中波广播发射机天馈线系统及其简单工作原理中波广播发射机天馈线系统及其简单工作原理新疆广电局2071台王庆玲要将广播信号发送到千家万户，仅仅只有发射机还是不够的，我们还需要天馈线系统将发射机送出的高频调幅信号发送出去，下面简单给大家介绍一下天馈线系统的基本组成和工作原理。
一、天馈线系统的基本组成及其简单工作原理天馈线系统一般由馈线、匹配网络和天线组成。
其示意图如下所示：天馈线系统示意图1.馈线：其作用是用来传输高频能量的。
我们日常使用的馈线主要有各类馈管和笼形馈线。
馈线的最主要的参数是特性阻抗，在允许的频率范围内，馈线上任何一点的电压和电流的比值为一常数，即特性阻抗。
我们在实际使用中，如馈线系统和天线的阻抗不能很好的匹配，那么将在馈线上出现反射波，也就是说发射机发射出去的能量不能完全地发射出去，将有一部分被反射回来。
2.匹配网络：其作用是使馈线系统和天线的阻抗达到匹配。
一般情况下，馈线的特性阻抗和发射天线的阻抗总是不一样的，天线阻抗一般为复阻抗，为了将发射机的高频能量最有效地传送到天线上去，就需要匹配网络使天线与馈线达到阻抗匹配。
其原理示意图如下：实际应用中，电容C是由许多电容串并联组合而成的。
3.天线：天线的作用就是将发射机送出的高频调幅信号，传送到四面八方。
中波段的电磁波在沿地面传播时损耗比较小，传播距离比较远，因此中波天线多采用垂直天线，俗称铁塔。
二、双频共塔是指利用同一座铁塔，同时播出不同频率的节目，此项措施可以有效节约天线场地，少架铁塔，具有显著的经济效益。
双频共塔一般适合于中波小功率发射台，其示意图如下所示：其中C1 、L1和C2、L2组成并联谐振网络，谐振于对方频率，起到阻塞对方频率的作用，防止另一频率对本方频率的干扰。
天馈线系统及测试使用说明1.基站天馈线的结构从基站天线口用1/2”软跳线连接，再从硬馈线转换成软跳线连接到天线。
在这里，软跳线主要用于连接，而硬馈线的损耗较小，主要用于信号传输。
室外馈线及接头处要接地。
也可采用塔顶放大器放大上行信号，以提高基站的接收灵敏度。
如图3－1所示。
图3－1基站天馈线的结构2.天线2.1天线的基本概念1．天线的作用天线是发射机发射无线电波和接收机接收无线电波的装置，发射天线将传输线中的高频电磁能转换为自由空间的电磁波，接收天线将自由空间的电磁波转换为高频电磁能。
因此，天线是换能装置，具有互易性。
天线性能将直接影响无线网络的性能。
2．天线辐射电磁波的基本原理导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。
当两导线的距离很近、电流方向相反时，两导线所产生的感应电动势几乎可以抵消，因而辐射很微弱；如果将两导线张开，这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向相同，因而辐射较强。
当导线的长度远小于波长时，导线的电流很小，辐射很微弱；当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。
通常将上述能产生显著辐射的直导线称为振子。
两臂长度相等的振子叫做对称振子。
每臂长度为四分之一波长的称为半波振子；全长与波长相等的振子，称为全波对称振子；将振子折合起来的，称为折合振子。
实际天线是由振子叠放组成的。
如图3－2所示。
图3－2 天线辐射电磁波原理图3．天线的极化（1）电磁波的极化无线电波在空间传播时，其电场方向是按一定的规律而变化的，这种现象称为无线电波的极化。
无线电波的电场方向称为电波的极化方向。
如果电波的电场方向垂直于地面，我们就称它为垂直极化波。
如果电波的电场方向与地面平行，则称它为水平极化波。
如图3－3。
图3－3 电磁波的极化方向（2）天线的极化天线辐射的电磁场的电场方向就是天线的极化方向。
垂直极化波要用具有垂直极化特性的天线来接收；水平极化波要用具有水平极化特性的天线来接收；当来波的极化方向与接收天线的极化方向不一致时，在接收过程中通常都要产生极化损失。
天馈系统的安装流程天馈系统是一种专门用于信号传输的无线电通信设备。
它由一对天线组成，一端放置在信号源处，另一端放置在接收设备附近。
天馈系统的安装流程包括选址、天线安装、中继器连接和调试等步骤。
以下是天馈系统安装流程的详细介绍：第一步：选址在安装天馈系统之前，需要根据实际需求选择合适的位置进行天线和中继器的安装。
选址时需要考虑信号源的位置、接收设备的位置和周围环境等因素。
通常情况下，信号源和接收设备之间的距离越近，天馈系统的传输效果就越好。
同时，选址时要避开遮挡物，确保无障碍的信号传输。
第二步：天线安装选址完成后，开始进行天线的安装。
首先确定天线的安装位置，并使用专业工具将天线固定在合适的位置上。
天线应该直立放置，并且与地面保持一定的距离，以避免地面对信号的干扰。
如果需要，可以使用支架或塔架来提高天线的高度，以获得更好的信号覆盖范围。
第三步：中继器连接安装好天线后，需要将天线与中继器进行连接。
首先将信号源与天线之间的信号线连接到中继器的发射端口上。
然后，将中继器的接收端口连接到接收设备上，确保连接牢固可靠。
在连接过程中，要注意将天线线缆与其他电源线、信号线等进行分隔，以防止信号干扰。
第四步：调试完成天线和中继器的连接后，需要对天馈系统进行调试。
首先，打开信号源和接收设备，检查系统是否能正常工作。
然后，使用专业的测试设备对信号进行检测和分析，确保信号传输的稳定和可靠。
如果发现信号强度较弱或存在其他问题，可以调整天线的位置、方向或高度等参数，以获得最佳的信号质量。
第五步：系统优化在调试完成后，还可以对天馈系统进行进一步的优化。
例如，可以根据实际需求调整天线的方向和角度，以最大限度地提高信号的传输效果。
同时，还可以对系统的设备进行合理的布局和管理，以降低信号干扰和损失。
在实际使用中，可以根据实际情况对天馈系统进行监测和维护，保持其正常运行。
综上所述，天馈系统的安装流程包括选址、天线安装、中继器连接和调试等步骤。
天馈系统的安装流程天馈系统的安装流程⼀、天馈系统安装前的准备1、基站环境的检查2、货物的检查3、⼯具的准备4、⼈员准备⼆、天线的组装与安装1、天线的组装2、天线的安装三、馈线布放1、馈线卡安装2、馈线头制作3、馈线布放4、进馈窗5、接地制作6、防⽔制作四、⾃检⼀、天馈系统安装前的准备1、基站环境的检查在天馈系统安装前，需先就基站的环境进⾏检查，也就是对施⼯环境的检查。
1.1 铁塔、抱杆、增⾼架的检查检查铁塔平台上、增⾼架上是否具有天馈安装的抱杆，检查抱杆是否固定牢靠。
1.2 ⾛线架的检查检查室外⾛线架是否安装，是否符合要求。
1.3 馈窗的检查检查馈窗是否有⾜够的馈线穿线孔供馈线布放使⽤。
1.4 室内馈线⾛线位置的检查检查室内⾛线架机柜位置，以确定每个扇区的馈线线序。
1.5 安全检查检查馈窗⼊线后是否有障碍物。
1.6 确定馈线的长度馈线的长度以实际长度多预留3%为宜。
2、货物的检查2.1 天线的检查打开天线外包装，检查天线表⾯有⽆裂缝，接头有⽆撞坏的痕迹等。
若有损伤，应更换天线。
2.2 馈线的检查检查馈线是否在运输有划伤、变形，若有损伤、变形，应更换馈线。
2.3 附件的检查检查馈线头、馈线卡是否⾜够、是否有损坏，1/2跳线是否⾜够、是否有破损，胶泥、胶带、扎带是否⾜够使⽤。
3、⼯具的准备滑轮、⼤绳、罗盘、⾓度仪、馈线⼑、钢锯、32开⼝扳、13开⼝扳、⼤、⼩开⼝扳、安全带、安全帽、斜⼝钳、壁纸⼑、内六⽅、平挫、⼯具包。
4、⼈员的准备⼈员不许穿宽松⾐服及易打滑的鞋；天馈安装现场所有⼈员必须头戴安全帽；⾼空作业⼈员必须佩带安全带。
⼆、天线的组装与安装1、天线的组装1.1 全向天线的组装(1) 装配全向天线的两个固定夹。
(2) 紧固与天线配合的部分，如图全向天线组装⽰意图(3) 将跳线接头与天线接头连接好并拧紧；(4) 对天线与跳线连接处的接头进⾏防⽔密封处理。
1.2 定向天线的组装定向天线的附件有：天线固定夹、俯仰⾓调节装置和跳线。
简述天馈系统的安装流程一、前期准备在进行天馈系统的安装之前，需要进行一些前期准备工作，包括：1. 确定天线类型和数量；2. 确定馈线长度和类型；3. 确定天线架的安装位置和数量；4. 准备好所需的工具和材料。
二、安装天线架1. 根据设计图纸确定天线架的位置和数量；2. 在安装位置处挖掘基础孔，深度根据设计要求决定；3. 将预制好的基础件放入孔中，并保证水平；4. 按照设计要求进行钢筋绑扎和浇筑混凝土；5. 安装调整好的天线支架。
三、安装馈线1. 根据设计要求，在天馈系统中布置好馈线路径，并在需要穿越建筑物或路面时进行预埋管道或桥架等设施的设置。
2. 将预先测量好长度并切割好的馈线拉到各个设备上，并固定牢固。
3. 进行接头处理，包括清理接头表面、涂抹防腐剂、套上防水套管等。
4. 对于长距离传输的馈线，需要在适当位置设置放大器和衰减器等设备。
四、安装天线1. 根据设计要求，在天馈系统中布置好天线位置，确保天线方位和高度符合要求。
2. 按照天线的安装说明进行组装，包括安装反射器、驱动器、支架等部件。
3. 安装调整好的天线。
五、调试和测试1. 进行馈线的开路和短路测试，以确保馈线质量良好。
2. 对于长距离传输的馈线，需要进行衰减测试，以确定是否需要增加放大器或衰减器等设备。
3. 调整天线方向和高度，并进行信号接收测试，以确定信号质量是否符合要求。
六、验收和维护1. 进行系统验收，并对系统进行记录；2. 建立完善的维护制度，并定期对系统进行检查和维护；3. 对于发现的问题及时处理，并记录在维护报告中。
七、总结通过以上步骤，我们完成了一套完整的天馈系统安装。
在实际操作中，还需要根据具体情况进行调整和处理。
因此，在安装过程中需要注意安全问题，并且对于每一个步骤都需要认真执行。

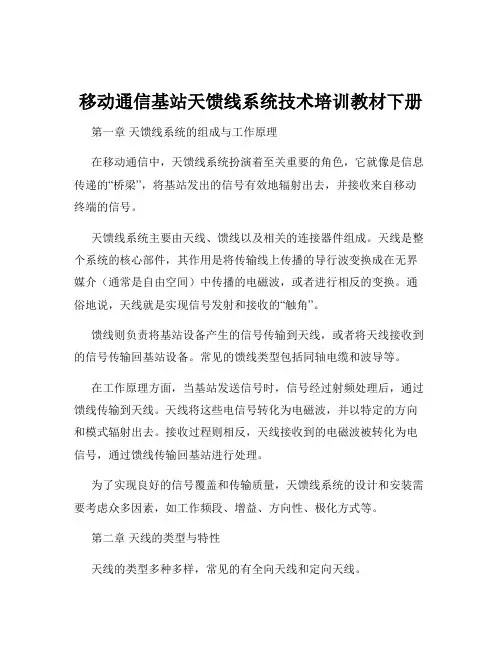

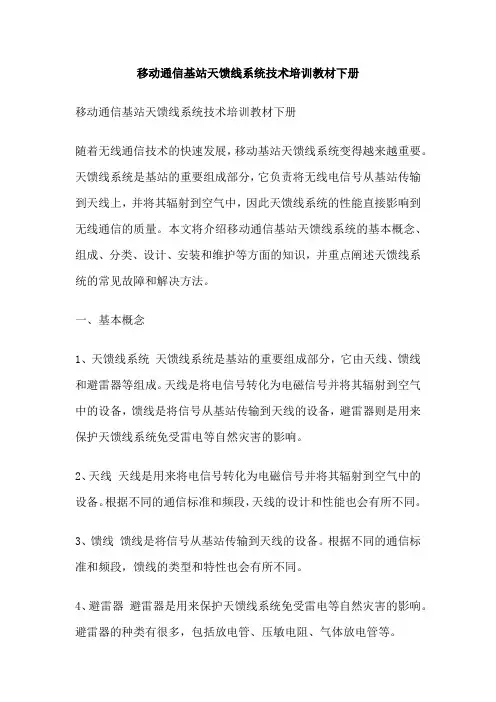

移动通信基站天馈线系统技术培训教材下册移动通信基站天馈线系统技术培训教材下册随着无线通信技术的快速发展，移动基站天馈线系统变得越来越重要。
天馈线系统是基站的重要组成部分，它负责将无线电信号从基站传输到天线上，并将其辐射到空气中，因此天馈线系统的性能直接影响到无线通信的质量。
本文将介绍移动通信基站天馈线系统的基本概念、组成、分类、设计、安装和维护等方面的知识，并重点阐述天馈线系统的常见故障和解决方法。
一、基本概念1、天馈线系统天馈线系统是基站的重要组成部分，它由天线、馈线和避雷器等组成。
天线是将电信号转化为电磁信号并将其辐射到空气中的设备，馈线是将信号从基站传输到天线的设备，避雷器则是用来保护天馈线系统免受雷电等自然灾害的影响。
2、天线天线是用来将电信号转化为电磁信号并将其辐射到空气中的设备。
根据不同的通信标准和频段，天线的设计和性能也会有所不同。
3、馈线馈线是将信号从基站传输到天线的设备。
根据不同的通信标准和频段，馈线的类型和特性也会有所不同。
4、避雷器避雷器是用来保护天馈线系统免受雷电等自然灾害的影响。
避雷器的种类有很多，包括放电管、压敏电阻、气体放电管等。
二、组成和分类1、天馈线系统的组成移动通信基站天馈线系统主要由天线、馈线和避雷器等组成。
其中，天线是最重要的组成部分，它负责将电信号转化为电磁信号并将其辐射到空气中。
馈线则是将信号从基站传输到天线的设备，它必须具有高传输效率和良好的屏蔽性能。
避雷器则是用来保护天馈线系统免受雷电等自然灾害的影响，因此避雷器的性能和质量必须达到一定的标准。
2、天馈线系统的分类根据不同的通信标准和频段，天馈线系统的设计和性能也会有所不同。
一般来说，天馈线系统可以分为以下几类：（1）根据工作频段分类：根据不同的工作频段，天馈线系统可以分为高频天线、中频天线和低频天线等。
（2）根据用途分类：根据不同的用途，天馈线系统可以分为基站天线、直放站天线、室内覆盖天线等。
（3）根据结构分类：根据结构的不同，天馈线系统可以分为单极天线、双极天线、八木天线等。

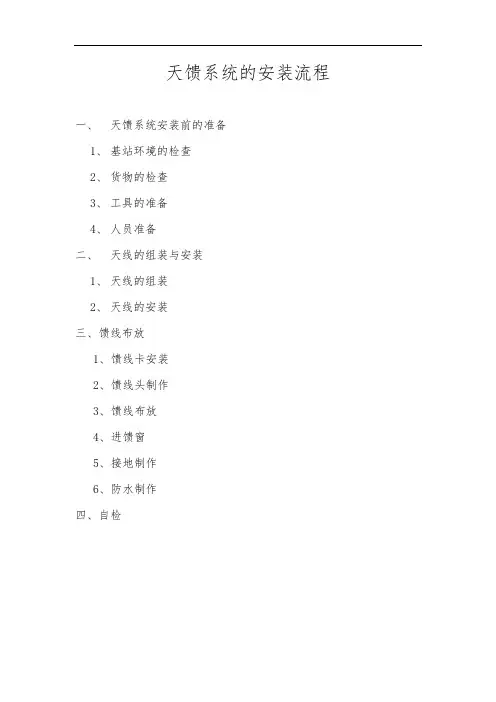

天馈系统的安装流程一、天馈系统安装前的准备1、基站环境的检查2、货物的检查3、工具的准备4、人员准备二、天线的组装与安装1、天线的组装2、天线的安装三、馈线布放1、馈线卡安装2、馈线头制作3、馈线布放4、进馈窗5、接地制作6、防水制作四、自检一、天馈系统安装前的准备1、基站环境的检查在天馈系统安装前，需先就基站的环境进行检查，也就是对施工环境的检查。
1.1 铁塔、抱杆、增高架的检查检查铁塔平台上、增高架上是否具有天馈安装的抱杆，检查抱杆是否固定牢靠。
1.2 走线架的检查检查室外走线架是否安装，是否符合要求。
1.3 馈窗的检查检查馈窗是否有足够的馈线穿线孔供馈线布放使用。
1.4 室馈线走线位置的检查检查室走线架机柜位置，以确定每个扇区的馈线线序。
1.5 安全检查检查馈窗入线后是否有障碍物。
1.6 确定馈线的长度馈线的长度以实际长度多预留3%为宜。
2、货物的检查2.1 天线的检查打开天线外包装，检查天线表面有无裂缝，接头有无撞坏的痕迹等。
若有损伤，应更换天线。
2.2 馈线的检查检查馈线是否在运输有划伤、变形，若有损伤、变形，应更换馈线。
2.3 附件的检查检查馈线头、馈线卡是否足够、是否有损坏，1/2跳线是否足够、是否有破损，胶泥、胶带、扎带是否足够使用。
3、工具的准备滑轮、大绳、罗盘、角度仪、馈线刀、钢锯、32开口扳、13开口扳、大、小开口扳、安全带、安全帽、斜口钳、壁纸刀、六方、平挫、工具包。
4、人员的准备人员不许穿宽松衣服及易打滑的鞋；天馈安装现场所有人员必须头戴安全帽；高空作业人员必须佩带安全带。
二、天线的组装与安装1、天线的组装1.1 全向天线的组装(1) 装配全向天线的两个固定夹。
(2) 紧固与天线配合的部分，如图全向天线组装示意图(3) 将跳线接头与天线接头连接好并拧紧；(4) 对天线与跳线连接处的接头进行防水密封处理。
1.2 定向天线的组装定向天线的附件有：天线固定夹、俯仰角调节装置和跳线。
1、天馈线系统组成基站天馈系统示意图1天线调节支架抱杆（＜|）50〜114mm ）4接地装置主馈线（7/8J9室内超柔馈线2室外跳线 5馈线卡6走线架7馈线过线窗GSM/CDMA 板状天线 3接头密封件绝缘密封胶带，PVC 绝缘胶带====_==8防雷保护基站主设备什么是天线?在移动通信系统中，空间无线信号的发射和接受都是依靠移动天线来实现的。
因此，天线对于移动通信网络来说，在干扰，覆盖率接通率及全网服务质量都有很大影响，具有举足轻重的作用O 什么是天线？天线是一种转换装置，将电信号作为天线电波发射到空间，收集无线电波产生电信号的装置。
EE・、天线的基础知识一说到天线，我们对几个概念就必须了解，例举如下：输入阻抗、驻波比、回波损耗、极化方式、增益、水平平面的半功率角、工作频率带宽。
1.1输入阻抗天线的输入阻抗是天线馈电端输入电压与输入电流的比值。
天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗。
一般移动通信天线的输入阻抗为50Q。
天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。
匹配的优劣一般用四个参数来衡量即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，在我们日常维护中，用的较多的是驻波比和回波损耗。
1.1输入阻抗（续1）驻波比VSWR（Voltage Standing Wave Ratio）:它是行波系数的倒数，其值在1到无穷大之间。
驻波比为1,表示完全匹配；驻波比为无穷大表示全反射，完全失配。
在移动通信系统中，一般要求驻波比小于1・5。
驻波比可以表示为：VSWR= （PPo +〈Pr）/ （PPo —〈Pi）［注：Po：进入天线系统的功率Pr:从天线系统反射回来的功率］回波损耗RL （Return Loss ）:它是反射系数绝对值的倒数，以分贝值表示。
回波损耗的值在OdB 的到无穷大之间，回波损耗越大表示匹配越差，回波损耗越小表示匹配越好。
0表示全反射，无穷大表示完全匹配。
在移动通信系统中，一般要求回波损耗大于14dB。
回波损耗为:-10 log ［（反射功率）/（入射功率）］。
例如，如果注入ImW （OdBm）功率给放大器其中10%被反射回来，回波损耗就是lOdBo1.1输入阻抗(续2)驻波比与回波损耗对照表1.2天线的极化方式所谓天线的极化，就是指天线辐射时形成的电场强度方向。
当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。
由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，因此，在移动通信系统中,•般均采用垂直极化的传播方式。
1.2天线的极化方式续(1)双极化天线组合了+45°和-45°两副极化方向相互正交的天线，大大节省了每个小区的天线数量；同时由于±45°为正交极化，有效保证了分集接收的+ 45度倾斜的极•45度倾斜的极化良好效果。
其极化分集增益约为5dB,比单极化天线提倾斜(+/-45° )V高约2dB。
1.3天线的增益天线增益是用来衡量天线朝一个特定方向收发信号的能力，它是选择基站天线最重要的参数之一。
增益，决定了蜂窝边缘的信号电平。
增加增益就可以在一确定方向上增大网络的覆盖范围，表征天线增益的参数有dBd^dBio常见GSM 定向基站的天线增益为18dBi,全向的为lldBio概念辨析：dBm, dBi, dBd，dB，dBc 1、d Bi和dBd：dBi和dBd是表征增益的值（功率增益），两者都是一个相对值，但参考基准不一样。
一般认为，表示同一个增益，用dBi表示出来比用dBd表示出來要人2 ］5。
［例1］对于一面增益为16dBd的天线，其增益折算成单位为dBi时，则为18.15dBi（一般忽略小数位，为18dBi） o［例2］ OdBd=2.15dBio2、d Bm：是一个表征功率绝对值的值，计算公式为:lOlgP （功率值/lmw）。
［例3］如果发射功率P为lmw,折算为dBm后为OdBm。
［例4］对于40W的功率，按dBm单位进行折算后的值应为：101g （40W/lmw）=101g （40000） =101g4+1 Olg 10+1 Olg1000=46dBm o3、d B：是一个表征相对值的值，甲的功率相比于乙功率大或小多少个dB时用。
［例5］甲功率比乙功率大一倍，那么101g （甲功率/乙功率）=101g2=3dBo也就是说，甲的功率比乙的功率大3dBo［例6］ 7/8英寸GSM900馈线的100米传输损耗约为3.9dB o［例7］如果甲的功率为46dBm,乙的功率为40dBm,则可以说，甲比乙大6dB o4、d Bc：它也是一个表示功率相对值的单位，与dB的计算方法完全一样。
在采用dBc的地方，原则上也可以使用dB替代。
91.4天线的波瓣宽度波瓣宽度是定向天线常用的一个很重要的参数，它是指天线的辐射图中低于峰值3dB处所成夹角的宽度。
在天线覆盖的方向图中通常都有两个瓣或多个瓣，其中最大的瓣称为主瓣，其余的瓣称为副瓣。
主瓣两半功率点间的夹角定义为天线方向图的波瓣宽度，又为半功率（角）瓣宽。
主瓣瓣宽越窄，则方向性越好，抗干扰能力越强。
一般郊区使用半功率角大、市中心使用半功率角小的天线，如20〜30度增益较高，用于狭长高速公路，65度用于密集市区，90度用于城郊,120度用于乡村。
3dB波束宽度1.5天线参数•增益•波束宽度•前后抑制比•零点填充•上副瓣抑制•下倾•驻波比1.5天线参数1・5・2天线的机械参数•天线输入接口•天线尺寸•天线重量•风载荷•工作温度、湿度•雷电防护•三防能力Mechanical specifications案例：天线参数表例一：7217.04天线参数例二：某天线参数增益Gain技术参数频率范围Frequency Range双极化Polarisation Dual端口隔离度Isolation between ports水平平面・3dB功率角Horizontal Plane -3dB Power Beamwidth阻抗Impedance回波损耗Return Loss 870-960 MHz前后bhFront to Back Ratio端口最大输入功率Max Input Power perportElectrical Downtilt性能指标16dBi870 …960 MHzSlant ± 45°330 dB65°50 Ohm316dB325 dB150W1、天线分类与选择2/1天线的分类•辐射方向分定向天线、全向天线•按极话方式分单极化天线、双极化天线•按外型板状天线、帽状天线、鞭状天线、面状天线1、天线分类与选择0 勒rrm«------------------------- »全向天线定向天线M1572帽状天线2.2天线下倾实践证明：机械天线的最佳下倾角度为1。
-5° ；当下倾角度在5。
-10° 变化时，其天线方向图稍有变形但变化不大；当下倾角度在10。
-15°变化时，其天线方向图变化较大；当机械天线下倾15。
后，天线方向图形状改变很大，这时虽然主瓣方向覆盖距离明显缩短，但是整个天线方向图不是都在本基站扇区内 ,在相邻基站扇区内也会收到该基站的信号，从而造成严重的系统内干扰。
另外，对于电调天线，实践证明，电调天线下倾角度在1。
-5°变化时，其天线方向图与机械天线的大致相同；当下倾角度在5。
-10°变化时，其天线方向图较机械天线的稍有改善；当下倾角度在10。
-15。
变化时，其天线方向图较机械天线的变化较大；因此采用电调天线能够降低呼损，减小干扰。
2.2天线下倾电调天线的优点：心覆盖区波束畸变小心允许网络配合移动信号场强测试进行调整心增加网络调整的灵活性一调整出最佳小区尺寸心减少上旁瓣和后瓣向无关区域的辐射2.3双极化天线2.4天线的选择天线选择天线的选择是决定网络质量的一个很重要部分；应根据基站服务区内的覆盖、服务质量要求、话务分布、地形地貌等条件，并综合考虑整网的覆盖、干扰情况来选择天线；根据地形或话务分布情况可以把天线使用的环境分为以下几种类型：市区、郊区、农村、公路、山区、近海、隧道、室内2.4天线的选择•市区基站天线选择a、通常选用水平半功率角60〜65。
的定向天线；b、一般选择15dBi左右的中等增益天线；c、最好选择带有一定电下倾角（3〜6。
）的天线;d、建议选择双极化天线。
•郊区基站天线选择a、根据实际情况选择水平半功率角65。
或90。
的定向天线;b、一般选择15-18dBi的中、高增益天线;c、根据具体情况决定是否采用预置下倾角;d、双极化和垂直极化天线均可选用。
•农村基站天线选择a、根据具体情况和要求选择90。
、120°定向天线或全向天线；b、所选的定向天线增益一般比较高（16〜18dBi）；c、一般不选预置下倾天线，高站可优先选择零点填充天线；d、建议选择垂直极化天线。
•公路基站天线选择a> 一般选择窄波束、高增益的定向天线，也可以根据实际情况选择8字型天线、全向或变形全向天线；b、公路基站对覆盖距离要求高，因此一般不选预置下倾角天线c、建议选择垂直极化天线；d、所选定向天线的前后比不宜太高。
•隧道内的天线选型小于两公里的隧道建议选择10-12dB的八木/对数周期/平板天线安装在隧道口内侧对2km以下的公路隧道进行覆盖。
大于两公里的隧道建议釆用泄漏电缆、同轴电缆、光纤分布式系统等解决。
1、天馈线系统组成基站天馈系统示意图1天线调节支架 抱杆（＜|）50〜114mm ） 4接地装置 主馈线（7/8J 9室内超柔馈线 2室外跳线5馈线卡6走线架 GSM/CDMA 板状天线 3接头密封件 绝缘密封胶带，PVC 绝缘胶带 ====_==8防雷保护 基站主设备三、天馈线系统组成1天线调节支架：用于调整天线的俯仰角度，范围为：0°〜15 ° 2室外跳线：用于天线与7/8"主馈线之间的连接。
常用的跳线采用1/2"馈线，长度一般为3米。
3接头密封件：用于室外跳线两端接头（与天线和主馈线相接）的密封。
常用的材料有绝缘防水胶带和绝缘胶带。
4接地装置（7/8〃馈线接地件）:主要是用来防雷和泄流，安装时与主馈线的外导体直接连接在一起。
接地点方向必须顺着电流方向。
57/8〃馈线卡子：用于固定主馈线。
6走线架：用于布放主馈线、传输线、电源线及安装馈线卡子。
7馈线过窗器：主要用来穿过各类线缆，并可用来防止雨水、鸟类、鼠类及灰尘的进入。
