移动通信天馈系统

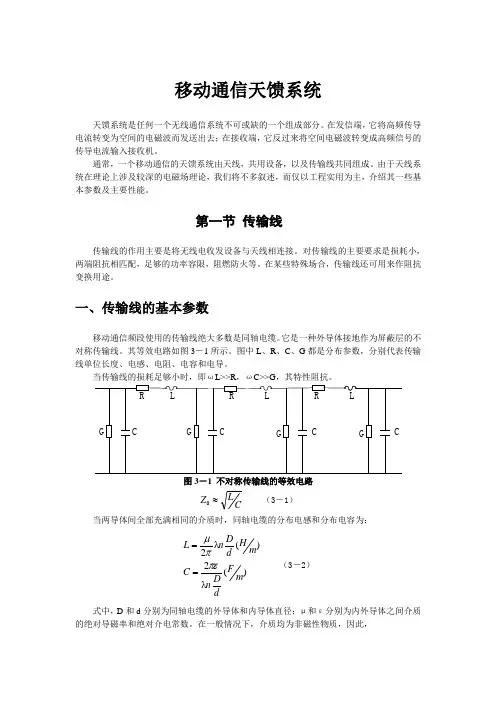

移动通信天馈系统天馈系统是任何一个无线通信系统不可或缺的一个组成部分。

在发信端，它将高频传导电流转变为空间的电磁波而发送出去；在接收端，它反过来将空间电磁波转变成高频信号的传导电流输入接收机。

通常，一个移动通信的天馈系统由天线，共用设备，以及传输线共同组成。

由于天线系统在理论上涉及较深的电磁场理论，我们将不多叙述，而仅以工程实用为主，介绍其一些基本参数及主要性能。

第一节 传输线传输线的作用主要是将无线电收发设备与天线相连接。

对传输线的主要要求是损耗小，两端阻抗相匹配，足够的功率容限，阻燃防火等。

在某些特殊场合，传输线还可用来作阻抗变换用途。

一、传输线的基本参数移动通信频段使用的传输线绝大多数是同轴电缆。

它是一种外导体接地作为屏蔽层的不对称传输线。

其等效电路如图3－1所示。

图中L 、R 、C 、G 都是分布参数，分别代表传输线单位长度、电感、电阻、电容和电导。

当传输线的损耗足够小时，即ωL>>R ，ωC>>G ，其特性阻抗。

图3－1 不对称传输线的等效电路CLZ ≈0 （3－1）当两导体间全部充满相同的介质时，同轴电缆的分布电感和分布电容为：)(2)(2m FdDn C m H dDn L πεπμ== （3－2） 式中，D 和d 分别为同轴电缆的外导体和内导体直径；μ和ε分别为内外导体之间介质的绝对导磁率和绝对介电常数。

在一般情况下，介质均为非磁性物质，因此，00εεεμμμ⋅=⋅=r r 和式中μr 和εr分别为介质的相对导磁率和相对介电常数，而μ0和ε0为真空的导磁率和介电常数：)(9410)(1049070mFm H ⨯=⨯=--πεπμ将上述数值及式（3－2）代入式（3－1），则可得：dDn d D n Z r r εμεμπ60210==（3－3） 或者当1→r μ时，dD nZ rε600=二、传输线的一般性能当传输线的终端负载为Z L 时，在终端处的电压和电流分别为V L 和I L ，对于特性阻抗为Z 0的传输线，在线上任何位置的电压和电流可以表示为：ax Z V jax I I ax Z jI ax V V LL x L L x sin cos sin cos 00⋅+⋅=⋅⋅+⋅= （3－4）式中，a 为相移常数，x 为离终端的距离。

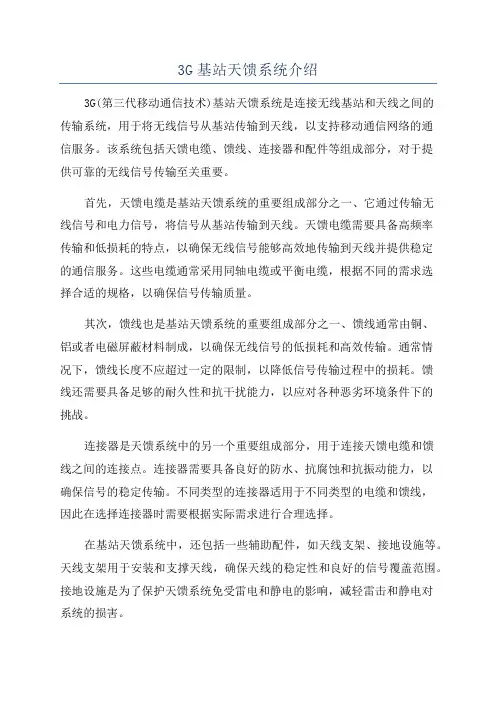

3G基站天馈系统介绍3G(第三代移动通信技术)基站天馈系统是连接无线基站和天线之间的传输系统，用于将无线信号从基站传输到天线，以支持移动通信网络的通信服务。

该系统包括天馈电缆、馈线、连接器和配件等组成部分，对于提供可靠的无线信号传输至关重要。

首先，天馈电缆是基站天馈系统的重要组成部分之一、它通过传输无线信号和电力信号，将信号从基站传输到天线。

天馈电缆需要具备高频率传输和低损耗的特点，以确保无线信号能够高效地传输到天线并提供稳定的通信服务。

这些电缆通常采用同轴电缆或平衡电缆，根据不同的需求选择合适的规格，以确保信号传输质量。

其次，馈线也是基站天馈系统的重要组成部分之一、馈线通常由铜、铝或者电磁屏蔽材料制成，以确保无线信号的低损耗和高效传输。

通常情况下，馈线长度不应超过一定的限制，以降低信号传输过程中的损耗。

馈线还需要具备足够的耐久性和抗干扰能力，以应对各种恶劣环境条件下的挑战。

连接器是天馈系统中的另一个重要组成部分，用于连接天馈电缆和馈线之间的连接点。

连接器需要具备良好的防水、抗腐蚀和抗振动能力，以确保信号的稳定传输。

不同类型的连接器适用于不同类型的电缆和馈线，因此在选择连接器时需要根据实际需求进行合理选择。

在基站天馈系统中，还包括一些辅助配件，如天线支架、接地设施等。

天线支架用于安装和支撑天线，确保天线的稳定性和良好的信号覆盖范围。

接地设施是为了保护天馈系统免受雷电和静电的影响，减轻雷击和静电对系统的损害。

总之，3G基站天馈系统是现代移动通信网络中不可或缺的部分，它通过天馈电缆、馈线、连接器和配件等组成部分，将信号从基站传输到天线，并提供稳定而高效的通信服务。

为了确保系统的正常运行，需要选择适合的电缆、馈线和连接器，并采取有效的接地措施，以保障无线信号的稳定传输和基站的正常工作。

随着移动通信技术的不断发展，基站天馈系统将继续不断完善和优化，以满足人们对高速、稳定和可靠的通信服务的需求。

天馈系统方案1. 引言天馈系统是电信运营商用于将信号从室外天线传送到室内设备的关键系统之一。

它在移动通信、广播电视、卫星通信等领域扮演着重要角色。

本文将介绍天馈系统的概述，其组成部分以及不同组件的功能和特点。

2. 天馈系统概述天馈系统是指由天线、馈线、分配器等组成的一个集中的传输系统，用于把无线电频率的电磁波从室外传送到室内设备。

它是无线通信的重要组成部分，起到信号传输、增强和补偿的作用。

3. 天馈系统组成部分天馈系统主要由以下几个组成部分构成：3.1 天线天线是天馈系统中最重要的组件之一，负责接收和发送电磁波信号。

根据不同的应用场景，可选择不同类型的天线，包括定向天线、全向天线等。

天线的选择要考虑到信号的频率范围、增益、方向性等因素。

3.2 馈线馈线是将天线接收到的信号传输到室内设备的媒介。

常用的馈线类型有同轴电缆、平行线等。

馈线的选择要考虑到信号损耗、阻抗匹配和可靠性等因素。

3.3 分配器分配器是将馈线的信号分配到不同的室内设备的组件。

它可以根据需要分配信号的数量和功率要求选择不同类型的分配器，如功率分配器、信号分配器等。

3.4 放大器放大器是用来增强天馈系统中的信号强度的设备。

它可以根据馈线的损耗和传输距离的要求选择不同功率和增益的放大器。

3.5 过滤器过滤器是用来滤掉不需要的频率信号的设备。

在天馈系统中，过滤器可以用来滤掉干扰信号，以保证通信信号的质量和可靠性。

3.6 连接器连接器是用来连接天线、馈线和设备之间的接口。

它要具备良好的防水、耐腐蚀和可靠的连接特性。

4. 天馈系统的功能和特点天馈系统的主要功能包括信号传输、增强和补偿。

它具有以下特点：•低损耗：天馈系统中的馈线采用低损耗的材料，以降低信号传输过程中的能量损耗。

•高增益：通过选择合适的天线和放大器，天馈系统可以增强信号的强度，提高通信的覆盖范围和质量。

•阻抗匹配：为了提高信号的传输效率，天馈系统中的各个组件要保持良好的阻抗匹配。

移动通信天馈系统1·引言1·1 编写目的本文档旨在提供有关移动通信天馈系统的详细信息，包括其定义、组成部分、功能、操作指南以及维护要求等内容，以便相关人员能够了解和使用该系统。

1·2 目标受众本文档适用于移动通信领域的专业人员、系统工程师、网络工程师以及与移动通信天馈系统相关的技术人员。

2·概述2·1 定义移动通信天馈系统是一种通过天线和馈线系统提供信号传输的通信系统。

它通常由天线、馈线、分配器、滤波器、放大器等组件组成，并与基站设备相连。

2·2 组成部分移动通信天馈系统由以下主要组成部分构成：●天线：负责将电信号转换为无线电信号，并将接收到的无线电信号转换为电信号。

它是系统与外界通信的接口。

●馈线：负责将基站设备发送的射频信号传输给天线，同时将从天线接收到的射频信号传输给基站设备。

●分配器：用于将信号分配给不同的天线。

●滤波器：用于对信号进行滤波，去除干扰信号。

●放大器：负责放大信号，以提高信号传输的质量和距离。

2·3 功能移动通信天馈系统具有以下主要功能：●实现基站设备与用户设备之间的信号传输。

●提供无线覆盖，以保证用户在通信过程中的信号稳定性和质量。

●支持多用户同时进行通信。

●支持不同频段和协议的通信需求。

●提供通信网络的容量和覆盖扩展能力。

3·系统设计和安装3·1 天线选择与布局3·1·1 天线类型选择3·1·2 天线布局要求3·2 馈线设计和安装3·2·1 馈线类型选择3·2·2 馈线布局要求3·2·3 馈线安装和连接3·3 分配器和滤波器设计和安装3·3·1 分配器类型选择3·3·2 分配器布局要求3·3·3 滤波器类型选择3·3·4 滤波器布局要求3·4 放大器选择与配置3·4·1 放大器类型选择3·4·2 放大器配置要求4·系统操作和维护4·1 系统启动与关闭4·1·1 系统启动步骤4·1·2 系统关闭步骤4·2 故障排查与维修4·2·1 常见故障类型4·2·2 故障排查步骤4·2·3 维修要求和注意事项4·3 系统性能监测与优化4·3·1 性能监测指标4·3·2 优化方法和措施5·附件本文档附带以下附件：●移动通信天馈系统设计示意图●移动通信天馈系统安装手册●移动通信天馈系统维护手册6·法律名词及注释●移动通信：指在移动终端之间进行语音、视频、数据等通信的技术和系统。

移动通信基站天馈系统(天线)问题综合解决方案移动通信基站天馈系统(天线)问题整治综合解决方案1.序言：基站天馈系统作为收发系统的前端，其性能优劣直接决定了整机性能，并直接影响客户感知。

经过 10 年移动通信高速发展，现网有将近 150 万根基站天线在使用。

现阶段，基站天馈线系统主要存在两类问题：1）老旧的天馈线由于使用年限、恶劣的使用环境造成性能下降；2）由于制造商的成本压力造成天馈线指标、性能稳定性存在的隐患、故障率上升。

中国移动 2011 网络工作会议报告数据显示，“某省 7.5 万面天线，摸底后发现以“一般”和“差”设计方案占比 65%。

某省随机抽取了 55 根库存天线进行专业检测，总体性能指标合格率仅为 57%。

”针于现阶段的网络规模，天馈系统(天线)问题是当前影响网络质量和用户感知度的重要因素，当前有必要对天馈系统(天线)进行专项的排查和整治。

也就是在中国移动 2011 网络会议报告中明确提出，要在全国范围内开展天线整治“工兵行动”，11 年 9 月底之前完成天线排查，12 月底之前完成替换。

当前天线的新站入网验收和故障诊断，天线现场测试涉及到电性能检测的仅有 VSWR 这一项。

而这仅仅是天馈线系统众多性能参数中的一个。

传统天馈系统优化基于影响下行覆盖性能的参数调整，而对上行干扰排查和整治缺乏有效手段。

天线增益天馈系统驻波比天线倾角天线水平/垂直波束天线隔离度天馈系统反射互调天馈接收上行频谱天线是一个“哑”设备，一旦安装到基站现场，很难实现主动监控。

拉网式逐个基站排查，不仅费时费力，更重要的是天线性能检查只能断网状态下检测，面对巨大规模的用户，没有依据的断网方式是不能被接收的。

因此目前的问题是如何寻找有效的办法，在天馈系统(天线) 在网运行的前提下，通过网络数据分析，定性判断天线故障，再结合专用测量仪表，到基站现场确定并准确定位故障。

杭州紫光网络技术有限公司是国内最早研发互调仪的厂家，在提供高品质实验室和生产现场射频无源器件互调测量仪表同时，致力开发满足天馈现场应用的的互调测试仪(多功能综测杭州紫光网络技术有限公司1移动通信基站天馈系统(天线)问题综合解决方案仪)，在 2010 年在世界上最早推出商用的便携互调测试仪，也是目前世界上功能最全，体积最小的仪表。

（通信企业管理）移动通信天馈系统移动通信天馈系统第壹节天线的基本概念壹、电磁辐射和电波传播电磁辐射的机理源自麦克斯韦方程。

英国科学家麦克斯韦(JamesClerkMaxwell)总结了法拉第、安培、高斯、库仑等前人的工作，创立了电磁理论学说，这壹学说以他于1864年于英国皇家学会上宣读的论文《电磁场的动力学理论》为标志。

麦克斯韦通过（3-1）式的方程组预言了电磁波的存于：于麦克斯韦方程组中，（3-1a）称为法拉第电磁感应定律，它表示变化的磁场能够产生电场；（3-1b）称为全电流安培环路定律，它表示传导电流和位移电流(也即变化的电场)均能够产生磁场；（3-1c）称为电场高斯定理，它表示电荷能够产生电场；（3-1d）称为磁场高斯定理，它表示磁场是无散场。

22年之后，1886年德国科学家赫兹(HeinrichHertz)完成了著名的电磁波辐射实验，证明了麦克斯韦的电磁理论学说以及电磁波存于的预言。

此后，壹般认为大约是于1892~1897年之间，意大利的马可尼(GuglielmoMarconi)、俄国的波波夫(AlexanderPopov)分别实现了无线电远距离传播，且很快投入商业使用。

根据麦克斯韦方程，如果导电体上有随时间变化的电流，就会有电磁辐射的产生。

研究电磁波的辐射，具有双重含义：壹方面，电磁辐射是有害的，导电系统的电磁辐射场会对系统本身或者其它系统形成干扰，因此于系统设计时，需要进行合理的考虑，使系统的电磁辐射及防护达到规定的指标，达到规定的电磁环境的要求，以使系统中各电路之间以及各电子系统之间互不干扰地正常工作，这壹研究范围称为电磁兼容；另壹方面，电磁辐射是有益的，能够被有效的利用，利用电磁辐射源和场的关系，合理地设计辐射体——天线，使电磁能量２能够携带有用的信息，有效地辐射到指定的空间区域，实现无线电通信等用途。

后者才是本章讨论的重点。

天线作为辐射或接收无线电波的部件而应用于任何壹个无线电系统之中，其作用是将发射机送来的高频电流（或导波）有效地转换为无线电波且传送到特定的空间区域；或者将特定的空间区域发送过来的无线电波有效地转换为高频电流而进入接收机。

天馈系统的结构和作用分析天馈系统是一种用于无线通信的重要设备，其作用是传输无线信号到接收天线或接收无线信号从传输天线。

本文将分析天馈系统的结构和作用。

天馈系统由多个组成部分组成，包括天线、馈线、连接器和无线设备。

天线是将无线信号转化为电磁波的装置，通常由金属制成。

馈线是将电磁波传输到天线或从天线接收电磁波的导线。

连接器用于连接馈线和无线设备，以确保信号传输的正常连接。

无线设备是指发送或接收无线信号的设备，如基站或无线终端。

1.信号传输：天馈系统的主要作用是将无线信号从发送设备传输到接收设备，实现通信。

在移动通信中，基站是发送信号的设备，而移动终端是接收信号的设备。

天馈系统通过传输馈线和天线之间的电磁波，实现信号的传输。

2.增强信号强度：天馈系统通过将电信号转化为电磁波，并通过天线辐射出去，可以增强信号的强度。

在无线通信中，信号的强度对于通信质量非常重要。

天馈系统可以根据实际需要选择合适的天线类型和位置，以最大化信号强度。

3.抑制干扰：天馈系统可以通过选择合适的天线类型和位置，以及使用合适的连接器和馈线，抑制来自其他无线设备的干扰信号。

这样可以提高通信的可靠性和稳定性。

4.传输距离：天馈系统可以通过选择合适的馈线和天线以及调整其参数，如天线方向和高度，可以实现不同传输距离的需求。

在通信网络中，例如移动通信网络中，基站之间的传输距离是非常重要的，而天馈系统可以满足不同距离需求。

5.适应环境：天馈系统需要在各种环境条件下工作，包括不同的气候和地形。

天馈系统的结构需要能够适应不同的环境条件，如抗风、防水和抗雷击等。

这样可以确保系统的长期稳定运行。

总结起来，天馈系统是无线通信中至关重要的设备，其结构包括天线、馈线、连接器和无线设备。

天馈系统的作用包括信号传输、增强信号强度、抑制干扰、传输距离和适应环境等。

通过合理的设计和配置，天馈系统可以实现高质量的无线通信。

移动通信天馈系统天馈系统是移动通信系统的重要组成部分，其性能优劣对整体移动通信质量的影响至关重要。

根据移动网运行质量统计结果分析,造成移动通信质量指标下降的主要原因来自天馈系统（约占一半以上），而在天馈系统中最为重要的指标就是匹配。

因此，我们在无线网络建设和日常维护中，必须高度重视对天馈系统性能的检查，减小天馈系统器件间不匹配对系统的影响，最大限度发挥天馈系统的性能。

一、基站天馈系统组成及匹配原理基站天馈系统分为天线和馈线系统。

天线本身性能直接影响整个天馈系统性能并起着决定性作用；馈线系统在安装时匹配好坏，直接影响天线性能的发挥。

1.基站天馈系统的组成图1是基站天馈系统示意图，其组成主要包括以下几部分：(1)天线，用于接收和发送无线信号，常见的有单极化天线、双极化天线和全向天线；(2)室外跳线，用于天线与7/8〞主馈线之间的连接，常用的跳线采用1/2″馈线，长度一般为3m(3)主馈线，目前用于移动基站的馈线主要有7/8″馈线、5/4″馈线、15/8″馈线；(4)接头密封件，用于室外跳线两端接头（与天线和主馈线相接）的密封，常用的材料有绝缘防水胶带（3M2228）和PVC绝缘胶带（3M33+）；(5)室内超柔跳线，用于主馈线（经避雷器）与基站主设备之间的连接，常用的跳线采用1/2〞超柔馈线，长度一般为2～3m；(6)其他配件，主要有接地装置（7/8〞馈线接地件）、7/8〞馈线卡子、走线架、馈线过窗器、防雷保护器（避雷器）、各种尼龙扎带等。

2.匹配原理所谓匹配就是馈线终端所接负载阻抗Ｚ等于馈线特性阻抗Ｚ。

匹配原理是在传输系统中的阻抗不连续处引入匹配设备，在原来的不连续的基础上而引入另一种不连续性，使它产生的反射波，正好与原来的反射波干涉抵消，从而达到阻抗匹配。

当使用的终端负载是天线时，如果天线振子较粗，输入阻抗随频率的变化就较小，容易和馈线保持匹配，这时振子的工作频率范围就较宽。

反之，则较窄。

在实际工作中，天线的输入阻抗还会受周围物体存在和杂散电容的影响。

天馈系统不匹配对移动通信的影响及解决方法天线系统是移动通信网络中重要的组成部分，其主要作用是将无线信号从发送端转化为电磁波进行传输，并将电磁波从空中接收并转化为电信号，从而实现信息的传输。

天线系统不匹配是指天线系统中的天线与其连接的传输线或其他无线电频率匹配不良，导致天线的性能和效果下降。

对移动通信而言，天线系统不匹配会产生以下影响：1.信号损耗：天线系统不匹配会导致信号的反射和衰减，从而降低信号的传输效率和质量。

信号损耗将导致信号强度减弱，影响通信距离和覆盖范围。

2.盲区问题：天线系统不匹配会导致信号的散射和反射，形成多径传播，造成信号干扰和信号叠加。

这些干扰和叠加会形成接收端的盲区，使得信号无法正常接收和解码。

3.通信质量下降：天线系统不匹配会导致接收端接收到的信号质量下降，包括信号的强度、清晰度和稳定性等。

这将影响通信质量和用户体验，特别是在移动通信中，用户可能出现通话中断、网络延迟等问题。

为解决天线系统不匹配对移动通信的影响，可以采取以下方法：1.优化天线设计：对移动通信系统中的天线进行精确设计和优化，提高其频率匹配性能。

采用合适的天馈系统，避免信号的反射和衰减，提高天线的发射和接收性能。

2.使用合适的传输线：选择合适的传输线，如同轴电缆或光纤，以减小传输线与天线之间的匹配不良。

若天线系统和传输线频率特性不匹配，会导致信号的损失和波形失真。

3.加强调试和检测：在安装和调试天线系统时，需要进行仔细的调试和检测，确保各个组件之间的匹配性能。

利用合适的仪器和设备对天线系统进行测试和监测，发现潜在的匹配问题并及时进行修复。

4.定期维护和检修：定期进行天线系统的维护和检修，及时发现和修复天线系统的问题。

定期检查天线的连接、固定和调整状况，避免因外力或环境因素导致天线系统不匹配。

总结来说，天线系统不匹配会对移动通信的正常运行产生重大影响，包括信号损耗、盲区问题和通信质量下降等。

为解决这些问题，需要优化天线设计、使用合适的传输线、加强调试和检测，并定期进行维护和检修。
