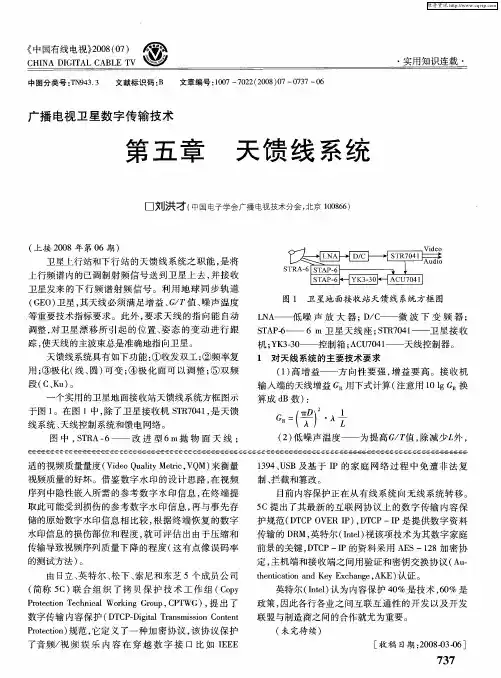

天馈线系统

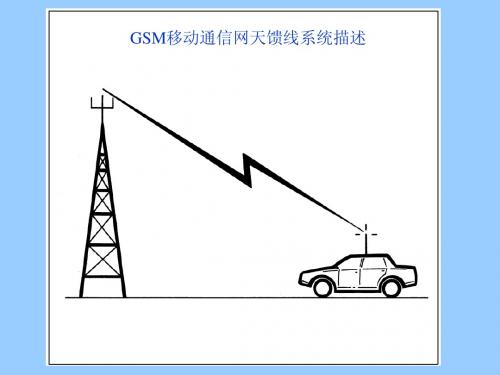

江苏俊知技术有限公司2009年04月一、天馈系统总体图二、天馈系统的组成部分基站天线一般可分为全向天线、定向天线（定向单极化、定向双极化）等。

1、基站天线二、天馈系统的组成部分2、基站馈线普通型：HHTAY-50-42( 1-5/8″)、HCTAY-50-32( 1-1/4″)、HCTAY-50-22( 7/8″)HCAAY-50-12( 1/2″)、HCAAY-50-8( 3/8″)、HCAAY-50-6( 1/4″)超柔型：HHTAY-50-31(1-1/4″S)、HHTAY-50-21(7/8″S)HCAHY-50-9(1/2″S) 、HCAHY-50-7(3/8″S)、HCAHY-50-5(1/4″S)二、天馈系统的组成部分3、基站跳线基站跳线一般有两种：1、室外跳线：又可称为天线跳线，用于天线与主馈线的连接。

2、室内跳线：又可称为机顶跳线，用于主设备与主馈线或避雷器的连接。

二、天馈系统的组成部分4、馈线连接器（N型和7/16型）7/16M-7/8L 7/16F-7/8L NM-7/8L NF-7/8L7/16M-1/2L 7/16F-1/2L NM-1/2L NF-1/2L二、天馈系统的组成部分5、避雷器◆特点采用1/4λ短路线设计原理自动旁路非工作频率来波通流容量大，60KA；残压低，小于200V；根据用户要求设计接口◆用于高频信号设备的防护，本保护器安装于高频信号设备和同轴馈线之间，防止由雷电感应形成的暂态过电压对高频信号设备的损害，主要用于微波传输，GSM天线，广播电视等设备的防护。

二、天馈系统的组成部分6、接地卡接地卡有多种形式，这是市场上常用的三种。

主要用于馈线的室内外防雷接地。

1、环扣式2、骨架式3、铜排式二、天馈系统的组成部分7、接地铜排室内接地铜排室外接地铜排接地汇接铜条1、室内接地铜排：用于基站、中心机房内工作地、保护地、防雷地等多组设备防雷接地电缆的汇接。

2、室外接地铜排：用于基站室外馈线防雷接地线的汇接。

天馈线系统及测试使用说明1.基站天馈线的结构从基站天线口用1/2”软跳线连接，再从硬馈线转换成软跳线连接到天线。

在这里，软跳线主要用于连接，而硬馈线的损耗较小，主要用于信号传输。

室外馈线及接头处要接地。

也可采用塔顶放大器放大上行信号，以提高基站的接收灵敏度。

如图3－1所示。

图3－1基站天馈线的结构2.天线2.1天线的基本概念1．天线的作用天线是发射机发射无线电波和接收机接收无线电波的装置，发射天线将传输线中的高频电磁能转换为自由空间的电磁波，接收天线将自由空间的电磁波转换为高频电磁能。

因此，天线是换能装置，具有互易性。

天线性能将直接影响无线网络的性能。

2．天线辐射电磁波的基本原理导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。

当两导线的距离很近、电流方向相反时，两导线所产生的感应电动势几乎可以抵消，因而辐射很微弱；如果将两导线张开，这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向相同，因而辐射较强。

当导线的长度远小于波长时，导线的电流很小，辐射很微弱；当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。

通常将上述能产生显著辐射的直导线称为振子。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长的称为半波振子；全长与波长相等的振子，称为全波对称振子；将振子折合起来的，称为折合振子。

实际天线是由振子叠放组成的。

如图3－2所示。

图3－2 天线辐射电磁波原理图3．天线的极化（1）电磁波的极化无线电波在空间传播时，其电场方向是按一定的规律而变化的，这种现象称为无线电波的极化。

无线电波的电场方向称为电波的极化方向。

如果电波的电场方向垂直于地面，我们就称它为垂直极化波。

如果电波的电场方向与地面平行，则称它为水平极化波。

如图3－3。

图3－3 电磁波的极化方向（2）天线的极化天线辐射的电磁场的电场方向就是天线的极化方向。

垂直极化波要用具有垂直极化特性的天线来接收；水平极化波要用具有水平极化特性的天线来接收；当来波的极化方向与接收天线的极化方向不一致时，在接收过程中通常都要产生极化损失。

中波发射机天馈线系统日常维护与常见故障分析摘要：中波发射机天馈线系统作为系统的输出末端，在整个播出系统中起着非常关键的作用，天馈线系统性能的好坏直接影响了接受端的收听质量，对播出效果至关重要。

因此，在日常的检修维护工作中，要重视对天馈线系统的维护工作，本文将围绕日常维护及常见故障分析两个方面对中波发射机的天馈线系统展开讨论。

关键词：中波发射机天馈线系统；检修维护；故障分析1.天馈线系统概述随着当前社会的高速发展，城市圈可拓展的空间越来越小，中波台的发射场地也面临着严峻的问题，如场地受到挤占、地网遭到破坏、拉线被拆除、馈线被盗割、支架被撞倒、调配网络被恶意破坏等，这不仅对发射系统构成了严重的威胁，也严重影响了工作效率及效果。

在中波发射机工作过程中，我们普遍最为关注的就是发射机的三大指标——信噪比、频率响应以及谐波失真。

然而当在发射机服务的范围内，如果场强达不到要求，那收听端的收听效果一般不会很理想，此时，即使三大指标都达甲级，也无实质性作用。

要解决这一现实问题，就需要解决场强问题，我们知道中波覆盖场强除了跟发射机的功率有关以外，还有一个更重要的影响因素，即发射机天馈线系统。

天馈线系统作为中波发射机输出终端的重要组成部分，其性能是否良好对于发射机运行的稳定性和可靠性有着至关重要的作用。

天馈线系统长期工作在环境条件较差的室外，承受着狂风、暴雨、雷电、严寒、酷暑及沙尘暴等自然灾害的侵蚀，其金属部分的物理属性容易发生变化，绝缘部分易出现老化、龟裂，甚至破碎。

加之它占地面积大、高度高，一般远离人们的视线，一旦出现问题不易发现，很容易成为事故隐患。

中波发射的天馈部分主要由天线、天调网络和馈线三部分组成。

中波天线属于线天线中的单极天线，一般中波台采用的发射天线的形式是直立拉线铁塔和并馈式自立铁塔天线未端连接到天调网络。

天调网络主要起到天线与馈线阻抗匹配的作用，同时还必须具备一定的防雷功能，如果是双机共塔，还要起到隔离作用。

WLAN天馈线系统案例说明WLAN (Wireless Local Area Network) 天馈线系统是一种用于无线网络通信的关键组件，它能够有效地传输无线信号，提供更广范围的覆盖，增强网络性能和稳定性。

在实际应用中，WLAN 天馈线系统有着广泛的应用场景，如企业办公楼、校园、酒店、商场、机场等各种公共场所。

本文将以一家企业办公楼的 WLAN 天馈线系统为例，详细介绍其系统组成、应用优势和性能特点。

案例背景：企业办公楼位于城市商业区，总共有10层楼，共有500多名员工在此办公。

由于传统有线网络无法满足员工日益增长的网络需求，企业决定升级网络建设，引入WLAN天馈线系统，以提供更稳定、更高速的网络服务。

系统组成：1.天线：WLAN天馈线系统的核心组件之一，用于接收和发送无线信号。

在企业办公楼的每层楼都设置了天线，以保证无线信号的覆盖范围和信号质量。

2.天线支架：用于固定和支撑天线，确保天线的稳定性和可靠性。

3.驻波比仪：用于测试和监测天馈线系统的性能，如信号强度、驻波比等参数。

4.天馈线：用于连接天线和无线设备，传输无线信号。

5.网络设备：如路由器、交换机等，用于管理和控制网络通信。

应用优势：1.提供更广泛的覆盖范围：通过布置多个天线，可以实现整个办公楼的无死角覆盖，满足员工在不同区域的网络需求。

2.增强网络性能和稳定性：天馈线系统能够提供稳定的无线信号传输，减少信号干扰和丢包率，提升网络连接速度和质量。

3.节省布线成本：相比传统有线网络，WLAN天馈线系统无需铺设大量网络线缆，可降低网络建设和维护成本。

4.灵活便捷的管理和配置：通过网络设备管理软件，管理员能够方便地对天馈线系统进行监控、配置和管理，提高网络运维效率。

性能特点：1. 高传输速率：WLAN 天馈线系统支持最新的无线网络标准，如802.11ac，能够实现高达 1Gbps 的传输速率，满足多用户同时在线的需求。

2.强抗干扰能力：天馈线系统采用多种技术，如信道选择、频率跳变等，能够有效抵抗无线信号干扰，确保网络通信的稳定性和可靠性。

中波天馈线系统中波天线是将中波发射机输出的高频电能转换为电磁能并以电磁波的形式向空间辐射的装置。

馈线是射频功率传输的通道，有了中波天馈线系统，发射机的功率能量才能向外传播，才能为覆盖区域提供服务，中波天馈线系统的好坏，直接影响播出节目的质量，天馈线系统的技术维护与发射机维护同等重要。

第一节中波天线的基本特性参数一副设计适当的中波天线，是整个发射系统以优异性能工作的必要条件，衡量天线工作指标优劣的依据是天线的各种特性参数，中波天线的主要特性参数有：输入阻抗、天线效率、天线增益、极化方式、频带宽度和天线的方向性。

一、天线阻抗天线的输入阻抗是从天线的馈电点向天线方向所呈现的阻抗。

是天线馈电点的电压和电流之比，即：其中Zin 为输入阻抗，Uin输入点电压，Iin输入点电流。

输入阻抗通常有电阻R（实部）和电抗X（虚部）两部分组成，电抗部分为正时，天线呈感抗，为负时呈容性。

二、天线的效率天线效率指天线辐射功率Pr与天线输入功率Pin之比，即：其中 为天线效率，Pr辐射功率，P in输入功率。

当天线的高度和工作频率的波长相等时，天线的效率是较高的，但是这样的天线高度很难做到，通常是采用尽量高的天线（1/4λ或1/2λ）和铺设良好的地网来提高天线的效率。

三、天线的增益定向天线与标准全向天线相比较，在给定的目标上产生相等的场强条件下，其数值等于无损耗的全向辐射的总输入功率与被测天线总输入功率之比的分贝值称天线增益，分贝数越大，则增益越高。

天线的增益系数等于方向性系数和天线效率的乘积，即（D的单位为dB）。

四、极化方式天线的极化是指在电波的最大辐射方向，电场矢量所指的方向。

按电场轨迹可分为线极化和圆极化。

线极化又可根据电场矢量方向与地面关系分为垂直极化和水平极化，中波天线是垂直极化天线。

五、频带宽度天线工作频率范围内，能够满足一定技术指标的频带范围称为频带宽度，在频带范围内，天线的增益、方向、阻抗都能满足设计要求，中波天线的频带宽度应大于50KHz。
