【CN109595351A】一种阀门井放空阀【专利】

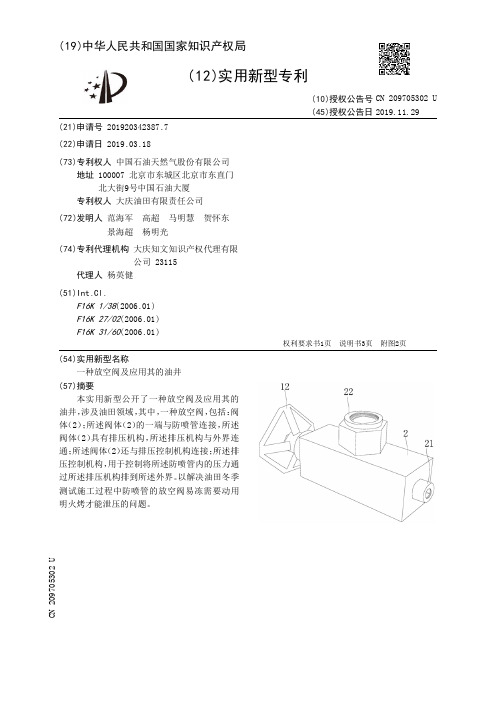

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920342387.7(22)申请日 2019.03.18(73)专利权人 中国石油天然气股份有限公司地址 100007 北京市东城区北京市东直门北大街9号中国石油大厦专利权人 大庆油田有限责任公司(72)发明人 范海军　高超　马明慧　贺怀东　景海超　杨明光　(74)专利代理机构 大庆知文知识产权代理有限公司 23115代理人 杨英健(51)Int.Cl.F16K 1/38(2006.01)F16K 27/02(2006.01)F16K 31/60(2006.01)(54)实用新型名称一种放空阀及应用其的油井(57)摘要本实用新型公开了一种放空阀及应用其的油井，涉及油田领域，其中，一种放空阀，包括：阀体（2）；所述阀体（2）的一端与防喷管连接，所述阀体（2）具有排压机构，所述排压机构与外界连通；所述阀体（2）还与排压控制机构连接；所述排压控制机构，用于控制将所述防喷管内的压力通过所述排压机构排到所述外界。

以解决油田冬季测试施工过程中防喷管的放空阀易冻需要动用明火烤才能泄压的问题。

权利要求书1页 说明书3页 附图2页CN 209705302 U 2019.11.29C N 209705302U权　利　要　求　书1/1页CN 209705302 U1.一种放空阀，其特征在于，包括：阀体（2）；所述阀体（2）的一端与防喷管连接，所述阀体（2）具有排压机构，所述排压机构与外界连通；所述阀体（2）还与排压控制机构连接；所述排压控制机构，用于控制将所述防喷管内的压力通过所述排压机构排到所述外界。

2.根据权利要求1所述一种放空阀，其特征在于：所述排压机构，包括: 阀体内腔（23）和导压孔（22）；所述阀体内腔（23）在所述阀体（2）内，所述导压孔（22）在所述阀体（2）的外侧，所述阀体内腔（23）与所述导压孔（22）的一端连通，所述导压孔（22）的另一端与外界连通。

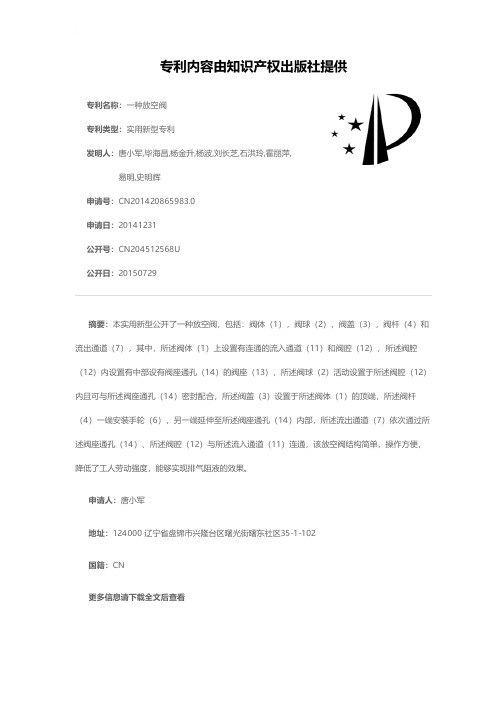

专利名称：一种放空阀
专利类型：实用新型专利
发明人：唐小军,毕海昌,杨金升,杨波,刘长芝,石洪玲,霍丽萍,易明,史明辉
申请号：CN201420865983.0
申请日：20141231
公开号：CN204512568U
公开日：
20150729
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种放空阀，包括：阀体（1），阀球（2），阀盖（3），阀杆（4）和流出通道（7），其中，所述阀体（1）上设置有连通的流入通道（11）和阀腔（12），所述阀腔（12）内设置有中部设有阀座通孔（14）的阀座（13），所述阀球（2）活动设置于所述阀腔（12）内且可与所述阀座通孔（14）密封配合，所述阀盖（3）设置于所述阀体（1）的顶端，所述阀杆（4）一端安装手轮（6），另一端延伸至所述阀座通孔（14）内部，所述流出通道（7）依次通过所述阀座通孔（14）、所述阀腔（12）与所述流入通道（11）连通，该放空阀结构简单，操作方便，降低了工人劳动强度，能够实现排气阻液的效果。

申请人：唐小军
地址：124000 辽宁省盘锦市兴隆台区曙光街曙东社区35-1-102
国籍：CN
更多信息请下载全文后查看。

专利名称：一种放水阀门专利类型：实用新型专利发明人：张西洋
申请号：CN95214248.1申请日：19950626
公开号：CN2226690Y 公开日：
19960508
专利内容由知识产权出版社提供
摘要： 本实用新型公开了一种放水阀门，是一种具有自动延时关闭功能的阀门，它的关闭与导通是靠安装在壳体内的滑阀左右移动来实现的，用外力将阀门打开后壳体内滑阀在弹簧推力下左移便能自动延时关闭。

延时时间可在3～60秒内调节，根据需要时间还可增长，它的延时功能不受压力和流量的影响，可使用在高中低压各种场合，其结构简单，安装、操作、维护十分方便、能做到定量给水与人走水停，节水效果显著，解决了一些公共场所和家庭的水管无节制常流水的难题。

申请人：张西洋
地址：054201 河北省邢台市矿务局东庞煤矿机电科
国籍：CN
代理机构：煤炭工业专利事务中心
代理人：刘淑芬
更多信息请下载全文后查看。

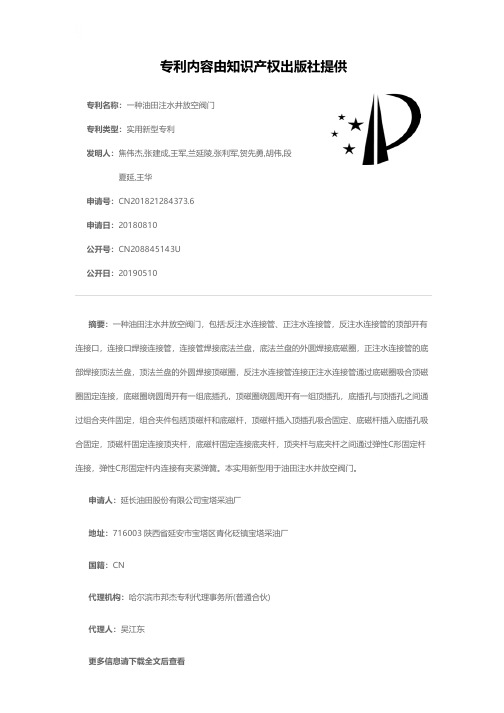

专利名称：一种油田注水井放空阀门
专利类型：实用新型专利
发明人：焦伟杰,张建成,王军,兰延陵,张利军,贺先勇,胡伟,段夏延,王华
申请号：CN201821284373.6
申请日：20180810
公开号：CN208845143U
公开日：
20190510
专利内容由知识产权出版社提供
摘要：一种油田注水井放空阀门，包括:反注水连接管、正注水连接管，反注水连接管的顶部开有连接口，连接口焊接连接管，连接管焊接底法兰盘，底法兰盘的外圆焊接底磁圈，正注水连接管的底部焊接顶法兰盘，顶法兰盘的外圆焊接顶磁圈，反注水连接管连接正注水连接管通过底磁圈吸合顶磁圈固定连接，底磁圈绕圆周开有一组底插孔，顶磁圈绕圆周开有一组顶插孔，底插孔与顶插孔之间通过组合夹件固定，组合夹件包括顶磁杆和底磁杆，顶磁杆插入顶插孔吸合固定、底磁杆插入底插孔吸合固定，顶磁杆固定连接顶夹杆，底磁杆固定连接底夹杆，顶夹杆与底夹杆之间通过弹性C形固定杆连接，弹性C形固定杆内连接有夹紧弹簧。

本实用新型用于油田注水井放空阀门。

申请人：延长油田股份有限公司宝塔采油厂
地址：716003 陕西省延安市宝塔区青化砭镇宝塔采油厂
国籍：CN
代理机构：哈尔滨市邦杰专利代理事务所(普通合伙)
代理人：吴江东
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201820447623.7(22)申请日 2018.04.02(73)专利权人 孟亚莉地址 745100 甘肃省庆阳市庆城县采油二厂员工培训中心(72)发明人 刘红玉　孟亚莉　刘喆　魏青岩　(51)Int.Cl.E21B 49/08(2006.01)E21B 34/02(2006.01)(54)实用新型名称一种新型油井井口取样阀门(57)摘要本实用新型公开一种新型油井井口取样阀门，包括阀体、阀芯体、密封圈和压紧压板；其特征在于：阀体底端和油井井口取样口连接(可焊接)，另一端装入阀芯体、O型密封圈、压紧压板；阀芯开有导流孔，阀芯挡板与压紧压板将阀芯固定在阀腔内，确保阀门开启时阀芯导流孔与进液、出液孔对正，通过此通道保证采出介质流出；用专用扳手90°旋转内缩式阀杆达到阀门瞬时开、关；缩短了采样时间，杜绝了非工作人员的操作，提高了安全系数，减少了油、气泄漏产生环境污染和油气资源浪费。

权利要求书1页 说明书2页 附图1页CN 208396708 U 2019.01.18C N 208396708U1.一种新型油井井口取样阀门包括：阀体、阀芯体、密封圈、压紧压板和附属工具专用扳手，其特征在于：阀体一端与油井井口取样口连接，由另一端依次将阀芯体、O型密封圈、压紧压板装入阀腔内；阀芯体由阀芯与阀杆为一体；阀杆顶端标记有开、关线。

2.根据权利要求1所述一种新型油井井口取样阀门，其特征在于：阀芯底部和中部设有导流孔。

3.根据权利要求1所述一种新型油井井口取样阀门，其特征在于：阀芯由阀芯挡板和压紧压板固定，所述阀门在开启状态时，阀芯导流孔与出液口对正。

4.根据权利要求1所述一种新型油井井口取样阀门，其特征在于：阀门在关闭状态时，阀杆顶端标记为一；阀门在开启状态时，阀杆顶端标记为丨。

权　利　要　求　书1/1页CN 208396708 U一种新型油井井口取样阀门技术领域[0001]本实用新型涉及一种新型油井井口取样阀门，具体的涉及一种操作快捷、简单，有效缩短在油气聚集的油井井口或总机关操作时间、杜绝非工作人员操作的取样装置。

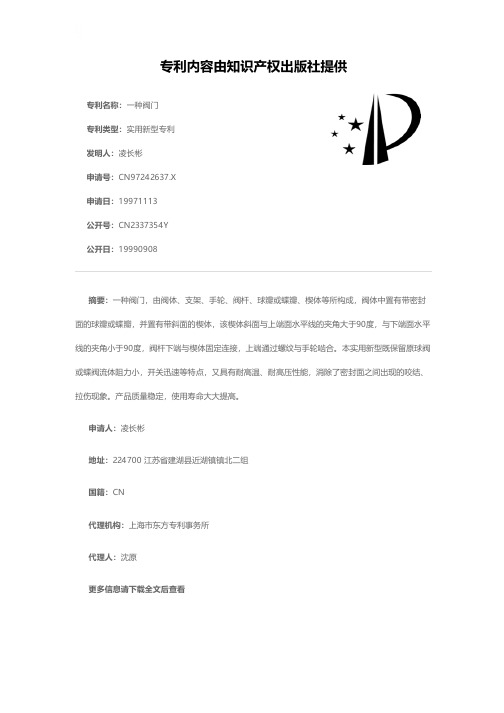

专利名称：一种阀门
专利类型：实用新型专利发明人：凌长彬
申请号：CN97242637.X 申请日：19971113
公开号：CN2337354Y 公开日：
19990908
专利内容由知识产权出版社提供
摘要：一种阀门，由阀体、支架、手轮、阀杆、球瓣或蝶瓣、楔体等所构成，阀体中置有带密封面的球瓣或蝶瓣，并置有带斜面的楔体，该楔体斜面与上端面水平线的夹角大于90度，与下端面水平线的夹角小于90度，阀杆下端与楔体固定连接，上端通过螺纹与手轮啮合。

本实用新型既保留原球阀或蝶阀流体阻力小，开关迅速等特点，又具有耐高温、耐高压性能，消除了密封面之间出现的咬结、拉伤现象。

产品质量稳定，使用寿命大大提高。

申请人：凌长彬
地址：224700 江苏省建湖县近湖镇镇北二组
国籍：CN
代理机构：上海市东方专利事务所
代理人：沈原
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910123617.5(22)申请日 2019.02.19(71)申请人 宁夏银星吴忠仪表流体控制有限公司地址 751100 宁夏回族自治区吴忠市利通区朝阳街67号(72)发明人 张军工　邹烨　(51)Int.Cl.F16K 5/06(2006.01)F16K 5/20(2006.01)(54)发明名称储能式低摩擦力密封球阀(57)摘要一种储能式低摩擦力密封球阀，进液口一侧的阀体内部活动设置有阀座，阀座为首尾相接的闭合的条状，阀座密封面为与阀芯匹配的球面，阀座对向出液口的面与阀体内的环形台相抵，且当阀座与环形台相抵接至不可位移时阀座与阀芯相抵接处于密封状态；在阀体腔内开有一周凹槽，凹槽的中轴线与阀座的中轴线重合，且凹槽位于阀座对向进液口一侧的阀体腔上，凹槽内固定嵌有卡圈，在卡圈与阀座之间设置有被预紧的波簧；波簧为至少一端带有平圈的波簧，且平圈/垫圈的内圆直径小于卡圈内圆直径。

本发明密封性好、扭矩小且基本不随介质压力变化而变化，对实现执行器的小型化及降低成本创造了条件，并且密封面的磨损自补偿功能延长了阀门的使用寿命。

权利要求书1页 说明书2页 附图3页CN 109595356 A 2019.04.09C N 109595356A权　利　要　求　书1/1页CN 109595356 A1.一种储能式低摩擦力密封球阀，其特征在于，包括：阀盖、阀体、阀杆、阀芯、阀座、卡圈、波簧；其中，阀盖通过螺栓密封连接在阀体上，阀芯设置在阀体内，阀杆穿过阀盖与阀芯连接并使阀芯能绕阀杆轴线转动，在进液口一侧的阀体内部活动设置有阀座，阀座为首尾相接的闭合的条状，阀座密封面为与阀芯匹配的球面，阀座对向出液口的面与阀体内的环形台相抵，该环形台与阀体相对固定，且当阀座与环形台相抵接至不可位移时阀座与阀芯相抵接处于密封状态；在阀体腔内开有一周凹槽，凹槽的中轴线与阀座的中轴线重合，且凹槽位于阀座对向进液口一侧的阀体腔上，凹槽内固定嵌有卡圈，在卡圈与阀座之间设置有被预紧的波簧；波簧为至少一端带有平圈的波簧，也可以是不带平圈的波簧+垫圈的组合，且平圈/垫圈的内圆直径小于卡圈内圆直径。

专利名称：一种电磁气动放空阀专利类型：发明专利
发明人：石文政,施荣辉
申请号：CN201910964286.8申请日：20191011
公开号：CN110645364A
公开日：
20200103
专利内容由知识产权出版社提供
摘要：本发明涉及悬浮鼓风机技术领域，具体是一种电磁气动放空阀，活塞、连杆和气囊依次通过螺栓连接成一体并安装在外壳内，活塞可沿着外壳的前端口的中心轴线运动，气管的两端分别连接于气囊和一电磁阀。

本发明活塞可沿着外壳的前端口的中心轴线运动，配合排空口的四流道，可以迅速地放出压缩气流；外壳的前端口与悬浮鼓风机的出气口通过卡箍连接，便于拆装。

申请人：上海胜风流体机械有限公司
地址：201707 上海市青浦区北青公路8228号三区8号3幢1层H区116室
国籍：CN
代理机构：上海三方专利事务所(普通合伙)
代理人：吴玮
更多信息请下载全文后查看。
