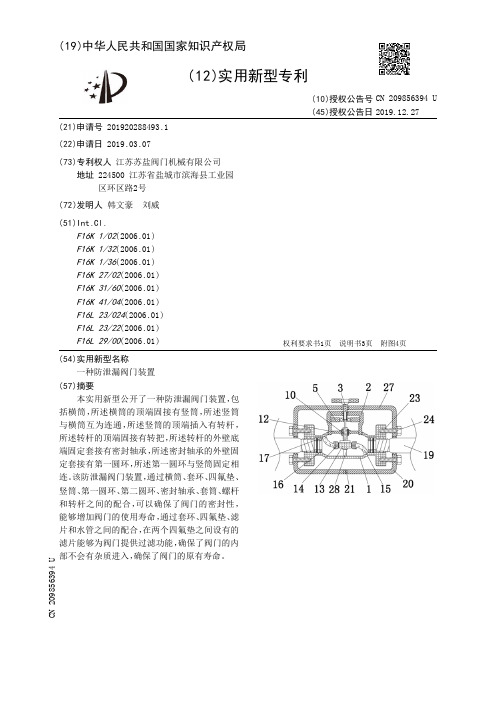

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920288493.1(22)申请日 2019.03.07(73)专利权人 江苏苏盐阀门机械有限公司地址 224500 江苏省盐城市滨海县工业园区环区路2号(72)发明人 韩文豪　刘威　(51)Int.Cl.F16K 1/02(2006.01)F16K 1/32(2006.01)F16K 1/36(2006.01)F16K 27/02(2006.01)F16K 31/60(2006.01)F16K 41/04(2006.01)F16L 23/024(2006.01)F16L 23/22(2006.01)F16L 29/00(2006.01)(54)实用新型名称一种防泄漏阀门装置(57)摘要本实用新型公开了一种防泄漏阀门装置，包括横筒，所述横筒的顶端固接有竖筒，所述竖筒与横筒互为连通，所述竖筒的顶端插入有转杆，所述转杆的顶端固接有转把，所述转杆的外壁底端固定套接有密封轴承，所述密封轴承的外壁固定套接有第一圆环，所述第一圆环与竖筒固定相连。

该防泄漏阀门装置，通过横筒、套环、四氟垫、竖筒、第一圆环、第二圆环、密封轴承、套筒、螺杆和转杆之间的配合，可以确保了阀门的密封性，能够增加阀门的使用寿命，通过套环、四氟垫、滤片和水管之间的配合，在两个四氟垫之间设有的滤片能够为阀门提供过滤功能，确保了阀门的内部不会有杂质进入，确保了阀门的原有寿命。

权利要求书1页 说明书3页 附图4页CN 209856394 U 2019.12.27C N 209856394U权　利　要　求　书1/1页CN 209856394 U1.一种防泄漏阀门装置，包括横筒(1)，其特征在于：所述横筒(1)的顶端固接有竖筒(2)，所述竖筒(2)与横筒(1)互为连通，所述竖筒(2)的顶端插入有转杆(3)，所述转杆(3)的顶端固接有转把(4)，所述转杆(3)的外壁底端固定套接有密封轴承(6)，所述密封轴承(6)的外壁固定套接有第一圆环(5)，所述第一圆环(5)与竖筒(2)固定相连，所述转杆(3)的底端插入有插杆(7)，所述插杆(7)与转杆(3)间隙配合，所述转杆(3)的内壁左右两侧均开有滑槽(8)，所述滑槽(8)的内部滑动卡接有滑块(9)，所述滑块(9)与插杆(7)固定相连，所述插杆(7)的底端固接有螺杆(10)，所述螺杆(10)的外壁套接有套筒(11)，所述套筒(11)与螺杆(10)螺纹相连，所述套筒(11)的外壁固定套接有第二圆环(12)，所述第二圆环(12)与竖筒(2)固定相连，所述螺杆(10)的底端固接有塞块(13)，所述塞块(13)的左右两侧均设有挡块(14)，所述挡块(14)与塞块(13)相抵紧，所述挡块(14)的左表面固接有挡板(15)，所述挡板(15)与横筒(1)固定相连，所述横筒(1)的内壁左右两侧均固接有套环(16)，所述套环(16)的左表面贴合有两个四氟垫(17)，两个所述四氟垫(17)之间放置有滤片(18)，所述横筒(1)的左右两侧均螺纹连接有水管(19)，所述水管(19)与四氟垫(17)相抵紧。

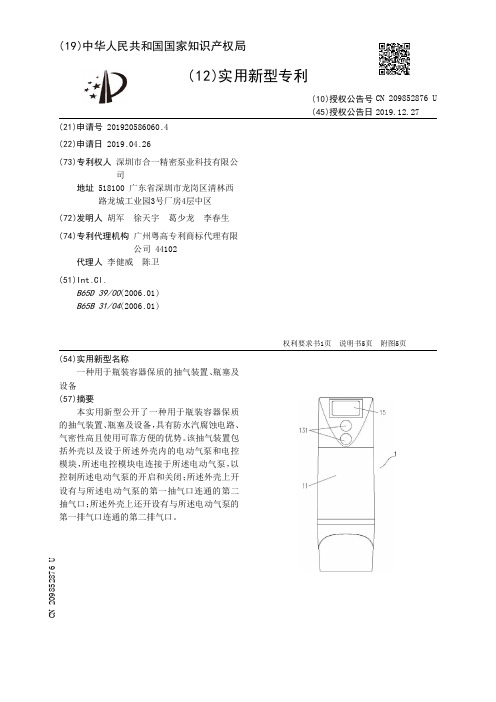

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920586060.4(22)申请日 2019.04.26(73)专利权人 深圳市合一精密泵业科技有限公司地址 518100 广东省深圳市龙岗区清林西路龙城工业园3号厂房4层中区(72)发明人 胡军　徐天宇　葛少龙　李春生　(74)专利代理机构 广州粤高专利商标代理有限公司 44102代理人 李健威　陈卫(51)Int.Cl.B65D 39/00(2006.01)B65B 31/04(2006.01)(54)实用新型名称一种用于瓶装容器保质的抽气装置、瓶塞及设备(57)摘要本实用新型公开了一种用于瓶装容器保质的抽气装置、瓶塞及设备，具有防水汽腐蚀电路、气密性高且使用可靠方便的优势。

该抽气装置包括外壳以及设于所述外壳内的电动气泵和电控模块，所述电控模块电连接于所述电动气泵，以控制所述电动气泵的开启和关闭；所述外壳上开设有与所述电动气泵的第一抽气口连通的第二抽气口；所述外壳上还开设有与所述电动气泵的第一排气口连通的第二排气口。

权利要求书1页 说明书5页 附图5页CN 209852876 U 2019.12.27C N 209852876U权　利　要　求　书1/1页CN 209852876 U1.一种用于瓶装容器保质的抽气装置，包括外壳以及设于所述外壳内的电动气泵和电控模块，所述电控模块电连接于所述电动气泵，以控制所述电动气泵的开启和关闭；所述外壳上开设有与所述电动气泵的第一抽气口连通的第二抽气口；其特征在于，所述外壳上还开设有与所述电动气泵的第一排气口连通的第二排气口。

2.根据权利要求1所述的用于瓶装容器保质的抽气装置，其特征在于，所述电控模块包括控制主板以及分别与所述控制主板电连接的控制按键和电池组件。

3.根据权利要求1或2所述的用于瓶装容器保质的抽气装置，其特征在于，所述外壳上还设有与所述电控模块电连接的显示屏。

专利名称：一种可调流速的PE阀门专利类型：实用新型专利
发明人：林松月
申请号：CN201920802359.9
申请日：20190530
公开号：CN209959992U
公开日：
20200117
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种可调流速的PE阀门，包括：调速装置，所述调速装置包括壳体、设置在所述壳体内部的滑轨二、设置在所述滑轨二上的支撑板、设置在所述壳体内部且位于所述支撑板上的气压传感器、设置在所述壳体上的连接套和推板、设置在所述推板左侧的进气口、设置在所述推板上且位于所述进气口上的小型气泵、设置在所述推板上且位于所述小型气泵右侧的蓄电池、设置在所述壳体底部的密封室壳体、设置在所述密封室壳体底部的管道、设置在所述管道左侧的入气口、设置在所述管道右侧的出气口、设置在所述管道内底部的滑轨一、挡板二、挡板一、支撑杆、旋转轴、移动块二、移动块一、流速传感器；显示屏控制器，其设置在所述壳体外侧。

申请人：北京松田程科技有限公司
地址：102401 北京市房山区阎村镇燕东路北
国籍：CN
更多信息请下载全文后查看。

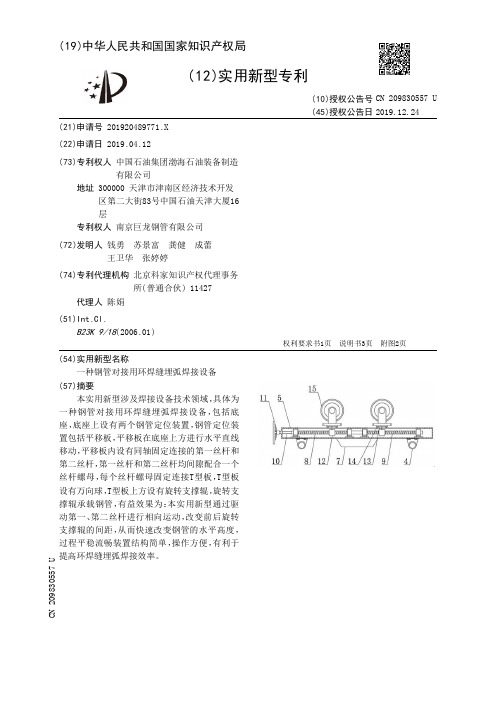

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920489771.X(22)申请日 2019.04.12(73)专利权人 中国石油集团渤海石油装备制造有限公司地址 300000 天津市津南区经济技术开发区第二大街83号中国石油天津大厦16层专利权人 南京巨龙钢管有限公司(72)发明人 钱勇　苏景富　龚健　成蕾　王卫华　张婷婷　(74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.B23K 9/18(2006.01)(54)实用新型名称一种钢管对接用环焊缝埋弧焊接设备(57)摘要本实用新型涉及焊接设备技术领域，具体为一种钢管对接用环焊缝埋弧焊接设备，包括底座，底座上设有两个钢管定位装置，钢管定位装置包括平移板，平移板在底座上方进行水平直线移动，平移板内设有同轴固定连接的第一丝杆和第二丝杆，第一丝杆和第二丝杆均间隙配合一个丝杆螺母，每个丝杆螺母固定连接T型板，T型板设有万向球，T型板上方设有旋转支撑辊，旋转支撑辊承载钢管，有益效果为：本实用新型通过驱动第一、第二丝杆进行相向运动，改变前后旋转支撑辊的间距，从而快速改变钢管的水平高度，过程平稳流畅装置结构简单，操作方便，有利于提高环焊缝埋弧焊接效率。

权利要求书1页 说明书3页 附图2页CN 209830557 U 2019.12.24C N 209830557U权　利　要　求　书1/1页CN 209830557 U1.一种钢管对接用环焊缝埋弧焊接设备，包括底座（1），所述底座（1）上设有两个钢管定位装置，每个钢管定位装置上放置有待焊接的钢管（16），其特征在于：所述钢管定位装置包括平移板（5），所述平移板（5）在底座（1）上方进行水平直线移动，平移板（5）内部设有空腔，空腔内设有同轴固定连接的第一丝杆（8）和第二丝杆（9），所述第一丝杆（8）固定连接转轴（10），所述转轴（10）轴承连接平移板（5），且转轴（10）穿出平移板（5）后固定连接手轮（11），所述第一丝杆（8）和第二丝杆（9）的螺纹方向相反且螺距相等，所述空腔上方设有贯穿平移板的矩形通孔，所述矩形通孔设有两个，且每个矩形通孔内嵌有两个T型板（13），第一丝杆（8）和第二丝杆（9）均间隙配合一个丝杆螺母（12），每个丝杆螺母（12）固定连接T型板（13），所述T型板（13）设有万向球（14），所述万向球（14）的滚珠与平移板（5）上表面相抵接，所述T型板（13）上方设有旋转支撑辊（15），所述旋转支撑辊（15）承载钢管（16）。

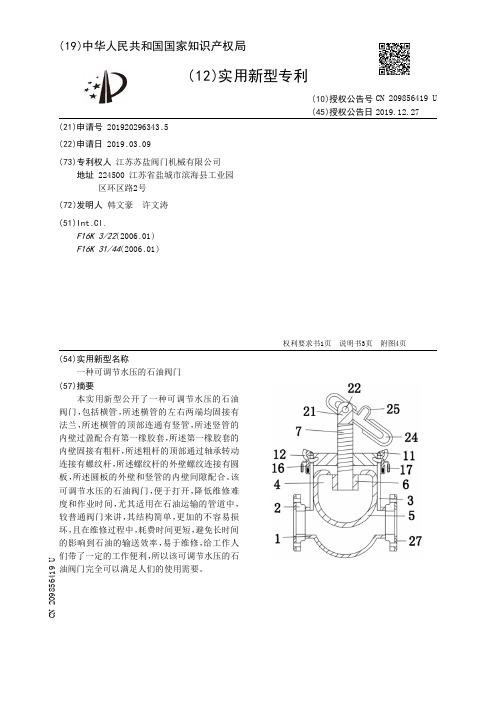

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920296343.5(22)申请日 2019.03.09(73)专利权人 江苏苏盐阀门机械有限公司地址 224500 江苏省盐城市滨海县工业园区环区路2号(72)发明人 韩文豪　许文涛　(51)Int.Cl.F16K 3/22(2006.01)F16K 31/44(2006.01)(54)实用新型名称一种可调节水压的石油阀门(57)摘要本实用新型公开了一种可调节水压的石油阀门，包括横管，所述横管的左右两端均固接有法兰，所述横管的顶部连通有竖管，所述竖管的内壁过盈配合有第一橡胶套，所述第一橡胶套的内壁固接有粗杆，所述粗杆的顶部通过轴承转动连接有螺纹杆，所述螺纹杆的外壁螺纹连接有圆板，所述圆板的外壁和竖管的内壁间隙配合。

该可调节水压的石油阀门，便于打开，降低维修难度和作业时间，尤其适用在石油运输的管道中，较普通阀门来讲，其结构简单，更加的不容易损坏，且在维修过程中，耗费时间更短，避免长时间的影响到石油的输送效率，易于维修，给工作人们带了一定的工作便利，所以该可调节水压的石油阀门完全可以满足人们的使用需要。

权利要求书1页 说明书3页 附图4页CN 209856419 U 2019.12.27C N 209856419U权　利　要　求　书1/1页CN 209856419 U1.一种可调节水压的石油阀门，包括横管(1)，其特征在于：所述横管(1)的左右两端均固接有法兰(2)，所述横管(1)的顶部连通有竖管(3)，所述竖管(3)的内壁过盈配合有第一橡胶套(5)，所述第一橡胶套(5)的内壁固接有粗杆(4)，所述粗杆(4)的顶部通过轴承(6)转动连接有螺纹杆(7)，所述螺纹杆(7)的外壁螺纹连接有圆板(8)，所述圆板(8)的外壁和竖管(3)的内壁间隙配合，所述竖管(3)的顶部左右两侧均固接有第一支架(9)，所述第一支架(9)的顶部通过第一销轴(10)转动连接有第二支架(11)，所述第二支架(11)的左端固接有曲杆(12)，所述曲杆(12)的右端通过通孔(13)贯穿竖管(3)，所述曲杆(12)的右端通过凹槽(14)和圆板(8)间隙配合，所述曲杆(12)的底部开设有竖槽(15)，所述竖槽(15)的内部间隙配合有竖杆(16)，所述竖杆(16)的外壁间隙配合有第一套筒(19)，所述竖杆(16)的底部固接有弹簧(20)，所述弹簧(20)的底部和第一套筒(19)的内壁底部固接在一起。

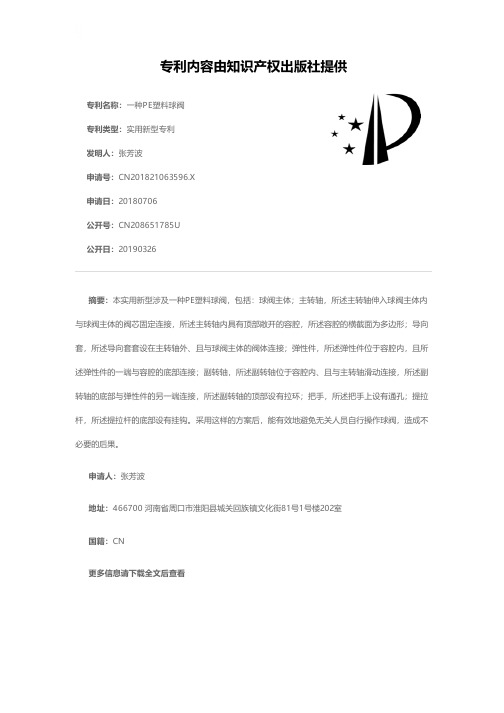

专利名称：一种PE塑料球阀专利类型：实用新型专利
发明人：张芳波
申请号：CN201821063596.X 申请日：20180706
公开号：CN208651785U
公开日：
20190326
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种PE塑料球阀，包括：球阀主体；主转轴，所述主转轴伸入球阀主体内与球阀主体的阀芯固定连接，所述主转轴内具有顶部敞开的容腔，所述容腔的横截面为多边形；导向套，所述导向套套设在主转轴外、且与球阀主体的阀体连接；弹性件，所述弹性件位于容腔内，且所述弹性件的一端与容腔的底部连接；副转轴，所述副转轴位于容腔内、且与主转轴滑动连接，所述副转轴的底部与弹性件的另一端连接，所述副转轴的顶部设有拉环；把手，所述把手上设有通孔；提拉杆，所述提拉杆的底部设有挂钩。

采用这样的方案后，能有效地避免无关人员自行操作球阀，造成不必要的后果。

申请人：张芳波
地址：466700 河南省周口市淮阳县城关回族镇文化街81号1号楼202室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种PE球阀检测装置专利类型：发明专利
发明人：黄雪文
申请号：CN202010361092.1申请日：20190130
公开号：CN111504574A
公开日：
20200807
专利内容由知识产权出版社提供
摘要：本发明公开了一种PE球阀检测装置，涉及检测装置技术领域，至少包括一个底板，所述底板上设有两个定位支架、一个检测机构和一个驱动机构，所述两个定位支架、一个检测机构及一个驱动机构均位于同一直线上，检测机构通过驱动机构驱动可作横向移动，两个定位支架的上部均设有用于定位球阀连臂的定位卡口；所述检测机构由前往后依次包括一前密封板、一定位柱、一后密封板、一连接杆和一限位板。

本发明为了解决现有使用密封垫挤压球阀端面进行密封的方式容易造成球阀变形，影响测试结果，且测试空腔较大，测试精度较难保证的问题，提出一种密封板为内伸式，不会造成球阀变形，且缩小测试空腔，提高测试精度的PE球阀检测装置。

申请人：黄雪文
地址：310003 浙江省杭州市下城胭脂新村8-5-202
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920285924.9(22)申请日 2019.03.07(73)专利权人 上海上龙供水设备有限公司地址 201499 上海市奉贤区平港路333号(72)发明人 季能平　(51)Int.Cl.F16K 3/02(2006.01)F16K 27/04(2006.01)B01D 33/03(2006.01)B01D 33/54(2006.01)B01D 35/04(2006.01)(54)实用新型名称一种防堵塞的水力角阀(57)摘要本实用新型涉及一种阀体，具体是一种防堵塞的水力角阀，包括角阀本体，所述角阀本体左侧设有进水管，角阀本体顶部设有出水管，所述进水管内设有转轴，转轴上设有螺旋清洁器，所述转轴向右穿过角阀本体右侧壁并在端部安装有第一把手，所述转轴与角阀本体转动连接，所述角阀本体底部设有排泄口，所述出水管上设有阀门。

本实用新型的有益效果是：转动第一把手，转轴带动螺旋清洁器转动从而可以对角阀本体进行清洁，防止角阀本体内底部积聚的污物造成角阀本体堵塞，设有滤网能够有效的过滤掉水液中的异物，水液在进水管内流动时，在凸块和弹簧作用下滤网左右震动，能够防止异物堵住滤网的网孔。

权利要求书1页 说明书3页 附图2页CN 209540066 U 2019.10.25C N 209540066U权　利　要　求　书1/1页CN 209540066 U1.一种防堵塞的水力角阀，包括角阀本体（1），所述角阀本体（1）左侧设有进水管（2），所述角阀本体（1）顶部设有出水管（3），其特征在于，所述进水管（2）内设有转轴（4），所述转轴（4）上设有螺旋清洁器（5），所述转轴（4）向右穿过角阀本体（1）右侧壁并在端部安装有第一把手（6），所述转轴（4）与角阀本体（1）转动连接，所述转轴（4）与角阀本体（1）相配合处设有第一密封圈（7），所述角阀本体（1）底部设有排泄口（8），所述出水管（3）上设有阀门。

专利名称：一种燃气PE阀门井放散阀开启装置
专利类型：实用新型专利
发明人：朱东,郝彬炜,赵伟胜,徐雪美,刘博儒,赵宇兴申请号：CN202121928993.0
申请日：20210817
公开号：CN215806707U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种燃气PE阀门井放散阀开启装置，包括套筒、放散管、井盖钩组件，套筒的顶端部设有横管，套筒的底端部设有放散管，放散管的底端部设有转换头，位于转换头的上方在放散管的底部安装有井盖钩组件。

本实用新型通过将球阀启闭井钥匙及井盖钩子、放散引出管集于一身，可以为巡线人员现场操作方便携带减重，避免作业时携带设备过多，针对野外工作便利，并对个别深井放散，减少井内燃气积聚保证人员操作安全。

申请人：太原燃气集团有限公司
地址：030000 山西省太原市山西示范区长治路345号1幢A座10层
国籍：CN
代理机构：太原弘科专利代理事务所(普通合伙)
代理人：张筱莉
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910162525.8(22)申请日 2019.03.05(71)申请人 黄雪文地址 310003 浙江省杭州市下城胭脂新村8-5-202(72)发明人 黄雪文　(51)Int.Cl.F16K 5/06(2006.01)F16K 5/08(2006.01)F16K 31/53(2006.01)(54)发明名称一种PE球阀(57)摘要本发明公开了一种PE球阀，涉及球阀技术领域，至少包括阀体、两根端管、阀芯和阀杆，阀体内设有介质通道，两根端管分别固定在阀体两端的阀口上，还包括一蜗轮、一蜗杆和一转轴，所述介质通道内的一端嵌设有一滑套，另一端嵌设有一阀芯止推环，所述阀体内设有一阀芯定位座。

本发明为了解决现有PE球阀中当阀芯发生偏移会有泄漏可能的问题，提出一种当阀芯发生偏移也能降低泄漏可能的PE球阀。

权利要求书1页 说明书3页 附图5页CN 109798371 A 2019.05.24C N 109798371A权　利　要　求　书1/1页CN 109798371 A1.一种PE球阀，至少包括阀体、两根端管、阀芯和阀杆，阀体内设有介质通道，两根端管分别固定在阀体两端的阀口上，其特征在于：还包括一蜗轮、一蜗杆和一转轴；所述介质通道内的一端嵌设有一滑套，另一端嵌设有一阀芯止推环，所述滑套和阀芯止推环均与介质通道同轴设置，滑套的管孔分为小口径段和大口径段，大口径段位于滑套内朝向阀芯止推环的一侧；所述阀体内设有一阀芯定位座，所述阀芯定位座呈管状，阀芯定位座一端伸于滑套的大口径段且与大口径段内壁滑动密封配合；所述阀芯设于阀芯定位座内，阀芯两侧各通过一个限位环夹紧定位，两个限位环与阀芯定位座内壁固定，限位环上朝向阀芯一侧均设有第一密封圈，两个限位环上的第一密封圈均与阀芯外壁贴合密封；阀芯止推环上朝向阀芯一侧设有第二密封圈，所述第二密封圈与阀芯外壁贴合密封；所述阀体的外壁立设有一容置管，容置管与阀体一体成型，容置管内为容置腔，容置腔下端与介质通道连通，上端通过一密封盖封堵，所述蜗轮、蜗杆和转轴均设于容置腔内；容置管的侧壁开设一阀杆定位孔，所述阀杆贯穿定位在阀杆定位孔上并与阀杆定位孔转动密封配合，阀杆位于容置腔内的一端端面上设有一蜗杆定位孔；所述阀芯定位座上开设有一转轴孔，所述转轴的下端穿过转轴孔并与阀芯连接，转轴的中心轴线与阀芯定位座的中心轴线垂直；所述蜗轮套设在转轴上并与转轴相对固定，所述蜗杆与蜗轮啮合，蜗杆的中心轴线与阀芯定位座的中心轴线平行；蜗杆的一端伸于阀杆一端的蜗杆定位孔内，蜗杆与蜗杆定位孔之间为滑动配合，蜗杆可随阀杆转动；阀芯定位座上固定有转轴和蜗杆的定位支架。
