风机射流风机选型与布置

1、风机如何选型:风机的选型一般按下述步骤进行：1、计算确定隧道内所需通风量：2、计算所需总推力ItIt=△P×At(N）其中，At：隧道横截面积（m2）△P：各项阻力之和（Pa）；一般应计及下列4项：1）隧道进风口阻力与出风口阻力；2）隧道表面摩擦阻力，悬吊风机装置、支架及路标等引起的阻力；3）交通阻力；4）隧道进出口之间因温度、气压、风速不同而生的压力差所产生的阻力；3、确定风机布置的总体方案根据隧道长度、所需总推力以及射流风机提供推力的范围，初步确定在隧道总长上共布置m组风机，每组n台，每台风机的推力为T。

满足m×n×T≥Tt的总推力要求，同时考虑下列限制条件：1）n台风机并列时，其中心线横向间距应大于2倍风机直径。

2）m组（台）风机串列时，纵向间距应大于10倍隧道直径。

4、单台风机参数的确定射流风机的性能以其施加于气流的推力来衡量，风机产生的推力在理论上等于风机进出口气流的动量差（动量等于气流质量流量与流速的乖积），在风机测试条件下，进口气流的动量为零，所以可以计算出在测试条件下，风机的理论推力：理论推力=ρ×Q×V=ρQ2/A(N)ρ:空气密度（kg/m3)Q：风量（m3/s)A:风机出口面积（m2）试验台架量测推力T1一般为理论推力的0.85-1.05倍。

取决于流场分布与风机内部及消声器的结构。

风机性能参数图表中所给出的风机推力数据均以试验台架量测推力为准，但量测推力还不等于风机装在隧道内所能产生的可用推力T，这是因为风机吊装在隧道中时会受到隧道中时会受到隧道中气流速度产生的卸荷作用的影响（柯达恩效应），可用推力减少。

影响的程度可用系数K1和K2来表示和计算T=T1×K1×K2 或 T1=T（K1×K2）2、风机噪音产生因素噪声包括空气动力性噪声空气动力性噪声、机械噪声、电磁噪声以及结构噪声等。

空气动力性噪声是由于气体非稳定流动，即气流的扰动，气体与气体及气体与物体相互作用产生的噪声。

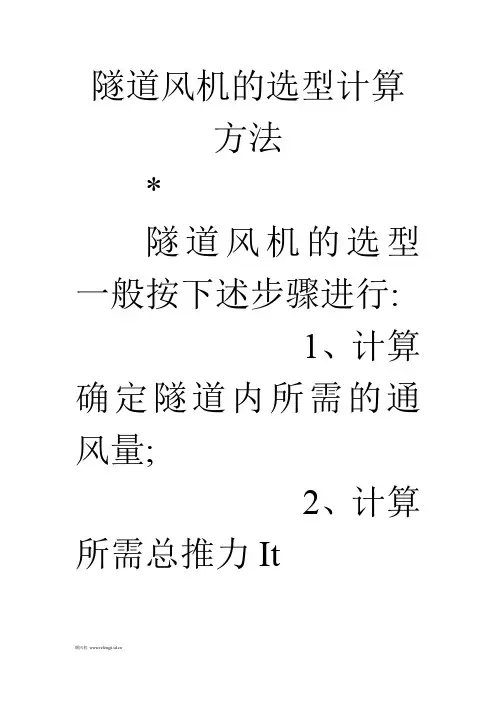

隧道风机的选型计算方法*隧道风机的选型一般按下述步骤进行:1、计算确定隧道内所需的通风量;2、计算所需总推力ItIt=△P×At(N)其中,At:隧道横截面积(m2)△P:各项阻力之和(Pa);一般应计及下列4项:1)隧道进风口阻力与出风口阻力;2)隧道表面摩擦阻力,悬吊风机装置、支架及路标等引起的阻力;3)交通阻力;4)隧道进出口之间因温度、气压、风速不同而生的压力差所产生的阻力.3、确定风机布置的总体方案根据隧道长度、所需总推力以及射流风机提供推力的范围,初步确定在隧道总长上共布置m组风机,每组n台,每台风机的推力为T.满足m×n×T≥Tt的总推力要求,同时考虑下列限制条件:1)n台风机并列时,其中心线横向间距应大于2倍风机直径2)m组(台)风机串列时,纵向间距应大于10倍隧道直径4、单台风机参数的确定射流风机的性能以其施加于气流的推力来衡量,风机产生的推力在理论上等于风机进出口气流的动量差(动量等于气流质量流量与流速的乘积),在风机测试条件先,进口气流的动量为零,所以可以计算出在测试条件下,风机的理论推力:理论推力=p×Q×V=pQ2/A(N)P:空气密度(kg/m3)Q:风量(m3/s)A:风机出口面积(m2)试验台架量测推力T1一般为理论推力的0.85-1.05倍.取决于流场分布与风机内部及消声器的结构.风机性能参数图表中所给出的风机推力数据均以试验台架量测推力为准,但量测推力还不等于风机装在隧道内所能产生的可用推力T,这是因为风机吊装在隧道中时会受到隧道中气流速度产生的卸荷作用的影响(柯达恩效应),可用推力减少.影响的程度可用系数K1和K2来表示和计算:T=T1×K1×K2或T1=T(K1×K2)其中T:安装在隧道中的射流风机可用推力(N)T1:试验台架量测推力(N)K1:隧道中平均气流速度以及风机出口风速对风机推力的影响系数K2:风机轴流离隧道壁之间距离的影响系数以下场合风机选型使用分析仓库通风首先，看仓储货品是否是易燃易爆货品，如：油漆仓库等，必须选择防爆系列风机。

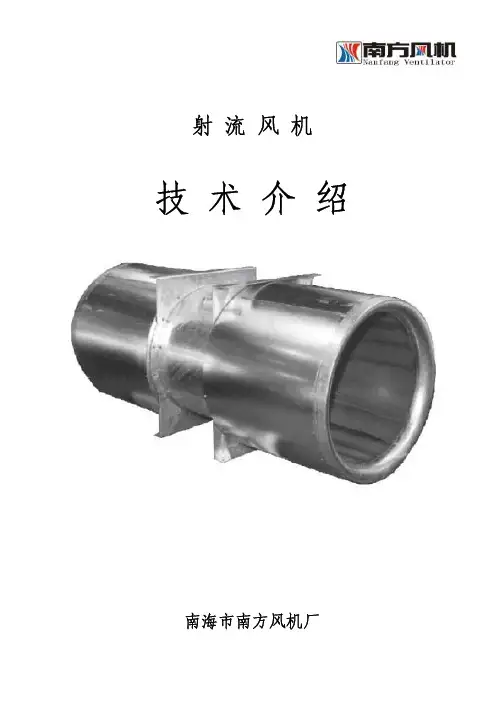

射 流 风 机技 术 介 绍南海市南方风机厂概述射流风机是一种特殊的轴流风机，主要用于公路、铁路及地铁等隧道的纵向通风系统中，提供全部的推力；也可用于半横向通风系统或横向通风系统中的敏感部位，如隧道的进、出口，起诱导气流或排烟等作用。

射流风机是一种开放进、出口的特殊轴流风机，在这种工作条件下风机被设计为具有最高效率（大于运行于具有一定静压的工作点）。

射流风机对空气的作用力，即通常所说的——推力，与风机支承受到的力“等大、反向”。

风机一般悬挂在隧道顶部或两侧，不占用交通面积，不需另外修建风道，土建造价低；风机容易安装，运行、维护简单，是一种很经济的通风方式。

一． 射流风机的原理射流风机运行时，将隧道内的一部分空气从风机的一端吸入，经叶轮加速后，由风机的另一端高速射出。

这部分带有较高动能的高速气流将能量传送给隧道内的其它气体，量传送给隧道内力的压气，从产推动隧道内的空气顺风机喷射气流方向流动。

当流动速度衰减到一定程度时，下一组风机继续工作。

这样，就实现了从隧道的一端吸入新鲜空气，从另一端排出污浊空气的目的。

图一为隧道内射流风机的工作原理图（为清晰产夸大），图中：——隧道内的气流速度V1——射流风机的出口气流速度V2——隧道内绕过风机外的气流速度V3图一.隧道内射流风机的工作原理图图中，静压线和全压线保持一个斜率，这个斜率（压力降梯度）与保持送给隧道空气流动的摩擦内力的梯度相一致。

由图可知：在射流风机安装处，V3及其引起的动压——PV3肯定小于V1及其引起的动压——PV1。

当隧道内的部分气流被射流风机吸入,只存在较小的能量损失，隧道内的全压 P t(tunnel)通常保持不变。

这就意味着隧道内此处的静压必然要气高。

其气高值——ΔPS，就是隧道内气体压气的第一个有效部分。

图中虚线部分展示了这样一个过程：射流风机喷射出的高速气流与隧道内的气流充分混合，喷射气流的全压转化为隧道内气体全压，推动隧道内气体流动的过程。

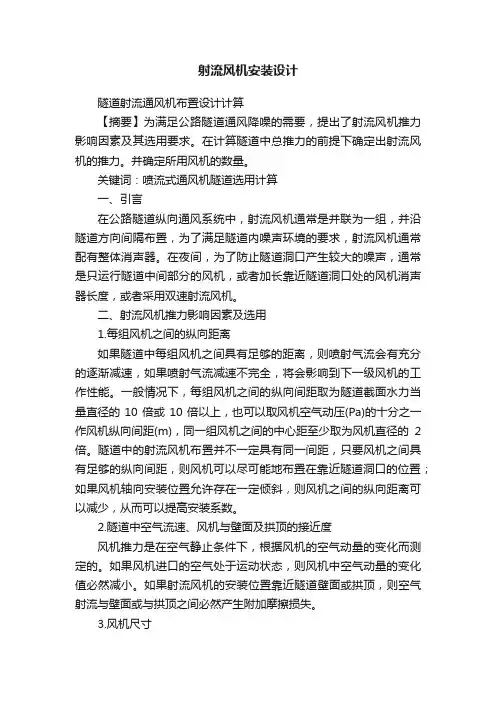

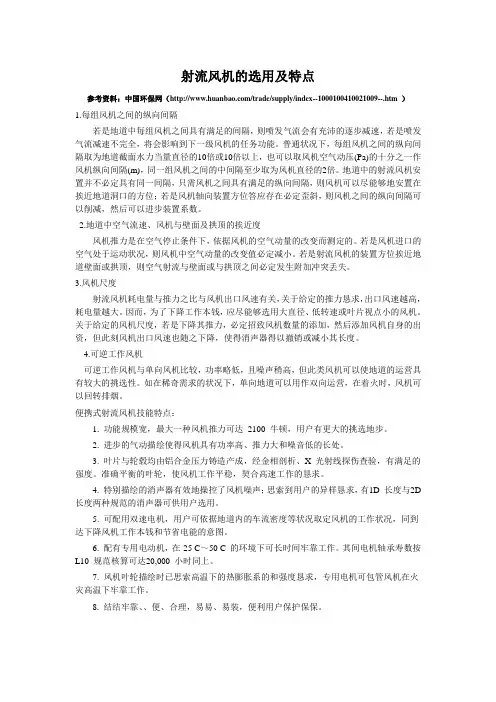

射流风机安装设计隧道射流通风机布置设计计算【摘要】为满足公路隧道通风降噪的需要，提出了射流风机推力影响因素及其选用要求。

在计算隧道中总推力的前提下确定出射流风机的推力。

并确定所用风机的数量。

关键词：喷流式通风机隧道选用计算一、引言在公路隧道纵向通风系统中，射流风机通常是并联为一组，并沿隧道方向间隔布置，为了满足隧道内噪声环境的要求，射流风机通常配有整体消声器。

在夜间，为了防止隧道洞口产生较大的噪声，通常是只运行隧道中间部分的风机，或者加长靠近隧道洞口处的风机消声器长度，或者采用双速射流风机。

二、射流风机推力影响因素及选用1.每组风机之间的纵向距离如果隧道中每组风机之间具有足够的距离，则喷射气流会有充分的逐渐减速，如果喷射气流减速不完全，将会影响到下一级风机的工作性能。

一般情况下，每组风机之间的纵向间距取为隧道截面水力当量直径的10倍或10倍以上，也可以取风机空气动压(Pa)的十分之一作风机纵向间距(m)，同一组风机之间的中心距至少取为风机直径的2倍。

隧道中的射流风机布置并不一定具有同一间距，只要风机之间具有足够的纵向间距，则风机可以尽可能地布置在靠近隧道洞口的位置；如果风机轴向安装位置允许存在一定倾斜，则风机之间的纵向距离可以减少，从而可以提高安装系数。

2.隧道中空气流速、风机与壁面及拱顶的接近度风机推力是在空气静止条件下，根据风机的空气动量的变化而测定的。

如果风机进口的空气处于运动状态，则风机中空气动量的变化值必然减小。

如果射流风机的安装位置靠近隧道壁面或拱顶，则空气射流与壁面或与拱顶之间必然产生附加摩擦损失。

3.风机尺寸射流风机耗电量与推力之比与风机出口风速有关，对于给定的推力要求，出口风速越高，耗电量越大。

因此，为了降低运行成本，应尽可能选用大直径、低转速或叶片角度小的风机。

对于给定的风机尺寸，如果降低其推力，必然导致风机数量的增加，从而增加风机本身的投资，但此时风机出口风速也随之降低，使得消声器得以取消或减小其长度。

射流风机参数射流风机是一种常用的工业设备，用于产生高速气流来实现各种工艺过程。

它具有广泛的应用领域，包括空调系统、化工生产、热处理等。

在选择和使用射流风机时，了解其参数是非常重要的。

本文将介绍射流风机的几个关键参数，包括风量、风速、压力、噪音和能耗。

1. 风量：风量是射流风机最基本的参数之一，用于描述单位时间内通过射流风机的气体体积。

通常以立方米/小时（m³/h）或立方英尺/分钟（CFM）来表示。

风量的大小直接影响射流风机的工作效果，较大的风量能够更快地排出空气或带走热量。

2. 风速：风速是射流风机中气流的速度，通常以米/秒（m/s）或英尺/分钟（FPM）来表示。

风速和风量是密切相关的，风速越大，风量也相应增加。

在选择射流风机时，需要根据具体应用需求来确定所需的风速范围。

3. 压力：压力是射流风机产生的气流对物体施加的作用力。

通常以帕斯卡（Pa）或英寸水柱（inH2O）来表示。

压力的大小与风量和风速密切相关，较高的压力可以使气流穿透阻力较大的物体或设备。

4. 噪音：射流风机工作时会产生噪音，噪音水平直接影响射流风机的使用环境。

通常以分贝（dB）为单位来表示。

选择低噪音的射流风机可以减少对工作人员和周围环境的干扰。

5. 能耗：能耗是射流风机运行所需的能量消耗。

通常以千瓦时（kWh）或瓦特（W）来表示。

选择能耗低的射流风机可以降低能源成本和环境影响。

射流风机的参数包括风量、风速、压力、噪音和能耗。

在选择和使用射流风机时，需要根据具体应用需求来确定所需的参数范围，并综合考虑各个参数之间的关系。

通过合理选择射流风机参数，可以提高工作效率、降低能源消耗和减少对环境的影响。

风机选型得一般步骤1、计算确定场地得通风量风机风量得定义为:风速V与风道截面积F得乘积、大型风机由于能够用风速计准确测出风量,所以风量计算也很简单、直接用公式Q=VF、便可算出风量、风机数量得确定根据所选房间得换气次数、计算厂房所需总风量、进而计算得风机数量、计算公式:N=V×n/Q 其中:N--风机数量(台), V--场地体积(m3), n--换气次数(次/时), Q--所选风机型号得单台风量(m3/h)、风机型号得选择应该根据厂房实际情况、尽量选取与原窗口尺寸相匹配得风机型号、风机与湿帘尽量保持一定得距离(尽可能分别装在厂房得山墙两侧)、实现良好得通风换气效果、排风侧尽量不靠近附近建筑物、以防影响附近住户、如从室内带出得空气中含有污染环境、可以在风口安装喷水装置、吸附近污染物集中回收、不污染环境2、计算所需总推力ItIt=△P×At(N)其中,At:隧道横截面积(m2)△ P:各项阻力之与(Pa);一般应计及下列4项:1) 隧道进风口阻力与出风口阻力;2) 隧道表面摩擦阻力,悬吊风机装置、支架及路标等引起得阻力;3) 交通阻力;4) 隧道进出口之间因温度、气压、风速不同而生得压力差所产生得阻力、3、确定风机布置得总体方案根据隧道长度、所需总推力以及射流风机提供推力得范围,初步确定在隧道总长上共布置m组风机,每组n台,每台风机得推力为T、满足m×n×T≥Tt得总推力要求,同时考虑下列限制条件:1) n台风机并列时,其中心线横向间距应大于2倍风机直径2) m组(台)风机串列时,纵向间距应大于10倍隧道直径4、单台风机参数得确定射流风机得性能以其施加于气流得推力来衡量,风机产生得推力在理论上等于风机进出口气流得动量差(动量等于气流质量流量与流速得乘积),在风机测试条件先,进口气流得动量为零,所以可以计算出在测试条件下,风机得理论推力:理论推力=p×Q×V=pQ2/A(N)P:空气密度(kg/m3)Q:风量(m3/s)A:风机出口面积(m2)试验台架量测推力T1一般为理论推力得0、85-1、05倍、取决于流场分布与风机内部及消声器得结构、风机性能参数图表中所给出得风机推力数据均以试验台架量测推力为准,但量测推力还不等于风机装在隧道内所能产生得可用推力T,这就是因为风机吊装在隧道中时会受到隧道中气流速度产生得卸荷作用得影响(柯达恩效应),可用推力减少、影响得程度可用系数K1与K2来表示与计算:T=T1×K1×K2或T1=T/(K1×K2)其中T:安装在隧道中得射流风机可用推力(N)T1: 试验台架量测推力(N)K1:隧道中平均气流速度以及风机出口风速对风机推力得影响系数K2:风机轴流离隧道壁之间距离得影响系数5、特定场合风机选型(1)仓库通风首先,瞧仓储货品就是否就是易燃易爆货品,如:油漆仓库等,必须选择防爆系列风机。

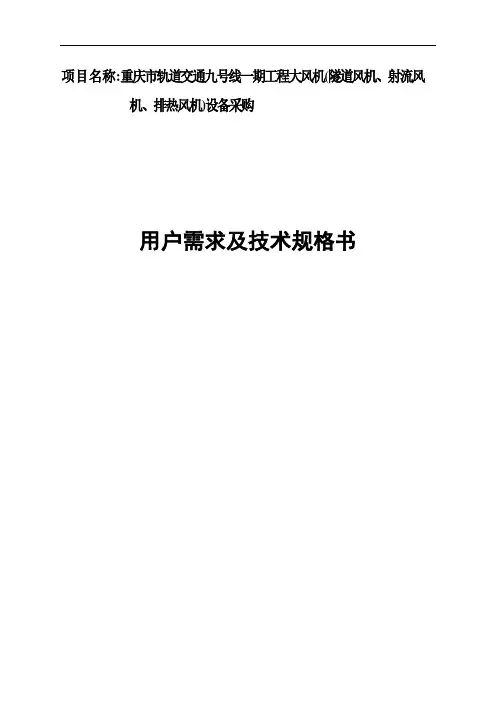

项目名称:重庆市轨道交通九号线一期工程大风机(隧道风机、射流风机、排热风机)设备采购用户需求及技术规格书目录1.总则 (1)1.1项目简介 (1)1.2供货范围 (1)1.3备品备件 (1)1.4专用工具 (2)1.5合格投标人条件 (3)1.6交货 (3)2.总体要求 (5)2.1重要条件 (5)2.2引用标准与规范 (5)2.3度量衡与语言文字 (6)2.4设备铭牌和标记 (6)2.5质量保证 (6)2.6资料提供 (7)2.7维修、保养 (11)2.8设计联络 (11)2.9监造和工厂检验 (14)2.10运输要求 (14)2.11技术培训 (14)2.12工程回访 (15)2.13索赔与赔偿 (15)3. 隧道风机、排热风机、射流风机 (23)3.1适用范围 (23)3.2定义 (23)3.3基本技术要求 (23)3.4 图纸及技术资料 (31)3.5其他要求 (31)1.总则1.1项目简介本招标文件是重庆市轨道交通九号线一期工程大风机(隧道风机、射流风机、排热风机)设备采购工程所需的详细规格、条款、资料及有关文件.所采购的隧道风机、排热风机、射流风机必须注明生产地,设备质量保证完全由设备提供商负责.1.2供货范围1.2.1主要包括重庆市轨道交通九号线一期工程大风机(隧道风机、射流风机、排热风机)的设计、制造、工厂检验、包装、保险、运输、装卸、指导协助安装和调试、税费、备品备件、专用工具、技术资料、售后服务及技术支持、配合联调联试、配合试运行、配合试运营、并提供为达到安全、满意的运行所需的人员培训等相关服务.1.2.2本招标文件仅提供所有大风机(隧道风机、射流风机、排热风机)的主要技术要求,承包人应负责向发包人移交完整、优质、技术成熟的设备,并保证符合本技术规格书的要求.1.2.3本次采购的相关设备数量见下表,设备明细参见附表8.1(具体规格、数量以施工图为准).设备数量表其他费,费用包干.1.3备品备件1.3.1承包人提供随机(标准)配件、备件和易损件等,在预验收时交付项目业主.1.3.2产品备品备件类型(1)第一类是随机的备品备件:承包人在投标时明确数量、型号,含在设备价格中.(2)第二类备品备件:发包人在质保期后,运营维护所需的备品备件.*1.3.3备品备件费用按照设备费的3%提取由承包人列入合同清单;承包人应根据自己的工程经验列出各类设备的备品备件数量、价格清单;最终的执行按轨道交通运营部门提出的实际需求清单落实,并保留在备品备件总价范围内调整清单的权利.1.3.4承包人承诺发包人采购备品、备件时,按投标时提供的各设备构成组价的价格明细单价供货.1.3.5在设备制造时由承包人提供最终的设备构成清单目录,买方在 15 天之内确定选购清单.备品、备件移交时必须是包装完整的全新产品.1.3.6备品备件的投产:上述备品备件与设备在生产相应的零部件时,在相同的制造厂投产,其价格相同.1.3.7备品备件的供货连续性:承包人保证,在本合同结束后,完全可根据招标人的要求续签备品备件采购合同.1.3.8产品质保期内备品、备件供应.(1)承包人免费更换正常使用情况下损坏的零部件;(2)承包人为设备使用现场准备常用和足够数量易损件,易损件清单在预验收时提交项目业主、发包人,清单内容含(型号、易损件名称、更换周期、产地及相关配件商名称),如与实际情况不符不予接受初验.1.3.9设备质保期后备品备件供应.(1)承包人应在设备使用寿命期内,以优惠价格提供备品备件.(2)在承包人部分或全部停止上述备品备件生产的情况下,须事先将拟停止生产的计划通知发包人;如果发包人要求,承包人须按发包人要求向发包人提供上述备品备件的图纸和规格,并向发包人提供任何承包人可能拥有的,发包人为使自己能组织生产备品备件的其他信息和资料.1.4专用工具1.4.1承包人配备设备安装、维修和质保期服务所使用的专用配套工、器、具及维修测试仪器;1.4.2承包人应为各类设备配备必须的随机专用工具,这些随机专用工具应放置在合适的工具箱内,每个工点一套,以满足项目业主今后使用和维护设备的需要,专用工具(含仪器仪表)移交时必须是包装完整的全新产品,不得用于安装.承包人将各类设备配备必须的随机专用工具价格清单单独列出,随机专用工具的价格已经包含在设备总价内.1.4.3承包人应按照要求列出维修设备所需要的专用工具、仪器等设备清单.1.4.4所有测试必需的附件、零配件、软件及中文操作维修手册应与检测设备一起提供.1.4.5所有使用交流电的检测设备应能在技术要求的现场条件下正常工作.1.4.6所有的备品备件、维修工具应与本系统设备、器材分开包装、标记.1.4.7设备试运行前,应将仪器仪表、工具和相应的工具箱提交发包人.1.4.8所有的随机专用工具及维修仪器应包括在投标价格中.发包人保留在总价范围内对维修仪器的型号、数量调整的权利.1.5.1交货期(1)所有用于工程的设备、材料、构配件进场前,承包人必须提前72小时向监理报验.(2)各类设备材料进场前,发包人、业主、监理将对设备、材料/构配件、备品备件、专用工具(专用仪器)及文件、资料等进行检查、清点,履行相应开箱及到货检查手续,开箱检查供货商必须到场.(3)一个检验批或若干个检验批的设备安装完毕,承包人应向监理提出工序报验的申请.安装检查由监理组织进行.检查完成后,进入下一道工序.(4)设备样机在合同生效后履行样机验收程序合格后方可批量生产,批量生产设备前应提供设备生产计划,经各方确认后按计划生产、交付.批量生产设备交付时间间隔应均匀安排,不允许突击发运.应提交详细的交货时间表,供发包人确认.1.6.2货物保管未进行验收、移交的货物均交由承包人保护及管理.1.5.3系统设备的交货(1)承包人应根据批准的施工组织方案合理安排设备、材料的供货计划,向发包人提交满足工期要求的详细的供货时间表,并严格执行.整个项目的完成及交货时间必须满足本工程确定的工期计划要求.(2)设备安装、调试完毕,自检合格,承包人应报请监理、发包人检查验收.报请发包人、监理检查验收时,在满足总工期的前提下,预留合理检查、整改所必须的时间.(3)初步验收前,将由监理、发包人对本工程分部、分项工程验收合格,档案资料齐全,经各方确认后,方可进行初步验收程序.(4)设备运行管理移交:在试运行完成达到移交条件后,移交发包人进行运行管理.(5)设备系统移交在竣工验收之后进行.1.5.4备品备件和专用工具的交货★备品备件和专用工具(含仪器仪表)移交时必须是包装完整的全新产品,在货到开箱检查、清点后,在试运营前移交.1.5.5验交地点:发包人指定位于重庆市区内的固定地点,由承包人在设备发出前与发包人沟通确定.2.总体要求2.1重要条件本系统涉及的具有排烟功能的风机(隧道风机、射流风机、排热风机、回排风机、排烟风机)必须具有国家消防装备质量监督检验中心出具的耐高温检验报告或由国内权威检测机构出具的耐高温报告;制造商应为国内知名品牌风机供应商,具备国家认可的第三方检测资质,风机性能试验装置符合 GB/T1236-2000 或A米CA 210 标准要求,并提供相关证明文件,风机性能试验装置提供CNAL 或CNAS 国家实验室认证或 A米CA 认证实验室的证书.设备的效率(节能指标)应由具有检测资质的第三方检测或经 A米CA 认证的实验室出具检测报告,并提供相关证明文件.设备外壳上应有明显运转方向标志(含气流方向标志),以及图纸设备编号(金属标牌).风机(含空调末端设备)接线盒的左右式定义如下:顺着气流方向(可逆转风机按照正转时气流方向),接线盒位于左手方向为左式;接线盒位于右手方向为右式.承包商应充分理解施工图工艺布置并深入工程现场,正确定出风机(含空调末端设备)接线盒的方向.用于消防一级负荷的设备(隧道风机、射流风机、排热风机)接线盒应适应矿物电缆能直接接入.2.2引用标准与规范2.2.1 隧道风机、射流风机、排热风机本技术规范充分引述有关的标准,提出的是最低限度的技术要求.投标商应提供符合以下技术规范最新版本的优质成熟产品.1) 主要规范及标准(1) 《一般用途轴流通风机技术条件》JB/T10562(2) 《风机用铸钢件技术条件》JB/T6888(3) 《采暖通风与空气调节设备涂装技术条件》JB/T(4) 《风机包装通用技术条件》JB/T6444(5) 《冷暖通风设备包装通用技术条件》JB/T9065(6) 《隧道用射流风机技术条件》JB/T10489(7) 《通风机转子平衡》JB/T9101(8) 《通风机型式、尺寸参数及性能曲线》GB/T3235(9) 《工业通风机通风机现场性能试验》GB10178(10) 《通风机叶轮超速试验》JB/T6445(11) 《射流风机性能测试方法》ISO13350(12) 《消防排烟风机耐高温试验方法》GA211(13) 《工业通风机用标准化风道进行性能试验》GB/T1236(14) 《通风机焊接质量检验》JB/T10213(15) 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985(16) 《通风机铆焊件技术要求》JB/T10214(17) 《空调用通风机安全要求》GB10080(18) 《风机和罗茨鼓风机噪声测量方法》GB/T2888(19) 《工业通风机噪声限值》JB/T8690(20) 《通风机噪声限值》JB/TQ341(21) 《通风机振动精度》JB/TQ334(22) 《通风机振动检测及其限值》JB/T6889(23) 《标牌》GB/T13306(24) 《地铁轴流通风机技术条件》JBT10533(25) 《通风机能效限定值及能效等级》(GB19761)2) 投标商应提供投标设备所采用的设计、制造、试验、测试、验收、安全、电器、控制等相关规范及标准作为投标附件.2.3度量衡与语言文字度量衡采用国际单位制“SI”.技术文件资料、标志标牌使用中文.2.4设备铭牌和标记2.4.1设备必须(至少)按照国家有关标准,设置有关的各种永久性的不易腐蚀的标牌,标签和标记.2.4.2设备铭牌、标签和标记上的中文按照生产厂家的惯例书写.2.5质量保证2.5.1承包人应有完善的合同设备的制造、运输、仓储、安装、试验、试运行和质保期服务全过程等(包括原材料选用和外购件选用)质量保证体系.2.5.2在合同执行期,发包人、业主、监理可随时检查质保体系中的任一环节.2.5.3承包人应对合同设备制造、运输、仓储和安装、试验、试运行、质保期等全过程,制订详细的质量保证计划,作为附件,纳入投标书.2.5.4对使用寿命有要求的零部件,在正常使用维护条件下,应保证寿命符合要求.对明显不符合寿命要求的零部件,承包人应无条件更换或负进一步责任.2.5.5所有设备零部件应采用统一标准、且具有良好的互换性,如设备到达施工现场开箱发现同一型号通用型零部件不具有互换性,发包人和监理不予接受,承包人应无条件更换,所造成的经济损失由承包人自行负责.2.5.6承包人应按照投标设备产品型号技术规格内容提供产品,如现场到货后,发包人或监理发现与产品规格不符、零部件产品质量不符合要求和标准性不符合要求,发包人和监理有权要求承包人无条件更换,并不予接受;产品零部件或整机在质保期范围内出现统一性缺陷而无法处理则承包人应无条件实行召回处理.2.5.7承包人应保证主要部件符合技术要求,在任何时候,发包人、业主、监理发现产地、规格、型号、技术参数等不符合技术要求,承包人应无偿更换或负进一步责任.2.5.8承包人负责提供本工程施工所必需的施工机具和相应的施工技术支持.2.6资料提供2.6.1质量程序文件承包商管理部门对质量的政策、目的和保证应有明确定义并制订文件.承包商应保证该政策在各级组织范围内已经理解、贯彻和执行.承包商应建立和贯彻以明文规定了的质量保证体系,作为保证产品符合技术要求的一种手段.承包商应介绍现行有效的成文的质量保证体系.2.6.2 概述(1)承包人向发包人提供的图纸、手册和技术文件应充分、广泛和详细地说明系统及其部件的性能、原理、结构和尺寸以及部件的型号、规格和技术参数等,使发包人能够实现对设备的操作、检查、修理、试验、调整和维护.(2)有关的设计图纸及软件应无偿提供,承包人不应以产品的保密拒绝提供这些文件,但发包人承诺为承包人保密.(3)在进行工程任一部分前,承包人应向发包人提交有关的图纸、技术规格、设计标准、分析报告、计算书和规定的所有其他文件,以进行确认.提交的文件应在发包人确认后才可开始使用.(4)正式提交的图纸、说明和设计应具有承包人授权代表审核签字,证明提交的资料是用于本工程且正确无误.(5)承包人应对所提供的全部文件的正确性、完备性和及时性负完全责任.(6)承包人提交的文件和图纸均应符合中国的制图标准.所有文件都应表示出项目名称、承包人名称、发包人名称、日期和版本索引,标题、序号和比例.(7)承包人提供的图纸、手册和技术文件,产品在国内生产的,应使用中文;产品由国外设备商在国外生产的,应使用中文和英文.(8)发包人为了搞清设备与其他系统的接口,所需要的有关设备的技术资料,当需要和要求时,承包人应予提供.(9)图纸、手册和技术文件在设备设计和制造过程中有更新时,承包人应及时向发包人提供最新的更新部分.(10)手册和技术文件应采用活页式.承包人应保证所有的图纸、手册和技术文件的格式与发包人的要求相一致.(11)资料的内容和文整应满足重庆市档案管理及重庆市轨道交通(集团)有限公司档案管理规定.2.6.3图纸、手册和技术文件(1)概述承包商向发包人提供的图纸、手册和技术文件应齐全、全面详细地说明系统及其部件的性能、原理、结构和尺寸以及部件的型号、规格和技术参数,使发包人能够实现对设备的操作、检查、修理、试验、调整和维护.有关的设计图纸及软件应无偿提供,承包商不应以产品的保密拒绝提供这些文件,但发包人承诺为承包人保密.承包商应对所提供的全部文件、图纸等资料的正确性、完备性和及时性负完全责任,发包人对此的批准并不能减少或解除承包商对于该图正确性所负的责任.对频繁使用的参考资料,承包商应提供副本供发包人使用.发包人有权在认为文件、图纸和资料等数量不能满足维修需要时,向承包商要求增加必要的图纸.承包商提交的文件和图纸均应符合中国的制图标准.所有技术文件、图纸都宜使用中文,字迹清楚,内容完整,采用国际单位制(SI)单位、中国国家标准通用图形和符号.电子文件应用米icrosoft office 2003 for windows(或以上版本)的形式提交.图形、电路图和机械图等还应提供合适软件平台,如 Autocad 2004 for windows(以上版本)等.所有文件都应提交 2 套电子文件(光盘).发包人为了搞清设备与其他系统的接口,所需要的有关设备的技术资料,当需要和要求时,承包商应予提供.图纸、手册和技术文件、相关标准等在设备设计和制造过程中有更新时,承包商应及时向发包人提供最新的更新部分.(2)图纸承包商应提供设备安装资料、设计所需的图纸和技术说明,并详细说明与各相关系统的接口标准. 配合完成设备的安装设计.提供图纸的要求:(1)为本项目下动力照明系统设备设计、生产的产品,应提供全部的图纸.(2)对所有电子设备,应提供电路板的原理方块图、电路图、元件布置图和明细表等.资料应能满足业主测试,查找到电路板上故障点,可以相应规格的元件更换的要求.(3)电路图和元件布置图上的元件应做出一致的标注,明细表上应写明元件的规格编号,保证业主可按此规格编号向承包人或从市场上采购到相同的元件.(4)如果一张图纸的功能己在另一张图纸中完全实现,可不再单独提供.(5)发包人应把图纸和计算的其中 l 份加盖批准或加注批准后返回给承包商.在后者情形中,图纸上应有标记,说明承包商或发包人为使其符合合同而要求做的修改.承包商应修改后重新提交 5 份需要确认的图纸和计算,直到获得批准.承包商正式提交的图纸和设计文件应有相应的证明(承包商法人签字),以表明在此所示的资料已经过承包商审核并对本工程的使用是正确的.仅供参考的图纸必须明确注明,不需批准.承包商的图纸应提供给有权使用该图纸的发包人,而发包人只将其用于本工程的完成、操作、维护、调整和维修.(3)操作手册操作手册应为设备操作人员在设备的操作和检查提供指导.操作手册应至少包括以下内容:设备概述;主要功能说明;操作指南;故障状态.同类设备,承包人应向发包人提供 10 套完整的装订好的手册和相应的 2 套电子文件.操作手册应用中文编制.(4)维修手册维修手册应为设备维修人员的维护、检查、运营、修理和调整提供指导.维护文件应包括设备的操作说明以及预防维护和故障维修说明.为故障查找分析和现场修理工作需要提供的操作资料,应包括设备如何操作的简要介绍、总图和方框图说明等.详细的结构图、逻辑图和流程图在需要时也应提供,手册中含:设备各级检修的内容、要求、方法、程序、设备、工具、材料等方面的详细说明;对主要的故障部件的更换、调整和测试的详细说明.承包商应与发包人协商,以合适的格式进行提供.同类设备,承包商应提供 l0 套完整的装订好的手册和 2 套相应的电子文件.维修手册应用中文编制.(5)技术文件在开始本项目各项工作之前,承包商应向发包人提交详细的相关的技术文件(包括图纸、设计、最终设计数据、设计分析和设计计算,以及其他研究资料及详尽的技术参数、试验计划、大纲等).包括所有外购设备的产品目录、说明、制造厂的产品说明、测试报告、主要特性和手册等,这些资料应能充分表明该设备与合同的要求相符.提供的技术文件,其内容须与所提供的设备一致.(1)发包人有权复制承包商提供的资料,用于设备的维修管理.(2)承包商应提供的技术文件应包括但不限于:1.设备的过程及最终技术文件;2.试验大纲及试验报告;3.非国标但经双方确认的标准.(3)最终技术文件应包括但不限于下列内容:1.设备总说明;2.设备总图、结构图、零部件图;3.设备的详细电路图及其说明;4.设备的最终技术参数;5.设备布置;6.计算结果;7.设备及材料清单.承包商应向发包人提供 5 份完整的装订好的文件和相应的电子文件.(6)试验报告承包商在设备每一阶段的检验验收测试完成后的 2 周内向发包人递交一式 5份试验报告,试验报告应包括所有测试记录,该记录应详尽到可使发包人得以就其真实性及准确性进行评定.该报告的格式应适合确定设备测试程序,并含以正确的顺序列出所需要的全部检验和测试容.所有试验结果均应记录在测试报告中,由承包商签字确认.(7)图纸、手册和技术文件的确认承包商在进行项目的任一部份前,应向发包人提交有关的图纸、技术规格、设计标准、分析报告、计算书和规定的所有其他文件,经发包人确认后才可开始使用.正式提交的图纸、说明和设计应具有承包商审核签字,证明提交的资料是用于本工程且正确无误的.承包商用于生产的图纸、手册和文件,应是经过发包人确认的图纸、手册和文件.发包人的确认仅表明发包人已同意承包商按图生产,这不能减轻承包商应承担的任何责任.如果图纸、手册和文件经过了确认,承包商未经发包人认可不按图生产,发包人有权拒绝接收产品.图纸、手册和文件确认的具体范围、时间在合同谈判阶段决定.(8)图纸、手册和技术文件的交付承包商所提供的技术文件的装运批次、时间及其它条件应符合合同要求.以邮寄方式递交的技术文件:技术文件交邮后,承包商应在 24 小时内将技术文件的交邮日期、邮单号、技术文件的详细清单、件数及重量、合同号等以传真或电报通知发包人.图纸、手册和技术文件交付清单合同执行期间承包商应提供最新的资料交付清单和修改清单,以维持发包人图纸和技术文件的不断更新.2.7维修、保养2.7.1通过竣工验收发包人接收后,正式开始24个月质保期.2.7.2在质保期内,承包人继续对所有安装和提供的设备负责,并保证设备所有功能、标准、接口等都满足设计的要求.(1)质保期内,发包人、监理工程师、承包人将抽测各种测试项目,检查各系统的可靠性和稳定性.(2)质保期内,承包人免费协助发包人对各系统维护和管理,负责维修、更换零部件,其人员的差旅费自负.(3)所有作更换的零件/材料,须是原厂标准生产的零件/材料.对于在保修期内找到的缺陷或其它过失而进行的修理或更换的零件/材料,其保修期自动延长6 个月.(4)质保期内,如果由于承包人责任,故障的设备和材料需要更换或修理时,在修理期间不可使用属于发包人的备件,由投标人提供备件.(5)质保期内服务的工作必须全部由承包人直接完成,承包人须证明其在重庆有足够能力进行保养和维修工作.(6)设备投入使用后,除紧急抢修外,在维护保养时间上要服从发包人的安排.(7)承包人必须制定详细的质保期服务计划并纳入投标文件中,其内容必须包含设备维保方案、维保组织机构、维保人员配备(应具备相应资质)、备品备件供应、维保质量管理等内容.(8)承包人应在投标书中单独列出质保期维修保养服务的明细内容及费用明细表,此费用应计入投标总价.(9)质保期服务响应时间应在承包人接到发包人通知24小时内赶到现场服务.若遇重大突发事件需紧急服务时,承包人应于2小时内抵达现场.2.7.3质保期后服务(1)发包人方需要时,及时提供有偿的紧急维修服务;(2)设备的维护时间要满足发包人对运营的需要;(3)承包人承诺为发包人提供设备维护终生的技术支持和服务.承包人在系统寿命期内仍有责任以优惠方式对系统发生的问题协助处理.2.8设计联络2.8.1设计的基本要求(1)设备的设计应全面符合中华人民共和国国家标准及其它有关技术标准和法规要求的要求,。

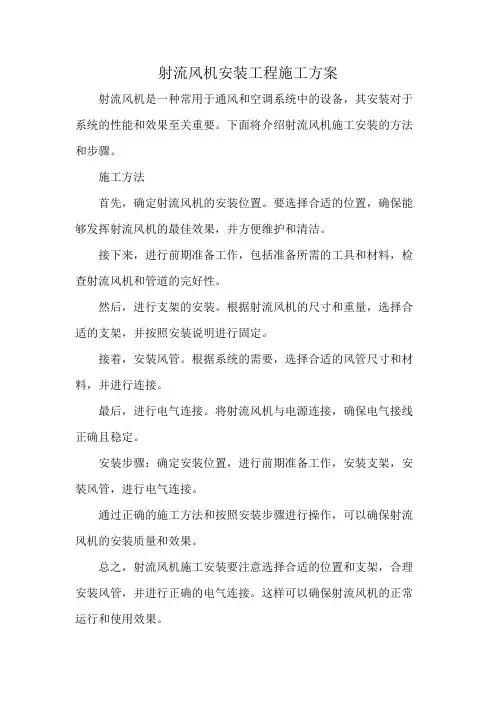

射流风机安装工程施工方案
射流风机是一种常用于通风和空调系统中的设备，其安装对于系统的性能和效果至关重要。

下面将介绍射流风机施工安装的方法和步骤。

施工方法
首先，确定射流风机的安装位置。

要选择合适的位置，确保能够发挥射流风机的最佳效果，并方便维护和清洁。

接下来，进行前期准备工作，包括准备所需的工具和材料，检查射流风机和管道的完好性。

然后，进行支架的安装。

根据射流风机的尺寸和重量，选择合适的支架，并按照安装说明进行固定。

接着，安装风管。

根据系统的需要，选择合适的风管尺寸和材料，并进行连接。

最后，进行电气连接。

将射流风机与电源连接，确保电气接线正确且稳定。

安装步骤：确定安装位置，进行前期准备工作，安装支架，安装风管，进行电气连接。

通过正确的施工方法和按照安装步骤进行操作，可以确保射流风机的安装质量和效果。

总之，射流风机施工安装要注意选择合适的位置和支架，合理安装风管，并进行正确的电气连接。

这样可以确保射流风机的正常运行和使用效果。

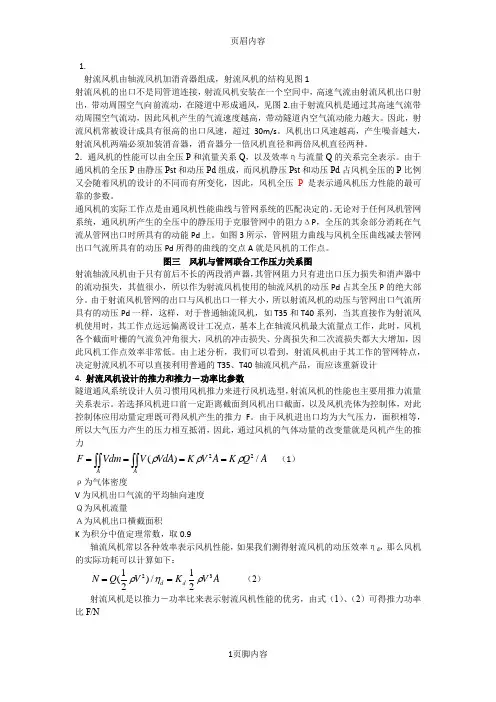

1.射流风机由轴流风机加消音器组成，射流风机的结构见图1射流风机的出口不是同管道连接，射流风机安装在一个空间中，高速气流由射流风机出口射出，带动周围空气向前流动，在隧道中形成通风，见图2.由于射流风机是通过其高速气流带动周围空气流动，因此风机产生的气流速度越高，带动隧道内空气流动能力越大。

因此，射流风机常被设计成具有很高的出口风速，超过30m/s 。

风机出口风速越高，产生噪音越大，射流风机两端必须加装消音器，消音器分一倍风机直径和两倍风机直径两种。

2．通风机的性能可以由全压P 和流量关系Q ，以及效率η与流量Q 的关系完全表示。

由于通风机的全压P 由静压Pst 和动压Pd 组成，而风机静压Pst 和动压Pd 占风机全压的P 比例又会随着风机的设计的不同而有所变化，因此，风机全压P 是表示通风机压力性能的最可靠的参数。

通风机的实际工作点是由通风机性能曲线与管网系统的匹配决定的。

无论对于任何风机管网系统，通风机所产生的全压中的静压用于克服管网中的阻力ΔP ，全压的其余部分消耗在气流从管网出口时所具有的动能Pd 上。

如图3所示，管网阻力曲线与风机全压曲线减去管网出口气流所具有的动压Pd 所得的曲线的交点A 就是风机的工作点。

图三 风机与管网联合工作压力关系图射流轴流风机由于只有前后不长的两段消声器，其管网阻力只有进出口压力损失和消声器中的流动损失，其值很小，所以作为射流风机使用的轴流风机的动压Pd 占其全压P 的绝大部分。

由于射流风机管网的出口与风机出口一样大小，所以射流风机的动压与管网出口气流所具有的动压Pd 一样，这样，对于普通轴流风机，如T35和T40系列，当其直接作为射流风机使用时，其工作点远远偏离设计工况点，基本上在轴流风机最大流量点工作，此时，风机各个截面叶栅的气流负冲角很大，风机的冲击损失、分离损失和二次流损失都大大增加，因此风机工作点效率非常低。

由上述分析，我们可以看到，射流风机由于其工作的管网特点，决定射流风机不可以直接利用普通的T35、T40轴流风机产品，而应该重新设计4. 射流风机设计的推力和推力－功率比参数隧道通风系统设计人员习惯用风机推力来进行风机选型，射流风机的性能也主要用推力流量关系表示。
