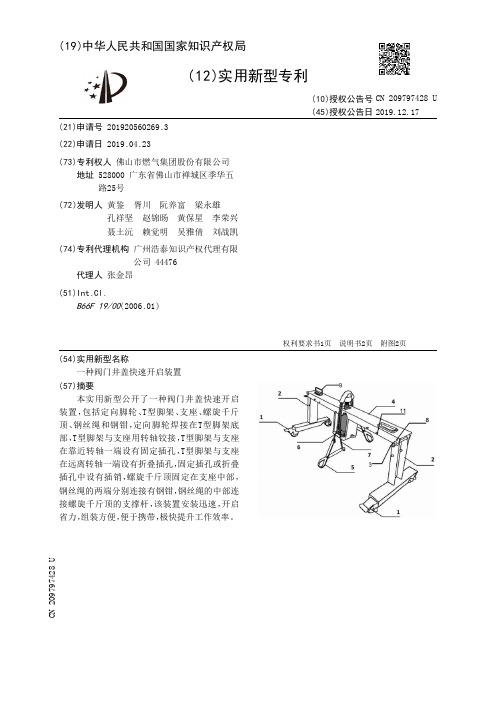

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920560269.3(22)申请日 2019.04.23(73)专利权人 佛山市燃气集团股份有限公司地址 528000 广东省佛山市禅城区季华五路25号(72)发明人 黄鉴 胥川 阮养富 梁永雄 孔祥坚 赵锦旸 黄保星 李荣兴 聂土沅 赖觉明 吴雅倩 刘战凯 (74)专利代理机构 广州浩泰知识产权代理有限公司 44476代理人 张金昂(51)Int.Cl.B66F 19/00(2006.01)(54)实用新型名称一种阀门井盖快速开启装置(57)摘要本实用新型公开了一种阀门井盖快速开启装置,包括定向脚轮、T型脚架、支座、螺旋千斤顶、钢丝绳和钢钳,定向脚轮焊接在T型脚架底部,T型脚架与支座用转轴铰接,T型脚架与支座在靠近转轴一端设有固定插孔,T型脚架与支座在远离转轴一端设有折叠插孔,固定插孔或折叠插孔中设有插销,螺旋千斤顶固定在支座中部,钢丝绳的两端分别连接有钢钳,钢丝绳的中部连接螺旋千斤顶的支撑杆,该装置安装迅速,开启省力,组装方便,便于携带,极快提升工作效率。
权利要求书1页 说明书2页 附图2页CN 209797428 U 2019.12.17C N 209797428U权 利 要 求 书1/1页CN 209797428 U1.一种阀门井盖快速开启装置,包括定向脚轮、T型脚架、支座、螺旋千斤顶、钢丝绳和钢钳,其特征在于,所述定向脚轮焊接在所述T型脚架底部,所述T型脚架与所述支座用转轴铰接,所述T型脚架与所述支座在靠近所述转轴一端设有固定插孔,所述T型脚架与所述支座在远离所述转轴一端设有折叠插孔,所述固定插孔或所述折叠插孔中设有插销,所述螺旋千斤顶固定在所述支座中部,所述钢丝绳的两端分别连接有所述钢钳,所述钢丝绳的中部连接所述螺旋千斤顶的支撑杆。
2.根据权利要求1所述的一种阀门井盖快速开启装置,其特征在于,所述定向脚轮带有锁定装置。

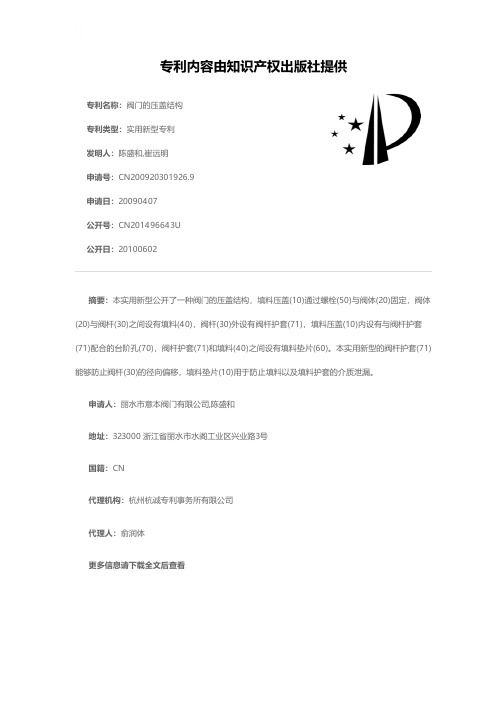

专利名称:阀门的压盖结构专利类型:实用新型专利
发明人:陈盛和,崔远明
申请号:CN200920301926.9申请日:20090407
公开号:CN201496643U
公开日:
20100602
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种阀门的压盖结构,填料压盖(10)通过螺栓(50)与阀体(20)固定,阀体(20)与阀杆(30)之间设有填料(40),阀杆(30)外设有阀杆护套(71),填料压盖(10)内设有与阀杆护套(71)配合的台阶孔(70),阀杆护套(71)和填料(40)之间设有填料垫片(60)。
本实用新型的阀杆护套(71)能够防止阀杆(30)的径向偏移,填料垫片(10)用于防止填料以及填料护套的介质泄漏。
申请人:丽水市意本阀门有限公司,陈盛和
地址:323000 浙江省丽水市水阁工业区兴业路3号
国籍:CN
代理机构:杭州杭诚专利事务所有限公司
代理人:俞润体
更多信息请下载全文后查看。

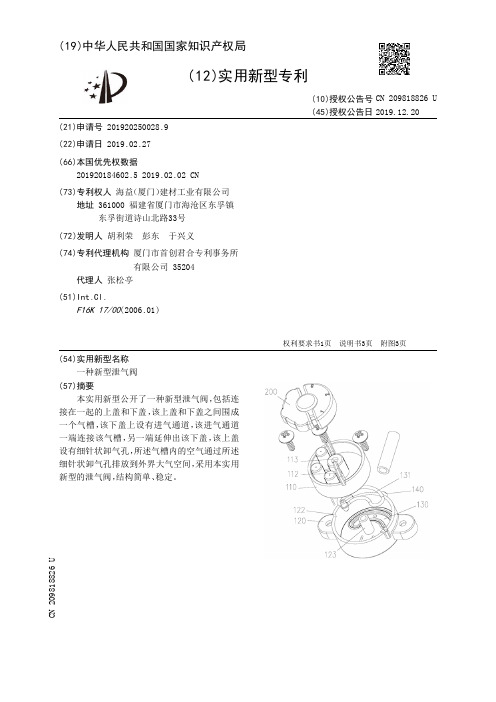

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920250028.9(22)申请日 2019.02.27(66)本国优先权数据201920184602.5 2019.02.02 CN(73)专利权人 海益(厦门)建材工业有限公司地址 361000 福建省厦门市海沧区东孚镇东孚街道诗山北路33号(72)发明人 胡利荣 彭东 于兴义 (74)专利代理机构 厦门市首创君合专利事务所有限公司 35204代理人 张松亭(51)Int.Cl.F16K 17/00(2006.01)(54)实用新型名称一种新型泄气阀(57)摘要本实用新型公开了一种新型泄气阀,包括连接在一起的上盖和下盖,该上盖和下盖之间围成一个气槽,该下盖上设有进气通道,该进气通道一端连接该气槽,另一端延伸出该下盖,该上盖设有细针状卸气孔,所述气槽内的空气通过所述细针状卸气孔排放到外界大气空间,采用本实用新型的泄气阀,结构简单、稳定。
权利要求书1页 说明书3页 附图3页CN 209818826 U 2019.12.20C N 209818826U权 利 要 求 书1/1页CN 209818826 U1.一种新型泄气阀,其特征在于:包括连接在一起的上盖和下盖,该上盖和下盖之间围成一个气槽,该下盖上设有进气通道,该进气通道一端连接该气槽,另一端延伸出该下盖,该上盖设有细针状卸气孔,所述气槽内的空气通过所述细针状卸气孔排放到外界大气空间。
2.根据权利要求1所述的一种新型泄气阀,其特征在于:该气槽的四周设有密封圈,该上盖和下盖配合夹持住该密封圈,该进气通道一端连通该气槽的底面,该细针状卸气孔连通该气槽的顶面。
3.根据权利要求2所述的一种新型泄气阀,其特征在于:该上盖和下盖的外轮郭均为圆形,该上盖可相对该下盖转动,该气槽是弧形状,该细针状卸气孔是多个间隔排列在一条弧线上,转动该上盖可使一个或者是多个细针状卸气孔接通该气槽。

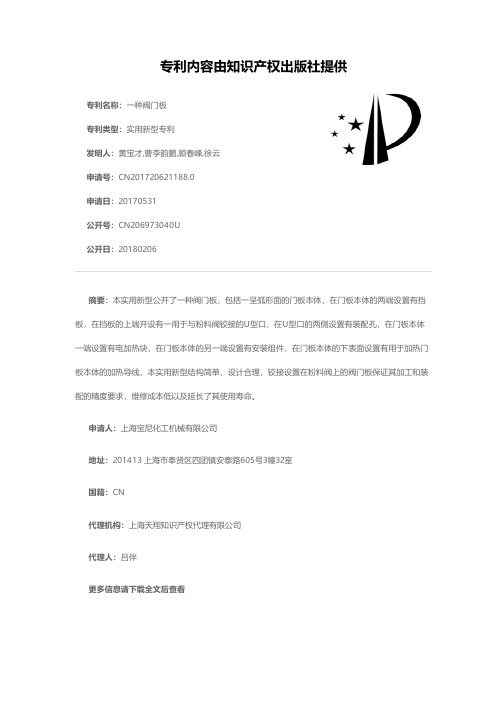

专利名称:一种阀门板
专利类型:实用新型专利
发明人:黄宝才,曹李韵鹏,顾春峰,徐云申请号:CN201720621188.0
申请日:20170531
公开号:CN206973040U
公开日:
20180206
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种阀门板,包括一呈弧形面的门板本体,在门板本体的两端设置有挡板,在挡板的上端开设有一用于与粉料阀铰接的U型口,在U型口的两侧设置有装配孔,在门板本体一端设置有电加热块,在门板本体的另一端设置有安装组件,在门板本体的下表面设置有用于加热门板本体的加热导线,本实用新型结构简单、设计合理,铰接设置在粉料阀上的阀门板保证其加工和装配的精度要求,维修成本低以及延长了其使用寿命。
申请人:上海宝尼化工机械有限公司
地址:201413 上海市奉贤区四团镇安泰路605号3幢32室
国籍:CN
代理机构:上海天翔知识产权代理有限公司
代理人:吕伴
更多信息请下载全文后查看。
[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2646535Y [45]授权公告日2004年10月6日[21]ZL 专利号200320113138.X [21]申请号200320113138.X[22]申请日2003.10.29[73]专利权人河南东风电力工程有限公司地址454591河南省沁阳市工业园区[72]设计人张有明 张金雍 张联芳 张鸿志 张有智张鉴 [74]专利代理机构郑州联科专利事务所代理人田小伍[51]Int.CI 7F16L 59/16权利要求书 1 页 说明书 2 页 附图 3 页[54]实用新型名称阀门保护罩[57]摘要阀门保护罩,属于流体管道附属用品技术领域。
由相互扣合的两个对称的半腔构成,两半腔边缘上设有弧形豁口。
两个半腔呈阴、阳两瓣结构,阴瓣轴向边缘带有外翻的L形折边,阳瓣轴向边缘带有外翻水平折边,阳瓣两折边边缘之间垂直距离等于阴瓣两折边竖边内缘之间垂直距离。
两个半腔轴向边缘设有水平折边,两半腔折边上对应位置设有连接件。
两个半腔轴向边缘设有水平折边,两半腔一侧折边铰连,另一侧边缘设有固定件。
两半腔内壁覆设有保温材料层。
本实用新型安装、维修简单。
200320113138.X权 利 要 求 书第1/1页 1、阀门保护罩,其特征在于,由相互扣合的两个对称的半腔构成,两半腔边缘上设有弧形豁口。
2、如权利要求1所述的阀门保护罩,其特征在于,两个半腔呈阴、阳两瓣结构,阴瓣轴向边缘带有外翻的L形折边,阳瓣轴向边缘带有外翻水平折边,阳瓣两折边边缘之间垂直距离等于阴瓣两折边竖边内缘之间垂直距离。
3、如权利要求1所述的阀门保护罩,其特征在于,两个半腔轴向边缘设有水平折边,两半腔折边上对应位置设有连接件。
4、如权利要求1所述的阀门保护罩,其特征在于,两个半腔轴向边缘设有水平折边,两半腔一侧折边铰连,另一侧边缘设有固定件。
5、如权利要求1、2、3或4所述的阀门保护罩,其特征在于,两半腔内壁覆设有保温材料层。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920560270.6
(22)申请日 2019.04.23
(73)专利权人 佛山市燃气集团股份有限公司
地址 528000 广东省佛山市禅城区季华五
路25号
(72)发明人 阮养富 梁永雄 黄鉴 孔祥坚
郑海川 梁碧云 赵锦旸 胥川
王晨阳
(74)专利代理机构 广州浩泰知识产权代理有限
公司 44476
代理人 张金昂
(51)Int.Cl.
F16K 41/02(2006.01)
(54)实用新型名称
一种埋地阀门压盖
(57)摘要
本实用新型涉及一种埋地阀门压盖,包括压
盖体、阀杆和阀盖,所述压盖体为一体空心结构,
包括对称的两个支端、两道密封圈槽和空心圆柱
端,且所述两道密封圈槽均位于所述压盖体内
壁;所述阀杆为非等径的圆柱一体结构,且插入
所述压盖体空心中;所述阀盖为空心结构的圆柱
盘,且所述阀盖空心中插入压盖体的空心圆柱
端;对压盖体增加了两道O形密封圈,能防止沙粒
进入阀杆和压盖体空隙内,保护阀内的密封件和
使压盖不容易磨损,能延长阀杆的使用寿命;该
结构简单合理,提升了阀门的安全性,
实用性强。
权利要求书1页 说明书3页 附图2页CN 209800846 U 2019.12.17
C N 209800846
U
权 利 要 求 书1/1页CN 209800846 U
1.一种埋地阀门压盖,包括压盖体、阀杆和阀盖,其特征在于,所述压盖体为一体空心结构,包括对称的两个支端、两道密封圈槽和空心圆柱端,且所述两道密封圈槽均位于所述压盖体空心结构内壁;所述阀杆为四段非等径的圆柱一体结构,且穿插入压盖体空心中;所述阀盖为空心结构的圆柱盘,且所述阀盖空心中插入所述空心圆柱端。
2.根据权利要求1所述的一种埋地阀门压盖,其特征在于:所述压盖的两个支端分别为第一支端和第二支端,且第一支端和第二支端分别有第一圆孔和第二圆孔。
3.根据权利要求1所述的一种埋地阀门压盖,其特征在于:所述阀杆圆柱中间段的直径比所述压盖体的内径小1-5mm,且所述阀杆两端的圆柱直径小于中间段的直径。
4.根据权利要求1所述的一种埋地阀门压盖,其特征在于:所述压盖体的两个支端分别通过螺纹与阀盖进行固定连接。
5.根据权利要求1所述的一种埋地阀门压盖,其特征在于:所述两道密封圈槽分别为第一密封槽和第二密封槽,且所述密封槽中分别装有O型密封圈,且在两道O型密封圈中间缝隙中加入密封脂。
2。
