【CN209262290U】一种新型燃气阀门【专利】

专利名称：一种燃气阀
专利类型：实用新型专利
发明人：梁源昌,陈锡阳
申请号：CN200820050118.5申请日：20080701
公开号：CN201273606Y
公开日：
20090715
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种燃气阀。

它包括连为一体的流量控制阀和安全阀，流量控制阀的阀座和电磁阀座设置有贯通的通孔，通孔内安装有顶杆，顶杆的一端对接有胶棒，胶棒和电磁阀构成弹性连接，使电磁阀受力均匀，性能稳定，延长了燃气阀的使用寿命，其结构简单、加工方便、成本低，具有良好的市场前景。

申请人：梁源昌
地址：528415 广东省中山市小榄镇九洲基七村工业区
国籍：CN
代理机构：江门嘉权专利商标事务所有限公司
代理人：张萍
更多信息请下载全文后查看。

专利名称：一种燃气控制阀专利类型：实用新型专利
发明人：叶远璋,钟立华
申请号：CN200620057025.6申请日：20060328
公开号：CN2898475Y
公开日：
20070509
专利内容由知识产权出版社提供
摘要：本实用新型是一种燃气控制阀。

包括有密封帽(1)、密封帽托架(2)、弹簧(3)、导磁架(5)、线圈总成(6)、动铁芯(7)、静铁封闭板(8)，其中导磁架(5)为中空的筒体，线圈总成(6)置于导磁架(5)内，静铁封闭板(8)固装在导磁架(5)的下部，动铁芯(7)置于线圈总成(6)内，其端部露置在导磁架(5)外，且与密封帽(1)连接，在密封帽(1)底部与导磁架(5)的顶部之间依次套有密封帽托架(2)、弹簧(3)。

上述线圈总成(6)与导磁架(5)之间的接触面上套有密封圈(4)，线圈总成(6)与静铁封闭板(8)之间的接触面上套有密封圈(9)。

本实用新型可保证产品质量、易大批量生产、成本低、工作性能稳定，结构简单，制作容易。

申请人：广东万和集团有限公司
地址：528305 广东省佛山市顺德区容桂街道红旗中路80号
国籍：CN
代理机构：广州粤高专利代理有限公司
代理人：林丽明
更多信息请下载全文后查看。

专利名称：一种燃气阀
专利类型：实用新型专利
发明人：包明
申请号：CN201822147496.1申请日：20181220
公开号：CN209557699U
公开日：
20191029
专利内容由知识产权出版社提供
摘要：本实用新型涉及厨房用品技术领域，具体涉及一种燃气阀，包括阀体和阀芯，阀芯中心轴远离阀体方向为第一方向，阀芯为筒体，阀芯上沿第一方向设置有与阀芯内部连通的调节口和点火气出口；点火气出口所在的侧壁向内凸起形成狭窄部，阀芯内还设置有控制阀，包括密封座、杆体和第一弹性件，杆体的两端向其侧边延伸，密封座位于狭窄部远离调节口的一侧上，杆体的中部位置穿过狭窄部和密封座，第一弹性件位于杆体远离调节口的一侧与密封座之间，本实用新型通过狭窄部与控制阀的设计，能够将点火、调节一体化，避免传统燃气阀的内部结构的复杂，减低加工难度，提升耐久度，同时也方便维修，减少点火的的复杂操作。

申请人：包明
地址：441300 湖北省随州市曾都区府河镇拱桥河村二组
国籍：CN
代理机构：厦门智慧呈睿知识产权代理事务所(普通合伙)
代理人：杨玉芳
更多信息请下载全文后查看。

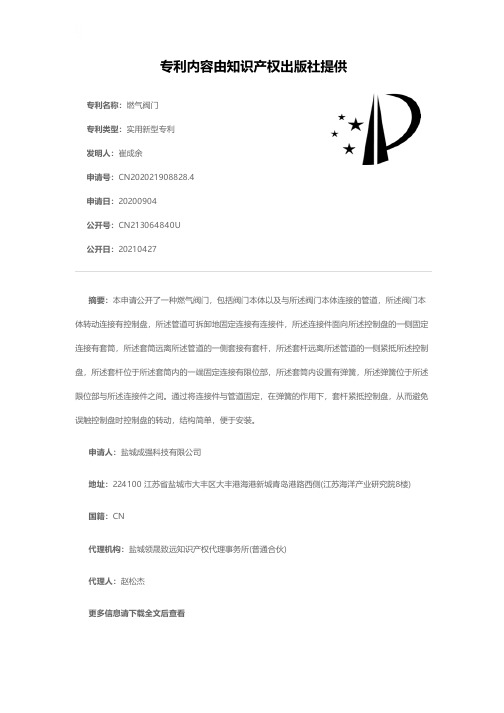

专利名称：燃气阀门
专利类型：实用新型专利
发明人：崔成余
申请号：CN202021908828.4申请日：20200904
公开号：CN213064840U
公开日：
20210427
专利内容由知识产权出版社提供
摘要：本申请公开了一种燃气阀门，包括阀门本体以及与所述阀门本体连接的管道，所述阀门本体转动连接有控制盘，所述管道可拆卸地固定连接有连接件，所述连接件面向所述控制盘的一侧固定连接有套筒，所述套筒远离所述管道的一侧套接有套杆，所述套杆远离所述管道的一侧紧抵所述控制盘，所述套杆位于所述套筒内的一端固定连接有限位部，所述套筒内设置有弹簧，所述弹簧位于所述限位部与所述连接件之间。

通过将连接件与管道固定，在弹簧的作用下，套杆紧抵控制盘，从而避免误触控制盘时控制盘的转动，结构简单，便于安装。

申请人：盐城成强科技有限公司
地址：224100 江苏省盐城市大丰区大丰港海港新城青岛港路西侧(江苏海洋产业研究院8楼)国籍：CN
代理机构：盐城领晟致远知识产权代理事务所(普通合伙)
代理人：赵松杰
更多信息请下载全文后查看。

专利名称：一种燃气阀
专利类型：实用新型专利
发明人：谢启标,萧瑞源
申请号：CN200820051973.8申请日：20080807
公开号：CN201273607Y
公开日：
20090715
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种燃气阀，包括阀体、阀座，阀芯和转轴，阀座安装有导电片，导电片与阀座之间设置有绝缘垫，转轴上安装有一金属触片，使用时压下转轴，首先金属触片与导电片接触接通点火电源，与设置在喷咀口处的相反电极形成放电回路，然后随着阀芯的转动，喷出的燃气立刻被点燃，实现了先点火后喷气的点火方式，在喷咀口处不会有燃气聚集，不会发生爆燃、爆炸等安全事故，提高了燃气阀的安全性；另外，由于采用该结构不需要另外设置点火气道，简化了燃气阀的结构、减小了燃气阀的体积、节省了原材料、减小了加工难度、降低了生产成本，可广泛适用于燃气灶具、燃气烧烤炉、燃气热水器等。

申请人：谢启标,萧瑞源
地址：528400 广东省中山市小榄镇联明路40号
国籍：CN
代理机构：江门嘉权专利商标事务所有限公司
代理人：张海文
更多信息请下载全文后查看。

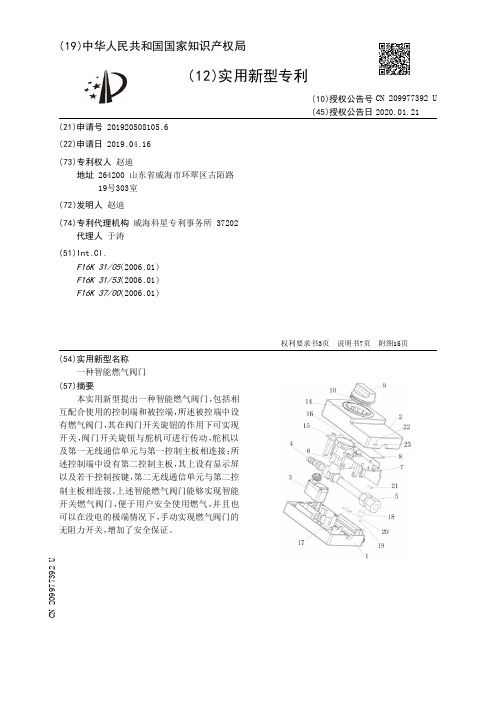

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920508105.6(22)申请日 2019.04.16(73)专利权人 赵迪地址 264200 山东省威海市环翠区古陌路19号303室(72)发明人 赵迪　(74)专利代理机构 威海科星专利事务所 37202代理人 于涛(51)Int.Cl.F16K 31/05(2006.01)F16K 31/53(2006.01)F16K 37/00(2006.01)(54)实用新型名称一种智能燃气阀门(57)摘要本实用新型提出一种智能燃气阀门，包括相互配合使用的控制端和被控端，所述被控端中设有燃气阀门，其在阀门开关旋钮的作用下可实现开关，阀门开关旋钮与舵机可进行传动，舵机以及第一无线通信单元与第一控制主板相连接；所述控制端中设有第二控制主板，其上设有显示屏以及若干控制按键，第二无线通信单元与第二控制主板相连接。

上述智能燃气阀门能够实现智能开关燃气阀门，便于用户安全使用燃气，并且也可以在没电的极端情况下，手动实现燃气阀门的无阻力开关，增加了安全保证。

权利要求书3页 说明书7页 附图15页CN 209977392 U 2020.01.21C N 209977392U权　利　要　求　书1/3页CN 209977392 U1.一种智能燃气阀门，其特征在于：包括相互配合使用的控制端和被控端，其中：所述被控端包括相互配合的盒体下盖(1)和盒体上盖(2)，在所述盒体下盖(1)和盒体上盖(2)所形成的空腔内设有燃气阀门(4)，所述燃气阀门(4)的阀门主体(5)的两端均穿过盒体下盖(1)和盒体上盖(2)，裸漏在外，设置在阀门主体(5)上的阀门开关(6)局部穿过中档固定件(7)上设置的圆柱状安装孔(15)，所述中档固定件(7)设置在盒体下盖(1)和盒体上盖(2)所形成的空腔内，所述阀门开关(6)在阀门开关旋钮(9)的带动下可转动，以实现燃气阀门(4)的开关；所述阀门开关旋钮(9)的圆环状底端(13)的外壁处设有半边齿轮(10)，所述半边齿轮(10)处在所述圆柱状安装孔(15)的外壁处，所述半边齿轮(10)与设置在所述盒体下盖(1)和盒体上盖(2)所形成的空腔内的舵机(3)的主输出齿轮(40)相啮合，设置在所述圆柱状安装孔(15)上的两个限位挡块(16)用于限制所述半边齿轮(10)的转动范围；所述阀门开关旋钮(9)的手动的操作端(54)穿过盒体上盖(2)上设置的第一圆孔(14)，所述阀门开关旋钮(9)的操作端(54)处在盒体上盖(2)的上方，在所述阀门开关旋钮(9)上还设有圆环挡块(12)，所述圆环挡块(12)的直径大于所述第一圆孔(14)的直径，使得所述阀门开关旋钮(9)不能进行上下运动，只能进行旋转运动；在所述中档固定件(7)上还设有第一控制主板(8)，所述第一控制主板(8)通过电池或者外接电源进行供电，所述舵机(3)与所述第一控制主板(8)相连接；设置在所述盒体下盖(1)和盒体上盖(2)所形成的空腔内的燃气探测器(17)、警报喇叭(18)、无线信号发射按钮(19)、第一无线通信单元(E)以及第一电源接口(21)分别通过导线与所述第一控制主板(8)相连接，在所述盒体上盖(2)或盒体下盖(1)上设有第一开口(22)和第二开口(23)，所述无线信号发射按钮(19)位于所述第一开口(22)处，所述第一电源接口(21)位于第二开口(23)处；在所述盒体下盖(1)和盒体上盖(2)所形成的空腔内还设有电池仓，用于安装电池；所述控制端包括相互配合的外壳(41)和面板(46)，在所述外壳(41)和面板(46)所形成的空腔内设有第二控制主板(43)，所述第二控制主板(43) 经由设置在该空腔内的电池(42)或者外接电源进行供电，在所述第二控制主板(43)上设有显示屏(44)以及若干控制按键(45)，在所述面板(46)上的对应位置设有显示窗(47)和按键触摸位(48)，设置在所述外壳(41)和面板(46)所形成的空腔内的第二无线通信单元(g)、第二电源接口(50)、电池充电接口(51)和喇叭(52)分别通过导线与所述第二控制主板(43)相连接，在所述外壳(41)上还设有第三开口和第四开口，所述第二电源接口(50)位于第三开口处，所述电池充电接口(51)位于第四开口处，在所述外壳(41)上还设有与喇叭(52)相对应的扬声孔。

专利名称：一种燃气阀门
专利类型：发明专利
发明人：刘波,张明,王涛锋
申请号：CN201811500830.5申请日：20181203
公开号：CN111255919A
公开日：
20200609
专利内容由知识产权出版社提供
摘要：一种燃气阀门，它是使用燃气的一个必备装置，包括液化石油气调压器或管道燃气灶前阀、过流装置、过流复位装置，过流装置包括过流底座、伞形过流片、过流器壳、过流弹簧、卡簧，过流复位装置包括手动过流套、过流柱、O型圈、复位弹簧、手动过流盖，所述过流装置和过流复位装置可配合使用，当后端燃气漏气超过设定的过流切段值时，过流装置会切断气源，当故障排除后，通过过流复位装置复位过流装置，可正常使用，并且这种燃气阀门的出气口可以是两个或多个，满足多个用气设备的使用。

申请人：陕西大唐燃气安全科技股份有限公司
地址：710611 陕西省西安市临潼区代新工业园骊丰七路
国籍：CN
更多信息请下载全文后查看。

专利名称：一种燃气具的燃气调节阀专利类型：实用新型专利
发明人：何景寿
申请号：CN201822060397.X
申请日：20181207
公开号：CN209262367U
公开日：
20190816
专利内容由知识产权出版社提供
摘要：一种燃气具的燃气调节阀，包括阀体、阀盖、阀杆、阀芯、压力弹簧、顶杆、传动件、电磁阀芯组件、支架、微动开关、带优弧形孔的托盘、压板和卡簧，所述阀体还设有与阀芯腔相通的小火出气道、与小火出气道和中心出气管相通的小火阀芯腔，阀芯套上还设有小火导气孔，所述中心导气孔、外环导气孔和小火导气孔由下而上设置；还包括小火调节阀芯，小火调节芯包括芯体部、螺纹部和密封杆部，芯体部上设有沿直径线的直径孔和轴向气孔；芯体部的下端与小火阀芯座的气孔配合，螺纹部和内螺纹部螺合，密封杆部位于密封部内。

由于采用这样的结构，阀体上只有一个工艺孔，机加工效率，密封性能高；而且燃气调节方便。

申请人：广东聚德阀门科技有限公司
地址：528434 广东省中山市阜沙镇卫民工业区聚德公司
国籍：CN
代理机构：广州三环专利商标代理有限公司
代理人：温旭
更多信息请下载全文后查看。

专利名称：一种燃气安全控制阀
专利类型：实用新型专利
发明人：曹汝龙,杨令强,张力卫,刘勇申请号：CN201220334531.0
申请日：20120711
公开号：CN202660009U
公开日：
20130109
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种燃气安全控制阀，阀前进气管和阀后出气管与控制阀连接，控制阀包括一个计时装置，计时装置控制安装在阀后出气管上的自动控制阀门，自动控制阀门与手动控制阀门连接，两者共同控制燃气的排出。

当有气体通过时带动板轮转动，板轮转动带动板轮轴转动，进而开启计时表。

当无气体通过阀门时，板轮停止转动关闭计时表，下次用气时重新转动，重新计时。

当一直有气体通过，计时表达到设定时间时，自动关闭阀门，停止通气。

还可通过手动控制阀门进行调节，从而通过计时装置来避免因漏气、忘记关掉阀门等原因造成的燃气泄漏，进而保护居民安全。

本实用新型可以控制此阀门后面漏气量，不管是微漏气还是忘关灶前阀引起漏气，只有通气时间达到设定时间就自动断气，使燃气泄漏危害得到控制，使用户及时发现漏气，保护居民用户生命财产安全，使用户更加放心的使用管道燃气。

申请人：济南大学
地址：250022 山东省济南市市中区济微路106号
国籍：CN
代理机构：济南圣达知识产权代理有限公司
代理人：张勇
更多信息请下载全文后查看。

专利名称：一种燃气阀
专利类型：实用新型专利
发明人：韩建平
申请号：CN202121197424.3申请日：20210531
公开号：CN215721082U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种燃气阀，底座上侧固定连接有阀盖；阀盖外壁设置有安装槽，在所述安装槽内部固定连接有所述热敏元件。

安装槽底部与阀盖内腔之间开设有驱动孔，驱动杆贯穿驱动孔设置，在驱动孔外端所述驱动杆与热敏元件连接，驱动孔内端驱动杆限位支撑所述限位板，限位板与所述阀盖之间弹性支撑有弹性件，使所述热敏元件检测温度超限，变形拉动驱动杆，弹性件推动限位板下移关闭燃气阀。

该燃气阀，总体结构简单，生产制造成本低，可以方便的实现检测，保障安全的作用。

尤其是可以专门针对现有的燃气管道使用，实现燃气阀安全专用的安全保护装置，满足对温度的检测并控制阀门闭锁的功能。

申请人：西安友谊燃气设备有限公司
地址：710600 陕西省西安市临潼区人民西路20号
国籍：CN
代理机构：深圳科润知识产权代理事务所(普通合伙)
代理人：孙芳芳
更多信息请下载全文后查看。
