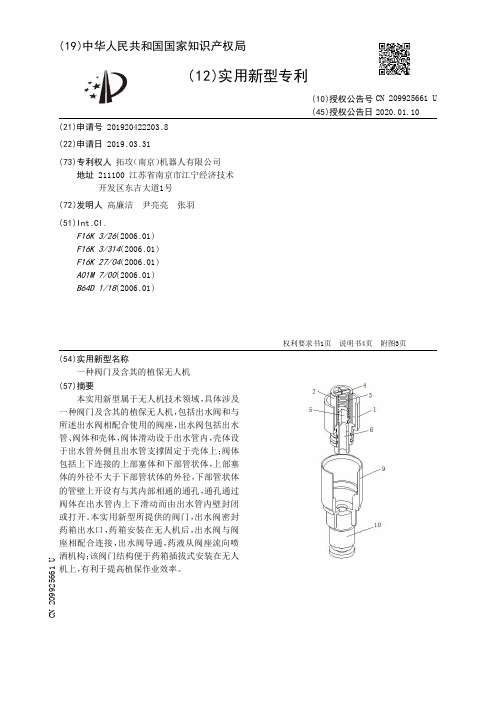

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920422203.8(22)申请日 2019.03.31(73)专利权人 拓攻（南京）机器人有限公司地址 211100 江苏省南京市江宁经济技术开发区东吉大道1号(72)发明人 高廉洁　尹亮亮　张羽　(51)Int.Cl.F16K 3/26(2006.01)F16K 3/314(2006.01)F16K 27/04(2006.01)A01M 7/00(2006.01)B64D 1/18(2006.01)(54)实用新型名称一种阀门及含其的植保无人机(57)摘要本实用新型属于无人机技术领域，具体涉及一种阀门及含其的植保无人机，包括出水阀和与所述出水阀相配合使用的阀座，出水阀包括出水管、阀体和壳体，阀体滑动设于出水管内，壳体设于出水管外侧且出水管支撑固定于壳体上；阀体包括上下连接的上部塞体和下部管状体，上部塞体的外径不大于下部管状体的外径，下部管状体的管壁上开设有与其内部相通的通孔，通孔通过阀体在出水管内上下滑动而由出水管内壁封闭或打开。

本实用新型所提供的阀门，出水阀密封药箱出水口，药箱安装在无人机后，出水阀与阀座相配合连接，出水阀导通，药液从阀座流向喷洒机构；该阀门结构便于药箱插拔式安装在无人机上，有利于提高植保作业效率。

权利要求书1页 说明书4页 附图3页CN 209925661 U 2020.01.10C N 209925661U权　利　要　求　书1/1页CN 209925661 U1.一种阀门，包括出水阀和与所述出水阀相配合使用的阀座，其特征在于，所述出水阀包括出水管（2）、阀体和壳体（1），所述阀体滑动设于所述出水管（2）内，所述壳体设于所述出水管（2）外侧且所述出水管（2）支撑固定于所述壳体（1）上；所述阀体包括上下连接的上部塞体（5）和下部管状体（6），所述上部塞体（5）的外径不大于下部管状体（6）的外径，所述下部管状体（6）的管壁上开设有与其内部相通的通孔（6.1），所述通孔（6.1）通过所述阀体在所述出水管（2）内上下滑动而由所述出水管（2）内壁封闭或打开。

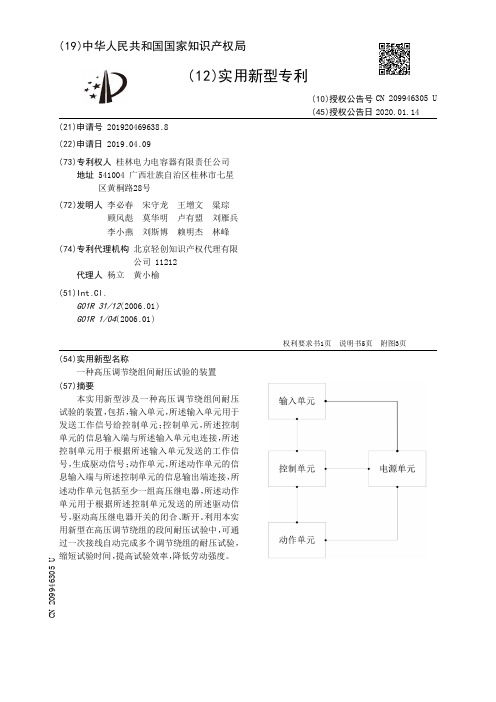

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920469638.8(22)申请日 2019.04.09(73)专利权人 桂林电力电容器有限责任公司地址 541004 广西壮族自治区桂林市七星区黄桐路28号(72)发明人 李必春　宋守龙　王增文　粱琮　顾风彪　莫华明　卢有盟　刘雁兵　李小燕　刘斯博　赖明杰　林峰　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 杨立　黄小榆(51)Int.Cl.G01R 31/12(2006.01)G01R 1/04(2006.01)(54)实用新型名称一种高压调节绕组间耐压试验的装置(57)摘要本实用新型涉及一种高压调节绕组间耐压试验的装置，包括，输入单元，所述输入单元用于发送工作信号给控制单元；控制单元，所述控制单元的信息输入端与所述输入单元电连接，所述控制单元用于根据所述输入单元发送的工作信号，生成驱动信号；动作单元，所述动作单元的信息输入端与所述控制单元的信息输出端连接，所述动作单元包括至少一组高压继电器，所述动作单元用于根据所述控制单元发送的所述驱动信号，驱动高压继电器开关的闭合、断开。

利用本实用新型在高压调节绕组的段间耐压试验中，可通过一次接线自动完成多个调节绕组的耐压试验，缩短试验时间，提高试验效率，降低劳动强度。

权利要求书1页 说明书5页 附图3页CN 209946305 U 2020.01.14C N 209946305U权　利　要　求　书1/1页CN 209946305 U1.一种高压调节绕组间耐压试验的装置，其特征在于，包括，输入单元，所述输入单元用于发送工作信号给控制单元；控制单元，所述控制单元的信息输入端与所述输入单元电连接，所述控制单元用于根据所述输入单元发送的工作信号生成驱动信号；动作单元，所述动作单元的信息输入端与所述控制单元的信息输出端连接，所述动作单元包括至少一组高压继电器，所述动作单元用于根据所述控制单元发送的所述驱动信号，驱动所述高压继电器开关的闭合、断开。

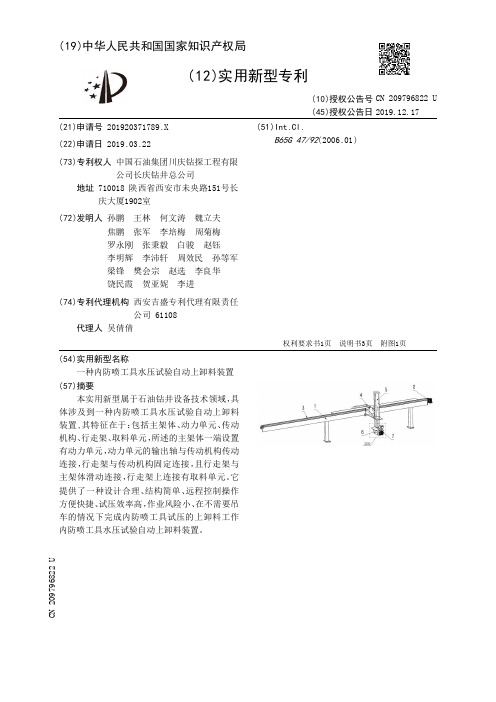

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920371789.X(22)申请日 2019.03.22(73)专利权人 中国石油集团川庆钻探工程有限公司长庆钻井总公司地址 710018 陕西省西安市未央路151号长庆大厦1902室(72)发明人 孙鹏　王林　何文涛　魏立夫　焦鹏　张军　李培梅　周菊梅　罗永刚　张秉毅　白骏　赵钰　李明辉　李沛轩　周效民　孙等军　梁锋　樊会宗　赵选　李良华　饶民霞　贺亚妮　李进　(74)专利代理机构 西安吉盛专利代理有限责任公司 61108代理人 吴倩倩(51)Int.Cl.B65G 47/92(2006.01)(54)实用新型名称一种内防喷工具水压试验自动上卸料装置(57)摘要本实用新型属于石油钻井设备技术领域，具体涉及到一种内防喷工具水压试验自动上卸料装置,其特征在于：包括主架体、动力单元、传动机构、行走架、取料单元，所述的主架体一端设置有动力单元，动力单元的输出轴与传动机构传动连接，行走架与传动机构固定连接，且行走架与主架体滑动连接，行走架上连接有取料单元。

它提供了一种设计合理、结构简单、远程控制操作方便快捷、试压效率高，作业风险小、在不需要吊车的情况下完成内防喷工具试压的上卸料工作内防喷工具水压试验自动上卸料装置。

权利要求书1页 说明书3页 附图1页CN 209796822 U 2019.12.17C N 209796822U权　利　要　求　书1/1页CN 209796822 U1.一种内防喷工具水压试验自动上卸料装置，其特征在于：包括主架体（1）、动力单元（2）、传动机构（3）、行走架（4）、取料单元（200），所述的主架体（1）一端设置有动力单元（2），动力单元（2）的输出轴与传动机构（3）传动连接，行走架（4）与传动机构（3）固定连接，且行走架（4）与主架体（1）滑动连接，行走架（4）上连接有取料单元（200）。

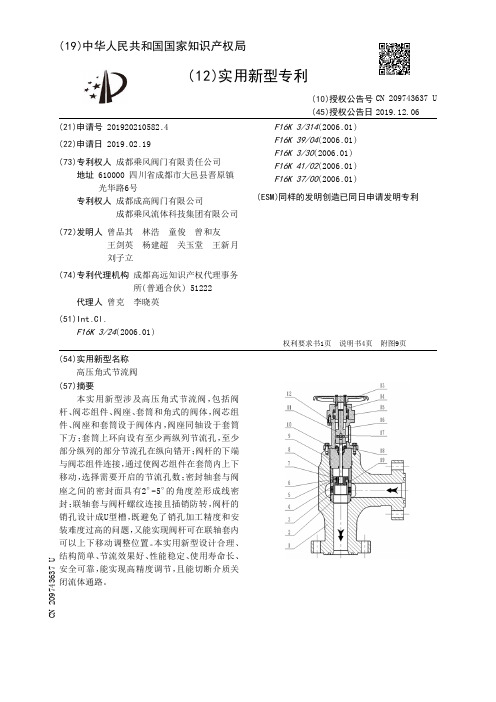

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920210582.4(22)申请日 2019.02.19(73)专利权人 成都乘风阀门有限责任公司地址 610000 四川省成都市大邑县晋原镇光华路6号专利权人 成都成高阀门有限公司　成都乘风流体科技集团有限公司(72)发明人 曾品其　林浩　童俊　曾和友　王剑英　杨建超　关玉堂　王新月　刘子立　(74)专利代理机构 成都高远知识产权代理事务所(普通合伙) 51222代理人 曾克　李晓英(51)Int.Cl.F16K 3/24(2006.01)F16K 3/314(2006.01)F16K 39/04(2006.01)F16K 3/30(2006.01)F16K 41/02(2006.01)F16K 37/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称高压角式节流阀(57)摘要本实用新型涉及高压角式节流阀，包括阀杆、阀芯组件、阀座、套筒和角式的阀体，阀芯组件、阀座和套筒设于阀体内，阀座同轴设于套筒下方；套筒上环向设有至少两纵列节流孔，至少部分纵列的部分节流孔在纵向错开；阀杆的下端与阀芯组件连接，通过使阀芯组件在套筒内上下移动，选择需要开启的节流孔数；密封轴套与阀座之间的密封面具有2°-5°的角度差形成线密封；联轴套与阀杆螺纹连接且插销防转，阀杆的销孔设计成U型槽，既避免了销孔加工精度和安装难度过高的问题，又能实现阀杆可在联轴套内可以上下移动调整位置。

本实用新型设计合理、结构简单、节流效果好、性能稳定、使用寿命长、安全可靠，能实现高精度调节，且能切断介质关闭流体通路。

权利要求书1页 说明书4页 附图9页CN 209743637 U 2019.12.06C N 209743637U权　利　要　求　书1/1页CN 209743637 U1.高压角式节流阀，其特征在于:包括阀杆、阀芯组件、阀座、套筒和角式的阀体，所述阀芯组件、阀座和套筒设于阀体内，阀座同轴设于套筒下方；所述套筒上环向设有至少两纵列节流孔，至少部分纵列的部分节流孔在纵向错开；所述阀杆的下端伸进阀体内与阀芯组件连接，通过使阀芯组件在套筒内上下移动，选择需要开启的节流孔数。

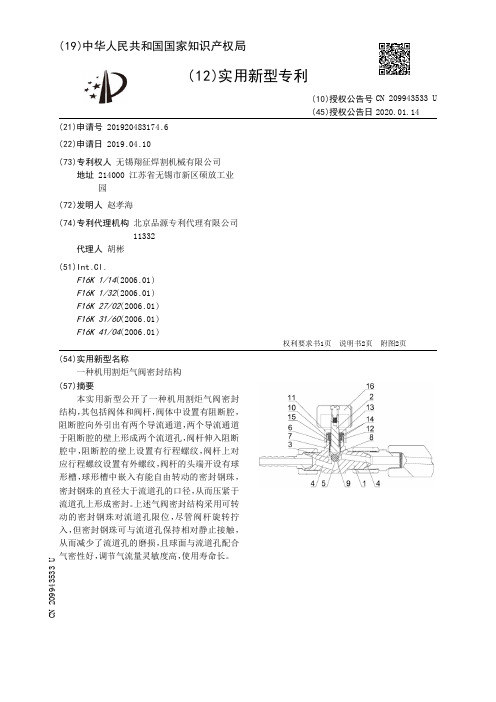

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920483174.6(22)申请日 2019.04.10(73)专利权人 无锡翔征焊割机械有限公司地址 214000 江苏省无锡市新区硕放工业园(72)发明人 赵孝海　(74)专利代理机构 北京品源专利代理有限公司11332代理人 胡彬(51)Int.Cl.F16K 1/14(2006.01)F16K 1/32(2006.01)F16K 27/02(2006.01)F16K 31/60(2006.01)F16K 41/04(2006.01)(54)实用新型名称一种机用割炬气阀密封结构(57)摘要本实用新型公开了一种机用割炬气阀密封结构，其包括阀体和阀杆，阀体中设置有阻断腔，阻断腔向外引出有两个导流通道，两个导流通道于阻断腔的壁上形成两个流道孔，阀杆伸入阻断腔中，阻断腔的壁上设置有行程螺纹，阀杆上对应行程螺纹设置有外螺纹，阀杆的头端开设有球形槽，球形槽中嵌入有能自由转动的密封钢珠，密封钢珠的直径大于流道孔的口径，从而压紧于流道孔上形成密封。

上述气阀密封结构采用可转动的密封钢珠对流道孔限位，尽管阀杆旋转拧入，但密封钢珠可与流道孔保持相对静止接触，从而减少了流道孔的磨损，且球面与流道孔配合气密性好，调节气流量灵敏度高，使用寿命长。

权利要求书1页 说明书2页 附图2页CN 209943533 U 2020.01.14C N 209943533U权　利　要　求　书1/1页CN 209943533 U1.一种机用割炬气阀密封结构，包括阀体和阀杆，其特征在于，所述阀体中设置有阻断腔，所述阻断腔向外引出有两个导流通道，两个导流通道于所述阻断腔的壁上形成两个流道孔，所述阀杆伸入所述阻断腔中，所述阻断腔的壁上设置有行程螺纹，所述阀杆上对应所述行程螺纹设置有外螺纹，所述阀杆的头端开设有球形槽，所述球形槽中嵌入有能自由转动的密封钢珠，所述密封钢珠的直径大于所述流道孔的口径，从而压紧于流道孔上形成密封。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920504165.0(22)申请日 2019.04.15(73)专利权人 湖南科技大学地址 411201 湖南省湘潭市雨湖区桃源路(72)发明人 王佳亮　万步炎　黄筱军　彭奋飞　(74)专利代理机构 湘潭市汇智专利事务所(普通合伙) 43108代理人 颜昌伟(51)Int.Cl.E21B 25/18(2006.01)E21B 34/06(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种小口径保压绳索取心钻具的单向阀启闭控制机构(57)摘要本实用新型公开了一种小口径保压绳索取心钻具的单向阀启闭控制机构，包括捞矛头、弹卡组件、收卡筒、弹卡支架、主强力磁块、副强力磁块、非金属压套、单向阀盖、芯轴。

收卡筒的下部设有横杆，横杆的中部设置有拉杆，主强力磁块设置在弹卡支架的通槽内，拉杆穿过主强力磁块能够沿轴向方向上下运动；拉杆的下端部设有副强力磁块；弹卡支架的下端与芯轴连接，芯轴上端处设有沿芯轴轴向方向设置的单向阀孔，单向阀孔内设有单向阀芯，单向阀芯的上部设有强力磁环，强力磁环位于副强力磁块正下方。

本实用新型能够实现保压钻具单向阀芯开启位移行程的自由调整，同时降低在打捞内管总成过程中由于弹卡组件无法正常收缩，造成打捞失败的风险。

权利要求书1页 说明书3页 附图2页CN 209942780 U 2020.01.14C N 209942780U权　利　要　求　书1/1页CN 209942780 U1.一种小口径保压绳索取心钻具的单向阀启闭控制机构,包括捞矛头、弹卡组件、收卡筒、横杆、拉杆、弹卡支架、主强力磁块、副强力磁块、非金属压套、单向阀芯、强力磁环、单向阀盖、芯轴；捞矛头与收卡筒连接；弹卡组件销接于弹卡支架内；收卡筒与弹卡组件销接；芯轴的上部设置有单向阀盖；弹卡支架的下部与芯轴连接；其特征在于：收卡筒的下部设有横杆，横杆的中部设有拉杆，拉杆沿着收卡筒轴向设置；主强力磁块设置在弹卡支架的通槽内，拉杆下端穿过主强力磁块的中心孔与副强力磁块连接，拉杆能够沿轴向方向上下运动；弹卡支架的下端与芯轴连接，所述的芯轴上端处设有沿芯轴轴向方向设置的单向阀孔，单向阀孔与芯轴的中心孔连通，单向阀孔内设有单向阀芯，单向阀芯的上部设有强力磁环，强力磁环位于副强力磁块正下方。
