S型热气溶胶灭火系统在高层建筑配电室的应用S型热气溶胶灭火系统采用的灭火剂对于电气设备等没有什么腐蚀性，对环境无污染、无毒性，对所保护的精密电子设备也不会造成二次伤害，而且灭火的效率比较高，可适用于高层建筑配电室、充可燃油的高压电容器等。
1、 S型热气溶胶预制灭火系统在高层建筑配电室的安装设置S型热气溶胶预制灭火系统装置有灭火剂、发生器、反馈元件以及外部的壳体等组成，对防护区能够很好地起到灭火的作用。
储存装置上的固定铭牌上一般明确的标明有编号、容积、灭火剂材料以及日期和注意事项等信息。
若是灭火系统只采用单台的热气溶胶预制灭火系统，保护面积应小于160m3，若是需要保护的面积比这个要大，就需要设置多台热气溶胶预制灭火系统，每两台装置之间的距离要小于10m。
另外该系统保护的地区环境高度应小于6m，同时要保证热气溶胶预制灭火系统装置的喷口高于防护的地面2m左右。
一旦该系统投入使用，使用完成72小时后，系统才能再次恢复工作，因此每一次的设置备用量都是原储存量的100%。
对于电气设备的系统装置设置，灭火设计密度应大于130g/m3，而且灭火剂要能够在在90秒内喷出，温度小于150℃。
对于其他的可燃物，S型热气溶胶预制灭火系统的灭火密度可根据具体经验来确定。
S型热气溶胶预制灭火系统的灭火浸渍时间一般应采用10分钟，灭火剂用量=灭火设计密度×防护的体积，多台灭火系统装置在安装时需要采用串联的方式。
2、 S型热气溶胶预制灭火系统在高层建筑配电室的操作与控制高层建筑物配电室采用气体灭火装置时，应设置火灾自动报警系统，报警系统依照《火灾自动报警系统设计规范》而设定，而且灵敏度要高。
管网灭火系统的启动方式要包含自动控制、人工控制以及应急操作控制等。
对于自动控制而言，根据火灾发生时人员安全撤离防护区的需要，设置的喷射应可控延迟30秒以上，当然若是无人，可直接设置为无延迟的喷射。
在使用S型热气溶胶预制灭火系统时，灭火剂中NOAEL浓度在一定范围内是无毒的，因此若是实际使用浓度大于这个这个范围，防护区所采用的启动方式应是手动与自动控制相结合，也就是说当人员安全撤离防护区以前，采用人工控制，人员安全撤离防护区以后就可转换为动控制方式。
气溶胶灭火系统设计及安装说明气溶胶灭火系统设计及安装说明一、设计依据1、GB 50370- 《气体灭火系统设计规范》2、GB 50263- 《气体灭火系统施工及验收规范》3、GB 50116-98《火灾自动报警系统设计规范》二、设计条件本工程对防护区：3个变电室进行气体灭火深化设计，而且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案1、系统构成：本系统由火灾自动报警系统、灭火装置（S型气溶胶）等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置（S型气溶胶）由气溶胶发生剂、发生器、冷却装置（剂）、反馈元件、壳体等组成。
2、设计原理本系统具有自动、手动两张控制方式。
保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发生火灾信号后，自动灭火控制器开始进入延时阶段（0~30s可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。
延时过后，向保护区的灭火装置发出灭火指令，启动阀打开，然后向保护区喷放气溶胶灭火剂，同时报警控制器接收灭火装置的反馈信号，喷放指示灯亮，当报警控制器处于手动状态，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放S型气溶胶气体灭火的功能。
在开始释放气体前，具有0~30秒可调的延时功能，同时在保护区内外可发出声光报警，已通知人员疏散撤离。
4、在手动启动方式下，人员可在保护区外，利用启动按钮启动气溶胶灭火设备，气体释放前同样具有延时声光报警功能。
S型气溶胶灭火系统设计及安装说明一、设计依据1、GB 50370-2005《气体灭火系统设计规范》2、GB 50263-2007《气体灭火系统施工及验收规范》3、GB 50116-98《火灾自动报警系统设计规范》二、设计条件本工程对防护区：3个变电室进行气体灭火深化设计，并且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案1、系统构成：本系统由火灾自动报警系统、灭火装置（S型气溶胶）等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置（S型气溶胶）由气溶胶发生剂、发生器、冷却装置（剂）、反馈元件、壳体等组成。
2、设计原理本系统具有自动、手动两张控制方式。
保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发生火灾信号后，自动灭火控制器开始进入延时阶段（0~30s可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。
延时过后，向保护区的灭火装置发出灭火指令，启动阀打开，然后向保护区喷放气溶胶灭火剂，同时报警控制器接收灭火装置的反馈信号，喷放指示灯亮，当报警控制器处于手动状态，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放S型气溶胶气体灭火的功能。
在开始释放气体前，具有0~30秒可调的延时功能，同时在保护区内外可发出声光报警，已通知人员疏散撤离。
4、在手动启动方式下，人员可在保护区外，利用启动按钮启动气溶胶灭火设备，气体释放前同样具有延时声光报警功能。

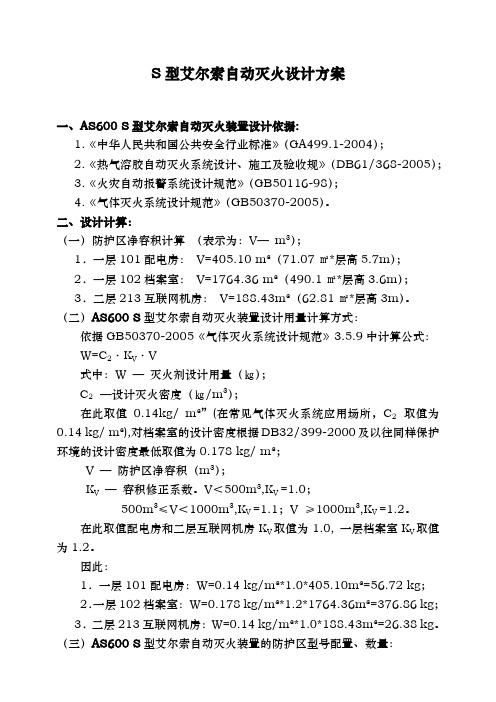

S 型艾尔索自动灭火设计方案一、AS600 S 型艾尔索自动灭火装置设计依据:1.《中华人民共和国公共安全行业标准》（GA499.1-2004）；2.《热气溶胶自动灭火系统设计、施工及验收规》（DB61/368-2005）；3.《火灾自动报警系统设计规范》（GB50116-98）；4.《气体灭火系统设计规范》（GB50370-2005）。
二、设计计算：（一）防护区净容积计算 （表示为：V — m 3）；1．一层101配电房： V=405.10 m ³（71.07㎡*层高5.7m ）；2．一层102档案室： V=1764.36 m ³（490.1㎡*层高3.6m ）；3．二层213互联网机房： V=188.43m ³（62.81㎡*层高3m ）。
（二）AS600 S 型艾尔索自动灭火装置设计用量计算方式：依据GB50370-2005《气体灭火系统设计规范》3.5.9中计算公式：Ｗ=C 2〃K V 〃V式中：Ｗ — 灭火剂设计用量（㎏）；C 2 —设计灭火密度（㎏/m 3）；在此取值0.14kg/ m ³”(在常见气体灭火系统应用场所，C 2 取值为0.14 kg/ m ³),对档案室的设计密度根据DB32/399-2000及以往同样保护环境的设计密度最低取值为0.178 kg/ m ³；V — 防护区净容积（m 3）；K V — 容积修正系数。
V ＜500m 3,K V =1.0；500m 3≤V ＜1000m 3,K V =1.1；V ≥1000m 3,K V =1.2。
在此取值配电房和二层互联网机房K V 取值为1.0, 一层档案室K V 取值为1.2。
因此：1．一层101配电房：W=0.14 kg/m ³*1.0*405.10m ³=56.72 kg ；2．一层102档案室： W=0.178 kg/m ³*1.2*1764.36m ³=376.86 kg ；3．二层213互联网机房：W=0.14 kg/m ³*1.0*188.43m ³=26.38 kg 。
s型气溶胶工作原理S型热气溶胶自动灭火装置工作机理：1、利用固体微粒在高温下产生金属阳离子与燃烧反应过程中产生活性自由基团发生反应，以切断化学反应的燃烧链，抑制燃烧反应的进行，达到化学灭火的效果。
2、利用固体微粒分解过程中产生的水来吸热降温灭火方式物理窒息、降低火场温度灭火为主，化学灭火为辅化学灭火为主，物理降温灭火为辅，经过其气相成分来稀释、隔绝氧气；经过固相成分的吸热分解降温作用和化学抑制作用，扑灭火焰。
它可以有效地扑灭A类表面火、B类火灾和电气火灾。
气溶胶通常是以全淹没的方式进行灭火，但也具有局部保护性的产品。
灭火后残留物3mg/cm启动方式通过电流激活催化剂启动通过电爆管式启动器引燃出口温度80℃至160℃左右保护对象范围：可扑救A、B、C类表面火灾综合造价：150m 以内小空间有优势气溶胶灭火装置的优点：尤其因为气溶胶灭火剂为含能材料，其本身不需要动力驱动，在制造成本上相对于其他灭火系统有优势，但目前市场上广泛使用的气溶胶灭火剂的稳定性还很差，必须经过完善，方能被更好地推广。
气溶胶的灭火机理主要是化学抑制，也有降温冷却的作用。
其化学原理如下：1、化学抑制当燃料（烃类—RH）燃烧时，产生活性游离基H+、O--和OH-，并发生链式反应：RH + O2 →H+ + 2O-- + R+（可燃物分解，吸热反应）O-- + H+ →OH-2OH-→H2O + O--（放热反应）最后一步为强烈的放热反应，放热量远大于第一步可燃物分解的吸热量，同时再次分解出游离O--，使得燃烧得以持续。
在高温燃烧区，气溶胶微粒分解出活性游离基K+，它迅速与H+和OH-发生以下反应：K+ + OH-→KOHKOH + H+ →K+ + H2O密集的气溶胶微粒提供了较大的表面反应区域，K+不断再生，夺走燃烧链所需的载体OH-和H+，燃烧无法延续。
因此，气溶胶的灭火机理是以中断燃烧链为主，与卤代烷的灭火机理基本相同。
卤代烷高温下分解出的Br-与上面的K+扮演同样的角色，以1301为例：CF3Br →CF3 + Br-（高温下分解）Br- + RH →R+ + HBrHBr + OH-→H2O + Br-Br-不断再生，迅速夺走燃烧链载体OH-和H+，使得燃烧迅速终止。
气溶胶灭火系统设计及安装说明文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-气溶胶灭火系统设计及安装说明一、设计依据1、GB 50370-2005《气体灭火系统设计规范》2、GB 50263-2007《气体灭火系统施工及验收规范》3、GB 50116-98《火灾自动报警系统设计规范》二、设计条件本工程对防护区：3个变电室进行气体灭火深化设计，并且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案1、系统构成：本系统由火灾自动报警系统、灭火装置（S型气溶胶）等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置（S型气溶胶）由气溶胶发生剂、发生器、冷却装置（剂）、反馈元件、壳体等组成。
2、设计原理本系统具有自动、手动两张控制方式。
保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发生火灾信号后，自动灭火控制器开始进入延时阶段（0~30s可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。
延时过后，向保护区的灭火装置发出灭火指令，启动阀打开，然后向保护区喷放气溶胶灭火剂，同时报警控制器接收灭火装置的反馈信号，喷放指示灯亮，当报警控制器处于手动状态，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放S型气溶胶气体灭火的功能。
在开始释放气体前，具有0~30秒可调的延时功能，同时在保护区内外可发出声光报警，已通知人员疏散撤离。
衢州市供电局大楼配电房S 型气溶胶灭火设计方案一、现场情况：经现场调查情况，为变配电所、高低压配电室，变压器房，电缆压层这些都是由高压大电流工作的防火重区，由于开关柜内各设备间是通过铜排进行有机连接的， 由于某种原因出现剧烈发热时 ，会破坏设备相互间的绝缘层， 同时在热量的不断积累下 ， 还可能造成其它耐热能力低的设备元件发生火灾事故。
再因开关柜使用时间久，每次开关合闸易产生拉弧产生电火花，从而产生火灾的形成。
从衢州局供电局大楼配电房了解到，配电房的整体已做好有管网气体灭火系统，但开关柜仍产生过二次小型火灾发生，原因就是因合闸拉弧产生的，小型火灾发生并不会使整个灭火系统进行灭火工作，一定需要灭火系统烟感温度二个火灾信号都检测到才会启动气体灭火，所以在从现场考虑，在每个开关柜及变压器，控制柜等安装小旋风S 型气溶胶，以保证在小型火灾发生初期使用该产品进行快速灭火。
从而为客户减少最小的损失。
二、S 气溶胶灭火介绍S 型气溶胶灭火装置的组成：气溶胶灭火装置由灭火药剂、冷却装置、外壳等组成。
S 型气溶胶灭火机理：燃烧进行的四要素：可燃物、氧化剂、温度及未受抑制的链式反应。
气体的灭火机理皆是消除燃烧四要素中的一个或几个。
S 型气溶胶灭火装置中的固态灭火剂通过电启动，其自身发生氧化还原反应形成大量凝集型灭火气溶胶，其成分主要是N2、少量CO2、金属盐固体微粒等。
S 气溶胶应用的领域(1)在航空方面： 主要针对于商业飞机、普通飞机、直生飞机的货仓、油灌仓、仪表间等处使用。
(2)在航海方面： 可针对于货船、客船、快艇、潜艇、牵引船等的货舱，引擎仓，控制间、发电机房、电池柜、燃料泵房、船底、厨房、抽水机房等紧急灭火系统(3)在车辆方面： 可用在火车、货车、机车、汽车、重型和轻型卡车及各种建筑车辆的引擎部分。
(4)在油田方面： 可用在油井、海上钻井平台、储油罐等地区。
(5)在电力方面： 可用在变压器站、控制室、电场等场所。
气溶胶自动灭火系统深化设计1S型气溶胶灭火系统深化设计1.1防护区的设置1.1.1防火区的的设置需要符合以下要求（1）当采用单释放点同时启动时，一个防护区的面积不宜大于50m2，容积不宜大于150m3；（2）当采用多释放点同时启动时，每50m2应有一个释放点，一个防护区的面积不宜大于500m2，容积不宜大于2000m3；（3）防护区的净高不宜大于4m的窄长形时，在每15m长度上应有一释放点。
（4）防护区的净高不宜大于6m，如超出此值，应设置壁挂、吊顶等中间补偿释放点。
（5）防护区的门、窗及围护构件的允许压强不应低于1.2kPa，耐火极限应不低于1h，吊顶及窗的耐火极限应不低于0.25h。
1.1.2本工程的防火区的设置以本酒店工程弱电中心区域为例，位于地下一层，楼层建筑高度为5m，根据现场房间设置，以及以上的要求，可将弱电中心设置为两个区（见图1），分别是EDP工作间和EDP机房为第一防火区，PABX机房、CATV/卫星电视房、总机房、备用房1、备用房2作为第二防火区。
分别采用多释放点同时启动的方式。
1.2S型气溶胶自动控制设计1.2.1系统工作流程S型气溶胶灭火系统是独立运行的一个系统，消防自动报警系统通过自身的输入模块监视该系统的运行、报警、释放气体、故障等信号，S型气溶胶灭火系统工作流程如图2所示。
1.2.2S型气溶胶灭火系统S型气溶胶灭火系统见图3。
1.2.3S型气溶胶灭火系统自动控制平面布置依据《气体灭火系统设计规范》GB50370-2005的要求，对灭火系统进行深化设计，配置相应的控制器，探测器，并绘出灭火系统自动控制平面，如图4所示。
2S型气溶胶灭火系统安装技术2.1灭火装置的安装技术（1）根据深化设计图纸，结合现场安装条件选择适合型号的气溶胶灭火装置。
（2）灭火装置的正前方1.0m内，其他各面0.2m内不允许有设备、器具或其他阻碍物。
（3）灭火装置的安装位置高低可根据现场情况确定，安装高度不影响灭火效果。
S型气溶胶灭火系统设计及安装说明一、设计依据1、GB 50370-2005《气体灭火系统设计规范》2、GB 50263-2007《气体灭火系统施工及验收规范》3、GB 50116-98《火灾自动报警系统设计规范》二、设计条件本工程对防护区：3个变电室进行气体灭火深化设计，并且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案1、系统构成：本系统由火灾自动报警系统、灭火装置（S型气溶胶）等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置（S型气溶胶）由气溶胶发生剂、发生器、冷却装置（剂）、反馈元件、壳体等组成。
2、设计原理本系统具有自动、手动两张控制方式。
保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发生火灾信号后，自动灭火控制器开始进入延时阶段（0~30s可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。
延时过后，向保护区的灭火装置发出灭火指令，启动阀打开，然后向保护区喷放气溶胶灭火剂，同时报警控制器接收灭火装置的反馈信号，喷放指示灯亮，当报警控制器处于手动状态，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放S型气溶胶气体灭火的功能。
在开始释放气体前，具有0~30秒可调的延时功能，同时在保护区内外可发出声光报警，已通知人员疏散撤离。
4、在手动启动方式下，人员可在保护区外，利用启动按钮启动气溶胶灭火设备，气体释放前同样具有延时声光报警功能。
S型气溶胶自动灭火系统使用说明书(以DKL品牌为例)1 概述DKL固定式自动灭火装置（以下简称DKL灭火装置）是国内首创，具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，适用于通讯机房（Telecommunications facilities）及电子计算机房（Computer rooms）。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过自动灭火控制器自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层。
1.2 主要用途及适用范围（包括不适用范围及场所）1.2.1 DKL灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 DKL灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟、等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 DKL灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.2.4 DKL灭火装置不适用于下列场所1.2.4.1 爆炸危险区域。
1.2.4.2 商业、交通、饮食服务、文体娱乐等公共场所。
1.2.4.3 人员密集场所。
1.3 DKL灭火装置型号、外形尺寸及重量1.4 DKL灭火装置型号的组成及其代表意义QR R X X / X X灭火装置安装方式（L代表落地式，G代表悬挂式，……）灭火装置类别（S代表S型，K代表K型，……）灭火类别，A代表可灭A类表面火，其他可不标注气溶胶发生剂质量，kg热气溶胶灭火装置气溶胶灭火系统1.5 DKL灭火装置对防护区的要求：防护区应相对封闭。
1.6 DKL灭火装置属S型气溶胶灭火装置，无毒害，无腐蚀，不损耗大气臭氧层，是绿色环保产品。
2 结构与工作原理2.1 DKL落地式灭火装置主要由药筒、气体发生器、柜体三部分组成。
其中，药筒装在气体发生器中，而每个柜体又根据型号不同装有不同数量的气体发生器。
见图1图1 DKL自动灭火装置结构图2.2 DKL悬挂式灭火装置主要由药筒和外筒两部分组成。
见图2图2 DKL悬挂式灭火装置结构图2.3 DKL灭火装置的灭火机理2.3.1吸热降温灭火机理DKL灭火剂中的固体微粒主要为SrO、SrCO3和Sr(OH)2，这三种物质在火焰上均会发生强烈的吸热反应。
任何火灾在较短的时间内所释放的热量是有限的，如果在较短的时间内，灭火剂中的固体微粒能够吸收火焰的部分热量，那么火焰的温度就会降低，则辐射到可燃物质燃烧面用于可燃物分子和将已经气体的可燃烧分子裂解成自由基的热量就会减少，燃烧反应的速度就会得到一定程度的抑制，这种作用在火灾初期尤为明显。
2.3.2化学抑制灭火机理2.3.2.1气相化学抑制作用通过一系列吸热反应以后，DKL灭火剂中的固体微粒所分解出的Sr+可以以蒸气或失去电子的阳离子形式存在。
它与燃烧中的活性基团H、O和OH的亲合反应能力要比这些基团之间的亲合反应能力大得多，可在瞬间与这些基团发生多次链式反应，如此反复大量消耗活性基团，并抑制活性基团之间的放热反应，从而将燃烧的链式反应中断，使燃烧得到抑制。
2.3.2.2固相化学反应DKL灭火剂中的固体微粒是很微小的（10-9-10-6m之间），具有很大的比表面积和表面能，属典型的热力学不稳定体系，它具有剧烈地使自己表面能降低以期达到一种相对稳定状态的趋势。
因此它可以有选择性地吸附一些带电离子，使其表层的不饱合力场得到补偿而达到某种相对稳定状态。
这些微粒虽小，但相对于活性自由基团和可燃物裂解产物的尺寸来说却要大得多，相比对活性自由基团和可燃物裂解产物具有相当大的吸附能力，使得可燃物裂解不再参与产生活性自由基的反应，这将减少自由基产生的来源，从而抑制燃烧速度。
总的来说，DKL灭火作用是以上两种机理协同发挥作用的结果，其中以化学抑制作用为主。
2.4 当防护区内有火情时，感温、感烟火灾探测器探测到火情之后，将火灾信号传给报警控制器，报警控制器接到火灾探测器的信号后，立即启动声光报警器发出声光报警信号，同时延时30秒（可手动调整延时时间）供防护区人员撤离，然后DKL灭火装置启动灭火，同时放气指示灯启动，显示防护区DKL气体灭火装置正在释放，并给远程控制中心发出防护区正在实施灭火的报警信号。
当防护区工作人员发现火情时，可以直接通过紧急启停按钮启动灭火装置灭火后，迅速撤离防护区，并关好防护区门。
DKL自动灭火系统重复上述过程灭火，为防护区财产安全提供最大保护。
3 技术参数3.1 适用温湿度范围：-20℃~+55℃RH≤95%3.2 喷口温度：≤150℃3.3 灭火密度：100g/m33.4 灭火时间：≤60s3.5 启动条件：DC24V 1A（最小启动电流250mA）3.6 多台连接方式：串联4 开箱检验4.1 开箱检验应根据“DKL灭火装置装箱单”，检查随机资料及零配件是否齐全，如有问题，请与供应商联系。
4.2 检查装置上有无“产品合格证”，如果没有此证请尽快与经销商联系，请勿擅自使用该装置。
5安装、调试5.1 DKL灭火装置的安装5.1.1 应根据不同场所的安装条件选择适用型号的DKL灭火装置。
5.1.2 DKL灭火装置的正前方1.0米内，其它各面0.2米内不允许有设备、器具或其它阻碍物。
5.1.3 DKL灭火装置的安装不受位置高低的影响。
5.1.4 DKL灭火装置上盖不允许放置其它任何物品。
5.1.5 DKL落地式灭火装置如需固定，其固定方式见图3、图4 5.1.6 DKL悬挂式灭火装置的安装方式见图5、图65.2 DKL灭火装置不宜安装下列位置5.2.1 临近明火、火源处。
5.2.2 临近进风、排风口、门、窗及其它开口处。
图3 地面固定方式图4 墙壁固定方式5.2.3 容易被雨淋、水浇、水淹处。
5.2.4 疏散通道。
5.2.5 经常受振动、冲击、腐蚀影响处。
图5 吊顶固定图6 墙壁固定5.3 DKL灭火装置安装完毕，按有关规定进行竣工验收。
竣工验收合格后，才能接通设备投入使用。
竣工验收合格后，严禁擅自拆卸、移动。
5.4 DKL灭火装置的检测调试5.4.1 DKL灭火装置主机的调试5.4.1.1 主机功能：同一防护区内的DKL灭火装置应同时启动。
当防护区内配置DKL 灭火装置药剂量超过20kg（含20kg）时，与控制器连接的DKL灭火装置必须采用DKL 灭火装置主机，以确保该防护区内所有灭火装置同时启动，装置与主机连接方式为串联。
注：主机本身也是一台灭火装置。
5.4.1.2 主机的调试5.4.1.2.1 将主机与控制器按要求全部接好连接线（即24V电源，启动信号线、反馈线、高压输出可暂接模拟负载）。
5.4.1.2.2 按自检按钮，红色指示灯亮——这说明主机放大器正常。
绿色小指示灯亮说明负载正常（接通）。
5.4.1.2.3 高压输出检测5.4.1.2.3.1 高压输出检测时，必须将主机启动输入端口②以及DKL灭火装置启动输入端口②断开，以确保在检测过程中无电信号输入至主机或DKL灭火装置的启动输入端（见图7）。
5.4.1.2.3.2 在高压输出端口⑤上，接上220V40W灯泡。
5.4.1.2.3.3 给主机接通启动信号，应在2-3秒后有高压输出，220V/40W灯应亮，这说明主机一切正常。
5.4.2 DKL灭火装置的检测：用万用表测量每个装置启动输入端口②的“1”、“2”角间的电阻值，根据装置的灭火剂量2.5Kg、5Kg和7.5Kg、10Kg，其阻值分别应为（1.2~1.7Ω）、（2.4~3.4Ω）、（3.6~5.4Ω）。
图7 系统调试及检测示意图5.4.3 系统调试：在主机及DKL灭火装置检测正常的前提下方可进行系统调试，具体方法如下：在DKL灭火装置主机高压输出端口⑤（无主机的场合即为控制器的启动输入线路），通往DKL灭火装置主机及各个DKL灭火装置的启动端口②的插头上连接检测用点火头（即用一个检测用点火头替代一台灭火装置，而灭火装置主机及各灭火装置的启动端口②与系统线路处于断开状态）（见图7），然后通过控制器启动灭火装置。
若经过控制器预先设定的延时时间后，点火头全部起爆，说明系统调试正常。
5.4.4 接插件编号说明5.4.4.1 插件①为反馈端口，即DKL灭火装置启动后给控制器的启动信号，属无源信号。
接法：“1”、“2”脚为接线脚，系常开温控开关。
主机到其它灭火装置全部并联，系两芯插头。
5.4.4.2 插件②为启动端口，连接控制器或主机高压输出端口来的启动信号。
在无主机时，接控制器提供的启动信号（不能小于DC24V /1A电流）。
接法：“1”、“2”脚为接线脚，无极性接法，“3”脚接地，系三芯插头。
5.4.4.3 插件③为主机主备电源输入端口，连接控制器常供DC24V /1A电源。
接法：“1”、“3”脚为接线脚，无极性，系四芯插头。
5.4.4.4 插件④为启动输入信号端口（当发生火灾时，由控制器送来直流24V /1A启动信号）。
接法：“1”、“3”脚为接线脚，无极性，系五芯插头。
5.4.4.5 插件⑤为高压输出端口，其向灭火装置主机本身及其它灭火装置提供启动信号，高压输出端口至各灭火装置的启动端口②的接线均为串联（最多可接10台）。
接法：“1”、“3”脚为接线脚，无极性，系六芯插头。
5.4.5 系统接线图说明：全部检测调试完毕后，可按图8、图9“DKL灭火装置系统接线图”接线。
注意：接线前应确保无启动信号输出！图8 DKL灭火系统接线图（有主机时）图9 DKL灭火系统接线图（无主机时）6 设计用量热气溶胶灭火系统由于喷放较慢，因此存在灭火剂在防护区内扩散较慢的问题。
在较大的空间内，为了使灭火剂以合理的速度进行扩散，除了合理布置灭火装置外，适当增加灭火剂浓度也是比较有效的办法，所以在设计用量计算中引入了容积修正系数K V，K V的取值是根据试验和计算得出的。
下面举例说明热气溶胶灭火系统的设计计算：某通讯传输站作为一单独防护区，其长、宽、高分别为5.6m、5m、3.5m，其中含建筑实体体积为23m 3。
1） 计算防护区净容积 V=(5.6×5×3.5)－23 ＝75(m 3)2)计算灭火剂设计用量依据本《规范》，V K C W v ⋅⋅=2C 2取0.13kg/m 3,K V 取1，则： W=0.13×1×75＝9.75 (kg) 3) 产品规格选用依据本《规范》3.2.1以及产品规格，选用S 型气溶胶灭火装置10kg 一台。
