S型气溶胶灭火系统设计及安装说明一、设计依据1、GB 50370-2005《气体灭火系统设计规范》2、GB 50263-2007《气体灭火系统施工及验收规范》3、GB 50116-98《火灾自动报警系统设计规范》二、设计条件本工程对防护区：3个变电室进行气体灭火深化设计，并且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案1、系统构成：本系统由火灾自动报警系统、灭火装置（S型气溶胶）等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置（S型气溶胶）由气溶胶发生剂、发生器、冷却装置（剂）、反馈元件、壳体等组成。
2、设计原理本系统具有自动、手动两张控制方式。
保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发生火灾信号后，自动灭火控制器开始进入延时阶段（0~30s可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。
延时过后，向保护区的灭火装置发出灭火指令，启动阀打开，然后向保护区喷放气溶胶灭火剂，同时报警控制器接收灭火装置的反馈信号，喷放指示灯亮，当报警控制器处于手动状态，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放S型气溶胶气体灭火的功能。
在开始释放气体前，具有0~30秒可调的延时功能，同时在保护区内外可发出声光报警，已通知人员疏散撤离。
4、在手动启动方式下，人员可在保护区外，利用启动按钮启动气溶胶灭火设备，气体释放前同样具有延时声光报警功能。
S型气溶胶灭火系统与七氟丙烷灭火系统的对比说明S型气溶胶灭火系统与七氟丙烷灭火系统同属于气体灭火系统的范畴，但是很多非专业人士对这两种气体灭火系统的优缺点或者各自的特点并不十分了解。
因此大多数工程在使用气体灭火系统产品时，很难做出明确的选择。
针对这两种气体灭火系统的其性能和特点做以下对比说明：一、气溶胶气体灭火系统概述1、系统简介气溶胶灭火技术诞生于我国，也称烟雾灭火技术,始于20世纪60年代初.第一代是由公安天津消防研究所的科研人员完成的，他们自主研制出烟雾自动灭火系统,主要用于扑灭甲、乙、丙类液体储罐火灾。
这是一项不同于以往的全新的灭火技术既有烟又有雾，既有细小的固体颗粒，又有水蒸气和N2、CO2灭火气体形成的气溶胶物质用于灭火。
第二代气溶胶称为K型气溶胶，由北京理工大学研制成功，单内涵大量钾离子，喷放后的产物极易与空气中的水分结合形成导电物质，对电子设备有很大的损坏性，第三代称为S型气溶胶，是由陕西坚瑞消防股份有限公司自主研发成功，喷放后的沉降物的电阻值大于20M欧,为绝缘体，对精密电子设备无损坏。
目前国内主要使用的是第三代气溶胶（S型）系统，该产品已经在上万个项目上应用了。
2、灭火原理燃烧进行的四要素：可燃物、氧化剂、温度及未受抑制的链式反应。
灭火气体的灭火机理皆是消除燃烧四要素中的一个或几个.S型气溶胶灭火装置中的固态灭火剂通过电启动，其自身发生氧化还原反应形成大量凝集型灭火气溶胶，其成分主要是N2、少量CO2、金属盐固体微粒等。
S型灭火气溶胶灭火机理如下:（1）、吸热降温灭火机理金属盐微粒在高温下吸收大量的热，发生热熔、气化等物理吸热过程，火焰温度被降低，进而辐射到可燃烧物燃烧面用于气化可燃物分子和将已气化的可燃烧分子裂解成自由基的热量就会减少，燃烧反应速度得到一定抑制。
（2）、灭火机理。
a.气相化学抑制：在热作用下，灭火气溶胶中分解的气化金属离子或失去电子的阳离子可以与燃烧中的活性基团发生亲和反应，反复大量消耗活性基团,减少燃烧自由基。
新一代环保洁净型气溶胶自动灭火装置使用说明书广州海安消防设备有限公司目录第一章概述 (1)第二章S型自动灭火装置的灭火原理 (1)第三章适用范围和不适用范围 (1)第四章装置构成及型号编制 (1)第五章S型灭火装置的主要技术参数 (2)第六章简明设计指南 (2)第七章S型灭火系统控制模式 (3)第八章S型灭火装置的安装、日常维护和使用 (4)第一章概述金海安牌（S）环保型自动灭火装置（以下简称S型自动灭火装置）是由广州海安消防设备有限公司利用现代化工技术自行研制和生产的环保型混合气体灭火产品。
在生产过程中无毒、无污染、无公害，实施灭火过程中效率高、压力低、无残留物、对被保护物无腐蚀、安全性强、不存在F、Cl、Br、CO等有害物质，ODP=0、GWP≤0.35、不破坏大气臭氧层。
是目前消防领域代替哈龙产品的理想产品。
第二章 S型自动灭火装置的灭火原理1、IVS型灭火剂的特性IVS型灭火剂是一种固体含能化学物质，属于烟火药剂。
利用电子气化启动器激活IVs 型灭火剂，使其发生化学反应，能产生大量惰性气体、水汽和微量固体颗粒，形成混合气体，混合气体从IVS型自动灭火装置的喷口向外释放喷射，扑灭火灾。
2、S型自动灭火装置的灭火原理S型自动灭火装置的灭火机理是以物理、化学、水汽降温三种灭火方式同时进行的全淹没灭火形式：a、以物理性稀释空气中氧气“窒息灭火”为主要方式，切断火焰反应链进行链式反应破坏火灾现场的燃烧条件，迅速降低自由基的浓度；b、存在抑制链式燃烧反应进行的化学灭火方式；c、水蒸汽冷凝与气化降低燃烧物温度。
第三章适用范围和不适用范围1、适用范围S型气溶胶系统为全淹没系统，适用于扑灭相对封闭空间的A、B类火灾以及电气电缆初起火灾。
a、扑灭A类火灾：如木材、纸张等固体物质初起火灾，适用于木制品库、档案库、博物馆、图书馆、资料室等场所；b.扑灭B类火灾：适用于生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、动物油、植物油等各种丙类可燃液体场所的火灾；c.扑灭电气电缆火灾：适用于变（配）电间、发电机房、电缆夹层、电缆井、电缆沟、电子计算机房、通讯房等场所的火灾。

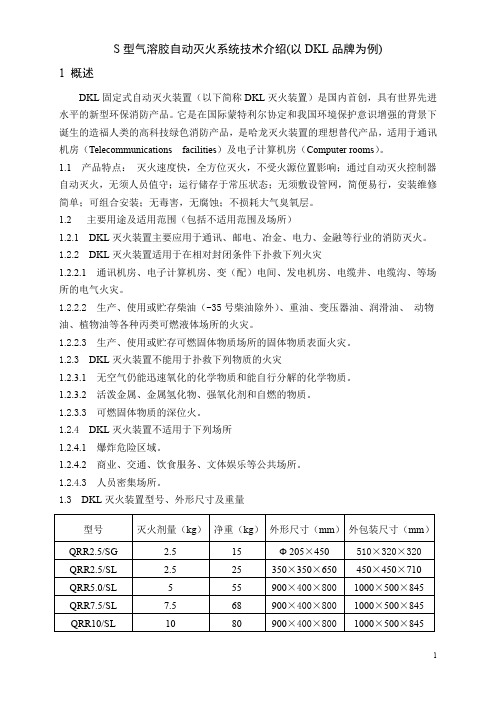

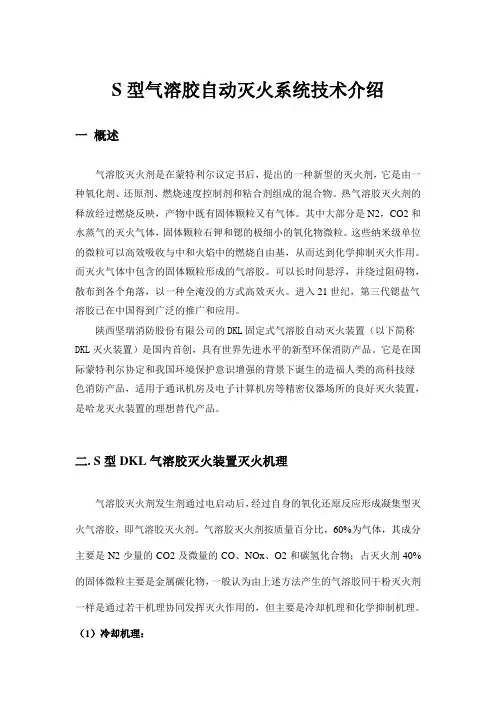

S型气溶胶自动灭火系统技术介绍(以DKL品牌为例)1 概述DKL固定式自动灭火装置（以下简称DKL灭火装置）是国内首创，具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，适用于通讯机房（Telecommunications facilities）及电子计算机房（Computer rooms）。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过自动灭火控制器自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层。
1.2 主要用途及适用范围（包括不适用范围及场所）1.2.1 DKL灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 DKL灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟、等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 DKL灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.2.4 DKL灭火装置不适用于下列场所1.2.4.1 爆炸危险区域。
1.2.4.2 商业、交通、饮食服务、文体娱乐等公共场所。
1.2.4.3 人员密集场所。
1.3 DKL灭火装置型号、外形尺寸及重量1.4 DKL灭火装置型号的组成及其代表意义L代表落地式，G代表悬挂式，……）S代表S型，K代表K型，……）A代表可灭A类表面火，其他可不标注kg1.5 DKL灭火装置对防护区的要求：防护区应相对封闭。
®安装、使用产品前，请阅读使用说明书J R悬挂式S 型气溶胶自动灭火装置使用说明书执行标准：GA499.1陕西坚瑞消防股份有限公司目录1 概述 12 外形结构与工作原理 23 技术参数 24 开箱检验 25 安装 26 调试 57 使用、操作注意事项98 运输、贮存109 售后服务1010 联系方式101 概述JR S型悬挂式气溶胶自动灭火装置（以下简称JR灭火装置）是国内首创、具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，特别适用于通讯机房及电子计算机房。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过气体灭火控制器控制从而实现自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层, 是绿色环保产品。
1.2 主要用途及适用范围1.2.1 JR灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 JR灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 JR灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.3 型号、外形尺寸见表1表1 JR灭火装置型号、外形尺寸1.4 工作环境要求工作环境温度范围：-20℃~+55℃工作环境相对湿度：不大于95%1.5 对防护区的要求：防护区应相对封闭。
®安装、使用产品前，请阅读使用说明书J R悬挂式S 型气溶胶自动灭火装置使用说明书执行标准：GA499.1陕西坚瑞消防股份有限公司目录1 概述 12 外形结构与工作原理 23 技术参数 24 开箱检验 25 安装 26 调试 57 使用、操作注意事项98 运输、贮存109 售后服务1010 联系方式101 概述JR S型悬挂式气溶胶自动灭火装置（以下简称JR灭火装置）是国内首创、具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，特别适用于通讯机房及电子计算机房。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过气体灭火控制器控制从而实现自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层, 是绿色环保产品。
1.2 主要用途及适用范围1.2.1 JR灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 JR灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 JR灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.3 型号、外形尺寸见表1表1 JR灭火装置型号、外形尺寸1.4 工作环境要求工作环境温度范围：-20℃~+55℃工作环境相对湿度：不大于95%1.5 对防护区的要求：防护区应相对封闭。
S型气溶胶灭火系统设计及安装说明一、设计依据1、GB 50370-2005《气体灭火系统设计规范》2、GB 50263-2007《气体灭火系统施工及验收规范》3、GB 50116-98《火灾自动报警系统设计规范》二、设计条件本工程对防护区：3个变电室进行气体灭火深化设计，并且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案1、系统构成：本系统由火灾自动报警系统、灭火装置（S型气溶胶）等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置（S型气溶胶）由气溶胶发生剂、发生器、冷却装置（剂）、反馈元件、壳体等组成。
2、设计原理本系统具有自动、手动两张控制方式。
保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发生火灾信号后，自动灭火控制器开始进入延时阶段（0~30s可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。
延时过后，向保护区的灭火装置发出灭火指令，启动阀打开，然后向保护区喷放气溶胶灭火剂，同时报警控制器接收灭火装置的反馈信号，喷放指示灯亮，当报警控制器处于手动状态，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放S型气溶胶气体灭火的功能。
在开始释放气体前，具有0~30秒可调的延时功能，同时在保护区内外可发出声光报警，已通知人员疏散撤离。
4、在手动启动方式下，人员可在保护区外，利用启动按钮启动气溶胶灭火设备，气体释放前同样具有延时声光报警功能。
S型气溶胶灭火装置
S型气溶胶灭火装置0
S型气溶胶灭火装置是集自动探测火灾报警、灭火为一体并可轻便移动的一种现代化消防设备。
S型气溶胶灭火装置是指含有35%-50%硝酸锶，同时含有10%-20%硝酸钾的气溶胶发生剂的灭火装置。
型号：QRR/SL（落地式）、QRR/SG(壁挂式)
S型气溶胶灭火装置具有施工安装简便、工程投资少等特点。
主要适用于电子计算机房、配电房、变压器房、档案文物资料室、小型油库、电讯中心等小型相对封闭防护区的A、B类火灾以及电气电缆初起火灾。
系统主要技术性能和参数
技术参数：
1、绝缘性能：＞200MΩ
2、相对湿度：≤95%
3、电流电阻：（1~9）Ω
4、最大安全电流、时间：150mA/5min
5、最大启动电流、时间：1A/5ms
6、启动延时：30s
7、灭火剂喷射时间：≤2min
8、喷射滞后时间：≤5s
9、喷口温度：在喷口正前方0.01m处≤180℃，0.05m处≤80℃
10、箱体温度：箱体表面温度≤100℃
11、灭火功能：100g/m3 12、产品使用寿命：6年。
