气溶胶灭火系统设计及安装说明
- 格式:docx
- 大小:48.80 KB
- 文档页数:8
气溶胶灭火系统设计及安装说明气溶胶灭火系统设计及安装说明一、设计依据1、GB 50370- 《气体灭火系统设计规范》2、GB 50263- 《气体灭火系统施工及验收规范》3、GB 50116-98《火灾自动报警系统设计规范》二、设计条件本工程对防护区:3个变电室进行气体灭火深化设计,而且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案1、系统构成:本系统由火灾自动报警系统、灭火装置(S型气溶胶)等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置(S型气溶胶)由气溶胶发生剂、发生器、冷却装置(剂)、反馈元件、壳体等组成。
2、设计原理本系统具有自动、手动两张控制方式。
保护区均设二路独立探测回路,当第一路探测器发出火灾信号时,发出警报(警铃报警),指示火灾发生的部位,提醒工作人员注意;当第二路探测器亦发生火灾信号后,自动灭火控制器开始进入延时阶段(0~30s可调),声光报警器报警和联动设备动作(关闭通风空调,防火卷帘门等),此阶段用于疏散人员。
延时过后,向保护区的灭火装置发出灭火指令,启动阀打开,然后向保护区喷放气溶胶灭火剂,同时报警控制器接收灭火装置的反馈信号,喷放指示灯亮,当报警控制器处于手动状态,由值班人员确认火警后,按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮,即可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下,系统具备在两只不同类型火灾探测器复合动作的情况下,自动释放S型气溶胶气体灭火的功能。
在开始释放气体前,具有0~30秒可调的延时功能,同时在保护区内外可发出声光报警,已通知人员疏散撤离。
4、在手动启动方式下,人员可在保护区外,利用启动按钮启动气溶胶灭火设备,气体释放前同样具有延时声光报警功能。
一、热气溶胶灭火技术简介 1、YHQRR 热气溶胶灭火机理 ....2、YHQRR 热气溶胶灭火技术性能目录.2二、 YHQRR 热气溶胶灭火装置的技术特点3...1、可靠的启动装置2、独特的冷却装置3、产品选型及分类4、灵活的应用方式5、市场技术优势 ..3 33 4 4三、 YHQRR 热气溶胶灭火系统设计要求4..1、YHQRR 热气溶胶灭火系统适用范围 .....2、YHQRR 热气溶胶灭火系统设计基本参数3、YHQRR 热气溶胶灭火剂设计用量计算4、YHQRR 热气溶胶灭火系统配置要求 .....4 45 5四、 YHQRR 热气溶胶灭火系统注意事项7..1、YHQRR 热气溶胶灭火系统设计、施工注意事项2、YHQRR 热气溶胶灭火系统调试注意事项 ......3、YHQRR 热气溶胶灭火系统管理注意事项 ......、热气溶胶灭火技术简介1、YHQRR 热气溶胶灭火机理“气溶胶” 是指液态或固态的微粒悬浮于气体介质中的一种物质,其灭火机理如下所述:1.1、吸热降温灭火机理热气溶胶产物中的固体微粒主要为M20 、M2C03 和MHC03 ,这三种物质在火焰上均会发生强烈的吸热反应。
M20在温度大于350C时就会分解,M2C03的熔点为891 C,超过这个温度就会分解,MHC03在100C开始分解,200 C时完全分解,这些都是强烈的吸热反应,另外,M20和C在高温下还可能进行如下吸热反应:M20+CH2 M+C0 2M 20+CH4M+C02上述反应都是强烈的吸热反应,这些固体微粒在火场中发生上述化学反应之前的物理气化过程中还需要从火焰中吸收大量的热,使其达到上述反应所需的温度而进行反应。
任何火灾在较短的时间内所释出的热量是有限的,如果在较短的时间内,气溶胶中的上述固体微粒能够吸收火焰的部分热量,那么火焰的温度就会降低,则辐射到可燃烧物燃烧面时,用于气化可燃物分子和将已经气化的可燃烧分子裂解成自由基的热量就会减少,燃烧反应的速度就会得到一定程度的抑制,这种作用在火灾初期尤为明显。
气溶胶灭火施工方案1. 引言本施工方案旨在介绍气溶胶灭火系统的施工过程,确保灭火器材能够有效、安全地发挥作用。
2. 施工前准备在开始施工前,需要进行以下准备工作:- 落实施工人员的资质及培训要求;- 确认灭火器材的种类和品牌,并对其性能进行检查;- 制定详细的施工计划,包括施工时间、区域划分等。
3. 施工流程3.1 安装灭火器材根据灭火器材的规格和要求,将其安装在预定位置上。
确保灭火器材在安装过程中不受损坏,并与相应管道连接紧密。
3.2 配置气溶胶灭火剂根据灭火剂的种类和推荐比例,将其配置好,并放置在配药区。
3.3 建立气溶胶通道根据系统设计图,安装和连接气溶胶系统的主要管道和分支管道。
确保管道连接紧密,防止泄漏。
3.4 完善控制系统安装和调试气溶胶灭火系统的控制设备和监测设备,确保其正常工作。
3.5 联动测试进行气溶胶灭火系统的联动测试,确保系统正常运行并能够及时灭火。
4. 安全措施- 施工人员需全程佩戴个人防护装备,包括防护眼镜、手套和口罩等;- 在施工现场设置明显的安全警示标识,确保他人不会误入施工区域;- 严格按照相关法律法规和危险品操作规程进行操作,并及时处理应急情况。
5. 施工验收在施工结束后,进行系统的验收工作。
包括对灭火器材、管道系统和控制设备进行检查,确保其符合相关标准和要求。
6. 总结本文档详细介绍了气溶胶灭火施工方案,包括施工前的准备工作、施工流程、安全措施以及施工验收等内容。
通过按照本方案执行施工,能够确保气溶胶灭火系统的有效性和安全性。
参考文献:以上所述,我们希望满足您的需求。
如有其他疑问,请随时与我们联系。
气溶胶灭火系统施工方案在火灾灭火系统的建设中,气溶胶灭火系统是一种先进且高效的灭火技术。
本文将介绍气溶胶灭火系统的施工方案,以确保系统能够稳定可靠地工作。
1. 项目背景气溶胶灭火系统是一种利用超细颗粒物质构成的灭火剂,在遇到火灾时迅速释放并吸收热量、抑制火焰的灭火系统。
由于其高效、无残留、对设备影响小等特点,越来越受到各种场所的青睐。
2. 设计原则在进行气溶胶灭火系统的施工前,需要遵循以下设计原则:•充分了解需要保护的区域,确定系统的覆盖范围和设备数量。
•选择合适的气溶胶灭火剂型号和压力容器。
•确保系统布局合理,覆盖区域充分。
•配备合适的控制装置,确保系统能够快速响应火灾。
3. 施工流程3.1 申请审批在施工前,需向相关部门提交气溶胶灭火系统的设计方案,并获得相应的批准和审批。
3.2 材料准备•根据设计方案,准备好所需的气溶胶灭火剂和压力容器。
•检查系统所需的管道、阀门、控制装置等部件是否齐全。
3.3 安装施工•按照设计方案,进行气溶胶灭火系统的管道布置和连接。
•安装压力容器、控制装置等设备,并进行调试。
3.4 调试验收•完成安装后进行系统的调试,确保各部件运行正常。
•进行系统的验收,以确保系统符合设计要求。
4. 施工注意事项在施工过程中需要注意以下事项:•施工现场应保持整洁,保证工作安全。
•操作人员需穿戴相应防护用具。
•安装过程需严格按照设计规范进行,避免漏装或错误安装。
5. 后续维护气溶胶灭火系统在使用过程中需要定期进行维护和保养,以确保系统的正常运行。
定期检查各个部件的运行情况,并进行清洁、润滑等保养工作。
结语气溶胶灭火系统作为一种高效的灭火技术,在各种场所中得到了广泛应用。
合理的施工方案和严格的施工流程是保障系统正常运行的关键,希望本文的介绍对您有所帮助。
气溶胶灭火工程说明预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制XXXXXXXXXXX项目——七氟丙烷自动灭火系统设计方案XXXX消防设备有限责任公司第一章总论1.1 设计依据中电投横琴岛多联供燃气能源站项目气体消防七氟丙烷自动灭火系统工程依据以下文件进行初设计1. 沈阳鑫鸿建实业有限公司邀请设计1.2中电投横琴岛多联供燃气能源站项目气体消防工程概况1.中电投横琴岛多联供燃气能源站项目气体消防七氟丙烷自动灭火系统工程位于小横琴山西南面的山脚下,属于横琴岛工业园区内。
厂区地势平坦,自然地面标高-1.0m~0.5m(1956年黄海高程系统,下同)左右,厂址西面是天然气终端接收站;在厂址东北面紧邻小横琴山;厂东南面为大横琴山,山上有一座牛角水库;厂址西面约1.65km 是磨刀门水道,磨刀门水道能通航3000t 船只。
从横琴大桥到厂址约有9km。
目前对外公路主要有厂址小河涌边的上河堤路,接厂址北面的环岛路。
通过环岛路、横琴大桥和莲花大桥分别可与珠海市区和澳门连接。
电厂本期建设2×390MW(F级)燃气蒸汽联合循环多联供能源站,最终规模8×390MW(F级)燃气蒸汽联合循环多联供能源站。
本项目机岛采用按哈尔滨电气集团STAG 109FA MS燃气轮机、三压再热蒸汽轮机,余热锅炉采用东方日立锅炉有限公司的三压、再热、自然循环、无补燃、卧式余热锅炉。
电厂第一台机组预计2013年9月建成投产,第二台机组预计2013年11月建成投产。
机组年利用小时:5000小时。
工程首期建设电厂本期建设2×390MW(F级)燃气蒸汽联合循环多联供机组,本工程在主厂房电子设备间、继电器室、余热锅炉电子设备间、工程师室、电缆夹层及集控楼配电室、SIS间、工程师站等防护区设置2套组合分配式的全淹没气体灭火系统;气体灭火系统采用七氟丙烷(FM200)灭火系统。
防区内存在2×390MW燃气联合循环多联供机组等如果一旦发生火情将造成不可估量的后果,为此在中华人民共和国国际标准《气体灭火系统设计规范》GB50229-2006中强调上述区域内要求设计气体灭火系统防止不必要的损失出现。

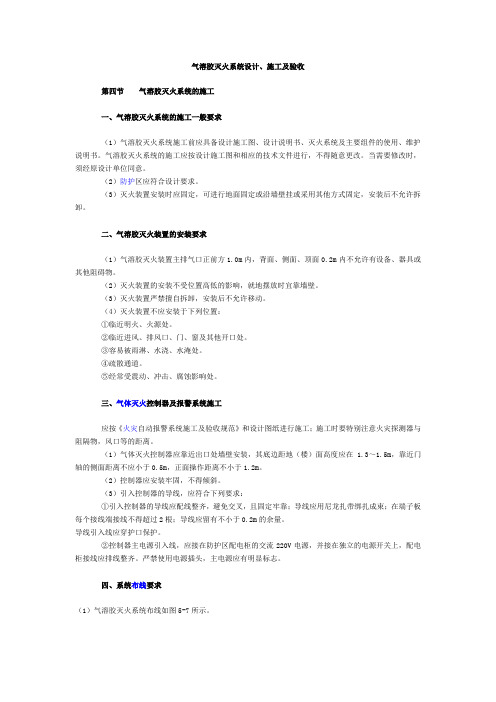

气溶胶灭火系统设计、施工及验收第四节气溶胶灭火系统的施工一、气溶胶灭火系统的施工一般要求(1)气溶胶灭火系统施工前应具备设计施工图、设计说明书、灭火系统及主要组件的使用、维护说明书。
气溶胶灭火系统的施工应按设计施工图和相应的技术文件进行,不得随意更改。
当需要修改时,须经原设计单位同意。
(2)防护区应符合设计要求。
(3)灭火装置安装时应固定,可进行地面固定或沿墙壁挂或采用其他方式固定,安装后不允许拆卸。
二、气溶胶灭火装置的安装要求(1)气溶胶灭火装置主排气口正前方1.0m内,背面、侧面、顶面0.2m内不允许有设备、器具或其他阻碍物。
(2)灭火装置的安装不受位置高低的影响,就地摆放时宜靠墙壁。
(3)灭火装置严禁擅自拆卸,安装后不允许移动。
(4)灭火装置不应安装于下列位置:①临近明火、火源处。
②临近进风、排风口、门、窗及其他开口处。
③容易被雨淋、水浇、水淹处。
④疏散通道。
⑤经常受震动、冲击、腐蚀影响处。
三、气体灭火控制器及报警系统施工应按《火灾自动报警系统施工及验收规范》和设计图纸进行施工;施工时要特别注意火灾探测器与阻隔物,风口等的距离。
(1)气体灭火控制器应靠近出口处墙壁安装,其底边距地(楼)面高度应在1.3~1.5m,靠近门轴的侧面距离不应小于0.5m,正面操作距离不小于1.2m。
(2)控制器应安装牢固,不得倾斜。
(3)引入控制器的导线,应符合下列要求:①引入控制器的导线应配线整齐,避免交叉,且固定牢靠;导线应用尼龙扎带绑扎成束;在端子板每个接线端接线不得超过2根;导线应留有不小于0.2m的余量。
导线引入线应穿护口保护。
②控制器主电源引入线,应接在防护区配电柜的交流220V电源,并接在独立的电源开关上,配电柜接线应排线整齐。
严禁使用电源插头,主电源应有明显标志。
四、系统布线要求(1)气溶胶灭火系统布线如图5-7所示。
图5-7 气溶胶灭火系统布线图(2)气溶胶灭火系统的传输线应采用阻燃线,传输线敷设应穿金属管;配管前应先考虑导线的总截面积(包括外护层)不应超过管内截面积的40%,施工前应复查金属管径是否满足这一要求。
S型气溶胶灭火系统设计及安装说明一、设计依据1、GB 50370-2005《气体灭火系统设计规范》2、GB 50263-2007《气体灭火系统施工及验收规范》3、GB 50116-98《火灾自动报警系统设计规范》二、设计条件本工程对防护区:3个变电室进行气体灭火深化设计,并且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案1、系统构成:本系统由火灾自动报警系统、灭火装置(S型气溶胶)等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置(S型气溶胶)由气溶胶发生剂、发生器、冷却装置(剂)、反馈元件、壳体等组成。
2、设计原理本系统具有自动、手动两张控制方式。
保护区均设二路独立探测回路,当第一路探测器发出火灾信号时,发出警报(警铃报警),指示火灾发生的部位,提醒工作人员注意;当第二路探测器亦发生火灾信号后,自动灭火控制器开始进入延时阶段(0~30s可调),声光报警器报警和联动设备动作(关闭通风空调,防火卷帘门等),此阶段用于疏散人员。
延时过后,向保护区的灭火装置发出灭火指令,启动阀打开,然后向保护区喷放气溶胶灭火剂,同时报警控制器接收灭火装置的反馈信号,喷放指示灯亮,当报警控制器处于手动状态,由值班人员确认火警后,按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮,即可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下,系统具备在两只不同类型火灾探测器复合动作的情况下,自动释放S型气溶胶气体灭火的功能。
在开始释放气体前,具有0~30秒可调的延时功能,同时在保护区内外可发出声光报警,已通知人员疏散撤离。
4、在手动启动方式下,人员可在保护区外,利用启动按钮启动气溶胶灭火设备,气体释放前同样具有延时声光报警功能。
气溶胶自动灭火装置的施工步奏说明一、气溶胶灭火装置线路的设计与铺设1、消防工程系统的布线,应符合现行国家标准《电气装置工程施工及验收规范》的规定。
2、消防工程系统布线,应根据现行国家标准《火灾自动报警系统设计规范》的规定,对导线的种类、电压等级进行检查。
3、电线管采用套接紧定式镀锌导管明敷。
烟感1路线,温感1路线,有极性。
采用2ZR-RVS2*1.5。
紧急启停按钮采用2ZR-RVS2*1.5,电磁阀采用2ZR-RVS-2x2.5。
4、探测器吸吊顶安装时,探测器至接线的导线穿金属软管保护。
5、各系统的穿线金属管、金属接线盒等均应做好电气连接并接地。
6、在管内穿线前,应将管内或线槽内的积水及杂物清除干净。
7、导线在管内或线槽内,不应有接头或扭结。
导线的接头,应在接线盒内焊接或用端子连接。
8、管路超过下列长度时,应在便于接线处装设接线盒:(a、管子长度每超过45m,无弯曲时;b、管子长度每超过30m,有1个弯曲时;c、管子长度每超过20m,有2个弯曲时;d、管子长度每超过12m,有3个弯曲时。
)二、安装感温感烟探测器的安装1、烟、温探测器吸顶安装,位置与灯具、水喷头、吸顶扬声器、空调风口、梁的影响等因素综合考虑,作适当调整,探测器的安装位置,应符合下列规定:a、探测器至墙壁、梁边的水平距离,不应小于0.5m。
b、探测器周围0.5m内,不应有遮挡物。
c、探测器宜水平安装,当必须倾斜安装时,倾斜角不应大于450。
2、探测器的底座应固定牢靠,其导线连接必须可靠压接或焊接,当采用焊接时,不得使用带腐蚀性的助焊剂。
3、探测器的“+”线应为红色,“-”线应为蓝色,其余线应根据不同用途采用其它颜色区分。
但同一工程中相同用途的导线。
4、探测器底座的外接导线,应留有不小于15cm的余量,入端处应用明显标志。
5、探测器低座的穿线孔宜封堵,安装完毕后的探测器座应采取保护措施。
6、探测器的确认灯,应面向便于人员观察的主要入口方向。
气溶胶灭火系统操作说明一、引言气溶胶灭火系统是一种先进的灭火设备,广泛应用于各种场所,如机房、厨房、仓库等。
本文将对气溶胶灭火系统的操作进行详细说明,以确保用户正确使用该设备,最大限度地发挥其灭火效果。
二、系统组成气溶胶灭火系统由以下几个基本部分组成:1. 气溶胶灭火剂:该灭火剂是一种特殊的化学物质,具有高效灭火能力。
2. 喷洒系统:喷洒系统包括气溶胶喷头、管路和控制装置等,用于释放灭火剂。
3. 控制器:控制器用于监测火灾情况,并控制喷洒系统的启动和关闭。
三、系统安装1. 安全位置:气溶胶灭火系统应安装在易燃物品周围,并远离易燃或易爆物质。
2. 固定设备:安装过程中,确保灭火剂喷头和管路固定牢固,以防止因震动或其他原因导致脱落。
3. 电源接线:将控制装置与电源连接,确保电源的可靠性。
4. 系统测试:安装完毕后,进行系统的测试,确保各部分工作正常。
四、系统操作1. 火警报警:当控制器检测到火灾时,会发出警报声,并通过指示灯提示火警。
2. 自动启动:当火警报警后,控制器会自动启动喷洒系统,释放灭火剂。
3. 手动启动:在紧急情况下,也可以手动启动喷洒系统。
按下手动启动按钮,即可启动喷洒系统。
4. 灭火剂喷洒时间:系统启动后,灭火剂将会喷洒一段时间,时间通常取决于火灾程度和系统容量。
5. 停止喷洒:当火势得到控制或经过一定时间后,控制器会停止喷洒灭火剂。
同时,警报声也会停止。
6. 手动复位:在火灾得到控制后,需要手动复位控制器,以备下一次火灾。
五、注意事项1. 遵循使用指南:操作时,应严格按照使用指南进行操作,不得随意更改设置。
2. 定期检查:定期检查系统的工作状况,确保各部件处于良好状态,如喷头是否堵塞,管路是否正常等。
3. 防止误操作:不得擅自停止系统的运行,除非经过判断确认火情已被控制。
4. 系统维护:定期维护系统,清洁喷头和管路,检查电源和控制器等,并进行必要的修理和更换。
5. 火灾后处理:在火灾发生后,及时对设备进行修复和维护,以确保下次火灾时系统能正常工作。
气溶胶灭火系统施工方案一、工程准备在施工前需要进行项目准备。
首先要确定灭火系统的类型和规模,包括系统的配置、灭火剂种类和数量等。
其次要进行施工的工程预算,确定项目的概算。
二、施工材料和设备准备根据工程需要,准备好所需要的施工材料和设备,包括气溶胶灭火剂、气溶胶灭火装置、控制器、传感器、喷头等。
三、工程施工流程1.安装控制器和传感器控制器是气溶胶灭火系统的核心设备,用于控制灭火装置的启动和停止。
将控制器安装在易于观察和操作的位置,如控制室内墙壁上。
然后根据现场情况选择安装适量的传感器,将其连接到控制器上。
2.安装气溶胶灭火装置根据设计图纸,确定好气溶胶灭火装置的位置,并确保其与传感器和控制器之间的连接。
然后,使用螺丝和支架将灭火装置固定在墙壁或天花板上。
3.安装喷头根据设计需求,确定好喷头的位置和数量,保证灭火剂能够覆盖整个保护区域。
然后,将喷头与灭火装置的出口连接,并根据需要进行调整,确保灭火剂喷射方向正确。
4.连接气源和电源将灭火装置与气源和电源进行连接。
对于气源,可以选择使用钢瓶气源或气瓶集群气源。
对于电源,根据控制器的电压要求进行连接。
5.进行试压和模拟测试在正式使用气溶胶灭火系统前,需要进行试压和模拟测试。
先对系统进行试压,确保气源和连接管路没有漏气现象。
然后,按照控制器的启动步骤进行模拟测试,检查系统的运行情况和喷头的喷射效果。
四、工程验收和投入使用在施工结束后,需要对气溶胶灭火系统进行验收。
首先要检查系统的施工质量和完整性,确认没有安装失误和损坏现象。
然后,按照设计要求进行试验和测试,确保系统能够正常工作。
验收合格后,可以将系统投入使用。
总结:气溶胶灭火系统的施工需要经过严格的准备和流程,才能保证系统的可靠性和有效性。
在施工过程中,需要注意安装位置、喷头调整和管路连接等细节。
通过正确的施工方案和严格的验收标准,可以确保气溶胶灭火系统发挥良好的灭火效果,保护重要场所的安全。
气溶胶灭火系统施工方案1. 引言气溶胶灭火系统是一种高效、环保的灭火设备,广泛应用于各类建筑物和设施中。
本文档旨在提供一个详细的气溶胶灭火系统施工方案,以确保系统能够按照设计要求顺利安装和运行。
2. 施工准备在开始气溶胶灭火系统的施工之前,需要进行一些准备工作,包括但不限于以下几个方面:2.1 施工人员培训所有参与施工的人员需要接受相应的培训,了解气溶胶灭火系统的原理、操作要点和安全注意事项。
培训内容可以包括灭火系统的组成、安装过程、维护和检修等。
2.2 施工设备和材料准备准备必要的施工设备,包括但不限于梯子、螺丝刀、钳子等。
同时,根据设计要求准备好所需的气溶胶灭火系统设备和材料,包括灭火剂喷射器、控制器、检测器、气溶胶容器等。
2.3 工作场所准备对施工场所进行清理和整理,确保没有杂物和障碍物,同时为施工人员提供良好的工作环境。
3. 施工步骤根据具体的建筑结构和设计要求,将气溶胶灭火系统进行安装。
以下是一般的施工步骤,实际操作需要根据具体情况进行调整:3.1 安装控制器和检测器首先,安装控制器和检测器。
控制器是气溶胶灭火系统的核心组件,用于控制灭火剂的喷射和系统的监控。
检测器用于检测火灾的存在,并向控制器发送信号。
3.2 安装气溶胶容器根据设计要求,选择合适的位置安装气溶胶容器。
安装过程中需要注意容器与周围设备的保持适当的距离,以免影响灭火效果和设备的正常运行。
3.3 连接喷射器和管路将喷射器连接到气溶胶容器和管路上。
确保连接紧固可靠,并进行必要的密封处理,以防止气溶胶泄漏。
3.4 接通电源和信号线根据安装要求,将控制器和检测器与电源和信号线进行连接。
确保接线正确、稳定,并进行相应的接地处理。
3.5 系统调试和测试完成气溶胶灭火系统的安装后,进行系统调试和测试。
确保控制器、检测器、喷射器等各个部件能够正常工作,系统能够在火灾发生时快速、准确地启动。
4. 施工质量控制为了确保施工质量,需要进行相应的控制措施。
气溶胶灭火系统施工方案1. 引言本文档旨在提供一个详细的气溶胶灭火系统施工方案,确保施工过程的顺利进行,并保障灭火系统的有效性和安全性。
2. 施工准备2.1 需求评估在施工之前,需要进行一次全面的需求评估。
评估包括火灾风险分析、建筑结构分析和系统容量评估等。
确保系统能够满足火灾灭火所需的要求。
2.2 设备采购和安装根据需求评估的结果,确定所需的气溶胶灭火系统设备,进行设备采购,并安装在相应的位置上。
3. 施工步骤3.1 建筑准备在施工开始之前,需要对建筑进行相应的准备工作。
清理施工区域,确保施工环境的安全和整洁。
3.2 布线安装根据需求评估的结果,将气溶胶灭火系统的布线安装至建筑内部,包括管道、喷嘴和控制设备等。
3.3 联接和测试完成布线安装后,进行联接和测试工作。
确保系统各个部分的连接正常,并进行一系列的测试,验证系统的稳定性和可靠性。
3.4 维护和培训完成安装和测试后,进行维护和培训工作。
培训相关人员了解气溶胶灭火系统的使用方法和维护要点,并确保他们能够熟练操作和维护系统。
4. 施工后的检查和验收在施工完成后,进行一次全面的检查和验收。
确保气溶胶灭火系统符合相关法规要求,并能够正常工作。
5. 安全措施和注意事项在气溶胶灭火系统施工过程中,必须遵守相关的安全措施和注意事项,包括使用个人防护装备、防火安全措施等。
6. 现场管理在施工现场进行有效的管理工作,包括施工进度的跟踪和安全监督等。
确保施工过程的顺利进行和安全完成。
7. 结论本文档提供了一个完整的气溶胶灭火系统施工方案,详细介绍了施工准备、施工步骤以及施工后的检查和验收。
在施工过程中要严格遵守安全措施和注意事项,确保施工的安全和系统的有效性。
气溶胶灭火系统施工方案1. 引言气溶胶灭火系统是一种高效、环保的灭火设备,广泛应用于各种场所,如电力设备、计算机机房、化工厂等。
本文档旨在提供一个气溶胶灭火系统施工方案,确保系统能够安全、快速地投入使用。
2. 系统组成气溶胶灭火系统主要由以下几个部分组成:2.1 气溶胶灭火装置气溶胶灭火装置是系统中最核心的部分,其功能是产生气溶胶并将其释放到灭火区域。
施工方案中需要确定灭火装置的型号、数量和布置位置,以确保覆盖灭火区域,并满足灭火效果要求。
2.2 检测控制设备检测控制设备用于检测火灾并控制气溶胶灭火装置的启动。
常用的检测控制设备包括烟感探测器、温度传感器等。
施工方案中需要确定检测控制设备的型号、数量和布置位置,以确保火灾能够被及时检测到,并实现自动启动灭火装置。
2.3 排风系统排风系统用于将灭火后产生的烟雾和有害气体排出灭火区域,保持室内环境清洁。
施工方案中需要确定排风系统的布置,包括排风口的位置和数量,并确保排风系统能够快速排出灭火区域的烟雾和有害气体。
2.4 电气控制系统电气控制系统用于控制气溶胶灭火系统的各个部分的启停和监控。
施工方案中需要确定电气控制系统的布置,包括主控制柜、电气连接线路等。
3. 施工步骤3.1 方案设计根据实际需求和现场情况,进行气溶胶灭火系统的方案设计,确定灭火装置的型号、数量和布置位置,检测控制设备的型号、数量和布置位置,排风系统的布置等。
3.2 材料准备根据方案设计,准备气溶胶灭火装置、检测控制设备、排风系统所需的材料和工具。
3.3 安装灭火装置按照方案设计,安装灭火装置,并进行必要的接线和连接。
3.4 安装检测控制设备按照方案设计,安装检测控制设备,并与灭火装置进行连接和调试。
3.5 安装排风系统按照方案设计,安装排风系统,并与灭火装置进行连接和调试。
3.6 安装电气控制系统按照方案设计,安装电气控制系统,包括主控制柜和电气连接线路,并进行必要的调试和测试。
3.7 系统测试和调试对安装完成的气溶胶灭火系统进行全面的测试和调试,确保系统的正常运行和灭火效果满足要求。
消防工程施工方案中的气溶胶灭火系统设计消防工程作为建筑物安全的重要组成部分,必须具备有效的灭火系统。
气溶胶灭火系统作为一种新颖高效的灭火技术,具有灵敏度高、灭火速度快、对环境友好等特点,在消防工程施工方案中得到了广泛应用。
本文将探讨气溶胶灭火系统的设计原则以及在消防工程施工方案中的应用。
一、气溶胶灭火系统的设计原则气溶胶灭火系统的设计需要遵循一定的原则,以确保其正常运行和有效灭火。
1. 空间覆盖原则:气溶胶灭火系统应能够覆盖到消防区域的各个角落,确保整个区域都能受到灭火保护。
因此,在设计中应合理确定灭火剂的喷洒装置位置和数量。
2. 灵敏度和响应时间原则:气溶胶灭火系统应具备灵敏度高、响应时间快的特点,能够在火灾发生后迅速启动,减少火势的扩散。
因此,在设计中需要考虑火灾探测器的类型和布置,以及与主控制系统的联动方式。
3. 安全性原则:气溶胶灭火系统的设计应考虑到人员的安全,在火灾发生时能够迅速疏散,并确保灭火剂的喷洒不会对人体造成伤害。
因此,在设计中需要合理设置喷洒装置的高度和方向,以及灭火剂的类型选择。
二、气溶胶灭火系统在消防工程施工方案中的应用气溶胶灭火系统在消防工程施工方案中的应用广泛且重要,可以应用于各种建筑物和场所的消防保护。
1. 商业建筑:气溶胶灭火系统可应用于商场、办公楼、酒店等商业建筑,为人员提供灭火保护。
其设计要考虑到人流密集、货物贮存等因素,合理设置喷洒装置的位置和数量,以及主控制系统的布置和联动方式。
2. 工业建筑:气溶胶灭火系统可用于工厂、车间等工业建筑,在防止火灾事故发生的同时,能够有效地保护设备和产品的安全。
设计时需要考虑到工艺流程、可燃物料的储存情况,确定灭火剂的选择、喷洒装置的布置和控制方式。
3. 交通设施:气溶胶灭火系统在地铁、火车站、机场等交通设施的消防工程施工方案中具有重要地位。
其设计需要考虑到人员流动性大、空间复杂等特点,合理设置火灾探测器和喷洒装置,保障人员的生命安全和财产保护。
气体消防气溶胶自动灭火系统设计解决方案气体消防气溶胶自动灭火系统是一种高效灭火装置,已经广泛应用于各种建筑和设施的消防保护中。
本文将对气体消防气溶胶自动灭火系统设计解决方案进行介绍。
一、气体消防气溶胶自动灭火系统的基本原理气体消防气溶胶自动灭火系统是一种基于化学反应的灭火装置。
当火灾发生时,系统内的探测器会立即检测到火焰和烟雾,并将信号传递给控制器。
控制器将启动灭火装置,将气体消防剂和膨胀剂混合,产生大量的气溶胶颗粒,以达到火灾灭火的效果。
二、气体消防气溶胶自动灭火系统的设计要求1. 系统需要有完整的探测信号传输和控制机构,确保系统的实时工作性能。
2. 系统需要选择适当的气体消防剂和膨胀剂,确保灭火效果的同时,减小污染和对设施的危害。
3. 系统需要设计合适的喷洒模式和喷洒器,确保气溶胶能够充分分布和喷洒,到达火源区域进行灭火。
4. 系统需要有完整的安防和维护机制,确保系统可以长期稳定可靠地运行。
三、气体消防气溶胶自动灭火系统的设计解决方案1. 控制器选择:选择高精度的微处理器,确保系统的实时灭火控制及状态显示功能。
2. 气体消防剂选择:选择对人体、环境及设施安全可靠的无毒、无污染、易挥发、易冷凝、成本低廉、使用周期长的气体消防剂。
3. 喷洒器设计:选择合适的喷洒器结构,确保喷洒模式合理、喷洒速度稳定,实现气溶胶粒子分布均匀,到达火源区域有效灭火。
4. 安防维护机制:设置多级报警和监测机制,确保系统的可靠性和稳定性。
建立完善的预防和保养制度,确保系统长期运行效果。
四、气体消防气溶胶自动灭火系统的优点1. 消防效果好:气溶胶粒子能够快速有效地抵达火源,灭火效果好。
2. 施工和安装简单:系统安装简单,不需要大规模的建设设施和管道,在楼宇领域,可以更轻松地进行系统更新和升级。
3. 污染少,存储安全:气体消防剂具有不挥发、不腐蚀、不污染的特性,将极大的提高灭火效果的同时也会降低对使用人员及周边环境的危害,比更多的防火色带和防火门厚度来的实用。
气溶胶灭火系统设计及
安装说明
文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
气溶胶灭火系统设计及安装说明
一、设计依据
1、GB 50370-2005《气体灭火系统设计规范》
2、GB 50263-2007《气体灭火系统施工及验收规范》
3、GB 50116-98《火灾自动报警系统设计规范》
二、设计条件
本工程对防护区:3个变电室进行气体灭火深化设计,
并且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案
1、系统构成:本系统由火灾自动报警系统、灭火装置(S型气溶胶)
等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警
器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置(S型气溶胶)由气溶胶发生剂、发生器、冷却装置
(剂)、反馈元件、壳体等组成。
2、设计原理
本系统具有自动、手动两张控制方式。
保护区均设二路独立探测
回路,当第一路探测器发出火灾信号时,发出警报(警铃报
警),指示火灾发生的部位,提醒工作人员注意;当第二路探测
器亦发生火灾信号后,自动灭火控制器开始进入延时阶段(0~30s
可调),声光报警器报警和联动设备动作(关闭通风空调,防火
卷帘门等),此阶段用于疏散人员。
延时过后,向保护区的灭火
装置发出灭火指令,启动阀打开,然后向保护区喷放气溶胶灭火
剂,同时报警控制器接收灭火装置的反馈信号,喷放指示灯亮,
当报警控制器处于手动状态,由值班人员确认火警后,按下报警
控制面板上的应急启动按钮或保护区门口处的紧急启停按钮,即
可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能
1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气
体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下,系统具备在两只不同类型火灾探测器复合动作的
情况下,自动释放S型气溶胶气体灭火的功能。
在开始释放气体
前,具有0~30秒可调的延时功能,同时在保护区内外可发出声光报警,已通知人员疏散撤离。
4、在手动启动方式下,人员可在保护区外,利用启动按钮启动气溶
胶灭火设备,气体释放前同样具有延时声光报警功能。
(这种手
动启动方式在自动状态下同时有效)。
5、采用自动方式启动了气体灭火装置时,在开始释放前的延时阶
段,可以在区域外利用手动紧急停止按钮,终止系统的进一步动
作。
6、无论在手动或自动状态下,任一探测器的动作都会引起有效的报
警。
7、在本系统发出火灾报警和启动灭火设备时,火灾报警及联动灭火
控制器应向消控中心的集中报警控制器给出反馈信号。
五、本系统对气体保护区的要求
1、气体保护区应实行完全的防火分隔,围护结构(包括门窗的玻
璃)应满足耐火极限不小于0.5h,吊顶的耐火极限不小于
0.25h,耐压强度不小于1200Pa的要求。
2、保护区的门应为向外开的防火门,并安装自动闭门器,以保证在
气体喷放时能够处于关闭状态。
但亦应保证各门在任何状态下,都可以从内部打开。
3、保护区影响气体灭火效果的各种设备都应能保证在喷放气体时联
动停止或关闭。
4、保护区的入口处应设置灭火系统防护标志和气体喷饭指示灯。
六、安装依据
1、本系统设计图纸
2、GB50263-2007《气体灭火系统施工及验收规范》
3、GB50166-2008《火灾自动报警系统施工及验收规范》和经消防主
管部门认可的设计和施工图施工及验收
4、现场实际情况
七、气溶胶灭火装置的安装施工要求
1、气溶胶灭火装置的喷口正前1.0m内,装置的背面、侧面、顶面
0.2m内不应设置或存放设备、器具等。
2、S型气溶胶灭火装置的喷口宜高于防护区地面2.0m。
3、灭火装置严禁擅自拆卸,安装后不允许移动。
4、多台连接方式:串联。
联动性能:自动、手动启动正常,多台联
动,喷放时间差小于5秒
八、灭火接口
a、与非消防电源系统的接口
当火灾被两个探测信号确认后,应切断与防护区有关的非消防电源,切断方式有两种:
1、通过灭火控制盘直接切断;
2、通过消控中心FAS系统接收区域火警信号后经控制模块直接切
断,非消防电源配电箱总开关应设220V脱扣器。
b、与FAS系统的接口
每个防护区控制盘向消控中心FAS系统发送火灾预报警信号(一级报警)、火灾确认信号(二级报警信号)、气体释放信号、系统故障信号。
接口方式:控制盘以干节点或24V形式提供以上信号。
消控中心FAS 系统通过模块接收该信号。
c、与通风和空调系统的接口
当火灾被两个探测信号确认后,应将防护区的防火阀关闭。
关闭有两种方式:
1、通过灭火控制盘直接关闭;
2、通过消控中心FAS系统接收区域火警信号后经控制模块直接关闭。
d、灭火控制盘的供电要求
对灭火控制盘需提供220V、50HZ、2A的消防电源。
九、系统操作方式
S型气溶胶灭火系统的控制,要求同时具有自动控制、手动控制两种控制方式。
动作程序如下:
a)自动操作方式
控制系统处于自动工作状态时,系统自动完成火灾探测、报警、联动控制及灭火整个过程。
第一步:防护区的单一探测回路探测到火灾信号后,控制盘启动设在该保护区域内的警铃,同时向FAS系统提供火灾预报警信
号。
第二步:同一防护区内的两个回路都探测到火灾信号后,控制盘启动设在该防护区域外的蜂鸣器及闪灯,并进入延时状态(延时
时间0~30s),在延时过程中,控制盘输出信号至辅助电源
箱,由辅助电源箱输出24VDC电源关闭防火阀。
此时如发现
是系统误动作,或确有火灾发生但仅使用手提式灭火器和其
它移动式灭火设备即可扑灭火灾,可按下设在保护区域门外
的紧急止喷按钮(必须持久按下,直至系统复位),可以使
系统暂时停止释放药剂。
第三步:0~30秒延时结束时,控制盘输出有源信号至钢瓶上的电磁阀,气体通过管道进入防护区,压力开关将信号传FAS系统
和控制盘(释放指示灯及压力开关回路),由控制盘启动防
护区外的释放指示灯。
防护区域门外的蜂鸣器及闪灯,在灭火期间将一直工作,警
告所有人员不能进入保护区域,直至确认火灾已经扑灭。
b)手动操作方式
此处所说的手动控制,按下手动启停按钮,系统将不经过延时而被直接启动,释放气溶胶灭火剂。
在释放气溶胶灭火剂同时,关闭防火阀。
十、本设计未及之处均请按照国家有关现行规范执行。
十一、系统工作程序图
十二、S型气溶胶自动灭火系统图
十三、图例
十四、S型气溶胶用量计算公式如下:
根据GB50370-2005《气体灭火系统设计规范》
W=C
2×K
V
×V
W ------ 灭火剂设计用量(kg)
C
2--------
灭火设计密度(kg/m3) V -----防护区净容积(m3)
K
V ---------
容积修正系数
V<500 m3, K
V
=1.0;
500 m3≤V<1000 m3, K
V
=1.1;
V≥1000 m3, K
V
=1.2
十五、使用全淹没式气体灭火的防护区,根据规范(GB50370-2005)S型气溶胶用量计算公式,防护区数据见下表:。
