丹尼尔超声波流量计流量计算机机柜操作

丹尼尔超声波流量计人机界面用户手册丹尼尔测量与控制休斯顿·德克萨斯州手册部件编号：3-9000-691软件版本编号：2.00修订版：G2001年2月翻译本中国石油西气东输管道公司2004-102000年之保证条款本公司代表并保证由本公司研制、由本公司合并或者供应的，并采取任何存储介质的计算机程序、软件、韧件以及软件与韧件的组合（交付产品），并用于本公司所生产产品，那么，在正常的使用与维护情况下，将：ⅰ）确认与接受所属日期或者2000年1月1日以后；ⅱ）确认与接受2000年以及随后每隔四年的闰年；ⅲ）确认与接受2000年2月29日以及其后每隔四年的时间；ⅳ）记录、存储、排序、展示与输出日历日期以及2000年1月1日或者其后相关数据，并在无错误或者任何疏忽的情况下，在1999年12月31日或者以前采取同样的方式以及同样的功能性；同时ⅴ）在引入日期或者与日期相关（在2000年1月1日或者其后日期）；假如，在出现所交付产品不符合要求的情况下，此类产品应该返还本公司，并立即进行后续非符合性检查，本公司将选择自行承担未用修理或者更换此类不符合要求的产品或者为购买者提供购买此产品的价款。

这是购买者由于本公司产品违反了上述保证条款而获得的唯一与排他性补偿。

尽管有签署规定，但是，在任何情况下本公司无论如何需要对不符合要求的产品所导致的任何瑕疵或者错误承担责任：购买者所要求、提供或者确定的材料或者制造工艺；与本公司的安装或者运行要求不符；未安装本公司要求安装的任何修订版和/或更新内容；任何未经本公司实现书面授权的修改；任何不符合要求的备件或者更换部件以及与这些交付产品共同使用的产品；或者与并非本公司供应的任何硬件或者软件结合使用的交付产品；购买者始终单独为所提供信息的充分性与精确性负责。

交付产品中属于任何第三方的内容只能由初始生产厂商提供延展保证。

上述规定构成了本公司与交付产品性能有关的独立、排他性保证条款，同时，与1999年到2000年或者其后闰年所进行的修改有关，并且与购买者排他性违约补救措施有关。

重要提示鉴于这些测量仪器为精密仪器，为了确保操作是在设备铭牌所示范围内，因此当你在安装、使用及维护时，必须遵守丹尼尔指南进行。

当在进行安装、使用及维护丹尼尔产品时，应遵守下列提示并将其纳入你的安全工作计划中。

●在进行安装、操作及维修该产品前，应阅读所有说明。

如该手册并非是正确的，请拨打1-713-467-6000（24小时全天侯销售及维修服务支持），尔后将为您提供所需要的手册。

您可保存该手册以供将来参考之需。

●如您对本手册有任何问题不清楚，请联系你的丹尼尔销售代表获得解释。

●请遵照产品所标示及所附的警告、注意事项及说明。

●应教导你的人员进行正确的安装、操作及维护该产品。

●进行安装设备时应按照正确的说明书所指示的要求及当地规范和国家规范。

将所有产品连通适当电源及施加正确的压力。

●为了确保产品的良好性能，应雇用专业的人员进行安装、操作、更新、编排及维护该产品。

●当某部件需要更换时，应确保进行更换工作的专业人员是使用生产商指定的部件。

未经授权的部件及操作流程会对产品的性能产生影响，并会引发操作中的事故隐患。

看起来很相似的替换部件可能会导致火灾、电路短路或不正常的操作。

●为了预防人员受伤，应确保所有设备的门已关闭、保护性的盖子已归位，除非专业人员正在对其进行维修。

●必须始终阅读及遵守《丹尼尔高级超声波气体流量计安装、维修及诊断说明书》和所有产品警告及说明书●如该产品使用于其它非指定用途，可能会导致财产损坏和/或严重人员伤亡。

●在易燃情况下打开产品防火外壳时，必须切断供电。

操作步骤：1. 应先断电。

丹尼尔测量与控制有限公司丹尼尔高级超声波气体流量计安装、维修及诊断说明书注意丹尼尔测量与控制公司（简称丹尼尔公司）不对本说明书的技术或编辑错误及遗漏所负责。

就本说明书而言，丹尼尔公司不作出无论明示或暗示，包含暗示的可为商品性及其适用的目的之保证；并且在任何情况下，丹尼尔公司不对任何特殊及间接损害，包括但不仅限于产品损失及得益损失等等负责。

DANIEL 实业公司超声波超声波流量计实用手册注意DANIEL实业公司和DANIEL测量与控制公司（“DANIEL”）不对本手册中的技术或编辑错误或本手册的疏忽负责。

DANIEL不作任何担保、申明或默许，包括与本手册有关的用于特殊目的的商业能力和合适性，DANIEL决不对任何特殊的或相应发生的损坏包括但不仅仅局限于产品的损失、利润的损失等负责。

本书中所使用的产品名称仅用于生产厂商或供应商的标志并且可能是这些公司的商标或注册商标。

1998年版权©DANIEL测量与控制公司美国得克萨斯州休斯敦市所有权利保留。

未得到美国得克萨斯州休斯敦市Daniel测量与控制公司的书面允许，本著作中的任何部分都不可以任何方式或任何方法——图象、电子或机械重制或拷贝。

序言i保证书Daniel测量与控制（“Daniel”）保证由该公司生产的所有设备，只要这些设备是被根据使用目的正确选择、正确安装并且未被烂用的，则这些设备均无工艺和材料的故障。

返回的设备运费在交货后十二（12）个月内（目的地在美国以外的，交货后十八（18）个月内）预付给Daniel的，通过Daniel检查是工艺或材料故障的，将以Daniel独特的方案免费修理或更换，且以最低运费运回。

从第三方生产厂家购买的未贴Daniel标志的设备的保证应是由第三方生产厂家提供的保证。

提供的保证——2470、2480和2500型担保最多二十四（24）个月。

对Danalyzer阀中的仪器和架担保五年。

这里规定的保证替代任何和所有其它保证、申明或默许，包括任何商业性的担保或特殊目的的合适性。

Daniel仅对直接由其本身的疏忽引起的损失或损坏负责。

Daniel对任何由违背承诺引起的、有关的、或导致的损失或损坏责任决不超出引起申诉的设备或元件的价格。

Daniel的责任在设备交货一年后终止，海外交货和上面注明提供的担保产品除外。

不管是否是违背保证的结果亦或是疏忽的结果，Daniel决不对特殊的或随后发生的损坏，包括，但不仅仅局限于，利润或收入的损失、设备或任何与设备有关的损失、资金损失、替代设备公共设施或服务的成本、停机代价、买方的客户对此损失的申诉负责任。

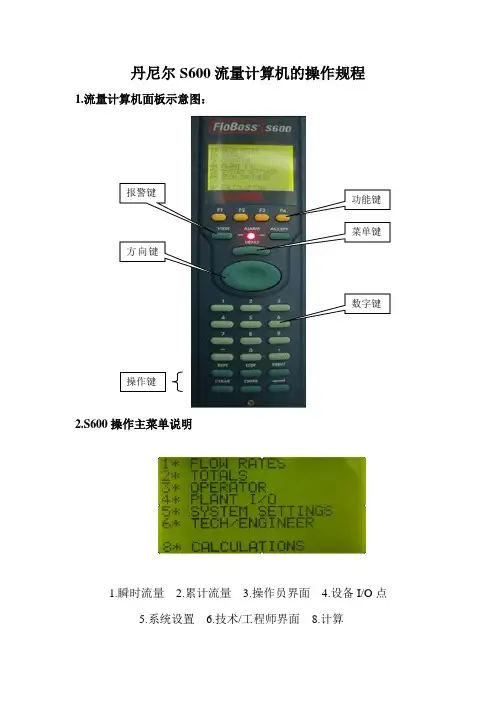

丹尼尔S600流量计算机的操作规程1.流量计算机面板示意图：2.S600操作主菜单说明1.瞬时流量2.累计流量3.操作员界面4.设备I/O 点5.系统设置6.技术/工程师界面 8.计算菜单键报警键方向键功能键 数字键操作键3.参数的设定3.1修改温度显示的量程3.1.1从流量计算机的主菜单按数字键4-1-2，流量计算机出现温度量程界面，如下图：3.1.2按向右方向键四次，显示下图：3.1.3数字-20℃和80℃是温度的下限和上限。

核查现场温度变送器的输出量程，确保现场和计算机的量程一致。

如果不一致，修改过程如下：按计算机面板上的“Chng”键，温度上限限位置出现黑色光标条，用上、下键移到需要修改的数字，再次按“Chng”键，流量计算机出现密码提示，输入密码1111，计算机提示输入新的数值，输入完毕后，按“”键确定，最后按“Clear”键退出修改程序。

3.2修改压力显示的量程3.2.1从流量计算机的主菜单按数字键4-1-1，流量计算机出现压力量程界面，如下图：3.2.2按右方向键四次，显示下图：3.2.3核查现场压力变送器的上、下限，修改方法与温度量程修改步骤相同，确保计算机设定量程与压力变送器量程一致。

3.3 流量计内径的修改3.3.1从流量计算机主菜单按数字键3-1-4，流量计算机显示：3.3.2按右方向键四次，如下图：3.3.3在超声波流量计表体铭牌上标注有内径的精确尺寸，该数值的单位是英寸，转换为米的计算公式：x米=y英寸*25.4/1000. 修改方法与温度量程修改步骤相同3.4 天然气组分参数的修改3.4.1天然气组分参数的修改分三个步骤：输入参数-确定-备份。

从流量计算机主菜单按数字键3-1-1，流量计算机显示如图：3.4.2按右方向键两次，流量计算机显示：NITROGEN(氮气)CO2(二氧化碳)根据七相色谱分析仪的分析报告中的天然气组分数值，修改写入流量计算机内。

输入的方法与温度量程相同，按右方向键依次输入其他数H2S(硫化氢)H2O（水）HELIUM(氦气)METHANE(甲烷)ETHANE(乙烷)PROPANE(丙烷)N-BUTANE(异丁烷nC4H10)I_BUTANE(正丁烷iC4H10)N_PENTANE(异戊烷nC4H10)I_PENTANE (正戊烷iC4H10)HYDROGEN(氢气)C6_PLUS(C6+)3.4.3再按右方向键两次，显示总组分的百分数TOTAL当百分数不能达到或超过100%时，可以在组分参数里适当调整，保证总组分百分比为100%。
