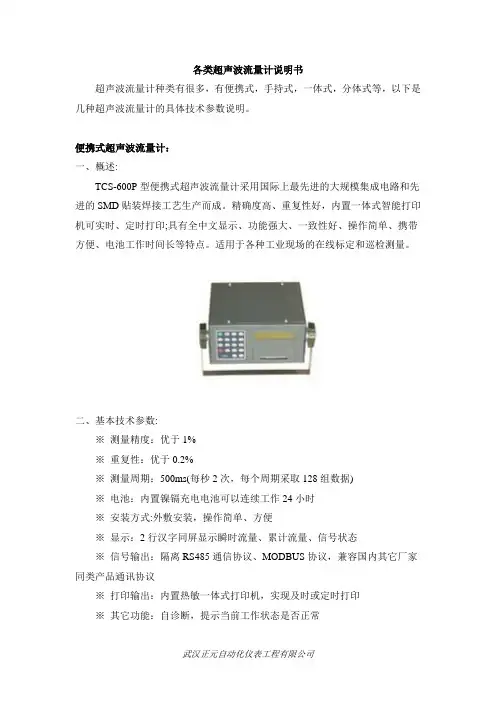

各类超声波流量计说明书超声波流量计种类有很多，有便携式，手持式，一体式，分体式等，以下是几种超声波流量计的具体技术参数说明。
便携式超声波流量计：一、概述:TCS-600P型便携式超声波流量计采用国际上最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。
精确度高、重复性好，内置一体式智能打印机可实时、定时打印;具有全中文显示、功能强大、一致性好、操作简单、携带方便、电池工作时间长等特点。
适用于各种工业现场的在线标定和巡检测量。
二、基本技术参数:※测量精度：优于1%※重复性：优于0.2%※测量周期：500ms(每秒2次，每个周期采取128组数据)※电池：内置镍镉充电电池可以连续工作24小时※安装方式:外敷安装，操作简单、方便※显示：2行汉字同屏显示瞬时流量、累计流量、信号状态※信号输出：隔离RS485通信协议、MODBUS协议，兼容国内其它厂家同类产品通讯协议※打印输出：内置热敏一体式打印机，实现及时或定时打印※其它功能：自诊断，提示当前工作状态是否正常※采用智能充电方式，直接接入AC 220V，充足后自动停止，显示绿灯三、外型尺寸及标准配置:手持式超声波流量计：一、概述:TcS-600B型手持式超声波流量计采用国际上最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。
精确度高、重复性好，具有全中文显示、功能强大、一致性好、操作简单、携带方便、电池工作时间长等特点。
适用于各种工业现场的在线标定和巡检测量。
二、基本技术参数※测量精度：优于1%※重复性：优于0.2%※测量周期：500ms(每秒2次，每个周期采取128组数据)※电池：内置镍镉充电电池可以连续工作15小时※安装方式:外敷安装，操作简单、方便※显示：4行汉字同屏显示瞬时流量、累计流量、信号状态※其它功能：内置数据记录器可记录时间、累计流量、信号状态、工作时间等自诊断，提示当前工作状态是否正常※信号输出：标准数据口RS232用于联网检测或导出记录数据※采用智能充电方式，直接接入AC220V，充足后自动停止，显示绿灯三、外型尺寸及标准配置:固定式超声波流量计，分体式超声波流量计：一、概述：TCS-600F型固定分体式超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收专利技术和硬件参数无关化设计方法;通过选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。
一产品简介§1.1 引言欢迎您购买新一代性能更优异、功能更强大、采用专利技术制造的超声波流量计/热量表。
新一代超声波流量计/热量表是集多年专业生产制造超声波流量计/热量表的技术与经验，采用TI的MSP430FG4618低功耗单片机，最新开发的一种高性能、低价格、高可靠性、功能强大的超声波流量计/热量表。
选用了国际上著名的半导体元器件厂商生产的最新、最先进的集成电路及微处理器等，例如TI、Maxim、Philips、Winbond、Xilinx等。
硬件设计简单、软件功能强大。
采用低电压多脉冲平衡发射接收的专利技术，使其更能适应工业环境中的变频干扰，达到稳定、正确的工作。
新一代超声波流量计/热量表可选购下列新增功能：遥控操作键盘、内置数据存储器32M、外置数据存储器2G、HART 协议。
§1.2 超声波流量计/热量表的特点测量线性度优于0.5％，重复性精度优于0.2%，高达40皮秒的时差测量分辨率，使测量精度达到±1%。
每个测量周期中128次数据采集辅助以最新研发的流量计时差分析软件，性能优异，显示数据更稳定、准确、线形度更好。
隔离型RS485接口，流量计与二次表之间可通过RS485总线通讯，传输距离千米以上。
带有3路精度0.1%的模拟输入接口，可连接温度、压力、液位等信号。
1路4-20毫安模拟输出可作为流量/热量变送器。
2路3线制PT100电阻信号输入可作为热量表。
3路4-20毫安模拟输入，可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用。
带有双路隔离型可编程OCT输出，用于输出累计脉冲、工作状态等。
污水管道测量效果好，可以对绝大多数污水管道进行稳定可靠测量。
超声波传感器可以选择外夹式，插入式，管段式，还可以支持任意角度安装的水表传感器，包括平行插入传感器。
具有一个双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。
TDS-100系列超声波流量计概述目 录一 概述 (1)1.1引言 (1)1.2TDS-100的特点 (1)1.3工作原理 (1)1.4典型用途 (2)1.5装箱单（标准配置） (2)1.6可选备件 (2)1.7产品型号编码规则 (2)1.8外形图和接线图 (3)1.9性能指标 (3)二 开始安装测量 (5)2.1 开箱检查 (5)2.2供电电源 (5)2.3通电 (5)2.4键盘 (5)2.5怎样操作 (6)2.6窗口简介 (6)2.7快速输入管道参数和步骤 (7)2.8选择测量点 (7)2.9探头接线 (8)2.10安装探头 (8)2.11检查安装 (14)三 怎样使用 (16)3.1怎样判断流量计是否工作正常 (16)3.2怎样选择流量单位制....................................... . (16)3.3怎样选择瞬时流量单位.................................... . (16)3.4怎样选择累积流量单位.................................... . (16)3.5怎样选择累积器倍乘因子................................. . (16)3.6怎样打开或关闭流量器清零 (16)3.7怎样实现流量累积清零.................................... . (16)3.8怎样恢复出厂设置.................................... . (16)3.9怎样使用阻尼器稳定流量显示.................................... . (16)3.10怎样使用零点切除避免无效累积.................................... . (17)3.11设置零点提高测量精度.................................... . (17)3.12修改仪表系数（标尺因子）进行标定校正.................................... . (17)3.13密码保护.................................... . (17)3.14怎样使用打印机.................................... . (17)1TDS-100系列超声波流量计概述3.15怎样使用4-20mA电流环输出.................................... . (18)3.16怎样输出模拟电压信号.................................... (18)3.17怎样使用频率信号输出.................................... (18)3.18怎样输出累积脉冲.................................... (18)3.19怎样产生输出报警信号.................................... (18)3.20怎样使用OCT输出.................................... .. (19)3.21怎样使用继电器输出.................................... (19)3.22怎样修改日期时间.................................... (19)3.23怎样调整LCD显示器.................................... .. (19)3.24怎样使用RS232/RS485串行口.................................... .. (19)3.25怎样查看每日、每月、每年流量.................................... (19)3.26怎样连接压力信号和温度信号（模拟输入）............... (20)3.27怎样实现断电时间段内流量的自动补加............... (20)3.28怎样使用工作计时器............... (20)3.29怎样使用批量(定量)控制器............... . (20)3.30怎样对模拟输出进行校准............... (20)3.31查看电子序列号和其他细节............... (20)四 命令/显示窗口详解 (20)4.1显示窗口一览表............... (21)4.2显示窗口顺序介绍............... (22)五 问题处理 (39)表1硬件上电自检信息及原因对策......... .. (39)表2工作时错误代码原因及对策......... (39)其他常见问题问答......... .. (40)六 联网使用及通信协议 (42)6.1概述...... . (42)6.2流量计串行口定义...... . (42)6.3同上位机的RS232直接联接...... (42)6.4通信协议及其使用...... (42)七 质量保证及服务编修支持 (46)7.1质量保证 (46)7.2公司服务 (46)7.3产品升级 (46)7.4技术支持 (46)八 附录 (47)8.1常用液体声速和粘度 (47)8.2常用材料声速 (47)8.3水中声速表（1标准大气压下） (48)2TDS-100系列超声波流量计 概述第一章 概述§1.1 引言欢迎您选择使用性能更优异、功能更多、采用了全新技术制造的TDS-100系列超声波流量计。
Q T D S超声波流量计目录一、概述--------------------------------------------------------------------------------------------------------/固定超声波流量计技术特点-------------------------------------------------------------------------2便携超声波流量计技术特点-------------------------------------------------------------------------3超声波水表技术特点----------------------------------------------------------------------------------4二、操示--------------------------------------------------------------------------------------------------------616键键盘操作及显示---------------------------------------------------------------------------------6 4键键盘操作及显示----------------------------------------------------------------------------------13电池供电型操作及显示------------------------------------------------------------------------------13三、外形尺寸及接线图-------------------------------------------------------------------------------------17四、安装测量--------------------------------------------------------------------------------------------20快速输入管道参数------------------------------------------------------------------------------------22外缚式传感器安装------------------------------------------------------------------------------------23插入式传感器安装------------------------------------------------------------------------------------25管段式传感器安装------------------------------------------------------------------------------------30安装检查--------------------------------------------------------------------------------------------------------30五、输入与输出回路的使用-------------------------------------------------------------------------------31串口及通讯协议----------------------------------------------------------------------------------------321QTDS-100系列超声波流量计/水表概述本说明书只作为筒易操作手册，用户需了解详细操作请来电咨询。
GF868超声波流量计说明书GE Panametrics公司GF868通用超声波气体流量计简明使用手册概述1.以GE Panametrics公司提供的DigitalFlow?GF868英文手册《PragrammingManual》为准，中文简明手册仅供参考。
2.超声波时差法流量计使用一对传感器，每个传感器通过流体发射和接收超声波信号。
当流体流动时，顺流方向信号的传播时间短于逆流方向，这个时间差正比于流体流速。
DigitalFlow?GF868流量计测量这个时间差，结合设置的管径参数来计算流体的流速。
3.DigitalFlow?GF868系统包括GF868仪表部分，一对先进的超声气体传感器，前置放大器和测量管。
利用受专利保护的互相关时差技术（Correlation Transit-Time?），无压损，并具有极宽的量程比。
传感器安装和测量管路要求1.考虑到管路中流体可能存在的固体颗粒分布，传感器应水平安装。
2.选择测量管路时应该尽量避免选用流体自上向下流动的竖直管线。
1.传感器安装位置应远离弯头，变径，阀门，节流装置，安装点直管段的要求至少要满足前20D后10D（D为管线直径），如有阀门、泵、变径、节流装置等，直管段应适当再加长。
2.GF868传感器安装类别参见所附图（仅供参考）。
903 GF868的接线图参见所附图（仅供参考）：开机注意事项●在GF868工作时不可带电插拔传感器接头●GF868上电前应接好传感器，以使部的自动增益控制功能更好地发挥功效●每次连接传感器与GM868前应将传感器储存静电放除快速启动流量测量本手册介绍了基本流量测量方法及下列描述：键盘功能描述编程测量显示测量值记录清除设定与记录校验常用的显示值故障诊断和排除此手册仅提供给用户快速使用流量计的一些简单步骤，它不包括详细的过程和程序的描述。
键盘功能描述DigitalFlow? GF868流量计共有39个键，每个键功能描述如下：9 9键—用于输入数字9 用于键入字母G 。
超声波流量计使用说明书一、产品概述超声波流量计是一种通过测量流体中超声波传播速度来确定流量的仪器。
本说明书将详细介绍超声波流量计的使用方法和注意事项。
二、产品参数1. 测量范围：XX至XX（单位）2. 额定压力：XX（单位）3. 额定温度：XX℃4. 精度等级：XX5. 适用介质：XX液体或气体6. 电源要求：XXV AC，50Hz7. 输出信号：模拟信号或数字信号三、安装与接线1. 安装位置：选择一个合适的位置进行安装，确保流速计周围无遮挡物，减少测量误差。
2. 安装方法：根据实际情况选择合适的安装方式，本产品可支持水平、垂直或倾斜安装。
3. 接线步骤：a. 将超声波流量计与电源线连接，确保电源正常供应。
b. 根据需要选择模拟信号输出或数字信号输出，并将对应线缆连接到控制系统或数据采集设备。
四、操作说明1. 打开电源：确保电源供应正常后，打开电源开关，待仪器自检完成后进入工作状态。
2. 参数设置：根据实际需要，在操作界面上进行相应参数配置，包括测量范围、精度等级等。
3. 数据显示：在操作界面上可以实时显示流体的流速、体积流量等相关数据。
4. 报警功能：超声波流量计可设置上下限报警功能，当流速或流量超出设定范围时，会触发报警信号。
5. 数据记录：根据需要，流量计可以将测量数据记录在内部存储器中，或通过通信接口输出给外部设备进行记录和分析。
五、使用注意事项1. 清洁保养：定期对流量计进行清洁保养，避免灰尘或污物对测量精度的影响。
2. 防护措施：避免超声波探头直接暴露在强酸、强碱等腐蚀性介质中，可采取保护套等措施。
3. 避免振动：安装时需防止外部振动对流量计的影响，确保准确测量。
4. 安全操作：操作过程中请勿随意拆卸设备或触碰高压线路，以免发生安全事故。
5. 检定与维修：建议定期对流量计进行检定和维修，确保测量精度和长期稳定性。
六、故障排除在使用过程中，如发现仪器显示异常或无法正常工作，请按以下步骤进行故障排除：1. 检查电源供应是否正常，确保电压稳定。
WL-1A1型超声波明渠流量计北京九波声迪科技有限公司2015.05.184产品执行标准：HJ/15-2007型式批准证书号：2005F195-11京制01050029号目录一、用途 (3)二、仪表的组成及外形尺寸 (4)1、仪表的组成 (4)2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)三、主要技术指标及技术参数 (6)四、仪表的工作原理 (7)1、量水堰槽的测流量原理 (7)2、超声波测液位原理 (7)3、仪表的工作原理 (8)五、安装方法 (9)1、安装量水堰槽 (9)2、安装探头 (9)3、安装仪表 (10)六、关于仪表显示的说明 (11)1、显示流量 (11)2、查看历史记录 (12)3、数据出现错误的显示 (13)4、电源电压低的显示 (13)七、量水堰槽构造及安装的技术参考 (13)1 、直角三角堰 (13)2 、矩形堰 (15)3 、巴歇尔槽 (17)八、仪表的接线 (19)九、使用按键设置仪表的参数 (21)1 、设置参数时的按键 (21)2 、仪表的参数表 (22)十、使用说明 (24)1 、校对仪表的液位 (24)2 、设置仪表的水位-流量表 (25)3 、设置记录历史数据 (26)4 、校准日历钟 (27)5 、累计流量清零 (28)6 、清除历史记录 (28)7 、使用打印机 (28)8 、(4～20)mA (29)9 、继电器 (29)10、远程通讯(RS-232) (30)十一、仪表的标定 (31)1 、标定流量 (31)2 、标定液位 (32)3 、标定输出的(4～20)mA (32)4 、标定输入的(4～20)mA (33)附录一、巴歇尔槽构造尺寸 (34)附录二、巴歇尔槽水位-流量公式 (35)附录三、安装记录表 (36)附录四、使用GSM短消息 (38)附录五、首次安装最简设置 (41)附录六、Modbus通讯协议 (43)附录七、配件清单 (46)安装示例一、在污水井内使用三角堰 (47)安装示例二、使用静水井可以提高测量准确度 (48)首次安装，请看附录五、首次安装最简设置欢迎访问北京九波声迪科技有限公司网站，网站地址：。
超声波流量计说明书简易版(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除§ 工作原理当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。
零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。
§ 典型用途携带式超声波流量计/能量表用于测量各种能够传导超声波的单一均匀的液体的流量及热量。
携带式超声波流量计采用非接触测量方式，测量范围大，没有活动机械部件，不受系统的压力和恶劣环境的影响，已成功应用于水、纯水、海水、污水、化工液体、江河水、燃料油等流体的计量工作中。
标准传感器的上限温度为110oC ，超过此温度请与厂家或供应商联系。
携带式超声波能量表广泛应用于制冷、供热、换热器、冷冻机、锅炉等行业系统能量消耗行的计量。
2．主机操作快速入门§ 如何开关机按 On 键3秒打开流量计的电源，按 Off 键3秒关闭流量计的电源。
§ 键盘及常用菜单的快捷操作§ 16键键盘0 － 9 和 . 键用于输入数字或菜单号；键用于左退格或删除左面字符；单，在输入数字时，相当于正、负号键；MENU 键（简称为M键）用于访问菜单，先键入此键后再键入两位数字键，即可进入数字对应的菜单窗口；ENT 键, 为回车键，也可称为确认键，用于“确认”已输入数字或所选择内容。
另一个功能是在输入参数前按此键用于进入“修改”状态。
超声波流量计/热量表采用了窗口化软件设计，访问窗口的快捷方法是在任何状态下，键入MENU 键，再接着键入两位数的窗口地址码。
例如欲输入或查看管道外径参数，窗口地址为11，键入MENU 1 1 即可。
访问窗口的另一种方法是移动访问，使用按键▲/+ 和▼/- 及ENT 键，例如当前窗口为66，键入▲/+ 即进入窗口65，再键入▲2/+ 进入窗口64；键入▼/- 后，又回到窗口65，再键入▼/- 又进入窗口66。
UFMULTRASONIC FLOW METER UFM型超声波流量计使用说明书UFM-DT-JS-1035-2019(A)感谢您选择丹东通博电器（集团）有限公司的产品。
本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。
请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。
并可通过下载本说明书。
如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。
商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。
本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。
丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。
质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。
在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。
丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。
除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。
质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。
1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。
(4)1.2过程泄漏可能导致严重伤害或死亡。
(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。
(4)2产品说明 (4)2.1 产品主要结构 (4)2.2工作原理 (4)2.5仓储 (4)3主要参数 (5)4开箱及检查 (5)4.1开箱验货注意事项 (5)4.2检查内容 (5)5界面与操作 (5)5.1主界面 (5)5.2菜单界面 (6)5.3键盘与操作 (6)6参数设置 (6)6.1参数设置 (6)6.2显示设置 (9)7调试 (9)7.1单点校准 (9)7.2两点校准和多点校准 (9)7.3校准方法 (9)8系统设置 (10)8.1语言 (10)8.2日期时间 (10)8.3恢复出厂设置 (10)8.4工厂设置 (10)9常见问题解答 (10)9.1怎样辨别管道中的流体流向 (10)9.2怎样设置零点切除避免无效累积 (10)9.3怎样设置4~20mA输出 (11)附录常用参数 (11)1安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。
超声波明渠流量计使用手册目录第一章 总论功能说明 规格说明 第二章 安装与接线 仪表尺寸 仪表安装接线第三章 按键及显示界面主界面按键第四章 参数界面及说明 第五章 历史流量查询 第六章 简要安装调试步骤第七章 量水堰槽构造及安装的技术参考 附录一 水槽代码表及巴歇尔槽构造尺寸 附录二 巴歇尔槽水位-流量公式 附录三 附485通讯说明深圳市云传物联技术有限公司第一章总论功能说明1.组成仪表由主机（控制器）与传感器两部分组成,主机与传感器之间由5芯屏蔽电缆连接。
2.字幕（显示屏内容）显示选槽信息显示时间显示累计流量显示瞬时流量显示液位或距离显示继电器状态显示瞬时流量柱状比列图3.密码保护保护仪表内部参数不被随意修改。
4．校准方法液位校准方法：传感器底部到0液位距离设定。
5．类比输出（电流输出）提供一组4-20mA输出（0-20mA需预订）,16位高精度D/A，可达750欧负载。
4mA和20mA电流点由用户根据需求自行设定。
6.继电器输出控制器由4个继电器输出。
(1)脉冲输出继电器(K1)：累计值达到脉冲流量累计值，闭合1次（50ms）(2)高报警继电器(K2)(3)低报警继电器（K3）(4)备用继电器（K4）：需要时按客户要求设计。
7.通讯RS485接口8.历史记录历史小时流量记录128条历史日流量记录64条历史月流量记录32条历史年流量记录4条规格说明1. 流量范围：0升/秒～100米3/秒 （由配用的量水堰槽的种类、规格确定）2. 累计流量：12位十进制数，累满后自动回零3. 流量精度：3％4. 测距范围：3米5. 测距精度：0.25％6. 液位分辩：1毫米7. 工作环境温度：-20～70℃8. 仪表防护等级：仪表显示部分：IP65；探头部分：IP679. 供电电源：交流供电 220V或DC24V（按接线座标注）10. 4～20mA电流输出：(对应瞬时流量)最大负载电阻：750Ω11. RS485接口（附485通讯说明）12. 继电器输出: 4路继电器输出脉冲输出继电器(K1)：累计值达到脉冲流量累计值，闭合1次（50ms）高报警继电器(K2)低报警继电器（K3）备用继电器（K4）：需要时按客户要求设计。
超声波流量计说明书…血（固定式、便携式通用）MKflo-2000f 系列中文版超声波流量计说明书概述 ................ §1.1引言 ......... §1.2 SCT 的特点....... §1.3工作原理 ..... §1.6可选备件 ..... §1.7产品型号编码规则 §1.8接线图 ....... §1.9性能指标 ..... 开始安装测量 ........§2.1 §2.2 §2.3 §2.4 §2.5 §2.6 §2.7 开箱检查 .............. 供电电源 .............. §2.2.1便携式 ........ §2.2.2固定式 ........ §2.2.3 接线 ......... 通电 .................. 键盘 .................. 怎样操作 .............. 窗口简介 .............. 快速输入管道参数和步骤§2.8选择测量点 ................. §2.9探头接线 ................... §2.10安装探头 .................. §2.10.1探头安装距离 ....... §2.10.2探头安装方式 ....... §2.10.3 V 法 ..............§2.10.4 Z 法 .............. §2.10.5 N 法（不常用的方法） §2.10.6 W 法（极不常用的方法） §2.10.7插入式传感器的安装 §2.11检查安装 .................. §2.11.1信号强度 ...........§2.11.2数据数量 ........... §2.11.3总传输时间、时差..… §2.11.4传输时间比 ......... §2.11.4安装时注意的问题.....怎样使用 .......................... §3.1 §3.2 §3.3 §3.4 §3.5 §3.6怎样判断流量计是否工作正常 怎样选择流量单位制 ........ 怎样选择瞬时流量单位…… 怎样选择累积流量单位 …… 怎样选择累积器倍乘因子 .• 怎样打开或关闭流量累积器 4 4 4 5 6 6 6 7 9 9 9 9 9 9 9 10 10 11 12 13 13 14 14 14 14 14 15 15 15 20 20 21 21 21 21 22 22 22 22 22 22 2255功能介绍 热量测量硬件接线 怎样进行热量测量 温度、压力等信号的量程范围设置 联网时模拟输入量的读取§3.7怎样实现流量累积器清零. §3.8怎样恢复出厂设置 ......... §3.9怎样使用阻尼器稳定流量显示§3.10 §3.11 §3.12 §3.13 §3.14 §3.15 §3.16 怎样使用零点切除避免无效累积 •…… 设置零点提高测量精度 .................... 修改仪表系数（标尺因子）进行标定校正 密码保护（加锁与开锁） ................. 怎样使用打印机 ....................... 怎样使用4~20mA 电流环输出 ............ 怎样输出模拟电压信号 .................. §3.17怎样输出累积脉冲 .......... §3.18怎样使用OCT 输出 .......... §3.19怎样修改日期时间 .......... §3.20怎样调整LCD 显示器 ....... §3.21怎样使用 RS232串行口 ....... §3.22怎样查看每日、每月、每年流量 §3.23怎样对模拟输出进行校准..... §3.24查看电子序列号和其他细节 . 命令/显示窗口详解 ...................§4.1显示窗口 览表 .............. §4.2显示窗口顺序介绍 ...........问题处理 .......................... 表1.硬件上电自检信息及原因对策 表2 .工作时错误代码原因及对策 其他常见问题问答 .......................... 热量和其他物理量测量 ............. § 6.1 § 6.2 § 6.3 § 6.4 § 6.5质量保证及服务维修支持§ 7.1§ 7.2§ 7.3 § 7.4 附录§ 8.1常用液体声速和粘度 ......... § 8.2常用材料声速 ............... § 8.3水中声速表（1标准大气压下）质量保证 公司服务 产品升级 技术咨询552222 23 23 23 23 24 24 24 24 24 25 25 25 25 25 26 26 27 27 28 48 48 49 50 52 52 52 52 52 53 54 54 54 54 54 55 55 55概述§1.1引言欢迎您选择使用性能更优异、功能更多、采用专利技术制造的MKFLO-2000F 系列中文版超声波流量计。
外夹式超声波流量计说明书SFD570一、性能参数二、传感器安装：测量点要尽量选择距上游10倍直径，下游5倍直径以内均匀直管段，没有任何阀门、弯头、变径等干扰流场装置，流体必须为满管。
安装方法：1. Z方式安装：以管路周长为200mm为例正对被测管道视图正对被测管道背面视图截面视图（1）在管路一面外侧划一长十字为A点，以十字为中心用盒尺向另一侧量出1/2周长，即100mm，该点为B点。
(2)25mm，从A点向一侧量出25mm为C点和上面一样向从B点另一侧量出管路1/2周长为D点，B、D两点连接，D点划十字，A、D两点即为两个探头安装点。
Z俯视图（站在管道上往下看）注：探头安装距离（以探头顶边为齐）2. 将选好两安装点，用手砂轮打磨干净出3倍探头大小的面积后，探头抹上黄油，贴在A、D两点处，用钢带绑紧（一只探头可绑紧，另一只稍微松些，以备一会调整探头位置时之用）。
仪表显示上游= 下游= Q值= 上游、下游为信号强度，数值应大于60以上。
且上、下游数据接近。
Q值为信号质量，数值应在50以上。
如信号强度不理想，应轻微移动一侧探头（上，下，左，右轻轻移动）同时观查信号强度变化，75-85之间最好。
如还不行，应检查流体内是否含有大量气泡，或流体不满管。
=87.5 下游=86.5 Q值=70(Q值总在60-80之间变化)为好。
再按仪表显示信号传输比，此值应尽量调到100%最次在（100±3）%范围内波动。
90、91项窗口靠上下左右微调传感器位置（一般不超过2cm范围）调整数值。
一定将数值调整到要求范围内。
三、 传感器接线注意事项：1、安装时必须把欲安装传感器的管道区域清理干净，使之露出金属的原有光泽；2、超声波信号电缆的屏蔽线可悬空不接，不要与正、负极（红、黑线）短路；3、传感器接好线后必须用密封胶（耦合剂）注满，以防进水；4、传感器注满密封胶盖好盖后，必须将传感器屏蔽线缆进线孔拧好锁紧，以防进水；5、捆绑传感器时应将夹具（不锈钢带）固定在传感器的中心部分，使之受力均匀，不易滑动；6、传感器与管道的接触部分四周要涂满足够的耦合剂，以防空气、沙尘或锈迹进入，影响超声波信号传输。
