FLEXIM超声波流量计安装培训手册

图标，开始数据传输。
接下来还可以通过FluxData进行数据浏览和分析。
10
安装的注意事项
若两个传感器被分别 安装在管道的两侧， 仍须使其顶上的印记 摆成一个箭头的图案。
图1.3：传感器正确的安装位置
11
连接
翻开您要连接传感器的通道的插口盖。 将传感器的接头插入插槽。接头上的红点应与插槽上红点相 对应
14
键盘
FLUXUS的操作界面包括一个键盘 和一个双排显示（每排16字符）。 键盘含3个功能键和12个数字键。
部分按键的功能重复，既为输入键又为 选择键。 在选择模式中，带箭头形状的数字键也 可作为鼠标键。 在输入模式中，就被用作输入数字或特 征。
15
键盘功能概述
提示！ 请注意不要误按 BRK 键中断进行中的测量。
2
准备（二）
• 热量/能量测量： • → 在所测系统入口处管道上安装温度探头，并接 • 至流量计主机背侧的T1 • → 在所测系统出口处管道上安装温度探头，并接 • 至流量计主机背侧的T2
重要提示：为避免出现错误， 请确保温度探头与管壁紧密 贴合，并且在外侧需采取隔 热措施
3
参数输入（图示由左向右）
您可随时返回参量设置菜单，更改已输入的管道参数。
19
基本测量—输入管道参数（二）
检查是否已连接传感器与仪表，确认已连接后，起 动流量计。 在主菜单中，选择参量设置子菜单，并按下 “ENTER”确认。
选中您要设置的通道口，并按下“ENTER”确认。
注意：若仅有单测量通道，此选项不会显示。 一项参数记录就是一组用以特定测量任务所必需的数 据： ● 管道的参数 ● 被测介质的参数 ● 传感器的参数以及 ● 输出选项 您可按测量的需要，自行创建参数记录。

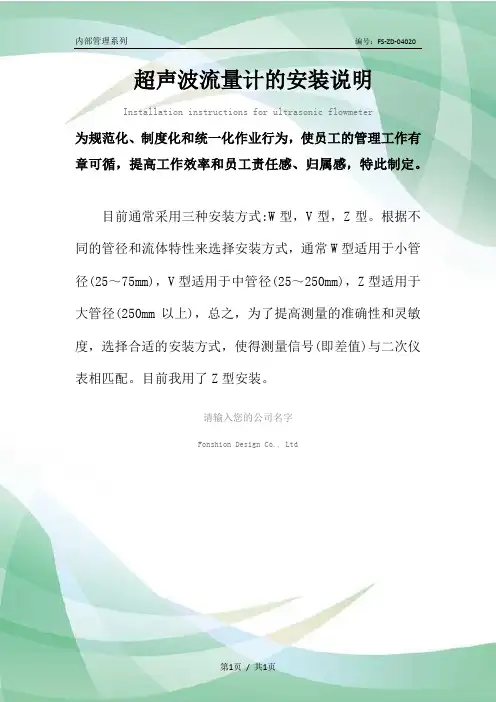

内部管理系列编号：FS-ZD-04020超声波流量计的安装说明
Installation instructions for ultrasonic flowmeter
为规范化、制度化和统一化作业行为，使员工的管理工作有章可循，提高工作效率和员工责任感、归属感，特此制定。

目前通常采用三种安装方式:W型，V型，Z型。

根据不同的管径和流体特性来选择安装方式，通常W型适用于小管径(25～75mm)，V型适用于中管径(25～250mm)，Z型适用于大管径(250mm以上)，总之，为了提高测量的准确性和灵敏度，选择合适的安装方式，使得测量信号(即差值)与二次仪表相匹配。

目前我用了Z型安装。

请输入您的公司名字
Fonshion Design Co., Ltd
第1页/ 共1页。

超声波流量计 产品使用说明书
超声波流量计
版本号：3.0.0
版本号: 3.0.0 日期: February 2014
更新记录
版本号 日期
第 1 页 共 52 页
注意
本说明书适用于超声波流量计。 本流量计采用 ARM.FPGA 芯片和低电压宽脉冲发射技术设计。
超声波流量计
本操作手册包含重要的流量计使用和操作信息，请仔细阅读以使你的流量计发挥最佳性能，防止流量计损 坏和不正当使用。
4.2. 安装检查...................................................................................................................................................15 4.2.1. 信号强度...........................................................................................................................................15 4.2.2. 流量信号质量（Q 值） ...................................................................................................................15 4.2.3. 总传输时间、时差............................................................................................................................15 4.2.4. 传输时间比 .......................................................................................................................................16 4.2.5 安装时需注意的问题........................................................................................................................16

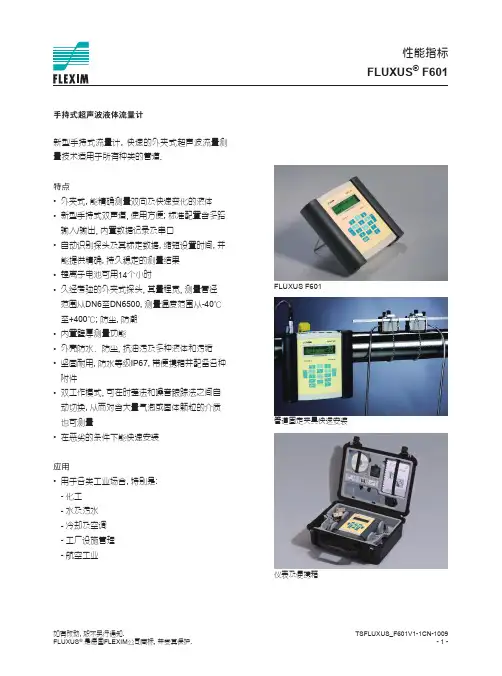

范围从DN6至DN6500, 测量温度范围从-40℃ 至+400℃; 防尘, 防潮 • 内置壁厚测量功能 • 外壳防水、防尘, 抗油污及多种液体和污垢 • 坚固耐用, 防水等级IP67, 带便携箱并配备各种 附件 • 双工作模式, 可在时差法和噪音跟踪法之间自 动切换, 从而对含大量气泡或固体颗粒的介质 也可测量 • 在恶劣的条件下能快速安装
101读数1mvf601性能指标f601标准f601能量f601多功能无源电流输出应用所有液体流量测量含能量计可测量btu和热量用于复杂测量工作泵工作曲线建模配件电源电线探头固定夹及钢链用于m和q探头用户手册快速操作指南电源电线探头固定夹及钢链用于m和q探头用户手册快速操作指南电源电线探头固定夹及钢链用于m和q探头用户手册快速操作指南流量计上端面板fluxusf601technicalspecificationdimensionsmmfluxusf601standardscopessupplyf601standardf601energyf601multifunctionalapplicationallflowmeasurementsliquidsincludingenergycalculatorheatmeasurementssophisticatedmeasuringtasksegmodelingpumpcurvesaccessoriestransportcasepowersupplypowercablequickfixpipemountingfixtureserialdatakitfasteningshoestransducerfrequencymeasuringtapeusermanualquickstartguidetransportcasepowersupplypowercablequickfixpipemountingfixtureserialdatakitfasteningshoestransducerfrequencymeasuringtapeusermanualquickstartguidetransportcasepowersupplypowercableoutputadapterinputadapterquickfixpipemountingfixtureserialdatakitfasteningshoestransducerfrequencymeasuringtapeusermanualquickstartguideconnectorboarduppersideflowmeter226尺寸单位
