超声波流量计操作说明

FLEXIM超声波流量计使用步骤详解步骤一：设置流量计1.首先，将流量计安装在需要测量的管道上。

确保流量计的传感器与管道平行，并且没有任何障碍物。

2.打开流量计的电源开关，并确保仪表显示屏亮起。

3.使用流量计上的操作界面或控制器，进入参数设置界面。

根据实际需求设置传感器的型号和管道的参数，例如直径、流体类型等。

4.根据实际情况，选择流速单位和流量单位，并进行设置。

通常情况下，流速单位为m/s，流量单位为m³/h。

5.进入传感器对准界面，使用仪表上的显示屏或控制器上的操作按钮，调整传感器位置和对准角度，确保传感器与管道的中心对齐，并且传感器的角度适当。

步骤二：进行校准1.进入校准界面，选择校准模式。

通常有两种模式可选：速度模式和流量模式。

速度模式下，将测量流速，并校准为实际单位；流量模式下，将测量流量，并校准为实际单位。

2.启动校准，将流量计的传感器浸入已知流速或流量的介质中，等待一段时间，直到测量稳定。

3.根据校准模式选择相应的校准参数，并进行校准。

校准完成后，保存校准参数，并退出校准界面。

步骤三：开始测量1.返回主界面，确认流量计的工作状态正常。

如果有任何异常情况，例如测量值不稳定、传感器异常等，应及时进行排查和处理。

2.将介质流动起来，确保流量计获取到稳定的流动信号。

3.监测仪表上的显示屏或控制器上的参数，包括流速、流量、温度等，并实时记录。

4.结束测量后，关闭流量计的电源开关。

步骤四：数据处理和分析1.将测量到的数据导出到计算机或其他数据处理设备中，进行数据处理和分析。

2.根据实际需求，使用相应的软件工具，对数据进行处理和计算，例如求平均值、峰值等。

3.根据处理后的数据，生成报告或图表，用于相关部门或人员的分析和决策。

总结：使用FLEXIM超声波流量计FLUXUSF601需要依次进行设置、校准、测量和数据处理四个步骤。

正确的使用流程和规范的操作方法，可以保证测量结果的准确性和可靠性。

超声波流量计使用说明1. 简介超声波流量计是一种非接触式流量测量仪表，利用超声波原理测量流体的流速和流量。

它广泛应用于各个行业，如化工、石油、水处理等领域。

本文档将介绍超声波流量计的基本原理和使用方法。

2. 原理超声波流量计是根据多普勒效应原理工作的。

当超声波信号穿过流体时，会发生频率偏移。

通过测量频率偏移的大小，可以得到流体的流速。

超声波流量计通常由传感器和显示控制器两部分组成。

3. 使用方法3.1 安装传感器在使用超声波流量计之前，需要先安装传感器。

传感器通常安装在流体管道上，需要确保传感器与管道之间没有任何障碍物。

安装传感器时，应注意以下几点：•传感器应与管道垂直安装，以确保测量的准确性。

•传感器与管道之间应有适当的距离，以避免信号衰减。

•传感器的位置应选择在流体流速稳定的区域，避免影响测量结果。

3.2 连接显示控制器将传感器与显示控制器连接。

通常情况下，显示控制器提供了相应的接口和线缆。

按照说明书连接传感器与显示控制器，并确保连接牢固稳定。

3.3 设置参数在连接好传感器和显示控制器之后，需要进行参数设置。

根据实际测量需求，设置超声波流量计的采样频率、工作范围等参数。

不同的流体和管道可能需要不同的参数设置，因此需要根据实际情况进行调整。

3.4 启动测量完成参数设置后，可以启动测量。

显示控制器会实时显示流体的流速和流量。

同时，可以将测量结果通过接口输出，方便进行数据记录和分析。

3.5 定期维护为了保证测量的准确性，需要定期对超声波流量计进行维护。

主要包括清洁传感器表面、检查连接线路是否松动等。

同时，应及时更换损坏的部件，避免影响测量结果。

4. 注意事项4.1 温度影响超声波流量计的测量结果可能会受温度变化的影响。

因此，在使用过程中应注意流体的温度变化。

需根据实际情况对测量结果进行修正，以保证准确性。

4.2 介质要求超声波流量计通常适用于液体介质，如水、油等。

一些特殊介质（如气体、固体颗粒等）可能会影响测量结果。

超声波手持流量计操作说明
1、按M(MENU简称M健)11窗口输入管道外直径
2、在M12窗口输入管道壁厚（内径流量计自动计算出来）
3、在M14窗口选择材质类型
4、在M20窗口选择流体类型:水
5、在M23窗口选择探头类型：
6、在M24窗口选择安装方法：用Z法
7、在M26窗口选择1固化参数并总使用（设完参数最后到此窗口按两下确认健ENT健即可）
8、看一下M25窗口传感器安装距离
这是Z法安装方法传感器在管道两侧和传感器安装方式（注意常感器位置：不是管道上下是两侧）
9、传感器安装距离在管道上用卷尺量出安装距离后，把传感器在管道安装部位打磨一下面极面积大一些，以便后面传感器可以调整。

10、把传感器用电缆连接红接正黑接负
11、用硅胶涂在传感器上用绑带绑在安装点上，
12、看一下流量计M90窗口看一下信号强度Q（越高越好）
13、在M91窗口看一下传输比100%正负3。

手持超声波流量计使用说明一、简介手持超声波流量计是一种便携式的测量仪器，用于测量流体的流量。

它采用超声波技术，通过发送和接收超声波信号来测量流体的速度和流量。

手持超声波流量计的使用非常方便，适用于各种场合和流体的测量。

二、使用前准备1. 确保手持超声波流量计的电池电量充足，如果电量不足，请及时充电或更换电池。

2. 手持超声波流量计需要与被测流体接触，因此在使用前应确保被测流体的管道干净，无杂质和污垢。

3. 手持超声波流量计需要在合适的环境温度下使用，避免过高或过低的温度对测量结果产生影响。

三、使用步骤1. 打开手持超声波流量计的电源开关，待仪器启动后进入测量界面。

2. 将手持超声波流量计的传感器部分贴近被测流体所在的管道或管路，确保传感器与管道之间无间隙。

3. 等待一段时间，手持超声波流量计会自动进行测量，并将测量结果显示在屏幕上。

4. 根据需要，可以通过手持超声波流量计的操作界面进行设置，例如选择不同的单位、调整测量精度等。

5. 在测量完成后，及时关闭手持超声波流量计的电源开关，避免浪费电池电量。

四、注意事项1. 使用手持超声波流量计时，应保持仪器的干净和整洁，避免灰尘、水滴等物质进入仪器内部影响测量精度。

2. 在使用过程中，应特别注意安全，避免手持超声波流量计与电源或被测流体接触，以免发生触电或其他事故。

3. 手持超声波流量计的测量结果可能受到一些外界因素的影响，例如流体的温度、压力、粘度等，因此在使用时应尽量控制这些因素的影响。

4. 如遇到测量结果异常或有疑问的情况，应及时联系仪器供应商或技术人员进行咨询和解决。

五、维护保养1. 定期清洁手持超声波流量计的传感器部分，避免积累过多的灰尘和污垢影响测量精度。

2. 如长时间不使用手持超声波流量计，应将电池取出，避免电池漏电影响仪器正常使用。

3. 避免手持超声波流量计与其他硬物摩擦或撞击，以免损坏仪器。

六、适用范围手持超声波流量计适用于各种液体和气体的流量测量，包括但不限于自来水、石油、化工品、食品、制药等行业。

消防超声波流量计使用说明
消防超声波流量计是一种用于消防系统中水流量检测的仪器，采用超声波测量原理，可以实时监测水流量，保证消防系统的正常运行。

二、产品特点
1. 非接触式测量，不受管道材质和污垢的影响，保证准确性。

2. 高灵敏度传感器，能够检测到微小的水流量变化。

3. 采用数字信号处理技术，可以实现高精度、高稳定性的测量。

4. 可以自动校准，保证测量准确性。

5. 具有防水、震动、高温等保护功能，适用于恶劣环境。

三、产品使用方法
1. 安装前需对流量计进行检查，确认流量计和传感器无损坏。

2. 安装前需选择合适的安装位置，应尽量避免管道弯曲、支架、阀门等对测量的影响。

3. 安装时应将流量计与管道紧密连接，确保无泄漏。

4. 安装完成后，需要进行校准操作，具体方法请参考产品说明书。

5. 使用过程中，应保持流量计周围干燥、无灰尘等杂物，以免影响测量准确性。

四、使用注意事项
1. 使用前请确认产品是否正常，避免使用损坏的产品。

2. 不要将流量计暴露在阳光、雨雪或潮湿的环境中。

3. 使用过程中，应避免流量计受到撞击或震动。

4. 长时间不使用时，应将流量计存放在干燥、阴凉、通风的地方。

5. 由专业人员进行安装和维护，确保操作安全和产品长期稳定运行。

以上为消防超声波流量计使用说明，如有疑问，请咨询厂家或售后服务。

超声波流量计使用说明书一、产品概述超声波流量计是一种通过测量流体中超声波传播速度来确定流量的仪器。

本说明书将详细介绍超声波流量计的使用方法和注意事项。

二、产品参数1. 测量范围：XX至XX（单位）2. 额定压力：XX（单位）3. 额定温度：XX℃4. 精度等级：XX5. 适用介质：XX液体或气体6. 电源要求：XXV AC，50Hz7. 输出信号：模拟信号或数字信号三、安装与接线1. 安装位置：选择一个合适的位置进行安装，确保流速计周围无遮挡物，减少测量误差。

2. 安装方法：根据实际情况选择合适的安装方式，本产品可支持水平、垂直或倾斜安装。

3. 接线步骤：a. 将超声波流量计与电源线连接，确保电源正常供应。

b. 根据需要选择模拟信号输出或数字信号输出，并将对应线缆连接到控制系统或数据采集设备。

四、操作说明1. 打开电源：确保电源供应正常后，打开电源开关，待仪器自检完成后进入工作状态。

2. 参数设置：根据实际需要，在操作界面上进行相应参数配置，包括测量范围、精度等级等。

3. 数据显示：在操作界面上可以实时显示流体的流速、体积流量等相关数据。

4. 报警功能：超声波流量计可设置上下限报警功能，当流速或流量超出设定范围时，会触发报警信号。

5. 数据记录：根据需要，流量计可以将测量数据记录在内部存储器中，或通过通信接口输出给外部设备进行记录和分析。

五、使用注意事项1. 清洁保养：定期对流量计进行清洁保养，避免灰尘或污物对测量精度的影响。

2. 防护措施：避免超声波探头直接暴露在强酸、强碱等腐蚀性介质中，可采取保护套等措施。

3. 避免振动：安装时需防止外部振动对流量计的影响，确保准确测量。

4. 安全操作：操作过程中请勿随意拆卸设备或触碰高压线路，以免发生安全事故。

5. 检定与维修：建议定期对流量计进行检定和维修，确保测量精度和长期稳定性。

六、故障排除在使用过程中，如发现仪器显示异常或无法正常工作，请按以下步骤进行故障排除：1. 检查电源供应是否正常，确保电压稳定。

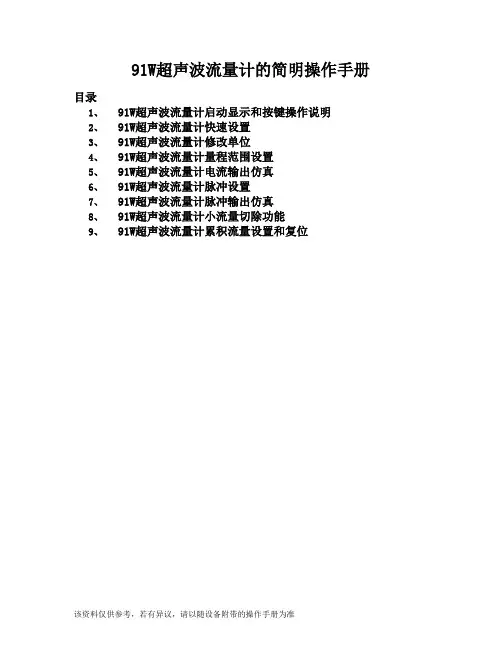

91W超声波流量计的简明操作手册目录1、91W超声波流量计启动显示和按键操作说明2、91W超声波流量计快速设置3、91W超声波流量计修改单位4、91W超声波流量计量程范围设置5、91W超声波流量计电流输出仿真6、91W超声波流量计脉冲设置7、91W超声波流量计脉冲输出仿真8、91W超声波流量计小流量切除功能9、91W超声波流量计累积流量设置和复位91W 超声波流量计启动显示和按键操作说明操作按键1. 用于输入、选择减号(-) 键2. 用于输入、选择加号(+) 键3. 用于调用功能表、保存的回车键 当同时按下+/- 键时(Esc)： • 逐步退出功能表：• > 3 s = 取消数据输入并返回到测量值显示1. → 进入功能表 (以显示测量值作为开始) 2．→ 选择功能组 (例如“OPERATION/ 运行”) → 确认选择3. → 选择功能 (例如“LANGUAGE/ 语言”)4. →输入密码0091，或者91 (仅限于第一次访问功能表) 按→ 逐步确认输入→ 更改功能/ 选择 (例如“ENGLISH/ 英语”) → 确认选择 5. → 逐步返回到测量值显示 6. > 3 s → 立即返回到测量值显示启动过程完成后，测量设备开始运行。

各种测量变量和/ 或状态变量出现在显示屏上。

按键进入菜单，同时按键大于3秒可以随时退出。

体积流量检查声速与探头设置声速相差在20m/s 以内流速检查探头信号强度>50db91W超声波流量计探头安装位置快速设置按键控制键，键同时按键步步退出功能矩阵到主显示页位置，同时按键并保持3秒以上直接回到主显示页位置，同时按键取消数据输入。

按键进入菜单，按键找到QUICK SETUP(快速设置)。

修改密码：0091，也可以直接输入“91”，当从左向右数第三个“*”号变成回车键后按“E”确认就可。

找到快速设置菜单修改为YES，出现星号，输入密码：0091快速设置探头单位夹持型探头根据探头型号设置根据口径设置：2行程根据口径设置：1行程根据管道标准设置，未知：OTHER管道口径管道材质管道声速管道内径管道周长管道壁厚测量液体：水介质温度介质声速双行程的探头位置和探头距离：探头位置探头距离单行程的探头线长度和探头距离：线长度探头位置91W超声波流量计调试快速设置按键控制键，键同时按键步步退出功能矩阵到主显示页位置，同时按键并保持3秒以上直接回到主显示页位置，同时按键取消数据输入。

GE超声波流量计按键操作说明
1.开机和关机操作：
按下仪器上的电源按钮即可将流量计开启，待屏幕显示GE标识后即可正常使用；长按电源按钮，直至屏幕关闭，即可将流量计关闭。

2.屏幕显示：
开机后，屏幕显示当前流量计的工作状态、测量参数、单位等信息。

通过屏幕显示，用户可以清晰了解当前测量情况。

3.菜单设置：
流量计的菜单设置功能可通过按键操作实现。

用户可以根据需要设置不同的测量参数、单位、校准等功能。

4.流量测量：
流量计的主要功能是进行流量测量，用户只需根据需要选择不同的测量模式，输入相应的参数，即可开始流量测量。

5.参数调节：
流量计可以根据需要调节不同的参数，如流速、流量、压差等。

用户只需通过按键操作实现参数的调节即可。

6.数据存储和导出：
流量计可以将测量数据存储在内部存储器中，用户可以随时查看历史数据；也可以通过USB接口将数据导出到电脑中进行分析。

7.警报功能：
流量计具有警报功能，用户可以通过设置阈值，当测量数值超出范围时，会自动触发警报功能，提醒用户及时处理。

8.清零功能：
流量计还具有清零功能，用户可以根据需要清零测量数据，以便进行下一次测量。

9.校准功能：
流量计可以进行校准，确保测量数据的准确性。

用户只需按照提示进行操作即可完成校准。

10.状态显示：
流量计会根据不同的工作状态显示不同的提示信息，用户可以根据提示信息判断流量计当前的工作状态。

总之，GE超声波流量计的按键操作简单方便，用户只需按照操作说明进行操作即可完成各项功能。

希望以上内容对您有所帮助，谢谢阅读！。

GEPanametries公司GF868通用超声波气体流量计简明使用手册概述1.以GEPanametrics公司提供的DigitalFlow®GF868英文手册《PragrammingManual》为准，中文简明手册仅供参考。

2.超声波时差法流量计使用一对传感器，每个传感器通过流体发射和接收超声波信号。

当流体流动时，顺流方向信号的传播时间短于逆流方向，这个时间差正比于流体流速。

DigitalFlow®GF868流量计测量这个时间差，结合设置的管径参数来计算流体的流速。

3.DigitalFlow®GF868系统包括GF868仪表部分，一对先进的超声气体传感器，前置放大器和测量管。

利用受专利保护的互相关时差技术（CorrelationTransit-Time™），无压损，并具有极宽的量程比。

传感器安装和测量管路要求1.考虑到管路中流体可能存在的固体颗粒分布，传感器应水平安装。

2.选择测量管路时应该尽量避免选用流体自上向下流动的竖直管线。

1.传感器安装位置应远离弯头，变径，阀门，节流装置，安装点直管段的要求至少要满足前20D后10D（D为管线直径），如有阀门、泵、变径、节流装置等，直管段应适当再加长。

2.GF868传感器安装类别参见所附图（仅供参考）。

9090'安装CLBias90°InstallationPe180°Installation|—Pipe _hickness180°安裝PipeO.D.3GF868的接线图参见所附图（仅供参考）：开机注意事项•在GF868工作时不可带电插拔传感器接头•GF868上电前应接好传感器，以使内部的自动增益控制功能更好地发挥功效•每次连接传感器与GM868前应将传感器内储存静电放除快速启动流量测量本手册介绍了基本流量测量方法及下列描述：•键盘功能描述•编程•测量显示•测量值记录•清除设定与记录•校验•常用的显示值•故障诊断和排除此手册仅提供给用户快速使用流量计的一些简单步骤，它不包括详细的过程和程序的描述。

超声波流量计设置参数按键说明1.Menu
11
输入管道外径“160”，按ENT
键确认
2.按/ -键进入下一参数设置
输入管壁厚度“3”，按ENT
键确认
3.按/ -键进入下一参数设置
选择管道材质
使用键选择至“2. PVC”按ENT
键确认
4.按/ -键进入下一参数设置
选择传感器安装方式
选择“0. V”按ENT
键确认
5. 按/ -键显示传感器安装间距
按照此显示尺寸安装传感器
（以实际显示为准，右图数值为虚拟值）Tr a n s d u c e r Mo u n t i n g
0. V
Tr a n s d u c e r Sp a c i n g
148.66mm
安装完毕后，
6.键入
Menu90
显示仪器所检测到的上下游的信号强度和信号质量（Q值）。

正常工作情况下，信号强度应≥60.0。

（以实际显示为准，上图数值为虚拟值）探头安装与参数设置检查完毕后，
7.键入
Menu01
进入首页菜单显示测量结果。

（以实际测量为准）
注意：管道安装必须保证流体满管，并且在安装探头时，必须保证探头发射出的超声波始终穿插过流体介质。

Flo w 0.1129m3/h *R
Ve l 1.0415m/s。

手持超声波流量计使用说明一、引言手持超声波流量计是一种用于测量流体流量的仪器。

它通过超声波技术，可以准确地测量液体或气体的流速和流量。

本文将详细介绍手持超声波流量计的使用方法和注意事项。

二、仪器介绍手持超声波流量计由主机和传感器组成。

主机是流量计的控制中心，包含显示屏和操作按钮，用于设置参数和查看测量结果。

传感器是用于发射和接收超声波信号的装置，可以放置在管道上进行测量。

三、使用方法1. 准备工作：打开主机，确认电池电量充足，并将传感器连接到主机。

2. 设置参数：根据测量需求，设置流速单位、流速范围和流量单位等参数。

3. 安装传感器：将传感器放置在要测量的管道上，确保传感器与管道紧密贴合，避免漏音。

4. 启动测量：按下主机上的启动按钮，流量计将开始发射超声波信号，并接收回波。

5. 测量结果：测量过程中，主机将实时显示流速和流量的数值。

待测量完成后，可以记录测量结果或进行数据导出。

四、注意事项1. 管道要求：为了保证测量的准确性，管道内部应保持清洁，无杂质和气泡，避免对超声波的传播产生干扰。

2. 安装位置：传感器的安装位置应避免存在弯曲、凸起或阻塞等情况，以免影响超声波信号的传输和接收。

3. 测量环境：在使用手持超声波流量计时，应尽量避免强烈的电磁场干扰和噪音干扰，以免影响测量结果的准确性。

4. 测量范围：在选择流速范围时，应根据实际需要进行设置，避免超出仪器的测量范围，造成测量结果的偏差。

5. 温度影响：手持超声波流量计对流体的温度敏感，应注意在温度变化较大的情况下进行补偿，以保证测量结果的准确性。

6. 电池电量：在使用前应检查电池电量是否充足，避免因电量不足导致测量中断或不准确。

7. 仪器保养：定期清洁仪器和传感器表面，避免灰尘和污物的附着，以免影响测量结果和仪器寿命。

五、总结手持超声波流量计是一种便携式的流量测量仪器，具有测量准确、操作简便等优点。

在使用时，需要注意安装位置、测量环境和仪器保养等方面的问题，以保证测量结果的准确性和仪器的可靠性。

超声波流量计使用说明一、装配1.确保流量计安装在一个水平的位置，以避免测量误差。

二、连接电源和传感器1.将流量计与电源连接，并确保电源的稳定输入。

2.连接传感器到流量计主机上的传感器接口，并确保连接牢固。

三、设置参数1.打开流量计主机，进入设定参数模式。

2.根据实际需求，设置流量计的管道直径、温度范围、压力范围等参数。

3.设置输入和输出方式，包括模拟信号和数字信号。

四、校准1.在流量计中选择校准模式，并选择合适的校准流量。

2.调整光栅设置，确保测量的准确性。

3.对比校准流量和流量计测得流量，调整校准系数，直到两者相等。

五、运行监测1.流量计进入稳定工作状态后，开始对流体进行测量。

2.实时监测流量计所得的流量值，确保测量数据的准确性。

3.警报和故障排除：如果出现异常数据或故障报警情况，需要及时采取措施进行故障排除。

六、维护保养1.定期对流量计进行检查和维护，清除可能存在的污垢或堵塞。

2.检查传感器是否正常工作，及时更换故障传感器。

3.保持流量计的清洁，避免灰尘和杂质进入流量计。

七、注意事项1.在安装和操作流量计时，应注意安全，避免触电、烫伤等事故。

2.在使用过程中，应定期校准流量计，以确保测量准确性。

3.在操作过程中，应注意防水和防尘，避免流量计损坏。

4.在使用过程中，应避免震动和冲击，以免影响测量结果。

总结：超声波流量计是一种高精度、高稳定性的流量测量仪器，使用前需要进行装配、连接电源和传感器、设置参数、校准、运行监测等步骤。

在使用过程中需要注意事项，如注意安全、定期校准、防水和防尘、避免震动和冲击等。

定期维护保养可延长设备寿命，确保测量准确性。

超声波流量计基本操作1.确认各部分的接线都是正确的，液晶正常点亮，仪表是正常工作状态。

2.初次使用的基本操作：M10(输入管道外周长)→M11(输入管道外直径)→M12(输入管道管壁厚度)→M13(输入管道内直径)→M14(输入管道材质)→M16(选择衬里材质)→M20(选择流体类型)→M23(选择传感器类型)→M24(传感器安装方法)→M25(传感器安装距离) 。

注：在M10-13窗口中，一般输入管道外直径/内直径，管壁厚度就可以，其余两个可以算出来。

在窗口里需要改哪个参数，直接按ENT键进入修改即可。

其余参数按现场实际情况置入即可。

传感器距离这个参数会由前面的参数算出。

3.按照在主机里置入的参数，安装传感器，注意安装距离已经有M25窗口算出。

(参考距离，实际距离以M91菜单决定)，M24传感器的安装方法，请在说明书里找，不同的管道，选用不管的安装方法。

4.安装传感器的时间，注意一定要使用耦合剂，一般是黄甘油，或者凡士林油都可。

不使用耦合剂会导致无信号。

5.基本参数设置完毕，确认传感器也安装完毕，调出M90（信号强度，质量）窗口，一般达到70以上，表明仪表是正常工作的。

90以上是最优状态。

调出M91（信号传输出时间比），数值要达到100%±3的范围内，可以通过微调传感器距离来修正本数值。

全部完毕，调出M01（正积，流量，流速），仪表进入正常工作状态。

6.仪表基本操作完成，若需调用其他参数，请参考说明书。

超声波流量计常见问题及故障分析1 电源接线问题7版流量计接线图没有明示客户经常问到电源接线在仪表接线端子最右端的11 12 13号三个接线端子是仪表的电源11 12为火线和零线13为地线2调试过程中常出现的问题仪表无信号这个问题主要有以下几点原因（按常见度和检查顺序排列顺序）：1检查仪表信号接线2 客户没有用耦合剂3客户的安装方式有问题大部分客户都会将仪表探头朝向一个方向安装即探头信号输出端朝向同一个方向正确的安装方法为沿着管道方向探头信号输出端朝向相反方向4仪表内部参数设置不正确多为管道口径设置不正确。

杭州美仪自动化有限公司杭州美仪自动化有限公司第6版超声波流量计使用说明书U-SUP-1158-J-JHCN6前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●因本产品的性能和功能不断改进，本手册内容如有更改，恕不另行通知。

●本公司力求本手册的正确、全面。

如有错误、遗漏，请和本公司联系。

●本产品禁止使用在防爆场合。

版本U-SUP-1158-J-JHCN6 第六版2021年1月安全注意事项为了安全使用本产品，操作时请务必遵守此处描述的安全注意事项。

关于本手册●请将本手册交于操作者阅读。

●在操作之前，请熟读本手册，并对产品有深入了解。

●本手册只对产品的功能进行阐述，本公司不保证该产品将适合于用户的某一特殊用途。

本产品保护、安全及改造相关注意事项●为了确保安全使用本仪表以及由其控制的系统，操作时请务必遵守本手册中所述说明和注意事项。

如果违反操作规程，则有可能会损坏本仪表所提供的保护功能。

对由以上情况产生的质量，性能，功能和产品的安全问题，我公司不承担任何责任。

●为本仪表及其控制系统安装防雷装置，或为本仪表及其控制系统设计安装单独的安全保护电路时，需要借助其他的设备来实现。

●如果需要更换产品的零部件，请使用本公司指定的型号规格。

●本产品不适用于直接关系到人身安全的系统。

如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶用设备、航空设备和医疗器械等。

如果应用，用户有责任使用额外的设备或系统确保人身安全。

●请勿改造本产品。

在本手册中使用以下几种安全标志：危险标志，若不采取适当的预防措施，将导致严重的人身伤害、仪表损坏或重大财产损失等事故。

警示标志，提醒您对产品有关的重要信息或本手册的特别部分格外注意。

超声波流量计操作规程
仪表准备
检查仪表外壳是否完好，无明显裂纹或凹陷。

确认仪表各接口（传感器、电源、信号）完好无损。

检查传感器的安装位置是否符合要求，无杂物或气泡。

仪表连接
将传感器连接至仪表。

将电源线连接至仪表。

输出信号线连接至所需设备。

仪表设置
根据流体的类型和管道尺寸设置仪表的测量参数。

校准仪表，确保测量精度。

测量操作
打开仪表电源。

等待仪表稳定（通常为 5-10 分钟）。

记录流量值。

维护与保养
定期清洁传感器表面，去除污垢或沉积物。

定期检查传感器安装位置，确保传感器之间的距离和管道内无气泡。

定期校准仪表，保持测量精度。

定期检查仪表接线，确保接线安全可靠。

故障排除
仪表显示“无信号”：检查传感器连接，确保传感器与仪表之间有良好的接触。

仪表显示“流量异常”：检查管道内的流速是否异常，是否存在泄漏或堵塞。

仪表显示“参数错误”：检查仪表设置，确保参数正确。

仪表显示“硬件故障”：联系仪表制造商或专业维修人员。

安全注意事项
操作仪表时请佩戴个人防护装备。

避免在仪表工作时触摸传感器或仪表接线。

保持仪表干燥，避免长时间暴露在极端温度或腐蚀性环境中。

仪表维修或更换部件应由经过授权的人员进行。

其他注意事项
仪表应放置在便于操作和维护的位置。

确保仪表周围有充足的通风。

仪表周围应避免强电磁干扰源。

定期记录仪表的测量和维护记录，以便后续分析和追溯。
