超声波流量计简易操作

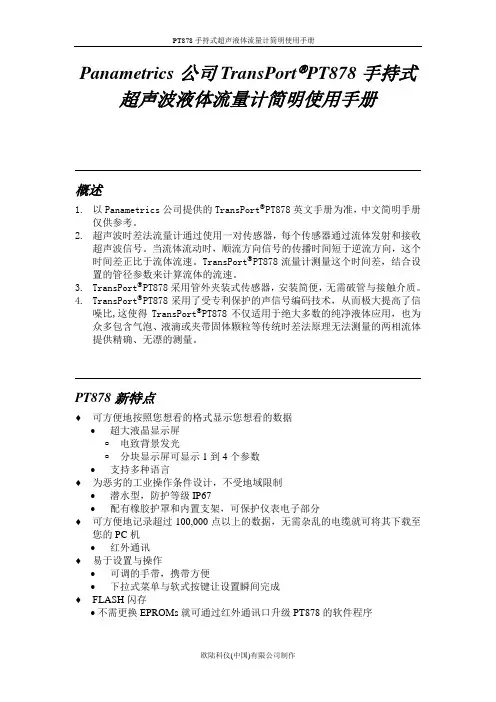

Panametrics公司TransPort®PT878手持式超声波液体流量计简明使用手册概述1.以Panametrics公司提供的TransPort®PT878英文手册为准，中文简明手册仅供参考。

2.超声波时差法流量计通过使用一对传感器，每个传感器通过流体发射和接收超声波信号。

当流体流动时，顺流方向信号的传播时间短于逆流方向，这个时间差正比于流体流速。

TransPort®PT878流量计测量这个时间差，结合设置的管径参数来计算流体的流速。

3.TransPort®PT878采用管外夹装式传感器，安装简便，无需破管与接触介质。

4.TransPort®PT878采用了受专利保护的声信号编码技术，从而极大提高了信噪比,这使得TransPort®PT878不仅适用于绝大多数的纯净液体应用，也为众多包含气泡、液滴或夹带固体颗粒等传统时差法原理无法测量的两相流体提供精确、无漂的测量。

PT878新特点♦可方便地按照您想看的格式显示您想看的数据∙超大液晶显示屏▫电致背景发光▫分块显示屏可显示1到4个参数∙支持多种语言♦为恶劣的工业操作条件设计，不受地域限制∙潜水型，防护等级IP67∙配有橡胶护罩和内置支架，可保护仪表电子部分♦可方便地记录超过100,000点以上的数据，无需杂乱的电缆就可将其下载至您的PC机∙红外通讯♦易于设置与操作∙可调的手带，携带方便∙下拉式菜单与软式按键让设置瞬间完成♦FLASH闪存∙不需更换EPROMs就可通过红外通讯口升级PT878的软件程序传感器安装和测量管路要求1.考虑到管路中流体可能存在的固体颗粒和气泡的分布，传感器应水平安装。

2.管路内流体需满管。

3.选择测量管路时应该避免选用流体自上向下流动的竖直管线。

4.传感器安装位置应远离弯头，变径，阀门，节流装置，安装点直管段的要求至少要满足前10D后5D（D为管线直径）。

5.为保证超声波发射和接收稳定，管线表面应该平整光滑，传感器表面和管径接触部不允许含有空气，必须涂抹耦合剂。

FLEXIM超声波流量计使用步骤详解步骤一：设置流量计1.首先，将流量计安装在需要测量的管道上。

确保流量计的传感器与管道平行，并且没有任何障碍物。

2.打开流量计的电源开关，并确保仪表显示屏亮起。

3.使用流量计上的操作界面或控制器，进入参数设置界面。

根据实际需求设置传感器的型号和管道的参数，例如直径、流体类型等。

4.根据实际情况，选择流速单位和流量单位，并进行设置。

通常情况下，流速单位为m/s，流量单位为m³/h。

5.进入传感器对准界面，使用仪表上的显示屏或控制器上的操作按钮，调整传感器位置和对准角度，确保传感器与管道的中心对齐，并且传感器的角度适当。

步骤二：进行校准1.进入校准界面，选择校准模式。

通常有两种模式可选：速度模式和流量模式。

速度模式下，将测量流速，并校准为实际单位；流量模式下，将测量流量，并校准为实际单位。

2.启动校准，将流量计的传感器浸入已知流速或流量的介质中，等待一段时间，直到测量稳定。

3.根据校准模式选择相应的校准参数，并进行校准。

校准完成后，保存校准参数，并退出校准界面。

步骤三：开始测量1.返回主界面，确认流量计的工作状态正常。

如果有任何异常情况，例如测量值不稳定、传感器异常等，应及时进行排查和处理。

2.将介质流动起来，确保流量计获取到稳定的流动信号。

3.监测仪表上的显示屏或控制器上的参数，包括流速、流量、温度等，并实时记录。

4.结束测量后，关闭流量计的电源开关。

步骤四：数据处理和分析1.将测量到的数据导出到计算机或其他数据处理设备中，进行数据处理和分析。

2.根据实际需求，使用相应的软件工具，对数据进行处理和计算，例如求平均值、峰值等。

3.根据处理后的数据，生成报告或图表，用于相关部门或人员的分析和决策。

总结：使用FLEXIM超声波流量计FLUXUSF601需要依次进行设置、校准、测量和数据处理四个步骤。

正确的使用流程和规范的操作方法，可以保证测量结果的准确性和可靠性。

便携式多普勒超声波流量计使用说明示例文章篇一：哎呀，亲爱的朋友们，你们知道吗？今天我要给大家讲讲这个超级厉害的便携式多普勒超声波流量计！这东西看起来小小的，可作用大着呢！就像我们小小的身体里藏着大大的能量一样。

它的外观呀，不大不小刚刚好，能被我们轻松地拿在手里。

上面有一些按钮和屏幕，就像我们玩的游戏机，不过可别小瞧这些按钮和屏幕，它们可有大用处！当我们要用它的时候，第一步，得先把它打开，这就好比我们早上起床睁开眼睛，准备迎接新的一天。

然后呢，我们要根据测量的东西，设置好相应的参数。

这可有点像我们做数学题，得选对公式才能得出正确答案。

比如说，如果我们要测量水流，那就要把和水流相关的数值设定好。

你说这是不是很神奇？再然后，我们把这个流量计的探头放到要测量的地方。

这探头就像是我们的小侦察兵，去获取最准确的信息。

“哎呀，这能测准吗？”你可能会这么问。

放心啦！它可准啦，就像我们的眼睛看东西一样清楚准确。

在测量的过程中，我们要注意保持探头的稳定，不能乱动。

不然它就像被我们捣乱的小伙伴，会生气，给出不准确的结果哟。

测量结束后，数据就会显示在屏幕上啦。

我们可以清楚地看到各种信息，比如流速啦、流量啦等等。

这多方便呀！你看，这个便携式多普勒超声波流量计是不是很棒？它就像我们的好帮手，能帮我们快速又准确地获取各种测量数据。

我觉得呀，有了它，很多工作都会变得轻松又高效，难道不是吗？所以呀，大家都要好好了解它，学会使用它，让它发挥出最大的作用！示例文章篇二：哇塞！今天我要跟大家讲讲这个超厉害的便携式多普勒超声波流量计！你们知道吗？这玩意儿就像是一个神奇的小助手，能帮我们解决好多问题呢！想象一下，一条河流奔腾不息，我们想知道水在里面流得有多快，流量有多大。

这时候，便携式多普勒超声波流量计就派上用场啦！它的样子不大不小，拿在手里刚刚好。

上面有一些按钮和屏幕，可别小看这些哦！当我们要使用它的时候，第一步，先把它打开，就像打开一个神秘的宝箱一样。

便携式超声波流量计的使用方法便携式超声波流量计是一种用来测量流体流速的仪器。

它具有便携、易于安装和使用的特点，适用于各种流体介质（如水、油、气体等）的流量测量。

以下是关于便携式超声波流量计的使用方法的详细描述：1. 选择合适的测量位置：测量位置选择是确保准确测量的关键因素。

确保流量计安装在平直的管道段上，并且流体能够顺利通过。

避免在有明显涡流或进出口受阻的区域进行测量。

2. 准备管道表面：在安装流量计之前，应确保管道表面干净、光滑，并且没有杂质或氧化物的存在。

可以使用擦洗剂清洁表面，然后用纯净的水清洗，并使用干净的布擦干。

3. 安装传感器：将传感器安装在管道上，并采用合适的固定装置进行固定。

确保传感器的位置正确无误，且与管道表面保持紧密接触。

4. 连接电缆：将传感器与流量计的电缆连接起来。

确保插头连接牢固，并注意检查电缆是否有损坏或线路接触不良的情况。

5. 设置参数：根据实际测量需求，进入流量计的设置界面，设置相应的参数，如单位（升、立方米、加仑等）、流速范围、波速和波速比等。

6. 校准流量计：在开始正式测量之前，进行流量计的校准是必要的。

可以使用已知流速的标准流量计或参考设备进行校准，确保测量结果的准确性。

7. 开始测量：打开流量计的电源，并确认测量仪器和传感器能够正常工作。

根据实际需求，选择相应的测量模式（如瞬时流量、累积流量等），按下开始按钮开始测量。

8. 监测测量结果：实时监测流量计的测量结果，确保测量数据的准确性和稳定性。

如果测量数据异常或不稳定，需要检查测量条件和设备运行情况，重新排除故障。

9. 数据处理和分析：测量结束后，根据需要导出或记录测量结果。

可以使用计算机软件进行数据处理和分析，生成曲线图、报告等。

10. 维护和保养：定期对便携式超声波流量计进行维护和保养是确保其长期可靠工作的关键。

清洁传感器、检查电缆和连接器是否正常等是常规维护工作。

定期检查流量计的准确性，进行校准和调整，也是必要的。

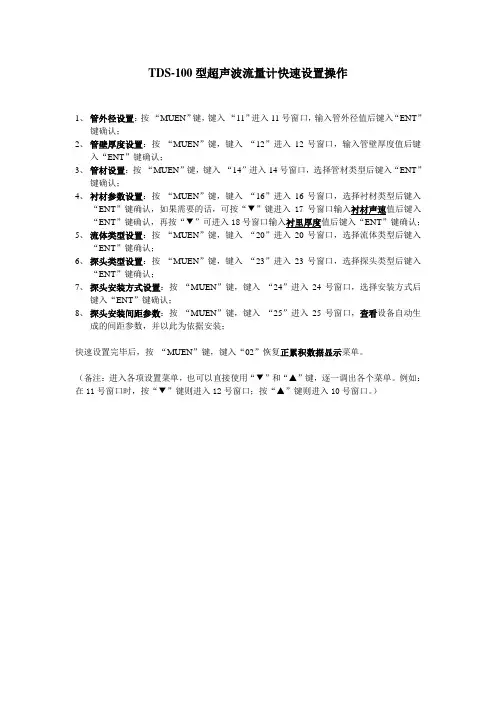

TDS-100型超声波流量计快速设置操作
1、管外径设置：按“MUEN”键，键入“11”进入11号窗口，输入管外径值后键入“ENT”
键确认；
2、管壁厚度设置：按“MUEN”键，键入“12”进入12号窗口，输入管壁厚度值后键
入“ENT”键确认；
3、管材设置：按“MUEN”键，键入“14”进入14号窗口，选择管材类型后键入“ENT”
键确认；
4、衬材参数设置：按“MUEN”键，键入“16”进入16号窗口，选择衬材类型后键入
“ENT”键确认，如果需要的话，可按“▼”键进入17号窗口输入衬材声速值后键入“ENT”键确认，再按“▼”可进入18号窗口输入衬里厚度值后键入“ENT”键确认；
5、流体类型设置：按“MUEN”键，键入“20”进入20号窗口，选择流体类型后键入
“ENT”键确认；
6、探头类型设置：按“MUEN”键，键入“23”进入23号窗口，选择探头类型后键入
“ENT”键确认；
7、探头安装方式设置：按“MUEN”键，键入“24”进入24号窗口，选择安装方式后
键入“ENT”键确认；
8、探头安装间距参数：按“MUEN”键，键入“25”进入25号窗口，查看设备自动生
成的间距参数，并以此为依据安装；
快速设置完毕后，按“MUEN”键，键入“02”恢复正累积数据显示菜单。

（备注：进入各项设置菜单，也可以直接使用“▼”和“▲”键，逐一调出各个菜单。

例如：在11号窗口时，按“▼”键则进入12号窗口；按“▲”键则进入10号窗口。

）。

超声波手持流量计操作说明
1、按M(MENU简称M健)11窗口输入管道外直径
2、在M12窗口输入管道壁厚（内径流量计自动计算出来）
3、在M14窗口选择材质类型
4、在M20窗口选择流体类型:水
5、在M23窗口选择探头类型：
6、在M24窗口选择安装方法：用Z法
7、在M26窗口选择1固化参数并总使用（设完参数最后到此窗口按两下确认健ENT健即可）
8、看一下M25窗口传感器安装距离
这是Z法安装方法传感器在管道两侧和传感器安装方式（注意常感器位置：不是管道上下是两侧）
9、传感器安装距离在管道上用卷尺量出安装距离后，把传感器在管道安装部位打磨一下面极面积大一些，以便后面传感器可以调整。

10、把传感器用电缆连接红接正黑接负
11、用硅胶涂在传感器上用绑带绑在安装点上，
12、看一下流量计M90窗口看一下信号强度Q（越高越好）
13、在M91窗口看一下传输比100%正负3。

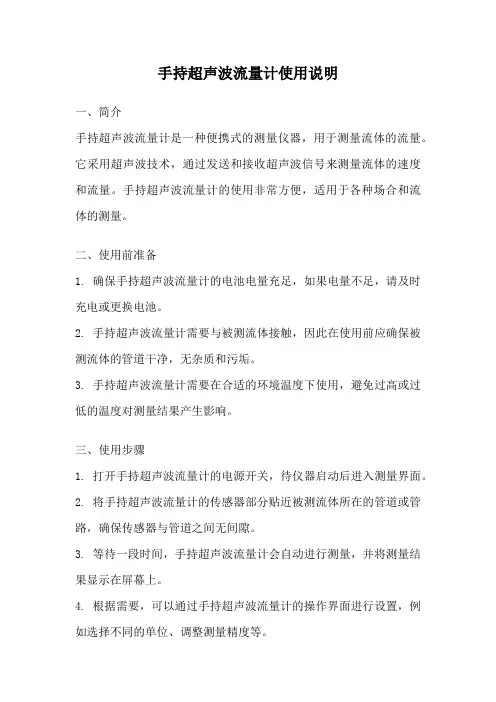

手持超声波流量计使用说明一、简介手持超声波流量计是一种便携式的测量仪器，用于测量流体的流量。

它采用超声波技术，通过发送和接收超声波信号来测量流体的速度和流量。

手持超声波流量计的使用非常方便，适用于各种场合和流体的测量。

二、使用前准备1. 确保手持超声波流量计的电池电量充足，如果电量不足，请及时充电或更换电池。

2. 手持超声波流量计需要与被测流体接触，因此在使用前应确保被测流体的管道干净，无杂质和污垢。

3. 手持超声波流量计需要在合适的环境温度下使用，避免过高或过低的温度对测量结果产生影响。

三、使用步骤1. 打开手持超声波流量计的电源开关，待仪器启动后进入测量界面。

2. 将手持超声波流量计的传感器部分贴近被测流体所在的管道或管路，确保传感器与管道之间无间隙。

3. 等待一段时间，手持超声波流量计会自动进行测量，并将测量结果显示在屏幕上。

4. 根据需要，可以通过手持超声波流量计的操作界面进行设置，例如选择不同的单位、调整测量精度等。

5. 在测量完成后，及时关闭手持超声波流量计的电源开关，避免浪费电池电量。

四、注意事项1. 使用手持超声波流量计时，应保持仪器的干净和整洁，避免灰尘、水滴等物质进入仪器内部影响测量精度。

2. 在使用过程中，应特别注意安全，避免手持超声波流量计与电源或被测流体接触，以免发生触电或其他事故。

3. 手持超声波流量计的测量结果可能受到一些外界因素的影响，例如流体的温度、压力、粘度等，因此在使用时应尽量控制这些因素的影响。

4. 如遇到测量结果异常或有疑问的情况，应及时联系仪器供应商或技术人员进行咨询和解决。

五、维护保养1. 定期清洁手持超声波流量计的传感器部分，避免积累过多的灰尘和污垢影响测量精度。

2. 如长时间不使用手持超声波流量计，应将电池取出，避免电池漏电影响仪器正常使用。

3. 避免手持超声波流量计与其他硬物摩擦或撞击，以免损坏仪器。

六、适用范围手持超声波流量计适用于各种液体和气体的流量测量，包括但不限于自来水、石油、化工品、食品、制药等行业。

超声波流量计简单操作程序一、为了能使STG-100计算出安装距离，检测到超声信号，并进行测量，必须保证正确地输入下列参数。

1. 管外径（或管外周长）按[MENU]键输入11进入菜单，输入数字按[ENT]键确认2. 管壁厚度（或管内径）按[MENU]键输入12进入菜单，输入数字按[ENT]键确认3. 管材按[MENU]键输入14进入菜单，选择选项按[ENT]键确认4. 衬里（如有的话）按[MENU]键输入16进入菜单，选择选项按[ENT]键确认5. 流体类型按[MENU]键输入20进入菜单，选择选项按[ENT]键确认6. 探头类型按[MENU]键输入23进入菜单，选择选项按[EN键确认7.安装方式（V、N、Z、W法）按[MENU]键输入24进入菜单，选择选项按[ENT]键确认8.按[MENU]键输入25进入菜单，查看探头间距二、探头安装后，查看以下菜单进行探头定位。

1．按[MENU]键输入90进入菜单，查看信号强度。

上游及下游信号大于6.00以上2．按[MENU]键输入91进入菜单，查看传输时间比。

3．按[MENU]键输入.0进入菜单，查看基本测量数据数目。

4．按[MENU]键输入 .1进入菜单，查看收信号良度５．按[MENU]键输入０８进入菜单，查看系统是否正常工作。

三、系统正常工作后，为了保证测量准确，对流量计需要进行清零。

1、按[MENU]键输入50进入菜单、选择第0项进行静态清零，（在停泵及流体静止的状态下）2、按[MENU]键输入50进入菜单、选择第2项进行动态清零（在流体流动的状态下）3、按[MENU]键输入50进入菜单、选择第4项将清除校零产生的零点。

在选择第0项进行静态清零。

四、累积器进行清零按[MENU]键输入37进入菜单，对累积器进行清零。

五、流量累积/主菜单显示1、按[MENU]键输入00进入菜单，显示瞬时流量/净积累量2、按[MENU]键输入01进入菜单，显示瞬时流量/瞬时流速3、按[MENU]键输入02进入菜单，显示瞬时流量/正积累量4、按[MENU]键输入03进入菜单，显示瞬时流量/负积累量六、数据打印（便携式专用）按[MENU]键输入M97、M98、M99菜单如以上操做完成后，按[MENU]键输入０２菜单进入正常工作状态。

便携式超声波流量计使用方法
便携式超声波流量计是一种用于测量管道中液体流量的设备。

以下是使用便携式超声波流量计的一般步骤：
1. 安装传感器：将传感器安装在需测量的管道上。

确保传感器与管道的接触平整并紧密。

2. 连接电源：将超声波流量计连接到电源。

确保电源供应稳定并电压符合设备要求。

3. 设置流量计：打开设备并根据需要设置相关参数，如管道直径、管道材质等。

这些参数将影响结果的准确性。

4. 启动测量：根据设备的操作指南，开始测量流量。

通常，你需要选择测量模式（如正向流或反向流）并确定测量时长。

5. 数据记录：在测量完成后，流量计会提供测量数据。

记下相应数据，如流量、速度等。

6. 数据分析：根据需要，可以进一步分析测量数据，如计算平均流量、流量变化等。

7. 关闭设备：测量完成后，关闭设备，断开电源，并将传感器卸下。

请注意，实际的操作步骤可能会因设备型号或制造商而有所不
同。

为了获得准确的结果，请始终参照设备的操作手册以及制造商的建议。

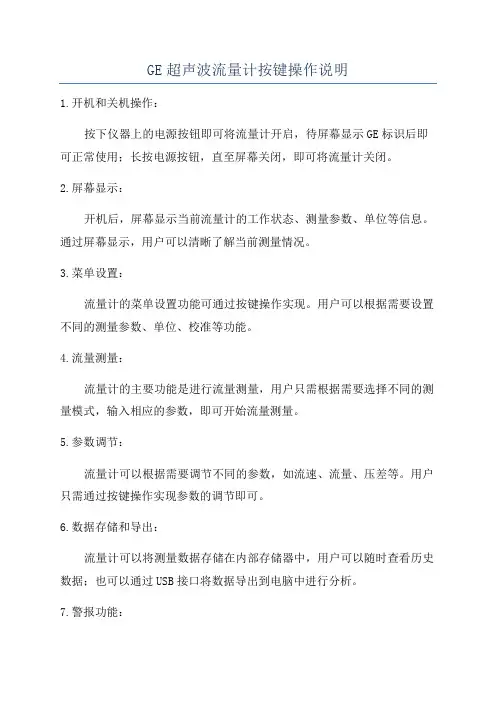

GE超声波流量计按键操作说明
1.开机和关机操作：
按下仪器上的电源按钮即可将流量计开启，待屏幕显示GE标识后即可正常使用；长按电源按钮，直至屏幕关闭，即可将流量计关闭。

2.屏幕显示：
开机后，屏幕显示当前流量计的工作状态、测量参数、单位等信息。

通过屏幕显示，用户可以清晰了解当前测量情况。

3.菜单设置：
流量计的菜单设置功能可通过按键操作实现。

用户可以根据需要设置不同的测量参数、单位、校准等功能。

4.流量测量：
流量计的主要功能是进行流量测量，用户只需根据需要选择不同的测量模式，输入相应的参数，即可开始流量测量。

5.参数调节：
流量计可以根据需要调节不同的参数，如流速、流量、压差等。

用户只需通过按键操作实现参数的调节即可。

6.数据存储和导出：
流量计可以将测量数据存储在内部存储器中，用户可以随时查看历史数据；也可以通过USB接口将数据导出到电脑中进行分析。

7.警报功能：
流量计具有警报功能，用户可以通过设置阈值，当测量数值超出范围时，会自动触发警报功能，提醒用户及时处理。

8.清零功能：
流量计还具有清零功能，用户可以根据需要清零测量数据，以便进行下一次测量。

9.校准功能：
流量计可以进行校准，确保测量数据的准确性。

用户只需按照提示进行操作即可完成校准。

10.状态显示：
流量计会根据不同的工作状态显示不同的提示信息，用户可以根据提示信息判断流量计当前的工作状态。

总之，GE超声波流量计的按键操作简单方便，用户只需按照操作说明进行操作即可完成各项功能。

希望以上内容对您有所帮助，谢谢阅读！。

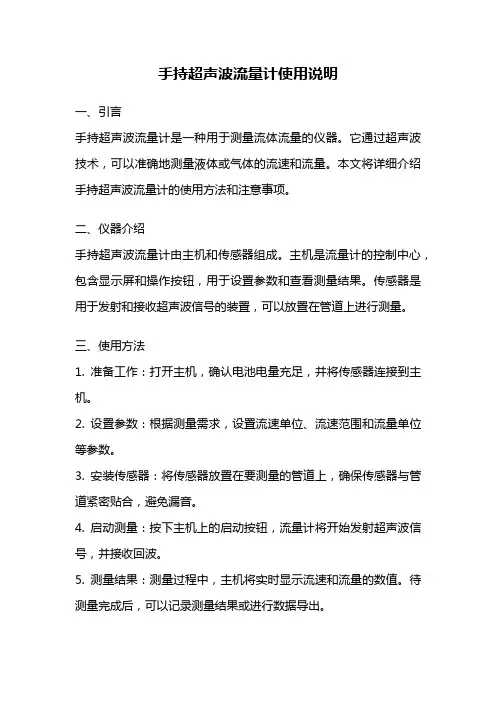

手持超声波流量计使用说明一、引言手持超声波流量计是一种用于测量流体流量的仪器。

它通过超声波技术，可以准确地测量液体或气体的流速和流量。

本文将详细介绍手持超声波流量计的使用方法和注意事项。

二、仪器介绍手持超声波流量计由主机和传感器组成。

主机是流量计的控制中心，包含显示屏和操作按钮，用于设置参数和查看测量结果。

传感器是用于发射和接收超声波信号的装置，可以放置在管道上进行测量。

三、使用方法1. 准备工作：打开主机，确认电池电量充足，并将传感器连接到主机。

2. 设置参数：根据测量需求，设置流速单位、流速范围和流量单位等参数。

3. 安装传感器：将传感器放置在要测量的管道上，确保传感器与管道紧密贴合，避免漏音。

4. 启动测量：按下主机上的启动按钮，流量计将开始发射超声波信号，并接收回波。

5. 测量结果：测量过程中，主机将实时显示流速和流量的数值。

待测量完成后，可以记录测量结果或进行数据导出。

四、注意事项1. 管道要求：为了保证测量的准确性，管道内部应保持清洁，无杂质和气泡，避免对超声波的传播产生干扰。

2. 安装位置：传感器的安装位置应避免存在弯曲、凸起或阻塞等情况，以免影响超声波信号的传输和接收。

3. 测量环境：在使用手持超声波流量计时，应尽量避免强烈的电磁场干扰和噪音干扰，以免影响测量结果的准确性。

4. 测量范围：在选择流速范围时，应根据实际需要进行设置，避免超出仪器的测量范围，造成测量结果的偏差。

5. 温度影响：手持超声波流量计对流体的温度敏感，应注意在温度变化较大的情况下进行补偿，以保证测量结果的准确性。

6. 电池电量：在使用前应检查电池电量是否充足，避免因电量不足导致测量中断或不准确。

7. 仪器保养：定期清洁仪器和传感器表面，避免灰尘和污物的附着，以免影响测量结果和仪器寿命。

五、总结手持超声波流量计是一种便携式的流量测量仪器，具有测量准确、操作简便等优点。

在使用时，需要注意安装位置、测量环境和仪器保养等方面的问题，以保证测量结果的准确性和仪器的可靠性。

超声波流量计使用说明一、装配1.确保流量计安装在一个水平的位置，以避免测量误差。

二、连接电源和传感器1.将流量计与电源连接，并确保电源的稳定输入。

2.连接传感器到流量计主机上的传感器接口，并确保连接牢固。

三、设置参数1.打开流量计主机，进入设定参数模式。

2.根据实际需求，设置流量计的管道直径、温度范围、压力范围等参数。

3.设置输入和输出方式，包括模拟信号和数字信号。

四、校准1.在流量计中选择校准模式，并选择合适的校准流量。

2.调整光栅设置，确保测量的准确性。

3.对比校准流量和流量计测得流量，调整校准系数，直到两者相等。

五、运行监测1.流量计进入稳定工作状态后，开始对流体进行测量。

2.实时监测流量计所得的流量值，确保测量数据的准确性。

3.警报和故障排除：如果出现异常数据或故障报警情况，需要及时采取措施进行故障排除。

六、维护保养1.定期对流量计进行检查和维护，清除可能存在的污垢或堵塞。

2.检查传感器是否正常工作，及时更换故障传感器。

3.保持流量计的清洁，避免灰尘和杂质进入流量计。

七、注意事项1.在安装和操作流量计时，应注意安全，避免触电、烫伤等事故。

2.在使用过程中，应定期校准流量计，以确保测量准确性。

3.在操作过程中，应注意防水和防尘，避免流量计损坏。

4.在使用过程中，应避免震动和冲击，以免影响测量结果。

总结：超声波流量计是一种高精度、高稳定性的流量测量仪器，使用前需要进行装配、连接电源和传感器、设置参数、校准、运行监测等步骤。

在使用过程中需要注意事项，如注意安全、定期校准、防水和防尘、避免震动和冲击等。

定期维护保养可延长设备寿命，确保测量准确性。

外夹式超声波流量计使用说明
外夹式超声波流量计是一种用于测量液体流量的设备，它具有简单易用、无需中断管道、不会引起压力损失等特点。

以下是关于外夹式超声波流量计的使用说明：
1. 安装，首先，选择合适的安装位置，确保管道直线段长度符合要求，安装前应清洁管道内壁。

将传感器外夹在管道上，确保传感器与管道之间没有空隙，然后固定传感器。

2. 电源接入，连接外夹式超声波流量计的电源，确保电源稳定并符合设备要求。

通常情况下，外夹式超声波流量计会配备显示屏或者与计算机连接，以便进行数据显示和记录。

3. 参数设置，根据实际使用情况，设置流量计的参数，包括管道直径、流体介质、温度补偿等。

这些参数设置将影响流量计的测量精度和稳定性。

4. 校准，在安装和参数设置完成后，进行流量计的校准工作。

校准是为了确保流量计的测量结果准确可靠，通常需要使用标准流量计进行比对和调整。

5. 使用，在一切准备就绪后，外夹式超声波流量计即可投入使用。

在使用过程中，要定期检查设备的工作状态，确保其正常运行。

6. 维护，定期对外夹式超声波流量计进行维护保养，包括清洁
传感器、检查电源线路、防止灰尘和杂物进入设备等。

总之，外夹式超声波流量计的使用说明涉及安装、电源接入、
参数设置、校准、使用和维护等多个方面，只有严格按照使用说明
进行操作，才能确保流量计的准确性和稳定性。

希望以上内容能够
全面回答你的问题。

超声波流量计基本操作1.确认各部分的接线都是正确的，液晶正常点亮，仪表是正常工作状态。

2.初次使用的基本操作：M10(输入管道外周长)→M11(输入管道外直径)→M12(输入管道管壁厚度)→M13(输入管道内直径)→M14(输入管道材质)→M16(选择衬里材质)→M20(选择流体类型)→M23(选择传感器类型)→M24(传感器安装方法)→M25(传感器安装距离) 。

注：在M10-13窗口中，一般输入管道外直径/内直径，管壁厚度就可以，其余两个可以算出来。

在窗口里需要改哪个参数，直接按ENT键进入修改即可。

其余参数按现场实际情况置入即可。

传感器距离这个参数会由前面的参数算出。

3.按照在主机里置入的参数，安装传感器，注意安装距离已经有M25窗口算出。

(参考距离，实际距离以M91菜单决定)，M24传感器的安装方法，请在说明书里找，不同的管道，选用不管的安装方法。

4.安装传感器的时间，注意一定要使用耦合剂，一般是黄甘油，或者凡士林油都可。

不使用耦合剂会导致无信号。

5.基本参数设置完毕，确认传感器也安装完毕，调出M90（信号强度，质量）窗口，一般达到70以上，表明仪表是正常工作的。

90以上是最优状态。

调出M91（信号传输出时间比），数值要达到100%±3的范围内，可以通过微调传感器距离来修正本数值。

全部完毕，调出M01（正积，流量，流速），仪表进入正常工作状态。

6.仪表基本操作完成，若需调用其他参数，请参考说明书。

超声波流量计常见问题及故障分析1 电源接线问题7版流量计接线图没有明示客户经常问到电源接线在仪表接线端子最右端的11 12 13号三个接线端子是仪表的电源11 12为火线和零线13为地线2调试过程中常出现的问题仪表无信号这个问题主要有以下几点原因（按常见度和检查顺序排列顺序）：1检查仪表信号接线2 客户没有用耦合剂3客户的安装方式有问题大部分客户都会将仪表探头朝向一个方向安装即探头信号输出端朝向同一个方向正确的安装方法为沿着管道方向探头信号输出端朝向相反方向4仪表内部参数设置不正确多为管道口径设置不正确。

.§ 1.3 工作原理当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。

零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。

§ 1.4 典型用途携带式超声波流量计/能量表用于测量各种能够传导超声波的单一均匀的液体的流量及热量。

携带式超声波流量计采用非接触测量方式，测量范围大，没有活动机械部件，不受系统的压力和恶劣环境的影响，已成功应用于水、纯水、海水、污水、化工液体、江河水、燃料油等流体的计量工作中。

标准传感器的上限温度为110ºC ，超过此温度请与厂家或供应商联系。

携带式超声波能量表广泛应用于制冷、供热、换热器、冷冻机、锅炉等行业系统能量消耗行的计量。

2．主机操作快速入门§ 2.1 如何开关机按On 键3秒打开流量计的电源，按Off 键3秒关闭流量计的电源。

§ 2.4 键盘及常用菜单的快捷操作§ 2.4.1 16键键盘0 －9 和. 键用于输入数字或菜单号；◄键用于左退格或删除左面字符；一菜单，在输入数字时，相当于正、负号键；MENU 键（简称为M键）用于访问菜单，先键入此键后再键入两位数字键，即可进入数字对应的菜单窗口；ENT 键, 为回车键，也可称为确认键，用于“确认”已输入数字或所选择内容。

另一个功能是在输入参数前按此键用于进入“修改”状态。

超声波流量计/热量表采用了窗口化软件设计，访问窗口的快捷方法是在任何状态下，键入MENU 键，再接着键入两位数的窗口地址码。

例如欲输入或查看管道外径参数，窗口地址为11，键入MENU 1 1 即可。

访问窗口的另一种方法是移动访问，使用按键▲/+ 和▼/-及ENT 键，例如当前窗口为66，键入▲/+ 即进入窗口65，再键. 入.▲/+ 进入窗口64；键入▼/- 后，又回到窗口65，再键入▼/- 又进入窗口66。

超声波流量计操作说明（插入式）首先确定管道参数，管内径，材质的精确参数，这些重要参数决定计量的准确度。

例如：要测量的管道是DN800mm（如：内径为800mm，材质为碳钢），操作步骤如下：1、直接按M11（M指MENU的简称）键后，到“输入管道外直径”窗口，直接输入“800”后按ENT；（管外径输入完毕）2、直接按M12键后，到“输入管道管壁厚度”窗口，输入“0”后按ENT；（管壁厚度输入完毕）3、按M14键后，到“输入管道材质类型”窗口，按ENT键后，输入“0.碳钢（也可通过向上向下键来选择）”后按ENT；（此项完成）4、按M20键后，到“选择流体类型”窗口，按ENT键后，输入“0.水（也可通过向上向下键来选择）”后按ENT；（此项完成）5、按M23键后，到“选择传感器类型”窗口，按ENT键后，输入“可通过向上向下键来选择第5项插入B 型）”后按ENT；（此项完成）6、按M24键后，到“选择传感器安装方法”窗口，按ENT键后，输入“可通过向上向下键来选择第1项Z 法安装）”后按ENT；（此项完成）7、按M25键后，显示传感器安装距离，根据这个数据，我们开始将传感器贴在管道上，两传感器之间的参数距离是790 mm左右；所以我们安装距离都按内径减10来做。

8、按M26键后，选择“1.固化参数并总使用”，然后按ENT键激活，再次按ENT键，将所设置入的参存储到机器内部，此步骤非常重要。

如果不执行此步骤，断电后所设参数将丢失。

9、管道上传感器安装好后，将信号线按上下游位置接好后进入以下窗口。

10、传感器安好后管道必须有水时才能调试，按M90键，到“信号强度”窗口，此时如传感器位置正确，管道内充满水的情况下，主机有显示，上下游信号强度，一般情况：上游：>65.0 下游：>65.0 Q：>50机器就可以正常工作，信号强度越高越好。

11、按M91键后，到“信号时间传输比”窗口，此窗口和M90窗口同时检测，此窗口的参数工作范围在：100±3%,最好在99-101之间最佳，如果超出103后将两传感器距离拉近，如小于99将两传感器距离拉远。

超声波流量计的使用流量计如何操作超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和察看的介质的测量。

它的测量精准度很高，几乎不受被测介质的各种参数的干扰，超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和察看的介质的测量。

它的测量精准度很高，几乎不受被测介质的各种参数的干扰，尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。

超声波流量计的使用：1、零流量的检查当管道液体静止，而且四周无强磁场干扰、无猛烈震动的情况下，表头显示为零，此时自动设置零点，除去零点飘移，运行时须做小信号切除，通常可流量小于满程流量的5%，自动切除。

同时零点也可通过菜单进行调整。

2、仪表面板键盘操作启动仪表运行前，首先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、最小速度、最大速度等。

只有全部参数输入正确，仪表方可正确显示实际流量值3、流量计的定期校验为了保证流量计的精准度，要进行定期的校验，通常接受更高精度的便携式超声波流量计进行直接对比，利用所测数据进行计算：误差=测量值—标准值、/标准值，利用计算的相对误差，修正系数，使得测量误差充分±2%的误差，即可充分计量要求。

该操作简单便利，可有效提高计量的精准度。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

一、通常电极分以下几种材质： 1. 不锈钢（0Cr18Ni12Mo2Ti）。

适用于硝酸、室温下小于5%的硫酸、磷酸、碱溶液等。

消防超声波流量计使用说明消防超声波流量计是一种采用超声波技术测量消防管道流量的仪器，具有非接触、无损耗、高精度等特点，广泛应用于消防水系统的维护和管理中。

下面是消防超声波流量计的使用说明。

一、设备组成1. 消防超声波流量计主机：包括液晶显示屏、按键、电池盒等组成部分，负责测量消防管道的流量并输出结果。

2. 传感器：安装在消防管道上，通过超声波探头来探测流量信息，并将结果传递给主机。

二、使用步骤1. 安装传感器（1）挑选合适的传感器型号，根据管道尺寸和安装位置来确定传感器的数量和安装方式。

（2）安装前应检查传感器和管道之间有无异物或污物，确保传感器的正常工作。

（3）将传感器固定在管道上，并用紧固件将其固定牢固。

（4）连接传感器线缆，并将线缆接入主机。

2. 设置主机参数（1）打开主机，并通过按键进入设置页面。

（2）根据提示设置主机参数，主要包括管道尺寸、流量范围、报警阈值等。

（3）保存设置并退出设置页面。

3. 测量流量（2）按下开始测量键，主机将开始采集流量信息。

（3）等待一段时间后，主机将给出测量结果，并将其显示在液晶屏上。

4. 维护保养（1）定期检查传感器和管道之间有无杂质，如有需要及时清理。

（2）保证传感器和管道的连接紧固，避免传感器掉落或松动。

（3）避免在高温或低温环境下使用，以免影响传感器的正常工作。

（4）避免长时间放置在潮湿或高温环境下，避免电池损坏或机身老化。

三、注意事项1. 在使用过程中，避免将传感器撞击或摔落，以免损坏或影响测量精度。

3. 在使用前应保证设备已经充电或配备了足够的电池，以确保设备的正常工作。

4. 如遇到异常情况或测量结果不准确，应立即停止使用，并联系售后服务人员进行维修或更换设备。

以上就是消防超声波流量计的使用说明，希望能够对大家有所帮助。
