天然气超声波流量计操作规程.docx

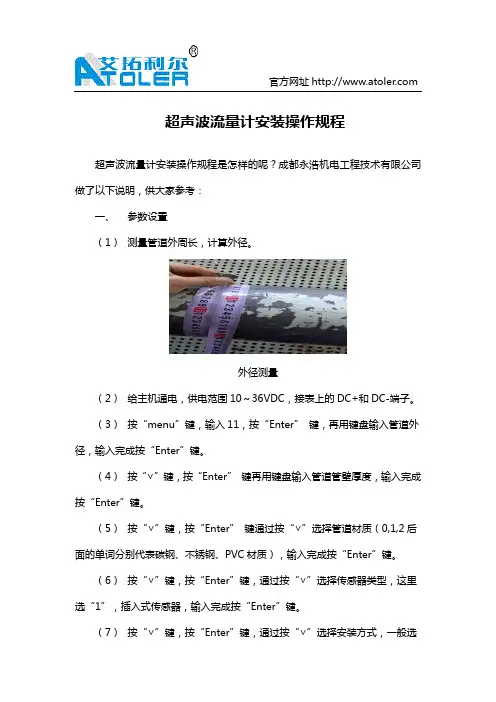

官方网址超声波流量计安装操作规程超声波流量计安装操作规程是怎样的呢？成都永浩机电工程技术有限公司做了以下说明，供大家参考：一、参数设置（1）测量管道外周长，计算外径。

外径测量（2）给主机通电，供电范围10～36VDC，接表上的DC+和DC-端子。

（3）按“menu”键，输入11，按“Enter”键，再用键盘输入管道外径，输入完成按“Enter”键。

（4）按“∨”键，按“Enter”键再用键盘输入管道管壁厚度，输入完成按“Enter”键。

（5）按“∨”键，按“Enter”键通过按“∨”选择管道材质（0,1,2后面的单词分别代表碳钢、不锈钢、PVC材质），输入完成按“Enter”键。

（6）按“∨”键，按“Enter”键，通过按“∨”选择传感器类型，这里选“1”，插入式传感器，输入完成按“Enter”键。

（7）按“∨”键，按“Enter”键，通过按“∨”选择安装方式，一般选官方网址 “V”或“Z”法安装，输入完成按“Enter”键。

（8）按“∨”键显示安装距离，安装距离可认为是两传感器之间那节管道的长度。

二、安装步骤（能焊接的管道）（1）根据仪表主机计算出来的安装距离确定两个探头的安装点，做好标记。

（2）把流量计配套焊接底座焊接到管道上。

（3）焊接底座冷却后，在底座螺纹上缠上足够生料带，把流量计配套球阀拧到焊接底座上。

（4）把专业开孔器通过螺纹拧到球阀上，打开球阀。

（5）把开孔器前端伸到管壁上，打开电钻开孔。

（6）开孔完成后，把开孔器前端退出球阀，关闭球阀。

（7）松开锁紧螺母，将传感器缩进连接螺母内。

（8）将连接螺母缠上生料带，拧紧在球阀上。

（9）打开球阀，将传感器前端推入管道。

（10）转动传感器，使上游传感器杆上的定向点对向上游（下游传感器杆上的定向点对向下游）（11）重复（2）-（10）步，安装另一个传感器。

（12）安装完成，将线接好，接线方式如下图。

官方网址接线图（13）按“menu”键，输入90，查看UP、DP、Q相对应的数值，通过调整探头的朝向，使这三个字母都大于70。

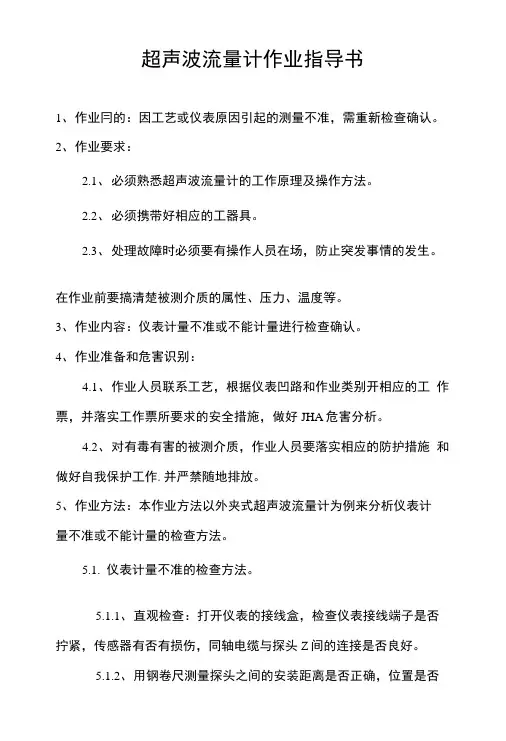

超声波流量计作业指导书1、作业冃的：因工艺或仪表原因引起的测量不准，需重新检查确认。

2、作业要求：2.1、必须熟悉超声波流量计的工作原理及操作方法。

2.2、必须携带好相应的工器具。

2.3、处理故障时必须要有操作人员在场，防止突发事情的发生。

在作业前要搞清楚被测介质的属性、压力、温度等。

3、作业内容：仪表计量不准或不能计量进行检查确认。

4、作业准备和危害识别：4.1、作业人员联系工艺，根据仪表凹路和作业类别开相应的工作票，并落实工作票所要求的安全措施，做好JHA危害分析。

4.2、对有毒有害的被测介质，作业人员要落实相应的防护措施和做好自我保护工作.并严禁随地排放。

5、作业方法：本作业方法以外夹式超声波流量计为例来分析仪表计量不准或不能计量的检查方法。

5.1.仪表计量不准的检查方法。

5.1.1、直观检查：打开仪表的接线盒，检查仪表接线端子是否拧紧，传感器有否有损伤，同轴电缆与探头Z间的连接是否良好。

5.1.2、用钢卷尺测量探头之间的安装距离是否正确，位置是否对中，上下游直管段是否符合要求。

5.1.3、检查流量计的菜单设置，重点检查以下参数设置是否正确：（a）、管道直径、材质、厚度设置是否正确，（b）、被测介质的流体类里、温度设置是否正确，（c）管道的内衬，内衬的厚度及内衬材料等设置是否正确。

5.1.4.检查变送器是否和传感器配套。

变送器和传感器同轴电缆线长度和规格是否符合规定要求。

5.1.5.检查传感器的接地是否可靠，接地电阻是否小于10欧姆。

5丄6、检查被测介质是否有气泡（对液体）。

5丄7、若以上检查都无问题，可用一台经计量部门标定的标准超声波流量计与其比对。

若二台流量计的流量值比较接近，则说明仪表测量基木正常，告知工艺仪表正常，让工艺自己找原因。

5.1.8,若比对结果相差较大，检查流量计零位是否正常，如生产允许，可以慢慢关死流量计的前后截止阀，确认前后截止阀关死的情况下，查看超声波流量计的流量值是否为零，如不为零，则要按制造厂规定的方法进行回零处理。

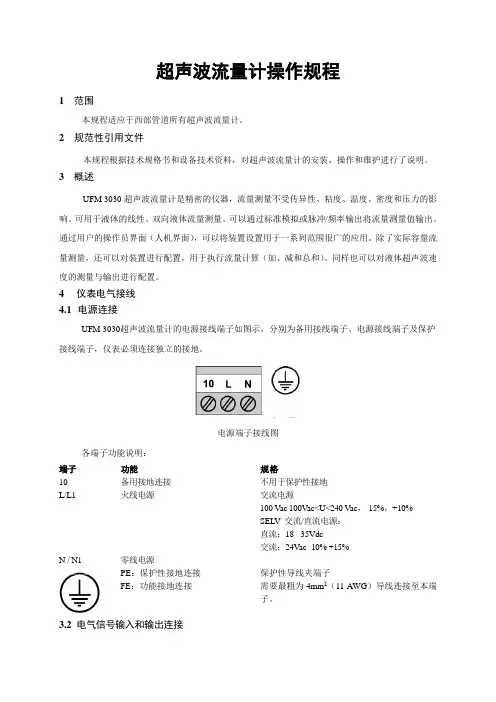

超声波流量计操作规程1 范围本规程适应于西部管道所有超声波流量计。

2 规范性引用文件本规程根据技术规格书和设备技术资料，对超声波流量计的安装、操作和维护进行了说明。

3 概述UFM 3030超声波流量计是精密的仪器，流量测量不受传异性、粘度、温度、密度和压力的影响。

可用于液体的线性、双向液体流量测量。

可以通过标准模拟或脉冲/频率输出将流量测量值输出。

通过用户的操作员界面（人机界面），可以将装置设置用于一系列范围很广的应用。

除了实际容量流量测量，还可以对装置进行配置，用于执行流量计算（加、减和总和）。

同样也可以对液体超声波速度的测量与输出进行配置。

4 仪表电气接线4.1 电源连接UFM 3030超声波流量计的电源接线端子如图示，分别为备用接线端子、电源接线端子及保护接线端子，仪表必须连接独立的接地。

电源端子接线图各端子功能说明：端子10 L/L1 功能备用接地连接火线电源规格不用于保护性接地交流电源100 V ac 100V ac<U<240 V ac，-15%，+10%SEL V 交流/直流电源：直流：18 - 35Vdc交流：24V ac -10% +15%N / N1 零线电源PE：保护性接地连接FE：功能接地连接保护性导线夹端子需要最粗为4mm2（11 AWG）导线连接至本端子。

3.2 电气信号输入和输出连接流量计的电气信号输入和输出的端子由6个连接组成，对于信号输入与输出的配线，采用非屏蔽的双绞线。

电气输入和输出信号可以在有源或无源模式下连接。

在有源模式下，从V＋端子提供直流电源电压。

在无源模式下，从外部电源提供电压。

注意！切勿同时在同一端子使用有源和无源模式。

如果使用了HATR通信时，勿在有源模式下连接脉冲/频率输出P。

接线端子图示：对于标准仪器对于配备有通信模块的仪器各接线端子功能说明：端子功能规格⊥常用接地－A1模拟输入1，用于通过菜单选项3.2.2.和3.2.3.进行温度测量配置0（4）至20 mA Ri = 58.2 ohm保险丝＝50 mAA2模拟输入2，用于通过菜单选项3.2.4.和3.2.5.进行温度或压力测量配置0（4）至20 mA Ri = 58.2 ohm保险丝＝50 mAP脉冲/频率输出。

超声波流量计正确使用规范1、零流量的检查当管道液体静止，而且周围无强磁场干扰、无强烈震动的情况下，表头显示为零，此时自动设置零点，消除零点飘移，运行时须做小信号切除，通常可流量小于满程流量的5%，自动切除。

同时零点也可通过菜单进行调整。

2、仪表面板键盘操作启动仪表运行前，首先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、小速度、大速度等。

只有所有参数输入正确，仪表方可正确显示实际流量值3、流量计的定期校验为了保证流量计的准确度，要进行定期的校验，通常采用更高精度的便携式超声波流量计进行直接对比，利用所测数据进行计算:误差=(测量值-标准值)/标准值，利用计算的相对误差，修正系数，使得测量误差满足±2%的误差，即可满足计量要求。

该操作简单方便，可有效提高计量的准确度。

使用过程中需注意事项：1、当管道内流体方向是由下向上的时候，可以使用超声波流量计测量。

如果液体流向是自上向下的，这个管道是不适合用超声波流量计测量流量数。

2、如测量的管径低于DN15，选择进口超声波流量计，目前国产超声波流量计对于小管径测量，测量精度很难达到技术要求。

当测量的介质为常温时，可选择国产超声波流量计，温度在120 ℃到200 ℃时，应选择进口超声波流量计。

3、测量管道比较老旧的工况，尽量使用单声层(Z法)方法安装探头，不要使用双声道和多声道(V、W法)。

单声道更容易接收信号，不容易产生错误信号，能够保证高精度测量。

4、超声波流量计的传感器安装处和管壁反射处必须避开接口和焊缝。

同时也要避免在水泵、大功率变频等即有强磁场和震动干扰处安装传感器，安装点上游距水泵应有30D以上的距离，保证流体充满管道。

要有足够长的直管段，安装点上游直管段必须要大于等于10D(注：D=管段直径)，下游要大于5D。

5、超声波流量计的传感器安装处的管道衬里或污垢层不能太厚，否则会影响声音传播速度，进而影响测量精度。

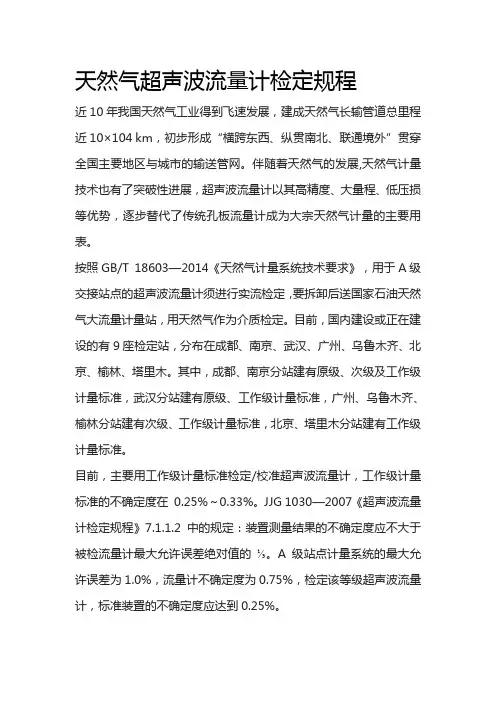

天然气超声波流量计检定规程
近10年我国天然气工业得到飞速发展，建成天然气长输管道总里程近10×104 km，初步形成“横跨东西、纵贯南北、联通境外”贯穿全国主要地区与城市的输送管网。

伴随着天然气的发展,天然气计量技术也有了突破性进展，超声波流量计以其高精度、大量程、低压损等优势，逐步替代了传统孔板流量计成为大宗天然气计量的主要用表。

按照GB/T 18603—2014《天然气计量系统技术要求》，用于A级交接站点的超声波流量计须进行实流检定，要拆卸后送国家石油天然气大流量计量站，用天然气作为介质检定。

目前，国内建设或正在建设的有9座检定站，分布在成都、南京、武汉、广州、乌鲁木齐、北京、榆林、塔里木。

其中，成都、南京分站建有原级、次级及工作级计量标准，武汉分站建有原级、工作级计量标准，广州、乌鲁木齐、榆林分站建有次级、工作级计量标准，北京、塔里木分站建有工作级计量标准。

目前，主要用工作级计量标准检定/校准超声波流量计，工作级计量标准的不确定度在0.25%～0.33%。

JJG 1030—2007《超声波流量计检定规程》7.1.1.2中的规定：装置测量结果的不确定度应不大于被检流量计最大允许误差绝对值的⅓。

A级站点计量系统的最大允许误差为1.0%，流量计不确定度为0.75%，检定该等级超声波流量计，标准装置的不确定度应达到0.25%。

按该规定，部分工作级计量标准不能满足检定规程的要求，但工作计量标准的不确定度的提高受多种因素影响也存在较大难度，而建立次级标准检定超声波流量计又存在建设投资大、流量范围小不能覆盖大口径流量计的问题。

因此，进行等精度量传是解决天然气超声波流量计检定切实可行的方法。

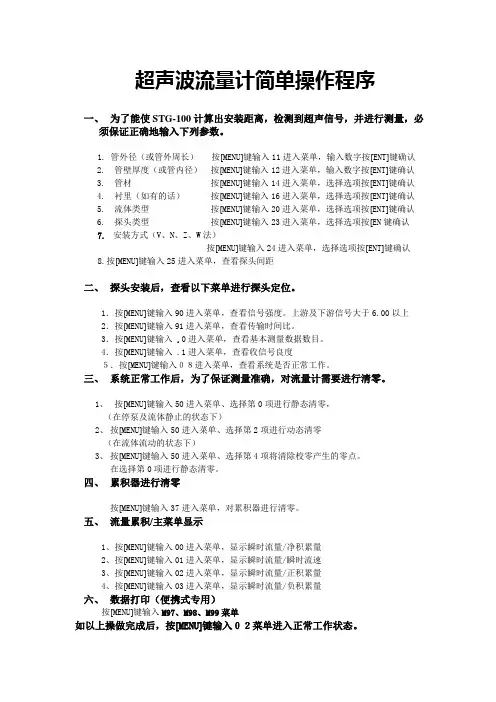

超声波流量计简单操作程序一、为了能使STG-100计算出安装距离，检测到超声信号，并进行测量，必须保证正确地输入下列参数。

1. 管外径（或管外周长）按[MENU]键输入11进入菜单，输入数字按[ENT]键确认2. 管壁厚度（或管内径）按[MENU]键输入12进入菜单，输入数字按[ENT]键确认3. 管材按[MENU]键输入14进入菜单，选择选项按[ENT]键确认4. 衬里（如有的话）按[MENU]键输入16进入菜单，选择选项按[ENT]键确认5. 流体类型按[MENU]键输入20进入菜单，选择选项按[ENT]键确认6. 探头类型按[MENU]键输入23进入菜单，选择选项按[EN键确认7.安装方式（V、N、Z、W法）按[MENU]键输入24进入菜单，选择选项按[ENT]键确认8.按[MENU]键输入25进入菜单，查看探头间距二、探头安装后，查看以下菜单进行探头定位。

1．按[MENU]键输入90进入菜单，查看信号强度。

上游及下游信号大于6.00以上2．按[MENU]键输入91进入菜单，查看传输时间比。

3．按[MENU]键输入.0进入菜单，查看基本测量数据数目。

4．按[MENU]键输入 .1进入菜单，查看收信号良度５．按[MENU]键输入０８进入菜单，查看系统是否正常工作。

三、系统正常工作后，为了保证测量准确，对流量计需要进行清零。

1、按[MENU]键输入50进入菜单、选择第0项进行静态清零，（在停泵及流体静止的状态下）2、按[MENU]键输入50进入菜单、选择第2项进行动态清零（在流体流动的状态下）3、按[MENU]键输入50进入菜单、选择第4项将清除校零产生的零点。

在选择第0项进行静态清零。

四、累积器进行清零按[MENU]键输入37进入菜单，对累积器进行清零。

五、流量累积/主菜单显示1、按[MENU]键输入00进入菜单，显示瞬时流量/净积累量2、按[MENU]键输入01进入菜单，显示瞬时流量/瞬时流速3、按[MENU]键输入02进入菜单，显示瞬时流量/正积累量4、按[MENU]键输入03进入菜单，显示瞬时流量/负积累量六、数据打印（便携式专用）按[MENU]键输入M97、M98、M99菜单如以上操做完成后，按[MENU]键输入０２菜单进入正常工作状态。

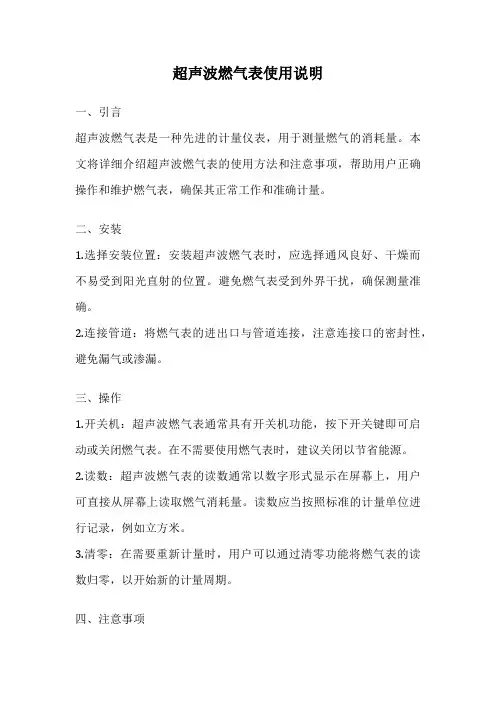

超声波燃气表使用说明一、引言超声波燃气表是一种先进的计量仪表，用于测量燃气的消耗量。

本文将详细介绍超声波燃气表的使用方法和注意事项，帮助用户正确操作和维护燃气表，确保其正常工作和准确计量。

二、安装1.选择安装位置：安装超声波燃气表时，应选择通风良好、干燥而不易受到阳光直射的位置。

避免燃气表受到外界干扰，确保测量准确。

2.连接管道：将燃气表的进出口与管道连接，注意连接口的密封性，避免漏气或渗漏。

三、操作1.开关机：超声波燃气表通常具有开关机功能，按下开关键即可启动或关闭燃气表。

在不需要使用燃气表时，建议关闭以节省能源。

2.读数：超声波燃气表的读数通常以数字形式显示在屏幕上，用户可直接从屏幕上读取燃气消耗量。

读数应当按照标准的计量单位进行记录，例如立方米。

3.清零：在需要重新计量时，用户可以通过清零功能将燃气表的读数归零，以开始新的计量周期。

四、注意事项1.防止冻结：在寒冷的冬季，特别是在寒冷地区，用户需要采取措施防止超声波燃气表冻结。

可以使用保温材料对燃气表进行包裹，或者保持室内温度适宜，避免燃气表受到低温的影响。

2.保持清洁：定期清洁燃气表的表面，避免灰尘和污垢堆积。

保持燃气表的清洁可以确保其正常工作和准确计量。

3.避免外力冲击：超声波燃气表是一种精密仪器，避免受到外力的冲击或振动，以免影响燃气表的正常运行和准确度。

4.定期维护：建议定期对超声波燃气表进行维护和检修，以确保其准确度和稳定性。

可以请专业技术人员进行维护，或者按照生产厂家的说明书进行操作。

五、总结超声波燃气表是一种先进的计量仪表，使用方便、准确度高。

通过正确使用和维护，用户可以获得精确的燃气消耗量数据，为节能和环保提供支持。

在使用过程中，用户需要注意安装位置、操作方法和注意事项，确保燃气表的正常工作和准确计量。

希望本文对用户有所帮助，使其能够更好地使用超声波燃气表。

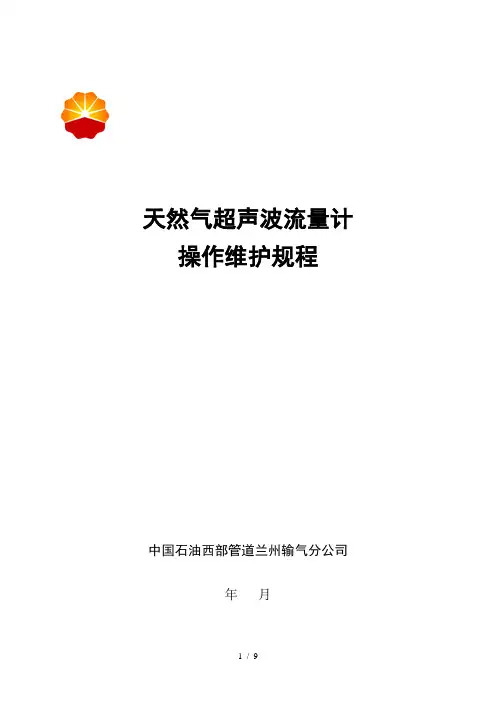

天然气超声波流量计操作维护规程中国石油西部管道兰州输气分公司年月签字职务日期编制人：审核人：批准人：目录1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 操作内容 (2)5 风险提示 (5)6 应急处置 (5)7 附件 (5)1 范围本标准规定了涩宁兰超声波流量计的现场操作方法。

本标准适用于涩宁兰气体超声流量计。

2 规范性引用文件2.1《中华人民共和国国家标准天然气计量系统技术要求》GB/T 18603一20012.2《用气体超声波流量计测量天然气流量》GB/T 18604-20013 术语和定义3.1气体超声流量计ultrassonic gas flow meter安装在流动气体的管道上，并用超声原理测量气体流量的流量计。

以下简称流量计。

3.2超声换能器ultrassonic transducer把声能转化成电信号和反过来把电信号转化成声能的元件。

3.3信号处理单元signal processing unit是流量计的一部分，由电子元件和微处理器系统组成。

3.4零流量测试zero-flow measure在无流动介质的情况下，检查流量计的读数是否为零或在流量计本身规定的允许范围内。

3.5分界流量transition gas flow rate低于该流量要采用扩展误差限的流量值。

3.6实流校准系数flow calibration factor将流量计进行实流校准测试，并将测试结果按照一定修正方法得出的流量计系数。

3.7最大瞬时压力maximum incidental pressures在短时间内，计量系统能够承受安全装置极限内的最大工作压力。

3.8流量计算机flow computer计算和指示标准参比条件下的流量等参数的装置。

3.9转换装置conversion device由一台流量计算机和各个传感器组成的装置。

用于以压力、温度和气体组成或以密度或以发热量为参数进行标准参比条件下体积流量和质量流量及能量流量的转换。

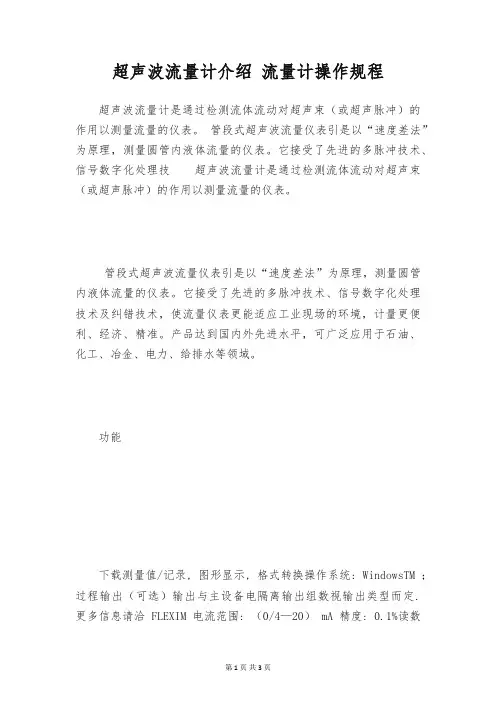

超声波流量计介绍流量计操作规程超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用以测量流量的仪表。

管段式超声波流量仪表引是以“速度差法”为原理，测量圆管内液体流量的仪表。

它接受了先进的多脉冲技术、信号数字化处理技超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用以测量流量的仪表。

管段式超声波流量仪表引是以“速度差法”为原理，测量圆管内液体流量的仪表。

它接受了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更便利、经济、精准。

产品达到国内外先进水平，可广泛应用于石油、化工、冶金、电力、给排水等领域。

功能下载测量值/记录, 图形显示, 格式转换操作系统: WindowsTM ；过程输出（可选）输出与主设备电隔离输出组数视输出类型而定. 更多信息请洽FLEXIM电流范围: （0/4—20） mA精度: 0.1%读数± 15μA有源输出: Rext 电磁流量计污浊的清理方法电磁流量计假如测量的介质长期比较污浊，那么电磁流量计在工作一段时间后，电极上九会产生结垢。

当结垢物质的电导率和被测介质的电导率不同时，就会带来丈量误差。

污泥、油污对电极的附着，也会使仪表输启程生摇摆和漂移。

因此，在这种情况下我们就需要定期对电磁流量计电极进行维护与清洗。

电磁流量计测量不受流体密度、粘度、温度、压力和电导率变化的影响；测量管内无阻拦流动部件，无压损，直管段要求较低；传感器衬里和电极材料有多种选择；转换器接受新奇励磁方式，功耗低、零点稳定、精准明确度高。

1、对无机物污染,可将电极浸入0.1mol/L稀盐酸中30分钟,用纯水清洗,再浸入3.5MOL/L化钾溶液中浸泡6小时后使用。

2、4%氟化氢溶液中浸3～5s，取出用蒸馏水冲洗，然后在0.1mol/L的盐酸溶液中浸泡数小时，用蒸馏水冲洗干净，标定。

3、铂金表面污染严重形成氧化膜,可用牙膏对铂或金表面进行抛光,然后用纯水清洗，再浸入3.5MOL/L化钾溶液中浸泡6小时后使用。

四、超声波流量计的操作
１．超声流量计所对应的 Ｓ６００ 流量计算机的软件安装及 Ｓ６００ 内的 ｃｏｎｆｉｇ 文件下载 Ａ． 超声流量计所对应的 Ｓ６００ 流量计算机的软件安装 ａ．双击 ｃｏｎｆｉｇ６００１．４ｖ 的安装软件，出现如下界面。
ｂ．点击”ｎｅｘｔ”图标
ｃ．点击“ｎｅｘｔ”图标，将 ｃｏｎｆｉｇ６００ 软件安装到默认的目录中
三、超声波流量计接线图
２１ １７ ６ ３ ５ 源自２ ４ １
１８
９
８
７
１６ ２４ １２ ２３ ２２
２０
１０ １９ １５ １１ １４ １３
图： 一净超声 Ｓ６００ 接线 １．陕京 １ 号 Ｓ６００ ２． 靖西复线 Ｓ６００ ３． 西气东输 ３ 号 Ｓ６００ ４． 陕京 １ 号 Ｓ６００ ２４ 伏电源线 ５ 靖西复线 Ｓ６００ ２４ 伏电源线 ６． 西气东输 ３ 号 Ｓ６００ ２４ 伏电源线 ７． 陕京 １ 号现场压变、温变与 Ｓ６００ 通讯线 ８． 靖西复线现场压变、温变与 Ｓ６００ 通讯线 ９． 西气 东输 ３ 号现场压变、温变与 Ｓ６００ 通讯线 １０． 陕京 １ 号远传网线 １１． 靖西复线远传网线 １２． 西气东输 ３ 号远传网线 １３． 陕京 １ 号现场超声信号线 １４． 靖西复线现场超声信号 线 １５． 西气东输 ３ 号现场超声信号线 １６．现场变送器 ２４ 伏电源正极接线端子 １７． 现场 变送器 ２４ 伏电源负极接线端子 １８． 现场变送器 ２４ 伏总电源线 １９～２１ 现场仪表接线转 换器 ２２～２４．与自控系统的通讯线
二、 超声波流量计结构组成（见图 ２）
图 ２ 超声波流量计结构组成图 气体超声流量计是由信号处理单元（ＳＰＵ） 、超声传感器构成。信号处理单元（ＳＰＵ）接 受超声传感器信号，具有处理、显示、输出和记录测量结果的能力，它由电源、微处理器、 信号处理组件和超声换能器激振电路等组成，位于现场的电信号处理及转换部分安装在转 换器内。 流量计算机用于流量计控制和显示，存储的专用计算机。流量计算机具有对信号处理 单元进行就地和遥控组态和监控流量计运行的能力，其上位机（工控机）用于显示累积流 量、平均流速、平均声速、历史曲线，以及检测和控制支路阀门，超压报警或完成站场其 它管理和控制的任务。 流量计本体实际就是两端带管法兰的直管段，它与测量直管段是承压部件，要求有一 定的抗腐蚀能力，其内径一致。

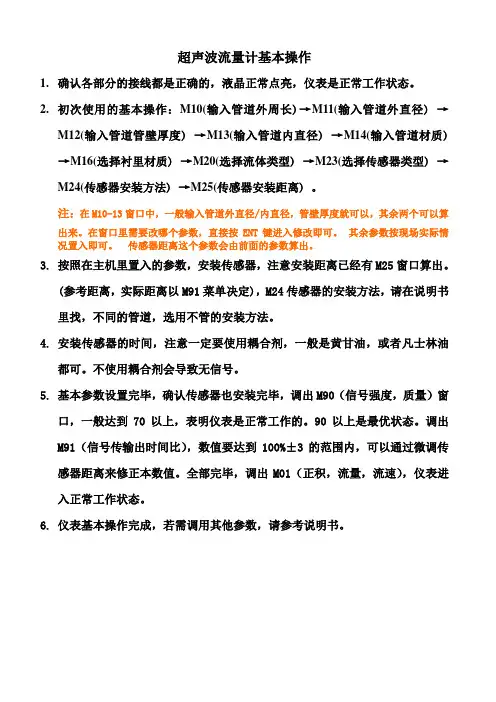

超声波流量计基本操作1.确认各部分的接线都是正确的，液晶正常点亮，仪表是正常工作状态。

2.初次使用的基本操作：M10(输入管道外周长)→M11(输入管道外直径)→M12(输入管道管壁厚度)→M13(输入管道内直径)→M14(输入管道材质)→M16(选择衬里材质)→M20(选择流体类型)→M23(选择传感器类型)→M24(传感器安装方法)→M25(传感器安装距离) 。

注：在M10-13窗口中，一般输入管道外直径/内直径，管壁厚度就可以，其余两个可以算出来。

在窗口里需要改哪个参数，直接按ENT键进入修改即可。

其余参数按现场实际情况置入即可。

传感器距离这个参数会由前面的参数算出。

3.按照在主机里置入的参数，安装传感器，注意安装距离已经有M25窗口算出。

(参考距离，实际距离以M91菜单决定)，M24传感器的安装方法，请在说明书里找，不同的管道，选用不管的安装方法。

4.安装传感器的时间，注意一定要使用耦合剂，一般是黄甘油，或者凡士林油都可。

不使用耦合剂会导致无信号。

5.基本参数设置完毕，确认传感器也安装完毕，调出M90（信号强度，质量）窗口，一般达到70以上，表明仪表是正常工作的。

90以上是最优状态。

调出M91（信号传输出时间比），数值要达到100%±3的范围内，可以通过微调传感器距离来修正本数值。

全部完毕，调出M01（正积，流量，流速），仪表进入正常工作状态。

6.仪表基本操作完成，若需调用其他参数，请参考说明书。

超声波流量计常见问题及故障分析1 电源接线问题7版流量计接线图没有明示客户经常问到电源接线在仪表接线端子最右端的11 12 13号三个接线端子是仪表的电源11 12为火线和零线13为地线2调试过程中常出现的问题仪表无信号这个问题主要有以下几点原因（按常见度和检查顺序排列顺序）：1检查仪表信号接线2 客户没有用耦合剂3客户的安装方式有问题大部分客户都会将仪表探头朝向一个方向安装即探头信号输出端朝向同一个方向正确的安装方法为沿着管道方向探头信号输出端朝向相反方向4仪表内部参数设置不正确多为管道口径设置不正确。

. . . .超声波流量计操作规程1 范围本规程适应于西部管道所有超声波流量计。

2 规范性引用文件本规程根据技术规格书和设备技术资料，对超声波流量计的安装、操作和维护进行了说明。

3 概述UFM 3030超声波流量计是精密的仪器，流量测量不受传异性、粘度、温度、密度和压力的影响。

可用于液体的线性、双向液体流量测量。

可以通过标准模拟或脉冲/频率输出将流量测量值输出。

通过用户的操作员界面（人机界面），可以将装置设置用于一系列范围很广的应用。

除了实际容量流量测量，还可以对装置进行配置，用于执行流量计算（加、减和总和）。

同样也可以对液体超声波速度的测量与输出进行配置。

4 仪表电气接线4.1 电源连接UFM 3030超声波流量计的电源接线端子如图示，分别为备用接线端子、电源接线端子及保护接线端子，仪表必须连接独立的接地。

电源端子接线图各端子功能说明：端子10L/L1功能备用接地连接火线电源规格不用于保护性接地交流电源100 Vac 100Vac<U<240 Vac，-15%，+10%SEL V 交流/直流电源：直流：18 - 35Vdc交流：24Vac -10% +15%N / N1 零线电源PE：保护性接地连接FE：功能接地连接保护性导线夹端子需要最粗为4mm2（11 AWG）导线连接至本端子。

3.2 电气信号输入和输出连接流量计的电气信号输入和输出的端子由6个连接组成，对于信号输入与输出的配线，采用非屏蔽的双绞线。

电气输入和输出信号可以在有源或无源模式下连接。

在有源模式下，从V＋端子提供直流电源电压。

在无源模式下，从外部电源提供电压。

注意！切勿同时在同一端子使用有源和无源模式。

如果使用了HATR通信时，勿在有源模式下连接脉冲/频率输出P。

接线端子图示：对于标准仪器对于配备有通信模块的仪器各接线端子功能说明：端子功能规格⊥常用接地－A1模拟输入1，用于通过菜单选项3.2.2.和3.2.3.进行温度测量配置0（4）至20 mA Ri = 58.2 ohm 保险丝＝50 mAA2模拟输入2，用于通过菜单选项3.2.4.和3.2.5.进行温度或压力测量配置0（4）至20 mA Ri = 58.2 ohm 保险丝＝50 mAP脉冲/频率输出。

超声波流量计操作规程
1、范围
1.1为了使我公司各站输气工能正确操作和保养超声波流量计，制定本作业指导书；
1.2本作业指导书对超声波流量计的操作方法进行了说明；
1.3本作业指导书适用于我公司各站的超声波流量计。

2、职责
2.1本作业指导书由各输气站、接收站负责实施；
2.2调控中心负责操作指令下达；
2.3运行维护部负责监督、检查、指导、考核。

3、操作步骤
3.1超声波流量计启动操作
（1）检查超声波流量计的电源线和信号线是否安装正确；（2）检查超声波流量计处的压力变送器与温度变送器安装、接线是否正确；
（3）检查信号处理单元的进线；
（4）检查法兰及管线连接处有无泄漏；
（5）接通流量计算机电源；
（6）缓慢开启超声波流量计上游阀门，然后再开流量计下游阀门，缓慢开启流量调节阀至有气流声通过，流量计启动。

3.2超声波流量计关闭操作
（1）关闭超声波流量计上游阀门，切断气源；
（2）关闭流量调节阀与超声波流量计下游阀门；
（3）关闭流量计算机电源。

3.3超声波流量计的维护
（1）超声波流量计运行时注意声道的效率，如果没有达到100%，请检查声道.
（2）长时间不使用超声波流量计应关闭其流量计算机电源。

（3）如果超声波流量计长时没有运行，启动前应仔细检查接线和各连接点有无漏气现象。

超声波流量计测流仪器安全操作及保养规程本文介绍了超声波流量计测流仪器的安全操作及保养规程, 旨在帮助用户正确、安全地使用仪器，并延长仪器的使用寿命。

1. 安全操作规程1.1 仪器检查与准备在使用超声波流量计测流仪器之前，务必进行以下检查和准备工作：•检查仪器是否完好: 检查仪器外观是否有明显损坏，如有损坏请勿使用，并立即联系售后服务部门。

•接地: 仪器需要接地，确保仪器的电源线正确连接到地线。

•电源适配器: 仪器使用前，务必确认电源适配器的电压与仪器标识的电压一致，避免电源过压或过低造成损坏。

•环境检查: 确保使用环境干燥、通风良好，避免高温、潮湿等不适宜的环境。

1.2 使用操作规程在使用超声波流量计测流仪器时，需注意以下操作规程：•读取说明书: 在使用仪器之前，请务必仔细阅读相应的操作说明书，并按照说明书操作仪器。

•正确安装和连接: 在安装和连接仪器时，务必按照说明书的指引正确进行，确保仪器的稳定性和工作正确性。

•避免暴露: 使用超声波流量计测流仪器时，应尽量避免让其暴露在阳光直射下，避免过高或过低的温度对仪器造成影响。

•轻拿轻放: 在使用仪器时，注意轻拿轻放，避免碰撞或摔落，以免损坏仪器。

•禁止自行维修: 如遇到仪器故障，请勿自行拆解或修理，而是及时联系售后服务部门或专业维修人员进行处理。

1.3 系统操作规程在进行超声波流量计测流时，需按照以下操作规程进行：•前处理: 在开始测流之前，对待测液体进行前处理，确保测量结果的准确性。

•选择合适的传感器: 根据被测液体的性质和需要测量的范围，选择合适的传感器进行测量。

•安装传感器: 将所选传感器正确安装在被测管道上，注意固定紧固以确保传感器不松动。

•校准仪器: 在进行测流之前，需进行仪器的校准以获得准确的测量结果。

校准方法请参考仪器的操作说明书。

•保持稳定流量: 在测量过程中需保持被测液体的稳定流量，避免因流速变化造成测量误差。

•记录数据: 在测量过程中，及时记录测量数据，并进行相应的数据处理和分析。

超声波流量计检测、维护操作规程工作内容：维护、调试流量计通讯、查看工作状态、修改组份。

准备工作：1、接受任务并准备工具笔记本电脑、485通讯模块、数据线、万用表、防爆绕性管、防爆钳、防爆活扳手、防爆接线箱、空开、接线端子、导轨、RTU、DTU、0.3平方信号线、蛇皮管、抱卡、防爆电钻、等。

2、穿戴防静电服、胶鞋、佩戴安全帽。

3、请示动火报告。

工作步骤1、按时到达现场2、开门窗进行通风，并检查现场仪表接口、燃气管线是否漏气及灭火器是否具备。

入遇到漏气情况停止工作报平台。

3、查看上位工控电脑流量计工作状态是否正常、并查看曲线。

4、查看流量计算机工作状态、修改最新组分。

5、在不佩戴手机情况下进入流量计场站，拆开流量计监测板，用数据线连接笔记本和流量计查看状态。

6、将流量计状态截图。

并根据情况作2分钟测试，保存测试文件被查。

7、查看温度压力变送器工作状态是否正常。

8、完成各项检查后打扫现场并查看有否漏气。

9、填写流量计组分修改确认表、流量计状态巡查表，并让当班人员签字。

组分修改表需生产部部长和设备能源信息部自动化中心主任签字确认。

存档。

作业环境紧急情况处理1、进入工作站场时先进行通风、查漏。

如遇漏气则迅速退出场站。

打电话报平台后保障安全时断电。

2、在调试过程中如遇到突然漏气情况，迅速撤离场站，并通知平台后保障安全时断电。

3、接电时应保持绝缘，送电（合闸）时避免打火。

如遇有打火等短接情况时断电排查。

设备紧急情况处理1、如检查过程中发现流量计工作状态不正常应立即将画面截图并开始作10分钟测试。

2、如发现上位电脑数据不正常应立即查看流量计算机工作状态，如排除流量计算机则检查485转接头或数据线是否松动。

3、如流量计算机数据不正常则检查流量计算机接入信号线，然后检查流量计工作状态。

工作内容：清洗、更换超声波流量计探头。

准备工作：1、接受任务并准备工具笔记本电脑、485通讯模块、数据线、万用表、防爆绕性管、防爆钳、防爆活扳手、防爆接线箱、空开、接线端子、导轨、RTU、DTU、0.3平方信号线、蛇皮管、抱卡、防爆电钻、等。

超声波流量计操作规程
仪表准备
检查仪表外壳是否完好，无明显裂纹或凹陷。

确认仪表各接口（传感器、电源、信号）完好无损。

检查传感器的安装位置是否符合要求，无杂物或气泡。

仪表连接
将传感器连接至仪表。

将电源线连接至仪表。

输出信号线连接至所需设备。

仪表设置
根据流体的类型和管道尺寸设置仪表的测量参数。

校准仪表，确保测量精度。

测量操作
打开仪表电源。

等待仪表稳定（通常为 5-10 分钟）。

记录流量值。

维护与保养
定期清洁传感器表面，去除污垢或沉积物。

定期检查传感器安装位置，确保传感器之间的距离和管道内无气泡。

定期校准仪表，保持测量精度。

定期检查仪表接线，确保接线安全可靠。

故障排除
仪表显示“无信号”：检查传感器连接，确保传感器与仪表之间有良好的接触。

仪表显示“流量异常”：检查管道内的流速是否异常，是否存在泄漏或堵塞。

仪表显示“参数错误”：检查仪表设置，确保参数正确。

仪表显示“硬件故障”：联系仪表制造商或专业维修人员。

安全注意事项
操作仪表时请佩戴个人防护装备。

避免在仪表工作时触摸传感器或仪表接线。

保持仪表干燥，避免长时间暴露在极端温度或腐蚀性环境中。

仪表维修或更换部件应由经过授权的人员进行。

其他注意事项
仪表应放置在便于操作和维护的位置。

确保仪表周围有充足的通风。

仪表周围应避免强电磁干扰源。

定期记录仪表的测量和维护记录，以便后续分析和追溯。

测量燃气超声波流量计安全操作及保养规程引言测量燃气超声波流量计是一种广泛应用于燃气供应系统中的流量测量设备。

它通过声波传播来测量燃气的流量，并具有精度高、适用范围广、无压力损失等优点。

为了确保测量燃气超声波流量计的准确性和长期稳定运行，本文将介绍测量燃气超声波流量计的安全操作和保养规程。

1. 安全操作规程1.1 了解设备在操作测量燃气超声波流量计之前，必须对设备有所了解。

了解设备的工作原理、技术参数、运行状态等是确保安全操作的基础。

1.2 正确安装设备在安装测量燃气超声波流量计时，需要注意以下事项：•确保安装位置稳定，远离振动和磁场干扰；•确保设备与进出口管道连接正确，避免泄漏；•确保设备的电气接线正确，防止触电事故；•确保设备与控制系统连接稳定，确保数据传输的准确性。

1.3 正确操作设备在操作测量燃气超声波流量计时，需要注意以下事项：•根据设备的使用说明书，正确设置设备的参数和工作模式；•避免使用过大的工作压力，超过设备的额定压力范围可能引发安全事故；•避免对设备进行不当操作，如拆卸、改装等，可能导致设备损坏或工作不正常；•定期检查设备连接状态，确保设备正常工作；•避免长时间运行设备超负荷，以免影响设备的寿命和准确性。

1.4 备份和保护数据测量燃气超声波流量计通常具有数据存储功能，为了保护数据安全，在操作设备时，应注意以下事项：•定期备份设备中的数据，以防止数据丢失；•不要随意删除设备中的数据，确保数据的完整性和可追溯性；•避免未经授权的人员访问设备中的数据，确保数据的机密性。

2. 保养规程2.1 定期清洁设备定期清洁设备是保持测量燃气超声波流量计正常工作的重要环节。

在清洁设备时，需要注意以下事项：•使用清洁剂清洗设备表面，避免使用含有腐蚀性物质的清洁剂；•避免用水直接冲洗设备或将水滴进入设备内部；•避免用硬物划伤设备表面，以免影响美观和使用寿命。

2.2 定期校准设备定期校准设备是确保测量燃气超声波流量计准确性的重要手段。
