自动化生产线气动回路的电气动控制ppt课件

  • 格式：ppt
  • 大小：864.50 KB
  • 文档页数：73

下载文档原格式

  / 73

合集下载

气动控制与基本回路ppt课件

气动控制与基本回路ppt课件
还采用缓冲回路
缓冲回路
图17-29
30
速度换接回路
速度换接回路 图17-30
31
气液联动回路
• 实现:
以气压为动力，利用 气液转换器把气压传 动转变为液压传动; 或者采用气液阻尼缸 来作为执行元件。
• 特点:
回路不需要液压动力源， 具备传动平稳、定位精确， 可无级调速的特点
退
进
用气液阻尼缸的速度控制回路 图17-31
1
方向控制阀与方向控制回路
• 方向控制阀
单向型控制阀 换向型控制阀：通过改变气体通路使气流方向发生改变
换向型控制阀按驱动方式可分为气压控制阀、电磁控制 阀、机械控制阀、手动控制阀和时间控制阀
• 方向控制回路
单作用气缸换向回路 双作用气缸换向回路
2
单向型控制阀
• 单向阀：气流只能向一个方向流动而不能反向流动通过的 阀
的工作原理及结构
• 气动基本回路：压力控制回路、方向控制回路、流量控
制回路、其它
52
弹簧膜片
脉冲阀 图17—12脉冲阀 图17-12
12
方向控制回路
• 单作用气缸换向回路
a)
b)
单作用气缸换向回路 图17-13
13
方向控制回路
• 双作用气缸换向回路
a)
b)
c)
d)
e)
f)
图17-14 双双作用作气用缸换气向缸回路换向回路
图17-14
14
压力控制阀
• 压力控制阀的功能：控制系统中压缩空气的压力,
• 单向阀多与节流阀组合起来控制执行元件的运动速度
A
PA
P
A
a)关闭状态
b 开启状态

2024年度自动化控制基础(气动)ppt课件

2024年度自动化控制基础(气动)ppt课件

2024/3/24
实现方法
采用适当的控制算法，编写控制程序，实现控制器与执行机 构的协同工作。
20
系统性能评价与优化方法
性能评价指标
稳定性、准确性、快速性、鲁棒性等。
优化方法
针对系统性能不足，采用参数整定、控制策略优化、硬件升级等方法进行改进。 同时，可利用仿真技术进行系统性能预测和评估，指导系统优化。
速度控制原理
通过改变执行元件的进气量或排 气量，实现对执行元件运动速度
的控制。
速度控制阀
包括节流阀、调速阀等，用于调 节气体流量。
速度控制回路应用
如气动马达调速、气缸缓冲等。
2024/3/24
14
方向控制回路
方向控制原理
方向控制回路应用
通过改变气流的方向，实现对执行元 件运动方向的控制。
如气动执行器的正反转、气缸的伸缩 等。
使用方法
安装软件并配置环境，根据需求选择 合适的模块和库函数进行建模，设置 仿真参数并运行仿真。
23
仿真模型建立与参数设置
建立气动系统模型
根据实际需求，选择合适的元件 和连接方式，建立气动系统模型
。
2024/3/24
设置仿真参数
包括气源压力、气缸直径、负载质 量等关键参数，以及仿真时间、步 长等仿真参数。
2024/3/24
11
03
气动基本回路与典型应用
2024/3/24
12
压力控制回路
压力控制原理
通过调节气源压力或改变 负载大小，实现对执行元 件工作压力的控制。
2024/3/24
压力控制阀
包括减压阀、安全阀等， 用于调节和稳定系统压力 。
压力控制回路应用
如气动夹紧装置、气动刹 车等。

气动回路PPT课件

气动回路PPT课件

简单压力控制回路
第1页/共28页
▪ 高低压控制回路
由多个减压阀控制， 实行多个压力同时输 出。
▪高低压切换回路
利用换向阀和减压阀 实现高低压切换输出。
第2页/共28页
1.1.2 力控制回路
气动系统一般压力较低，所以往往是通过改变执 行元件的受力面积来增加输出力。
▪串联气缸回路
通过控制电磁阀 的通电个数，实 现对分段式活塞 缸的活塞杆输出 推力的控制。
第23页/共28页
11.2.3 往复动作回路
▪单往复动作回路
▪ 连续往复动作回路
第24页/共28页
11.3 程序动作回路
• 气缸代号A B C D
• A1—气缸前行 A0—气缸后退 • 行程阀代号 a b c d
• a1— 表示A1动作结束后触发
• a动0作—顺序表示A0动作结束后S触发 a1 A1
▪单作用气缸快速返回回路
活塞返回时，气缸下腔通过 快速排气阀排气。
第9页/共28页
▪ 排气节流阀调速回路
通过两个排气节流阀控制气缸伸缩的速度。
第10页/共28页
11.1.4.2 气液联动速度控制回路
▪作用
由于气体的可压缩性，运动速度不稳定，定位精 度不高。在气动调速、定位不能满足要求的场合，
▪ 可气采液用缸气串液联联调动速。回路
第6页/共28页
11.1.4 速度控制回路
11.1.4.1节流调速回路 气动系统功率不大，主要用节流调速的调速方法。
A进1 气节流调速A2
R
U
排气节流调速
A1
A2
R
U
k1
k2
k1
k2
第7页/共28页
双向调速回路

第四章 气动自动化设备及生产线.ppt

第四章 气动自动化设备及生产线.ppt
37 2019-7-10
谢谢欣赏
气动程序控制回路：工业应用实 例
问题提出：
工业应用装置中的送料机
构：用A、B两个气缸将工件 从料仓中传递到滑槽。按下 按钮，气缸A伸出，将工件 从料仓推出，等待气缸B将其 推入输送滑槽。工件传递到 位后，A缸回缩，接着B缸回 缩。
要求：两个气缸的运动速度可
以调节，同时需要检测伸出
2019-7-10
19
谢谢欣赏
气动基本回路
气动基本回路 压力和力控制回路 换向回路 速度控制回路 位置控制回路 基本逻辑回路
20 2019-7-10
谢谢欣赏
一次压力控制回路
一次压力控制回路
电接触式压力表根据 贮气罐压力控制空压机 的起、停，一旦贮气罐 压力超过一定值时，溢 流阀起安全保护作用。 简单压力控制回路 采用溢流式减压阀对气 源实行定压控制。
逻辑表达式 S=a
2逻019辑-7-1符0 号
16
谢谢欣赏
或门
或门 当a、b口有一 个有气信号，S口就 有信号输出。若a、b 两个口均有输入，则 信号强者将关闭信号 弱者的阀口，S口仍 然有气信号输出。
逻辑表达式 S = a +b
逻辑符号
2019-7-10
17
谢谢欣赏
非门
非门 当a口有信号输入，S 口无信号输出；当a口无信号 输入，S口有信号输出。 逻辑表达式 S= a 逻辑符号
但它们在缸筒的两端仍然是互相夹持的。因此传动 舌片与导架组件在气缸上移动时无压缩空气泄漏。
2019-7-10
9
谢谢欣赏
无活塞杆气缸的结构图
2019-7-10
10
谢谢欣赏
气动马达

《气动控制原理教程》课件

《气动控制原理教程》课件
，实现更高效的控制和操作。
集成化
气动控制技术将与其他技术进行 集成，形成更完整的控制系统， 提高系统的整体性能和稳定性。
02
CATALOGUE
气动控制系统的基本组成
气源装置
气源装置是气动系统的能源供给装置，主要功能是为系统提供稳定、洁净的工作气 体。
气源装置通常包括空气压缩机、储气罐、干燥机等设备，用于产生压缩空气、储存 压缩空气以及除去压缩空气中的水分和杂质。
辅助元件是气动系统中除气源装置、执行元件和控制元件以外的其他元件，用于实现气动系 统的辅助功能。
辅助元件包括消声器、过滤器、油雾器等，其中消声器用于降低气动系统运行时的噪音，过 滤器用于除去压缩空气中的杂质和水分，油雾器用于将润滑油均匀地混入压缩空气中，实现 对气缸等执行元件的润滑。
辅助元件虽然不是气动系统的核心部分，但对整个系统的性能和稳定性也有重要影响。
日常维护与保养
01
02
03
每日检查
检查气动系统的所有部件 ，包括气源、气动执行器 、控制阀等，确保没有泄 漏或异常噪音。
清洁与润滑
定期清洁气动系统的相关 部件，并使用专用的润滑 剂对运动部件进行润滑。
紧固与调整
确保所有连接部件紧固， 没有松动，同时对需要调 整的部件进行调整，保持 最佳性能。
常见故障的诊断与排除
智能化
智能化技术如人工智能、机器学习等在气动控制领域的应用，使得气 动设备能够自适应地调整参数，提高控制精度和稳定性。
模块化与集成化
模块化和集成化设计能够减小气动设备的体积和重量，便于维护和升 级，同时提高系统的可靠性。
环保与节能
随着环保意识的增强，气动控制技术正朝着低能耗、低排放、低噪声 的方向发展，以减小对环境的影响。

自动化生产线-PPT课件

自动化生产线-PPT课件

图1.2 磁性开关的内部电路
精品课件
图 1.3 磁性开关
6
2、漫射式光电接近开关
漫射式光电接近开关供料单元中，用来检测 工件不足或工件 有无的漫射式光电接近开关选用神视（OMRON）公司的 CX-441（E3ZL61）型放大器内置型光电开关。该光电开关的外形如图1.4所示。
（a）E3Z-L型光电开关外形 (b)调节旋钮和显示灯 图1.4 CX-441（E3Z-L61）光电开关的外形和调节旋钮、显示灯
山西煤炭职业技术学院
毕业设 计
论文题目：YL-335B自动化生产线 变频远程控制的设计
姓 名： 王 煜 指导老师： 郝 世 宇 班 级： 电气331001班
精品课件
1
设计背景
•
现代化的自动生产设备的最大特点是它的综合性和系统性。在这
里，机械技术、传感测试技术、网络通信技术等多种技术有机地结合
，并综合应用到生产设备中，使各机构在微处理单元的控制下协调有
顶料缸的电磁阀的电磁控制端
。通常，这两个气缸的初始位
置均设定在缩回状态。
图1.7 供料单元气动控制回路的工作原理
精品课件
18
第二章 YL-335B自动化生产线软件设计
2.1 MM420变频器简介
YL-335B自动化生产线实训设备中分拣单元输送皮带的速度 由变频器控制，该单元选用的变频器型号为：西门子 MM420变 频器,该变频器额定参数为：
序地工作，有机地融合在一起。在工业迅速发展的现代社会自动化生 产线更是成为各个工矿企业的首选！
•
亚龙YL-335B型自动生产线实训装备各系统采用每一工作单元由
一台PLC承担其控制任务，各PLC之间通过RS485串行通讯实现互连的

电气动程序控制系统课件

电气动程序控制系统课件
更高精度和可靠性
对于一些高精度和高可靠性的应用场景，如航空航天、核工业等，电 气动程序控制系统的性能将需要进一步提高。
更广泛的应用领域
随着技术的进步和应用需求的增长，电气动程序控制系统的应用领域 将进一步拓展。
更好的人机交互
未来电气动程序控制系统将更加注重人机交互设计，提高操作便捷性 和用户体验。
THANKS
传感器的种类繁多，常见的有温度传感器、压力传感器、位移传感器等。
选择传感器时需要考虑测量范围、精度、稳定性等参数，以及与控制器的接口类型 。
电源
电源是电气动程序控 制系统的能源供给部 分，负责提供系统所 需的电能。
电源的稳定性、可靠 性以及效率等因素都 应考虑在内。
根据系统的需求，可 以选择交流电源、直 流电源或开关电源等 。
式。
软件设计
编写控制程序，实现电动和气 动的逻辑控制。
人机交互设计
设计简洁明了的操作界面，方 便用户进行控制和监控。
安全防护设计
在关键部位设置安全保护装置 ，防止意外事故发生。
系统实现
硬件组装与调试
按照设计好的电路和气路连接方式组装硬件，并进行调试。
软件编程与测试
编写控制程序，并进行测试，确保程序运行稳定。
03
CATALOGUE
电气动程序控制系统的控制策 略
开环控制
总结词
开环控制是一种简单的控制方式，通过将控制系统的输出与输入直接关联，实现 对系统的控制。
详细描述
开环控制系统的结构简单，控制精度高，但抗干扰能力较弱。它通常用于对控制 精度要求较高的场合，如数控机床、机器人等。
闭环控制
总结词
闭环控制是一种反馈控制方式，通过 将系统的输出信号反馈回输入端，实 现对系统的精确控制。

气控制基本原理图演示

气控制基本原理图演示

粘性
气体分子间的相互作用力 使得气体具有粘性，影响 流体的流动特性。
气体的流动特性
连续性
气体被视为连续介质，其流速在 空间中连续变化。
湍流与层流
气体的流动状态可以是湍流或层流， 这取决于流速和管道的粗糙度。
流动阻力
气体在流动过程中会遇到阻力，与 流速、管道直径和气体的物理性质 有关。
气体的控制原理
生命保障系统
气动阀、气动泵等在航空航天领域用于控制氧气、氮气等气体供应， 保障航天员的生命安全。
卫星姿态调整
气动喷嘴等在卫星上用于调整卫星姿态，确保卫星的正常运行和通 信。
汽车制造领域
发动机控制
气控制系统用于控制汽车发动机的进气和排气过 程，实现发动机的启动、加速和减速等功能。
刹车系统
气控制系统在汽车刹车系统中用于控制刹车力的 大小和方向，确保车辆的安全行驶。
03
气马达是将压缩空气转换成旋转 运动的元件，类似于电动机。
04
气动回路
01
02
03
04
气动回路是将气动元件按照特 定功能要求连接起来的管道系
统。
气动回路包括供气管道、控制 管道和排气管道等，用于连接 气源、气动元件和控制系统。
气动回路的设计需要考虑管道 的走向、连接方式和材料等因 素，以确保系统的可靠性和安
环保节能
高效节能
通过技术创新和应用拓展，提高气控制系统的能效比，降低能源 消耗和碳排放。
资源循环利用
实现气控制系统的资源循环利用，减少浪费和污染。
绿色生产
将气控制系统应用于绿色生产中，助力企业实现可持续发展目标。
THANKS
感谢观看
环境影响
气控制系统在运行过程中可能 会产生噪音和振动，对周围环

第十二章气动基本回路ppt课件

第十二章气动基本回路ppt课件
一、节流调速回路 2、 双作用气缸的速度控制
12.2 速度控制回路
一、节流调速回路 3、单作用气缸及双作用气缸的增速回路 图12-15为增加单作用缸活塞后退的速度回路，当活塞后退时，气缸中的压缩空气经快速排气阀1V1的3口直接排放，不需经换向阀，减少排气阻力，故活塞可快速后退。 图12-16为增加双作用气缸活塞前进的速度回路，双作用气缸前进时在气缸排气口加一个快速排气阀1V1减小排气阻力。
12.1 方向控制回路
12.1 方向控制回路
一、单作用气缸换向与控制 2、利用梭阀的控制 如图12-10所示，回路中的梭阀相当于实现“或”门逻辑功能的阀。在气动控制系统中，有时需要在不同地点操作单作用缸或实施手动/自动并用操作回路。
一、单作用气缸换向与控制 3、 利用双压阀的控制 如图12-11所示回路是一个利用双压阀的双手操作回路，在该回路中，需要两个二位三通阀同时动作，才能使单作用气缸前进，实现“与”门逻辑控制。最常用的双手操作回路还有如图12-12所示的回路，常用于安全保护回路。
12.5 常见回路控制案例
5、带行程检测的压力控制回路 如图12-21所示回路，按下按钮阀1S1，主控阀1V1换向，活塞前进，当活塞杆碰到行程阀1S2时，如活塞腔气压达到顺序阀的调定压力时，则打开顺序阀1V2，压缩空气经过顺序阀1V2、行程阀1S2使主阀1V1复位，活塞后退。这种控制回路可以保证活塞到达行程终点且活塞腔压力达到预定压力值时，活塞才后退
12.2 速度控制回路
二、缓冲回路 三、气/液调速回路
12.2 速度控制回路
一、调压回路 二、增压回路（利用气液增力缸构成回路）
12.3 压力控制回路
一、调压回路 二、安全保护回路 1.互锁回路 2.过载保护回路 三、往复动作回路

电气动控制系统课件

电气动控制系统课件
的测试设备和工具，确保测试环
境的有效性。
功能测试
对电气动控制系统的各项功能进
行测试，检查系统是否满足设计
03
要求和性能指标。
性能测试
04 对电气动控制系统的性能进行测
试，包括响应时间、稳定性、可
靠性等。
调试方法与工具
调试方法
根据系统特点和测试结果 ，选择合适的调试方法， 如分块调试、模块化调试
等。
控制器
控制器是电气动控制系统的核心，负 责接收输入信号，根据设定的程序产 生输出信号，控制执行器的动作。
控制器一般由微处理器、输入输出接 口、电源等部分组成，具有可编程功 能，可以根据需要进行软件编程，实 现不同的控制逻辑。
执行器
01
执行器是电气动控制系统的输出 装置，根据控制器发出的信号， 驱动被控对象进行动作。
谢谢您的聆听
THANKS
02
执行器一般分为电动、气动、液 压等类型，根据被控对象的特性 及控制要求选择合适的执行器。
传感器
传感器是电气动控制系统的输入装置，用于检测被控对象的参数变化，并将检测 到的信号传输给控制器。
传感器一般分为位移、速度、温度、压力等类型，根据被控对象的参数选择相应 的传感器。
电源
电源是电气动控制系统的能源提供装置，为控制器、执行器 、传感器等部件提供所需的电源。
调试工具
使用专业的调试工具，如 示波器、逻辑分析仪等， 对系统进行实时监控和信
号测量。
调试流程
按照规定的调试流程进行 操作，确保调试过程的有
序性和高效性。
故障诊断与排除
故障诊断
通过系统监控、日志分析等方式，快速定 位故障所在，确定故障原因。
故障排除

电气气动部分x讲解ppt课件

电气气动部分x讲解ppt课件

电气元件介绍
延时继电器
通电延时
线圈通电后，延时时间过程开始
断电延时
线圈断电后，延时时间过程开始
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
通过按动按钮使液压缸实现伸出和缩回运动
1A
F=0
1A
F=0
+24V
1V A
B

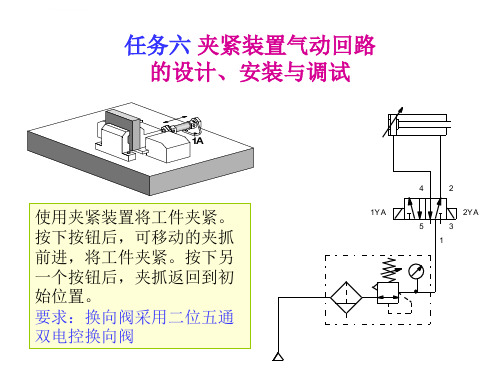

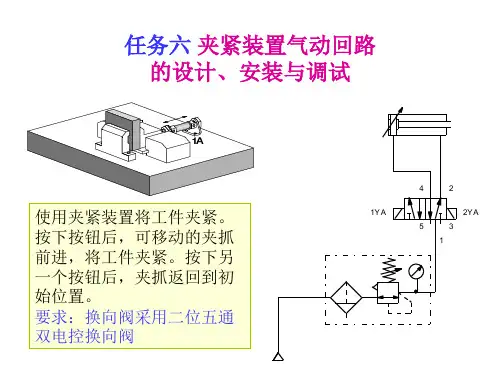

任务六 双作用气缸的循环运动
