雷达物位计安装规范及注意事项

雷达水位计安装注意事项雷达水位计如何操作雷达液位计是通过对雷达波传导时间的测算来实现液位测量的一种新型液位仪表。

雷达液位计的是一种非接触性连续测量的液位计，能够实现对液体、浆料的测量。

雷达液位雷达液位计是通过对雷达波传导时间的测算来实现液位测量的一种新型液位仪表。

雷达液位计的是一种非接触性连续测量的液位计，能够实现对液体、浆料的测量。

雷达液位计的温度、压力适应性好，并且其测量不受介质挥发性的影响。

雷达液位计的波束能量较低，在工业频率波段内都能够正常工作，对人体和环境没有损害。

雷达液位计是精准明确度、精密度极高的液位计，必需搭配正确的安装和使用才能获得良好的测量效果。

雷达液位计的安装和使用需要注意以下一些事项。

雷达液位计的安装位置应认真确定，必需安装在距离容器壁200毫米以上的位置，雷达液位计较佳安装距离为容器直径的1/6左右。

雷达液位计切勿安装在进水管的上方，也不能安装在容器的中央，否则雷达液位计会接收到多重虚假回波，干扰正常信号的接收。

雷达液位计在安装过程中假如由于容器直径或其他原因，无法保持与容器壁之间的距离，那么在容器壁与雷达液位计距离较小的情况下会显现虚假回波，调试时要对这些虚假回波进行回波储存，避开日后使用显现误差。

雷达液位计所安装的容器假如为凹形容器或锥形容器，则要注意使用时雷达液位计的雷达波束所达到的罐底最低点位置，若液位低于这一点则无法进行测量，因此应尽量对最低点位置进行调整，确保测量结果的正确性。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

雷达水位计安装注意事项雷达液位计是通过对雷达波传导时间的测算来实现液位测量的一种新型液位仪表。

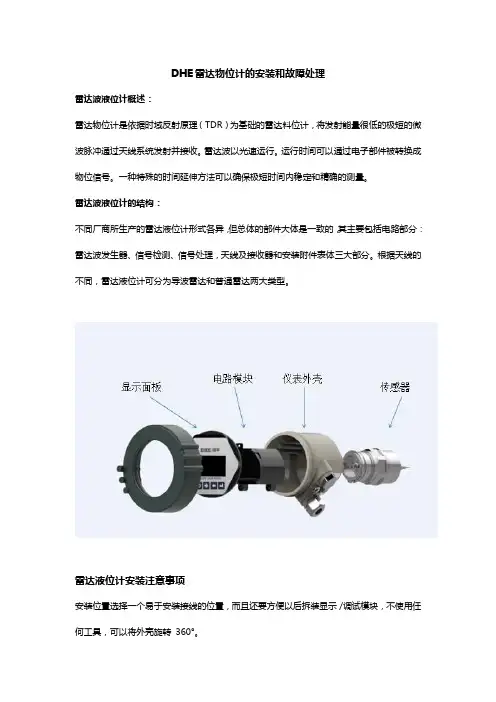

DHE雷达物位计的安装和故障处理雷达波液位计概述：雷达物位计是依据时域反射原理（TDR）为基础的雷达料位计，将发射能量很低的极短的微波脉冲通过天线系统发射并接收。

雷达波以光速运行。

运行时间可以通过电子部件被转换成物位信号。

一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。

雷达波液位计的结构：不同厂商所生产的雷达液位计形式各异，但总体的部件大体是一致的，其主要包括电路部分：雷达波发生器、信号检测、信号处理，天线及接收器和安装附件表体三大部分。

根据天线的不同，雷达液位计可分为导波雷达和普通雷达两大类型。

雷达液位计安装注意事项安装位置选择一个易于安装接线的位置，而且还要方便以后拆装显示 /调试模块，不使用任何工具，可以将外壳旋转360°。

1、安装雷达物位计时，应避开进料口、进料帘和旋涡，因为液体在注入时会产生幅度比被测液位反射的有效回波大得多的虚假回波。

同时，旋涡引起的不规则液位会对微波信号产生散射，从而引起有效信号的衰减，所以应避开它们。

2、对于有搅拌器的容器，雷达物位计的安装位置不要在搅拌器附近，因为搅拌时会产生不规则的旋涡，它会造成雷达信号的衰减。

同时搅拌器的叶片也会对微波信号造成虚假的回波，特别是被测物体的相对介电常数较小和低液位时，搅拌器所造成的影响更为严重。

3、当雷达物位计用于测量腐蚀性和易结晶的物体液位时，为了防止介质对传感器的影响，制造厂一般都采用带有聚四氟乙烯测量窗和分离法兰式结构。

这些部件的温度不能太高，聚四氟乙烯的最高温度为200℃。

为了避免高温对雷达天线的影响，也为了防止膜片上存在的结晶物影响仪表正常工作，要求法兰端面和最高液位之间至少有100—800mm的安全距离。

4、对于法兰连接的容器，需保证雷达的天线至少深入到罐内10mm的距离。

5、当安装面为拱顶时，仪表不能安装在拱顶正中心，因为除了会产生间接回波还会受到多次回波的影响，多次回波可能比真正回波的信号阈值还大。

智能型雷达物位计安全操作及保养规程智能型雷达物位计是一款广泛应用于化工、石油、制药、食品等行业的物位检测设备，其能够实现对容器内物料的非接触式测量，具有精度高、适应性强、操作方便等特点。

为确保安全生产，提高设备的使用寿命，我们特制定本安全操作及保养规程。

安全操作规程1.在使用设备前，应仔细阅读设备使用说明书，并确保操作人员具有一定的理论知识和实践经验。

2.在进行安装和维修时，必须先停止计量系统，切断供电，并按照设备附带的有关规范和标准进行操作。

3.操作人员应穿戴好相应的工作服、鞋子、手套等个人防护装备，同时遵守安全生产操作规程和管理制度。

4.在进行检修和维护时，应使用相应工具以及配件，并根据设备使用说明书严格执行。

5.如果在工作中出现任何问题，应立刻停止设备运行，并及时报告有关人员。

6.定期对设备进行检修和维护，有效防止生产事故的发生。

保养规程1.定期进行设备清洁，每次清洗不应超过10分钟，否则会影响设备的正常使用。

2.检查设备工作时是否出现漏电、电缆破损等情况，如有问题应及时处理。

3.检查设备内部各部件的接线是否稳固，及时更换失效部件，以确保设备的正常使用。

4.检查设备外观是否正常，如有损坏、腐蚀等情况应及时处理。

5.定期对设备进行润滑、加油等保养措施，以保障设备正常使用。

总之，智能型雷达物位计是非常重要的工业设备，我们必须严格遵守安全操作规程和保养规程，任何时候都不能忽视安全生产。

同时，在使用设备过程中，不但要掌握实际操作技能，更要具备较好的维护和检修知识，才能让设备发挥出最大的效益。

因此，希望每一位操作工人员都能够认真落实以上规程和要求，确保工作安全、生产顺利。

雷达物位计安装要求下面就是雷达物位计的安装要求啦。

一、位置选择。

1. 安装地点得平坦开阔。

你就想啊，要是雷达物位计被安装在一个七拐八弯，周围都是障碍物的地方，那它发射出去的雷达波就像在迷宫里乱撞的小老鼠，到处碰壁，肯定测不准啊。

所以要找个平坦开阔的地儿，让雷达波能痛痛快快地发射出去，再安安稳稳地反射回来。

2. 远离干扰源。

这就好比你在安静的图书馆看书，旁边有人在大声喧哗，你肯定没法专心一样。

雷达物位计也怕被打扰。

像大型电机、变频器这些设备，它们产生的电磁场就像一群调皮捣蛋的小恶魔，会干扰雷达波。

所以安装的时候，得离这些干扰源远远的，给雷达物位计创造一个安静的工作环境。

3. 对准被测物料。

这是个很关键的点哦。

就像你拿手电筒照东西，你得对准了才能看清楚。

雷达物位计发射的雷达波要是没对准被测物料，那就相当于瞎照了，得到的数据肯定是乱七八糟的。

所以安装的时候一定要确保雷达波是正对着物料表面发射的。

二、安装高度。

1. 考虑测量范围。

你得先知道要测量的物位的大概范围。

要是安装得太低，物料满了的时候可能就会把雷达物位计给淹了，这就像一个人在水里还想看清周围的情况，根本不可能嘛。

要是安装得太高呢，测量的精度就会受到影响，就好像你站在山顶看山下的小蚂蚁，很难看清楚它到底在哪里。

所以要根据测量范围来确定合适的安装高度。

2. 预留一定的安全距离。

这是为了防止一些意外情况。

比如说在装料的时候，物料可能会突然溅起来，如果雷达物位计安装得太靠近物料表面，就很容易被溅到，就像你站在喷泉旁边，一不小心就被水喷到了一样。

所以要预留出一点安全距离，让雷达物位计能安全工作。

三、安装牢固性。

1. 安装支架要稳固。

雷达物位计要是安装在摇摇晃晃的支架上，那就像在船上想站稳一样困难。

在设备运行过程中，可能会有振动，如果支架不稳固，雷达物位计就会跟着晃悠，那测量结果就会像喝醉了酒的人走路一样东倒西歪。

所以安装支架一定要牢牢地固定住，最好是固定在坚固的结构上，像厚实的墙壁或者稳固的钢梁之类的。

导波雷达液位计安装注意事项及故障处理及维护和修理保养导波雷达液位计安装注意事项及故障处理导波雷达液位计在安装的时候很多人都不会进行安装，很多都安装的时候都显现了一些或多或少的错误,这个时候就简单显现测量不准的故障，下面我们工程师就教给大家导波雷达液位计测量液体时的安装引导。

一、安装方法1、安装位置距离罐壁的距离建议为罐直径的1/6－1/4（至少300mm，混凝土罐至少400mm）不要安装在金属罐中心不要装在下料口处选择探头长度时，注意探头底部距罐底约大于30mm注意介质温度2、罐内障碍物安装时注意探头距离障碍至少200mm3、干扰的祛除干扰回波抑制：软件可实现对干扰回波的抑制，从而达到理想测量效果旁通管及导波管（仅适用于液体）对于粘度不打于500cst，可接受旁通管，导波管或管式来避开干扰。

4、液体标准安装对于粘度≤500cst且不易产生粘附的介质，管式探头是很好方案，其特点如下：杰出的牢靠性可用于介电常数大于等于 1.4的任何介质，测量与介质的导电性无关罐内障碍物及短管尺寸不影响测量比杆式探头能承受的横向压力高对于高粘度的介质，建议使用杆式探头二、故障处理1、探头结疤和频繁故障处理方法第一个方法是将探头安装位置提高，但是有时候安装条件限制，不能提高的情况下，就应接受将液位测量值与该槽的泵联锁的方法，解决这一难题：将较高液位设定值减小0.5m左右，当液位达到该较高值时，即可停进或开启出料泵。

2、关于泡沫对测量的影响干泡沫和湿泡沫能将雷达波反射回来，对测量无影响；中性泡沫则会吸取和扩散雷达波，因而严重影响回波的反射甚至没有回波。

当介质表面为稠而厚的泡沫时，测量误差较大或无法测量，在这种工况下，雷达液位计不具有优势，这是其应用的局限性。

3、对于天线结疤的处理介电常数很小的挂料在干燥状态下对测量无影响，而介电常数很高的挂料则对测量有影响。

可用压缩空气吹扫（或清水冲洗），且冷却的压缩空气可降低法兰和电器元件的温度。

智能雷达物位计正确安装方法和使用注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在工业生产和处理过程中，准确地监测物料的水平是至关重要的。

雷达水位计安装要求HC.WLX-1(26G30M/26G70M)V2.02全国工业产品生产许可证：（粤）XK07-002-00011东莞市海川博通信息科技有限公司目录1、基本特性 (1)2、雷达水位计安装步骤及安装要求 (1)2.1雷达水位计安装要求 (1)2.2雷达水位计本体安装 (2)2.3雷达水位计安装步骤 (2)2.3.1雷达水位计接线 (2)2.3.2雷达水位计安装 (2)雷达水位计安装要求1、基本特性雷达水位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。

发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。

由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认，HC.WLX-1雷达水位计采用一种特殊的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

测量的基准面是：螺纹底面或法兰的密封面注：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中D所示区域）。

2、雷达水位计安装步骤及安装要求2.1雷达水位计安装要求1、雷达水位计安装应尽量避开障碍物，在天线波束角范围内不应有障碍物。

（由于雷达的波束角的大小已知（8°），因此形成的投影半径是一定的，在安装时应合理选择横臂的长度，保证天线波束角范围内无障碍）2、雷达水位计安装位置应与测量的液面垂直。

3、雷达水位计安装位置应尽量远离水流入口处。

4、雷达水位计选择安装地点时，应避免漂浮物的影响。

雷达波会把漂浮物误认为水面，测量结果是探头到漂浮物的距离。

5、雷达水位计安装位置必须保证最高水位不能进入测量盲区，即雷达水位计天线末端。

6、雷达水位计室外安装时需加遮阳或防雨罩。

7、雷达水位计接线口必须拧紧，且电缆进入接线口时必须要低于接线口，以防灰尘或雨水进入仪表内部造成损坏。

2.2雷达水位计本体安装依靠现有建筑物立杆与横臂结合安装本体横臂伸出安装建筑物本体安装建筑物本体带防护罩立杆与横臂结合带防护罩2.3雷达水位计安装步骤2.3.1雷达水位计接线雷达水位计在接线时需要按照下图进行接线：电源空接485VCC GND空接485+485-GND电源正电源负空接485A485B地雷达水位计接线一般选择4芯带屏蔽的绝缘电缆线比较好，接好线之后将线从雷达水位计接线口穿出，同时做好线缆接口防水措施。

雷达液位计安装要求
嘿，朋友们！今天咱来聊聊雷达液位计安装要求。

这可不是小事儿啊，就好比给房子打地基，没做好，那可就麻烦啦！
比如说，安装的位置得选好呀！不能随随便便找个地儿就安上。

就像你盖房子不能把大门给堵了一样，那不是闹笑话嘛！安装雷达液位计也得找个能准确测量、又不会受干扰的地方。

要是位置选错了，测出来的数据那能准吗？仪器不就白瞎啦！
还有啊，连接的线路也得弄好。

你想想，如果电线乱得像一团麻，那能不出问题吗？这就好比你走路，路都坑坑洼洼、磕磕绊绊的，你能走得安稳不？所以线路必须得整齐、规范。

再说说固定吧！雷达液位计得稳稳当当的，不能风一吹就晃悠。

这和你站在地上得站稳一个道理呀，晃晃悠悠的能行吗？要是没固定好，指不定啥时候就掉下来啦。

另外，别忘了给它做好防护。

就像人出门得穿衣服一样，可不能让它风吹雨打的。

得给它遮风挡雨，好生对待。

不然它不就容易坏嘛！
在安装过程中，一定要仔细认真，不能马虎。

这可关系到后续的测量准确性呢！别嫌我啰嗦，这真的很重要哇！安装好了，才能让雷达液位计好好发挥作用，为我们服务呀！
我的观点就是，雷达液位计的安装要求必须得严格遵守。

只有这样，才能让这个小宝贝发挥出最大的价值，为我们的工作和生活提供准确可靠的数据。

可别不当回事儿，到时候出问题了可别后悔哟！。

雷达料位计说明书一、产品简介雷达料位计是一种用于测量容器内液体或固体物料的高度的仪器。

它采用雷达技术来发射电磁波，并通过接收信号的回波来测量物料的高度，从而实现对物料的准确监测与控制。

二、产品特点1.高精度测量：该雷达料位计采用先进的雷达技术，能够实现毫米级的高精度测量，确保您对物料高度的准确把握。

2.非接触式测量：通过电磁波的发射和回波，该料位计能够实现对物料高度的测量，而无需与物料直接接触，避免了传统方式下的污染和磨损问题。

3.强大的适应性：该产品适用于液体和固体物料的测量，无论是水、油、粉末还是颗粒物料，都能提供可靠的测量结果。

4.高耐压能力：该料位计可适应高压环境，能够在高压下稳定工作，并对压力波动具有较强的适应性。

5.安装简便：它可通过不同的安装方式进行固定，例如法兰连接、螺纹连接等，使得安装过程简单快捷。

6.远程监测与控制：通过与计算机系统的连接，可以实现对雷达料位计的远程监测与控制，提高工作效率和安全性。

三、技术参数1.测量范围：0-30米2.测量精度：±5毫米3.工作温度：-40℃-80℃4.工作压力：0-10MPa5.输出信号：4-20mA、RS485四、安装步骤1.确定安装位置：根据实际需要，确定雷达料位计的安装位置。

建议将其安装在距离物料表面一定距离的位置，以确保正常测量。

2.安装固定支架：根据选定的安装方式，安装相应的固定支架。

3.连接电源：将雷达料位计通过电源线与电源连接，并确保供电正常。

4.连接信号线：将雷达料位计的输出信号线与相应的接收设备连接，如显示屏、计算机系统等。

5.调试校准：在供电和信号连接完成后，根据相关指导手册进行调试和校准，确保测量结果的准确性和稳定性。

五、安全注意事项1.在安装和维护过程中，切勿将雷达料位计暴露在有害气体或易燃物质附近，以免发生危险。

2.使用前请仔细阅读产品操作说明书，并按照指导进行操作，以免误操作导致损坏或安全事故。

3.定期检查雷达料位计的工作状态，如发现异常或故障，请及时联系厂家或经销商进行维修或更换。

雷达料位计说明书雷达料位计是一种用于测量储罐、槽罐等容器中物料的高度或料位的仪器。

它利用雷达技术，通过发射和接收雷达波来测量物料与仪器之间的距离，并将距离转换为料位值。

以下是雷达料位计的详细说明书：1. 产品概述：雷达料位计是一种非接触式的料位测量仪器，适用于各种液体和固体物料的测量。

它具有高精度、稳定性好、适应性广等特点，可广泛应用于化工、石油、食品、制药等行业。

2. 技术原理：雷达料位计采用微波雷达技术，通过发射微波信号并接收反射回来的信号来测量物料与仪器之间的距离。

它利用信号的往返时间和速度来计算距离，并将距离转换为料位值。

3. 产品特点：- 高精度：雷达料位计具有高精度的测量能力，可达到毫米级别的测量精度。

- 稳定性好：它具有稳定的性能，不受温度、压力等因素的影响。

- 非接触式测量：雷达料位计无需与物料接触，避免了污染和磨损的问题。

- 适应性广：它适用于各种液体和固体物料的测量，包括高温、高压、腐蚀性物料等。

4. 产品组成：雷达料位计主要由以下组件组成：- 发射器：用于发射微波信号。

- 接收器：用于接收反射回来的信号。

- 处理单元：用于计算距离并转换为料位值。

- 显示器：用于显示料位值。

5. 安装和使用：- 安装：将雷达料位计安装在容器的侧壁上，并确保与物料之间没有遮挡物。

- 设置：根据实际情况设置测量范围、单位等参数。

- 使用：开启雷达料位计，并观察显示器上的料位值。

6. 注意事项：- 避免与其他电磁设备干扰，以免影响测量结果。

- 定期检查雷达料位计的工作状态，确保其正常运行。

- 遵循操作手册中的安全操作规程，以免发生意外事故。

以上是雷达料位计的详细说明书，希望能对您有所帮助。

如有其他问题，请随时提问。
