科隆电磁流量计、雷达物位计安装操作指导

科隆电磁流量计300说明书 IFC300一、概述二、安装1. 一体型流量计选择合适的安装位置，避免强烈的振动、温度变化和电磁干扰。

确保传感器两端的管道与水平面垂直，并且管道内无气泡或杂质。

确保传感器与管道之间的法兰连接牢固，并且密封垫片完好无损。

确保传感器与接地环或接地电极之间的连接良好，并且接地线与屏蔽线分开。

确保信号转换器的显示面板方向符合阅读要求，如有需要，可以将面板旋转90度。

确保信号转换器的端盖紧固，并且涂有油脂。

2. 分体型流量计选择合适的安装位置，避免强烈的振动、温度变化和电磁干扰。

确保传感器两端的管道与水平面垂直，并且管道内无气泡或杂质。

确保传感器与管道之间的法兰连接牢固，并且密封垫片完好无损。

确保传感器与接地环或接地电极之间的连接良好，并且接地线与屏蔽线分开。

使用科隆公司提供的双层或三层屏蔽信号电缆和励磁电流电缆连接信号转换器和传感器，并且按照正确的颜色编码和端子编号进行接线。

确保信号电缆和励磁电流电缆敷设稳固，并且避免过度弯曲或拉伸。

确保信号转换器的显示面板方向符合阅读要求，如有需要，可以将面板旋转90度。

确保信号转换器的端盖紧固，并且涂有油脂。

三、电气连接1. 电源连接注意仪表铭牌上的数据，电源电压和频率范围（50-60 Hz）。

供电的保护接地PE必须连接到信号转换器壳体中的U型端子上。

使用合适的熔断保护（IN≤16A）和切断装置（开关，断路器）。

按照正确的颜色编码和端子编号进行接线，并且遵循VDE0110和IEC 664标准规定的净空距和间隙要求。

2. 输出/输入连接注意仪表铭牌上的数据，输出/输入的类型和参数范围。

使用合适的屏蔽电缆，并且避免与电源线或其它干扰源并行敷设。

屏蔽层的连接：内层用填充线连接到正常的连接端子，外层用金属箔或编织线连接到信号转换器壳体中的U型端子。

按照正确的颜色编码和端子编号进行接线，并且遵循VDE0110和IEC 664标准规定的净空距和间隙要求。

电磁流量计的安装方法
电磁流量计的安装方法主要包括以下步骤：
1.选择安装位置：选择一个合适的位置安装电磁流量计。

一般来说，应选择在流体流速稳定、无气泡和颗粒物干扰的位置。

安装位置应避免强电磁干扰和振动。

2.准备工作：在安装位置上开孔，并清洁好安装区域，确保没有杂物或尘埃。

3.安装传感器：将电磁流量计的传感器安装在开孔位置上，使用螺栓或其他固定装置固定好。

4.连接管路：将电磁流量计与管路连接，确保连接紧密，无泄露。

5.接线连接：根据电磁流量计的接线要求，将信号线和电源线连接好。

6.校准和测试：根据电磁流量计的使用说明，进行校准和测试，确保测量精度和准确性。

7.进行保护措施：对电磁流量计进行合适的保护措施，如安装避雷器、防护罩等。

8.监测和维护：定期监测电磁流量计的运行状态，如有异常及时维修和保养。

需要注意的是，在安装电磁流量计之前，应仔细阅读产品的安装说明和操作手册，并严格按照要求进行安装。

如果对安装操作不熟悉，建议咨询专业人士或生产厂家。

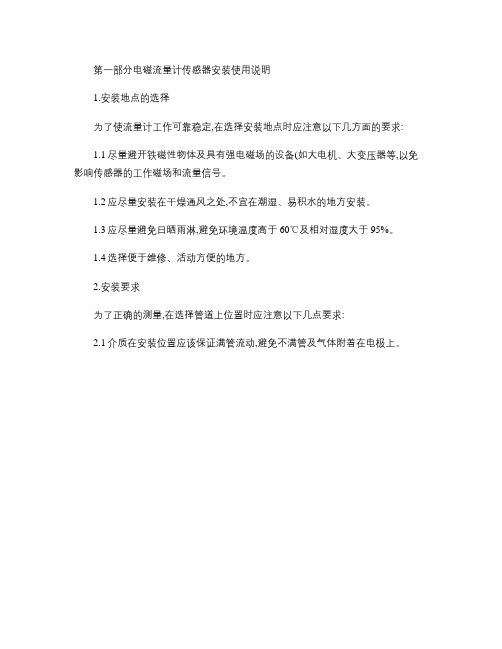

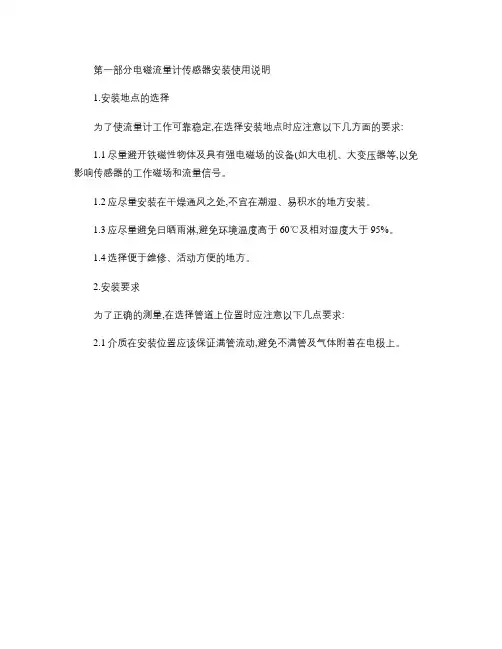

第一部分电磁流量计传感器安装使用说明1.安装地点的选择为了使流量计工作可靠稳定,在选择安装地点时应注意以下几方面的要求:1.1尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器等,以免影响传感器的工作磁场和流量信号。

1.2应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。

1.3应尽量避免日晒雨淋,避免环境温度高于60℃及相对湿度大于95%。

1.4选择便于维修、活动方便的地方。

2.安装要求为了正确的测量,在选择管道上位置时应注意以下几点要求:2.1介质在安装位置应该保证满管流动,避免不满管及气体附着在电极上。

2.2传感器既可以在垂直管道上安装,也可以在水平或倾斜管道上安装,但要求测量电极的中心连线必须近似处于水平状态。

2.3前后直管段长度为流量计前≥5DN,后端≥3DN。

2.4若测量管道有振动,在流量计的两边应有固定的支座。

2.5测量不同介质的混合液时,混合点与流量计之间的距离最少要有30D长度。

2.6为方便今后流量计的清洗与维护,应安装旁通管道。

2.7流量计安装位置介质不满管时,可采取抬高流量管后端管路的方法,使其满管,并使传感器的下游具有足够的背压,严禁在管道最高点和出水口安装流量计。

2.8对于液固两相流体,最好采用垂直安装,使传感器衬里磨损均匀,延长使用寿命。

在垂直安装时,流动方向应该自下而上,避免安装在管道的最高点和竖直向下处。

2.9流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。

2.10当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥形管或修改部分管道,使其与传感器同口径,但前后直管段至少须满足:前直管段≥5DN,后直管段≥3DN(DN为管径。

2.11传感器在地下污水管道中的安装1、入口2、溢流管3、入口栅4、清洗孔5、流量计6、短管7、出口8、排放阀9、排污阀2.12安装聚四氟乙烯内衬的流量计时,连接两片法兰的螺栓应均匀拧紧,否则容易压坏聚四氟乙烯内衬,最好用力矩扳手。

仪器操作流程电磁流量计的安装与调试程序仪器操作流程——电磁流量计的安装与调试程序电磁流量计是一种广泛应用于各个行业的流量测量仪器，其准确可靠的测量结果对生产过程的监控和优化具有重要意义。

然而，要确保电磁流量计的测量结果准确可靠，需要进行正确的安装和调试。

本文将介绍电磁流量计的安装与调试程序，以确保其正常工作和准确测量。

一、准备工作在进行安装和调试之前，需要做好以下准备工作：1. 了解电磁流量计的基本原理和工作方式，熟悉其技术参数和使用要求；2. 根据实际需要选择合适的电磁流量计型号，并购买所需的安装材料和工具；3. 对安装地点进行勘察，确保具备良好的环境条件和安全性；4. 了解安装地点的管道尺寸、材质等相关信息，以便选择正确的安装方式；5. 阅读电磁流量计的安装和调试说明书，熟悉安装步骤和注意事项。

二、安装程序根据电磁流量计的安装和调试说明书，按照以下步骤进行安装：1. 确定安装位置：根据实际需要和安装要求，选择合适的位置安装电磁流量计。

应确保安装位置便于维修和保养，并远离电磁干扰和振动源。

2. 安装传感器：将传感器与管道连接，确保连接口的密封性和稳固性。

安装过程中要注意避免传感器受到外力损坏。

3. 连接导线：将传感器的导线连接到变送器，并确保连接牢固可靠。

注意导线的防护和绝缘，避免短路和漏电等问题。

4. 安装变送器：根据安装要求，将变送器固定在合适的位置。

注意对变送器的防护和接地，确保工作稳定和安全可靠。

5. 连接电源：按照电磁流量计的电源要求，连接电源线，并进行必要的接地处理。

注意电源线的绝缘和防护。

三、调试程序安装完成后，需要进行相应的调试程序，以确保电磁流量计的正常工作和准确测量。

1. 系统检查：首先进行整个系统的检查，包括电源、导线连接、传感器和变送器的工作状态等。

确保系统处于正常工作状态。

2. 参数设置：根据实际需要和流量计的技术参数，进入设置界面，进行相应的参数设置。

包括单位选择、流速范围、温度补偿等参数的设置。

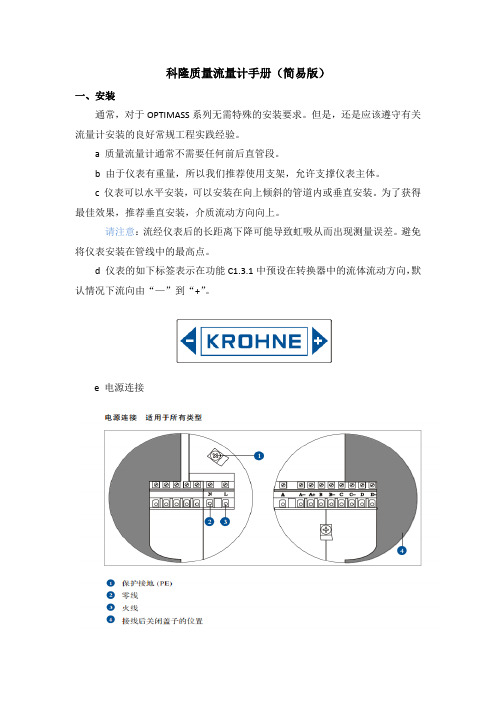

科隆质量流量计手册（简易版）一、安装通常，对于OPTIMASS系列无需特殊的安装要求。

但是，还是应该遵守有关流量计安装的良好常规工程实践经验。

a 质量流量计通常不需要任何前后直管段。

b 由于仪表有重量，所以我们推荐使用支架，允许支撑仪表主体。

c 仪表可以水平安装，可以安装在向上倾斜的管道内或垂直安装。

为了获得最佳效果，推荐垂直安装，介质流动方向向上。

请注意：流经仪表后的长距离下降可能导致虹吸从而出现测量误差。

避免将仪表安装在管线中的最高点。

d 仪表的如下标签表示在功能C1.3.1中预设在转换器中的流体流动方向，默认情况下流向由“—”到“+”。

e 电源连接请注意：通电前，请确认仪表铭牌上的数据、电源电压和频率范围f 输出连接若仪表为电流输出时，请连接接线端子A+和A，其中端子A+为“+”端子A 为“—”，如下图：二、参数设置a 科隆质量流量计OPTIMASS1300系列流量见下表，可在菜单A4.3中设置输出范围。

为避免输出错误，量程最小值最好设置为0。

b 仪表有流量累积的功能，若第一个测量页面无累积流量显示可在菜C6.3.1选择两行显示，其单位可在C6.7.13中更改。

三、零点校准（菜单C1.1.1）装置完好性检查后，使用前必须在仪表上设置零点。

在零点设置前，必须先完成装置的所有改装/调节。

零点设置后对装置的任何改装或更改都将导致仪表性能不可靠，如发生这种情况，则需要重新设置零点。

如要完成正确无误的零点校准，必须注意以下几点：1、传感器中必须充满具有正常工作压力和工作温度的工艺流体；2、必须将流体中的空气全部除去，尤其对于水平安装。

建议在调节前先使用高流率（大于50%）的工艺流体冲洗传感器5分钟以上；3、冲洗后，必须完全关闭相应的阀门使传感器中的流量恢复为0（传感器中充满工艺流体但处于静止状态）。

阀门开关顺序：开启仪表旁路阀门→完全关闭仪表下游阀→完全关闭仪表上游阀门→菜单零点校准（见下表）→开启仪表上游阀门→开启仪表下游阀门→关闭仪表旁路阀门。

科隆电磁流量计300说明书 IFC300==========================一、概述二、安装2.1 安装形式IFC300有四种安装形式可供选择：一体型：信号转换器直接安装在传感器上，合用于非危（wei）险区域。

分体型：信号转换器安装在现场型外壳中，通过励磁和信号电缆与传感器连接，合用于危（wei）险区域。

墙挂型：信号转换器安装在墙挂型外壳中，通过励磁和信号电缆与传感器连接，合用于非危（wei）险区域。

架装型：信号转换器安装在19英寸机架内，通过励磁和信号电缆与传感器连接，合用于非危（wei）险区域。

2.2 安装位置和注意事项请按照本说明书和传感器说明书的要求进行安装，遵守相关的国家标准、安全规范和事故处理规程。

请确保仪表铭牌上的型号、参数和GK/GKL常数与您订购的一致，并与传感器相匹配。

请避免将仪表安装在直射阳光、强烈振动或者高温高湿的环境中，必要时采取遮阳、冷却或者防潮措施。

请确保仪表和传感器的良好接地，并避免接地回路中产生干扰或者电位差。

请在通电前检查仪表的外壳、端子盒和接线端子是否完好无损，并拧紧所有螺丝。

三、操作3.1 操作界面IFC300的操作界面由显示器、操作按键和HART接口组成。

显示器可以显示测量值、状态信息、菜单选项等内容。

操作按键可以用于浏览菜单、修改参数、复位计数器等功能。

HART接口可以用于与上位系统进行通讯。

3.2 操作按键IFC300有四个操作按键，分别为：上箭头键：用于向上浏览菜单或者增加数值。

下箭头键：用于向下浏览菜单或者减少数值。

确认键：用于确认选择或者修改的参数或者功能。

返回键：用于返回上一级菜单或者取销修改。

3.3 编程框图IFC300的编程框图如下：3.4 可设定的功能IFC300提供了多种可设定的功能，包括：测量单位：可以选择流速、体积流量或者质量流量的单位，如m/s、m³/h、kg/h等。

量程：可以设置仪表的满量程值，与传感器口径和流速范围相匹配。

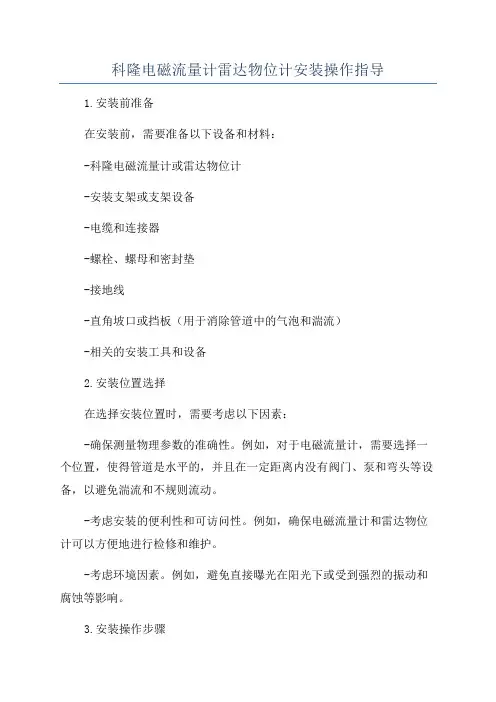

科隆电磁流量计雷达物位计安装操作指导1.安装前准备在安装前，需要准备以下设备和材料：-科隆电磁流量计或雷达物位计-安装支架或支架设备-电缆和连接器-螺栓、螺母和密封垫-接地线-直角坡口或挡板（用于消除管道中的气泡和湍流）-相关的安装工具和设备2.安装位置选择在选择安装位置时，需要考虑以下因素：-确保测量物理参数的准确性。

例如，对于电磁流量计，需要选择一个位置，使得管道是水平的，并且在一定距离内没有阀门、泵和弯头等设备，以避免湍流和不规则流动。

-考虑安装的便利性和可访问性。

例如，确保电磁流量计和雷达物位计可以方便地进行检修和维护。

-考虑环境因素。

例如，避免直接曝光在阳光下或受到强烈的振动和腐蚀等影响。

3.安装操作步骤以下是科隆电磁流量计和雷达物位计的安装操作步骤：1）准备安装环境：清理安装位置，确保没有任何杂物和灰尘。

2）安装支架：根据现场实际情况，选择适当的支架并将其固定在安装位置上。

3）连接电缆：将电缆连接到电磁流量计或雷达物位计上，并使用连接器连接。

4）安装仪表：将仪表轻轻地放置在支架上，并使用螺栓、螺母和密封垫固定。

5）接地安装：将仪表的接地线连接到接地设备上，确保良好的接地。

6）校准和测试：根据仪表的操作手册，进行校准和测试，以确保仪表的准确性和可靠性。

7）完善安装：根据实际情况，安装直角坡口或挡板等附件，以消除气泡和湍流。

4.注意事项在安装过程中，需要注意以下事项：-仪表的安装应符合相关的安装规范和标准。

-在所有操作之前，务必断开电源或将仪表置于安全状态。

-检查仪表和连接线是否完好无损，避免安装过程中对仪表造成损坏。

-在安装过程中，确保仪表和管道之间的连接处密封良好，以防止泄漏。

-在进行校准和测试之前，应确保安装操作已完成，并进行必要的功能检查。

以上是科隆电磁流量计和雷达物位计安装操作的指导，正确的安装操作能够确保仪表正常工作，并提供准确可靠的测量结果。

在进行安装之前，需要仔细阅读仪表的操作手册，并遵循相关的安装规范和标准。

电磁流量计操作指南说明书1. 引言电磁流量计是一种常用的流量测量仪表，广泛应用于工业生产、水处理、石油化工等领域。

本操作指南旨在帮助用户正确操作电磁流量计，提高测量准确性和工作效率。

2. 安装与连接2.1 安装根据现场实际情况选择合适的安装位置，确保电磁流量计与被测介质流向一致，并确保安装位置平整、无振动。

安装时应注意保持流量计的垂直放置，并留出足够的空间以便于维修和更换。

2.2 连接将电磁流量计与管道系统连接，确保连接口紧固可靠，避免泄漏。

请按照电磁流量计与管道连接口的规格选用适当的密封件。

连接完成后，检查连接口是否有松动，若有松动应及时进行重新紧固。

3. 参数设定在开始测量之前，需进行相关参数的设定，以确保电磁流量计的准确度。

3.1 测量范围根据被测介质的流量范围，设置电磁流量计的测量范围。

请确保所设置的测量范围能够满足实际测量需求，并预留一定的余量，以防止超量程的发生。

3.2 温度和压力补偿根据被测介质的实际温度和压力情况，设置电磁流量计的温度和压力补偿参数。

温度和压力补偿能够有效提高测量的准确性，确保测量结果的可靠性。

4. 运行操作4.1 供电与启动将电磁流量计与电源进行连接，并确保电源正常供电。

在供电后，按照操作面板上的启动指示进行操作，启动电磁流量计。

4.2 测量显示与记录在启动后，电磁流量计将实时显示被测介质的流量值。

可以根据需要选择记录仪表或计算机系统进行流量数据的记录与存储，便于后期数据分析和处理。

4.3 异常处理与维护在日常使用中，若发现电磁流量计的显示异常或其他问题，请及时进行检查和维护。

遇到故障时，应按照设备说明书进行相应的维修操作，或联系售后服务人员进行维修。

5. 注意事项5.1 防护措施在安装和操作电磁流量计时，应注意避免其接触任何化学物质，以防损坏仪表。

同时，应做好防护措施，避免流量计受到外部环境的影响。

5.2 清洁与维护定期对电磁流量计进行清洁和维护，以保持仪表的良好工作状态。

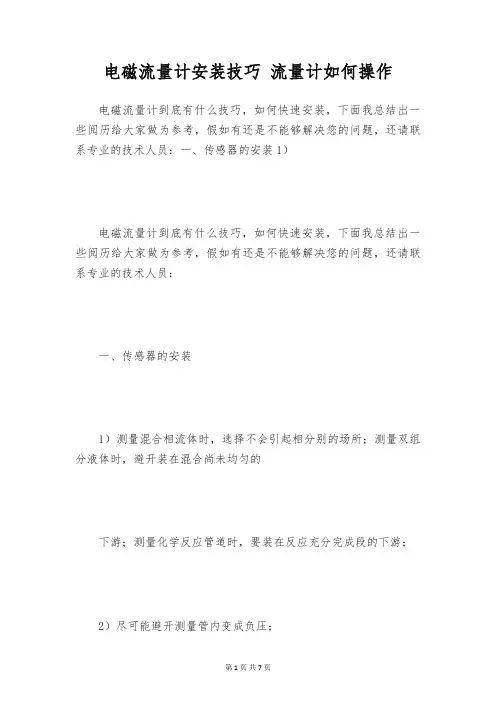

电磁流量计安装技巧流量计如何操作电磁流量计到底有什么技巧，如何快速安装，下面我总结出一些阅历给大家做为参考，假如有还是不能够解决您的问题，还请联系专业的技术人员：一、传感器的安装1）电磁流量计到底有什么技巧，如何快速安装，下面我总结出一些阅历给大家做为参考，假如有还是不能够解决您的问题，还请联系专业的技术人员：一、传感器的安装1）测量混合相流体时，选择不会引起相分别的场所；测量双组分液体时，避开装在混合尚未均匀的下游；测量化学反应管道时，要装在反应充分完成段的下游；2）尽可能避开测量管内变成负压；3）避开相近有大电机、大变压器等，以免引起电磁场干扰；4）尽可能避开四周环境有高浓度腐蚀性气体；5）尽可能避开受阳光直照；二、安装直管段的要求首先注意传感器本身不能作为荷重支撑点，它不能支撑比邻的工作管道，应有夹持它的管道承重。

为获得正常测量精准明确度，电磁流量传感器上游也要有确定长度直管段，但其长度与大部分其它流量仪表相比要求较低。

90？弯头、T形管、同心异径管、全开闸阀后要离传感器进口端法兰连接面5倍直径（5D）长度的直管段，不同开度的阀则需要10D；下游直管段为（2～3）D；但要防止蝶阀阀片伸入到传感器测量管内。

各标准或检定规程所提出上下游直管段长度亦不一致，聚集如表2所示，要求比通常要求高。

这是由于为保证达到当前0.5级精度仪表的要求。

三、安装位置和流动方向测量电极的轴线必需貌似于水平方向；测量管道内必需完全充分液体；流量计的前方最少要有5xD（D为流量计内径）长度的直管段，后方最少要有3xD（D为流量计内径）长度的直管段；为便利安装和拆卸，可在流量计后加装管道伸缩节。

流体的流动方向和流量计的箭头方向一致；管道内要有真空会损坏流量计的内衬，需特别注意；在流量计相近应无强电磁场；在流量计相近应有充裕的空间，以便安装和维护；若测量管道有振动，在流量计的两边应有固定的支座；测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D（D为流量计内径）长度；—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

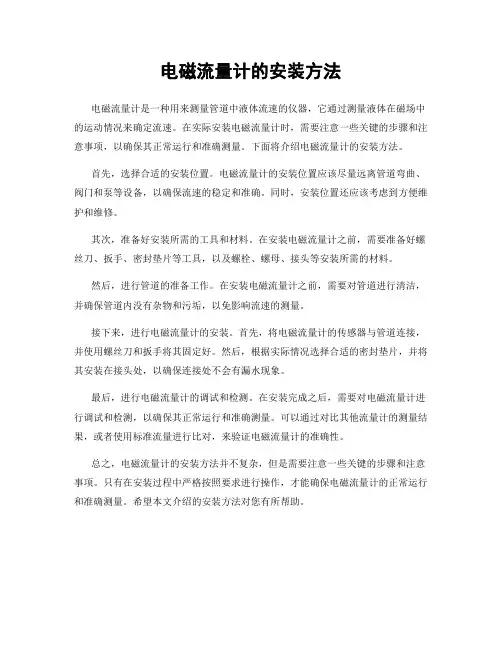

电磁流量计的安装方法
电磁流量计是一种用来测量管道中液体流速的仪器，它通过测量液体在磁场中的运动情况来确定流速。

在实际安装电磁流量计时，需要注意一些关键的步骤和注意事项，以确保其正常运行和准确测量。

下面将介绍电磁流量计的安装方法。

首先，选择合适的安装位置。

电磁流量计的安装位置应该尽量远离管道弯曲、阀门和泵等设备，以确保流速的稳定和准确。

同时，安装位置还应该考虑到方便维护和维修。

其次，准备好安装所需的工具和材料。

在安装电磁流量计之前，需要准备好螺丝刀、扳手、密封垫片等工具，以及螺栓、螺母、接头等安装所需的材料。

然后，进行管道的准备工作。

在安装电磁流量计之前，需要对管道进行清洁，并确保管道内没有杂物和污垢，以免影响流速的测量。

接下来，进行电磁流量计的安装。

首先，将电磁流量计的传感器与管道连接，并使用螺丝刀和扳手将其固定好。

然后，根据实际情况选择合适的密封垫片，并将其安装在接头处，以确保连接处不会有漏水现象。

最后，进行电磁流量计的调试和检测。

在安装完成之后，需要对电磁流量计进行调试和检测，以确保其正常运行和准确测量。

可以通过对比其他流量计的测量结果，或者使用标准流量进行比对，来验证电磁流量计的准确性。

总之，电磁流量计的安装方法并不复杂，但是需要注意一些关键的步骤和注意事项。

只有在安装过程中严格按照要求进行操作，才能确保电磁流量计的正常运行和准确测量。

希望本文介绍的安装方法对您有所帮助。
