雷达式液位计

雷达液位计说明书一、产品介绍雷达液位计是一种使用雷达技术来测量液体或固体物料水平的高精度仪器。

本款雷达液位计采用先进的微波信号处理技术，能够在复杂的工业环境下实现准确可靠的液位测量，并具有高度的稳定性和耐用性。

二、产品特点1. 高精度测量：雷达液位计采用高频微波信号进行测量，能够实现毫米级别的液位测量精度，确保测量结果的准确性。

2. 广泛适用性：对于各种不同介质的液体和固体物料，雷达液位计都能够提供可靠的测量结果，包括腐蚀性、易燃易爆等特殊介质。

3. 高度稳定性：在工业环境中，雷达液位计具有卓越的稳定性，可以应对震动、温度变化等外部干扰，保证长期稳定的液位测量。

4. 远距离测量：雷达液位计可以实现数百米范围内的液位测量，适用于各种高液位或深井液位测量需求。

5. 可编程参数：用户可以根据实际需求，通过设定参数来满足不同场景下的液位测量要求，提高测量灵活性。

三、产品组成1. 主机单元：包含微波发射器、接收器和信号处理器，负责发射和接收微波信号，并对信号进行处理和分析。

2. 天线单元：用于发射和接收微波信号，通常采用小型天线或角锥天线，具有较强的抗干扰能力。

3. 显示屏：用于显示液位测量结果和相关参数设置，通常采用高清液晶显示屏，支持多种语言显示。

4. 输配电单元：负责提供电源和接口连接，可根据实际需求选择交流或直流电源供应。

四、安装与使用1. 安全注意事项：在安装和使用雷达液位计时，请务必遵守国家和地方的安全规定，确保操作人员的安全。

2. 安装位置选择：选择安装位置时，请考虑液位计的工作范围、物料特性、环境温度等因素，并确保天线单元与液位测量区域之间的视线畅通。

3. 安装步骤：a. 将主机单元固定在安全的位置，并确保与天线单元之间的电缆连接牢固可靠。

b. 将天线单元安装在需要测量液位的容器或管道上方，保持合适的安装角度，并使用紧固装置固定。

c. 连接输配电单元，并根据实际需求进行电源供应和信号连接。

雷达液位计的工作原理雷达液位计是一种常用于测量液体或固体容器内液位高度的仪器，其工作原理基于雷达技术。

雷达液位计通过发送雷达波束，接收并分析回波信号来确定液位高度，具有高精度、可靠性高和适应性强的特点。

1. 工作原理概述雷达液位计的工作原理类似于雷达测距。

它通过发送雷达波束，当波束遇到容器内的液体或固体物质时，会发生反射。

接收器可以接收到反射回来的雷达波，并根据回波的时间延迟来确定液位高度。

2. 发射器和接收器雷达液位计包含一个发射器和一个接收器。

发射器负责产生雷达波束，并将其发送至容器内。

接收器则用于接收反射回来的波束并测量回波的时间延迟。

3. 频率和功率雷达液位计使用的雷达波频率通常在1至100 GHz之间。

波束的功率取决于测量所需的范围和环境条件。

一般情况下，较短的范围需要较高的功率。

4. 反射和回波当雷达波束遇到液体或固体物质时，发生反射并产生回波。

液位计接收器接收到这些回波，并分析回波的属性来确定液体或物质的高度。

5. 时间延迟和液位测量雷达液位计通过测量回波的时间延迟来确定液位高度。

回波的时间延迟取决于发射器发射雷达波根据液体或物质的位置，经过空气传播的时间，以及回到接收器的时间。

根据时间延迟，液位计可以计算出液位高度。

6. 算法和精度雷达液位计使用特定的算法来处理回波信号，并将其转换为液位高度。

这些算法可以通过降噪、滤波和校准等方式提高测量的精度和准确度。

7. 应用领域雷达液位计广泛应用于工业和商业领域。

例如，在石油化工行业中，雷达液位计可用于测量储罐内的油品水平；在食品加工行业中，它可用于监测罐内的液体或固体食品的容量。

总结：雷达液位计是一种基于雷达技术的仪器，通过发送和接收雷达波束来测量液体或固体容器内的液位高度。

它的工作原理是利用回波的时间延迟来确定液位，并通过特定的算法来处理回波信号，提高测量的精度和准确度。

雷达液位计具有高精度、可靠性高和适应性强的特点，广泛应用于各个领域。

雷达液位计标定步骤哎呀，写这个雷达液位计标定步骤的作文，听起来就像是在写一个技术手册，但既然要写得轻松幽默，那就得来点不一样的。

首先，咱们得明白，雷达液位计这玩意儿，就是用来测量液体高度的。

想象一下，你站在一个大水缸旁边，想知道里面的水有多深，但是又不想把手弄湿，这时候，雷达液位计就派上用场了。

好了，咱们开始标定吧。

1. 准备阶段：首先得把雷达液位计安装好，这玩意儿就像是你手机的摄像头，得对准目标才行。

所以，你得把它对准那个大水缸。

2. 开机：然后，你得把雷达液位计开机。

这就像是你打开手机，准备拍照一样。

3. 设置参数：接下来，你得设置一些参数，比如测量范围、分辨率什么的。

这就像是你调整手机摄像头的焦距，让照片更清晰。

4. 零点标定：这一步很关键，你得让雷达液位计知道，当水缸是空的，也就是水位为零的时候，它应该显示什么。

这就像是你告诉手机，你现在站在水缸旁边，所以照片的底部就是水缸的底部。

5. 满量程标定：然后，你得把水缸装满水，让雷达液位计知道，当水缸满了，它应该显示什么。

这就像是你告诉手机，水缸满了，所以照片的顶部就是水缸的顶部。

6. 中间点标定：为了确保测量的准确性，你还得在水缸的中间位置做个标定。

这就像是你告诉手机，水缸的中间位置是什么样。

7. 校验：最后，你得检查一下，看看雷达液位计显示的水位是不是准确。

这就像是你检查手机拍的照片，看看水缸的水位是不是和你看到的一样。

好了，标定完成了。

现在，你的雷达液位计就像是有了一双慧眼，能够准确地告诉你水缸里的水位。

这个过程中，你得耐心，就像对待一个新朋友一样，慢慢地，一步步地，让它熟悉你的水缸。

记住，标定雷达液位计，就像是在教一个机器人如何看世界，你得耐心，它才能准确。

所以，下次当你看到雷达液位计在水缸旁边静静地站着，不要觉得它只是个冷冰冰的机器，它可是你了解水缸水位的得力助手呢。

雷达液位计的工作原理雷达液位计是一种常用的液位测量仪器，广泛应用于石油、化工、能源等行业。

它通过利用雷达波的特性来测量液体的高度，从而获得液位信息。

本文将详细介绍雷达液位计的工作原理。

一、原理概述雷达液位计的工作原理基于雷达波的反射和回波时间的测量。

雷达液位计发射出高频的雷达信号，在信号遇到介质表面时，一部分被吸收，一部分被散射，还有一部分会反射回雷达液位计。

通过测量从发射到接收所用的时间，就可以计算液位的高度。

二、发送与接收雷达液位计通过一根天线发射出短脉冲雷达信号，该信号具有很高的频率和较强的穿透力。

信号发送后，经过传输介质，当遇到介质表面时，一部分信号被吸收，一部分信号被散射，一部分信号经过反射回到雷达液位计。

雷达液位计的接收系统会接收到这些回波信号。

三、回波和测量雷达液位计通过分析接收到的回波信号，并记录下来的发射到接收所用的时间，来计算液位的高度。

由于雷达液位计已经事先记录了信号从发射到接收所经过的时间，因此可以根据声速和时间的关系，确定介质的高度。

四、补偿和精度在实际应用中，由于介质表面形状的不规则性、介质的折射率变化等因素的影响，需要进行相应的补偿。

一般来说，雷达液位计会根据介质所具有的特性进行自动的补偿处理，以提高测量的精度。

五、优势和应用雷达液位计具有精确度高、测量范围广、适应性强等优点，被广泛应用于各领域的液位测量中。

在石油、化工、能源行业，雷达液位计可以监测储罐、槽池等液体的高度，实现对液体的实时控制和管理。

六、总结雷达液位计通过利用雷达波的特性，实现对液体高度的测量。

通过发送和接收雷达信号，并计算回波时间，即可得到液位的高度信息。

它的工作原理简单，精度高，适用范围广，被广泛应用于各种液位测量场合。

随着科技的不断进步，雷达液位计的性能也在不断提高，为各行业的工艺控制和安全管理提供了有效的手段。

雷达液位计的检验步骤和方法液位计维护和修理保养以下是雷达液位计的八大检验方法和步骤：1、敲击手压法常常会碰到仪器运行时好时坏的现象，这种现象绝大多数是由于接触不佳或虚焊造成的。

对于这种情况可以接受敲击与手压法。

所谓的“敲击”就是对可能产生故障的部位，通过小橡皮鎯头或其他敲击物轻轻敲打插件板或部件，看看是否会引起出错或停机故障。

所谓“手压”就是在故障显现时，关上电源后对插的部件和插头和座重新用手压牢，再开机试试是否会除去故障。

假如发觉敲打一下机壳正常，再敲打又不正常时，*好先将全部接头重插牢再试，若伤脑筋不成功，只好另想方法了。

2、察看法利用视觉、嗅觉、触觉。

某些时候，损坏了的元件会变色、起泡或显现烧焦的斑点；烧坏的器件会产生一些特别的气味；短路的芯片会发烫；用肉眼也能察看到虚焊或脱焊处。

3、排出法所谓的排出法是通过拔插机内一些插件板、器件来判定故障原因的方法。

当拔除某一插件板或器件后仪表恢复正常，就说明故障发生在那里。

4、替换法要求有两台同型号的仪器或有充分的备件。

将一个好的备品与故障机上的同一元器件进行替换，看故障是否除去。

5、对比法要求有两台同型号的仪表，并有一台是正常运行的。

使用这种方法还要具备必要的设备，例如，万用表、示波器等。

按比较的性质分有，电压比较、波形比较、静态阻抗比较、输出结果比较、电流比较等。

实在方法是：让有故障的仪表和正常仪表在相怜悯况下运行，而后检测一些点的信号再比较所测的两组信号，若有不同，则可以断定故障出在这里。

这种方法要求维护和修理人员具有相当的学问和技能。

6、升降温法有时，仪表工作较长时间，或在夏季工作环境温度较高时就会显现故障，关机检查正常，停一段时间再开机又正常，过一会儿又显现故障。

这种现象是由于个别IC或元器件性能差，高温特性参数达不到指标要求所致。

为了找出故障原因，可接受升降温法。

所谓降温，就是在故障显现时，用棉纤将无水酒精在可能出故障的部位抹擦，使其降温，察看故障是否除去。

雷达液位计技术参数雷达液位计是一种广泛应用于工业生产过程中的液位测量设备，主要用于准确测量各种液体的液位高度。

雷达液位计通过发射微波信号并接收回波来实现液位的测量，具有非接触式测量、高精度、稳定可靠等优点。

本文将从雷达液位计的基本原理、技术参数、适用范围等方面进行详细介绍。

一、雷达液位计的基本原理雷达液位计采用微波波段的电磁波来实现液位的测量，其基本原理是通过发射微波信号，当信号遇到液体表面时，部分信号被反射回接收器，通过测定反射信号的时间延迟和强度来确定液位高度。

雷达液位计的测量不受温度、压力、介质性质等影响，适用于各种液体。

二、雷达液位计的技术参数1. 测量范围：雷达液位计的测量范围一般为0-30米，也可以根据实际使用需求定制更长的测量范围；2. 精度：雷达液位计的精度通常在±3mm以内，即可实现高精度的液位测量；3. 输出信号：雷达液位计通常采用4-20mA/HART输出信号，方便与控制系统进行连接和通信；4. 工作频段：雷达液位计的工作频段通常为6GHz至80GHz，不同频段适用于不同的测量场景；5. 介质类型：雷达液位计适用于各种液体介质，包括腐蚀性介质、高温介质等；6. 环境温度：雷达液位计的工作环境温度通常在-40℃至80℃之间，适用于各种工业环境；7. 防护等级：雷达液位计通常具有IP67或IP68等级的防护等级，适用于恶劣的工业环境。

三、雷达液位计的适用范围雷达液位计广泛应用于石油化工、化工、电力、水处理、制药等领域，适用于各种液体的液位测量，包括腐蚀性介质、高温介质、高粘度介质等。

其非接触式测量特点使其在测量易结壳、易结晶、易泡沫液体时更加适用，可大大提高测量的准确性和稳定性。

雷达液位计作为一种先进的液位测量技术，具有精度高、稳定可靠、适用范围广等特点，广泛应用于各种工业生产领域。

随着科技的不断发展，雷达液位计的性能和功能将继续得到提升，为工业自动化生产提供更加可靠和有效的液位测量解决方案。

第四节雷达液位计一、雷达液位计的测量原理雷达液位计采用发射—反射—接收的工作模式。

雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下：D=CT/2式中D——雷达液位计到液面的距离C——光速T——电磁波运行时间雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。

在脉冲发射暂停期间，天线系统将作为接收器，接收反射波，同时进行回波图像数据处理，给出指示和电信号。

在实际运用中，雷达液位计有两种方式即调频连续波式和脉冲波式。

采用调频连续波技术的液位计，功耗大，须采用四线制，电子电路复杂。

而采用雷达脉冲波技术的液位计，功耗低，可用二线制的24V DC供电，容易实现本质安全，精确度高，适用范围更广。

二、雷达液位计的特点(1)雷达液位计采用一体化设计，无可动部件，不存在机械磨损，使用寿命长。

(2)雷达液位计测量时发出的电磁波能够穿过真空，不需要传输媒介，具有不受大气、蒸气、槽内挥发雾影响的特点。

(3)雷达液位计几乎能用于所有液体的液位测量。

(4)采用非接触式测量，不受槽内液体的密度、浓度等物理特性的影响。

(5)测量范围大，最大的测量范围可达0～35m，可用于高温、高压的液位测量。

(6)天线等关键部件采用高质量的材料，抗腐蚀能力强，能适应腐蚀性很强的环境。

(7)功能丰富，具有虚假波的学习功能。

输入液面的实际液位，软件能自动地标识出液面到天线的虚假回波，排除这些波的干扰。

(8)参数设定方便，可用液位计上的简易操作键进行设定，也可用手操器或装有专用软件的PC机在远程或直接接在液位计的通信端进行设定，十分方便。

3.雷达液位计安装的注意事项典型的雷达液位计配置见图4-4-1。

雷达液位计能否正确测量，依赖于反射波的信号。

如果在所选择安装的位置，液面不能将电磁波反射回雷达天线或在信号波的范围内有干扰物反射干扰波给雷达液位计，雷达液位计都不能正确反映实际液位。

5400C雷达液位计参数1. 引言雷达液位计是一种用于测量储罐或容器内液体的仪器。

它利用雷达波通过液体表面并返回的时间来确定液位高度，从而实现对液体容量的准确测量。

本文将介绍5400C雷达液位计的参数，包括其工作原理、技术特点、性能指标以及适用范围等。

2. 工作原理5400C雷达液位计采用了非接触式测量原理。

它通过发射出的微波信号与物体表面反射回来的信号之间的时间差来计算出物体与传感器之间的距离，从而实现对物体高度（即液位）的测量。

具体而言，雷达液位计会发射出高频微波信号，并追踪该信号在传播过程中与物体表面相互作用后返回的时间。

通过测量这个时间差，可以确定物体与传感器之间的距离。

由于速度恒定且已知，可以根据时间差和速度来计算出物体高度（即液位）。

3. 技术特点3.1 高精度测量5400C雷达液位计具有高精度的测量能力。

它采用先进的微波技术，可以实现毫米级别的液位测量精度。

这种高精度使得它在许多工业领域中得到广泛应用，如石油化工、食品加工、制药等。

3.2 非接触式测量与传统的液位计相比，5400C雷达液位计采用了非接触式测量原理。

它不需要直接接触被测物体，因此可以避免传感器受到污染或腐蚀的问题。

同时，非接触式测量也使得该雷达液位计适用于高温、高压或有毒介质的测量。

3.3 多种信号输出方式5400C雷达液位计提供多种信号输出方式，以满足不同应用场景的需求。

它可以通过4-20mA模拟信号输出、RS485数字信号输出以及开关量报警输出来实现与其他设备的连接和数据传输。

3.4 多种安装方式为了适应不同容器或储罐的安装需求，5400C雷达液位计提供了多种安装方式。

可以选择侧装安装、顶装安装或者插入式安装，以便更好地适应不同场景。

4. 性能指标4.1 测量范围5400C雷达液位计的测量范围通常为0-20米，可根据实际需求进行定制。

4.2 精度该雷达液位计的测量精度通常在±5mm以内，具体精度还与被测介质的特性有关。

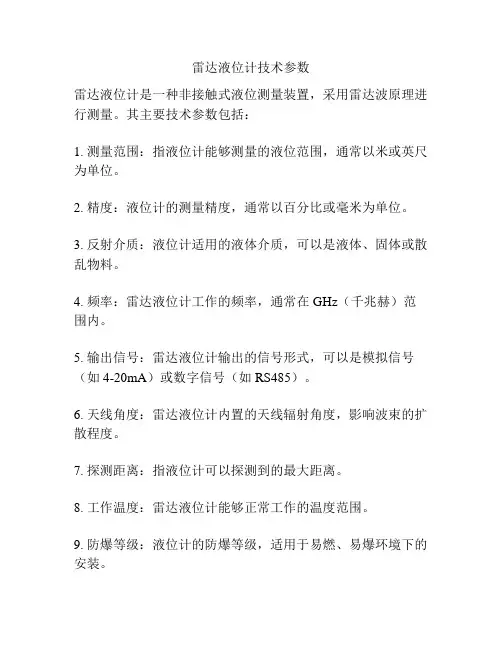

雷达液位计技术参数
雷达液位计是一种非接触式液位测量装置，采用雷达波原理进行测量。

其主要技术参数包括：
1. 测量范围：指液位计能够测量的液位范围，通常以米或英尺为单位。

2. 精度：液位计的测量精度，通常以百分比或毫米为单位。

3. 反射介质：液位计适用的液体介质，可以是液体、固体或散乱物料。

4. 频率：雷达液位计工作的频率，通常在GHz（千兆赫）范围内。

5. 输出信号：雷达液位计输出的信号形式，可以是模拟信号（如4-20mA）或数字信号（如RS485）。

6. 天线角度：雷达液位计内置的天线辐射角度，影响波束的扩散程度。

7. 探测距离：指液位计可以探测到的最大距离。

8. 工作温度：雷达液位计能够正常工作的温度范围。

9. 防爆等级：液位计的防爆等级，适用于易燃、易爆环境下的安装。

10. 接口：雷达液位计的数据通信接口，通常支持Modbus或HART等通信协议。

以上是一些常见的雷达液位计的技术参数，不同型号的液位计具体参数可能会有所不同。

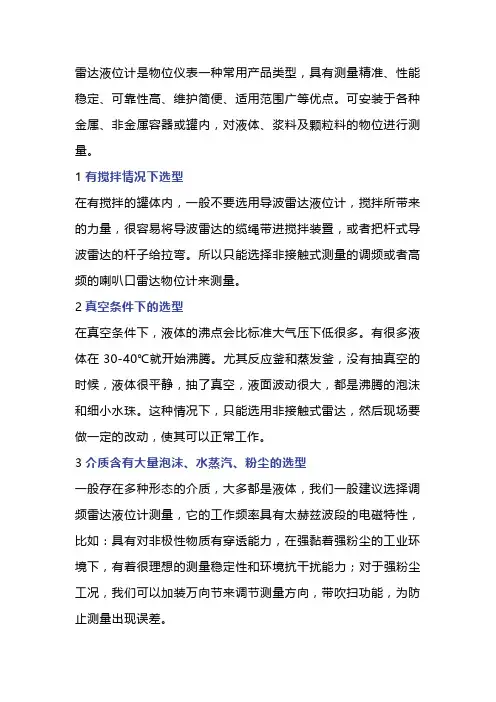

雷达液位计是物位仪表一种常用产品类型，具有测量精准、性能稳定、可靠性高、维护简便、适用范围广等优点。

可安装于各种金属、非金属容器或罐内，对液体、浆料及颗粒料的物位进行测量。

1有搅拌情况下选型在有搅拌的罐体内，一般不要选用导波雷达液位计，搅拌所带来的力量，很容易将导波雷达的缆绳带进搅拌装置，或者把杆式导波雷达的杆子给拉弯。

所以只能选择非接触式测量的调频或者高频的喇叭口雷达物位计来测量。

2真空条件下的选型在真空条件下，液体的沸点会比标准大气压下低很多。

有很多液体在30-40℃就开始沸腾。

尤其反应釜和蒸发釜，没有抽真空的时候，液体很平静，抽了真空，液面波动很大，都是沸腾的泡沫和细小水珠。

这种情况下，只能选用非接触式雷达，然后现场要做一定的改动，使其可以正常工作。

3介质含有大量泡沫、水蒸汽、粉尘的选型一般存在多种形态的介质，大多都是液体，我们一般建议选择调频雷达液位计测量，它的工作频率具有太赫兹波段的电磁特性，比如：具有对非极性物质有穿透能力，在强黏着强粉尘的工业环境下，有着很理想的测量稳定性和环境抗干扰能力；对于强粉尘工况，我们可以加装万向节来调节测量方向，带吹扫功能，为防止测量出现误差。

4工作温度在200℃以上的选型一般工作温度在-40℃-150℃。

但在高温工况下，我们必须选择高温型雷达液位计，来保证雷达液位计能够正常工作。

5选型参数●安装位置开孔位置、距离罐壁的距离、进/出料口的位置、短接管的尺寸及长度、短接管上是否有切断阀（闸阀或球阀）；●储罐结构储罐结构及形状（锥形罐、球罐、反应釜、卧罐、料仓）、罐体的高度及直径、罐内是否有导波管及导波管的直径、储罐内衬的材质、储罐内是否有加热盘管、储罐内是否有内浮顶、储罐内是否有其他障碍物；●测量介质液体：介电常数、泡沫、腐蚀、蒸汽、结晶、介质粘性、温度、压力、液面是否波动；固体：介电常数、粉尘、堆角、进出料速度、是否可以万向吹扫；●连接方式法兰大小、公称压力、密封面要求、是否带配对法兰；●电源要求24V/220V；●信号输出要求 4-20mA或RS-485●电气接口要求尺寸大小：M20*1.5、1/2NPT等；●反应釜反应釜中是否带搅拌、几层搅拌、搅拌扇叶距离罐壁有多远、搅拌器的转速；●供电环境现场电源是否为单独供电、信号电缆是否与高压电缆分开、周围是否有大功率用电设备干扰。

雷达液位计的原理和应用雷达液位计是一种用于测量液体或固体物料的液位高度的仪器。

它利用雷达波的反射原理，通过测量信号的时间延迟来确定液位的高度。

雷达液位计具有高精度、无接触、不受介质性质影响等特点，在工业领域中得到广泛应用。

一、雷达液位计的原理雷达液位计的工作原理基于雷达波的发射与接收，首先通过一个天线发射雷达波，该雷达波会在液体或物料表面上发生反射。

当反射波被接收回来时，雷达液位计会测量信号的时间延迟，从而计算出物料或液体表面与雷达液位计之间的距离。

通过持续测量并计算延迟时间，就可以确定液体或物料的液位高度。

二、雷达液位计的应用雷达液位计在各个工业领域中得到广泛应用，这包括但不限于以下几个方面：1. 石油与化工行业在石油和化工行业中，雷达液位计用于测量各种液体的液位高度，如石油罐、储罐、化学反应器等。

它能够在高温、高压、腐蚀等恶劣环境下稳定工作，满足工业生产的需求。

2. 食品与饮料行业在食品与饮料行业中，雷达液位计被广泛应用于测量各种液体材料的液位高度，如果汁、牛奶、酒精等。

通过对液位进行实时监测，可以确保生产过程的安全与稳定。

3. 钢铁行业在钢铁行业中，雷达液位计可用于监测炼钢过程中的铁水液位，确保铁水的质量和稳定性。

它的高精度、高可靠性使其成为钢铁生产过程中必不可少的仪器之一。

4. 环境保护与水处理在环境保护与水处理领域，雷达液位计被广泛应用于监测水污染物质、污水处理设施中的液位。

通过实时监测，可以及时发现和处理液位异常情况，确保环境和水资源的安全。

5. 其他工业领域雷达液位计还可以应用于其他工业领域，如造纸、电力、医药和冶金等。

它能够满足不同工业场景中的液位测量需求，提供可靠的数据支持。

综上所述，雷达液位计通过利用雷达波的原理，实现了对液位高度的准确测量。

它的应用范围广泛，能够满足各种工业场景中的液位监测需求。

随着科技的不断进步，雷达液位计将会在未来发展中更加智能化和多样化，为工业生产提供更加可靠和高效的液位测量解决方案。

雷达液位计的分类雷达液位计是一种常用的液位测量仪表，通过利用雷达技术来实现对液体或固体物料的液位测量。

根据其工作原理和应用领域的不同，雷达液位计可以分为以下几类。

一、脉冲雷达液位计脉冲雷达液位计是一种常见的液位测量仪表，它利用雷达技术发射脉冲信号，通过测量信号的往返时间来计算液位。

脉冲雷达液位计具有测量范围广、测量精度高、适用于各种介质等优点，广泛应用于化工、石油、食品等行业。

二、连续波雷达液位计连续波雷达液位计是另一种常见的液位测量仪表，它利用雷达技术发射连续的微波信号，并通过测量信号的回波强度来计算液位。

连续波雷达液位计具有对介质影响小、适用于高温、高压等工况的特点，广泛应用于石化、电力、水处理等领域。

三、导波雷达液位计导波雷达液位计是一种利用导波管或导波杆传输雷达信号的液位测量仪表。

它通过测量雷达信号在导波管或导波杆中传播的时间来计算液位。

导波雷达液位计具有适用于高粘度介质、不受气体层干扰等优点，广泛应用于化工、食品、制药等行业。

四、多普勒雷达液位计多普勒雷达液位计是一种利用多普勒效应测量液位的仪表。

它通过测量雷达信号与液体或物料相互作用后的频率变化来计算液位。

多普勒雷达液位计具有对浮动物料的适应性好、能够测量液体流速等特点，广泛应用于石化、粮食、水利等领域。

五、便携式雷达液位计便携式雷达液位计是一种可以随时携带和使用的液位测量仪表。

它通过内置的电池和无线通信模块，可以在需要测量液位的地方进行快速、准确的测量。

便携式雷达液位计广泛应用于野外勘察、临时工程等场合。

雷达液位计是一种广泛应用于工业领域的液位测量仪表。

根据其工作原理和应用领域的不同，雷达液位计可以分为脉冲雷达液位计、连续波雷达液位计、导波雷达液位计、多普勒雷达液位计和便携式雷达液位计等几类。

每种类型的雷达液位计都有其特点和适用范围，用户在选择和使用时应根据实际需求进行合理的选择。

雷达液位计-全球百科非接触式雷达液位计包括脉冲雷达液位计和调频连续波雷达液位计：（1）脉冲雷达液位计利用电子单元通过天线系统发射极窄的微波脉冲，脉冲以光速在空间内传播，当遇到被测量介质阻碍时，部分能量产生反射波形，被天线系统接收。

将发射与接收脉冲之间时间间隔转换为天线系统到被测介质的距离。

这种测量方式由于测量的时间间隔非常小，需采用时间拓展技术，测量精度在5~10mm。

（2）调频连续波雷达液位计利用电子单元产生经频率调制的电磁波信号从天线系统发射，当遇到被测量介质阻碍时，部分能量产生反射波形，被天线系统接收。

将接收的反射信号和发射的瞬时频率信号比较，频率差转换为天线系统到被测介质的距离。

这种测量方式测量精度可达1mm。

以喇叭天线为例，微波的频率越高，波束的聚集性能越好，测量距离越远；波束角小，其喇叭尺寸可越小，不易产生较多的虚假回波，更易于现场的安装使用。

非接触式雷达液位计不易被腐蚀，是黏性、黏稠和腐蚀性液体工况的理想选择。

常用在带有搅拌器的容器中，量程范围可达30~40m。

非接触式雷达液位计的频率可影响其性能。

较低的频率降低对蒸汽、泡沫和天线污染物的灵敏度，而较高的频率可将管嘴、罐壁和干扰物的影响降至最低，始终保持狭窄的雷达波束。

波束宽度与天线尺寸成反比。

给定频率的波束宽度将随着天线尺寸的增加而减少。

非接触式雷达液位计测量特性：（1）无可活动机械部件，维护成本低。

（2）安装方便，支持罐顶安装。

（3）适用于液体、固体、黏稠、腐蚀性介质物位测量。

（4）适用于高温、低温、蒸汽和高压场合。

（5）可使用聚四氟乙烯密封件与过程相隔离。

（6）调频连续波物位计提供更强的微波信号，适用于高精度的物位测量。

（7）储罐内的障碍物如管、加强杆和搅拌器导致虚假回波，大多数变送器均具有精密的软件算法，可屏蔽或忽略这类虚假回波。

非接触式雷达液位计结构由3个部分组成，即雷达变送器、过程密封件和天线。

过程密封件和天线是引导电磁波按预定方向传导的装置，避免能量的球面传播。

雷达液位计技术参数雷达液位计是一种常见的工业流体测量仪器，其通过电磁波的发射和接收来实现对液位的准确测量。

雷达液位计技术参数是评价其性能和适用性的重要标准，下面就对雷达液位计的技术参数进行详细介绍。

1. 测量范围雷达液位计的测量范围通常是指其可以准确测量的液位高度范围。

具体的测量范围通常根据不同的型号和生产厂家而有所不同，一般来说，液位计的测量范围可以从几米到几十米不等。

在选择雷达液位计时，需要根据实际测量液体的高度范围来确定合适的测量范围。

2. 精度精度是雷达液位计的重要技术参数之一，它反映了雷达液位计测量结果与实际液位值之间的偏差。

一般来说，雷达液位计的精度可以达到0.5%~1%FS，其中FS表示满量程。

在应用中，如果对测量精度要求较高，则需要选择相对更高精度的雷达液位计。

3. 输出信号雷达液位计的输出信号通常有模拟信号和数字信号两种类型。

模拟信号一般是4~20mA 电流信号，适用于远距离传输和工业控制系统的接口。

数字信号一般是RS485/RS232接口或者PROFIBUS接口，可以直接连接到计算机或者控制系统进行数据传输和处理。

不同的输出信号类型适用于不同的应用场景，因此在选择雷达液位计时需要考虑其输出信号的类型。

4. 防护等级雷达液位计在不同的工业环境中使用，需要考虑其防护等级，以确保其在恶劣环境下仍能正常工作。

一般来说，雷达液位计的防护等级可以达到IP65、IP66甚至IP67等级，可以满足绝大部分工业场景的需求。

5. 温度范围雷达液位计的工作环境温度范围也是重要的技术参数之一。

不同型号的雷达液位计具有不同的温度范围，一般来说，其工作温度范围可以从-40°C至+100°C不等。

在选择雷达液位计时，需要根据实际工作环境的温度来确定合适的温度范围。

6. 安装方式雷达液位计的安装方式有不同的类型，包括法兰安装、法兰角度调整安装以及吊装安装等。

不同的安装方式适用于不同的测量场景，需要根据具体的安装要求进行选择。

雷达式液位计的工作原理
雷达式液位计是一种先进的液位测量设备，它通过发射雷达波并接收其反射信号来测量液位。

下面将详细介绍其工作原理。

1.发射能量波
雷达式液位计的核心部件是发射器，它负责产生高频的电磁波，通常采用微波或射频（RF）波段。

发射器将电能转换为电磁能，然后通过天线向外发射。

发射的能量波在传播过程中会遇到障碍物，如容器壁或液面，从而发生反射。

2.能量波反射
当能量波遇到液面或容器壁时，一部分能量会被反射回来。

反射回来的能量波会沿着原路返回发射器。

在这个过程中，能量波会经历一定的传播时间，这个时间取决于发射器与障碍物之间的距离。

3.回波接收
发射器在发射能量波的同时也会接收反射回来的回波。

回波信号经过处理后，可以提取出有用的信息，如液面位置、容器内液体的状态等。

4.信号处理
接收到的回波信号需要进行处理，以提取出有用的信息。

处理过程包括放大、滤波、解调等步骤，以恢复出原始的信号。

然后，通过对原始信号进行分析和处理，可以得到液位信息。

5.显示、报警、操作
经过处理的液位信息会被送到显示、报警和操作部分。

显示部分
负责将液位信息以数字或模拟形式显示出来，方便用户查看。

报警部分负责在液位异常时发出报警信号，提醒用户采取相应措施。

操作部分则允许用户通过输入指令来控制雷达式液位计的运行，如调整测量范围、设置报警阈值等。

总之，雷达式液位计通过发射雷达波并接收其反射信号来测量液位。

它具有高精度、高可靠性、非接触式测量等优点，广泛应用于各种工业领域中。

雷达式液位计的工作原理雷达式液位计作为一款非接触式测量仪表，常用于工业废水、酸碱液、石灰浆液及各种食品浆液等各种液体介质的液位测量，同时在石油、水利、医药和建材等领域有很多应用。

而且由于其操作的简易，对恶劣环境的适应性，受到很多行业人员喜好。

其实在工作原理和应用特点如下。

一、雷达式液位仪的工作原理雷达式液位计紧要由雷达探测器（一次表）和雷达显示仪（二次表）构成。

雷达探测器紧要由主体、连接法兰和天线三部分构成。

天线分为喇叭型和直接与波导管连接两种形式。

雷达显示仪供应连接上位计算机的RS—485接口，可以传递液位等参数及报警信号，亦可通过上位计算机对智能雷达显示仪进行掌控。

雷达式探测器接受的是线性调频连续波测距原理：天线发射的微波是频率波线性调制的连续波,当回波被天线接收到时,天线发射频率已经更改。

依据回波与发射波的频率差可以计算出物料面的距离。

FMCW方式测量线路较多而杂,从而测量精准明确度较高,同时干扰回波也较易去除。

雷达探测器的主体中包括微波信号源、信号处理部分。

工作过程中，微波信号源输出一个波幅恒定的线性调频的微波信号，其产生的频率输启程射频率随时间线性加添，当发射出去的连续波碰到液面发射时，发射回来的信号比发射信号滞后了确定时间。

二、雷达式液位计的应用特点1、精准安全节省能源。

雷达液位计在真空、受压状态下都可进行测量，而且精准安全，可塑造性强。

可以不受任何限制，适用于各种场合。

雷达液位计接受材料的化学性、机械性都相当稳定，且材料可以循环利用，具环保功效。

2、连续精准地测量。

由于电磁波的特点，不受环境的影响。

故其测量的应用场合比较广。

雷达液位计的探头与介质表面无接触，属非接触测量，能够精准、快速地测量不同的介质。

探头几乎不受温度、压力、气体等的影响（500℃时影响仅为0.018%，50bar时为0.8%）。

3、适用范围广，几乎可以测量全部介质。

从槽罐体的形状来说，雷达液位计可以对球罐、卧罐、柱形罐、圆柱椎体罐等的液位进行测量；从罐体功能来说，可以对储罐、缓冲罐、微波管、旁通管中的液位进行测量；从被测介质来说，可以对液体、颗粒、料浆等进行测量。
