雷达液位计的原理及使用

雷达液位计原理及使用1.雷达液位计的测量原理雷达液位计采用发射—反射—接收的工作模式.雷达液位计的天线发射出电磁波,这些波经被测对象表面反射后,再被天线接收,电磁波从发射到接收的时间与到液面的距离成正比,关系式如下：D=CT/2 式中D——雷达液位计到液面的距离C——光速T——电磁波运行时间雷达液位计记录脉冲波经历的时间,而电磁波的传输速度为常数,则可算出液面到雷达天线的距离,从而知道液面的液位.在实际运用中,雷达液位计有两种方式即调频连续波式和脉冲波式.采用调频连续波技术的液位计,功耗大,须采用四线制,电子电路复杂.而采用雷达脉冲波技术的液位计,功耗低,可用二线制的24VDC供电,容易实现本质安全,精确度高,适用范围更广.VEGAPULS雷达液位计采用脉冲微波技术,其天线系统发射出频率为、持续时间为的脉冲波束,接着暂停278ns,在脉冲发射暂停期间,天线系统将作为接收器,接收反射波,同时进行回波图像数据处理,给出指示和电信号.2.雷达液位计的特点1雷达液位计采用一体化设计,无可动部件,不存在机械磨损,使用寿命长.2雷达液位计测量时发出的电磁波能够穿过真空,不需要传输媒介,具有不受大气、蒸气、罐内挥发雾影响的特点,能用于挥发的介质如粗苯的液位测量.3雷达液位计几乎能用于所有液体的液位测量.电磁波在液位表面反射时,信号会衰减,当信号衰减过小时,会导致雷达液位计无法测到足够的电磁波信号.导电介质能很好地反射电磁波,对VEGAPULS雷达液位计,甚至微导电的物质也能够反射足够的电磁波.介电常数大于的非导电介质空气的介电常数为也能够保证足够的反射波,介电常数越大,反射信号越强.在实际应用中,几乎所有的介质都能反射足够的反射波.4采用非接触式测量,不受罐内液体的密度、浓度等物理特性的影响.5测量范围大,最大的测量范围可达0~35m,可用于高温、高压的液位测量.6天线等关键部件采用高质量的材料,抗腐蚀能力强,能适应腐蚀性很强的环境.7功能丰富,具有虚假波的学习功能.输入液面的实际液位,软件能自动地标识出液面到天线的虚假回波,排除这些波的干扰.8参数设定方便,可用液位计上的简易操作键进行设定,也可用HART协议的手操器或装有VEGAVisualOperating软件的PC机在远程或直接接在液位计的通信端进行设定,十分方便.3.雷达液位计安装的注意事项雷达液位计能否正确测量,依赖于反射波的信号.如果在所选择安装的位置,液面不能将电磁波反射回雷达天线或在信号波的范围内有干扰物反射干扰波给雷达液位计,雷达液位计都不能正确反映实际液位.因此,合理选择安装位置对雷达液位计十分重要,在安装时应注意以下几点：1雷达液位计天线的轴线应与液位的反射表面垂直.2罐内的搅拌器、罐壁的黏附物和阶梯等物体,如果在雷达液位计的信号范围内,会产生干扰的反射波,影响液位测量.在安装时要选择合适的安装位置,以避免这些因素的干扰.3喇叭型的雷达液位计的喇叭口要超过安装孔的内表面一定的距离>10mm.棒式液位计的天线要伸出安装孔,安装孔的长度不能超过100mm.对于圆型或椭圆型的容器,应装在离中心为1/2RR为容器半径距离的位置,不可装在圆型或椭圆型的容器顶的中心处,否则雷达波在容器壁的多重反射后,汇集于容器顶的中心处,形成很强的干扰波,会影响准确测量.4对液位波动较大的容器的液位测量,可采用附带旁通管的液位计,以减少液位波动的影响.安装完毕以后,可以用装有VEGAVisualOperating软件的PC机观察反射波曲线图,来判断液位计安装是否恰当,如不恰当,则进一步调整安装位置,直到满意为止.对于有些安装位置无法避免的干扰波,还可利用VEGAPULS雷达液位计识别虚假波的功能,液位计能根据实际液位标识出干扰反射波,并存于雷达液位计的内部数据库,使雷达液位计在数据处理时能识别这些干扰波,去除这些干扰反射波的影响,保证测量的准确性.4.雷达液位计的维护雷达液位计主要由电子元件和天线构成,无可动部件,在使用中的故障极少.使用中偶尔遇到的问题是,贮槽中有些易挥发的有机物会在雷达液位计的喇叭口或天线上结晶,对它们只要定期检查和清理即可,维护量少.在日常维护中,可以用PC机装有VEGAVisualOperating软件远程观察反射波曲线图,对于后来可能新产生的干扰波,可以利用液位计有识别虚假波的功能,除去这些干扰反射波的影响,保证准确测量.。

雷达液位计的工作原理雷达液位计是一种常用于测量液体或固体容器内液位高度的仪器，其工作原理基于雷达技术。

雷达液位计通过发送雷达波束，接收并分析回波信号来确定液位高度，具有高精度、可靠性高和适应性强的特点。

1. 工作原理概述雷达液位计的工作原理类似于雷达测距。

它通过发送雷达波束，当波束遇到容器内的液体或固体物质时，会发生反射。

接收器可以接收到反射回来的雷达波，并根据回波的时间延迟来确定液位高度。

2. 发射器和接收器雷达液位计包含一个发射器和一个接收器。

发射器负责产生雷达波束，并将其发送至容器内。

接收器则用于接收反射回来的波束并测量回波的时间延迟。

3. 频率和功率雷达液位计使用的雷达波频率通常在1至100 GHz之间。

波束的功率取决于测量所需的范围和环境条件。

一般情况下，较短的范围需要较高的功率。

4. 反射和回波当雷达波束遇到液体或固体物质时，发生反射并产生回波。

液位计接收器接收到这些回波，并分析回波的属性来确定液体或物质的高度。

5. 时间延迟和液位测量雷达液位计通过测量回波的时间延迟来确定液位高度。

回波的时间延迟取决于发射器发射雷达波根据液体或物质的位置，经过空气传播的时间，以及回到接收器的时间。

根据时间延迟，液位计可以计算出液位高度。

6. 算法和精度雷达液位计使用特定的算法来处理回波信号，并将其转换为液位高度。

这些算法可以通过降噪、滤波和校准等方式提高测量的精度和准确度。

7. 应用领域雷达液位计广泛应用于工业和商业领域。

例如，在石油化工行业中，雷达液位计可用于测量储罐内的油品水平；在食品加工行业中，它可用于监测罐内的液体或固体食品的容量。

总结：雷达液位计是一种基于雷达技术的仪器，通过发送和接收雷达波束来测量液体或固体容器内的液位高度。

它的工作原理是利用回波的时间延迟来确定液位，并通过特定的算法来处理回波信号，提高测量的精度和准确度。

雷达液位计具有高精度、可靠性高和适应性强的特点，广泛应用于各个领域。

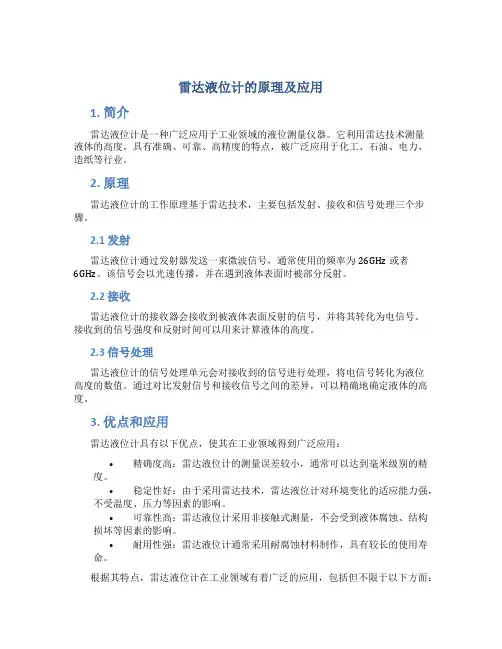

雷达液位计的原理及应用1. 简介雷达液位计是一种广泛应用于工业领域的液位测量仪器。

它利用雷达技术测量液体的高度，具有准确、可靠、高精度的特点，被广泛应用于化工、石油、电力、造纸等行业。

2. 原理雷达液位计的工作原理基于雷达技术，主要包括发射、接收和信号处理三个步骤。

2.1 发射雷达液位计通过发射器发送一束微波信号，通常使用的频率为26GHz或者6GHz。

该信号会以光速传播，并在遇到液体表面时被部分反射。

2.2 接收雷达液位计的接收器会接收到被液体表面反射的信号，并将其转化为电信号。

接收到的信号强度和反射时间可以用来计算液体的高度。

2.3 信号处理雷达液位计的信号处理单元会对接收到的信号进行处理，将电信号转化为液位高度的数值。

通过对比发射信号和接收信号之间的差异，可以精确地确定液体的高度。

3. 优点和应用雷达液位计具有以下优点，使其在工业领域得到广泛应用：•精确度高：雷达液位计的测量误差较小，通常可以达到毫米级别的精度。

•稳定性好：由于采用雷达技术，雷达液位计对环境变化的适应能力强，不受温度、压力等因素的影响。

•可靠性高：雷达液位计采用非接触式测量，不会受到液体腐蚀、结构损坏等因素的影响。

•耐用性强：雷达液位计通常采用耐腐蚀材料制作，具有较长的使用寿命。

根据其特点，雷达液位计在工业领域有着广泛的应用，包括但不限于以下方面：3.1 化工在化工行业中，液位的准确测量对生产过程的稳定运行至关重要。

雷达液位计可以用来测量化工处理槽、反应釜等设备中的液位，实现对液体的实时监测和控制。

3.2 石油石油行业中的储油罐、油井等设备需要进行液位的监测。

雷达液位计可以通过非接触式的测量方式，准确地测量油罐内的油位，实现对石油储存和运输过程的监控。

3.3 电力在电力行业中，液位的测量在电厂的冷却系统、锅炉和脱硫装置等设备中起着重要作用。

雷达液位计可以实时监测冷却液的液位，保证设备的正常运行和安全。

3.4 造纸造纸过程中，液体的液位控制对于纸张的质量和成型效果至关重要。

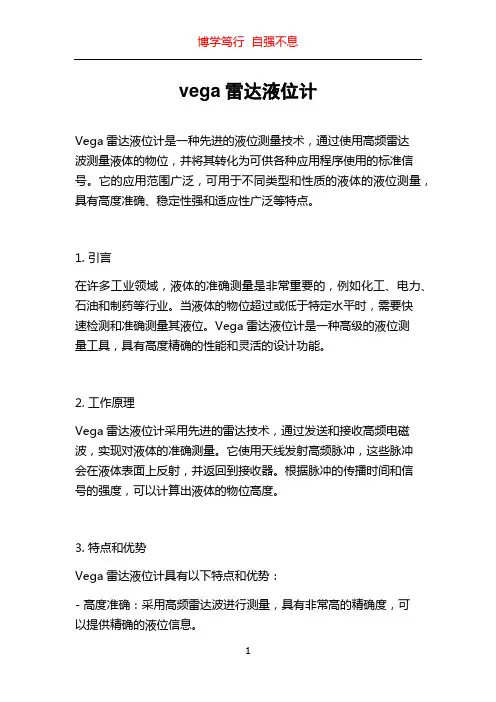

vega雷达液位计Vega雷达液位计是一种先进的液位测量技术，通过使用高频雷达波测量液体的物位，并将其转化为可供各种应用程序使用的标准信号。

它的应用范围广泛，可用于不同类型和性质的液体的液位测量，具有高度准确、稳定性强和适应性广泛等特点。

1. 引言在许多工业领域，液体的准确测量是非常重要的，例如化工、电力、石油和制药等行业。

当液体的物位超过或低于特定水平时，需要快速检测和准确测量其液位。

Vega雷达液位计是一种高级的液位测量工具，具有高度精确的性能和灵活的设计功能。

2. 工作原理Vega雷达液位计采用先进的雷达技术，通过发送和接收高频电磁波，实现对液体的准确测量。

它使用天线发射高频脉冲，这些脉冲会在液体表面上反射，并返回到接收器。

根据脉冲的传播时间和信号的强度，可以计算出液体的物位高度。

3. 特点和优势Vega雷达液位计具有以下特点和优势：- 高度准确：采用高频雷达波进行测量，具有非常高的精确度，可以提供精确的液位信息。

- 稳定性强：无受温度、压力和湿度变化等因素的影响，可以稳定地工作。

- 适应性广泛：适用于不同类型和性质的液体，如水、油、酸碱溶液等。

- 高可靠性：液位计采用先进的技术和材料制造，具有长寿命和可靠性。

- 易于安装和维护：液位计的安装和维护非常简单，不需要复杂的操作和设备。

4. 应用领域Vega雷达液位计广泛应用于各种行业，包括但不限于以下几个领域：- 石油和天然气行业：用于油罐的液位测量，以及储罐和管道中液体的监测。

- 化学工业：用于酸碱溶液、溶剂和液态化学品的液位管理。

- 制药行业：液体药品的生产和储存中的液位测量。

- 食品和饮料行业：用于液态食品、饮料和酒精饮品的液位测量。

- 污水处理：监控污水处理过程中的水位和液体浓度。

- 电力行业：用于锅炉、蓄电池和冷却塔的液位测量。

- 渔业和航海领域：监测船只油箱和液体货物的储存与管理。

5. Vega雷达液位计的安装与维护Vega雷达液位计的安装和维护非常简单。

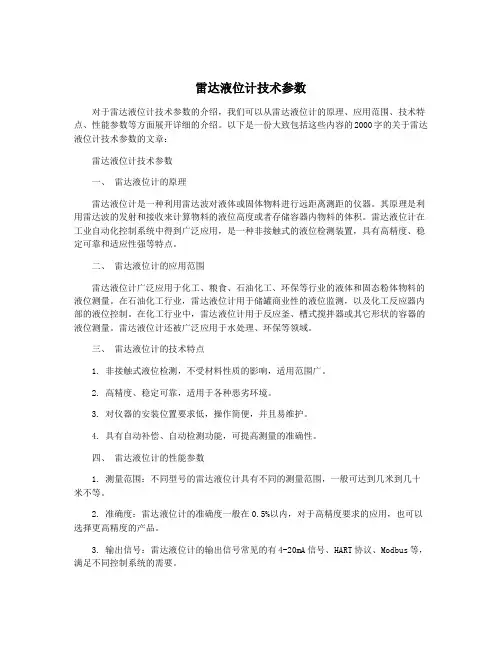

雷达液位计技术参数对于雷达液位计技术参数的介绍，我们可以从雷达液位计的原理、应用范围、技术特点、性能参数等方面展开详细的介绍。

以下是一份大致包括这些内容的2000字的关于雷达液位计技术参数的文章：雷达液位计技术参数一、雷达液位计的原理雷达液位计是一种利用雷达波对液体或固体物料进行远距离测距的仪器。

其原理是利用雷达波的发射和接收来计算物料的液位高度或者存储容器内物料的体积。

雷达液位计在工业自动化控制系统中得到广泛应用，是一种非接触式的液位检测装置，具有高精度、稳定可靠和适应性强等特点。

二、雷达液位计的应用范围雷达液位计广泛应用于化工、粮食、石油化工、环保等行业的液体和固态粉体物料的液位测量。

在石油化工行业，雷达液位计用于储罐商业性的液位监测，以及化工反应器内部的液位控制。

在化工行业中，雷达液位计用于反应釜、槽式搅拌器或其它形状的容器的液位测量。

雷达液位计还被广泛应用于水处理、环保等领域。

三、雷达液位计的技术特点1. 非接触式液位检测，不受材料性质的影响，适用范围广。

2. 高精度、稳定可靠，适用于各种恶劣环境。

3. 对仪器的安装位置要求低，操作简便，并且易维护。

4. 具有自动补偿、自动检测功能，可提高测量的准确性。

四、雷达液位计的性能参数1. 测量范围：不同型号的雷达液位计具有不同的测量范围，一般可达到几米到几十米不等。

2. 准确度：雷达液位计的准确度一般在0.5%以内，对于高精度要求的应用，也可以选择更高精度的产品。

3. 输出信号：雷达液位计的输出信号常见的有4-20mA信号、HART协议、Modbus等，满足不同控制系统的需要。

4. 加工介质：雷达液位计适用于多种介质，包括液体、粉末、颗粒等，对于不同介质，可选择不同的天线和频段的产品。

5. 工作温度：雷达液位计的工作温度一般在-40℃~+150℃之间，对于极端环境有特殊需求的应用，也可以选择专门的产品型号。

6. 供电方式：雷达液位计通常采用交流电源、直流电源，也有一些产品使用无线供电方式。

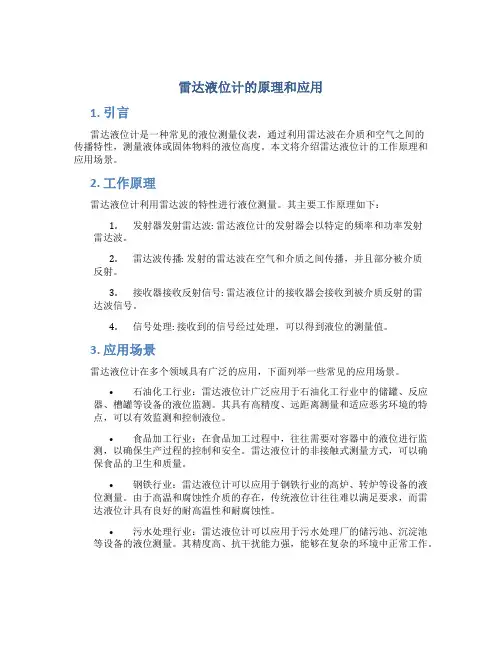

雷达液位计的原理和应用1. 引言雷达液位计是一种常见的液位测量仪表，通过利用雷达波在介质和空气之间的传播特性，测量液体或固体物料的液位高度。

本文将介绍雷达液位计的工作原理和应用场景。

2. 工作原理雷达液位计利用雷达波的特性进行液位测量。

其主要工作原理如下：1.发射器发射雷达波: 雷达液位计的发射器会以特定的频率和功率发射雷达波。

2.雷达波传播: 发射的雷达波在空气和介质之间传播，并且部分被介质反射。

3.接收器接收反射信号: 雷达液位计的接收器会接收到被介质反射的雷达波信号。

4.信号处理: 接收到的信号经过处理，可以得到液位的测量值。

3. 应用场景雷达液位计在多个领域具有广泛的应用，下面列举一些常见的应用场景。

•石油化工行业：雷达液位计广泛应用于石油化工行业中的储罐、反应器、槽罐等设备的液位监测。

其具有高精度、远距离测量和适应恶劣环境的特点，可以有效监测和控制液位。

•食品加工行业：在食品加工过程中，往往需要对容器中的液位进行监测，以确保生产过程的控制和安全。

雷达液位计的非接触式测量方式，可以确保食品的卫生和质量。

•钢铁行业：雷达液位计可以应用于钢铁行业的高炉、转炉等设备的液位测量。

由于高温和腐蚀性介质的存在，传统液位计往往难以满足要求，而雷达液位计具有良好的耐高温性和耐腐蚀性。

•污水处理行业：雷达液位计可以应用于污水处理厂的储污池、沉淀池等设备的液位测量。

其精度高、抗干扰能力强，能够在复杂的环境中正常工作。

•电力行业：在火电站、核电站等电力生产设备中，需要对液体储罐的液位进行实时监测。

雷达液位计能够实现远距离测量，提供准确的液位信息，帮助运行人员及时调整操作。

4. 优势和不足雷达液位计作为一种液位测量仪表，具有以下优势和不足。

4.1 优势•非接触式测量：雷达液位计采用非接触式测量方式，无需直接接触液体或固体物料，避免了污染或损坏的风险。

•高精度测量：雷达液位计具有高精度的测量能力，可以实现精确的液位监测和控制。

雷达液位计的工作原理雷达液位计是一种常用的液位测量仪器，广泛应用于石油、化工、能源等行业。

它通过利用雷达波的特性来测量液体的高度，从而获得液位信息。

本文将详细介绍雷达液位计的工作原理。

一、原理概述雷达液位计的工作原理基于雷达波的反射和回波时间的测量。

雷达液位计发射出高频的雷达信号，在信号遇到介质表面时，一部分被吸收，一部分被散射，还有一部分会反射回雷达液位计。

通过测量从发射到接收所用的时间，就可以计算液位的高度。

二、发送与接收雷达液位计通过一根天线发射出短脉冲雷达信号，该信号具有很高的频率和较强的穿透力。

信号发送后，经过传输介质，当遇到介质表面时，一部分信号被吸收，一部分信号被散射，一部分信号经过反射回到雷达液位计。

雷达液位计的接收系统会接收到这些回波信号。

三、回波和测量雷达液位计通过分析接收到的回波信号，并记录下来的发射到接收所用的时间，来计算液位的高度。

由于雷达液位计已经事先记录了信号从发射到接收所经过的时间，因此可以根据声速和时间的关系，确定介质的高度。

四、补偿和精度在实际应用中，由于介质表面形状的不规则性、介质的折射率变化等因素的影响，需要进行相应的补偿。

一般来说，雷达液位计会根据介质所具有的特性进行自动的补偿处理，以提高测量的精度。

五、优势和应用雷达液位计具有精确度高、测量范围广、适应性强等优点，被广泛应用于各领域的液位测量中。

在石油、化工、能源行业，雷达液位计可以监测储罐、槽池等液体的高度，实现对液体的实时控制和管理。

六、总结雷达液位计通过利用雷达波的特性，实现对液体高度的测量。

通过发送和接收雷达信号，并计算回波时间，即可得到液位的高度信息。

它的工作原理简单，精度高，适用范围广，被广泛应用于各种液位测量场合。

随着科技的不断进步，雷达液位计的性能也在不断提高，为各行业的工艺控制和安全管理提供了有效的手段。

雷达液位计技术参数雷达液位计是一种广泛应用于工业生产过程中的液位测量设备，主要用于准确测量各种液体的液位高度。

雷达液位计通过发射微波信号并接收回波来实现液位的测量，具有非接触式测量、高精度、稳定可靠等优点。

本文将从雷达液位计的基本原理、技术参数、适用范围等方面进行详细介绍。

一、雷达液位计的基本原理雷达液位计采用微波波段的电磁波来实现液位的测量，其基本原理是通过发射微波信号，当信号遇到液体表面时，部分信号被反射回接收器，通过测定反射信号的时间延迟和强度来确定液位高度。

雷达液位计的测量不受温度、压力、介质性质等影响，适用于各种液体。

二、雷达液位计的技术参数1. 测量范围：雷达液位计的测量范围一般为0-30米，也可以根据实际使用需求定制更长的测量范围；2. 精度：雷达液位计的精度通常在±3mm以内，即可实现高精度的液位测量；3. 输出信号：雷达液位计通常采用4-20mA/HART输出信号，方便与控制系统进行连接和通信；4. 工作频段：雷达液位计的工作频段通常为6GHz至80GHz，不同频段适用于不同的测量场景；5. 介质类型：雷达液位计适用于各种液体介质，包括腐蚀性介质、高温介质等；6. 环境温度：雷达液位计的工作环境温度通常在-40℃至80℃之间，适用于各种工业环境；7. 防护等级：雷达液位计通常具有IP67或IP68等级的防护等级，适用于恶劣的工业环境。

三、雷达液位计的适用范围雷达液位计广泛应用于石油化工、化工、电力、水处理、制药等领域，适用于各种液体的液位测量，包括腐蚀性介质、高温介质、高粘度介质等。

其非接触式测量特点使其在测量易结壳、易结晶、易泡沫液体时更加适用，可大大提高测量的准确性和稳定性。

雷达液位计作为一种先进的液位测量技术，具有精度高、稳定可靠、适用范围广等特点，广泛应用于各种工业生产领域。

随着科技的不断发展，雷达液位计的性能和功能将继续得到提升，为工业自动化生产提供更加可靠和有效的液位测量解决方案。

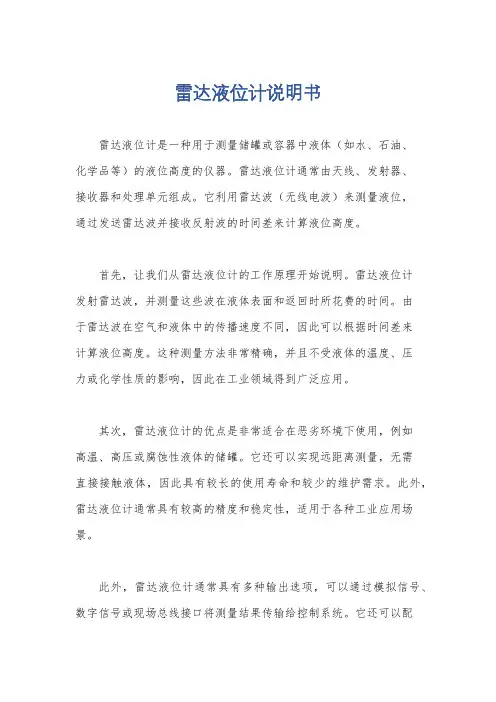

雷达液位计说明书
雷达液位计是一种用于测量储罐或容器中液体（如水、石油、
化学品等）的液位高度的仪器。

雷达液位计通常由天线、发射器、
接收器和处理单元组成。

它利用雷达波（无线电波）来测量液位，
通过发送雷达波并接收反射波的时间差来计算液位高度。

首先，让我们从雷达液位计的工作原理开始说明。

雷达液位计
发射雷达波，并测量这些波在液体表面和返回时所花费的时间。

由
于雷达波在空气和液体中的传播速度不同，因此可以根据时间差来
计算液位高度。

这种测量方法非常精确，并且不受液体的温度、压
力或化学性质的影响，因此在工业领域得到广泛应用。

其次，雷达液位计的优点是非常适合在恶劣环境下使用，例如
高温、高压或腐蚀性液体的储罐。

它还可以实现远距离测量，无需
直接接触液体，因此具有较长的使用寿命和较少的维护需求。

此外，雷达液位计通常具有较高的精度和稳定性，适用于各种工业应用场景。

此外，雷达液位计通常具有多种输出选项，可以通过模拟信号、数字信号或现场总线接口将测量结果传输给控制系统。

它还可以配
备各种附件，如防爆外壳、加热器、搅拌器等，以适应不同的工艺要求和环境条件。

最后，雷达液位计的安装和维护也需要注意一些事项。

安装时应确保天线与液体表面之间没有障碍物，以确保准确的测量。

在使用过程中，需要定期检查天线和电子元件的工作状态，并注意清洁和维护设备，以确保其正常运行。

总的来说，雷达液位计是一种高精度、稳定性强、适应性广泛的液位测量仪器，适用于各种工业场合的液位监测和控制。

希望以上内容能够帮助你更好地了解雷达液位计的相关信息。

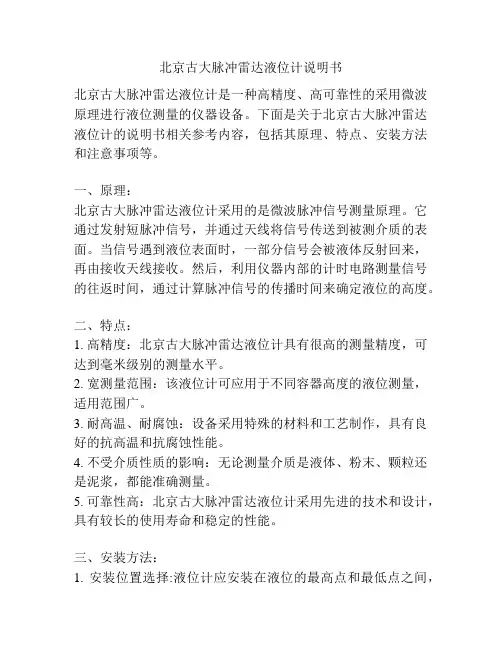

北京古大脉冲雷达液位计说明书北京古大脉冲雷达液位计是一种高精度、高可靠性的采用微波原理进行液位测量的仪器设备。

下面是关于北京古大脉冲雷达液位计的说明书相关参考内容，包括其原理、特点、安装方法和注意事项等。

一、原理：北京古大脉冲雷达液位计采用的是微波脉冲信号测量原理。

它通过发射短脉冲信号，并通过天线将信号传送到被测介质的表面。

当信号遇到液位表面时，一部分信号会被液体反射回来，再由接收天线接收。

然后，利用仪器内部的计时电路测量信号的往返时间，通过计算脉冲信号的传播时间来确定液位的高度。

二、特点：1. 高精度：北京古大脉冲雷达液位计具有很高的测量精度，可达到毫米级别的测量水平。

2. 宽测量范围：该液位计可应用于不同容器高度的液位测量，适用范围广。

3. 耐高温、耐腐蚀：设备采用特殊的材料和工艺制作，具有良好的抗高温和抗腐蚀性能。

4. 不受介质性质的影响：无论测量介质是液体、粉末、颗粒还是泥浆，都能准确测量。

5. 可靠性高：北京古大脉冲雷达液位计采用先进的技术和设计，具有较长的使用寿命和稳定的性能。

三、安装方法：1. 安装位置选择:液位计应安装在液位的最高点和最低点之间，同时还要考虑到设备维修和保养的便利性。

2. 安装要求:设备需要与容器顶部相连，确保仪器与容器之间没有遮挡物，以保证信号正常传输。

3. 电源连接:将设备与电源连接，确保电源的稳定输出，防止电源波动影响仪器的正常工作。

4. 天线安装:安装设备时，需将天线正确安装在指定位置，并确保天线方位调整准确，以保证测量的准确性。

四、注意事项：1. 安装前需仔细阅读使用说明书，并根据要求进行正确的操作。

2. 安装过程中，应注意设备与容器之间的连接，确保安全可靠。

3. 设备在工作过程中应避免受到外力的撞击和振动，以免影响测量的准确性。

4. 定期进行维护和保养工作，包括清洁设备表面、检查电源以及校准液位计等。

5. 在维修和保养时，应断开电源并采取必要的安全措施，以避免意外事故发生。

雷达液位计是一种利用雷达技术测量液体或固体物体高度的设备。

其工作原理基于雷达波的发射和接收，通过测量波的时间延迟和频率变化来确定目标的位置。

以下是雷达液位计的一般结构和工作原理：
结构组成：
1. 天线： 雷达液位计包含一个天线，用于发射和接收雷达波。

天线的设计通常影响到雷达系统的性能。

2. 发射器： 发射器产生雷达波并将其发送到目标物体表面。

3. 接收器： 接收器负责接收从目标表面反射回来的雷达波。

4. 信号处理器：接收到的信号由信号处理器进行处理，计算出目标物体与雷达的距离。

5. 显示器/输出装置：最终的距离数据通过显示器或其他输出装置呈现给用户，通常以液位高度的形式显示。

工作原理：
1. 波的发射： 雷达液位计通过天线发射一束短脉冲的雷达波。

2. 波的传播： 发射的雷达波在空气中传播，当遇到液体或固体目标表面时，一部分波会被反射回来。

3. 波的接收： 天线接收反射回来的波，并将信号送至信号处理器。

4. 时间延迟测量： 信号处理器测量发射到接收的时间延迟，这是由于波在空气中传播的时间和反射回来的时间。

5. 频率变化测量： 如果目标物体在运动，其运动会导致反射回来的波的频率发生变化（多普勒效应），这也可以用于测量液位。

6. 距离计算： 通过时间延迟和可能的频率变化，雷达液位计计算出目标物体与雷达之间的距离。

雷达液位计在工业和环境监测中得到广泛应用，因其非接触式、高精度、适用于各种介质的特点而受到青睐。

e+h导波雷达液位计说明书摘要：1.e+h 导波雷达液位计概述2.e+h 导波雷达液位计的工作原理3.e+h 导波雷达液位计的特点4.e+h 导波雷达液位计的应用领域5.e+h 导波雷达液位计的安装与维护正文：一、e+h 导波雷达液位计概述e+h 导波雷达液位计是一种采用导波雷达技术来测量液体或固体物位的仪表。

它通过发射能量波（一般为脉冲信号），并接收反射的能量波来测量物位高度。

e+h 导波雷达液位计具有高精度、高可靠性、易于安装和维护等特点，广泛应用于各种工业领域。

二、e+h 导波雷达液位计的工作原理e+h 导波雷达液位计的工作原理如下：1.发射装置发射能量波，能量波在波导管中传输。

2.能量波遇到障碍物（如液体表面）后反射，反射的能量波由波导管传输至接收装置。

3.接收装置接收反射信号，并根据测量能量波运动过程的时间差来确定物位变化情况。

三、e+h 导波雷达液位计的特点1.高精度：e+h 导波雷达液位计具有较高的测量精度，能够满足各种工业场合的要求。

2.高可靠性：采用先进的导波雷达技术，具有出色的抗干扰能力和较长的使用寿命。

3.较强的适应性：适用于各种液体、固体物位的测量，可广泛应用于不同场合。

4.易于安装和维护：e+h 导波雷达液位计结构简单，安装方便，且维护成本较低。

四、e+h 导波雷达液位计的应用领域e+h 导波雷达液位计广泛应用于以下领域：1.工业生产过程：如高贮仓、高煤仓或堆场等测量场合。

2.石油、化工、冶金等行业：用于测量各种液体、固体物位。

3.环保领域：如水位监测、污水处理等。

五、e+h 导波雷达液位计的安装与维护1.安装：选择合适的安装位置，保证能量波能顺利传输到接收装置，并避免安装在有较强干扰的环境中。

2.维护：定期检查导波雷达液位计的运行状况，发现问题及时处理。

雷达液位计的工作原理及应用范围雷达液位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

雷达液位计的工作原理雷达液位计是通过天线系统发射较窄的微量脉冲，脉冲在触及到被测介质表面后，被反射回波回来，再次被天线系统接受，通过精准计算来回的时间差，后转换成液位信号，显示出来。

其适用范围包括以下场合:(1)雷达液位计可用于易燃、易爆、强腐蚀性等介质的液位测量，适用于大型立罐和球罐等测量。

(2)雷达液位计适用于从真空到几兆帕的压力，从零下到200?℃的过程温度到采用高温天线时可达400?℃。

(3)仪表的精度分为工业测量级和计量级精度，可满足不同测量要求和计量的要求。

(4)采用不同的安装方式来满足球罐、拱顶罐、内浮顶罐和外浮顶罐的测量要求。

各种型号的雷达液位计的性能各有特色，应根根据使用要求、被测介质的温度、压力、腐蚀特性和使用空间尺寸等具体工况来分析确定适合选用的型号。

如配备不同的天线可以满足各种测量要求，常用的锥体天线可用于安装在缓冲罐和储罐的罐顶或其导波管上，适用大测量范围的测量场所，而抛物面天线适用于液相与固相料位的测量场所，并可用于长距离的测量，小的喇叭天线则适用于小型容器，平面天线则适用于多种工况。

另外，由于雷达液位计是采用测空高的方法来得到液位高度的，就是说测量自罐顶测量参考点到液面的距离。

用参照高度（计量零点至参照点到液面的距离）减去空高可以得到罐内液位高度的实际值。

储罐内液体静压力、温度的改变都会引起参照高度的随机变化，导致测量误差。

所以在实际使用需要准确计量的场合，雷达液位计与多点温度计以及压力变送器共同组成大罐液位计量系统。

精品资料欢迎下载。

雷达液位计工作原理及特点
1、工作原理
雷达液位计，采用发射-反射-接收的工作模式。

由雷达天线发射出电磁波，经被测对象表面反射后，再被雷达天线接收。

雷达液位计到被测对象表面的距离与雷达天线从发射出电磁波到接收到雷达回波的时间与成正比例关系，关系式如下：D=CT/2 (1)。

式中：D—雷达液位计到液面的距离；C—光速；T—电磁波运行时间。

2、雷达液位计的特点
雷达液位计采用的是一体化设计，没有可动部件，无机械磨损，具有使用寿命长等优点。

雷达液位计发出的雷达波能够穿过真空，不需要传输媒介，雷达液位计的测量不受蒸汽、大气以及挥发性介质的影响，可以用在具有挥发性介质如粗苯等液位的测量，适用于绝大多数液位的测量。

导电的介质甚至是微导电的介质都能够反射足够的电磁波信号。

对于非导电的介质，当介电常数大于1.5时，就能反射足够的雷达波被液位计检测到，介电常数越大的介质，雷达反射波信号也越强。

雷达液位计为非接触式仪表，不受罐内介质的密度、浓度等物理特性的影响。

测量范围广，最大可以达到70m，也可以用在具有高温、高压等环境的液位测量。

雷达液位计的关键部分如天线等采用高质量的材料，具有很强的抗腐蚀能力，所以可以用于强腐蚀性环境中。

雷达液位计具有根据用户输入的仪表参数，自动地识别出虚假回波的
功能，可以通过软件、手操器或简易操作键等排除这些干扰波。

雷达液位计可用自带的简易操作键在液位计上的进行大部分参数设定，也可以根据液位计的型号，使用相应的FF或HART协议的通讯器，远程或者在本地进行通讯设定，操作方便快捷。

雷达液位计的应用及故障处理分析摘要：雷达液位计在石油化工测量领域得到发挥着重要的作用。

为了使雷达液位计在化工领域发挥出更大的作用，必须重视雷达液位计的故障问题，要深入现场，了解故障的成因，并提出具体的故障解决措施，才能保雷达液位计高效、稳定的运行。

本文介绍雷达液位计的工作原理及特点，雷达液位计的安装要求，并对常见的故障进行分析。

关键词：雷达；液位计；原理构成；故障分析雷达液位计是一种高可靠性的非接触式液位测量仪器。

非接触测量法是近年来测量物位的主要方法。

全面解决了原标准插入式仪器检测元件大多易被介质污染和腐蚀的诸多问题。

此外，它的雷达波可以穿透许多泡沫或烟雾和蒸汽介质，而不受环境变化的影响，并能可靠地测量其液位的准确值。

因此，雷达液位计在石油石化行业得到了广泛的应用。

由于被测对象的复杂性，特别是在生产过程中，由于容器内的电机搅拌和容器内的加热材料蒸汽引起的泥浆飞溅，雷达液位计的故障频率很高，仪表维护量很大，对生产设备影响很大。

1雷达液位计的工作原理及特点1.1 雷达液位计的工作原理雷达液位计的基本测量原理由发射、反射和接收三部分组成。

雷达传感器的天线以波束的形式发射雷达信号。

采用微波脉冲测量方法。

不同的距离对应不同的对象级别。

反射的回波信号仍由天线接收。

雷达信号适用于连续、非接触脉冲信号，能在金属容器中正常工作。

一般来说，微波脉冲的发射时间间隔为1s，频率为2.5MHz。

反射信号将在回波图上反射。

回波图可以在很短的时间内（十亿分之一秒）放大和定位回波信号，然后准确、仔细地分析和处理这些信号。

雷达液位计发出的微波脉冲能量很低，不会威胁人体健康。

它需要在各种金属和非金属容器中传播。

它不仅可以测量立式罐内的液位，还可以连续测量颗粒和浆液的液位。

是一种适用性强的液位计。

雷达液位计一般由发射机和天线组成。

不同型号的接收机和天线有一定的差异。

因此，在使用雷达液位计时，相关单位不能忽视这一问题，要注意不同雷达液位计的工艺条件，使雷达液位计发挥理想的应用效果。

雷达液位计的工作原理
雷达液位计是一种常用的工业测量仪器，它利用雷达波来测量容器内液体的高度，广泛应用于石油化工、化工、食品、医药等行业。

它的工作原理主要包括发射、接收和处理三个步骤。

首先，雷达液位计通过天线发射雷达波，雷达波沿着天线的方向传播，当遇到
容器内的液体时，一部分雷达波会被液体反射回来。

根据雷达波的传播速度和反射回来的时间，雷达液位计可以计算出液体的高度。

其次，接收部分接收到反射回来的雷达波信号，并将其转化为电信号。

接收到
的信号强度与液位高度成正比，因此可以通过测量信号强度来确定液位高度。

最后，处理部分对接收到的信号进行处理，通过内部算法计算出液位高度，并
将结果显示在液晶屏上或输出到控制系统中。

雷达液位计的工作原理基于雷达波的特性，利用雷达波在空气和液体介质中传
播的速度不同来测量液位高度。

由于雷达波在空气中的传播速度是已知的，因此可以通过测量雷达波在空气和液体中传播的时间来计算出液位高度。

除了测量液位高度外，雷达液位计还可以测量液体的密度、温度等参数，并且
具有抗干扰能力强、测量精度高、适应性强等优点。

因此，在工业生产中得到了广泛的应用。

总之，雷达液位计是一种利用雷达波测量液体高度的仪器，其工作原理简单清晰，测量精度高，抗干扰能力强，适应性广泛，是工业生产中不可或缺的重要工具。

导波雷达液位计的原理及应用
导波雷达液位计的工作原理是基于脉冲式雷达原理。

当发射器发出脉
冲信号时，该信号会被天线发射到物体表面。

一部分能量会被物体表面反
射回来，被接收器接收并转换为电信号。

然后，接收器会将接收到的信号
发送到信号处理器进行分析和计算。

根据在物体表面反射回来的信号的时
间延迟，可以计算出物体的液位或位置。

导波雷达液位计在工业领域有广泛的应用。

它可以用于测量各种液体
或固体物质的液位或位置，例如石油、化工、食品等行业。

导波雷达液位
计可以用于储罐、槽、管道等容器的液位或位置监测，能够准确地实时测
量液体或固体物质的液位高度。

此外，导波雷达液位计还可以应用于流量
计控制系统中，实现流量控制和报警功能。

它还可以用于液位监测和控制
系统中，实现液位监测和控制功能。

导波雷达液位计的应用优势主要体现在以下几个方面：首先，它具有
很高的测量精度和稳定性，能够实现对液位或位置的准确测量。

其次，导
波雷达液位计能够适应较恶劣的工作环境，具有较强的防腐蚀和抗干扰能力。

再次，导波雷达液位计采用非接触式测量方式，不会受到物体的形状、材料和表面特性的影响，因此适用范围广。

此外，导波雷达液位计还可以
实现远程监测和控制，减少人工操作，提高工作效率。

总之，导波雷达液位计是一种高精度、可靠性强的液位或位置测量仪器。

它的工作原理是基于脉冲式雷达技术，可以适用于各种工业应用场景。

导波雷达液位计在提高生产效率、降低成本和保护环境等方面具有重要的
应用前景。

雷达式液位计的工作原理雷达式液位计作为一款非接触式测量仪表，常用于工业废水、酸碱液、石灰浆液及各种食品浆液等各种液体介质的液位测量，同时在石油、水利、医药和建材等领域有很多应用。

而且由于其操作的简易，对恶劣环境的适应性，受到很多行业人员喜好。

其实在工作原理和应用特点如下。

一、雷达式液位仪的工作原理雷达式液位计紧要由雷达探测器（一次表）和雷达显示仪（二次表）构成。

雷达探测器紧要由主体、连接法兰和天线三部分构成。

天线分为喇叭型和直接与波导管连接两种形式。

雷达显示仪供应连接上位计算机的RS—485接口，可以传递液位等参数及报警信号，亦可通过上位计算机对智能雷达显示仪进行掌控。

雷达式探测器接受的是线性调频连续波测距原理：天线发射的微波是频率波线性调制的连续波,当回波被天线接收到时,天线发射频率已经更改。

依据回波与发射波的频率差可以计算出物料面的距离。

FMCW方式测量线路较多而杂,从而测量精准明确度较高,同时干扰回波也较易去除。

雷达探测器的主体中包括微波信号源、信号处理部分。

工作过程中，微波信号源输出一个波幅恒定的线性调频的微波信号，其产生的频率输启程射频率随时间线性加添，当发射出去的连续波碰到液面发射时，发射回来的信号比发射信号滞后了确定时间。

二、雷达式液位计的应用特点1、精准安全节省能源。

雷达液位计在真空、受压状态下都可进行测量，而且精准安全，可塑造性强。

可以不受任何限制，适用于各种场合。

雷达液位计接受材料的化学性、机械性都相当稳定，且材料可以循环利用，具环保功效。

2、连续精准地测量。

由于电磁波的特点，不受环境的影响。

故其测量的应用场合比较广。

雷达液位计的探头与介质表面无接触，属非接触测量，能够精准、快速地测量不同的介质。

探头几乎不受温度、压力、气体等的影响（500℃时影响仅为0.018%，50bar时为0.8%）。

3、适用范围广，几乎可以测量全部介质。

从槽罐体的形状来说，雷达液位计可以对球罐、卧罐、柱形罐、圆柱椎体罐等的液位进行测量；从罐体功能来说，可以对储罐、缓冲罐、微波管、旁通管中的液位进行测量；从被测介质来说，可以对液体、颗粒、料浆等进行测量。

雷达液位计说明书雷达液位计是一种用来测量液体或固体物料在容器中的液位高度的设备。

它利用雷达技术，通过发射和接收微波信号来确定液位的位置。

雷达液位计具有精确、稳定、可靠的特点，广泛应用于石油化工、食品饮料、环保水处理等行业。

一、雷达液位计的工作原理雷达液位计通过发送微波信号，并接收反射回来的信号来测量液位的高度。

它利用微波信号在空气和液体之间的传播速度不同，从而得到液位的位置。

雷达液位计常用的工作频率为6-26GHz，可以适用于不同液体和固体物料的测量。

二、雷达液位计的组成结构1.天线：用于接收和发送微波信号的天线部分，一般采用小角度射频天线，能够准确地捕捉到微波信号的回波。

2.微波发射器和接收器：负责发送和接收微波信号，通过发射和接收微波信号的强度和时间来测量液位的高度。

3.处理器：接收到来自微波发射器和接收器的信号后，通过处理器对信号进行计算和分析，得到液位的高度。

4.显示器：将处理器处理后的信号转化为数字或者模拟形式，显示出液位的高度。

5.供电系统：为雷达液位计提供供电，常用的供电方式有交流电和直流电两种。

三、雷达液位计的优点1.高精度：雷达液位计具有测量精度高，可达到毫米级别的特点。

能够准确地测量液体或固体物料在容器中的液位高度。

2.稳定可靠：由于采用了雷达技术，雷达液位计具有抗干扰性强的特点。

即使在复杂的工作环境中，也能保持稳定和可靠的测量结果。

3.非接触测量：雷达液位计采用无线信号的方式进行测量，无需接触测量物料。

这样可避免了传统测量方法中可能会造成物料污染或堵塞的问题。

4.适用范围广：雷达液位计适用于各种液体和固体物料的测量，如油品、饮料、污水等。

在石油化工、食品饮料、环保水处理等行业中具有广泛的应用。

四、雷达液位计的安装和维护1.安装位置要选在离液体或固体物料较远且不易受到干扰的位置。

2.安装时要注意天线与容器之间的间距，以免影响测量结果。

3.维护时要定期清洁天线和控制器，确保其正常工作。
