2011CAD考题

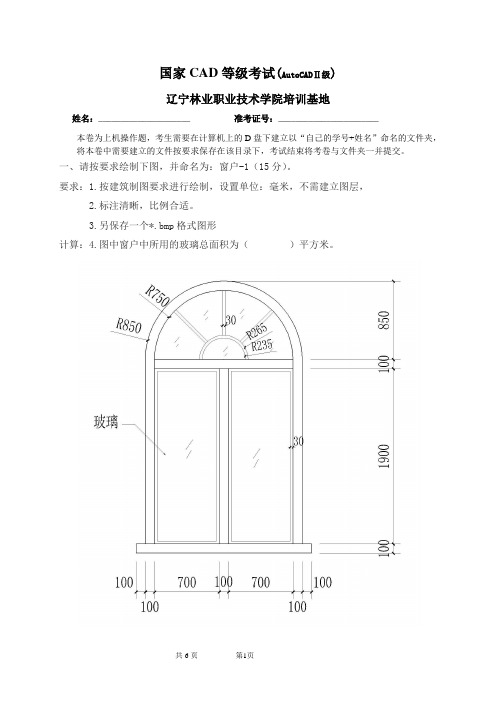

国家CAD等级考试(AutoCADⅡ级)辽宁林业职业技术学院培训基地姓名：_____________________ 准考证号：_______________________本卷为上机操作题，考生需要在计算机上的D盘下建立以“自己的学号+姓名”命名的文件夹，将本卷中需要建立的文件按要求保存在该目录下，考试结束将考卷与文件夹一并提交。

一、请按要求绘制下图，并命名为：窗户-1（15分）。

要求：1.按建筑制图要求进行绘制，设置单位：毫米，不需建立图层，2.标注清晰，比例合适。

3.另保存一个*.bmp格式图形计算：4.图中窗户中所用的玻璃总面积为（）平方米。

二、用绘图命令和图形编辑命令绘制下面的楼梯平面图。

（20分）要求：1.按建筑制图要求绘制下图，并命名为：楼梯-2；2.建立轴线层，红色，线型为center，线宽0；楼梯层，绿色，线型为continuous，线宽0；墙体层，白色，线型为continuou s，线宽3；标注层，品红，线型为continuous，线宽0；3.轴线符号要求利用属性图块的方式进行操作：4.适当调整标注样式和文字样式。

5.保存一个同名*.DWT文件。

要求：1.按建筑制图要求进行绘制；2.建立轮廓层，白色，线型为continuous，线宽0.3；填充层，黄色，线型为continuous，线宽0；标注层，红色，线型为continuous，线宽0；3.填充比例合适，标注清晰，图形正确。

4.另保存一个*.jpg格式图形。

要求：1.按建筑制图要求进行绘制；2.建立轮廓层，黄色，线型为continuous，线宽0；钢筋层，红色，线型为continuous，线宽0.5；3. 适当调整标注样式，图形正确。

五、用绘图命令和图形编辑命令绘制下面的图形（30分）要求：1.按建筑制图的要求绘制以下图形，并命名为：建筑-5；2. 建立轴线层，红色，线型为center，线宽0；（适当调整线型比例）墙体层，白色，线型为continuous，线宽0.3；门窗层，白色，线型为continuous，线宽0；3.标注：平面图不需要进行尺寸标注，按要求绘制正确即可；立面图及剖面图中的标高必须标注，并要求利用属性图块的方式来进行操作。

《AUTOcad 2004》试题 第1页 共1页 1密封线内不要答题重庆市经贸中等专业学校 2011平时测试卷子 1、AutoCAD 用户图形文件默认的文件名后缀是____________。

2、按CAD/CAM 系统的应用领域分类，可将CAD/CAM 系统分为______CAD/CAM 、______CAD/CAM 、______CAD/CAM 、______CAD/CAM 、______CAD/CAM 、______CAD/CAM 和______CAD/CAM 等。

3、在计算机辅助设计中，基本图元主要包括点、______、______、圆弧、______、椭圆弧和______等，其中______根据不同的算法又有Bezier 曲线、B 样条曲线和非均匀有理B 样条曲线。

4、标注一般可分为三种基本的标注类型，分别为：______、______和______。

5、 A4图纸的大小是:________________A3图纸的大小是:_________________。

6、 在文字的输入时，以下符号怎样输入：Φ_________±_________°_________ 7、在阵列操作过程中,R 为_____________，P 为_______________。

三、判断题： 1、在一个图层上只能画一种线型。

( ) 2、画线（Line ）命令是一个连续命令。

( ) 4、在中文版AutoCAD 2004 中，要打开或关闭栅格，可使用F3快捷键（） 5、世界坐标系又称相对坐标系，它是一个固定不变的坐标系。

() 6、DXF 图形文件格式是由微软公司开发的。

( ) 7、在机械制图中，常使用“绘图”/“圆”命令中的三点子命令绘制连接弧。

8、图形是由图形元素组成的，而图形元素就是指图形的几何信息。

( ) 9、 多线可以直接倒角或倒圆。

（ ） 10、 默认图层为0层，它是可以删除的。

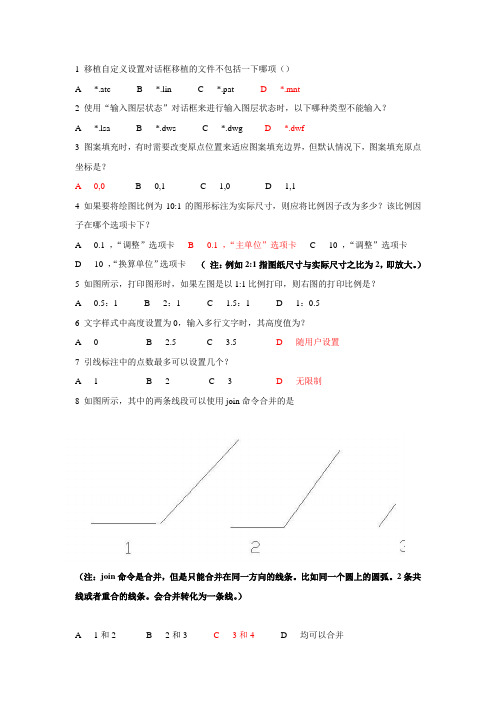

1 移植自定义设置对话框移植的文件不包括一下哪项（）A *.atcB *.linC *.patD *.mnt2 使用“输入图层状态”对话框来进行输入图层状态时，以下哪种类型不能输入？A *.lsaB *.dwsC *.dwgD *.dwf3 图案填充时，有时需要改变原点位置来适应图案填充边界，但默认情况下，图案填充原点坐标是？A 0,0B 0,1C 1,0D 1,14 如果要将绘图比例为10:1的图形标注为实际尺寸，则应将比例因子改为多少？该比例因子在哪个选项卡下？A 0.1 ，“调整”选项卡B 0.1 ，“主单位”选项卡C 10 ，“调整”选项卡D 10 ，“换算单位”选项卡（注：例如2:1指图纸尺寸与实际尺寸之比为2，即放大。

）5 如图所示，打印图形时，如果左图是以1:1比例打印，则右图的打印比例是？A 0.5：1B 2：1C 1.5：1D 1：0.56 文字样式中高度设置为0，输入多行文字时，其高度值为？A 0B 2.5C 3.5D 随用户设置7 引线标注中的点数最多可以设置几个？A 1B 2C 3D 无限制8 如图所示，其中的两条线段可以使用join命令合并的是（注：join命令是合并，但是只能合并在同一方向的线条。

比如同一个圆上的圆弧。

2条共线或者重合的线条。

会合并转化为一条线。

）A 1和2B 2和3C 3和4D 均可以合并9 使用Scale命令缩放图形时，在提示输入比例时，输入r，然后指定缩放的参照长度分别为1、2，则缩放后的比例值为？A 2B 1C 0.5D 410 在命令行中输入“Zoom”，执行【缩放】命令。

在命令行“指定窗口角点，输入比例因子（nX或nXP），或[全部（A）/中心点（C）/动态（D）/范围（E）/上一个（P）/比例（S）/窗口（W）]<实时>：”提示下，输入什么数值，该图形相对于当前视图缩小一半。

A 2xB 2nxpC 0.5xD 0.5nxp11 要用“多行文本编辑器”中输入水平分隔线的3分之1，下列正确的是：A 1/3B 1#3C 1^3D autocad中没有该格式的分数12 设置多行文字高度为5，注释比例为1:2，在模型空间中添加文字高度值为？A 5B 10C 2.513 起点（0,0），端点（20,20），切向为30度的圆弧，其弧长为？A 28.61B 27.13C 26.54D 29.3114如图所示，图中的两个小圆半径相等，则A的值应为A 31.94B 31.91C 31.97D 以上答案都不正确15 如图所示，使用默认的ansi31图案填充时，剖面线的角度是多少？A 0B 45C 90D 13516 绘制如图所示图形，其中标注为L的两段距离相等，求L值。

说明：本试卷共五大题，共4页，将答案直接写在试卷上。

一、选择题(每个2分，共20分)1、修剪线条的命令是：（b）（a）FILLET （b）TRIM（c）LINE （d）OFFSET2、要从键盘上输入命令，只需在“命令：“提示下输入（c）形式的命令名（a）小写字母（b）大写字母（c）或（a）或(b)或两者结合（d）不能通过键盘输入命令3、AutoCAD使用的样板文件的扩展名是（b）（a）dwg （b）dwt（c）dwk （d）tem4、BREAK命令用于（c）（a）延伸对象（b）修剪对象（c）打断对象（d）对齐对象5、使用“两点(2P)”选项画圆时，两点间的距离等于（c）（a）圆周长（b）半径（c）直径（d）弦长6、在进行夹点编辑时，通常圆有（a）个夹点（a）5 （b）4（c）3 （d）27、COPY命令的简写为（b）（a）C （b）CP（c）CO （d）其他8、要取消AutoCAD命令，应按下（d）（a）Ctrl+A （b）Ctrl+X （c）Ctrl+A（d）ESC （e）Ctrl+Enter9、绘制实线时，选择第二点后，会出现（d）（a）屏幕上什么也没有出现（b）提示输入实线宽度（c）绘制线段并终止命令（d）绘制第一线段并提示输入下一点10、定距等分点用（ a ）命令（a）DIVIDE （b）MEASURE（c）DIST （d）LIST二、判断题(每题1分，共10分)1、所有的图层都能被删除。

（n）2、没有封闭的图形也可以直接填充。

（y）3、单独的一根线也可以通过修剪来删除。

（n）4、正交功能打开时就只能画水平或垂直的线段。

（y）5、命令不能改变圆弧的长度。

（n）6、RECTANG命令可在屏幕上绘出带有一定线宽和圆角的实体。

（√）7、除0层外，用户自定义的图层均可被冻结。

（y）8、AutoCAD标注角度尺寸时，尺寸数字无法水平书写。

（n）9、在执行PAN命令将物体移动位置后，其坐标保持不变。

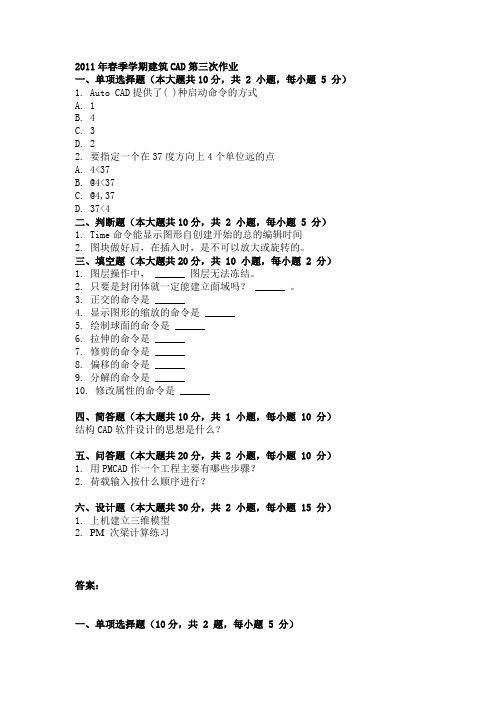

2011年春季学期建筑CAD第三次作业一、单项选择题（本大题共10分，共 2 小题，每小题 5 分）1. Auto CAD提供了( )种启动命令的方式A. 1B. 4C. 3D. 22. 要指定一个在37度方向上4个单位远的点A. 4<37B. @4<37C. @4,37D. 37<4二、判断题（本大题共10分，共 2 小题，每小题 5 分）1. Time命令能显示图形自创建开始的总的编辑时间2. 图块做好后，在插入时，是不可以放大或旋转的。

三、填空题（本大题共20分，共 10 小题，每小题 2 分）1. 图层操作中， ______ 图层无法冻结。

2. 只要是封闭体就一定能建立面域吗？ ______ 。

3. 正交的命令是 ______4. 显示图形的缩放的命令是 ______5. 绘制球面的命令是 ______6. 拉伸的命令是 ______7. 修剪的命令是 ______8. 偏移的命令是 ______9. 分解的命令是 ______10. 修改属性的命令是 ______四、简答题（本大题共10分，共 1 小题，每小题 10 分）结构CAD软件设计的思想是什么？五、问答题（本大题共20分，共 2 小题，每小题 10 分）1. 用PMCAD作一个工程主要有哪些步骤？2. 荷载输入按什么顺序进行？六、设计题（本大题共30分，共 2 小题，每小题 15 分）1. 上机建立三维模型2. PM次梁计算练习答案：一、单项选择题（10分，共 2 题，每小题 5 分）1. B2. A二、判断题（10分，共 2 题，每小题 5 分）1. √2. ×三、填空题（20分，共 10 题，每小题 2 分）1.参考答案：默认解题方案：图层操作中，默认图层无法冻结。

评分标准：每空一分2.参考答案：不是解题方案：建立面域的条件评分标准：每空一分3.参考答案：ORTHO解题方案：ORTHO评分标准：每空一分4.参考答案：ZOOM解题方案：ZOOM评分标准：每空一分5.参考答案：SPHERE解题方案：SPHERE评分标准：每空一分6.参考答案：STRETCH解题方案：STRETCH评分标准：每空一分7.参考答案：TRIM解题方案：TRIM评分标准：每空一分8.参考答案：OFFSET解题方案：OFFSET评分标准：每空一分9.参考答案：EXPLODE解题方案：EXPLODE评分标准：每空一分10.参考答案：CHANGE解题方案：CHANGE评分标准：每空一分四、简答题（10分，共 1 题，每小题 10 分）0.参考答案：结构CAD软件设计的思想有两种，一种是“参数”法，根据设计的要求，目标，从工程数据库中由计算机查出相应的参数，作出初步设计，再由人工修改，最后完成设计；一种是“参照”法，参照过去的设计方法，设计模式来完成设计。

2011《CAD专业》模拟题国际职业技能（IPS）培训认证项目IPS培训认证《Auto CAD》模拟卷一、选择题1.AutoCAD中不可以设置“自动隐藏”特性的对话框是（A）A．“选项”对话框B．“设计中心”对话框C．“特性”对话框D．“工具选项板”对话框2.在AutoCAD中设置文字样式可以有很多效果，除了（B ）A．垂直B．水平C．颠倒D．反向3.扩展名为（D ）A．dwgB．dxfC．dwtD．dws4.联机设计中心可以浏览计算机、网络、甚至是Internet 上各种图形信息，以下哪项是其不能浏览查看的（ B ）A．标准部件块B．零部件制造工艺C．CAD库和产品信息D．制造商目录5.有关AutoCAD幻灯片论述不正确的是（D ）A．幻灯片是图形的快照B．幻灯片是一个图形文件C．可以查看幻灯片D．可以在对话框中创建图像控件菜单6.在一个图形文件中布局的个数（ B ）A．只能1个B．必须等于模型空间个数C．不超过5个D．根据用户需求设定7.一条直线通过两点（0，0，0）和（1，1，0），另外一条直线通过两点（1，1，1）和（1，0，0），两条直线间的最短距离是（C ）A．0.6124B．0.5774C．0.6014D．0.56248.AutoLISP基于简单易学而又功能强大的LISP编程语言，它是一种（ C ）A．自然语言B．需要编译的计算机语言C．表处理语言D．面向对象的编程语言9.应用对象编组进行构造选择集时（D）A．组内的对象必须多于一个B．必须填写组说明C．如果编组为可选择，则选择该编组中的一个对象将会选择整个编组D．分解编组将删除组内对象10.在图形文件的一个布局中，视口的个数（ D ）A．只能1个B．不超过4个C．不超过5个D．根据用户需求设定11.下列哪个项目不能用块属性管理器进行修改（D）A．属性的可见性B．属性文字如何显示C．属性所在的图层和属性行的颜色、宽度及类型D．属性的个数12.“清除屏幕”会隐藏窗口中除绘图区域、菜单栏和命令行以外的任何内容，在当前用户界面和清除屏幕之间切换的方法是（A）A．按 CTRL+0（零）组合键B．激活“视图”|“清除屏幕”选项C．按 CTRL+2组合键D．F5功能键13.使用极轴追踪绘图模式时，必须指定（ A ）A．增量角B．附加角C．基点D．长度14.可以在布局中指定打印区域相对于图纸左下角的偏移量以调整打印区域相对图纸的位置（ B ）A．偏移量必须是正B．偏移量可以是正值也可以是负值C．必须设定偏移量D．偏移量单位是毫米15.创建对象编组和定义块的不同在于（ C ）A．是否定义名称B．是否选择包含对象C．是否有基点D．是否有说明16.Autodesk公司推出AutoCAD 1.0版本的时间是（ B ）A．1977B．1982C．1988D．199717.命名打印样式表使用直接指定给对象和图层的打印样式，可以使图形中的每个对象以不同颜色打印，其扩展名为（B）考生答题不得超过此密封线国际职业技能（IPS）培训认证项目A．bp3B．stbC．ctbD．pcp18.从选择的选择集中去除对象，可以按住以下哪个键进行去除对象选择（ B ）A．EscB．ShiftC．CtrlD．Alt19.用旋转命令“rotate”旋转对象时（ B ）A．必须指定旋转角度B．必须指定旋转基点C．必须使用参考方式D．可以在三维空间旋转对象20.应用圆角命令“offset”对一条多段线进行圆角操作是（ B ）A．可以一次指定不同圆角半径B．如果一条弧线段隔开两条相交的直线段，将删除该弧线段而替代指定半径的圆角C．必须分别指定每个相交处D．圆角半径可以任意指定21.在审阅草图时不需要精确的比例（ C ）A．随意指定打印比例B．用1：1打印C．使用“按图纸空间缩放”选项打印D．系统自定义打印比例22.在AutoCAD中应用文字查找和替换功能，确定查找范围不能包括（ C ）A．文字对象B．块属性值C．图形文件名称D．超链接23.AutoCAD VBA和VB(Visual Basic) 的主要区别在于（ B ）A．VB是Microsoft开发的B．VBA与AutoCAD在同一操作空间运行C．VBA运行速度更快D．VB是可视化编程环境24.在对三维实体进行圆角操作时，如果希望同时选择一组相切的边进行圆角，应该选择以下哪个选项（B）A．半径(R)B．链(C)C．多段线(P)D．修剪(T)25.应用延伸命令“extend”进行对象延伸时（B ）A．必须在二维空间中延伸B．可以在三维空间中延伸C．可以延伸封闭线框D．可以延伸文字对象26.在AutoCAD中默认存在的命名图层过滤器不包括（ C ）A．显示所有图层B．显示所有使用图层C．显示所有打印图层D．显示所有依赖于外部参照的图层27.作为绘制圆弧的选项，“S，C，E”的含义是（ B ）A．起点、圆心、端点B．第2点、继续，延伸C．第2点、圆心、终点D．起点、继续、终点28.为了切换打开和关闭正交模式，可以按功能键（ A ）A．F8B．F3C．F4D．F229.定义文字样式时，符合国标“GB”要求的大字体是（A）A．gbcbig.shxB．chineset.shxC．txt.shxD．bigfont.shx30.不是环形阵列定义阵列对象数目和分布方法的是（ C ）A．项目总数和填充角度B．项目总数和项目间的角度C．项目总数和基点位置D．填充角度和项目间的角度31.用干涉命令“interfere”可以创建实体的公共部分，如果希望同时检查多个实体，最好（A）A．把所有实体对象选成单个选择集B．把所有实体对象选成两个选择集C．逐个选择每个实体对象D．两两选择实体对象32.拉伸命令“stretch”拉伸对象时，不能（ A ）A．把圆拉伸为椭圆B．把正方形拉伸成长方形C．移动对象特殊点D．整体移动对象33.圆环是填充环或实体填充圆，即带有宽度的闭合多段线，用圆环命令“donut”创建圆环对象时（ A ）A．必须指定圆环圆心B．圆环内径必须大于0C．外径必须大于内径D．运行一次圆环命令只能创建一个圆环对象34.AutoCAD 2004在网络方面有很多改进，以下哪个不是（C ）A．许可证借用B．许可证超时C．网络会议D．网络展开35.在AutoCAD中用椭圆命令“ellipse”确定以下参数不能创建椭圆对象的是（C）A．中心点、一个轴端点和另一半轴长度B．中心点、一个轴端点和旋转角度C．中心点、一个轴端点和离心率D．等轴测圆心和其半径二、多项选择题1．Web图形格式(dwf)文件中控制显示的功能为（AB ）A．打开和关闭图层B．激活命名视图C．冻结和解冻图层D．锁定和解锁图层2．在AutoCAD中可以通过以下方法改变一个系统变量的值（ACD ）A．在命令行输入系统变量名，然后键入新的值B．右击，从快捷菜单中选择系统变量，然后键入新的值C．在某些对话框中改变复选框的状态D．在下拉菜单中，选择“工具”|“查询”|“设置变量”进行变量设置3．透视图和平行投影之间的差别是（ABD ）A．透视图取决于相机和目标点之间的距离B．透视图中不能进行平移和缩放视图操作C．平行投影不能进行平移和缩放视图操作D．实际平行线在平行投影中还保持平行，而在透射图中可能不再平行4．线框模型描绘三维对象的骨架，其包括以下模型信息（AB ）A．点B．线C．面D．体A．5．可以缩放视图的显示范围而有不改变图形中对象实际大小的方法是（AB ）A．绘图区域右击选“缩放”选项实时缩放B．缩放命令“zoom”C．缩放命令“sCAle”D．缩放AutoCAD文件窗口6．选用路径创建拉伸实体时，对路径对象有很多限制，包括（AB ）A．路径不能与轮廓共面B．路径不能具有太高的曲率区域C．路径的一个端点必须在轮廓平面上D．路径的一个端点处必须与轮廓所在的平面垂直7．使用“revolve”命令创建旋转实体时，定义旋转轴的方法包括（ABCD ）A．X轴或A轴B．直线C．多段线D．两个指定的点8．在AutoCAD中可应用面域/质量特性命令“mAssprop”进行查询的对象包括（CD ）A．三维线框模型B．三维表明模型C．三维实体模型D．面域9．在AutoCAD中激活帮助系统的方法有（ABCD ）A．按F1键B．在命令行中输入“？”然后Enter键C．在命令行中输入“help”然后Enter键D．对话框中单击“帮助”按钮10．为了创建一个封闭的多段线线框，可以用以下方法（ABD ）A．用多段线命令“pline”直接绘制B．用多段线编辑命令“pedit”把已经存在的线框转换为多段线C．把一个面域分解成多段线线框D．用边界命令“boundrA”创建多段线线框11．在布局空间中创建的对象（AC ）A．仅在布局空间显示B．仅在模型空间显示C．当从布局访问模型空间时，可创建模型空间对象D．不能创建对象三、判断题1．AutoCAD可以进行三维实体造型。

7．常见的外圆的加工方法有和。

6．加工质量包含_ 加工精度__和_ 表面质量__两个方面的内容。

3．平面磨削方式有_周边磨削和_端面磨削两种，相比较而言__周边磨削__的加工精度和表面质量更高，但生产率较低。

4．精加工大致有三个阶段，它们是切削阶段、半切削阶段和光整阶段。

1、轴类零件在加工中多数用的是中心孔，因为外圆的是轴的中心线，这样既符合基准原则，又符合基准原则。

2. 把工艺过程的有关内容和操作方法等按一定的格式用文件的形式规定下来的工艺文件，称之为__ __ 。

1.把仅列出主要工序名称的简略工艺过程称为__ __。

2. 获得零件形状精度的方法有_ __法、_ __法和_ __ 法。

3. 在制造过程中所使用的基准，被称之为_装配基准_ __ 。

4. 工件在加工过程后如果其形状误差与毛坯相类似，这种误差被称之为_ ___。

6．切削用量三要素是指切削速度、进给量和背吃刀量。

工件表面有硬皮时，应采用顺铣法加工…………………………（）3．硬质合金浮动镗刀能修正孔的位置误差………………………（）5．磨削硬材料应选择高硬度的砂轮……………………………………（）7．在淬火后的工件上通过刮研可以获得较高的形状和位置精度。

…………（）9．超精加工能提高加工表面的位置精度。

…………………………（）10．铰孔能提高孔的尺寸精度及降低表面粗糙度，还能修正孔的位置精度。

…（）11．滚压后零件的形状精度、位置精度只取决于前道工序。

………（）3、采用双支承引导的镗床夹具，由于加工时镗杆与镗床主轴采用浮动联接，因此镗孔的精度主要取决于镗床夹具的精度。

（）4．研磨能提高加工表面的位置精度………………………………（）4、为了减少误差复映，对加工精度的影响，可通过提高毛坯的精度和多次走刀。

（）1.刀具的标注角度随着刀具的安装条件和进给量的大小变化而变化。

………………（）2.六点定位原理中，在工件的某一坐标方向布置一个支承点不能限制工件这一方向的移动自由度，因为工件还可向反方向移动。

2011年春季期期末考试《autoCAD》试题（考试时间90分钟满分100分）一、选择题：（每题1分，共30分）1、不影响图层显示的图层操作有（）Ａ、关闭图层Ｂ、冻结图层Ｃ、锁定图层Ｄ、以上都是2、ＡutoCAD中输入符号度“º”的代码是（）Ａ、%%ＣＢ、%%ＤＣ、%%ＰＤ、%%O3、下面的哪个操作可以完成移动、复制、旋转和缩放所选对象的多种编辑功能（）A、MOVEB、ROTAEC、C、COPYD、MOCORO4、直线AB长为100，与X轴平行，A点的绝对直角坐标为（10，10），B点在A点右侧，B点相对坐标是（）A、（110，10）B、（10，110）C、（@100，0）D、（@0，100）5、直线AB长为100，与X轴平行，A点的绝对直角坐标为（10，10），B点在A点右侧，B点相对极坐标是（）A、（110，10）B、（100〈0）C、（@100〈0）D、A、B、C都可以6、保存块的应用以下（）操作。

A、WBLOCKB、BLOCKC、INSERTD、MINSERT7、调用画圆命令的“相切，相切，相切”选项，即用3个相切条件画圆的方法是( )A、菜单法B、命令按钮法C、在命令行输入画加圆命令D、任意方法8、UCS是一种坐标系图标，属于（）A、世界坐标系B、用户坐标系C、自定义坐标系D、单一固定的坐标系9、可以将ＡutoCAD的图形输出为块，文件格式（）Ａ、dwgＢ、batＣ、dwtＤ、sat10、在下列命令中具有剪切功能的是（）A、修剪命令B、倒角命令C、圆角命令D、以上均可11、在执行拉伸命令时，使用选择对象的方式是（）Ａ、交叉窗口Ｂ、窗口Ｃ、全部D、栅格选择12、在使用引线标注时，可以标注（）Ａ、上下偏差Ｂ、形位公差Ｃ、对称公差Ｄ、极限偏差13、在图层特性管理器中，不可设置（）Ａ、线型Ｂ、线宽Ｃ、线型比例Ｄ、颜色14、要在一行文字中采用不同的高度，使用的文字命令是（）Ａ、文字Ｂ、多行文字Ｃ、动态文字Ｄ、隐藏文字15、定义块时，不是必须操作的项是（）Ａ、名称Ｂ、基点Ｃ、对象Ｄ、描述16、设置AUTOCAD图形边界的命令是。

2011年上学期09级《机械制图与CAD》期末考试试卷（操作）（参考班级：模制091、092、093、数控091 满分：100分）
班级：学号：姓名：总分：
试题说明：
1、本卷试题共两大题
2、考生在指定的E盘目录下建立一个以考生姓名为名称的文件夹。

3、将两题绘图结果分别以“KSCAD1-1.DWG、KSCAD1-2.DWG”为文件名保存
在考生文件夹中，否则不得分。

4、考试时间为120分钟。

试题一:（50分）
按照下图要求抄绘制二维平面图
评分标准：
1）设置图层、线宽，层名自定；粗实线线宽0.3mm、细实线线宽默认；中心线为红色点划线，线型为center；尺寸线为黄色，剖面线填充颜色为粉红色，其他图线颜色自定。

（5分）
2）绘制图框、标题栏，尺寸自定，图面和布局合理（15分）
3）绘图准确：包括图层、线宽设置；保存时以线宽的形式显示。

（20分）4）标注准确：包括尺寸数值，文本标注、编辑等（10分）
试题二:（50分）
按照下图尺寸创建三
评分标准：
1）不设图层、线宽，不标注尺寸。

2）绘图准确：按尺寸创建三维实体（40分）
3）将实体转化成四个视口，其中三个基本视图，一个立体图，都以二维线框的形式显示（10分）。
