AutoCAD建筑制图教程(2010版)第8章

AutoCAD建筑制图教程(2010版)第8章
自由动态观察命令用于动态地观察三维图形， 可以通过鼠标连续地调整观察方向，以得到不同 观察方向的三维视图。
命令启动方法 功能区：【视图】选项卡【导航】面板中。 命令：3DFORBIT 。
2021/2/16
可整理ppt
14
§8.3.3 连续动态观察
连续动态观察命令可以使观察对象连续旋转， 如同动画一样。 命令启动方法 功能区：【视图】选项卡【导航】面板中。 命令：3DCORBIT 。
2. 可通过【命名视口】选项卡配置，以便在模型空间
中恢复视口或者将它们应用到布局。
3. 在AutoCAD执行命令的过程中，能随时单击任一视
口，使其成为绘图。当然，用户只能在当前视口里进行工
作。
4. 只有在当前视口中，鼠标指针才显示为十字形状；
将鼠标指针移出当前视口后，就变为箭头。
2021/2/16
可整理ppt
12
§8.3.1 三维平移与三维缩放
三维平移与三维缩放是很常用的命令。三维 平移作用与二维中的平移命令类似，用于平移图 纸。三维缩放作用与二维中的缩放命令类似，用 于缩放视图。
命令启动方法 命令：3DPAN和3DZOOM。
2021/2/16
可整理ppt
13
§8.3.2 自由动态观察
在鹰眼窗口中建立矩形框来观察图样时，如果要放 大图样，就使矩形框缩小一些，否则，让矩形框变 大一些。当矩形框放置在图样的某一位置时，在 AutoCAD的图形窗口中就显示这个位置处的实时缩 放视图。
2021/2/16
可整理ppt
6
§8.1.4 命名视图
在作图的过程中，常常要返回到前面的显示状态， 此时可以利用ZOOM命令的“上一个(P)”选项或单击 【视图】选项卡【视图】面板上的【上一个】按钮， 但如果要观察很早以前使用的视图，而且需要经常 切换到这个视图时，这些操作就无能为力了。此外， 若图形很复杂，使用ZOOM和PAN命令寻找想要显 示的图形部分或经常返回图形的相同部分时，就要 花费大量时间。要解决这些问题最好的办法是将以 前显示的图形命名成一个视图，这样就可以在需要 的时候根据它的名字恢复它。

AutoCAD操作教程2010中文版教程第8章

AutoCAD操作教程2010中文版教程第8章
在图纸空间中，用户可随时选择【模型】选项卡(或在命 令窗口输入model)来返回模型空间，也可以在当前布局中创建 浮动视图来访问模型空间。浮动视图相当于模型空间中的视图 对象，用户可以在浮动视图中处理模型空间的对象。在模型空 间中的所有修改都将反映到所有图纸空间视图中。
刘海燕
图8-1 图刘 纸海 空燕 间的例子
刘海燕
8.2.2 编辑打印机配置 完成添加打印机以后，要对它进行配置，使之更好地满足
打印的要求。下面对打印机配置的过程进行简单的说明。 在【文件】下拉菜单中选择【打印机管理器】，弹出
【Plotters】对话框，如图8-12所示，从中双击一个打印设备。 系统将打开【打印机配置管理器】对话框，如图8-13所示。
刘海燕
图8-7 利用布局向导创建布局之四
刘海燕
图8-8 利用布局向导创建布局之五
刘海燕
图8-9 利用布局向导创建布局之六
刘海燕
图8-10 利用布局向导创建布局之七
刘海燕
图8-11 利用布局向导创建布局之八
刘海燕
8.2 打 印 机 管 理
在AutoCAD 2010打印之前，必须首先要完成打印设备的配置。 AutoCAD 2010允许使用的打印设备有两种：一是Windows的系统 打印机；二是Autodesk打印及管理器中所推荐的专用绘图仪。 8.2.1 添加打印机
前面各个章节中所有的操作都是在模型空间中进行的，模型 空间是一个三维空间，主要用于几何模型的构建。而在对几何模 型进行打印输出时，则通常在图纸空间中完成。图纸空间就像一 张图纸，打印之前可以在上面排放图形。图纸空间用于创建最终 的打印布局，而不用于绘图或设计工作。
刘海燕
在AutoCAD 2010中，图纸空间是以布局的形式来使用的。 一个图形文件可包含多个布局，每个布局代表一张单独的打印 输出图纸。在绘图区域底部选择【布局】选项卡，就能查看相 应的布局。选择【布局】选项卡，就可以进入相应的图纸空间 环境，如图8-1所示。

机械制图PPT第8章

机械制图PPT第8章

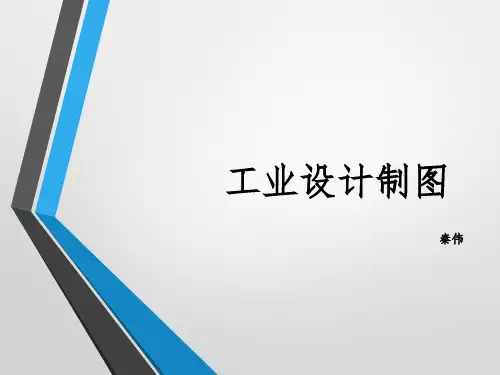

工业设计制图
任务1.2 设置绘图基本环境，创建图层
5.创建图层 在工程图样中，图形主要由中心线、粗实线、虚线、 剖面线、尺寸标注以及文字说明等元素组成，这些元素 对象统称为图形对象。 为了便于编辑和管理这些图形对象，常把这些对象置 于不同的图层上。一个图层相当于一张透明的图纸，每 张图纸上分别绘制不同特性的图形，然后将这些图纸对 齐叠加起来，从而得到一张复杂而完整的图形。
工业设计制图
任务2.1 绘制正六棱柱的三视图
一、任务要求 绘制如图2-1所示 的三视图，掌握直 线、正多边形、构 造线等绘图命令的 操作方法，熟练使 用“对象捕捉”、 “对象捕捉追踪” 等辅助绘图工具进 行精确绘图。
图2-1 正六棱柱的三视图
工业设计制图
任务2.1 绘制正六棱柱的三视图
二、任务实施步骤
工业设计制图
任务1.3
绘制A4图框和标题栏
一、任务要求
绘制如图1-21所示的A4图框 和标题栏，掌握点坐标的输 入方法，掌握绘制矩形命令 和分解、偏移、修剪、删除 等修改命令的操作方法。
图1-21 A4 图幅、图框和标题栏
工业设计制图
任务1.3 绘制A4图框和标题栏
二、知识链接
点坐标的输入方法 在AutoCAD中，点的坐标常用直角坐标和极坐标表示，其中直角坐标分为 绝对直角坐标和相对直角坐标，极坐标分为绝对极坐标和相对极坐标。 （1）绝对直角坐标： 当前绘图点相对于坐标原点（0，0）或（0，0，0） 的坐标位移，如“X，Y，Z”。 （2）相对直角坐标：当前绘图点相对上一绘图点的坐标位移，如“△X， △Y，△Z”，输入时需要在坐标值前面加上@符号， 即“@X，Y，Z”。 （3）绝对极坐标：用距离和角度确定当前点相对坐标原点的位移，输入时 以小于号分隔距离和角度，即“长度<角度”。 默认的角度以X轴的正方向为0°方向。角度按逆时针 方向增大，即逆时针方向为正方向，顺时针方向为负方向 （4）相对极坐标：用距离和角度确定当前点相对前一点的位移，输入时需 要在极坐标前面加上@符号，即“@长度<角度”。如果打开状

精品文档-中文版AutoCAD2010基础教程(第二版)(朱仁成)-第8章

精品文档-中文版AutoCAD2010基础教程(第二版)(朱仁成)-第8章

坐标值，也可以选中【在屏幕上指定】选项，返回绘图窗口，
直接选取一点作为图块的插入点。

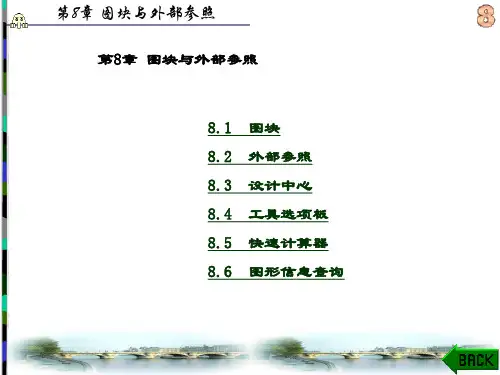

第8章 图块与外部参照
对用户来说，直接输入插入点的坐标值相对比 较困难，而且一旦输入坐标值的过程中出现错误，插入 后有可能会发生图块“消失”的现象。建议使用【在屏 幕上指定】选项来指定插入点的位置。
第8章 图块与外部参照
第8章 图块与外部参照
命令: Minsert↵ (执行Minsert命令) 输入块名或 [?]: (输入要插入的块名称或“ ? ”查 询已定义的块信息) 单位: 毫米 转换: 1.0000 指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]: (指定插入块的位置或选择其他选项) 输入X比例因子，指定对角点，或 [角点(C)/XYZ(XYZ)] <1>: (确定X轴方向上的缩放比例系数) 输入Y比例因子或 <使用X比例因子>: (确定Y轴方向 上的缩放比例系数) 指定旋转角度 <0>: (确定旋转角度) 输入行数 (---) <1>: (输入矩形阵列的行数) 输入列数 (|||) <1>: (输入矩形阵列的列数) 输入行间距或指定单位单元 (---): (输入矩形阵列 的行间距)
第8章 图块与外部参照
8.1.5 多重插入图块(Minsert) 在AutoCAD中提供了Minsert命令，用于在矩形阵列中插
入一个块的多个引用。使用该命令插入块与使用Insert命令 插入块相比，唯一的区别在于前者不能被分解。
多重插入图块的操作只能通过命令行来完成。在命令行中 输入Minsert，按回车键，然后根据提示进行操作即可。
第8章 图块与外部参照
8.1.2 定义内部图块(Block) 通过Block命令，可以把多个图形元素组合在一起，定义

机械CADAutoCAD2010入门 机械制图 实例与操作

机械CADAutoCAD2010入门 机械制图 实例与操作
在世界坐标系 （WCS）图标中， 坐标原点处有一 个“口”标志
在用户坐标系 （UCS）图标中， 坐标系原点处不 再有“口”标志
9/15/2013
1.2.7
命令行与文本窗口
命令行是一个交互式窗口，用户可以通过命令行输入 AutoCAD的各种命令及参数，而命令行也会显示出各命令 的具体操作过程和信息提示 。例如，在命令行中输入 “LINE”并按【Enter】键，此时命令行窗口将提示您指 定直线的第一点 。
9/15/2013
利用AutoCAD 2010新增的参数化绘图功能，可以动 态控制图形对象的形状、大小和位臵，从而高效地对图形 进行修改。
几何约束
尺寸约束
绘制三维零件图和装配图：在AutoCAD中，不仅可以直 接绘制长方体、球体、圆柱体等基本实体，还可以将一些 平面图形通过拉伸、旋转等方法转换为三维图形，如图13左图所示。另外，借助各种三维修改命令，还可以将已 绘制好的零件图按照一定关系进行组装，从而得到整个产 品的装配图。
9/15/2013
1.1.2
学习AutoCAD 的要点
（1）熟悉AutoCAD的绘图命令。在AutoCAD中，无论是选 择了某个菜单项，还是单击了某个工具按钮，其作用都 相当于执行了一个命令。因此，用户必须对每个命令的 功能和用途了如指掌，这样在实际绘图时才能具体问题 具体分析，选择最恰当的绘图命令和绘图方法。 （2）掌握常用命令的英文全称或缩写。AutoCAD的大多 数绘图命令都可通过在命令行中输入命令名称来执行， 因此，为了提高绘图效率，建议大家在学习的过程中逐 步掌握一些常用命令的英文全称或缩写。例如，“直线” 命令的英文全称为“LINE”，缩写为“L”，表示输入英 文字母“L”并按【Enter】键，系统即可执行LINE命令。

【精品】AutoCAD 2010机械绘图技巧

【精品】AutoCAD 2010机械绘图技巧
1.3 AutoCAD命令输入方式
在AutoCAD 2010中，用户通常结合键盘和鼠标来进行命令的输入 和执行，主要利用键盘输入命令和参数，利用鼠标执行工具栏中的命令、 选择对象、捕捉关键点以及拾取点等。
在AutoCAD中，用户可以通过按钮命令、菜单命令和命令行执行命 令三种形式来执行AutoCAD命令。
图2-19 “椭圆”子菜单
2.6 多段线
多段线是由相连的多段直线或弧线组成的单一对象，用户 选择组成多段线的任意一段直线或弧线时将选择整个多段线。 多段线中的线条可以设置成不同的线宽和线型。
选择“绘图”|“多段线”命令，或者单击“多段线”按 钮 ，或在命令行中输入PLINE，都可以执行该命令。单击 “多段线”按钮 ，命令行提示如下。
2.7 多线
多线是由1至16条平行线组成的对象，这些平行线称为元素。通过指定 距多重平行线初始位置的偏移量来确定元素的位置。在实际绘制前可以设 置或修改多线的样式。
选择“格式”|“多线样式”命令，弹出如图2-20所示的“多线样式”对 话框。在该对话框中用户可以设置多线样式。
2.1.1 绝对坐标
绝对坐标包括笛卡尔绝对坐标和极坐标的绝对坐标。
笛卡尔绝对坐标绘制直线
绝对极坐标绘制直线
2.1.2 相对坐标
相对坐标包括笛卡尔相对坐标和极坐标的相对坐标。
笛卡尔相对坐标绘制直线
相对极坐标绘制直线
2.2 点
点是图形对象的最基本组成元素，是需要掌握的第一个基 本图形，点的作用主要是表示节点或参考点，在AutoCAD中， 用户可以绘制各种不同形式的点。基本的二维绘图命令基本都 包含在如图2-5所示的“绘图”工具栏中，在工具栏中单击相 应的按钮即可执行命令。
1.7 图形的显示控制

AutoCAD2010机械制图标准教程

AutoCAD2010机械制图标准教程

图7-1-9 倒角、镜像后的图形
零件图的绘制
3）绘制键槽
（1）利用“标准”工具栏中的［实时缩放］，将图形适当放大， 利用“offset”命令，将直线1依次向右偏移5 mm、20 mm，以这两条线 与轴中心线的交点为圆心，绘制两个5 mm的圆，如图7-1-10所示。
（2）打开“切点捕捉”模式，利用“line”命令，绘制键槽的两 条水平线，然后利用“trim”和“erase”命令，将键槽多余的线修剪 处理，如图7-1-11
零件图的绘制
（3）打开“栅格”，显示图形界限。 （4）创建图层。根据表1-2，创建图层。 （5）设置文字样式。一般建立“汉字”、“西文”两个文字样 式。“汉字”样式选用“长仿宋字”，即“ GB2312”字体； “西文”样式选用“gbeitc.shx”字体，宽度因子为1.0。 （6）设置尺寸标注样式。 （7）绘制图框线。
零件图的绘制
（8）绘制标题栏，并将标题栏定义为属性块，然后将标题栏属 性块插入到图框右下角。 （9）定义表面粗糙度图块。
（10）保存样板图。 （11）调用样板图。
零件图的绘制
3.绘制图形
1）绘制中心线、轴端线
将“中心 ”将“中心线”图层设置为当前图层。线” （1） 图层设置为当前图层。
打开“正交”模式，在图框适当位置，利用“line”命 （2） 令绘制一条长159 mm的中心线（轴线），中心线两端要长于 轴长5 mm，因此中心线长为159 mm。
零件图的绘制
5.书写技术要求
将“汉字”文字样式置为当前样式，利用“mtext”命令， 书写技术要求。
6.保存图形文件
将图形文件命名为“阶梯轴样板图”，然后保存到指定文件
夹。
（ 3）
图7-1-13 绘制移出断面

autocad建筑制图实训教程(2010版)

autocad建筑制图实训教程(2010版)
AutoCAD 建筑制图实训教程(2010版)

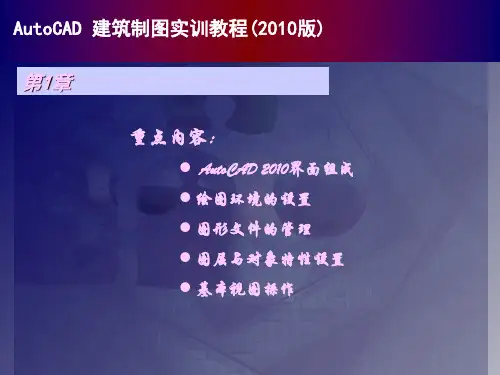

第1章
重点内容：
AutoCAD 2010界面组成 绘图环境的设置 图形文件的管理 图层与对象特性设置 基本视图操作
AutoCAD 建筑制图实训教程(2010版)
AutoCAD 建筑制图实训教程(2010版)
AutoCAD 建筑制图实训教程(2010版)
选择【格式】菜 单中的【标注样 式】命令
AutoCAD 建筑制图实训教程(2010版)
三、创建标注 创建标注样式
1. 【线】选项卡
2. 【符号 和箭头】选 项卡
3. “文字” 选项卡
4. 【调整】 选项卡
5. 【主单位】 选项卡
AutoCAD 建筑制图实训教程(2010版)
三、创建标注 创建尺寸标注
选择【绘图】| 【边界】命令 创建面域 选择【绘图】|【面域】命令
布尔运算效果
AutoCAD 建筑制图实训教程(2010版)
第4章
重点内容：
创建和编加文字样式 创建和编辑文字 创建和编辑表格 创建和编辑尺寸标注样式 创建和编加尺寸标注 创建样板图 创建建筑说明和相关表格
AutoCAD 建筑制图实训教程(2010版)
AutoCAD 建筑制图实训教程(2010版)
二、基本绘图命令
【绘图】菜单的子
菜单命令绘制各种
2、绘制构造线
常见的基本图形
方法一：“指定通过点”方
1、绘制直线
式 方法二：“水平（H）”方式
方法三：“垂直（V）”方式
方法四：“角度（A）”方式
方法五：“二等分（B）”方
3、绘制多段线
式 方法六：“偏移（O）”方式
“选择文件”对话框
使用向导创建文件

autocad2010教程

autocad2010教程

AutoCAD 2010 教程简介AutoCAD 2010是由Autodesk开发的一款专业的计算机辅助设计（CAD）软件。

它被广泛应用于建筑、机械、土木工程等领域，用于创建精确的2D和3D模型。

本教程将介绍AutoCAD 2010的基本功能和操作，帮助初学者快速上手和掌握该软件的使用技巧。

目录1.安装和启动AutoCAD 20102.介绍AutoCAD 2010界面3.绘制基本图形4.修改图形5.应用图层和属性6.创建和编辑块7.使用文本和注释8.应用尺寸和标注9.使用图形编辑工具10.创建和编辑3D模型1. 安装和启动AutoCAD 2010在开始学习使用AutoCAD 2010之前，首先需要安装软件并启动它。

请按照官方提供的安装指南进行操作，并确保你具备一台满足软件系统要求的计算机。

安装完成后，双击桌面上的AutoCAD 2010图标启动软件。

在启动过程中，你可以选择加载现有的工作空间或创建一个新的工作空间。

2. 介绍AutoCAD 2010界面一旦成功启动AutoCAD 2010，你将看到软件的主界面。

主界面由菜单栏、工具栏、绘图区、命令行和属性编辑器等组件构成。

菜单栏包含了各种功能和命令，通过点击菜单项可以访问不同的工具和选项。

工具栏提供了常用的绘图和编辑工具，可以通过点击相应的图标来执行相应的操作。

绘图区是你绘制和编辑图形的主要区域，你可以在此处创建、修改和删除各种图形元素。

命令行是一个用于输入命令和查看提示信息的文本框，你可以直接在其中输入命令或点击菜单中的命令来执行相应的操作。

属性编辑器用于查看和修改选择对象的属性，你可以通过选择对象并在属性编辑器中输入相应的数值来改变其属性。

3. 绘制基本图形AutoCAD 2010提供了各种绘制基本图形的工具，包括直线、圆、矩形等。

你可以使用这些工具来绘制简单的几何图形。

例如，要绘制一条直线，可以点击工具栏中的“直线”图标或选择菜单栏中的“绘图”->“直线”命令。

AutoCAD 2010中文版机械制图基础教程第8章 查询信息、块及外部参照

AutoCAD 2010中文版机械制图基础教程第8章 查询信息、块及外部参照

【插入】
【名称】
【统一比例】 【分解】
按钮，然后选择要插入的文件
使块沿x、y、z方向的缩放比例都相同 AutoCAD在插入块的同时分解块对象
8.2.2 创建及使用块属性
在AutoCAD中，可以使块附带属性。属性类似于商品的标签，包 含了图块所不能表达的一些文字信息，如材料、型号及制造者等，存 储在属性中的信息一般称为属性值。当用BLOCK命令创建块时，将 已定义的属性与图形一起生成块，这样块中就包含属性了。当然，用 户也能只将属性本身创建成一个块。 属性有助于用户快速产生关于设计项目的信息报表，或者作为一 些符号块的可变文字对象。其次，属性也常用来预定义文本位置、内 容或提供文本默认值等，例如把标题栏中的一些文字项目定制成属性 对象，就能方便地填写或修改。
命令启动方法如下。 ●菜单命令：【绘图】/【块】/【定义属性】。 ●单击【常用】选项卡【块】面板上的 按钮。 ●命令：ATTDEF或简写ATT。
【实例8-8】：在下面的练习中，将演示定义属性及使用属性的具体过 程。 1.打开素材文件“dwg\第8章\8-8.dwg”。 2.输入ATTDEF命令，AutoCAD打开【属性定义】对话框，如下图所示。 在【属性】分组框中输入下列内容。 【标记】： 姓名及号码 【提示】： 请输入您的姓名及电话号码 【默认】： 李燕 2660732
第8章 查询信息、块及外部参照

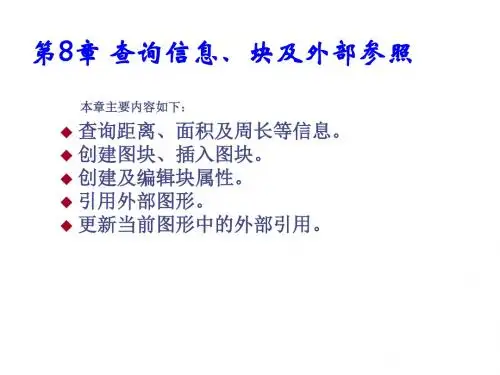

本章主要内容如下：
查询距离、面积及周长等信息。 创建图块、插入图块。 创建及编辑块属性。 引用外部图形。 更新当前图形中的外部引用。
本章大纲
8.1获取图形信息的方法 8.2图块 8.3使用外部参照
8.1 获取图形信息的方法
本节介绍获取图形信息的一些命令。

机械制图实训教程

机械制图实训教程

目录
三、修订云线
AutoCAD 2010的基本操作
1.功能
修订云线示例
目录
AutoCAD 2010的基本操作
三、修订云线
2.执行命令的方法
“绘图”工具栏：单击“修订云线”按钮
命令行：输入 REVCLOUD，按Enter 键。
目录
菜单栏：“绘 图”→“修订云 线”。
三、修订云线
3.操作步骤
AutoCAD 2010的基本操作
形。
外切于圆（C）：AutoCAD 2010要求指定正多边形内切
3 圆的圆心和半径，系统通过该内切圆绘制所需要的正多边形。
目录
二、镜像
AutoCAD 2010的基本操作
任务二 绘制滚动轴承6206及M12螺栓
1.功能
利用“MIRROR”命令，可以 绘制完全对称的图形。以选定的 镜像线为对称轴，生成与选定对 象完全对称的镜像，原来的选定 对象可以删除或保留。
“CHAMFER”命令可以用一条 斜线连接两条不平行的直线。倒 角有两种方式，一种是指定两边 距离倒角，一种是指定距离和角 度倒角。
目录
四、倒角
AutoCAD 2010的基本操作
任务二 绘制滚动轴承6206及M12螺栓
2.执行命令的方法
“修改” 工具栏：单 击“倒角” 按钮

命令行： 输入CHAMFER， 按Enter键。
目录
AutoCAD 2010的基本操作

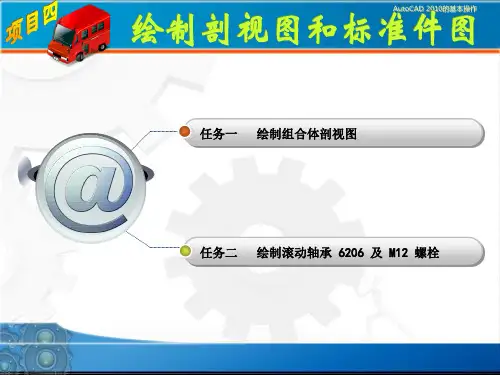

任务一 绘制组合体剖视图 任务二 绘制滚动轴承 6206 及 M12 螺栓
AutoCAD 2010的基本操作
知识目标
1．掌握“样条曲线”命令及其编辑方法； 2．掌握“多段线”命令及其编辑方法； 3. 掌握“修订云线”命令； 4. 掌握“打断”命令。
