四、绘制实体三维图形
4.编辑三维对象
⑥三维圆角 使用圆角命令可以对三维实体的边进行圆角，但必须分别 选择这些边。
命令: _fillet 当前设置: 模式 = 修剪，半径 = 0.0000 选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]://选择图15-12所示的边1，选择长方体 输入圆角半径: 50//输入圆角半径 选择边或 [链(C)/半径(R)]://选择图15-12所示的边2 选择边或 [链(C)/半径(R)]://按回车键，完成圆角，效果如图15-12右图所示 已选定 2 个边用于圆角。
AutoCAD建筑制图基础教程（2010中文版）
四、绘制实体三维图形
4.编辑三维对象
③三维阵列
三维阵列可以在三维空间创建对象的矩形阵列或环形阵列，命令为 3DARRAY。跟二维阵列不同，用户除了指定列数和行数之外，还要指定阵 列的层数。 • 命令执行方式——选择“修改”|“三维操作”|“三维阵列”命令， 或者输入3DARRAY • 关键词——阵列类型、中心点、旋转轴、填充角度
AutoCAD建筑制图基础教程（2010中文版）

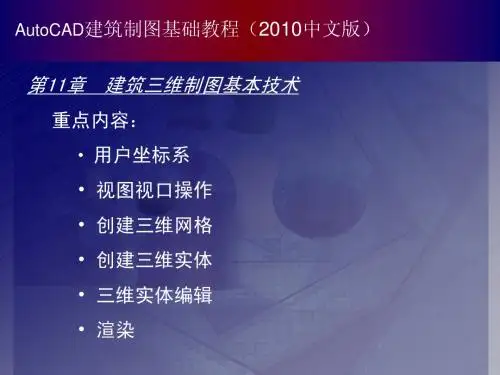

第11章 建筑三维制图基本技术
重点内容：
• 用户坐标系
• 视图视口操作 • 创建三维网格 • 创建三维实体 • 三维实体编辑 • 渲染
AutoCAD建筑制图基础教程（2010中文版）
一、用户坐标系
在用户打开AutoCAD时，系统默认提供世界坐标系，但是 在实际绘图的时候，用户需要调整坐标系，以方便制图，这个 时候用户可以选择“工具”|“新建UCS”命令，弹出UCS子菜单， 通过子菜单的命令，可以创建新的用户坐标系。AutoCAD 2010 提供了9种方法供用户创建新的UCS，这9种方法适用于不同的 场合，都非常有用，希望读者能够熟练掌握。
AutoCAD Mechanical 2010教程

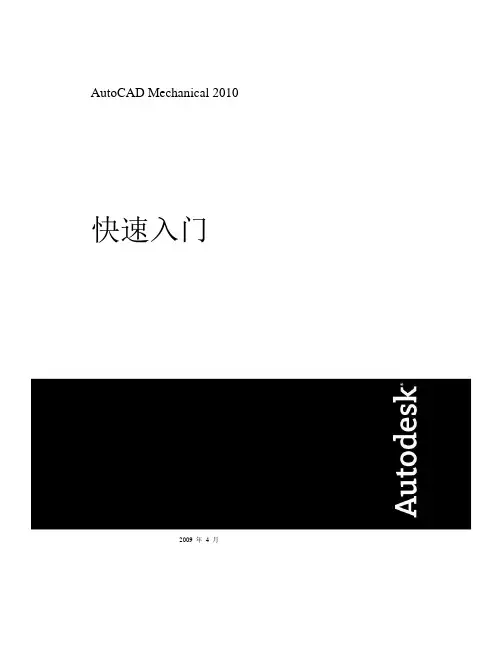

AutoCAD Mechanical 2010快速入门2009 年4 月©2009 Autodesk, Inc. All Rights Reserved. Except as otherwise permitted by Autodesk, Inc., this publication, or parts thereof, may not bereproduced in any form, by any method, for any purpose.Certain materials included in this publication are reprinted with the permission of the copyright holder.TrademarksThe following are registered trademarks or trademarks of Autodesk, Inc., in the USA and other countries: 3DEC (design/logo), 3December,, 3ds Max, ADI, Alias, Alias (swirl design/logo), AliasStudio, Alias|Wavefront (design/logo), ATC, AUGI, AutoCAD, AutoCADLearning Assistance, AutoCAD LT, AutoCAD Simulator, AutoCAD SQL Extension, AutoCAD SQL Interface, Autodesk, Autodesk Envision, Autodesk Insight, Autodesk Intent, Autodesk Inventor, Autodesk Map, Autodesk MapGuide, Autodesk Streamline, AutoLISP, AutoSnap, AutoSketch,AutoTrack, Backdraft, Built with ObjectARX (logo), Burn, Buzzsaw, CAiCE, Can You Imagine, Character Studio, Cinestream, Civil 3D, Cleaner,Cleaner Central, ClearScale, Colour Warper, Combustion, Communication Specification, Constructware, Content Explorer, Create>what's>Next>(design/logo), Dancing Baby (image), DesignCenter, Design Doctor, Designer's Toolkit, DesignKids, DesignProf, DesignServer, DesignStudio,Design|Studio (design/logo), Design Web Format, Discreet, DWF, DWG, DWG (logo), DWG Extreme, DWG TrueConvert, DWG TrueView, DXF,Ecotect, Exposure, Extending the Design Team, Face Robot, FBX, Filmbox, Fire, Flame, Flint, FMDesktop, Freewheel, Frost, GDX Driver, Gmax,Green Building Studio, Heads-up Design, Heidi, HumanIK, IDEA Server, i-drop, ImageModeler, iMOUT, Incinerator, Inferno, Inventor, InventorLT, Kaydara, Kaydara (design/logo), Kynapse, Kynogon, LandXplorer, LocationLogic, Lustre, Matchmover, Maya, Mechanical Desktop, Moonbox, MotionBuilder, Movimento, Mudbox, NavisWorks, ObjectARX, ObjectDBX, Open Reality, Opticore, Opticore Opus, PolarSnap, PortfolioWall,Powered with Autodesk Technology, Productstream, ProjectPoint, ProMaterials, RasterDWG, Reactor, RealDWG, Real-time Roto, REALVIZ, Recognize, Render Queue, Retimer,Reveal, Revit, Showcase, ShowMotion, SketchBook, Smoke, Softimage, Softimage|XSI (design/logo), SteeringWheels, Stitcher, Stone, StudioTools, Topobase, Toxik, TrustedDWG, ViewCube, Visual, Visual Construction, Visual Drainage, VisualLandscape, Visual Survey, Visual Toolbox, Visual LISP, V oice Reality, V olo, Vtour, Wire, Wiretap, WiretapCentral, XSI, and XSI (design/logo).The following are registered trademarks or trademarks of Autodesk Canada Co. in the USA and/or Canada and other countries: Backburner,Multi-Master Editing, River, and Sparks.The following are registered trademarks or trademarks of MoldflowCorp. in the USA and/or other countries: Moldflow, MPA, MPA (design/logo),Moldflow Plastics Advisers, MPI, MPI (design/logo), Moldflow Plastics Insight,MPX, MPX (design/logo), Moldflow Plastics Xpert.All other brand names, product names or trademarks belong to their respective holders.DisclaimerTHIS PUBLICATION AND THE INFORMATION CONTAINED HEREIN IS MADE A VAILABLE BY AUTODESK, INC. "AS IS." AUTODESK, INC. DISCLAIMSALL WARRANTIES, EITHER EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF MERCHANTABILITY ORFITNESS FOR A PARTICULAR PURPOSE REGARDING THESE MATERIALS.Published by:Autodesk, Inc.111 Mclnnis ParkwaySan Rafael, CA 94903, USA目录第 1 章第 2 章第 3 章简介. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1为什么要使用此手册 (1)其他资源 (1)开始之前 (2)熟悉工作区域. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 AutoCAD Mechanical 用户界面 (3)工作空间设置 (4)工程图文件类型 (8)AutoCAD Mechanical 中的工程图命令. . . . . . . . . . . . . . . 9工程图命令 (9)绘制构造线 (11)创建孔 (12)创建倒角孔 (16)创建填充图案 (18)绘制矩形 (20)绘制中心线图案 (21)绘制剖面线 (22)创建倒角 (23)iii第 4 章第 5 章第 6 章第7 章第8 章第9 章第10 章使用增强命令修改工程图. . . . . . . . . . . . . . . . . . . . . . 25增强命令 (25)生成标准零件. . . . . . . . . . . . . . . . . . . . . . . . . . . . 29标准零件工具集 (29)工具集库导航 (30)调整面板大小 (33)插入螺钉组件 (34)插入紧固件 (38)编辑标准零件 (39)标准零件的投影视图 (40)更改表示方式 (41)使用图层组织对象. . . . . . . . . . . . . . . . . . . . . . . . . 43预定义的Mechan ical 图层 (43)Mech anical图层管理器 (46)预定义的对象特性 (48)对象特性设置 (49)创建隐藏线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55关联隐藏线 (55)可重复使用的局部视图绘图工具. . . . . . . . . . . . . . . . . . 59倒角 (59)标题栏 (60)关联局部视图 (61)增强尺寸标注. . . . . . . . . . . . . . . . . . . . . . . . . . . . 65创建Mechanical 标注 (65)多重标注 (69)编辑标注 (71)添加明细表和引出序号. . . . . . . . . . . . . . . . . . . . . . . 73创建零件参照 (73)关于BOM 表 (75)创建引出序号 (76)创建明细表 (77)iv | 目录第11 章国际绘图标准. . . . . . . . . . . . . . . . . . . . . . . . . . . . 79设置绘图标准 (79)创建自定义标准 (80)文字和符号比例 (82)基于标准的注释 (83)索引. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85目录| vvi简介1AutoCAD® Mechanical 软件扩展了AutoCAD®的功能，以便您可以快速创建和管理Mechanical工程图。
CAD机械制图_2010实用教程第11章绘制三维图形-文档资料
11.3 绘制三维点和曲 线
在AutoCAD中，用户可以使用点、直线、样条曲线、三维多段线及三维 网格等命令绘制简单的三维图形 。
绘制三维点 绘制三维直线和三维多段线 绘制三维样条曲线和三维弹簧
11.3.1 绘制三维点
在【功能区】选项板中选择【常用】选项卡，在【绘图】面板中单击【 单点】按钮，或在快速访问工具栏选择【显示菜单栏】命令，在弹出的菜单 中选择【绘图】|【点】|【单点】命令，都可在命令行中直接输入三维坐标 即可绘制三维点。
11.4.1 绘制三维填充
图形
【在命令行中输入【二维填充】命令(SOLID)，可以绘制三角形和四边 形的有色填充区域。
绘制三角形填充区域时，需要在命令行提示下依次指定三角形的3个角 点，然后按下Enter键直到退出命令即可，结果如图11-13所示。
绘制四边形填充区域时，应注意点的排列顺序，如果第3点和第4点的顺 序不同，得到的图形形状也将不同，如图11-14所示。
11.3.3 绘制三维样条曲线和三
维弹簧
在三维坐标系下，在【功能区】选项板中选择【常用】选项卡，在【绘 图】面板中单击【样条曲线】按钮，或在快速访问工具栏选择【显示菜单栏 】命令，在弹出的菜单中选择【绘图】|【样条曲线】命令，可以绘制三维样 条曲线，这时定义样条曲线的点不是共面点，而是三维空间点。例如，经过 点(0,0,0)、(10,10,10)、(0,0,20)、(-10,-10,30)、(0,0,40)、(10,10,50)和(0,0,60)绘 制的三维样条曲线如图11-10所示。
了解三维绘图的基本术语 建立三维绘图坐标系
11.1.1 了解三维绘图的基
本术语
三维实体模型需要在三维实体坐标系下进行描述，在三维坐标系下，可 以使用直角坐标或极坐标方法来定义点。此外，在绘制三维图形时，还可使 用柱坐标和球坐标来定义点。在创建三维实体模型前，应先了解下面的一些 基本术语。
机械CADAutoCAD2010入门 机械制图 实例与操作
在世界坐标系 （WCS）图标中， 坐标原点处有一 个“口”标志
在用户坐标系 （UCS）图标中， 坐标系原点处不 再有“口”标志
9/15/2013
1.2.7
命令行与文本窗口
命令行是一个交互式窗口，用户可以通过命令行输入 AutoCAD的各种命令及参数，而命令行也会显示出各命令 的具体操作过程和信息提示 。例如，在命令行中输入 “LINE”并按【Enter】键，此时命令行窗口将提示您指 定直线的第一点 。
9/15/2013
利用AutoCAD 2010新增的参数化绘图功能，可以动 态控制图形对象的形状、大小和位臵，从而高效地对图形 进行修改。
几何约束
尺寸约束
绘制三维零件图和装配图：在AutoCAD中，不仅可以直 接绘制长方体、球体、圆柱体等基本实体，还可以将一些 平面图形通过拉伸、旋转等方法转换为三维图形，如图13左图所示。另外，借助各种三维修改命令，还可以将已 绘制好的零件图按照一定关系进行组装，从而得到整个产 品的装配图。
9/15/2013
1.1.2
学习AutoCAD 的要点
（1）熟悉AutoCAD的绘图命令。在AutoCAD中，无论是选 择了某个菜单项，还是单击了某个工具按钮，其作用都 相当于执行了一个命令。因此，用户必须对每个命令的 功能和用途了如指掌，这样在实际绘图时才能具体问题 具体分析，选择最恰当的绘图命令和绘图方法。 （2）掌握常用命令的英文全称或缩写。AutoCAD的大多 数绘图命令都可通过在命令行中输入命令名称来执行， 因此，为了提高绘图效率，建议大家在学习的过程中逐 步掌握一些常用命令的英文全称或缩写。例如，“直线” 命令的英文全称为“LINE”，缩写为“L”，表示输入英 文字母“L”并按【Enter】键，系统即可执行LINE命令。
在用户坐标系 （UCS）图标中， 坐标系原点处不 再有“口”标志
9/15/2013
1.2.7
命令行与文本窗口
命令行是一个交互式窗口，用户可以通过命令行输入 AutoCAD的各种命令及参数，而命令行也会显示出各命令 的具体操作过程和信息提示 。例如，在命令行中输入 “LINE”并按【Enter】键，此时命令行窗口将提示您指 定直线的第一点 。
9/15/2013
利用AutoCAD 2010新增的参数化绘图功能，可以动 态控制图形对象的形状、大小和位臵，从而高效地对图形 进行修改。
几何约束
尺寸约束
绘制三维零件图和装配图：在AutoCAD中，不仅可以直 接绘制长方体、球体、圆柱体等基本实体，还可以将一些 平面图形通过拉伸、旋转等方法转换为三维图形，如图13左图所示。另外，借助各种三维修改命令，还可以将已 绘制好的零件图按照一定关系进行组装，从而得到整个产 品的装配图。
9/15/2013
1.1.2
学习AutoCAD 的要点
（1）熟悉AutoCAD的绘图命令。在AutoCAD中，无论是选 择了某个菜单项，还是单击了某个工具按钮，其作用都 相当于执行了一个命令。因此，用户必须对每个命令的 功能和用途了如指掌，这样在实际绘图时才能具体问题 具体分析，选择最恰当的绘图命令和绘图方法。 （2）掌握常用命令的英文全称或缩写。AutoCAD的大多 数绘图命令都可通过在命令行中输入命令名称来执行， 因此，为了提高绘图效率，建议大家在学习的过程中逐 步掌握一些常用命令的英文全称或缩写。例如，“直线” 命令的英文全称为“LINE”，缩写为“L”，表示输入英 文字母“L”并按【Enter】键，系统即可执行LINE命令。
AutoCAD机械制图实训教程ppt课件
目录
AutoCAD 2010的基本操作
任务二 AutoCAD 2010在经典绘图环境下的设
五、绘图辅助工具的设置与使用
2.捕捉模式
捕捉是指捕捉模型空间或图纸空间内的不可见 点的矩形阵列。单击状态栏中的“捕捉模式”按 钮 ，当它呈蓝色高亮时，“捕捉模式”打开。 再次单击“捕捉模式”按钮 ，即可关闭“捕捉 模式”。
目录
AutoCAD 2010的基本操作
任务一 AutoCAD 2010的基本操作
技能目标
1．掌握AutoCAD 2010的启动、退出方法； 2．掌握图形文件的管理方法； 3．掌握“直线”命令的使用方法。
目录
AutoCAD 2010的基本操作
任务一 AutoCAD 2010的基本操作
一、AutoCAD软件的相关概述
目录
五、直线
AutoCAD 2010的基本操作
任务一 AutoCAD 2010的基本操作
4.有关说明及提示
（1）
（4）
执行 “LINE”命令一 次可画一条直 线，也可连续 画多条直线。 每条直线都是 一个独立的对 象。
（2）
闭合（C）： 终点和起点重合， 图形封闭。
（3）
放弃（U）：取消最后一条线段。
目录
AutoCAD 2010的基本操作
任务二 AutoCAD 2010在经典绘图环境下的设
五、绘图辅助工具的设置与使用
草图设置” 对话框
目录
AutoCAD 2010的基本操作
任务二 AutoCAD 2010在经典绘图环境下的设
五、绘图辅助工具的设置与使用
3.正交模式
单击状态栏中的“正交模式”按钮 ，当它 呈蓝色高亮时，“正交模式”打开。在正交模式下 可以方便地绘制出与当前 X 轴或 Y 轴平行的线段。 也可按F8键打开或关闭正交模式。
AutoCAD-机械制图实训教程项目一课件
任务一 AutoCAD 2010的基本操作
三、AutoCAD 2010的工作空间
1. 标题栏
2. 菜单栏
3. 工具栏
7. 十字光标
6. 状态栏
5. 命令行窗口
4. 绘图区
AutoCAD-机械制图实训教程项目一
任务一 AutoCAD 2010的基本操作
三、AutoCAD 2010的工作空间
命令行窗 口
绘图环境的设置

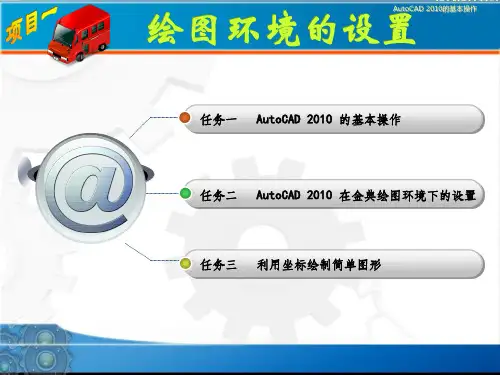

任务一 AutoCAD 2010 的基本操作 任务二 AutoCAD 2010 在金典绘图环境下的设置 任务三 利用坐标绘制简单图形
AutoCAD-机械制图实训教程项目一
任务一 AutoCAD 2010的基本操作
知识目标
1．熟悉AutoCAD 2010的工作空间； 2．了解绘图环境。
4.有关说明及提示
（1）
（4）
执行 “LINE”命令一 次可画一条直 线，也可连续 画多条直线。 每条直线都是 一个独立的对 象。
（2）
闭合（C）： 终点和起点重合， 图形封闭。
（3）
放弃（U）：取消最后一条线段。
坐标输入时可以直接输入指定点坐标值。
AutoCAD-机械制图实训教程项目一
任务一 AutoCAD 2010的基本操作
任务一 AutoCAD 2010的基本操作
二、AutoCAD 2010的启动和退出
1.AutoCAD 2010的启动
1
2
3
双击桌面 上的快捷图 标
选择“开始”→ “程序”→“Autodesk” →“AutoCAD 2010 Simplified Chinese” →“AutoCAD 2010” 菜单
2.AutoCAD 2010的退出
AutoCAD建筑制图教程2010第11章
AutoCAD 2010中文版建筑制图基 础教程
2017年7月4日
Hale Waihona Puke 1第11章 三维建模
2017年7月4日
2
§11.1
坐标系
在三维绘图中，坐标系的选择和使用非常重要， 灵活地使用适当的坐标系往往可以事半功倍。三维空 间中，除了二维绘图中常用的直角坐标系和极坐标系 外，使用球坐标系有时会非常方便 。
2017年7月4日
3
§11.1.1
直角坐标系、柱坐标系及球坐标系
直角坐标系有如下规定。 1. x、y、z3轴互相垂直。 2. 右手螺旋定则3轴交于一点，成为原点O。 3. z轴正向由右手螺旋定则规定。 4. 空间中任意一点由（x,y,z）惟一确定。
直角坐标系
右手螺旋定则 4
2017年7月4日
柱坐标系
2017年7月4日
9
§11.2.1
线框模型
线框模型（WIREFRAME MODEL）仅用边来表 示一个对象，因此位于对象后的线条无法隐去。
2017年7月4日
10
§11.2.2
表面模型
表面模型（SURFACE MODEL）在各边之间具有 一个由计算机确定的无厚度表面。虽然表面模型看起来 是一个实体，但是实际上是一个空的外壳 。
2017年7月4日
7
用户坐标系及其管理
在三维绘图中，许多操作只能在当前坐标系的xy平 面内进行。若依据世界坐标系（WCS）定义用户坐标 系（UCS），将会使得绘图过程顺利进行。当然，适时 变换UCS可以更容易地处理图形。
命令启动方法如下。 功能区：单击【视图】选项卡【坐标】面板上的 按钮。 命令：UCS 。
2017年7月4日
2017年7月4日
2017年7月4日
Hale Waihona Puke 1第11章 三维建模
2017年7月4日
2
§11.1
坐标系
在三维绘图中，坐标系的选择和使用非常重要， 灵活地使用适当的坐标系往往可以事半功倍。三维空 间中，除了二维绘图中常用的直角坐标系和极坐标系 外，使用球坐标系有时会非常方便 。
2017年7月4日
3
§11.1.1
直角坐标系、柱坐标系及球坐标系
直角坐标系有如下规定。 1. x、y、z3轴互相垂直。 2. 右手螺旋定则3轴交于一点，成为原点O。 3. z轴正向由右手螺旋定则规定。 4. 空间中任意一点由（x,y,z）惟一确定。
直角坐标系
右手螺旋定则 4
2017年7月4日
柱坐标系
2017年7月4日
9
§11.2.1
线框模型
线框模型（WIREFRAME MODEL）仅用边来表 示一个对象，因此位于对象后的线条无法隐去。
2017年7月4日
10
§11.2.2
表面模型
表面模型（SURFACE MODEL）在各边之间具有 一个由计算机确定的无厚度表面。虽然表面模型看起来 是一个实体，但是实际上是一个空的外壳 。
2017年7月4日
7
用户坐标系及其管理
在三维绘图中，许多操作只能在当前坐标系的xy平 面内进行。若依据世界坐标系（WCS）定义用户坐标 系（UCS），将会使得绘图过程顺利进行。当然，适时 变换UCS可以更容易地处理图形。
命令启动方法如下。 功能区：单击【视图】选项卡【坐标】面板上的 按钮。 命令：UCS 。
2017年7月4日
2017年7月4日
AutoCAD2010机械制图标准教程
图7-1-9 倒角、镜像后的图形
零件图的绘制
3）绘制键槽
（1）利用“标准”工具栏中的［实时缩放］，将图形适当放大， 利用“offset”命令，将直线1依次向右偏移5 mm、20 mm，以这两条线 与轴中心线的交点为圆心，绘制两个5 mm的圆，如图7-1-10所示。
（2）打开“切点捕捉”模式，利用“line”命令，绘制键槽的两 条水平线，然后利用“trim”和“erase”命令，将键槽多余的线修剪 处理，如图7-1-11
零件图的绘制
（3）打开“栅格”，显示图形界限。 （4）创建图层。根据表1-2，创建图层。 （5）设置文字样式。一般建立“汉字”、“西文”两个文字样 式。“汉字”样式选用“长仿宋字”，即“ GB2312”字体； “西文”样式选用“gbeitc.shx”字体，宽度因子为1.0。 （6）设置尺寸标注样式。 （7）绘制图框线。
零件图的绘制
（8）绘制标题栏，并将标题栏定义为属性块，然后将标题栏属 性块插入到图框右下角。 （9）定义表面粗糙度图块。
（10）保存样板图。 （11）调用样板图。
零件图的绘制
3.绘制图形
1）绘制中心线、轴端线
将“中心 ”将“中心线”图层设置为当前图层。线” （1） 图层设置为当前图层。
打开“正交”模式，在图框适当位置，利用“line”命 （2） 令绘制一条长159 mm的中心线（轴线），中心线两端要长于 轴长5 mm，因此中心线长为159 mm。
零件图的绘制
5.书写技术要求
将“汉字”文字样式置为当前样式，利用“mtext”命令， 书写技术要求。
6.保存图形文件
将图形文件命名为“阶梯轴样板图”，然后保存到指定文件
夹。
（ 3）
图7-1-13 绘制移出断面
AutoCAD 2010计算机辅助设计立体化教程第11章
“公差” 选项卡
设置当前标注样式
在不能满足需要的情况下可以创建新的尺寸标注样式。 1
打开“标注样式管理器”对话框，在左侧“样式”列表框中 选择需设置为当前的标注样式，然后单击 按钮。
2
在【常用】/【注释】组中单击“标注样式”下拉列表框，在 弹出的下拉列表中选择需要置为当前的尺寸标注样式，如下 图。
新建标注样式
（1）在打开的“新建标注样式：建筑”对话框的各个选项卡 中，可以对标注样式进行设置，如左图。 （2）使用同样的方法新建一个名为“立面图”标注样式，如 右图。
修改标注样式
修改标注尺寸线
（1）打开“标注样式管理器”对话框，在其中进行相应设置， 如左图。 （2）打开“修改标注样式：建筑”对话框，在其中进行相应 设置，如右图。
直径标注
基线标注
基线标注的命令主要有如下两种调用方法。 1
选择【标注】/【基线】菜单命令。
2
在命令行中执行dimbaseline命令。
基线标注
（1）在命令行中执行Dimlinear（Dli）命令，对图形进行线 性标注，如左图。 （2）在命令行中执行dimbaseline 命令，对图形进行基线标 注，其命令行操作如下。

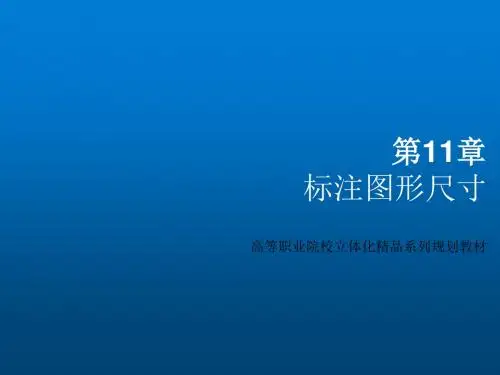

第11章 标注图形尺寸
高等职业院校立体化精品系列规划教材
学习目标
Байду номын сангаас识目标
● ● ● ● 掌握设置标注样式的方法。 掌握线性标注、对齐标注、半径标注等操作。 掌握标注形位公差的方法。 掌握编辑标注的方法。
课堂实例预览
主要内容
1 2 创建“建筑”标注样式 标注建筑图形尺寸 标注支架图形尺寸 标注摇柄图形尺寸 标注螺栓图形尺寸 标注底座形位公差 7 编辑轴标注
修改标注样式
autocad2010教程

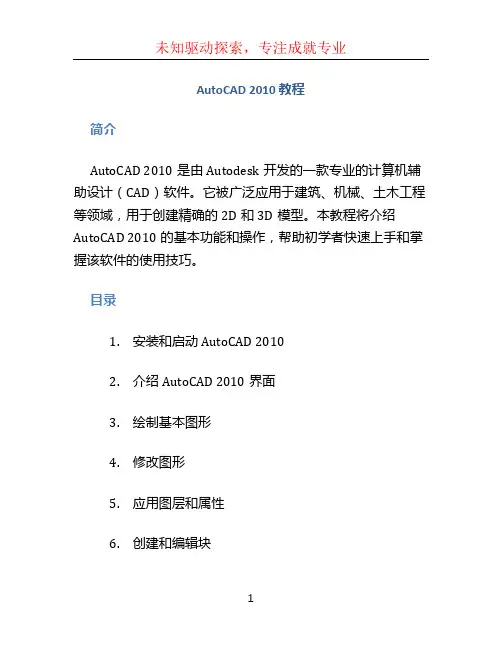

AutoCAD 2010 教程简介AutoCAD 2010是由Autodesk开发的一款专业的计算机辅助设计（CAD）软件。
它被广泛应用于建筑、机械、土木工程等领域，用于创建精确的2D和3D模型。
本教程将介绍AutoCAD 2010的基本功能和操作，帮助初学者快速上手和掌握该软件的使用技巧。
目录1.安装和启动AutoCAD 20102.介绍AutoCAD 2010界面3.绘制基本图形4.修改图形5.应用图层和属性6.创建和编辑块7.使用文本和注释8.应用尺寸和标注9.使用图形编辑工具10.创建和编辑3D模型1. 安装和启动AutoCAD 2010在开始学习使用AutoCAD 2010之前，首先需要安装软件并启动它。
请按照官方提供的安装指南进行操作，并确保你具备一台满足软件系统要求的计算机。
安装完成后，双击桌面上的AutoCAD 2010图标启动软件。
在启动过程中，你可以选择加载现有的工作空间或创建一个新的工作空间。
2. 介绍AutoCAD 2010界面一旦成功启动AutoCAD 2010，你将看到软件的主界面。
主界面由菜单栏、工具栏、绘图区、命令行和属性编辑器等组件构成。
菜单栏包含了各种功能和命令，通过点击菜单项可以访问不同的工具和选项。
工具栏提供了常用的绘图和编辑工具，可以通过点击相应的图标来执行相应的操作。
绘图区是你绘制和编辑图形的主要区域，你可以在此处创建、修改和删除各种图形元素。
命令行是一个用于输入命令和查看提示信息的文本框，你可以直接在其中输入命令或点击菜单中的命令来执行相应的操作。
属性编辑器用于查看和修改选择对象的属性，你可以通过选择对象并在属性编辑器中输入相应的数值来改变其属性。
3. 绘制基本图形AutoCAD 2010提供了各种绘制基本图形的工具，包括直线、圆、矩形等。
你可以使用这些工具来绘制简单的几何图形。
例如，要绘制一条直线，可以点击工具栏中的“直线”图标或选择菜单栏中的“绘图”->“直线”命令。

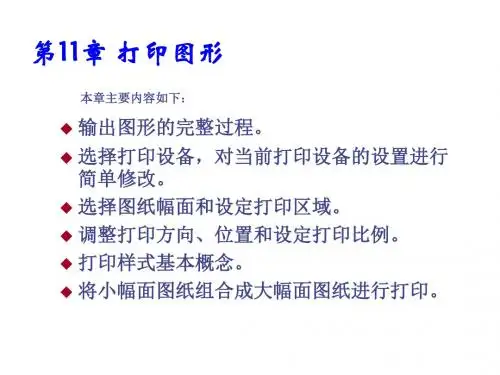

AutoCAD 2010中文版机械制图基础教程第11章 打印图形
打印样式表有以下两种类型。 颜色相关打印样式表：颜色相关打印样式表以“.ctb”为文件扩展名保存。 该表以对象颜色为基础，共包含255种打印样式，每种ACI颜色对应一个打 印样式，样式名分别为“颜色1”、“颜色2”等。用户不能添加或删除颜色 相关打印样式，也不能改变它们的名称。若当前图形文件与颜色相关打印 样式表相连，则系统自动根据对象的颜色分配打印样式。用户不能选择其 他打印样式，但可以对已分配的样式进行修改。 命名相关打印样式表：命名相关打印样式表以“.stb”为文件扩展名保存。 该表包括一系列已命名的打印样式，可修改打印样式的设置及其名称，还 可添加新的样式。若当前图形文件与命名相关打印样式表相连，则用户可 以不考虑对象颜色，直接给对象指定样式表中的任意一种打印样式。 在【名称】下拉列表中包含了当前图形中所有打印样式表，用户可选 择其中之一。用户若要修改打印样式，就单击此下拉列表右边的 按钮， 打开【打印样式表编辑器】对话框。利用该对话框可查看或改变当前打印 样式表中的参数。
11.2.2 使用打印样式
在【打印】对话框【打印样式表（笔指定）】分组框的【名称】下拉 列表中选择打印样式，如下图所示。打印样式是对象的一种特性，如同颜 色和线型一样。它用于修改打印图形的外观，若为某个对象选择了一种打 印样式，则输出图形后，对象的外观由样式决定。AutoCAD提供了几百 种打印样式，并将其组合成一系列打印样式表。
11.1 打印图形的过程
在模型空间中将工程图样布置在标准幅面的图框内，再标注尺寸及书写 文字后，就可以输出图形了，输出图形的主要过程如下。 （1）指定打印设备，可以是Windows系统打印机或是在AutoCAD中安装 的打印机。 （2）选择图纸幅面及打印份数。 （3）设定要输出的内容。例如，可指定将某一矩形区域的内容输出，或是 将包围所有图形的最大矩形区域输出。 （4）调整图形在图纸上的位置及方向。 （5）选择打印样式。若不指定打印样式，则按对象原有属性进行打印。 （6）设定打印比例。 （7）预览打印效果。
CAD2010教学手册
*需认真完整填写用户回执卡，并寄回执卡”（网址：''J/www.3.完成以上两项的用户，我们将三、抽奖办法：1.每三月我们从用户回执卡中抽奖励。
2.公司定期对给我公司提出有3.每年我们将从本年度的用户精美奖品。
四、咨询第4页产品特点1、全程语音视频讲解，图文并茂将声音、文本、图像、动画等信息递信息的角度看，声音和图像比文仅能加速理解，更可以提高信息接识的学习效率。
2、专家讲解、专业实用性强。
育验和教学经验的专家讲解，将操作者轻松操作，直观领悟行业软件的计算机技能提高和上岗的需求。
第5页6、操作方便，随学随用。
作为一种作简单方便，无需安装，所有多媒瓜界面，进出自如，真正做到想学什么时间学就什么时间学。
操作指南一、光盘注册方法（此项针对需要为支持正版软件，维护正版光盘用内容之前，需要先进行光盘的注在片头动画结束后，会弹出如下窗请打开（使用手册），根据界面文第6页请你点击弹出窗口的“确定”按钮，册成功，可以开始学习了。
注意：如果你注册不正确，会出现如下窗第7页要你重新查找和选择汉字了，池你退出界面。
如果你还要注册的话，二、安装Tscc视频插件有些光盘的视频播放需要安装Tscc安装。
在主界面上单击“安装视频插第8页第一步：单击Install按钮第二步：单击OK即可完成安装二、安装Flash插件有些光盘的视频播放需要安装装视频插件”按钮，弹出以下窗口。
在弹出的窗口中点击“是”按钮，点击“确定”完成安装。
第9页四、光盘界面操作1、主界面的操作2、二级界面的操作第10页电脑常用知识与技巧一、常见电脑名词术语解释多媒体教学词中的“媒体”，指的是文字、多媒体是只上述多种技术的综合应多媒体教学就是利用多媒体技术习方式。
研究表明从传递信息角度（图形、影像等视讯）比文字符号有更外界获得信息，83%通过视觉，触觉，3.5%通过嗅觉。
实验表第11页CGCG是英语Computer Graphics的缩计和生产。
autocad建筑制图实训教程(2010版)
12
AutoCAD 建筑制图实训教程(2010版)
二、基本绘图命令
【绘图】菜单的子 菜单命令绘制各种 常见的基本图形
2、绘制构造线 方法一：“指定通过点”方 式
1、绘制直线
方法二：“水平（H）”方式
方法三：“垂直（V）”方式
方法四：“角度（A）”方式
方法五：“二等分（B）”方
式
3、绘制多段线
方法六：“偏移（O）”方
二、创建表格 插入表格
选择【绘图】|【表格】命令，弹出【插入表格】对话框，系统 提供了如下三种创建表格的方式： 【从空表格开始】 【自数据链接】 【自图形中的对象数据】
移动表格
更改列宽
统一拉伸表格高度
表格打断夹点
统一拉伸表格宽度
统一拉伸表格宽度和高度
32
AutoCAD 建筑制图实训教程(2010版)
创建外部块
【写块】 对话框
23
AutoCAD 建筑制图实训教程(2010版)
二、块
插入块
选择【插入】|【块】命令 【名称】下拉列表框中选择 已定义的需要插入到图形中 的内部图块 【插入】对话框中，【插入点】选 项组用于指定图块的插入位置 【比例】选项组用于设置图块插入 后的比例。 【旋转】选项组用于设定图块插入 后的角度。选
四、图层的使用
管理图层
1. 图层特性过滤器 图层特性过滤器类似于 一个过滤装置，通过过 滤留下与过滤器定义的 特性相同的图层，
2. 新组过滤器 新组过滤器是指包括在 定义时放入过滤器的图 层，而不考虑其名称或 特性。
7
AutoCAD 建筑制图实训教程(2010版)
五、对象特性的设置
机练习
创建建筑图总说明
建筑施工说明是建筑施工图中最 重要的说明文字，在重要的图纸 中往往会占到一页到两页图纸的 分量。
AutoCAD 建筑制图实训教程(2010版)
二、基本绘图命令
【绘图】菜单的子 菜单命令绘制各种 常见的基本图形
2、绘制构造线 方法一：“指定通过点”方 式
1、绘制直线
方法二：“水平（H）”方式
方法三：“垂直（V）”方式
方法四：“角度（A）”方式
方法五：“二等分（B）”方
式
3、绘制多段线
方法六：“偏移（O）”方
二、创建表格 插入表格
选择【绘图】|【表格】命令，弹出【插入表格】对话框，系统 提供了如下三种创建表格的方式： 【从空表格开始】 【自数据链接】 【自图形中的对象数据】
移动表格
更改列宽
统一拉伸表格高度
表格打断夹点
统一拉伸表格宽度
统一拉伸表格宽度和高度
32
AutoCAD 建筑制图实训教程(2010版)
创建外部块
【写块】 对话框
23
AutoCAD 建筑制图实训教程(2010版)
二、块
插入块
选择【插入】|【块】命令 【名称】下拉列表框中选择 已定义的需要插入到图形中 的内部图块 【插入】对话框中，【插入点】选 项组用于指定图块的插入位置 【比例】选项组用于设置图块插入 后的比例。 【旋转】选项组用于设定图块插入 后的角度。选
四、图层的使用
管理图层
1. 图层特性过滤器 图层特性过滤器类似于 一个过滤装置，通过过 滤留下与过滤器定义的 特性相同的图层，
2. 新组过滤器 新组过滤器是指包括在 定义时放入过滤器的图 层，而不考虑其名称或 特性。
7
AutoCAD 建筑制图实训教程(2010版)
五、对象特性的设置
机练习
创建建筑图总说明
建筑施工说明是建筑施工图中最 重要的说明文字，在重要的图纸 中往往会占到一页到两页图纸的 分量。
机械制图实训教程
目录
三、修订云线
AutoCAD 2010的基本操作
1.功能
修订云线示例
目录
AutoCAD 2010的基本操作
三、修订云线
2.执行命令的方法
“绘图”工具栏：单击“修订云线”按钮
命令行：输入 REVCLOUD，按Enter 键。
目录
菜单栏：“绘 图”→“修订云 线”。
三、修订云线
3.操作步骤
AutoCAD 2010的基本操作
形。
外切于圆（C）：AutoCAD 2010要求指定正多边形内切
3 圆的圆心和半径，系统通过该内切圆绘制所需要的正多边形。
目录
二、镜像
AutoCAD 2010的基本操作
任务二 绘制滚动轴承6206及M12螺栓
1.功能
利用“MIRROR”命令，可以 绘制完全对称的图形。以选定的 镜像线为对称轴，生成与选定对 象完全对称的镜像，原来的选定 对象可以删除或保留。
“CHAMFER”命令可以用一条 斜线连接两条不平行的直线。倒 角有两种方式，一种是指定两边 距离倒角，一种是指定距离和角 度倒角。
目录
四、倒角
AutoCAD 2010的基本操作
任务二 绘制滚动轴承6206及M12螺栓
2.执行命令的方法
“修改” 工具栏：单 击“倒角” 按钮
命令行： 输入CHAMFER， 按Enter键。
目录
AutoCAD 2010的基本操作
任务一 绘制组合体剖视图 任务二 绘制滚动轴承 6206 及 M12 螺栓
AutoCAD 2010的基本操作
知识目标
1．掌握“样条曲线”命令及其编辑方法； 2．掌握“多段线”命令及其编辑方法； 3. 掌握“修订云线”命令； 4. 掌握“打断”命令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoCAD 2010 中文版 机械制图 实训教程
于 萍 编著
上海科学普及出版社
今日在线学习网 /
第11章
11.1 11.2 11.3 11.4 11.5 11.6 11.7 11.8 11.9
打印和发布图形
在模型空间中1:1打印图纸 调用其他图形文件的页面设置打印 在布局空间多视口多比例打印 添加新布局 以其他格式打印文件 打印电子文件 布局空间按比例2:1打印二维和三维图形 设置图纸打印区域边界 将图形输出至Impression的步骤
《AutoCAD 2010中文版机械制图实训教程》
《AutoCAD 2010中文版机械制图实训教程》
11.2 用其他图形文件的页面设置打印
在打印图形文件时，可以不进行打印页面设置，而是选择其他图形文件中已命 名的页面设置，并将其应用到当前图形中进行打印。这样直接调用已命名的页面设 置，节约一些操作时间。对于常用的页面设置，也可以保存到样板文件中，直接选 择即可打印。
《AutoCAD 2010中文版机械制图实训教程》
选择矩形视口内的两个标注对象，按Delete键，删除选择标注。 在矩形视口外部双击，取消视口内部操作状态，恢复图纸表面操作状态。 并标注出图形圆角尺寸。可以看到虽然我们没有选择任何一个视口，但可以为 视口内的图形创建标注对象。
《AutoCAD 2010中文版机械制图实训教程》
11.7布局空间按比例2:1打印二维和三维图形
本实例练习在布局中设置页面，创建两个视口，一个视口显示二维平面图形， 另一个视口显示三维模型，视口内显示比例2:1，插入标题栏图框，最后打印输出。 实例与11.3节内容相似，本节实例重点是练习布局空间视口内的三维视图转换。
《AutoCAD 2010中文版机械制图实训教程》
《AutoCAD 2010中文版机械制图实训教程》
11.8 设置图纸打印区域边界
图纸中的图框和标题栏位置有时要大于布局空间中的可打印虚线，由于超出可打 印虚线的图形都无法打印，因此本节将介绍设置图纸打印边界的方法。
《AutoCAD 2010中文版机械制图实训教程》
由于局部图形在矩形视口内被放大显示，在布局中标注的是放大后图形的尺 寸，因此需要修改测量数字。单击两个圆角半径，按快捷键“Ctrl+1”，打开特性 选项板，修改“标注线性比例”为0.5，按Enter键，如图所示。选择的半径标注 对象值即可缩小二分之一。
11.1 在模型空间中1:1打印图纸
模型空间用于表示真实世界的操作空间，用于设计绘图；图纸空间代表 图纸，可以在上面摆放图形，布局就是图纸空间，也就是最终打印出来的图 纸。这两个空间都可以打印出图，并且在打印之前都必须进行页面设置，如 选择打印机或绘图仪、图纸尺寸、打印区域等。
《AutoCAD 2010中文版机械制图实训教程》
《AutoCAD 2010中文版机械制图实训教程》
单击“输出”选项卡，在“打印”面板中单击“批处理打印”按钮，打开“发 布”对话框，选择发布的布局和其他参数之后，单击单击“发布”按钮。
《AutoCAD 2010中文版机械制图实训教程》
《AutoCAD 2010中文版机械制图实训教程》
《AutoCAD 2010中文版机械制图实训教程》
11.9将图形输出至Impression的步骤
在 系 统 中 安 装 Autodesk Impression 软 件 后 ， 可 以 将 图 形 输 出 至 Autodesk Impression 以查看使用“手绘”笔划时图形的外观。
《AutoCAD 2010中文版机械制图实训教程》
11.5 以其他格式打印文件
AutoCAD可以以多种格式（包括 DWF、DWFx、DXF、PDF 和 Windows 图元 文件 [WMF]）输出或打印图形。也可以使用专门设计的绘图仪驱动程序以图像格式 输出图形。例如在客户没有安装AutoCAD或其他图像特殊查看器时，可以输出JPG 或PNG格式的光栅图像，提供给客户检查。
《AutoCAD 2010中文版机械制图实训教程》
11.4 添加新布局
一个布局就是打印的一张图纸，默认情况下，新图形最开始有两个布局选项卡。 如果在模型空间绘制的图形比较多，需要打印在多张图纸时，可以创建新的布局。 每个布局可以设置不同或相同的页面设置，以不同或相同的图纸尺寸以输出不同或 相同的图形。
《AutoCAD 2010中文版机械制图实训教程》
11.6.4 发布三维DWF文件
依次单击“菜单浏览器/文件/输出/三维DWF”，弹出“输出三维DWF”对话框，选 择保存的路径和格式（DWF或DWFx），输入保存名称，单击“保存”按钮。 发布成功之后，弹出“查看三维DWF”对话框，单击“是”按钮，打开Autodesk DWF Viewer浏览器。观察三维DWF文件可以象在CAD中三维操作一样,以多种角度或 自由动态地观察模型。
《AutoCAD 2010中文版机械制图实训教程》
《AutoCAD 2010中文版机械制图实训教程》
11.3 在布局空间多视口多比例打印
图纸空间中的打印方法与模型空间中的打印方法基本相同，下面讲述在图纸空 间中多视口多比例打印输出的方法。
单击“视图”选项卡， 在“视口”面板中单 击“创建多边形”按 钮，在图框内绘制闭 合的多边形，按 Enter键。
打开Autodesk DWF Viewer浏览器，察看发布的图纸。
《AutoCAD 2010中文版机械制图实训教程》
11.6.3 输出文件
AutoCAD功能区还提供了“输出”面板，可以将模型空间选择的区域（显 示、范围、窗口），或者所有的布局输出为一个电子文件。这是打印和发布的 一种替代方式。
11.6.2 发布电子图形集
用户可以一次就将多个图形打印到一个DWFx文件中，使该DWFx文件包含多页， 这样在浏览器中就可观察多页图纸的打印效果了，这种操作称为发布电子图形集。 单击“输出”选项卡，在“打印”面板中单击“批处理打印”按钮，打开“发 布”对话框，选择发布的布局，单击单击“发布”按钮。
《AutoCAD 2010中文版机械制图实训教程》
11.6 打印电子文件
• 11.6.1 打印单页DWF文件
• 11.6.2 发布电子图形集
• 11.6.3 输出文件 • 11.6.4 发布三维DWF文件
《AutoCAD 2010中文版机械制图实训教程》
11.6.1 打印单页DWF文件
DWF文件是二维矢量文件，用户还可以使用这种格式在Web或Intranet网络上 发布图形，每个DWF文件可包含一张或多张图纸，称为单页DWF文件和多页DWF 文件。当需要输出含有一张图纸的DWF文件时，可以直接使用打印命令，方法如下： （1）打开一个图形文件，在模型或布局选项卡中，在界面顶端快速访问工具栏中， 单击“打印”按钮，打开“打印”对话框。 （2）在“打印”对话框中，打印机/绘图仪选择“DWF6 eplot.pc3”或者“DWFx ePlot (XPS Compatible).pc3”。 （3）根据需要为DWF文件选择打印设置，如图形尺寸、打印区域和比例等，单击 “确定”按钮后，打开“浏览打印文件”对话框，选择一个保存路径位置并输入打 印的电子文件名称，单击“保存”按钮。 （4）当界面右下角提示打印完成之后，在状态栏右侧单击“打印信息”按钮，打 开对话框，查看打印的一些信息，例如查看文件打印的路径位置，如果有错误打印 未成功，也可在此对话框中查看错误的原因。 （5）在打印完成之后，右击“打印信息”按钮，在弹出的快捷菜单中选择“查看 DWF文件”命令。 （6）此时打开Autodesk DWF Viewer浏览器，显示出刚打印的图形集，在浏览器 中看到的图形效果就和真实打印的效果是一样的。 《AutoCAD 2010中文版机械制图实训教程》
于 萍 编著
上海科学普及出版社
今日在线学习网 /
第11章
11.1 11.2 11.3 11.4 11.5 11.6 11.7 11.8 11.9
打印和发布图形
在模型空间中1:1打印图纸 调用其他图形文件的页面设置打印 在布局空间多视口多比例打印 添加新布局 以其他格式打印文件 打印电子文件 布局空间按比例2:1打印二维和三维图形 设置图纸打印区域边界 将图形输出至Impression的步骤
《AutoCAD 2010中文版机械制图实训教程》
《AutoCAD 2010中文版机械制图实训教程》
11.2 用其他图形文件的页面设置打印
在打印图形文件时，可以不进行打印页面设置，而是选择其他图形文件中已命 名的页面设置，并将其应用到当前图形中进行打印。这样直接调用已命名的页面设 置，节约一些操作时间。对于常用的页面设置，也可以保存到样板文件中，直接选 择即可打印。
《AutoCAD 2010中文版机械制图实训教程》
选择矩形视口内的两个标注对象，按Delete键，删除选择标注。 在矩形视口外部双击，取消视口内部操作状态，恢复图纸表面操作状态。 并标注出图形圆角尺寸。可以看到虽然我们没有选择任何一个视口，但可以为 视口内的图形创建标注对象。
《AutoCAD 2010中文版机械制图实训教程》
11.7布局空间按比例2:1打印二维和三维图形
本实例练习在布局中设置页面，创建两个视口，一个视口显示二维平面图形， 另一个视口显示三维模型，视口内显示比例2:1，插入标题栏图框，最后打印输出。 实例与11.3节内容相似，本节实例重点是练习布局空间视口内的三维视图转换。
《AutoCAD 2010中文版机械制图实训教程》
《AutoCAD 2010中文版机械制图实训教程》
11.8 设置图纸打印区域边界
图纸中的图框和标题栏位置有时要大于布局空间中的可打印虚线，由于超出可打 印虚线的图形都无法打印，因此本节将介绍设置图纸打印边界的方法。
《AutoCAD 2010中文版机械制图实训教程》
由于局部图形在矩形视口内被放大显示，在布局中标注的是放大后图形的尺 寸，因此需要修改测量数字。单击两个圆角半径，按快捷键“Ctrl+1”，打开特性 选项板，修改“标注线性比例”为0.5，按Enter键，如图所示。选择的半径标注 对象值即可缩小二分之一。
11.1 在模型空间中1:1打印图纸
模型空间用于表示真实世界的操作空间，用于设计绘图；图纸空间代表 图纸，可以在上面摆放图形，布局就是图纸空间，也就是最终打印出来的图 纸。这两个空间都可以打印出图，并且在打印之前都必须进行页面设置，如 选择打印机或绘图仪、图纸尺寸、打印区域等。
《AutoCAD 2010中文版机械制图实训教程》
《AutoCAD 2010中文版机械制图实训教程》
单击“输出”选项卡，在“打印”面板中单击“批处理打印”按钮，打开“发 布”对话框，选择发布的布局和其他参数之后，单击单击“发布”按钮。
《AutoCAD 2010中文版机械制图实训教程》
《AutoCAD 2010中文版机械制图实训教程》
《AutoCAD 2010中文版机械制图实训教程》
11.9将图形输出至Impression的步骤
在 系 统 中 安 装 Autodesk Impression 软 件 后 ， 可 以 将 图 形 输 出 至 Autodesk Impression 以查看使用“手绘”笔划时图形的外观。
《AutoCAD 2010中文版机械制图实训教程》
11.5 以其他格式打印文件
AutoCAD可以以多种格式（包括 DWF、DWFx、DXF、PDF 和 Windows 图元 文件 [WMF]）输出或打印图形。也可以使用专门设计的绘图仪驱动程序以图像格式 输出图形。例如在客户没有安装AutoCAD或其他图像特殊查看器时，可以输出JPG 或PNG格式的光栅图像，提供给客户检查。
《AutoCAD 2010中文版机械制图实训教程》
11.4 添加新布局
一个布局就是打印的一张图纸，默认情况下，新图形最开始有两个布局选项卡。 如果在模型空间绘制的图形比较多，需要打印在多张图纸时，可以创建新的布局。 每个布局可以设置不同或相同的页面设置，以不同或相同的图纸尺寸以输出不同或 相同的图形。
《AutoCAD 2010中文版机械制图实训教程》
11.6.4 发布三维DWF文件
依次单击“菜单浏览器/文件/输出/三维DWF”，弹出“输出三维DWF”对话框，选 择保存的路径和格式（DWF或DWFx），输入保存名称，单击“保存”按钮。 发布成功之后，弹出“查看三维DWF”对话框，单击“是”按钮，打开Autodesk DWF Viewer浏览器。观察三维DWF文件可以象在CAD中三维操作一样,以多种角度或 自由动态地观察模型。
《AutoCAD 2010中文版机械制图实训教程》
《AutoCAD 2010中文版机械制图实训教程》
11.3 在布局空间多视口多比例打印
图纸空间中的打印方法与模型空间中的打印方法基本相同，下面讲述在图纸空 间中多视口多比例打印输出的方法。
单击“视图”选项卡， 在“视口”面板中单 击“创建多边形”按 钮，在图框内绘制闭 合的多边形，按 Enter键。
打开Autodesk DWF Viewer浏览器，察看发布的图纸。
《AutoCAD 2010中文版机械制图实训教程》
11.6.3 输出文件
AutoCAD功能区还提供了“输出”面板，可以将模型空间选择的区域（显 示、范围、窗口），或者所有的布局输出为一个电子文件。这是打印和发布的 一种替代方式。
11.6.2 发布电子图形集
用户可以一次就将多个图形打印到一个DWFx文件中，使该DWFx文件包含多页， 这样在浏览器中就可观察多页图纸的打印效果了，这种操作称为发布电子图形集。 单击“输出”选项卡，在“打印”面板中单击“批处理打印”按钮，打开“发 布”对话框，选择发布的布局，单击单击“发布”按钮。
《AutoCAD 2010中文版机械制图实训教程》
11.6 打印电子文件
• 11.6.1 打印单页DWF文件
• 11.6.2 发布电子图形集
• 11.6.3 输出文件 • 11.6.4 发布三维DWF文件
《AutoCAD 2010中文版机械制图实训教程》
11.6.1 打印单页DWF文件
DWF文件是二维矢量文件，用户还可以使用这种格式在Web或Intranet网络上 发布图形，每个DWF文件可包含一张或多张图纸，称为单页DWF文件和多页DWF 文件。当需要输出含有一张图纸的DWF文件时，可以直接使用打印命令，方法如下： （1）打开一个图形文件，在模型或布局选项卡中，在界面顶端快速访问工具栏中， 单击“打印”按钮，打开“打印”对话框。 （2）在“打印”对话框中，打印机/绘图仪选择“DWF6 eplot.pc3”或者“DWFx ePlot (XPS Compatible).pc3”。 （3）根据需要为DWF文件选择打印设置，如图形尺寸、打印区域和比例等，单击 “确定”按钮后，打开“浏览打印文件”对话框，选择一个保存路径位置并输入打 印的电子文件名称，单击“保存”按钮。 （4）当界面右下角提示打印完成之后，在状态栏右侧单击“打印信息”按钮，打 开对话框，查看打印的一些信息，例如查看文件打印的路径位置，如果有错误打印 未成功，也可在此对话框中查看错误的原因。 （5）在打印完成之后，右击“打印信息”按钮，在弹出的快捷菜单中选择“查看 DWF文件”命令。 （6）此时打开Autodesk DWF Viewer浏览器，显示出刚打印的图形集，在浏览器 中看到的图形效果就和真实打印的效果是一样的。 《AutoCAD 2010中文版机械制图实训教程》
