无定向导线(水平角及距离)观测手簿

［精品］全圆方向观测法水平角观测手簿全圆方向观测法是一种常用的水平角观测方法，适用于测量平面角、定位控制点等工作。

下面介绍一下全圆方向观测法水平角观测手簿的内容和使用方法。

手簿内容：1. 观测日期和时间：记录每次观测的日期和时间，以备后续计算。

2. 观测者及记录者：记录参与观测的人员姓名和职务，并注明谁是观测者，谁是记录者。

3. 前后站点编号：记录观测时的前后站点编号，以区分观测点。

4. 仪器型号和编号：记录使用的水平仪型号和编号，并注明是否经过校验。

5. 检查环境条件：记录观测时的自然条件和人为因素，如当天的天气、风速、温度等。

6. 观测方法：具体记录使用的观测方法，如全站仪、经纬仪等，并注明观测时的姿态。

7. 观测数据：详细记录每个角度的观测数据，包括初始视线方向和终止视线方向的读数、初始视线和终止视线的高差读数，以及各项差和底面误差。

8. 数据处理：根据观测数据进行数据处理，并记录计算步骤和结果，及精度等级和结果符合要求的标准。

使用方法：1. 选择好观测点，选用合适的测量方法及仪器。

2. 在观测前进行全站仪或经纬仪等的常规检查工作，如校正调节仪器，校验仪器的水平和垂直度等。

3. 根据观测手簿的要求，记录观测日期和时间、参与人员及观测环境等基础信息。

4. 进行观测工作，记录每个角度的观测数据，按要求填写观测手簿。

5. 在观测完成后，对数据进行处理，计算出相应角度的精确数值，并填写到观测手簿中。

6. 在整个测量过程中，要保证质量监控，及时对问题进行处理，并记录到观测手簿中。

7. 按照手簿中要求的精度等级，对结果进行评价，最终得出符合要求的测量结果。

总之，全圆方向观测法水平角观测手簿是一份非常重要的资料，它记录了观测过程中的各种数据和情况，帮助测量人员更加精准和准确地完成相应的测量工作。

井下经纬仪导线测量手簿计算方法
井下经纬仪导线测量的手簿计算方法通常包括以下几个步骤：
1. 数据整理：首先，将测量得到的各个角度和边长的数据整理在手簿上。

每个角度应记录其度、分、秒的数值。

2. 角度计算：对于两个相邻的导线点，需要计算它们之间的水平角。

水平角的计算公式为：$\text{水平角} = \text{后视点角度} - \text{前视点角度}$。

注意，角度需要转换为同一度数单位（如度、分、秒），以便进行计算。

3. 边长测量：使用测距仪或钢卷尺测量两个相邻导线点之间的距离，并记录在相应位置。

4. 坐标计算：根据测量的角度和边长，以及已知的起始点的坐标，使用三角函数计算每个导线点的坐标。

常用的三角函数包括正弦、余弦、正切等。

5. 精度计算：根据测量的数据和计算的坐标，检查并计算导线的精度，以确保测量结果的准确性。

6. 手簿填写：将以上所有计算和检查结果填入手簿的相应位置，并确保所有数据准确无误。

7. 复核与审查：完成手簿填写后，进行复核和审查，确保所有数据和计算准确无误。

以上步骤是井下经纬仪导线测量手簿计算的基本方法。

具体的计算方法和公式可能因井下条件、测量精度要求等因素而有所不同，因此在实际操作中，应参考相关的测量规范和操作指南，以确保测量结果的准确性和可靠性。

J6经纬仪《方向观测法》测量水平角案例及观测记录手簿一、说明：⑴方向观测法适用于观测的方向大于、等于3个的情况；⑵归零差=半测回归零2个起始方向读数之差的绝对值，且要求归零差小于18秒，否则，重新测量；⑶各测回下半测回的观测顺序为逆时针测量，如第一测回中下半测回观测顺序为A,D,C,B,A；⑷2倍照准差2C=盘左读数－（盘右读数±180°），J6经纬仪角度测量不需要计算；⑸平均读数=（盘左读数 +（盘右读数±180°））∕2；⑹上表中黑体字部分数值 =（起始观测方向读数 +归零方向观测读数）∕2；⑺归零后方向值 = 平均读数－归零起始方向（即以上黑体部分数值）；二、观测及计算步骤：（以一测回为例）⑴将经纬仪架在O点，对中、整平；⑵盘左依次照准A,B,C,D,A目标，调整竖盘指标水准管使其居中，读数并记录如上表第4列；⑶计算归零差，判断其是否满足要求；⑷盘右依次照准A,D,C,B,A目标，按（2）过程，并计算归零差；⑸计算一测回个观测方向的2C值，判断其是否小于18秒，J6经纬仪测角可不考虑；⑹计算各观测方向的平均读数，（见说明5）；⑺计算归零后起始方向角度，（见说明6）；⑻计算归零后各方向值与各测回观测方向平均值（见表第8，9列）。

J6经纬仪测量竖直角案例及观测记录手簿表1 竖直角观测案例一、说明：⑴竖直角指任意观测方向与水平视线的夹角；⑵（盘左）半测回竖直角=90°-L，（盘右）半测回竖直角=R-270°；⑶竖盘指标差=半测回竖直角平均值，要求其小于25秒；二、观测及计算步骤：（以一测回为例）⑴将经纬仪架在O点，对中、整平；⑵盘左照准A目标，读数并记录如上表第3列，第4行；⑶盘右照准A目标，按（2）过程；⑷计算竖盘指标差，判断其是否满足小于25″要求；⑸计算一测回竖直角。

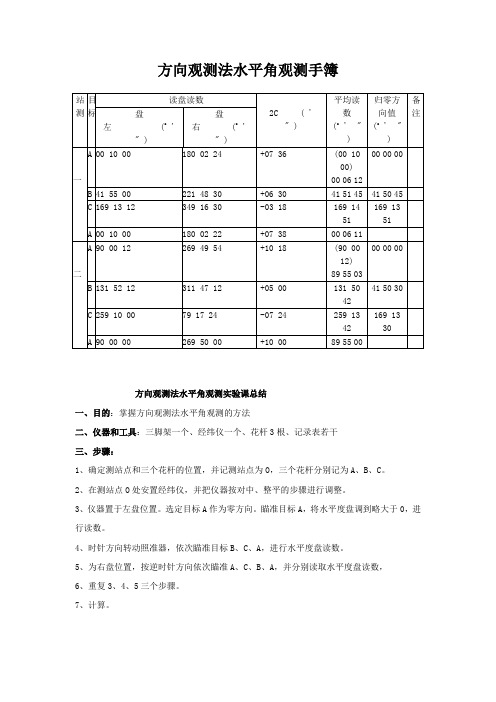

方向观测法水平角观测手簿
方向观测法水平角观测实验课总结
一、目的：掌握方向观测法水平角观测的方法
二、仪器和工具：三脚架一个、经纬仪一个、花杆3根、记录表若干
三、步骤：
1、确定测站点和三个花杆的位置，并记测站点为O，三个花杆分别记为A、B、C。

2、在测站点O处安置经纬仪，并把仪器按对中、整平的步骤进行调整。

3、仪器置于左盘位置。

选定目标A作为零方向。

瞄准目标A，将水平度盘调到略大于0，进行读数。

4、时针方向转动照准器，依次瞄准目标B、C、A，进行水平度盘读数。

5、为右盘位置，按逆时针方向依次瞄准A、C、B、A，并分别读取水平度盘读数，
6、重复3、4、5三个步骤。

7、计算。

四、总结：从距离测量到水准测量再到这次的角度测量。

学习的程度在提高，实验的操作也变得不再简单，这就更需要我们在课堂上认真的听讲，在外面静下心来耐心的操作。

这次的
角度测量并不是很顺利，就因为我们在转动照准器时忽略了水平制动螺旋的调整，以至于弄了几次之后才得到准确的数据。

这已经很明显的说明了要搞好测量这一块，对仪器操作的熟练程度是很重要的，再就是计算，计算是需要耐心和细心，稍不留意就能出错。

所以整个过程都是不得马虎的。

方向观测法水平角观测手簿
一、目的：掌握方向观测法水平角观测的方法
二、仪器和工具：三脚架一个、经纬仪一个、标杆3根、记录表若干
三、步骤：
1、对中
2、整平
3、从粗略瞄准到精确瞄准后读数
4、重复4测出所需数据
5、检测数据是否在误差之内
四、总结：
通过这节课的学习让我认识到做什么事情都应该细心。

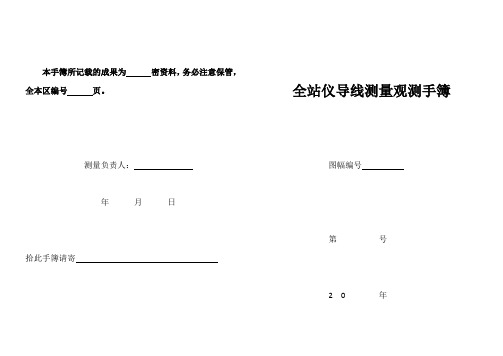

本手簿所记载的成果为密资料，务必注意保管，
全本区编号页。

测量负责人：
年月日拾此手簿请寄全站仪导线测量观测手簿图幅编号
第号
20年
目录
1、手簿检查记录―――――――― 2
2、填写手簿说明――――――――3
3、测定地面目标一览表―――――4
4、野外观测记录――――――――6－51
5、记事用纸――――――――――52－53 记事用纸
记事用纸
（测量单位名称）
全站仪导线测量观测手簿
测区
图幅编号
测图比例
自年月
测量日期
至年月
地形测量员
检查员
队长
拾此手簿者请与联系，定重谢！
手簿检查记要
仪器观测者仪器高记簿者
作业日期测站水平角观测：
填写手簿说明
1、在开始作业前填写内外封面应填各项。

2、每一测站上的观测记录，在对开两页上进行，按全站仪测量时所能测量出的项目进行测量记录。

测站至觇点间高差按下式进行计算：
h = 垂距+ 仪器高－觇标高
3、每日观测时应填写作业日期，观测者和仪器如始终没有变动，测只在第一次和最后一次填写，否则每次填写，以便检查。

4、手簿检查记要，测定地面目标一览表用蓝墨水记载。

5、禁止撕去手簿中任何一页纸张。

6、禁止采用将观测结果记在单张纸上或其它本子上再复抄至手簿上的方法进行记录。

测定地面目标一览表
仪器观测者仪器高记簿者
测定地面目标一览表作业日期测站
水平角观测：
作业日期测站水平角观测：
仪器观测者仪器高记簿者。

导线观测手薄测站：N2目标读数2C 一测回平均方向值归零方向值各测回归零方向均值附注盘左盘右°′″°′″″°′″°′″°′″N1N3边长平距观测值(m) 平距中数(m) N2 1| 2 3N3 4导线近似平差计算示例点号观测角改正数 方位角 边长 纵坐标增量 横坐标增量纵坐标横坐标 点号°′″ ″ °′″ m 计算值 （m ） 改正值 （mm ） 计算值 （m ） 改正值 （mm ） x (m)y (m) AA112233441 12 2 Σ辅助计算m mf m m f f n f y x 566148442021802允+=-=±=''±=''+=⨯--=∑")(βββ40001457318322<===+=∑D f K m mf f f s y x s导线略图四等水准测量手薄示例测站编号后尺下丝前尺下丝方向及尺号标尺读数K+黑-红高差中数备注上丝上丝后距前距黑面红面视距差d d1后1 1号尺常数为47872号尺常数为4687前2后-前2后2 前1 后-前3后1 前2 后-前4后2 前1 后-前5后1 前2 后-前高程误差配赋表点号距离（km）高差（m）改正数（mm）改正后高差（m）高程（m）点号辅助计算。

方向观测法水平角观测手簿
方向观测法水平角观测实验课总结
一、目的：掌握方向观测法水平角观测的方法
二、仪器和工具：三脚架一个、经纬仪一个、花杆3根、记录表若干
三、步骤：
1、确定测站点和三个花杆的位置，并记测站点为O，三个花杆分别记为A、B、C。

2、在测站点O处安置经纬仪，并把仪器按对中、整平的步骤进行调整。

3、仪器置于左盘位置。

选定目标A作为零方向。

瞄准目标A，将水平度盘调到略大于0，进行读数。

4、时针方向转动照准器，依次瞄准目标B、C、A，进行水平度盘读数。

5、为右盘位置，按逆时针方向依次瞄准A、C、B、A，并分别读取水平度盘读数，
6、重复3、4、5三个步骤。

7、计算。

四、总结：从距离测量到水准测量再到这次的角度测量。

学习的程度在提高，实验的操作也变得不再简单，这就更需要我们在课堂上认真的听讲，在外面静下心来耐心的操作。

这次的
角度测量并不是很顺利，就因为我们在转动照准器时忽略了水平制动螺旋的调整，以至于弄了几次之后才得到准确的数据。

这已经很明显的说明了要搞好测量这一块，对仪器操作的熟练程度是很重要的，再就是计算，计算是需要耐心和细心，稍不留意就能出错。

所以整个过程都是不得马虎的。

方向观测法水平角观测手簿
一、目的：掌握方向观测法水平角观测的方法
二、仪器和工具：三脚架一个、经纬仪一个、标杆3根、记录表若干
三、步骤：
1、对中
2、整平
3、从粗略瞄准到精确瞄准后读数
4、重复4测出所需数据
5、检测数据是否在误差之内
四、总结：
通过这节课的学习让我认识到做什么事情都应该细心。
