水平角的测量方法一、测回法1．测回法的观测方法（测回法适用于观测两个方向之间的单角）如图3-9所示，设O为测站点，A、B为观测目标，用测回法观测OA与OB两方向之间的水平角β，具体施测步骤如下。

（1）在测站点O安置经纬仪，在A、B两点竖立测杆或测钎等，作为目标标志。

（2）将仪器置于盘左位置，转动照准部，先瞄准左目标A，置零、读取水平度盘读数a L，设读数为0˚01′30″，记入水平角观测手簿表3-1相应栏内。

松开照准部制动螺旋，顺时针转动照准部，瞄准右目标B，读取水平度盘读数b L，设读数为98˚20′48″，记入表3-1相应栏内。

以上称为上半测回，盘左位置的水平角角值（也称上半测回角值）βL为：βL=b L－a L=98˚20′48″－0˚01′30″=98˚19′18″（3）松开照准部制动螺旋，倒转望远镜成盘右位置，先瞄准右目标B，读取水平度盘读数b R，设读数为278˚21′12″，记入表3-1相应栏内。

松开照准部制动螺旋，逆时针转动照准部，瞄准左目标A，读取水平度盘读数a R，设读数为180˚01′42″，记入表3-1相应栏内。

以上称为下半测回，盘右位置的水平角角值（也称下半测回角值）βR为：βR=b R－a R=278˚21′12″－180˚01′42″=98˚19′30″上半测回和下半测回构成一测回。

表3-1 测回法观测手簿测站竖盘位置目标水平度盘读数半测回角值一测回角值各测回平均值备注°′″°′″°′″°′″第一测回O 左A0 01 3098 19 1898 19 2498 19 30B98 20 48右A180 01 4298 19 30B278 21 12第二测回O 左A90 01 0698 19 3098 19 36B188 20 36右A270 00 5498 19 42B8 20 366OABβ均值作为一测回角值β。

在本例中，上、下两半测回角值之差为：△β=βL －βR =98˚19′18″－98˚19′30″=－12″一测回角值为：98˚19′18″+98˚19′30″98˚19′24″将结果记入表3-1相应栏内。

水平角观测操作步骤
水平角观测操作步骤：
①仪器安置：选点稳固，整平三脚架，对中整平经纬仪；
②目标瞄准：旋转望远镜，依次精确照准两个观测目标；
③读数记录：读取水平度盘读数，记录目标编号、方向观测值及觇标高；
④测回观测：按照测回法，改变度盘位置，重复瞄准读数，记录各测回数据；
⑤计算改正：考虑仪器误差、目标偏心、大气折光等因素，进行各项改正计算；
⑥角度计算：依据观测数据及改正值，计算水平角观测值及其平均值；
⑦成果检查：对比限差，判断观测质量，必要时进行重测或补测；
⑧数据整理：填写观测手簿，绘制测角草图，计算方位角等衍生数据；
⑨资料归档：整理观测原始记录、计算成果，按规定格式存档备案。

水平角的测量方法一、测回法1．测回法的观测方法（测回法适用于观测两个方向之间的单角）如图3-9所示，设O为测站点，A、B为观测目标，用测回法观测OA与OB两方向之间的水平角β，具体施测步骤如下。

（1）在测站点O安置经纬仪，在A、B两点竖立测杆或测钎等，作为目标标志。

（2）将仪器置于盘左位置，转动照准部，先瞄准左目标A，读取水平度盘读数a L，设读数为0˚01′30″，记入水平角观测手簿表3-1相应栏内。

松开照准部制动螺旋，顺时针转动照准部，瞄准右目标B，读取水平度盘读数b L，设读数为98˚20′48″，记入表3-1相应栏内。

以上称为上半测回，盘左位置的水平角角值（也称上半测回角值）βL为：βL=b L－a L=98˚20′48″－0˚01′30″=98˚19′18″（3）松开照准部制动螺旋，倒转望远镜成盘右位置，先瞄准右目标B，读取水平度盘读数b R，设读数为278˚21′12″，记入表3-1相应栏内。

松开照准部制动螺旋，逆时针转动照准部，瞄准左目标A，读取水平度盘读数a R，设读数为180˚01′42″，记入表3-1相应栏内。

以上称为下半测回，盘右位置的水平角角值（也称下半测回角值）βR为：βR=b R－a R=278˚21′12″－180˚01′42″=98˚19′30″上半测回和下半测回构成一测回。

表3-1 测回法观测手簿（4）对于DJ6型光学经纬仪，如果上、下两半测回角值之差不大于±40″，认为观测合格。

此时，可取上、下两半测回角值的平均值作为一测回角值β。

在本例中，上、下两半测回角值之差为：△β=βL－βR=98˚19′18″－98˚19′30″=－12″一测回角值为：98˚19′18″+98˚19′30″98˚19′24″将结果记入表3-1相应栏内。

注意：由于水平度盘是顺时针刻划和注记的，所以在计算水平角时，总是用右目标的读数减去左目标的读数，如果不够减，则应在右目标的读数上加上360˚，再减去左目标的读数，决不可以倒过来减。

工程测量员高级操作技能考核试卷（1）考件编号：注意事项1、本试卷依据《国家职业标准》命制。

2、请根据试题考核要求，完成考试内容。

3、请服从考评人员指挥，保证考核安全顺利进行。

考工内容为全圆方向法水平角观测，个人操作方式。

考工学生必须在规定的时间内独立完成规定任务，上交合格成果。

操作规范、成果质量和操作用时作为考工的计分内容。

1.考工场地和仪器设备操作场地在实训楼一楼，考工仪器为精度2〞的全站仪及附件。

2.考工要求（1）根据抽签确定的点位，按规范要求操作；（2）4个方向两测回，测回间按规定配盘；（3）根据观测数据填写附件1《水平角观测记录手簿》，计算成果。

3.技术指标（1）对中误差≤2毫米；（2）水准管气泡偏离≤1格；（3）与规定配盘值差≤15秒；（4）半测回归零差≤8秒；（5）一测回内2C较差≤13秒；（6）同一方向值各测回较差≤9秒；（7）归零后各方向值与已知方向值较差≤5秒。

4.考工时间仪器操作限时30分钟。

考工开始前，考工学生位于指定位置，仪器设备关闭置于箱内，在考官示意开始后方可开箱架设仪器、独立进行观测和记录，考官同时开始计时，考官全程跟随考工学生对其操作过程进行测评。

全部工作结束，上交成果并将仪器设备整理完毕后，示意考官，考官记时结束。

5.评分标准见附件2《全圆方向观测水平角评分表》，在限定时间内不上交观测成果，此项成绩记0分。

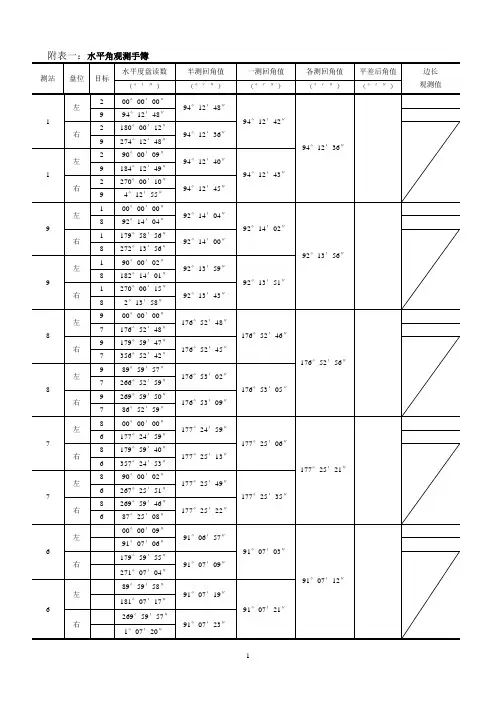

附件1：水平角观测记录手簿第测回仪器：NO. 点名：日期月日天气：观测者：觇标类型：开始：时分成像：记簿者：结束：时分归零差△左＝△右=附件2：全圆方向观测水平角评分表。
