火灾报警系统的故障诊断和维修技巧有哪些嘿,咱今天就来好好聊聊火灾报警系统那些事儿!我先跟您说个事儿啊,就前阵子,我家附近的一个商场,突然响起了火灾警报声,那动静,可把大家吓得够呛。
结果呢,发现是误报,这一场虚惊可把大家折腾得够呛。
从那之后,我就对火灾报警系统特别上心,也琢磨了不少关于它故障诊断和维修的技巧。
咱先来说说故障诊断这一块。
有时候,火灾报警系统会出现探测器故障。
这探测器就像是系统的“眼睛”,要是它出了问题,那可就麻烦啦。
比如说,探测器的指示灯不亮了,或者老是误报,这时候您就得仔细瞅瞅。
可能是探测器被灰尘给盖住了,影响了它的感知能力。
就像咱戴个眼镜,如果镜片脏了,看东西能清楚吗?所以得定期给探测器做个“清洁大扫除”,用干净的软布轻轻擦拭,把那些灰尘都赶走。
还有的时候,报警系统的通讯故障也让人头疼。
比如说,控制中心收不到某些区域的报警信号。
这就好像两个人打电话,突然断了线,消息传不过去。
这可能是线路接触不良,或者是线路被老鼠之类的小动物给咬坏了。
您想想,要是老鼠把电线当成了磨牙的好东西,那能不出问题吗?所以得检查线路,看看有没有破损、松动的地方。
再来说说火灾报警系统的主机故障。
要是主机老是死机或者运行速度慢得像蜗牛,那可不行。
这可能是系统软件出了问题,或者是硬件老化了。
就好比咱们用的电脑,时间长了,软件要更新,硬件也得升级。
所以得及时更新系统软件,要是硬件老化严重,就得考虑换一换啦。
接下来讲讲维修技巧。
如果是探测器故障,清洁之后还是不行,那可能就得更换新的探测器了。
在更换的时候,一定要注意型号和参数要匹配,可别随便找一个就装上,不然还是会出问题的。
要是线路故障,那就得重新接线或者更换损坏的线路。
这活儿可得细心,接错了线那可就麻烦大了。
就像搭积木,一块搭错了,整个就歪了。
要是主机故障,软件问题的话,找专业人员来进行系统优化和修复。
硬件问题的话,该换的零件就得换,千万别心疼钱,这可是关系到安全的大事。
汽车电路故障排除的基本步骤与技巧汽车电路故障排除是维修汽车电子系统中非常重要的一项任务。
随着现代汽车电子设备的复杂化,对于电路故障的排除变得越来越重要。
对于车主和汽车修理者来说,了解汽车电路故障的基本步骤和技巧,可以有效地解决一些常见的电路故障。
下面是汽车电路故障排除的基本步骤与技巧:1. 确定问题:在排除电路故障之前,首先需要确定具体的问题是什么。
车主和修理者可以借助车辆显示屏、仪表盘指示灯等来判断问题。
例如,如果仪表盘上有一些警告灯亮起,这可能意味着某个电子设备存在故障。
2. 检查电源:对于汽车电子设备来说,电源是正常运行的基础。
修理者在排查电路故障时,首先需要确保电源供应正常。
可以检查保险丝或断路器是否熔断,以及电池是否正常工作。
3. 使用电路图:当确定问题是电路故障时,使用汽车电路图是最有效的方式之一。
电路图上标明了每个电子设备之间的连线和连接方式,有助于修理者快速定位故障点。
可以根据电路图查找故障的可能位置,并逐一进行排查。
4. 检查接线连接:在进行电路故障排除过程中,修理者需要仔细检查电子设备的接线连接。
有时候,插头可能松动或腐蚀,这会导致电路的断开或接触不良。
通过检查接线连接,可以及时发现并解决这些问题。
5. 使用测试设备:在排除电路故障时,使用一些常见的测试设备将会很有帮助。
例如,万用表可以用来测试电阻、电压和电流等参数。
通过对电子设备进行测试,可以判断其是否存在问题,并进一步确定故障点。
6. 分割法定位故障点:当无法直接确定故障点时,修理者可以使用分割法来定位。
首先,将电路分为几个部分,然后逐一测试每个部分,以确定哪一部分存在故障。
通过不断缩小范围,最终可以确定具体的故障位置。
7. 修复故障点:确定了故障点之后,修理者需要采取相应的措施进行修复。
这可能包括更换损坏的零件、修复断开的电路或重新安装接线连接。
在修复过程中要注重细节,确保所有操作正确无误。
总之,汽车电路故障排除需要仔细的步骤和技巧。

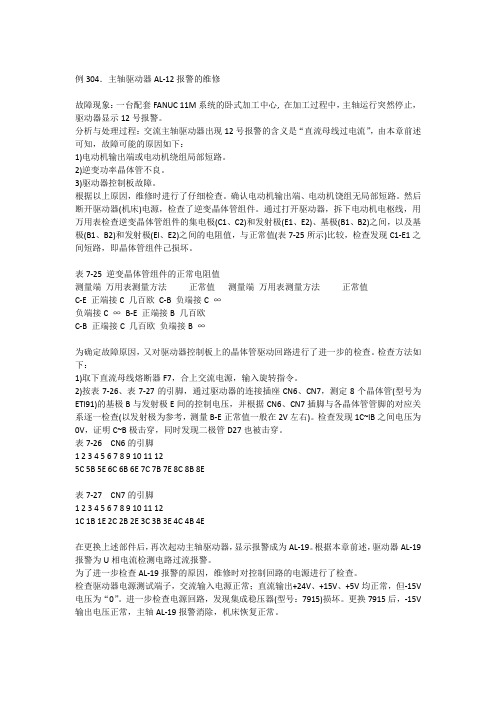

例304.主轴驱动器AL-12报警的维修故障现象:一台配套FANUC 11M系统的卧式加工中心, 在加工过程中,主轴运行突然停止,驱动器显示12号报警。
分析与处理过程:交流主轴驱动器出现12号报警的含义是“直流母线过电流”,由本章前述可知,故障可能的原因如下:1)电动机输出端或电动机绕组局部短路。
2)逆变功率晶体管不良。
3)驱动器控制板故障。
根据以上原因,维修时进行了仔细检查。
确认电动机输出端、电动机饶组无局部短路。
然后断开驱动器(机床)电源,检查了逆变晶体管组件。
通过打开驱动器,拆下电动机电枢线,用万用表检查逆变晶体管组件的集电极(C1、C2)和发射极(E1、E2)、基极(B1、B2)之间,以及基极(B1、B2)和发射极(El、E2)之间的电阻值,与正常值(表7-25所示)比较,检查发现C1-E1之间短路,即晶体管组件己损坏。
表7-25 逆变晶体管组件的正常电阻值测量端万用表测量方法正常值测量端万用表测量方法正常值C-E 正端接C 几百欧C-B 负端接C ∞负端接C ∞B-E 正端接B 几百欧C-B 正端接C 几百欧负端接B ∞为确定故障原因,又对驱动器控制板上的晶体管驱动回路进行了进一步的检查。
检查方法如下:1)取下直流母线熔断器F7,合上交流电源,输入旋转指令。
2)按表7-26、表7-27的引脚,通过驱动器的连接插座CN6、CN7,测定8个晶体管(型号为ETl91)的基极B与发射极E间的控制电压,并根据CN6、CN7插脚与各晶体管管脚的对应关系逐一检查(以发射极为参考,测量B-E正常值一般在2V左右)。
检查发现1C~lB之间电压为0V,证明C~B极击穿,同时发现二极管D27也被击穿。
表7-26 CN6的引脚1 2 3 4 5 6 7 8 9 10 11 125C 5B 5E 6C 6B 6E 7C 7B 7E 8C 8B 8E表7-27 CN7的引脚1 2 3 4 5 6 7 8 9 10 11 121C 1B 1E 2C 2B 2E 3C 3B 3E 4C 4B 4E在更换上述部件后,再次起动主轴驱动器,显示报警成为AL-19。
任务12 警告灯电路故障检修学习目标1.了解警告灯的要求、功用、组成2.了解闪光器的结构及工作过程3. 警告灯的拆装;建议学时:2学时学习地点:一体化教室学习准备常用工具:梅花扳手、套筒扳手、扭力扳手、开口扳手、车辆、示教台等专用工具:万用表油料、材料:清洗液等设备:车辆、多媒体教学设备资料:维修手册、维修工单、安全操作规程、教学课件、软件维修资料、视频教学资料、网络教学资源。
学习过程一、警告灯系统的组成问题1:请根据下图在实训车上找到各元件的位置。
警告灯系统主要由、、、、等组成。
警告灯主转向灯一般安装在汽车头、尾部的左右两侧,用来指示车辆行驶趋向。
汽车车侧中间装有侧转向灯。
主转向灯功率一般为20-25 W,侧转向灯为5 W,光色为流浪色。
转向时,灯光呈闪烁状。
在紧急遇险状需其他车辆注意避让时,全部转向灯可通过危险报警灯开关接通同时闪烁。
问题2:请观察在实训车上警告灯灯泡一共有几个?都安装在什么位置?问题3:打开实训车的警告灯,观察警告灯的闪光频率为多少?并通过网络资源查找下正常的频率是多少?二、闪光器的结构及工作原理闪光器是用于指明汽车行驶方向变化的闪光装置。
闪光器设计有新型电路,由低电压开关电路,高电压开关电路,脉冲发生电路、二极放大双管输出电路和两组灯光指示电路组成。
问题1:请在实训车上找到闪光器的位置,并观察实训车闪光器属于下面的那一种?□电容式□电子式1.电容式闪光器问题1:电容式转向灯电路由15 、12 、14、13 及线路等组成。
问题2:根据下图提示选择填空,并画于展板上,叙述其工作过程。
当开关8向左打时,开关8接通(□左□右)转向灯。
此时,电流从蓄电池正极通过电源开关到达继电器(□B□L)接脚,流经继电器(□3 □4)线圈到达外壳16,由于继电器弹簧片2在自己弹力的作用下使继电器触点1处于闭合状态,电流经继电器的触点到达L接脚,经8 流入(□左□右)侧转向灯及指示灯再经回到蓄电池负极。
道路交通信号灯维修手册概述:道路交通信号灯作为道路交通管理的重要设施,其正常运行对于交通流畅和交通安全具有至关重要的作用。
本手册旨在为维修人员提供关于道路交通信号灯的维护和维修知识,以确保信号灯长时间有效运行。
1. 信号灯维护要点1.1 定期检查和清洁信号灯的灯泡和灯罩应定期检查,其中,灯泡需要按照使用寿命更换,灯罩需要清洁以确保光线的透明度和亮度,以提高视觉效果。
1.2 确保电源供应检查信号灯的电源供应情况,确保电源稳定、无电压波动和供电线路无故障。
如果检测到电源问题,及时修复或更换。
1.3 检查信号灯控制器信号灯控制器是信号系统的核心设备,需要定期检查。
检查控制器的程序是否正常运行,灯光切换是否准确,并及时修复任何控制器故障。
2. 信号灯维修步骤2.1 故障排查当信号灯发生故障时,首先要进行故障排查。
检查信号灯的各个组件,包括灯泡、灯罩、连接线路和控制器等,确定是哪个部件出现问题。
2.2 维修与更换根据故障排查结果,对信号灯进行相应的维修与更换。
维修包括修复灯泡连接不良、线路接触不良、灯罩损坏等问题;更换包括更换灯泡、灯罩、连接线路等。
2.3 系统测试完成维修与更换后,进行信号灯系统的测试。
测试包括信号灯的亮灭情况、灯光切换是否准确、控制器程序是否正常等,确保信号灯运行正常。
3. 安全操作注意事项3.1 人身安全在进行信号灯的维修和维护时,要确保人身安全。
穿戴适当的防护装备,避免发生触电、摔倒等意外。
3.2 维修工具使用使用合适的维修工具进行维护和维修操作,避免使用不合适的工具造成损坏或安全事故。
3.3 灯泡更换注意事项在更换灯泡时,首先断电,然后等待灯泡冷却后进行更换,并确保灯泡型号和规格与原有灯泡一致。
4. 预防性维护计划为了延长信号灯的使用寿命和减少故障率,制定预防性维护计划非常重要。
计划包括定期检查、清洁、更换灯泡、检修控制器等,可以根据实际情况制定适合的维护计划。
结论:道路交通信号灯作为交通管理的重要组成部分,需要得到有效的维护和维修工作。
任务12 警告灯电路故障检修学习目标1.了解警告灯的要求、功用、组成2.了解闪光器的结构及工作过程3. 警告灯的拆装;建议学时:2学时学习地点:一体化教室学习准备常用工具:梅花扳手、套筒扳手、扭力扳手、开口扳手、车辆、示教台等专用工具:万用表油料、材料:清洗液等设备:车辆、多媒体教学设备资料:维修手册、维修工单、安全操作规程、教学课件、软件维修资料、视频教学资料、网络教学资源。
学习过程一、警告灯系统的组成问题1:请根据下图在实训车上找到各元件的位置。
警告灯系统主要由、、、、等组成。
警告灯主转向灯一般安装在汽车头、尾部的左右两侧,用来指示车辆行驶趋向。
汽车车侧中间装有侧转向灯。
主转向灯功率一般为20-25 W,侧转向灯为5 W,光色为流浪色。
转向时,灯光呈闪烁状。
在紧急遇险状需其他车辆注意避让时,全部转向灯可通过危险报警灯开关接通同时闪烁。
问题2:请观察在实训车上警告灯灯泡一共有几个?都安装在什么位置?问题3:打开实训车的警告灯,观察警告灯的闪光频率为多少?并通过网络资源查找下正常的频率是多少?二、闪光器的结构及工作原理闪光器是用于指明汽车行驶方向变化的闪光装置。
闪光器设计有新型电路,由低电压开关电路,高电压开关电路,脉冲发生电路、二极放大双管输出电路和两组灯光指示电路组成。
问题1:请在实训车上找到闪光器的位置,并观察实训车闪光器属于下面的那一种?□电容式□电子式1.电容式闪光器问题1:电容式转向灯电路由15 、12 、14、13 及线路等组成。
问题2:根据下图提示选择填空,并画于展板上,叙述其工作过程。
当开关8向左打时,开关8接通(□左□右)转向灯。
此时,电流从蓄电池正极通过电源开关到达继电器(□B□L)接脚,流经继电器(□3 □4)线圈到达外壳16,由于继电器弹簧片2在自己弹力的作用下使继电器触点1处于闭合状态,电流经继电器的触点到达L接脚,经8 流入(□左□右)侧转向灯及指示灯再经回到蓄电池负极。
此时(□3 □4)线圈、电阻、电容被触点短路。
相关知识电容电容器通常简称其为电容,用字母C表示。
定义1:电容器,顾名思义,是‘装电的容器’,是一种容纳电荷的器件。
英文名称:capacitor。
电容是电子设备中大量使用的电子元件之一,广泛应用于隔直,耦合,旁路,滤波,调谐回路,能量转换,控制电路等方面。
定义2:电容器,任何两个彼此绝缘且相隔很近的导体(包括导线)间都构成一个电容器。
充电和放电是电容器的基本功能。
充电使电容器带电(储存电荷和电能)的过程称为充电。
这时电容器的两个极板总是一个极板带正电,另一个极板带等量的负电。
把电容器的一个极板接电源(如电池组)的正极,另一个极板接电源的负极,两个极板就分别带上了等量的异种电荷。
充电后电容器的两极板之间就有了电场,充电过程把从电源获得的电能储存在电容器中。
放电使充电后的电容器失去电荷(释放电荷和电能)的过程称为放电。
例如,用一根导线把电容器的两极接通,两极上的电荷互相中和,电容器就会放出电荷和电能。
放电后电容器的两极板之间的电场消失,电能转化为其它形式的能。
闪光器电容的充电照上述说明,此时电流流经继电器的线圈(□3 □4 ),而由于该线圈有电流流过从而产生电磁效应,弹簧片就会在电磁力吸引的作用下克服自己的弹力而吸向铁芯,将继电器触点1迅速(□打开□闭合),转向灯处于暗的状态(尚未来得及亮)。
触点1打开后蓄电池开始向7 充电。
其充电回路为:电流从蓄电池正极✂11 ✂达继电器(□B □L )接脚✂继电器线圈3✂外壳16✂6 ✂继电器的线圈(□3 □4 )✂7✂继电器L接脚✂8 ✂左侧转向灯✂✂蓄电池负,极构成电容充电回路。
此时电流流经线圈3和线圈4,且这两个线圈是(□串联□并联)关系。
此时充电线路电阻较大,使电路上的电流(□较小□大),仍不足以使转向灯亮。
与此同时,由于线圈3、4的方向相同,于是线圈3、4产生的电磁吸力方向也(□相同□相反),使触点1继续打开。
转向灯仍然不亮。
电容的放电随着电容充电时间的变长,电容器C两端电压(□升高□降低),充电电流逐渐(□减小□增大),3、4线圈产生的电磁吸力(□减小□增大),在弹簧片弹力的作用下,触点闭合。
闭合后,电源通过线圈3、1 、8 向( □左侧□右侧)转向灯供电,同时电容器经线圈3 、线圈4、1 放电。
由于此时线圈3和线圈4方向相反,于是两线圈电磁吸力(□减小□增大),不足以使触点1打开,此时转向(□亮□熄灭)。
随着电容放电,电容两端的电压(□升高□降低),流经线圈4的电流(□减小□增大),产生的退磁作用(□减小□增大),线圈3产生的电磁力又将触点断开,转向灯(□亮□熄灭)。
蓄电池再次向电容(□充电□放电),如此反复,使转向灯以一定的频率闪烁。
问题3:想想转向灯是怎么再熄灭呢?又是怎么又亮起来的?在这个过程中哪个元件起着主要作用?2.电子式闪光器带继电器触点式电子闪光器电子闪光器可分为触点式(带继电器)和无触点式(不带继电器),不带继电器的电子闪光器又称为全电子闪光器。
半导体三极管又称“晶体三极管”或“晶体管”。
具有三个电极,能起放大、振荡或开关等作用的半导体电子器件。
三极管的基本结构是两个反向连结的pn接面,如图所示,可有NPN和PNP 两种组合。
三个接出来的端点依序称为发射极( E)、基极(B)和集电极(C),名称来源和它们在三极管操作时的功能有关。
三极管的电路符号如图所示,图中箭头方向表示发射结正偏时发射极电流的导通方向,箭头向外的是NPN型管,发射极箭头向里的是PNP型管。
三极管是有三根导线的半导体。
将一个微小的电流或电压施加在一根导线上,就可以控制流经其他两根导线较大的电流。
这就意味着三极管可以当作放大器和开关来使用。
三极管的三个极分别是发射极、基极和集电极。
基极非常薄并且导电性与反射极和集电极相比较弱。
一个非常小的基极-发射极电流可以控制一个非常大的集电极-发射极电流。
汽车电路中最常使用的是NPN(负极-正极-负极)三极管。
当基极-发射极的电压差小于0.6V时,三极管处于断开状态。
当基极-发射极的电压差大于0.6V时,三极管处于闭合状态,电流流过负载,并通过集电极和发射极流过三极管。
该电流量取决于流过基极-发射极的电流量。
还有一种三极管是PNP型。
PNP型三极管的工作原理与NPN型三极管相似,所不同的是,当基极低于发射极电压0.6V时,PNP型三极管导通。
问题1:请根据下图填空带继电器触点式晶体管闪光器的转向灯电路由 A 、B 、C 、D 等元件组成。
问题2:仔细分析下图,该闪光器使用的三极管属于(□NPN □PNP )型的。
当汽车向右转弯时,接通电源开关SW和转向灯开关K,此时电流由蓄电池正极→电源开关S W→闪光器接线柱“B”→电阻R1→继电器J的(□常闭□常开)触点→接线住“S”→K→右侧转向灯→→蓄电池负极,右转向信号灯(□亮□灭)。
电容的充电当继电器J的常闭触点处于闭合时,电流通过R1时,在RI上产生电压降使A点电压(□升高□降低),晶体管三极管V正向偏压而导通,集电极电流Ic 通过继电器J的线圈产生电磁力,使继电器常闭触头立即( □断开□闭合 ),右转向将信号灯(□亮□熄灭)。
晶体三极管V导通的同时,V的基极电流向电容器C对电容进行(□充电□放电)。
充电电路是:蓄电池正极→电源开关SW→接线柱B→三极管V的(□发射极□集电极)e、三极管V的(□发射极□基极)b →电容器C→电阻R3→接线柱S→→右侧转向灯→→蓄电池负极。
电容的放电电容在充电过程中,电容器的电压逐渐(□升高□降低),充电电流Ib 逐渐(□增大□减小),经过三极管V的集电极Ic流向继电器的电流也随之(□增大□减小)至消失,因此,继电器线圈电流产生的吸力(□增大□减小),而使继电器触点(□闭合□断开),转向信号灯(□亮□熄灭)。
当继电器触点再次闭合时,此时电容器C通过电阻R2、、电阻R3构成回路进行放电。
放电电流在R2上产生电压,B点电压( □高□低 ),该电压降使三极管发射极反向偏压,加速了三极管的(□导通□截止),使继电器J的常闭触点持续(□接通□断开)使转向灯处于(□亮□熄灭)的状态。
问题3:该闪光器是由电路中的哪个元件控制转向灯的闪烁?当电容放电电流接近零时,Rl上的电压降又为三极管提供(□反向□正向)偏压,使其(□导通□截止)。
这样,电容器C不断地和,三极管V也就不断地导通与截止,控制继电器的触点反复地接通、断开,使转向信号灯闪烁发光。
无触点式(不带继电器)问题1:下图为某闪光器的电路图,请仔细观察该闪光器电路中有无触点?该转向灯系统电路由A 、B 、C 、D组成。
由闪光器内的E 控制转向灯的电路的通断。
问题1:该电路是怎么控制转向灯亮的呢?如图所示,当SW接上瞬通瞬间,三极管VT1、VT2同时由R3、R2获得正向偏压而同时(□导通□截止),同时C1、C2亦分别经R4、R1充电。
问题2:想想这两个三极管能同时到达完全导通吗?假设:三极管VT1比另一个三极管VT1导通的快,则三极管(□VT1 □VT2 )先进入饱和(ON)完全导通状态, A点电压(□变低□变高),C2由三极管VT1集电极,经搭铁、电源VCC、电阻R2放电,使三极管VT2的BE极形成一反向偏压,促使三极管VT2(□导通□截止), B点电压(□变低□变高),三极管VT3因的BE极形成一正向偏压而(□导通□截止)。
于是电流:蓄电池正极→开关SW→→转向灯开关K→左侧转向灯→→蓄电池负极。
左转向灯亮起来了。
同时C1经电阻R4、饱和导通的三极管VT1的基极与蓄电池构成回路在短时间内完成充电至VCC。
电容C2的充电问题3:该电子闪光器是利用的充电、放电来控制导通、截止来控制转向灯的闪烁的。
三、转向开关及危险警告开关1.多功能组合开关多功能组合开关将照明开关(前照灯开关、变光开关)、信号(转向、危险警告、超车)开关、刮水器/清洗器开关等组合为一体,安装在便于驾驶员操纵的转向柱上。
您开车正在马路上直线行驶,这时您打开了右转向灯。
您开始慢慢减速,并向右转动方向盘。
转向信号灯还在闪烁。
当您完成转向,将方向盘向左转回后,转向信号灯会立即熄灭,转向杆也会跳回原位。
转向装置是如何做到这一点的呢?问题1:根据下图提示并结合实物想想转向装置是如何做到上述这一点的呢?参照下图及实训车的《维修手册》,将你的转向开关拆下来拆下左侧固定螺栓安全气囊固定螺栓,将方向盘转动180°在拆右侧。
取下安全气囊面罩,放好,用起子拨动并打开气囊气体发生器的固定用弹簧锁扣。
用套筒扳手拆下方向盘轴端固定螺母和垫片,向上拉动方向盘,使方向盘从花键轴上拔出来,放好。
拆下组合开关上盖板的2个固定螺钉,取下上盖板,分别拔出组合开关左侧、右侧电线插头,拔出电喇叭黄色电线插头。
