常见警报灯电路

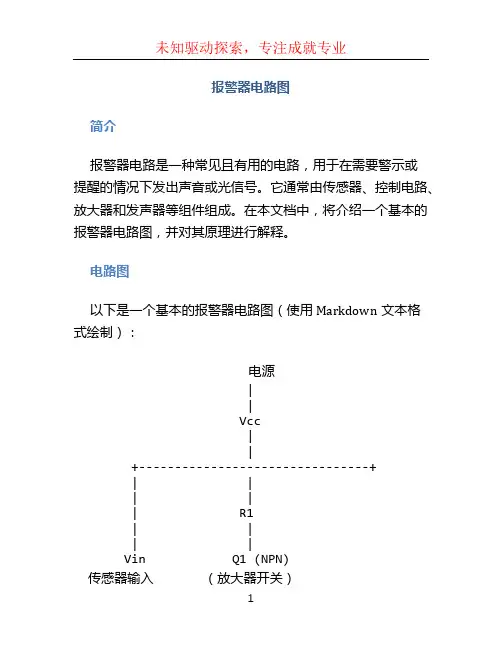

报警器电路图简介报警器电路是一种常见且有用的电路，用于在需要警示或提醒的情况下发出声音或光信号。

它通常由传感器、控制电路、放大器和发声器等组件组成。

在本文档中，将介绍一个基本的报警器电路图，并对其原理进行解释。

电路图以下是一个基本的报警器电路图（使用Markdown文本格式绘制）：电源||Vcc||+--------------------------------+| || || R1| || |Vin Q1 (NPN)传感器输入（放大器开关）| || || | | | | | | | | | | | | || | | | | | | | | | | | | | R2---------------------------|----| || _|_|_|_ |C1 ___ || | || --- Piezo Buzzer||Gnd电路原理这是一个基本的报警器电路，它由两个关键部分组成：传感器和放大器。

•传感器（Vin）：传感器负责将来自外部环境的信号转换为电压信号，并输入到放大器中。

传感器可以是任何类型的传感器，如温度传感器、运动传感器等，取决于需要监测的情况。

•放大器：放大器接收传感器的输入信号，并通过放大作用将其增强。

在这个电路中，放大器是由NPN晶体管（Q1）和电阻（R1）组成的。

当传感器的输入电压超过晶体管的阈值电压时，晶体管会打开并放大电流。

放大的电流通过电阻R2流入Piezo蜂鸣器，从而产生警报声音。

•电源：电源部分提供所需的电压（Vcc）和接地（Gnd）。

总结通过这个基本的报警器电路图，我们可以清晰地了解报警器的工作原理。

传感器将外部环境的信号转换为电压信号，并输入到放大器中，而放大器通过放大电流来驱动Piezo蜂鸣器，从而发出警报声音。

这种电路可以应用于许多不同的场合，例如家庭安全系统、汽车警报系统等。

希望这个文档对您了解报警器电路有所帮助。

报警器、警示器应用电路图本文从EEPW电路图中为您整理了水位告警器、用LM431做的延时开关、简易水位（液位）告知装置‐、过压自动断电装置制作、医用输液报警器这5款报警器、警示器应用电路图。

具体详情见下：一．水位告警器­­­­­Water level alarmThis circuit not only indicates the amount of water present in the overhead tank but alsogives an alarm when the tank is full.The circuit uses the widely available CD4066, bilateral switch CMOS IC to indicate the water level through LEDs.When the water is empty the wires in the tank are open circuited and the 180K resistors pulls the switch low hence opening the switch and LEDs are OFF. As the water starts filling up, first the wire in the tank connected to S1 and the + supply are shorted by water. This closes the switch S1 and turns the LED1 ON. As the water continues to fill the tank, the LEDs2 , 3 and 4 light up gradually.The no. of levels of indication can be increased to 8 if 2 CD4066 ICs are used in a similar fashion.When the water is full, the base of the transistor BC148 is pulled high by the water and this saturates the transistor, turning the buzzer ON. The SPST switch has to be opened to turn the buzzer OFF.Remember to turn the switch ON while pumping water otherwise the buzzer will not sound!二．用LM431做的延时开关­­­­­Make the delay switch with LM431一般延时开关电路多用NE555来做，但是其最高工作电压只能达到18伏，有客户要求能工作在24伏的延时开关电路，用于汽车延时点火。

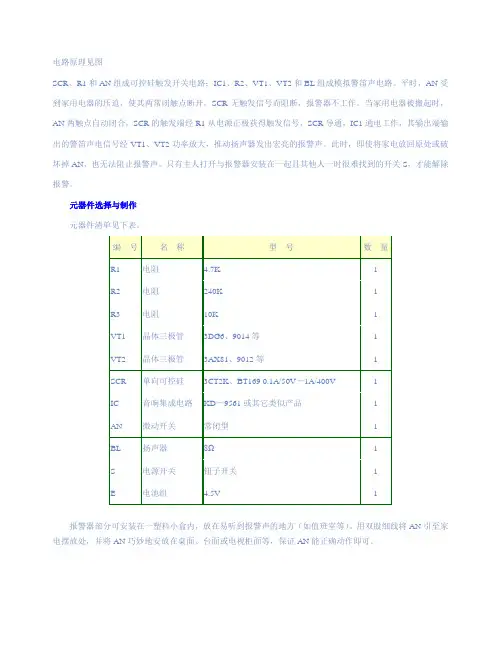

几种常见报警电路详解1.简单电子报警器电路本电路可用于家庭防盗，将保护线拉在门和门框之间。

如下图所示的电路是一种简单的电子报警器电路。

图中S为旋转开关，HA 为电铃，K为继电器。

在晶体三极管VT的基极和发射极之间接一根细铜线，作为保护线，其直径约为0.1~0.2mm，铜线的长度不宜过长，其电阻很小，可认为VT的基极和发射极是短路的。

因此当铜线未断开时，VT截止，接在晶体管集电极的继电器不得电。

但是当保护线被拉断时，VT导通，K得电吸合，其触点K 接通电铃的电源而发出报警声。

2.声光报警电路本电路适用于有人值守的铁道口作禁止通行报警。

如下图所示的电路主要由旋转开关S、晶体管振荡器、继电器K、电铃HA、指示灯EL等组成。

当接通电源时，振荡器开始工作，VT2不断导通截止，因此继电器不断吸合释放，指示灯闪光，电铃发出间断报警声。

改变振荡电路的电阻或电容值，可改变振荡频率，从而改变响铃和指示灯闪光频率。

3.有毒气体报警器电路如下图所示的是一种简易的有毒气体报警电路。

图中MQK-2是气敏元件，平时A、B两端电阻很大，此电路处于静止状态。

当气敏元件接触到有毒可燃性气体时，A、B两端电阻迅速减小，B点电位升高，并向C2充电，当C2正极电位达到VT导通电位时，VT导通，IC得电报警。

当空气中有毒气体减少时，电路可自动复位。

本电路可用于瓦斯、煤气等报警。

若将VT的负载改为继电器K时，本电路可驱动换气扇等负载，如下图所示。

本电路用于煤气站、家庭的厨房排除泄漏煤气等。

4.漏电插座报警电路本电路适用于居民住宅供电系统无保护中性线的家用电器设备作漏电报警。

一些居民住宅供电线路无保护中性线，这种供电系统的家用电器设备在使用中容易发生触电事故。

如下图所示为一种采用门铃集成电路CW9300制作的漏电报警器电路，当插入三眼插座的设备漏电时，泄漏电流从电源相线流经电器外壳到达插座地线端，再经报警器回到电源中性线构成回路。

经R1降压、二极管VD 整流后的脉冲电流使报警器发声。

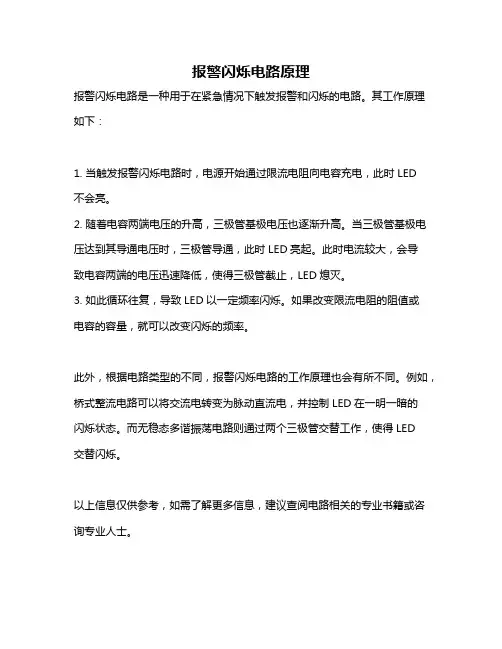

报警闪烁电路原理
报警闪烁电路是一种用于在紧急情况下触发报警和闪烁的电路。

其工作原理如下：
1. 当触发报警闪烁电路时，电源开始通过限流电阻向电容充电，此时LED
不会亮。

2. 随着电容两端电压的升高，三极管基极电压也逐渐升高。

当三极管基极电压达到其导通电压时，三极管导通，此时LED亮起。

此时电流较大，会导
致电容两端的电压迅速降低，使得三极管截止，LED熄灭。

3. 如此循环往复，导致LED以一定频率闪烁。

如果改变限流电阻的阻值或
电容的容量，就可以改变闪烁的频率。

此外，根据电路类型的不同，报警闪烁电路的工作原理也会有所不同。

例如，桥式整流电路可以将交流电转变为脉动直流电，并控制LED在一明一暗的
闪烁状态。

而无稳态多谐振荡电路则通过两个三极管交替工作，使得LED
交替闪烁。

以上信息仅供参考，如需了解更多信息，建议查阅电路相关的专业书籍或咨询专业人士。

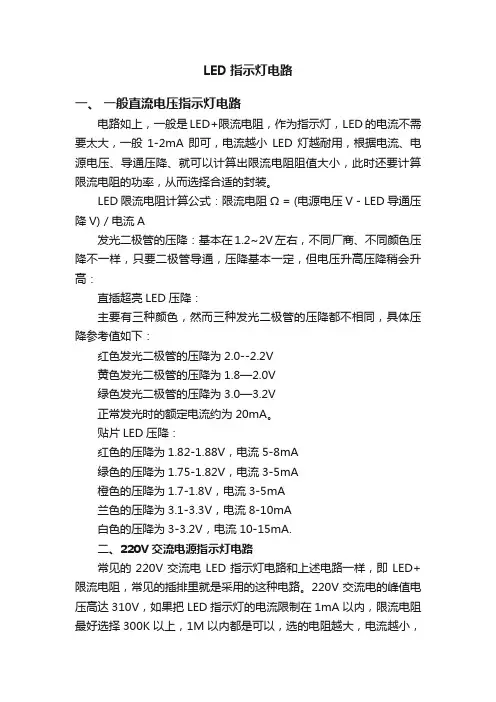

LED指示灯电路一、一般直流电压指示灯电路电路如上，一般是LED+限流电阻，作为指示灯，LED的电流不需要太大，一般1-2mA即可，电流越小LED灯越耐用，根据电流、电源电压、导通压降、就可以计算出限流电阻阻值大小，此时还要计算限流电阻的功率，从而选择合适的封装。

LED限流电阻计算公式：限流电阻Ω = (电源电压V - LED导通压降V) / 电流A发光二极管的压降：基本在1.2~2V左右，不同厂商、不同颜色压降不一样，只要二极管导通，压降基本一定，但电压升高压降稍会升高：直插超亮LED压降：主要有三种颜色，然而三种发光二极管的压降都不相同，具体压降参考值如下：红色发光二极管的压降为2.0--2.2V黄色发光二极管的压降为1.8—2.0V绿色发光二极管的压降为3.0—3.2V正常发光时的额定电流约为20mA。

贴片LED压降：红色的压降为1.82-1.88V，电流5-8mA绿色的压降为1.75-1.82V，电流3-5mA橙色的压降为1.7-1.8V，电流3-5mA兰色的压降为3.1-3.3V，电流8-10mA白色的压降为3-3.2V，电流10-15mA.二、220V交流电源指示灯电路常见的220V交流电LED指示灯电路和上述电路一样，即LED+限流电阻，常见的插排里就是采用的这种电路。

220V交流电的峰值电压高达310V，如果把LED指示灯的电流限制在1mA以内，限流电阻最好选择300K以上，1M以内都是可以，选的电阻越大，电流越小，限流电阻及LED发热越小，LED指示灯越耐用。

日常购买的插座中LED指示灯经常容易坏，原因有可能是LED反向击穿损坏或是限流电阻烧坏（一般是阻值过小或功率选择的不合适）。

在上述简单的指示灯电路用在220V交流中，由于LED的反向击穿电压一般只有几伏，因此在交流电压的负半周，LED处于反向击穿状态，但是因为限流电阻的存在，电流较小，一般情况下也不会损坏LED，但有的LED击穿后容易损坏，且长时间击穿可导致LED寿命下降，解决办法是在LED两端并接一个普通二极管或是串接一个高耐压的二极管（如1N4007），一般厂商为了节省成本不会额外加二极管，此外还可以加大限流电阻的阻值来减小击穿电流，但如果限流电阻过大，LED亮度会下降。

道路施工警示灯控制电路道路施工警示灯控制电路是用来控制道路施工警示灯的电路系统，通过合理的设计可以达到警示和保护施工人员和过往车辆的作用。

这种控制电路在道路施工中起着非常重要的作用，能有效地提醒过往车辆减速慢行，确保施工人员的安全，同时也能保护车辆免受施工现场的影响。

下面我们将详细介绍道路施工警示灯控制电路的设计原理和工作方式。

我们需要了解道路施工警示灯的基本原理。

道路施工警示灯一般由灯泡、镇流器或者电子镇流器、箱体、支架等部件组成。

在道路施工过程中，施工单位会根据施工需要将这些灯具依次摆放在施工路段的两侧或中间，以示警告，提醒过往车辆慢行。

然后，我们来看一下道路施工警示灯控制电路的基本原理。

道路施工警示灯控制电路一般由控制器、电源、传感器和执行元件等部分组成。

通过控制器对传感器的信号进行处理，进而控制执行元件完成相应的操作。

接下来，我们将详细介绍道路施工警示灯控制电路的设计原理和工作方式。

控制器部分。

控制器是整个控制电路的核心部分，它通常由单片机或者PLC等控制芯片组成。

控制器通过采集传感器的信号，对信号进行处理，然后控制执行元件的工作状态。

在设计控制器时需要考虑控制信号的精度、可靠性和抗干扰能力等因素，以确保道路施工警示灯能够按照预定的要求正常工作。

电源部分。

电源是控制电路的动力来源，它通常由交流电或直流电供电。

在设计电源时需要考虑供电的稳定性和可靠性，以确保道路施工警示灯能够在各种环境条件下正常工作。

传感器部分。

传感器是控制器的输入部分，它可以采集施工现场的各种信息，如车辆的数量、车速、温度、湿度等。

通过传感器采集到的信息，控制器可以根据需要调整道路施工警示灯的工作模式，以适应不同的施工现场条件。

执行元件部分。

执行元件是控制器的输出部分，它通常由继电器、电磁阀、电机等部件组成。

通过执行元件，控制器可以对道路施工警示灯进行开关、闪烁、亮度调节等操作，以满足不同的施工需要。

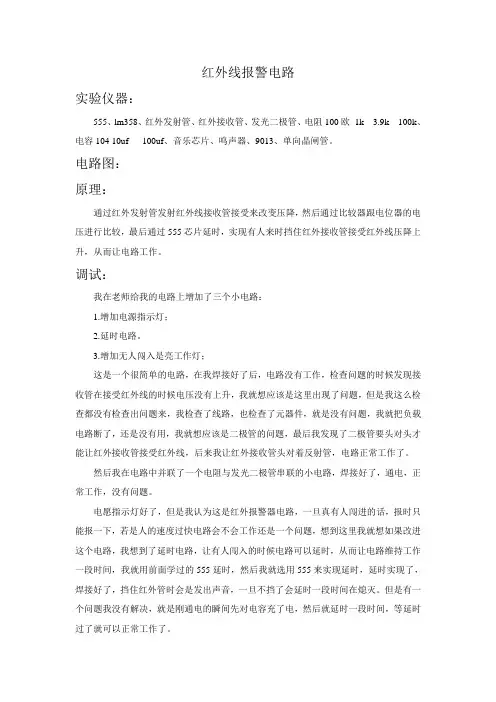

红外线报警电路实验仪器：555、lm358、红外发射管、红外接收管、发光二极管、电阻100欧1k 3.9k 100k、电容104 10uf 100uf、音乐芯片、鸣声器、9013、单向晶闸管。

电路图：原理：通过红外发射管发射红外线接收管接受来改变压降，然后通过比较器跟电位器的电压进行比较，最后通过555芯片延时，实现有人来时挡住红外接收管接受红外线压降上升，从而让电路工作。

调试：我在老师给我的电路上增加了三个小电路：1.增加电源指示灯；2.延时电路。

3.增加无人闯入是亮工作灯；这是一个很简单的电路，在我焊接好了后，电路没有工作，检查问题的时候发现接收管在接受红外线的时候电压没有上升，我就想应该是这里出现了问题，但是我这么检查都没有检查出问题来，我检查了线路，也检查了元器件，就是没有问题，我就把负载电路断了，还是没有用，我就想应该是二极管的问题，最后我发现了二极管要头对头才能让红外接收管接受红外线，后来我让红外接收管头对着反射管，电路正常工作了。

然后我在电路中并联了一个电阻与发光二极管串联的小电路，焊接好了，通电，正常工作，没有问题。

电愿指示灯好了，但是我认为这是红外报警器电路，一旦真有人闯进的话，报时只能报一下，若是人的速度过快电路会不会工作还是一个问题，想到这里我就想如果改进这个电路，我想到了延时电路，让有人闯入的时候电路可以延时，从而让电路维持工作一段时间，我就用前面学过的555延时，然后我就选用555来实现延时，延时实现了，焊接好了，挡住红外管时会是发出声音，一旦不挡了会延时一段时间在熄灭。

但是有一个问题我没有解决，就是刚通电的瞬间先对电容充了电，然后就延时一段时间，等延时过了就可以正常工作了。

最后一部分就是增加的无人时亮正常工作灯，我利用lm358剩下的一端比较器，利用当有人了输出低电平，没有人时输出高电平这一点来实现，但是这里有一个问题就是当电路处于延时的时。

就会发生冲突，会报警，正常工作灯也亮，为了处理一点，我就把电容的一段给他的地电位端增加了一个高电位，这样就会实现正常工作的灯是一个地电位状态，不会亮，延时一过就恢复高电位正常工作，但这样有一个问题，就是当把电容两端的电位返回的到lm358时，lm358两个引脚都为高电平，但我要的只有一个为高电平，所以我就在利用二极管的单向导电性，给两个引脚中间增加一个二极管，这样高电位就不会跑到另一个引脚了。

多层警示灯连接示意图
多层式警示灯的连接方法
适用于：
LTA-205 1/2/3/4/5 闪光 DC12V ,DC24V,AC110V,AC220V
LTA-205 1/2/3/4/5 闪光 DC12V ,DC24V,AC110V,AC220V
LTA-205 1/2/3/4/5 敞亮 AC110V,AC220V
LTA-204 1/2 /3 /4 闪光 DC12V， DC24V，AC110V，AC220V
举例：
下列为型号： LTA-205 ，电压：AC 220V，层数； 3层，闪光W型。

灯共有 6条线。

1.翻译说明：绿色箭头所指2条粘接在一起的黑线为电源线，当灯开始工作时，首先，这2条线必须和外部电源连接。

正负级没有限制。

警告，黑色2线不得与其他四条线一并连接到外部电源上，否则，后果自负。

2.翻译说明：图中绿色箭头所指综色线为信号公共线，当电源线已和外部电源连接完毕，仅仅此条线和其他层次相对应的裸线连接，灯即正常工作，实例请见3图。

3.翻译说明：图中显示信号公共线已和其他对应的红，黄，绿线相连，一旦黑色电源线和外部电源连接，此红，黄，绿三层的灯立即开始工作。

说明：红线代表红罩层级，黄线代表黄罩层级，绿线代表绿罩层级
进一步补充：
当外部电源和2黑线连接后，公共棕色线和红线相连，则红灯亮；使然，棕线和黄线相连，则黄灯亮，。

若配有蜂鸣器，则灰色线代表蜂鸣器。

相当于一个层级。

若让其工作，仅仅把公共线与灰色线相连即可。
