第三节、转向灯、危险警报灯及其电路

汽车电工电子实训指导书2014 /2015 学年第一学期课程名称：汽车电工电子实训指导教师：班级：姓名：第组组长：组员：项目一：汽车转向灯及危险报警灯第周星期实训结果总评：教学目标：1、能够正确掌握转向灯及危险报警灯的电路原理图2、能够正确分析转向灯及危险报警灯线路3、能够正确排除转向灯及危险报警灯的故障及解决方法教学重点：1、能够正确掌握转向灯及危险报警灯的电路原理图2、能够正确分析转向灯及危险报警灯线路3、能够正确排除转向灯及危险报警灯的故障及解决方法教学难点：能够正确排除转向灯及危险报警灯的故障及解决方法教学方法及手段：讲授法、演示法、小组讨论法危险警告灯开关左右转向灯开关（手柄）以及蓄电池、融断器等电缆线蓄电池熔断器、继电器左转向灯及危险警告灯右转向灯及危险警告灯后转向灯、危险警告灯转向、危险警告指示灯危险指示灯开关闪光器B:电源端L：闪光器控制端E：搭铁端二、转向灯及危险警告灯电路1、转向灯及危险警告灯电路的特点：转向灯及危险警告灯电路的共同点是共用车前与车后的转向灯，车内的转向指示灯，以及一些车型共同一个闪光器。

而两者的差别为功能不同，一为单侧转向灯闪亮，作为转向指示用，一为所有转向灯均同时闪亮，作为危险警告用；另外危险警告灯不经点火开关控制，只要压下开关，如图5-21所示，车外的转向灯及车内的转向指示灯均同时闪烁。

2、示范分析转向电路（右转时）当点火开关工作在ON或ST位置，警告灯开关在OFF位置，转向灯开关扳向R位置时，电流经蓄电池→熔断丝→点火开关→熔断丝→闪光器→警告灯开关OFF位置→转向灯开关→R ，前、后、侧转向灯及指示灯搭铁，因闪光器的作用，使灯以每分钟60～120次的速度不断闪烁，以警告其他驾驶人及行人，车辆要向右行。

三、故障排除方案课后思考给实训教师。

并组织小组成员打扫实训场所卫生，待老师检查后方可离开。

请各组组长放好本组的万用表，以后的实训中一直使用此万用表，如有损坏，由全组共同赔偿。

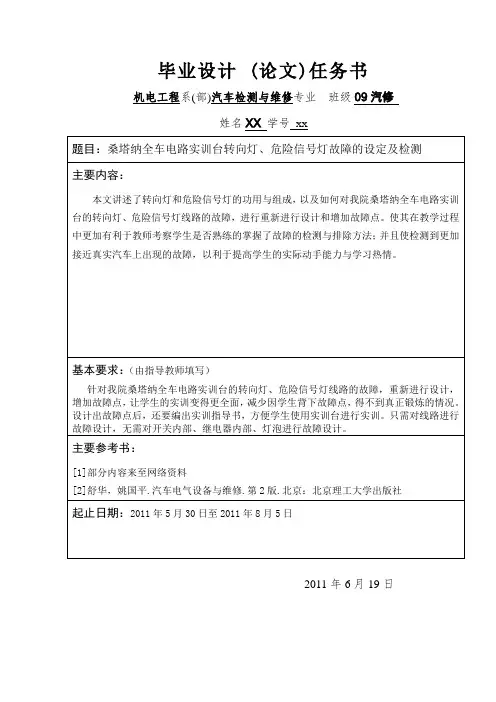

毕业设计 (论文)任务书机电工程系(部)汽车检测与维修专业班级09汽修姓名XX 学号xx2011年6月19日目录一、前言.............................................................................................. - 2 -汽车灯光的常见故障与检测：.. (2)二、转向灯和危险信号灯的功用与组成........................................ - 3 -1.转向信号灯 (3)2.转向指示灯 (4)3.转向信号电路 (4)4.危险报警信号灯与指示灯 (4)5.危险报警信号电路 (4)三、桑塔纳转向灯和危险信号灯故障设计与现象........................ - 4 -1.单为转向灯故障 (5)2.单为危险信号灯故障 (5)3.转向灯和危险信号灯共通的故障 (5)四、实训指导书 ................................................................................ - 6 -1.单一故障设置 (6)2.组合故障设置 (6)五、结论 .......................................................................................... - 10 -致谢....................................................................... 错误!未定义书签。

参考文献：........................................................................................ - 10 -附录：............................................................................................ - 11 -桑塔纳全车电路实训台转向灯、危险信号灯故障的设定及检测【摘要】因旧桑塔纳全车电路实训台在设计上已经落后，只能设置单一的故障点，在教学实训时存在记住故障部位，使其缺乏了应有的实训效果,达不到实训台的教学目的。

汽车转向灯、危险报警灯及其电路故障（即工作原理）一、转向灯及危险报警灯电路在汽车起步、转弯、变更车道或路边停车时，需要打开转向信号灯以表示汽车的趋向，提醒周围车辆和行人注意。

转向信号灯系统由闪光继电器（简称闪光器）、转向开关、转向灯和转向指示灯等组成。

当接通危险报警信号开关时，所有转向信号灯同时闪烁，表示车辆遇紧急情况，请求其他车辆避让。

根据GB 7258—1997 机动车运行安全技术条件》规定，危险报警灯操纵装置不得受点火开关控制。

转向灯闪烁是由闪光器控制电流通断实现的，闪光频率规定为1.5HZ±0.5HZ。

有的车转向信号闪光器和危险报警闪光器共用，例如TJ7100轿车，如图6－20所示，还有的车转向信号闪光器和危险报警闪光器单独设置，例如切诺基汽车，如图6－21所示。

二、闪光器的工作原理常见闪光器有电容式、翼片式、晶体管式三类（图6－22）。

翼片式和带继电器的晶体管式闪光器结构简单体积小、闪光频率稳定、监控作用明显、工作时伴有响声，故被广泛使用。

1．电容式闪光器电容式闪光器结构如图6－23所示，它由一只大容量电解电容器和双线圈继电器组成。

工作原理：接通转向灯开关（左或右）后，串联线圈经触点、转向信号灯构成回路，且电流较大。

产生较强磁场，吸动衔铁，使触点张开。

此过程中，串联线圈通电时间极短，转向信号灯不亮。

触点张开后电容器经串联线圈、并联线圈、转向灯开关、转向灯及转向指示灯构成充电回路．由于充电电流很小，此时转向灯与转向指示灯不亮。

触点在串并联线圈的合成磁场（方向相同）作用下，仍保持张开状态。

电容器充足电后．并联线圈电流消失，铁心吸力减小，触点在复位弹簧作用下闭合，转向灯与转向指示灯亮；同时，电容器经并联线圈及触点放电，由于串联线圈与并联线圈磁场方向相反，铁心吸力极小，触点保持闭合状态。

当电容器放电结束后，并联线圈电流消失，在串联线圈磁场作用下，触点再次张开，转向灯与转向指示灯变暗，电容器再次充电。

丰田卡罗拉转向与危险警告灯电路分析与检修发布时间：2021-06-08T16:06:35.910Z 来源：《基层建设》2021年第5期作者：徐义国[导读] 摘要：汽车转向与危险警告灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题。

深圳技师学院深圳 518116摘要：汽车转向与危险警告灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题。

本文主要介绍了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理，常见故障以及故障排除方法。

关键词：丰田卡罗拉；转向与危险警告灯；电路分析；故障在汽车起步、转弯、变更车道或路边停车时，需要打开转向信号灯以表示汽车的趋向，提醒周围车辆和行人注意；当接通危险报警信号开关时，所有转向信号灯同时闪烁，表示车辆遇紧急情况，请求其他车辆避让。

本文主要分析和探讨了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理，常见故障以及故障排除方法，希望为维修人员提供借鉴和帮助。

1 转向与危险警告灯电路分析一汽丰田卡罗拉轿车转向与危险警告灯电路主要由闪光继电器（简称闪光器）、转向信号开关、危险警告开关、转向灯和转向指示灯等组成。

卡罗拉转向与危险警告灯电路主要由转向信号闪光灯继电器控制，电路如图1所示。

此车使用的转向信号闪光灯继电器为8脚的类型，工作原理与普通3脚式闪光继电器有所不同，其工作原理为：1.1 左转向信号灯工作原理：当打开左转向信号灯开关时，转向开关E8（E60）的A15（B5）脚与A12（B7）脚接通，转向信号闪光器接到一个左转向信号，信号电路为：转向信号闪光器的5脚→前照灯变光开关总成E8（E60）的A15（B5）脚→前照灯变光开关总成E8（E60）的A12（B7）脚→E1搭铁。

此时，闪光继电器内部左转向触点闭合。

左转向信号灯主电路为：蓄电池“+”→点火开关IG→10A-2号ECU-IG保险丝→转向信号闪光器的1脚→转向信号闪光器的3脚→左前转向信号灯、左侧转向信号灯、左后转向信号灯和左转向信号指示灯→搭铁。

桑塔纳2000危险警报及转向灯电路识读与故障分析作者：陈家耀来源：《中外企业家·下半月》 2014年第10期陈家耀（海南省技师学院，海南海口571100）摘要：德国大众车系在我国汽车工业中占据重要地位，如奥迪、捷达、帕萨特、和桑塔纳等。

桑塔纳电路是比较典型的大众车系电路，读懂桑塔纳2000的电路可为掌握大众车系电路和其他车系电路打下良好的基础。

关键词：桑塔纳2000；电路识读；警报转向灯；故障分析中图分类号：TS958 文献标志码：A 文章编号：1000-8772（2014）30-0231-02危险警报及转向灯是汽车最常使用的警示灯，也是容易发生故障的地方，下面将以桑塔纳2000的电源系和危险警报及转向灯为例，分析电路的识读及其常见故障。

一、电源系统1.中央控制盒中央控制盒有将外部电源与用电设备“连接”起来的作用。

其中盒内的四条电源线（30、15、X、31）起关键作用，它们既要接受外部电源的供电，又要将电给到各设备。

正面主要是电源线引入与引出，背面主要是装保险丝和继电器，如图1、图2所示。

2.中央控制盒内部电源线电路图中央控制盒内部电源线电路图，如图3所示。

3.四条电源线的作用四条电源线如图4所示。

30：直接与蓄电池连接，只要电池有点它就有电；15：由点火开关控制，供给小功率用电设备，在2档与3档都有电；X：需经过点火开关控制，供给小功率用电设备，只有在2档时有电；31：搭铁线，也称负极线。

二、危险警报及转向灯电路及常见故障分析1.危险警报及转向灯电路简画危险警报及转向灯电路图如图5所示。

2.转向灯电路的电流分析蓄电池正极→中央接线盒P4端子→30号线→P2端子→点火开关30号端子→点火开关15号端子→中央接线盒15号线→S19保险丝→中央接线盒A13端子→转向灯开关15号端子→转向灯开关49号端子→A18端子→闪光器→31号线打铁→A10端子→转向灯开关49a（转向灯开关左打）→A7端子→C8端子→左边转向灯→打铁。
