第二章 半导体三极管练习

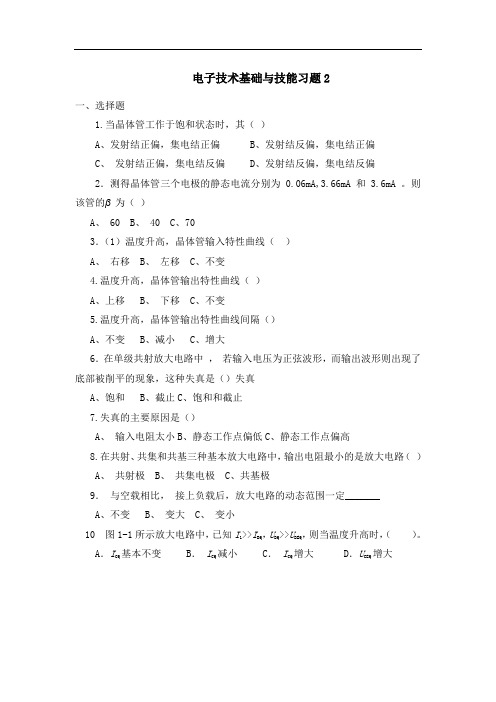

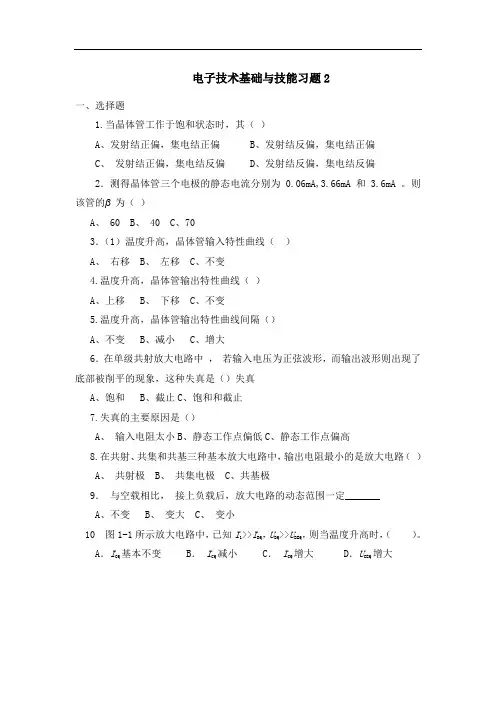

电子技术基础与技能习题2一、选择题1.当晶体管工作于饱和状态时，其（）A、发射结正偏，集电结正偏B、发射结反偏，集电结正偏C、发射结正偏，集电结反偏D、发射结反偏，集电结反偏2．测得晶体管三个电极的静态电流分别为 0.06mA,3.66mA 和 3.6mA 。

则该管的β为（）A、 60B、 40C、703．（1）温度升高，晶体管输入特性曲线（）A、右移B、左移C、不变4.温度升高，晶体管输出特性曲线（）A、上移B、下移C、不变5.温度升高，晶体管输出特性曲线间隔（）A、不变B、减小C、增大6．在单级共射放大电路中，若输入电压为正弦波形，而输出波形则出现了底部被削平的现象，这种失真是（）失真A、饱和B、截止C、饱和和截止7.失真的主要原因是（）A、输入电阻太小B、静态工作点偏低C、静态工作点偏高8.在共射、共集和共基三种基本放大电路中，输出电阻最小的是放大电路（）A、共射极B、共集电极C、共基极9．与空载相比，接上负载后，放大电路的动态范围一定_______A、不变B、变大C、变小10 图1-1所示放大电路中，已知I1>>I BQ，U BQ>>U BEQ，则当温度升高时，（）。

A．I CQ基本不变 B． I CQ减小 C．I CQ增大 D．U CEQ增大题图1-111、使用万用表直流电压档，测得电路中晶体管各极相对于某一参考点的电位如图1-2所示，从而可判断出该晶体管工作在（）A、饱和状态B、放大状态C、截止状态D、倒置状态题图1-212、为了减小温漂，通用型运放的输入级大多采用（）A、共射电路；B、共集电路；C、OCL电路；D、差动放大电路；13、差动放大电路用恒流源代替公共发射极电阻RE是为了（）A、提高共模电压放大倍数；B、提高差模电压放大倍数；C、提高差模输入电阻；D、提高共模抑制比；14、测得放大电路的开路电压为6V，若接入2KΩ的负载电阻后，测得输出电压为4V，则此放大器的输出电阻Ro为（）A、Ro=1KΩB、Ro=2KΩC、Ro=4KΩD、Ro=6KΩ15、差分放大电路，它是（）。

注意:答案仅供参考！ 一、填空题1。

半导体三极管属于 电流 控制器件，而场效应管属于 电压 控制器件。

2。

放大器有两种不同性质的失真，分别是 线性 失真和 非线性 失真。

3. 共射极放大电路中三极管集电极静态电流增大时,其电压增益将变 大 ；若负载电阻R L 变小时，其电压增益将变 小 。

4. 单级共射极放大电路产生截止失真的原因是 静态Ic 偏小 ；产生饱和失真的原因是 Ic 偏大 ;若两种失真同时产生，其原因是 输入信号太大 。

5.静态工作点Q 点一般选择在 交流 负载线的中央。

6。

静态工作点Q 点选得过低会导致 截止 失真；Q 点选得过高会导致 饱和 失真。

7。

对于下图所示电路，设V CC =12V ，R b =510k Ω，R c =8 k Ω,V BE =0.7V ，V CE(sat ）=0.3V ，当β=50,静态电流I BQ = 22μA ，I CQ = 1.1mA ，管压降V CEQ = 3。

2V ；若换上一个当β=80，静态电流I BQ = 22μA ，I CQ = 1.46mA ，管压降V CEQ = 0.3V ，三级管工作在 饱和 状态。

8.对于下图所示电路，设V CC =12V ，三级管β=50，V BE =0。

7V ，若要求静态电流I CQ =2mA ，V CEQ =4V ，则电路中的R b = 282。

5 k Ω ，R C = 4 k Ω 。

9。

对于下图所示电路，已知V CC =12V ，R b1=27 k Ω,R c =2 k Ω，R e =1 k Ω，V BE =0。

7V,现要求静态电流I CQ =3mA ，则R b2= 12 k Ω .10.已知图示的放大电路中的三级管β=40，V BE =0。

7V,稳压管的稳定电压V Z =6V,则静态电流I BQ = 0.275mA ，I CQ = 11mA ，管压降V CEQ = 3V 。

11。

当环境温度升高时，三极管的下列参数变化的趋势是:电流放大系数β 增大 ,穿透电流I CEO 增加 ,当I B 不变时,发射结正向压降|U BE | 减小 。

第二章晶体三极管及其放大电路一、填空题1.三极管有二个PN结，即结和结，在放大电路中结必须正偏，结必须反偏。

2.三极管有型和型，前者的图形符号是后者的图形符号是。

3.三极管各电极电流的分配关系是。

4.三极管输出特性，曲线可分为三个区域，即区、区和区。

当三极管工作在区时，关系式IC =βIB才成立；当三极管工作在区时，IC =0；当三极管工作在区时，UCE=05.有两只三极管，A管的β=200，ICEO =100μA；B管的β=60，ICEO=15μA；管比管性能好。

6.三极管的反向饱和电流ICBO 随温度升高而，穿透电流ICEO随温度升高而，β值随温度的升高而。

7.某三极管的管压降UCE 保持不变，基极电流IB=30uA时，IC=1.2mA,则发射极电流IE=如果基极电流IB 增大到50uA时，IC增加到2mA，则三极管的电流放大系数β= 。

8.工作在放大状态的三极管可作为器件，工作在截止状态和饱和状态的三极管可作为器件。

9.处于放大状态的三极管，IC 与IB的关系是，处于饱和状态的三极管IC不受I B 控制，了放大作用，处在截止状态的三极管IC。

10.PNP型三极管处于放大状态时，三个电极中极电位最高，极电位最低。

11.放大电路的功率放大倍数为100，功率增益为。

12.输入电压为400mV，输出电压为4V，放大电路的电压增益为。

13.晶体三极管放大电路中，当输入信号达到一定时，静态工作点设置太低将使信号产生失真。

14.在共射极放大电路中，当RC减小，而其它条件不变，则晶体三极管负载线变。

共射极放大电路的输出信号是取自于三极管的极。

15.用NPN管的分压式偏置放大电路中，如果把上偏置电阻减小而其它不变，则三极管的集电极电流将。

16.在NPN管放大电路中，当集电极电流减少时，它的UCE电压是。

17.两级放大电路第一级电压放大倍数为100，第二极电压放大倍数为60，则总的电压放大倍数为。

18、多级放大电路常用的耦和方式有、和三种形式。

《电子技术基础》第二章半导体三极管及其放大电路试卷一、单项选择题1.在三极管放大器中,三极管各极电位最高的是( )。

(2 分)A.NPN管的集电极B.PNP管的集电极C.NPN管的发射极D.PNP管的基极2.在一块正常放大的电路板上,测得三极管1、2、3脚对地电压分别为-10V、-10.3V、-14V,下列符合该三极管的有( )。

(2 分)A.PNP型三极管B.硅三极管C.1脚是发射极D.2脚是基极3.一般要求放大电路的( )。

(2 分)A.输入电阻大,输出电阻大B.输入电阻小,输出电阻大C.输入电阻大,输出电阻小D.输入电阻小,输出电阻小4.用万用表判别三极管的管脚时,应该( )。

(2 分)A.用R×1挡或R×10挡B.先判别出基极BC.先判别出发射极ED.不需判别是NPN还是PNP5.三极管按内部结构不同,可分为( )。

(2 分)A.NPN型B.PNP型C.硅管D.锗管6.一个三级放大器,工作时测得A u1=100,A u2= -50,A u3=1,则总的电压放大倍数是( )。

(2 分)A.51B.100C.-5000D.17.在单管共发射极放大电路中,其输出电压u o与输入电压u i( )。

(2 分)A.频率相同B.波形相似C.幅度相同D.相位相反8.有三只晶体三极管,除β和I CEO不同外,其他参数一样,用作放大器件时,应选用( )。

(2 分)A.β=50,I CEO=0.5 mAB.β=140,I CEO=2.5 mAC.β=10,I CEO=0.5 mA9.晶体三极管中电流固定不变的分配原则是:( )。

(2 分)A.B.C.10.在分压式偏置电路中,已知R B1=20kΩ,R B2=10 kΩ,R C=2 kΩ,R E=2kΩ,U CC=12V,β=50,R L=2kΩ。

设U BEQ=0,I CQ为( )。

(2 分)A.1mAB.2mAC.3mAD.4mA二、判断题11.( )功率放大电路的主要作用是向负载提供足够大的功率信号。

第二章、三极管一、选择题（本大题共小题，每小题分，共分）1、晶体三极管内部由（ ）个PN 结构成。

A 、一个B 、二个C 、三个D 、多个2、如果测得一个放大电路中其三极管的直流电压U CE ＜１Ｖ，则它处于（ ）。

A 、放大状态 B 、饱和状态 C 、截止状态3、有万用表测得PNP 晶体管三个电极的电位分别是V C =6V ，V B =0.7V ，V E =1V 则晶体管工作在（ ）状态。

A 、 放大B 、截止C 、饱和D 、损坏 4、三级管工作在放大区，要求（ ）A 、发射结正偏，集电结正偏B 、发射结正偏，集电结反偏C 、发射结反偏，集电结正偏D 、发射结反偏，集电结反偏5、一只NPN 型三极管三极电位分别有V C =3.3V ，V E =3V ，V B =3.7V ，则该管工作在（ ） A ．饱和区 B ．截止区 C ．放大区 D ．击穿区6、下列三极管各个极的电位，处于放大状态的三极管是（ ）A V C =0.3V ，V E =0V ， VB =0.7V B VC =-4V ， V E =-7.4V ，V B =-6.7V C V C =6V ， V E =0V ， V B =-3VD V C =2V ， VE =2V ， V B =2.7V7、工作在放大区的某三极管，如果当I B 从12μA 增大到22μA 时，I C 从1mA 变为2mA ，那么它的β约为( )。

A. 83B. 91C. 100 D 、50 8、工作于放大状态的PNP 管，各电极必须满足（ ）A 、U C > UB > U E B 、UC < U B < U E C 、U B >U C > U ED 、U C > UE > U B 9、NPN 型三极管处在放大状态时是( )A 、U BE <0, U BC <0B 、U BE >0, U BC >0 C 、U BE >0, U BC <0D 、U BE <0, U BC >0 10、PNP 型三极管处在放大状态时是( )A 、U BE <0, U BC <0B 、U BE >0, U BC >0 C 、U BE >0, U BC <0D 、U BE <0, U BC >0 11、在三极管的共发射极输入特性曲线中，曲线与（ ）对应。

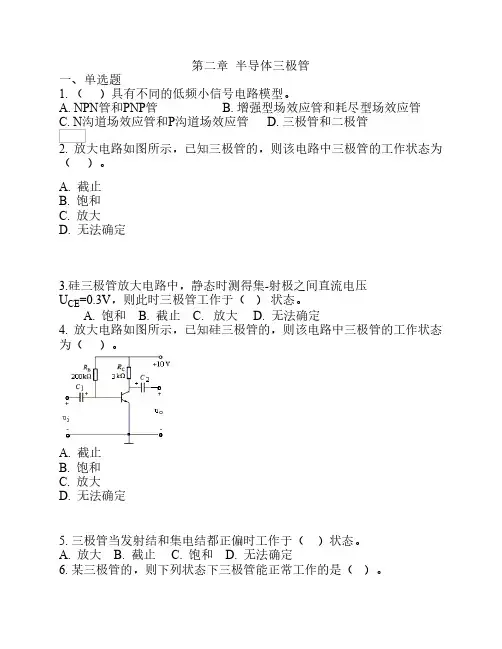

第二章 半导体三极管及其电路分析题1.2.1 有二个晶体管，一个β=200，I CEO =200µA ；另一个β=50，I CEO =10µA 其余参数大致相同。

你认为应选用哪个管子较稳定？解： 选β=50,I CEO =10μA 的管子较稳定。

题1.2.2 有甲、乙两个三极管一时辨认不出型号，但可从电路中测出它们的三个未知电极X 、Y 、Z 对地电压分别为：甲管V X =9V ，V Y =6V ，V Z =6.7V ；乙管V X =9V ，V Y =6V ，V Z =6.2V 。

试分析三个电极中，哪个是发射极、基极、集电极？它们分别是NPN 型还是PNP 型，是锗管还是硅管？解： 甲管为NPN 型硅管，其中X 为C 极，Y 为E 极，Z 为B 极；乙管为PNP 型锗管， 其中X 为C 极，Y 为E 极，Z 为B 极。

题1.2.3 共射电路如图题1.2.3所示。

现有下列各组参数：（1） V CC =15V ，R b =390k Ω，R c =3.1k Ω，β=100（2） V CC =18V ，R b =310k Ω，R c =4.7k Ω，β=100（3） V CC =12V ，R b =370k Ω，R c =3.9k Ω，β=80（4） V CC =6V ，R b =210k Ω，R c =3 k Ω，β=50判定电路中三极管T 的工作状态（放大、饱和、截止）。

图题1.2.3解： (1)工作在放大状态(工作在放大区)(2)工作在饱和状态(工作在饱和区)(3)工作在放大状态(工作在放大区)(4)工作在放大状态(工作在放大区)。

题1.2.4 从图题1.2.4所示各三极管电极上测得的对地电压数据中，分析各管的类型和电路中所处的工作状态。

（1） 是锗管还是硅管？（2） 是NPN 型还是PNP 型？（3） 是处于放大、截止或饱和状态中的哪一种？或是已经损坏？（指出哪个结已坏，是烧断还是短路？）[提示：注意在放大区，硅管V V V V E B BE 7.0≈-=，锗管V V BE 3.0≈，且E C CE V V V -=>0.7V ；而处于饱和区时，V V CE 7.0≤。

《电子技术基础》第二章半导体三极管及其放大电路试卷一、单项选择题1.在三极管放大器中,三极管各极电位最高的是( )。

(2 分)A.NPN管的集电极B.PNP管的集电极C.NPN管的发射极D.PNP管的基极2.在一块正常放大的电路板上,测得三极管1、2、3脚对地电压分别为-10V、-10.3V、-14V,下列符合该三极管的有( )。

(2 分)A.PNP型三极管B.硅三极管C.1脚是发射极D.2脚是基极3.一般要求放大电路的( )。

(2 分)A.输入电阻大,输出电阻大B.输入电阻小,输出电阻大C.输入电阻大,输出电阻小D.输入电阻小,输出电阻小4.用万用表判别三极管的管脚时,应该( )。

(2 分)A.用R×1挡或R×10挡B.先判别出基极BC.先判别出发射极ED.不需判别是NPN还是PNP5.三极管按内部结构不同,可分为( )。

(2 分)A.NPN型B.PNP型C.硅管D.锗管6.一个三级放大器,工作时测得A u1=100,A u2= -50,A u3=1,则总的电压放大倍数是( )。

(2 分)A.51B.100C.-5000D.17.在单管共发射极放大电路中,其输出电压u o与输入电压u i( )。

(2 分)A.频率相同B.波形相似C.幅度相同D.相位相反8.有三只晶体三极管,除β和I CEO不同外,其他参数一样,用作放大器件时,应选用( )。

(2 分)A.β=50,I CEO=0.5 mAB.β=140,I CEO=2.5 mAC.β=10,I CEO=0.5 mA9.晶体三极管中电流固定不变的分配原则是:( )。

(2 分)A.B.C.10.在分压式偏置电路中,已知R B1=20kΩ,R B2=10 kΩ,R C=2 kΩ,R E=2kΩ,U CC=12V,β=50,R L=2kΩ。

设U BEQ=0,I CQ为( )。

(2 分)A.1mAB.2mAC.3mAD.4mA二、判断题11.( )功率放大电路的主要作用是向负载提供足够大的功率信号。

第二章半导体三极管及其基本电路一、填空题1、(2-1，中)当半导体三极管的正向偏置，反向偏置偏置时，三极管具有放大作用，即极电流能控制极电流。

2、(2-1，低)根据三极管的放大电路的输入回路与输出回路公共端的不同，可将三极管放大电路分为，，三种。

3、(2-1，低)三极管的特性曲线主要有曲线和曲线两种。

4、(2-1，中)三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

5、(2-1，低)为了使放大电路输出波形不失真,除需设置外,还需输入信号。

6、(2-1，中)为了保证不失真放大，放大电路必须设置静态工作点。

对NPN管组成的基本共射放大电路，如果静态工作点太低，将会产生失真，应调R B，使其，则I B，这样可克服失真。

7、(2-1，低)共发射极放大电路电压放大倍数是与的比值。

8、(2-1，低)三极管的电流放大原理是电流的微小变化控制电流的较大变化。

9、(2-1，低)共射组态既有放大作用，又有放大作用。

10、(2-1，中)共基组态中，三极管的基极为公共端，极为输入端，极为输出端。

11、(2-1，难)某三极管3个电极电位分别为V E=1V,V B=1.7V,V C=1.2V。

可判定该三极管是工作于区的型的三极管。

12、(2-1，难)已知一放大电路中某三极管的三个管脚电位分别为①3.5V，②2.8V，③5V，试判断：a．①脚是，②脚是，③脚是（e,b，c）；b．管型是（NPN，PNP）；c．材料是（硅，锗）。

13、(2-1，中)晶体三极管实现电流放大作用的外部条件是，电流分配关系是。

14、(2-1，低)温度升高对三极管各种参数的影响，最终将导致I C，静态工作点。

15、(2-1，低)一般情况下，晶体三极管的电流放大系数随温度的增加而，发射结的导通压降V BE则随温度的增加而。

16、(2-1，低)画放大器交流通路时，和应作短路处理。

17、(2-2，低)在多级放大器里。

前级是后级的，后级是前级的。

《电子技术基础》单元试卷班级: 姓名：学号：一、填空题：1、放大电路设置静态工作点的目的是。

2、放大器中晶体三极管的静态工作点是指、和。

3、在共射极放大电路中，输出电压u o和输入电压u i相位。

4、为防止失真，放大器发射结电压直流分量U BE比输入信号峰值U im，并且要大于发射结的。

5、画放大电路的直流通路时，把看成开路；画放大电路交流通路时，把和看成短路。

6、利用通路可估算放大器的静态工作点；利用通路的等效电路可以近似估算放大器的输入电阻、输出电阻和电压放大倍数。

7、小功率三极管的输入电阻r be= 。

8、放大电路中，静态工作点设置得太高，会使i C的半周期和u ce的半周期失真，称为失真；静态工作点设置的太低，会使i C的半周期和u ce的半周期失真，称为失真。

基本放大电路中，通常通过调整来消除失真。

9、若放大电路的电源电压U CC增大，其他条件不变，这放大器的静态工作点将移。

10、共射极基本放大电路中，若R B=240kΩ，R C=3Ω，U CC=12V，β=40,若忽略U BEQ,则I BQ= ，I CQ= ,U CEQ= ,A u= 。

11、在分压偏置电路中，已知R B1=20kΩ，R B2=10kΩ，R C=2kΩ，R E=2kΩ，U CC=12V,β=50,R L=2kΩ，设U BEQ=0,则I CQ= ,I BQ= ,Au= 。

12、多级放大电路常用的级间耦合方式有、、和。

13、多级放大器电路中每级放大电路的电压放大倍数分别为A u1、A u2、……、A un，则总的电压放大倍数为A u= 。

二、选择题：1、三极管构成放大器时，根据公共端不同，可有（）种连接方式A、1B、2C、3D、42、放大器的静态是指（）A、输入信号为零B、输出信号为零C、输入、输出信号均为零D、输入、输出信号均不为零3、表征放大器静态工作点的参数主要是指（）A、I BQB、I EQC、U CEQD、I CQ4、放大电路的静态工作点是指输入信号（）三极管的工作点A、为零时B、为正时C、为负时D、很小时5、放大电路工作在动态时，为避免失真，发射结电压直流分量和交流分量大小关系通常为（）A、直流分量大B、交流分量大C、直流分量和交流分量相等D、以上均可6、放大器输出信号的能量来源是（）A、电源B、晶体三极管C、输入信号D、均有作用7、在单管共发射极放大电路中，其输出电压与输入电压（）A、频率相同B、波形相似C、幅度相同D、相位相反8、放大器的交流通路是指（）A、电压回路B、电流通过的路径C、交流信号流通的路径D、直流信号流通的路径9、某放大器的电压放大倍数为Au=-100，其负号表示（）A、衰减B、表示输出信号与输入信号相位相同C、放大D、表示输出信号与输入信号相位相反10、当放大电路设置合适静态工作点时，如加入交流信号，这时工作点将（）A、沿直流负载线移动B、沿交流负载线移动C、不移动D、沿坐标轴上下移动11、在共射极放大电路的输入端加入一个正弦波信号，这时基极电流的波形为图中（）A B C12、已知电路处于饱和状态，要使电路恢复成放大状态，通常采用的方法是（）A、增大电阻R BB、减小电阻R BC、电阻R B不变13、共发射极放大电路中，当输入信号为正弦电压时，输出电压波形的正半周出现平顶失真，则这种失真为（）A、截止失真B、饱和失真C、非线性失真D、频率失真14、NPN晶体三极管放大电路输入交流正弦波时，输出波形如图所示，则引起波形失真的原因是（）A、静态工作天太高B、静态工作点太低C、静态工作点合适、但输入信号太大15、影响放大器工作点稳定的主要因素是（）A、β值B、穿透电流C、温度D、频率16、在分压式射极偏置电路中，当环境温度升高时，通过三极管发射极电阻的自动调节，会使（）A、U BE降低B、I B降低C、I C降低D、I C升高17、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为（）A、3AuB、Au3C、Au18、阻容耦合多级放大电路的输入电阻等于（）A、第一级输入电阻B、各级输入电阻之和C、各级输入电阻之积D、末级输入电阻19、一个三级放大器，工作时测得A u1=100，A u2= —50，A u3=1，则总的电压放大倍数是（）A、51B、100C、—5000D、120、多级放大器常见的耦合方式有（）A、直接耦合B、阻容耦合C、变压器耦合D、光电耦合三、判断题：1、放大器不设置静态工作点时，由于三极管的发射结有死区电压和三极管输入特性曲线的非线性，会产生失真（）2、放大器带上负载后，放大倍数和输出电压都会上升（）3、放大器具有能量放大作用（）4、变压器能把电压升高，所以变压器也是放大器（）5、放大器在工作时，电路同时存在直流和交流分量（）6、放大电路的交流负载线比直流负载线陡（）7、放电电路静态工作点过高时，在U CC和R C不变情况下，可增加基极电阻R B（）8、造成放大器工作点不稳定的主要因素是电源电压的波动（）9、放大电路的静态工作点一经设定后，不会守外界因素的影响（）10、实际放电电路常采用分压式偏置电路，这是因为它的输入阻抗大（）11、采用阻容耦合的放大电路，前后级的静态工作点互相影响（）12、采用直接耦合的放大电路，前后级的静态工作点相互牵制（）13、多级放大器总的电压放大倍数等于各级放大倍数之和（）14、固定偏置放大器的缺点是静态工作点不稳定（）15、稳定静态工作点，主要是稳定三极管的集电极电流I C （）四、综合题：1、画出如图所示电路的直流通路和交流通路2、如图所示，在电路中，U CC=15V，R B=300kΩ，R C=3KΩ,R L=3kΩ，晶体三极管的β=50，求：（1）放大单路的静态工作点（2）放电电路的输入电阻、输出电阻（3）分别求放大电路空载和负载时的电压放大倍数3、单管放大电路与三极管特性曲线如图所示，已知U CC=12V，R B=200kΩ，R C=4kΩ，RL=4kΩ(1) 在输出特性曲线上做出直流负载线，并确定静态工作点（2）当RC由4kΩ增加到6kΩ，工作点将移至何处（3）当RB由200kΩ变为100kΩ时，工作点将移至何处（4）当电源电压由12V变为6V时，工作点将移至何处（5）在输出特性曲线上做出交流负载线3、在图所示电路中，RB1=60kΩ,RB2=20kΩ，RC=3kΩ，RE=2kΩ，RL=6kΩ，UCC=16V，β=50。
