电子元器件基础知识常用电子元件入门知识阅读：2280次来源：网络媒体摘要：电子元器件包括：电阻、电容器、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶（带）制品、电子化学材料及部品等。

电子元器件基础知识常用电子元件入门知识1．电阻（1）电阻的作用和外形电阻在电路中的主要作用是降压、限流、分流、分压和作偏置元件使用。

电阻在电路中对低频交流电和直流电的阻碍作用是一样的，用字母R来表示。

电阻的外形如下图所示（图3-1）。

（2）电阻的命名电阻的型号由四部分组成，其命名方式如下（图3-2）表示:例如：RH42为：R代表电阻器，H为合成碳膜，4为高电阻，2为序号，意义为高电阻合成碳膜电阻，编号为2。

（3）电阻的识别电阻的常用单位有欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）等。

它们之间的关系是：1兆欧=1000千欧、一千欧=1000欧。

电阻的标识方法有直标法和色环法。

①在生产时直接将电阻阻值的大小印制在电阻器上，如图3-3：②电阻阻值的大小通过色环来表示，一般有4道或5道色环。

4道色环的含义，其中第一道和第二道色环表示2位有效数字，第三道色环表示倍数，第四道色环表示误差等级。

5道色环的含义，其中第一道、第二道、第三道环表示3位有效数字，第四道环表示倍数，第五道环表示误差等级（如图3-4）。

色环一般采用棕、红、橙、黄、绿、蓝、紫、灰、白、黑、金、银色来表示，各颜色的含义如下表：如图3-5所示，如某电阻有4道色环，它表示Ω，误差等级为±10%；如某电阻有5道色环，它表示428KΩ，误差等级为±%。

③贴片电阻（图3-6）的命名贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示。

电子设计的电子元件基础知识电子设计离不开电子元件，就由于人类不能没有灵魂，那么你想知道关于电子元件基础知识有哪些吗?以下是店铺为你整理推荐电子设计的电子元件基础知识介绍，希望你喜欢。

电子设计的电子元件基础知识：电阻器电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R，那么R=U /I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。

师傅对徒弟说：“找一个100欧的电阻来!”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。

表示电阻阻值的常用单位还有千欧(kΩ)，兆欧(MΩ)。

1、电阻器的种类电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。

在电子产品中，以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类，但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻，还有近年来开始广泛应用的片状电阻。

型号命名很有规律，R代表电阻，T-碳膜，J-金属，X-线绕，是拼音的第一个字母。

在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是RT型的。

而红颜色的电阻，是RJ型的。

一般老式电子产品中，以绿色的电阻居多。

为什么呢?这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。

电阻器当然也有功率之分。

常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。

当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。

再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了(做无??听器?)2、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。

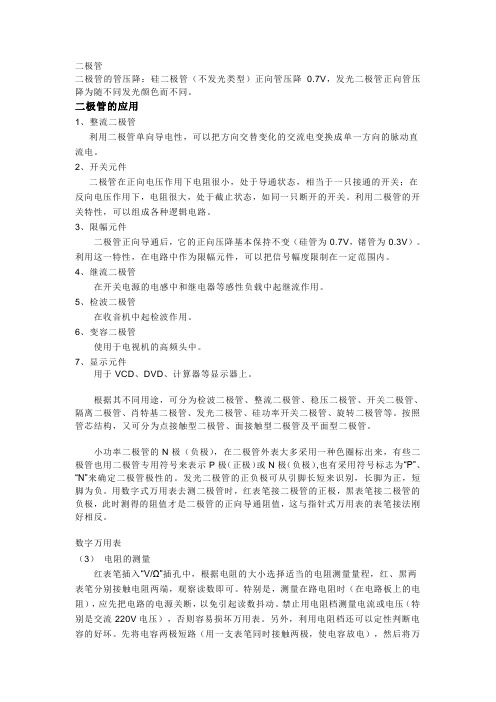

二极管二极管的管压降：硅二极管（不发光类型）正向管压降0.7V，发光二极管正向管压降为随不同发光颜色而不同。

二极管的应用1、整流二极管利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。

2、开关元件二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。

利用二极管的开关特性，可以组成各种逻辑电路。

3、限幅元件二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。

利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。

4、继流二极管在开关电源的电感中和继电器等感性负载中起继流作用。

5、检波二极管在收音机中起检波作用。

6、变容二极管使用于电视机的高频头中。

7、显示元件用于VCD、DVD、计算器等显示器上。

根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。

按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极）,也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

数字万用表（3）电阻的测量红表笔插入“V/Ω”插孔中，根据电阻的大小选择适当的电阻测量量程，红、黑两表笔分别接触电阻两端，观察读数即可。

特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。

禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。

电子元器件入门知识目录一、概述 (2)1. 电子元器件基本概念与分类 (3)2. 电子元器件发展趋势及重要性 (4)二、电子元器件基础知识 (6)1. 电子元器件主要参数与性能指标 (7)1.1 电阻、电容、电感等基本元件性能参数 (8)1.2 半导体器件（二极管、晶体管等）性能参数 (10)1.3 集成电路及功能模块简介 (11)1.4 其他常用元器件性能参数介绍 (11)2. 电子元器件选购与使用注意事项 (13)2.1 选购电子元器件基本原则与技巧 (15)2.2 电子元器件使用注意事项及常见问题解答 (15)3. 电子元器件质量检测方法与标准 (17)3.1 外观检查与基本性能测试方法 (18)3.2 质量认证标准与合格供应商选择 (19)三、电子元器件应用领域 (20)1. 通信领域电子元器件应用 (21)1.1 移动通信系统中电子元器件应用 (22)1.2 光纤传输系统中电子元器件应用 (23)1.3 卫星通信及其他通信领域中元器件应用 (25)2. 电子元器件在计算机系统中的应用 (26)2.1 CPU及周边电路元器件简介 (28)2.2 存储系统中元器件应用 (29)2.3 输入输出接口技术及其相关元器件介绍 (31)3. 消费电子产品中电子元器件应用案例分析 (32)3.1 音频/视频产品元器件需求特点 (33)3.2 智能家居产品中元器件应用案例分析 (34)3.3 汽车电子及其他消费电子产品元器件需求概述 (36)四、发展趋势与展望 (37)一、概述电子元器件是电子设备的基础构成部分，是电子设备实现各种功能的必要元素。

对于初学者来说，掌握电子元器件的基础知识是进入电子领域的第一步。

本文档旨在介绍电子元器件的基本概念、分类及其重要性，为读者提供一个清晰的入门路径。

电子元器件是电子电路中的基本单元，包括电阻、电容、电感、二极管、晶体管（含场效应晶体管）、集成电路等。

它们在电子设备中扮演着不同的角色，共同构成完整的电子系统。

电子技术基本知识点（新手必备）电子技术基础学的是什么？有哪些知识点需要记忆？下面是小编为大家收集整理的电子技术基础相关内容，欢迎阅读。

电子技术基础知识点(一)电源是一个能够维持两个测试点之间电压的装置，它可以是市电，可以是电池，可以是线圈，可以是电容等。

电池提供电能的电压极性是长期固定不变的，我们称为直流电。

常用的干电池的额定电压每节是1.5V。

市电供应的电能是交流电，正极和负极在时刻交替的变换着。

那是因为发电机线圈是在周而复始的和磁场做相对运动，如果安装电流换向器，就能够发出直流电。

交流电是没正负极之分的，市电中的零线和火线在正负极性、电压高低等各地方的表现是一样的，是完全对称的。

市电的电压是220V50Hz，意思是说有效电压为220V，每秒中正负极要变换50次。

留意：多少Hz就会变换多少次。

建议初学者多采用12V以下的直流电进行电子制作，这样成本比较低，电压比较低，万一有插接错电子元件，烧坏元件的可能性也要小。

电压越低越安全(少损坏电子元件)。

电子技术基础知识点(二)电容的作用用三个字来说：“充放电。

”不要小看这三个字，就因为这三个字，电容能够通过交流电，隔断直流电;通高频交流电，阻碍低频交流电。

电容的作用如果用八个字来说那就：“隔直通交，通高阻低。

”这八个字是根据“充放电”三个字得出来的，不理解没关系，先死记硬背住。

能够根据直流电源输出电流的大小和后级(电路或产品)对电源的要求来先择滤波电容，通常情况下，每1安培电流对应1000UF-4700UF 是比较合适的。

电子技术基础知识点(三)电感的作用用四个字来说：“电磁转换。

”不要小看这四个字，就因为这四个字，电感能够隔断交流电，通过直流电;通低频交流电，阻碍高频交流电。

电感的作用再用八个字来说那就：“隔交通直，通低阻高。

”这八个字是根据“电磁转换”三个字得出来的。

电感是电容的死对头。

另外，电感还有这样一个特点：电流和磁场必需同时存在。

电流要消失，磁场会消失;磁场要消失，电流会消失;磁场南北极变化，电流正负极也会变化。

1、纯净的单晶半导体又称本征半导体，其内部载流子自由电子空穴的数量相等的。

2、射极输出器属共集电极放大电路，由于其电压放大位数约等于1，且输出电压与输入电压同相位，故又称为电压跟随器(射极跟随器)。

3、理想差动放大器其共模电压放大倍数为0，其共模抑制比为∞。

4、一般情况下，在模拟电器中，晶体三极管工作在放大状态，在数字电器中晶体三极管工作在饱和、截止状态。

5、限幅电路是一种波形整形电路，因它削去波形的部位不同分为上限幅、下限幅和双向限幅电路。

6、主从JK触发器的功能有保持、计数、置0、置1 。

7、多级放大器的级间耦合有阻容耦合、直接耦合、变压器耦合。

8、带有放大环节串联稳压电路由调整电路、基准电路、取样电路和比较放大电路分组成。

9、时序逻辑电路的特点是输出状态不仅取决于当时输入状态，还与输出端的原状态有关。

10、当PN结外加反向电压时，空间电荷区将变宽。

反向电流是由少数载流子形成的。

11、半导体具有热敏性、光敏性、力敏性和掺杂性等独特的导电特性。

12、利用二极管的单向导电性，可将交流电变成脉动的直流电。

13、硅稳压管正常工作在反向击穿区。

在此区内，当流过硅稳压管的电流在较大范围变化时，硅稳压管两端的电压基本不变。

14、电容滤波只适用于电压较大，电流较小的情况，对半波整流电路来说，电容滤波后，负载两端的直流电压为变压级次级电压的1倍，对全波整流电路而言较为1.2倍。

15、处于放大状态的NPN管，三个电极上的电位的分布必须符合UC>UB>UE，而PNP管处于放大状态时，三个电极上的电位分布须符合UE>UE>UC。

总之，使三极管起放大作用的条件是：集电结反偏，发射结正偏。

16、在P型半导体中，多数载流子是空穴，而N型半导体中，多数载流子是自由电子。

17、二极管在反向截止区的反向电流基本保持不变。

18、当环境温度升高时，二极管的反向电流将增大。

19、晶体管放大器设置合适的静态工作点，以保证放大信号时，三极管应始终工作在放大区。
