D12-AC柯力电子称重仪表中文使用说明书D12型电子称重仪表使用说明书目录第一章技术参数 (1)第二章安装联接 (3)一、仪表与数字传感器的连接 (3)二、仪表与大屏幕的连接使用 (3)三、仪表与电脑的连接使用 (4)第三章称重记录的贮存与打印 (4)一．称重记录的贮存 (4)二. 皮重存储的输入方法： (5)三. 称重记录的打印 (6)四. 统计报表的打印 (7)五．称重记录的查询 (10)六．称重记录的删除 (12)七．记忆皮重的删除 (13)八．查询打印 (13)第四章信息提示 (13)附录 A：打印操作举例： (14)附录 B：明细表及统计报表示例 (17)▲！传感器与仪表的连接必须可靠，传感器的屏蔽线必须可靠接地。

连接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。

▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。

第一章技术参数1、型号 D12-AC、D12-AC-P(面板热敏微打)、D12-AC-P1(面板针式微打)2、执行国家标准 GB/T 7724-20083、准确度等级4、数字传感器接口通信方式 RS485信号传输距离在接12数字传感器情况下可接至30米，如需更长，请与本公司联系传输波特率 9600、19200bps激励电源 DC12~14.8V数字接口能力最多可接16个数字传感器5、显示： 7位LED数码管，7个状态指示符。

6、键盘数字键 0 ~ 9功能键 24个（10个与数字键复合）7、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；8、大屏幕显示接口传输方式电流环和RS232传输波特率 600bps9、串行通讯接口传输方式 RS232波特率600/1200/2400/4800/9600/19200可选10、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机。

宁波柯力电气制造有限公司数字传感器及其称重显示器（D2002E 型）用户用册2009 年6 月版目录第一章概述......................................................................................................................................................3 第二章技术参数............................................................................................................错误！未定义书签。

第三章安装连接..............................................................................................................................................3 第四章操作方法. (8)第一章概述一、数字传感器基本工作原理数字式传感器系统，是在传统电阻应变式传感器基础上，结合现代微电子技术，微处理器技术发展起来的一种新型的电子称重技术。

它是由模拟传感器（电阻应变式）和数字化转换模块两部分组成，数字模块由高度集成化的电子电路，采用SMT表面贴装技术制成，主要包括：放大器、“A/D”转换器，微处理器（CPU）、存贮器（E2PROM）、接口电路（RS485）和数字化温度传感器等组成。

二、数字式称重显示器原理采用RS485 接口与数字式称重传感器实现通讯，目前最多可外接12 只数字式称重传感器（超过12 只时，请及时与本公司联系进行定制），可进行手动/自动偏载调整（四角调整），可自动对单只传感器寻址并读取数据，可现场自动修改传感器编号。

▲！仪表不能同时输出电压与电流信号，应用时应该根据需要选择其中的一个。
2
仪表具备两点的继电器输出，两路常开的触点由后部四芯可插拔端子上引出。
注意： 继电器触点容量：交流7A／250V，直流12A／120V
面对仪表后挡板，右边两个是1＃继电器输出，左边两个是2＃继电器输出。
显示面板
XK3101（KM05）型称重显示控制器显示面板上布置了四个按键，用于仪表的各种操作及参数设定。
电气连接
2
2
仪表采用交流220V供电，插座下半部分内含一个0.5A的保险丝。进行电源连接时首先要核对电源是否正确。
2
传感器的连接采用9芯插头座，仪表端是孔。引脚信号定义见下图。
2
仪表具备RS232与RS485两种通讯方式，当串行口发送数据时，两种方式可以同时使用，数据格式也是相同的。串行口接收数据时，只能通过仪表内部跳线选择其中的一个。两种总线连接到同一个9芯D型插座（针），引脚信号定义如下图所示。
2 按【确认】键，仪表显示“ ”，其中数值是上一次标定时的分度数，按【功能】键选择分度数。
3 按【确认】键，仪表显示“ ”，按【功能】键选择分度值。
4 按【确认】键，仪表显示“ ”， 按【功能】选择参数，当=0表示正常两点标定（零点与某一个称量点），当=1表示三点标定（零点、称量点1与称量点2），通常选择=0。
0＝禁止；1=允许 去皮范围100%FS
按钮清零
0＝禁止；
1=允许 置零范围±4%FS；
2=允许 置零范围±10%FS；
3=允许 置零范围±20%FS
自动零跟踪范围设定
0＝禁止
1=允许 自动零跟踪秒
2=允许 自动零跟踪1d/秒
3=允许 自动零跟踪3d/秒

D2008F系列数字式电子称重仪表使用说明书2010年06月版山东鲁成衡器有限公司●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)二、仪表与大屏幕的连接使用 (2)三、仪表与电脑的连接使用 (2)四、仪表与蓄电池的连接使用 (2)第三章称重记录的贮存与打印 (3)一．称重记录的贮存 (3)二. 皮重存储的输入方法： (3)三. 称重记录的打印 (4)四. 统计报表的打印 (4)五．称重记录的查询 (6)六．称重记录的删除 (7)七．记忆皮重的删除 (8)八．查询打印 (8)附录A：打印操作举例： (8)附录B：明细表及统计报表示例 (10)▲！传感器的屏蔽线必须可靠接地通电的状态下进行插拔，防止静电损坏仪表或传感器。

▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。

第一章技术参数1、型号：适用于D2008F(A 、P、P1)不锈钢壳+橡胶按键、D2008FB(A、P、P1) 不锈钢壳+金属按键、D2008FJ不锈钢壳+橡胶按键D2009F(A、P、P1) 不锈钢壳+橡胶按键、D10(A、P、P1) 塑料壳+薄膜按键、D11(A、P、P1) 塑料壳+薄膜按键2、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。

4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232 和只有仪表D2008F(A 、P、P1)、D2008FB(A 、P、P1)及D2008FJ）所支持的RS485波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。

CWS-D系列车载称重系统使用说明书警告1、请专业人员调试、检测和维修系统。

2、本产品是精密计量设备，请务必保持设备外壳良好接地。

注意1、严禁带电插拔。

2、请先切断电源，并等待5秒后再进行电气设备连接。

注意静电本系统为静电敏感设备，在使用和维护中请注意采取防静电措施。

本说明书版权归宁波柯力传感科技股份有限公司所有，未经书面许可任何人不得以任何形式翻印，修改或引用。

为满足市场需求，本产品将会不定期进行完善和升级，宁波柯力传感科技股份有限公司保留修改本说明书的权利。

修改说明书恕不另行通知。

1. 注意事项感谢您购买CWS-D系列车载称重系统。

为了确保产品被正确使用，请在安装之前仔细阅读本手册。

收到产品后请根据随机装箱清单检查包装内物品是否齐全或损坏。

请核对您收到的产品型号是否与订单一致。

产品型号在产品上方的铭牌标签上。

如发现新开箱产品有部件遗漏，损坏，或型号不一致情形，请准备好证据（如订单号，收货日期，产品序列号）并及时与我公司最近的办事处，授权机构，或售后服务部联系。

接地：为确保仪表的性能，防止静电或电击损伤，请务必将仪表外壳实施良好、可靠接地。

电源：本系统使用通用DC-DC电源，可用电压范围：22~26VDC，1000mA（@24VDC）。

本仪表不可以与动力设备共用电源，需采取必要的隔离措施。

2. 功能与特点CWS-D系列车载称重系统是一款采用多处理器的先进技术平台，专用于车载称重的高品质称重系统。

根据车载称重的要求，提供足够的高可靠输入输出和通讯接口。

通过扩展接口，可与微型打印机、大屏幕、上位机、服务器通讯。

应用于环卫、运输等行业。

主要特点⏹采用WINCE6.0操作系统⏹采用24位高精度SIGMA-DELTA AD转换芯片⏹触摸屏+IC读卡器，提高人机交互效率⏹480x272点阵4.3" TFT显示屏⏹中文图形操作菜单，易学易用⏹界面信息丰富⏹实时时钟⏹高可靠IO接口⏹标配RS232,RS485接口⏹选配GPRS通讯模块，支持GPS、BDS定位⏹支持外接柯力大屏幕⏹支持外接微型打印机3. 型号与技术规格3.2 技术规格外显示接口1路柯力大屏幕4. 安装与连接本章将介绍控制器的安装和系统接线。

XK3101电子称重仪表技术/使用手册目录1.0概述 (1)1.1XK3101型电子称重仪表配置规格 (1)1.2主要特点 (1)1.3技术指标 (1)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (2)3.0 显示面板 (5)4.0 标定 (5)4.1参数确定 (5)4.2标定步骤 (6)5.0 模拟输出类型选择与调整 (8)5.1选择输出类型 (8)5.2调整模拟输出的底端与顶端 (9)5.3恢复模拟量输出的底端与顶端 (9)6.0 仪表工作参数F2 (9)6.1进入工作参数选项 (9)6.2功能F2选项参数组内容 (9)7.0 继电器输出 (10)7.1继电器输出模式设置步骤 (11)7.2输入预置点值（继电器比较值输出） (11)8.0 设置串行接口 (11)8.1设置步骤 (11)9.0 开机自检信息 (12)10.0 错误提示信息 (12)11.0 一般故障排除 (12)附录1 通讯协议 MODBUS RTU (14)附录2 通讯协议2-连续发送方式 (15)附录3 通讯协议3-命令方式 (15)附录4 装箱清单 (17)1.0概述XK3101是面向工业控制领域的电子称重仪表。

信号处理采用高精度的24位专用A/D转换器、模拟信号输出采用16位的D/A转换器、具有RS232/RS485串行通讯接口、采用铝合金外壳，可方便的嵌入控制柜，可广泛用于水泥、化工、冶金等行业的称重系统。

1.1 XK3101型电子称重仪表配置规格1.2 主要特点*∑-△型高精度A/D转换，分辨率:24bit*可选的数据更新速率：6.25次/秒、12.5次/秒、25次/秒、50次/秒*两路继电器输出:两路均为常开触点*隔离的数字通RS232与RS485两种讯接口*多达三种标定与校秤方法，可适应多种场合*带有模拟信号输出：4～20mA、0～20mA、0～5V或0～10V*7位LED数码管显示，字高0.56寸，20段光柱指示*独立的大屏幕接口（电流环方式）1.3 技术指标1.3.1 负载能力传感器激励电压：5.0VDC，可驱动6只350Ω的模拟式传感器。

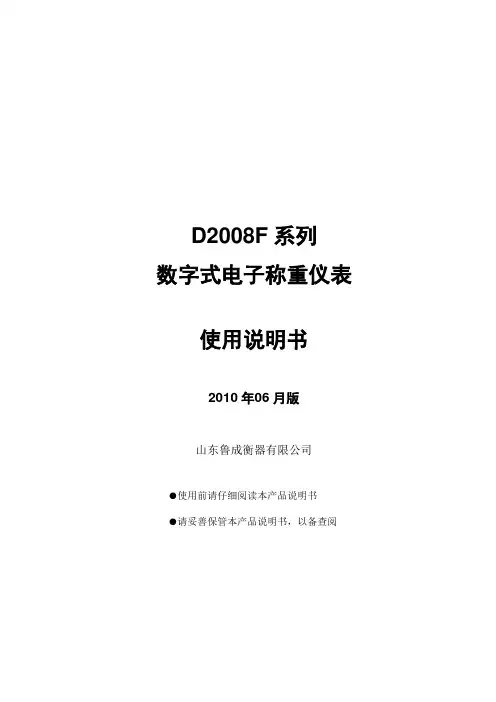

D2008F系列数字式电子称重仪表使用说明书2010年06月版山东鲁成衡器有限公司●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数............................................................................................................... 错误!未定义书签。

第二章安装联接....................................................................................................... 错误!未定义书签。

一、仪表与数字传感器的连接 ................................................................................... 错误!未定义书签。

二、仪表与大屏幕的连接使用 ................................................................................... 错误!未定义书签。

三、仪表与电脑的连接使用....................................................................................... 错误!未定义书签。

四、仪表与蓄电池的连接使用 ................................................................................... 错误!未定义书签。

第三章称重记录的贮存与打印 ..................................................................................... 错误!未定义书签。

R32.20电子称重仪表使用说明书2014年12月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录1注意事项 (1)2功能与特点 (2)3型号与技术规格 (2)3.1型号规格 (2)3.2技术规格 (2)4安装与连接 (3)4.1安装仪表 (3)4.2系统联线 (3)4.2.1 电源 (4)4.2.2 传感器接口 (4)4.2.3 串行口 (4)4.2.4 开关量输入与输出接口 (5)4.2.5 大屏幕接口与外部键盘接口 (5)5日常操作 (6)5.1显示 (6)5.2蜂鸣器 (6)5.3基本操作 (7)5.3.1 仪表上电 (7)5.3.2 清零 (7)5.3.3 去皮 (7)5.3.4 清除皮重 (7)5.3.5 显示时间 (7)5.3.6 调整时间 (7)6衡器校准（标定） (8)6.1衡器校准流程图 (8)6.2校准流程0：砝码校准 (9)6.3校准流程1：标定参数替换 (11)6.4校准流程2：输入秤体参数 (13)6.5校准流程特别说明 (14)7参数设置 (14)7.1应用环境参数（F2） (14)7.2串行通讯参数（F3） (15)7.4开关量参数（F4） (16)7.5设置比较值 (16)8 故障信息与解决方法 (16)8.1错误提示符号 (16)8.2其它可能故障现象 (17)8 日常清洁和维护 (17)附录A 连续输出方式1（F3.5=1） (18)附录B 连续输出方式2（F3.5=2） (19)附录C MODBUS兼容通讯方式（F3.5=0） (20)附录D 大屏幕通讯协议（F3.5=3） (21)附录E 出厂默认参数 (22)1注意事项感谢您购买R32系列电子称重仪表。

为了确保产品正确使用，请在安装之前仔细阅读本手册。

收到产品后请根据随机装箱清单检查包装内物品是否齐全或损坏。

请核对您收到的产品型号是否与订单一致。

产品型号在产品上方的铭牌标签上。

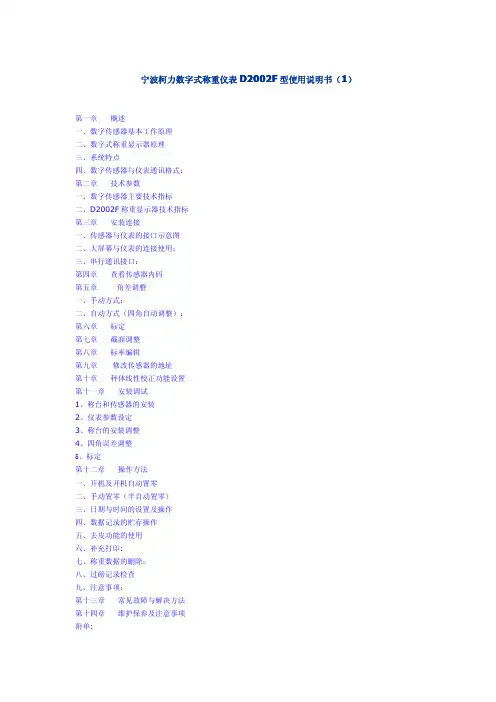

宁波柯力数字式称重仪表D2002F型使用说明书（1）第一章概述一、数字传感器基本工作原理二、数字式称重显示器原理三、系统特点四、数字传感器与仪表通讯格式：第二章技术参数一、数字传感器主要技术指标二、D2002F称重显示器技术指标第三章安装连接一、传感器与仪表的接口示意图二、大屏幕与仪表的连接使用：三、串行通讯接口：第四章查看传感器内码第五章角差调整一、手动方式：二、自动方式（四角自动调整）：第六章标定第七章截面调整第八章标率编辑第九章修改传感器的地址第十章秤体线性校正功能设置第十一章安装调试1、称台和传感器的安装2、仪表参数设定3、称台的安装调整4、四角误差调整5、标定第十二章操作方法一、开机及开机自动置零二、手动置零（半自动置零）三、日期与时间的设置及操作四、数据记录的贮存操作五、去皮功能的使用六、补充打印:七、称重数据的删除：八、过磅记录检查九、注意事项：第十三章常见故障与解决方法第十四章维护保养及注意事项附单:第一章概述一、数字传感器基本工作原理数字式传感器系统，是在传统电阻应变式传感器基础上，结合现代微电子技术，微型计算机技术的集成而发展起来的一种新型的电子称重技术。

它是由模拟传感器（电阻应变式）和数字化转换模块两部分组成，数字模块由高度集成化的电子电路，采用SMT表面贴装技术制成，主要包括：放大器、“A/D”转换器，微处理器（CPU）、存贮器（E2prom）、接口电路（RS485）和数字化温度传感器等组成。

二、数字式称重显示器原理采用RS485接口与数字式称重传感器实现多机通讯，对网内各数字传感器内码进行加权累加后，再进行数据处理达到计量的功能。

目前最多可外接16只数字式称重传感器，可对秤体进行手动/自动偏载调节、秤体线性校正，可自动对单只传感器寻址并读取数据，可现场修改传感器编号和诊断传感器故障。

可以实现对数据的处理，如：显示、标定、发送、存储、打印等功能。

三、系统特点1、具有高精度、高可靠性采用数字化误差补偿方式和高度集成化电子元件，可用软件实现传感器的线性、零点、额定输出、温漂、蠕变等性能参数的综合补偿，克服了采用模拟量补偿的随机性误差，消除了人为因素对补偿的影响，大大提高了传感器综合精度和可靠性。

5 按【确认】键，仪表显示“ ”，表示将要校正零点，此时检查是否空秤台。
6 按【确认】键，仪表显示“ ”同时光柱逐渐熄灭，期间数据不稳定，光柱将恢复全亮状态。如果一直保持全亮状态，请关掉电源检查系统的接线或者联系本公司的售后服务部门。光柱全部熄灭后，仪表会自动进入下一步。
7 仪表显示“ ”，对秤量进行标定，秤台加载标准砝码，推荐加载砝码的重量大于最大称量的20％。砝码均匀分布或者放置在秤台的中心位置。
：置零键，设定状态时是数值增加键；
：去皮键，设定状态时是退回(或数值减小)键；
：功能键，可以查看仪表部分参数，设定状态时是选择键；
：确认键。
指示灯：
RELAY1：1＃继电器动作指示灯
RELAY2：2＃继电器动作指示灯
POWER：电源指示灯
OVER：传感器激励回路负载过大或者短路指示灯
Dynamic：当重量数据不稳定时亮。
5 按【确认】键，仪表显示“AH XXXXX”，设置模拟输出顶端对应的重量值，按【功能】键与【置零】键修改数值的大小。数值可以是零点至最大称量的任一点。但是数值一定要大于AL。
6 按一次【确认】键，然后按一次【功能】键，当仪表显示“ ”时按【确认】键退出。重新开机,模拟输出就会按照选定重量变送范围工作。
1.2.
使用温度为：-20oC50oC，湿度为10％95％，无冷凝。
存贮温度为：-30oC60oC，湿度为10％95％，无冷凝。
1.2.
安
仪表固定
XK3101（KM05）型称重显示控制器采用面板安装方式，要求所安装的机柜前壁厚度不超过4毫米为宜，机柜上的开口尺寸如下：
(尺寸单位为毫米)
安装前请先将外壳两侧的顶杆拆下，然后将称重终端装入机柜中。将两只顶杆固定在称重终端两侧，要求顶紧仪表外壳以保证牢固安装。

数字传感器及电子称重仪表（D2002EH型）技术说明书技术说明书月版2009年10月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力电气制造有限公司.录目 录目录 (1)第一章技术参数 (1)一、D2002EH电子称重仪表技术指标 (1)第二章安装连接 (3)一、电子称重仪表前视图和后视图 (3)二、数字传感器与电子称重仪表的连接 (4)四、大屏幕与电子称重仪表的连接使用： (4)五、串行通讯接口： (5)第三章查看传感器内码 (7)第四章常用参数设置 (8)第五章安装调试 (10)一、秤台和传感器的安装 (10)二、秤台安装调整 (10)第六章操作方法 (11)一、开机及开机自动置零 (11)二、手动置零（半自动置零） (11)三、去皮功能操作 (11)四、日期与时间的设置及操作 (11)五、数据记录的贮存操作 (11)六、补充打印: (13)七、日报表打印： (13)第七章常见故障与解决方法 (13)第八章维护保养及注意事项 (16)附页: (17)▲！安全需知装及拆卸时，，请先关闭电源请先关闭电源；；1、安装及拆卸时请勿在阳光直射的地方使用；；2、请勿在阳光直射的地方使用）。

勿与其它大功率负载共同接勿与其它大功率负载共同接接地阻抗＜＜0.1Ω。

本仪器请务必正确接地（（接地阻抗3、本仪器请务必正确接地。

地。

不接地或错误接地可能会造成触电及误动作等故障情形发生不接地或错误接地可能会造成触电及误动作等故障情形发生。

第一章 技术参数技术参数技术参数一、D2002EH 电子称重仪表电子称重仪表技术指标技术指标1、性能指标标定零位调整能力 ±100%F.S置零范围 开机： ±4% ±10% ±20% ±40% ±100%F.S 可选置零键：±1% ±2% ±4% ±10% ±20%F.S 可选自动零点跟踪范围0.1-9.9d 可选。

D30-2
电子称重仪表
使用说明书
●使用前请仔细阅读本产品说明书
●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司
第1章 技术参数
1、数字传感器接口：，通讯方式RS485，能连接1～4个柯力E型数字传感器，通讯距离不大于30m；
第二节、仪表与电脑的连接使用
本仪表的串口通讯方式为RS232：
仪表的PC 接口定义 仪表与电脑的RS232连接
第三节、仪表与蓄电池的连接使用
仪表内部自带电池充电功能模块。

蓄电池请使用12V/7Ah。

第三章 按键、指示灯、操作说明
第一节、按键、指示灯说明
8个轻触按键：【测试/✁】，【功能/ 】，【累加/✐】，【累清/✂】，【标定】，【调秤】，【
仪表PC 接
口
电脑9芯串口22335
5
去皮/取消】，【置零
1.复合键说明：
【测试
1【功能】【
【置零
2【
【置零
附录A: 通信协议
串口数据格式可设置为：
讯方式，通讯协议格式分为
(1). 连续方式
所传送的数据为仪表显示的当前重量
地址：宁波市江北投资创业园C区服务热线：400-887-4165
800-857-4165
邮编：315033
网址：。

D30电子称重仪表使用说明书●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录第一章技术参数................................................................................................................................错误!未定义书签。

第二章仪表安装连接........................................................................................................................错误!未定义书签。

第一节、仪表与数字传感器的连接............................................................................................错误!未定义书签。

第二节、仪表与大屏幕的连接使用 (2)第三节、仪表与电脑的连接使用 (2)第四节、仪表与蓄电池的连接使用 (2)第三章按键、指示灯、操作说明 (3)第一节、按键、指示灯说明 (3)第二节、常规操作说明................................................................................................................错误!未定义书签。

第四章参数设置 (4)第一节密码管理 (4)第二节日期时间设置 (4)第三节通讯参数设置 (4)第四节单位设置 (5)第五章测试查询 (5)第一节秤台总内码查询 (5)第二节超载记录查询 (5)第三节软件版本查询 (6)第四节电池电压查询 (6)第六章打印 (6)第一节累加值查询与打印 (6)第七章错误信息提示 (7)附录A: 通信协议 (7)附录B：称重单格式示例： (9)▲！传感器的屏蔽线必须可靠接地态下进行插拔，防止静电损坏仪表或传感器。

D2008F系列数字式电子称重仪表使用说明书2010年06月版鲁成衡器●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数 (1)第二章安装联接 (3)一、仪表与数字传感器的连接 (3)二、仪表与大屏幕的连接使用 (3)三、仪表与电脑的连接使用 (4)四、仪表与蓄电池的连接使用 (4)第三章称重记录的贮存与打印 (4)一．称重记录的贮存 (4)二. 皮重存储的输入方法： (5)三. 称重记录的打印 (5)四. 统计报表的打印 (6)五．称重记录的查询 (8)六．称重记录的删除 (9)七．记忆皮重的删除 (10)八．查询打印 (10)附录A：打印操作举例： (10)附录B：明细表及统计报表示例 (12)▲！传感器与仪表的连接必须可靠，传感器的屏蔽线必须可靠接地。

连接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。

▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。

第一章技术参数1、型号：适用于D2008F(A 、P、P1)不锈钢壳+橡胶按键、D2008FB(A、P、P1) 不锈钢壳+金属按键、D2008FJ不锈钢壳+橡胶按键D2009F(A、P、P1) 不锈钢壳+橡胶按键、D10(A、P、P1) 塑料壳+薄膜按键、D11(A、P、P1) 塑料壳+薄膜按键2、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。

4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232 和只有仪表D2008F(A 、P、P1)、D2008FB(A 、P、P1)及D2008FJ）所支持的RS485波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPON LQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。

D2008F系列数字式电子称重仪表使用说明书2010年06月版山东鲁成衡器有限公司●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数.......................................... 错误!未定义书签。

第二章安装联接...................................... 错误!未定义书签。

一、仪表与数字传感器的连接............................ 错误!未定义书签。

二、仪表与大屏幕的连接使用............................ 错误!未定义书签。

三、仪表与电脑的连接使用.............................. 错误!未定义书签。

四、仪表与蓄电池的连接使用............................ 错误!未定义书签。

第三章称重记录的贮存与打印 ............................ 错误!未定义书签。

一．称重记录的贮存.................................... 错误!未定义书签。

二. 皮重存储的输入方法：.............................. 错误!未定义书签。

三. 称重记录的打印.................................... 错误!未定义书签。

四. 统计报表的打印.................................... 错误!未定义书签。

五．称重记录的查询.................................... 错误!未定义书签。

六．称重记录的删除.................................... 错误!未定义书签。

七．记忆皮重的删除.................................... 错误!未定义书签。

D2008 型电子称重仪表使用说明书2012 年2月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司a目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)二、仪表与大屏幕的连接使用 (2)三、仪表与电脑的连接使用 (2)第三章称重记录的贮存与打印 (3)一．称重记录的贮存 (3)二.皮重存储的输入方法： (3)三.称重记录的打印 (4)四.统计报表的打印 (4)五．称重记录的查询 (6)六．称重记录的删除 (7)七．记忆皮重的删除 (8)八．查询打印 (8)附录A：打印操作举例： (8)一、一次手动预置皮重打印称重单 (8)二、一次过磅直接打印称重单 (9)三、一次过车直接打印称重单(特殊) (11)四、两次称量打印称重单（即先空车后重车或先重车后空车，此处以前者为例） (11)五、自动打印称重单 (11)六、按车号调用皮重打印称重单 (12)附录B：明细表及统计报表示例 (12)附录C：信息提示 (13)▲！传感器与仪表的连接必须可靠，传感器的屏蔽线必须可靠接地。

连接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。

▲ ！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。

第一章技术参数1、型号：适用于D2008型(08FA/08FP/08FP1)不锈钢壳+橡胶按键、D2008型(08FB/08FBP/08FBP1)不锈钢壳+金属按键、D2008 型(08FJ)不锈钢壳+橡胶按键、 D2008 型(09FA/09FP1/09FP) 不锈钢壳+橡胶按键、 D10(A、P1) 塑料壳+薄膜按键、D11、D11(P、P1)塑料壳+薄膜按键2、数字传感器接口：通信方式RS485信号传输距离在接12数字传感器情况下可接至30米，如需更长，请与本公司联系传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7 位 LED 数码管，7 个状态指示符。
