XK3190-A6称重显示控制器-使用说明书

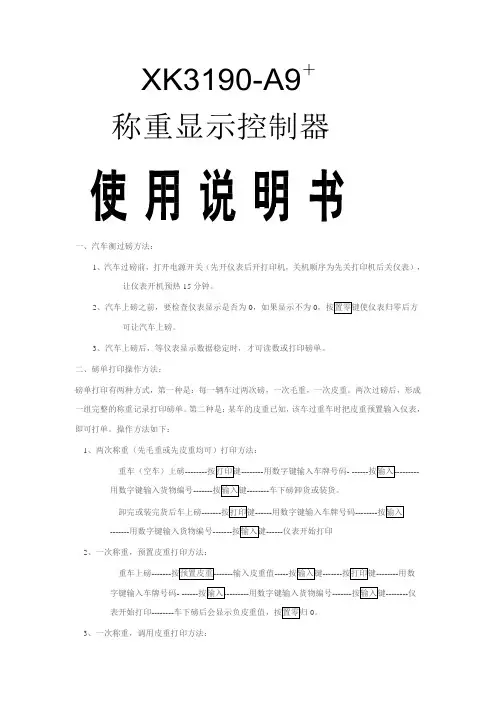

XK3190-A9＋称重显示控制器一、汽车衡过磅方法：1、汽车过磅前，打开电源开关（先开仪表后开打印机，关机顺序为先关打印机后关仪表），让仪表开机预热15分钟。

2、汽车上磅之前，要检查仪表显示是否为0，如果显示不为0可让汽车上磅。

3、汽车上磅后，等仪表显示数据稳定时，才可读数或打印磅单。

二、磅单打印操作方法：磅单打印有两种方式，第一种是：每一辆车过两次磅，一次毛重，一次皮重。

两次过磅后，形成一组完整的称重记录打印磅单。

第二种是：某车的皮重已知，该车过重车时把皮重预置输入仪表，即可打单。

操作方法如下：1、两次称重（先毛重或先皮重均可）打印方法：重车（空车）上磅----------------用数字键输入车牌号码- ------用数字键输入货物编号---------------车下磅卸货或装货。

卸完或装完货后车上磅-------------用数字键输入车牌号码---------------用数字键输入货物编号-------------仪表开始打印2、一次称重，预置皮重打印方法：重车上磅-------输入皮重值--------------------用数字键输入车牌号码- ------用数字键输入货物编号---------------仪表开始打印--------0。

3、一次称重，调用皮重打印方法：重车上磅-----输入车牌号码---------------用数字键输入车牌号码- ------用数字键输入货物编号---------------仪表开始打印--------0。

三、时间日期修改显示时间------用数字键输入准的时间------显示日期------用数字键输入准的时间------四、称重记录清除方法：1显示SUrE 0----2输入要清的车号----按五、打印设置方法：（KX1121打印机）AUTO O----显示TYPE 3----显示显示b 20----显示HL 99-----OdE 0或1（选择0时用空白纸，选择1时用填充磅单）----显示显示Y 0011---操作结束警告：雷雨天气时，必须拔下仪表、打印机电源插头及秤台信号电缆插头！严禁在秤台上进行电焊操作！。

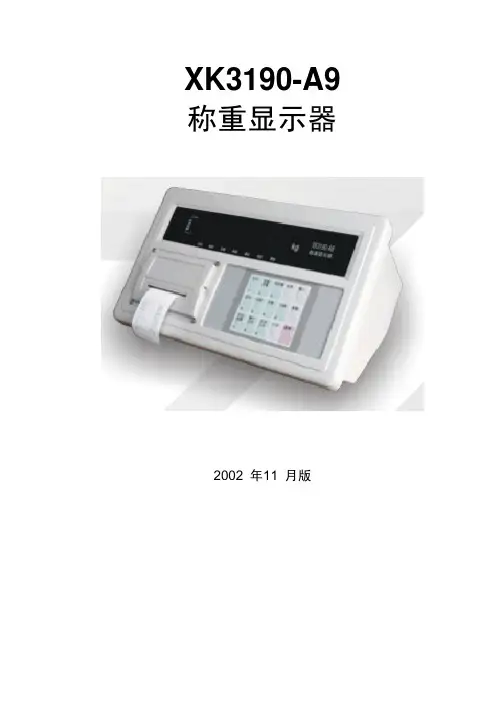

XK3190-A9 称重显示器2002 年11 月版目 录 第一章 技术参数第二章 安装一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章 操作方法一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章 维护保养和注意事项第五章 信息提示附 录第一章 技术参数1. 型号 XK3190-A9 称重显示器2. 模拟部分转换原理 双积分式A/D输入信号范围 0 ～ 18mV最大净输入信号 18mV转换速度 10～15 次/秒A/D 转换分辨码 50 万码非线性 ＜ 0.01%F.S满量程温度系数 8PPM/℃标定 全部采用键盘操作完成供桥电源 DC，8V，可连接6 个350Ω的传感器或12 个700Ω的传感器传感器的连接方式 采用6 线式，长线自动补偿3. 显示 7位LED，字高0.56 英寸，7 个状态指示符，3 个电量指示符显示周期 100ms分度值 1/2/5/10/20/50/100 可选4. 时钟 可显示年/月/日、时/分/秒，自动闰年、闰月。

精度 + 5s/24h，不受断电影响。

5. 键盘数字键 0～9功能键 15 个（其中10 个与数字键复合使用）键材料 轻触式薄膜开关6. 大屏幕显示器接口 串行输出方式传输方式 电流环 / RS232 信号传输的数据格式 11 位波特率 600传输距离 ≤30 米7. 串行通讯接口传输方式 RS232C波特率 波特率可选600/1200/2400/4800/9600传输的数据格式 10 位：1 位起始位、8位数据位（ASCⅡ编码）、1位停止位 传输距离 ≤30 米8. 打印接口 标准并行输出接口可配TpuP16 微型打印机、TM800、KX－P1121、LQ1600K 宽行打印机9. 数据贮存 可贮存255 个车号和皮重、100 个货号、205 组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源 采用CP7－12 蓄电池供电（12V，外接）蓄电池使用时间 约20 小时（充足电后使用）蓄电池充电时间 约30 小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度 0℃ -- 40℃储运温度 －25℃ -- 55℃相对湿度 ≤85％RH预热时间 15 分钟12. 外形 310×195×186 (mm)自重 约2.5 公斤第二章 安 装 联 接 一. 仪表前功能视图和后功能视图 :二、传感器与仪表的连接1、传感器的连接采用9 芯插头座。

XK3190 －A6 称重显示器使用说明书XK3190-A6使用说明书一、键功能：【开/关】: 开关键，在称重状态长按关机，断电状态长按开机【累清】: 累清键，在标定状态下它是退出功能【功能】: kg/lb转换键，在标定状态下它是闪烁位左移功能【累加】: 累加键，在标定状态下它是闪烁位右移功能【去皮】: 去皮键，在标定状态下它是切换参数或光标闪烁位数字加一功能【置零】: 置零键，在标定状态下它是确认功能二、开/关机：1、按住开关【开/关】键约3秒，仪表开机进行笔划自检，初始化完成后自动进入称重状态。

（开机预热时间为15-30分钟）内置蓄电池首次使用时，务必先充足电后再使用。

2、开机时，如果秤台重量偏离零点，但仍在开机置零范围（满量程的±10%）以内，仪表将自动置零，零位指示符亮。

若在置零范围以外，则须调整秤体的零位或重新标定、设置。

3、称重状态下，按住【开/关】键约3秒，仪表关机。

三、置零操作：仪表毛重数据处于手动置零范围（满量程的±2%）内时，按【置零】键，可使仪表显示置零。

注：有皮重时不能置零。

四、去皮操作：在仪表毛重数据为正且稳定时，按【去皮】键可实现去皮操作，去皮指示符亮。

若仪表在零位且已有皮重时，按【去皮】键则退出净重显示状态，皮重清零，去皮指示符熄灭。

注：最大去皮为99999（不考虑小数点）。

五、累加、累显和清除累加操作：XK3190-A6具有重量累加、累显和累清功能，具体操作如下表：六、公斤和磅切换：在称重状态下，按下【功能】键，可以在公斤和磅状态进行切换。

（注：切换状态后，累计值自动清零）七、节电模式：在称重状态下，重量稳定不变3分钟就会进入节电状态，仪表会显示[ - ]从左到右移动。

按任意键或改变重量，都可退出节电状态。

八、内置蓄电池充电接通交流电源，无论是否开机，仪表就开始对蓄电池充电。

（关机充电速度较快）充电时间约为24～28小时。

充满后蓄电池约可以使用36小时（典型值）。

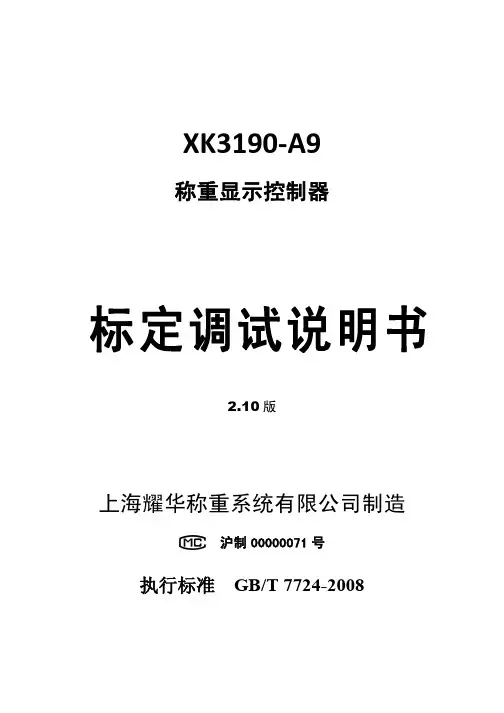

XK3190-A9称重显示控制器标定调试说明书2.10版上海耀华称重系统有限公司制造执行标准GB/T 7724-2008目录第一章技术参数 1 第二章安装联接 3 传感器和仪表的连接第三章标定 4 标定方法补偿标定分度值自动切换（双分度值）第四章定时关机8 第五章超载记录9 第六章错误提示10 附录功能对照表11亲爱的用户：在使用仪表前，敬请阅读使用说明书。

第一章技术参数1. 型号XK3190-A9称重显示器2. 准确度:级,n=30003.误差分配系数：P i＝0.54. 模拟部分转换原理Δ-Σ式ADC转换速度10次/秒A/D转换分辨码1000万码标定全部采用键盘操作完成供桥电源DC 10V，可连接8只350Ω或16只700Ω的称重传感器传感器的连接方式采用6线式（有激励反馈），长线自动补偿输入信号范围 -32mV ～32 mV最小静载荷电压-32mV最大静载荷电压25 mV每检定分度值(e)最小输入电压2uV/e每分度（d）最小输入电压0.1 uV/d5. 显示7位LED，7个状态指示符，3个电量指示符显示周期100ms分度值1/2/5/10/20/50/100 可选6. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

7. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关8. 大屏幕显示器接口串行输出方式传输方式电流环/ RS232信号传输的数据格式11位二进制码波特率600传输距离≤30m9. 串行通讯接口传输方式RS232C/RS422(选配)/ RS485(选配)波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离RS232：≤30mRS422/RS485：≤1200m10. 打印接口标准并行输出接口：可配TpuP16微型打印机；TM800、KX－P1121、KX－P1131、LQ300K＋、LQ1600K等宽行打印机；POS58、T58D等热敏微打。

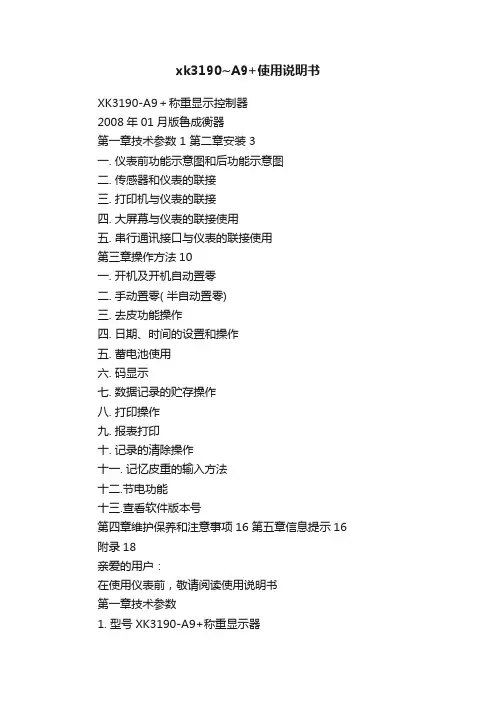

xk3190~A9+使用说明书XK3190-A9＋称重显示控制器2008年01月版鲁成衡器第一章技术参数 1 第二章安装 3一. 仪表前功能示意图和后功能示意图二. 传感器和仪表的联接三. 打印机与仪表的联接四. 大屏幕与仪表的联接使用五. 串行通讯接口与仪表的联接使用第三章操作方法10一. 开机及开机自动置零二. 手动置零( 半自动置零)三. 去皮功能操作四. 日期、时间的设置和操作五. 蓄电池使用六. 码显示七. 数据记录的贮存操作八. 打印操作九. 报表打印十. 记录的清除操作十一. 记忆皮重的输入方法十二.节电功能十三.查看软件版本号第四章维护保养和注意事项16 第五章信息提示16 附录18亲爱的用户：在使用仪表前，敬请阅读使用说明书第一章技术参数1. 型号XK3190-A9+称重显示器2. 准确度:3级,n=30003.模拟部分转换原理Δ－Σ式A/D输入信号围-16 mV～18 mV转换速度每秒10次A/D转换分辨码100万码标定全部采用键盘操作完成供桥电源DC，5V，可连接8个350Ω的传感器或16个700Ω的传感器传感器的联接方式采用6线式，长线自动补偿4. 显示7位LED，7个状态指示符，3个电量指示符显示周期100ms分度值1/2/5/10/20/50/100 可选5. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

6. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关7. 大屏幕显示器接口串行输出方式传输方式电流环/ RS232信号传输的数据格式11位波特率600传输距离≤30m8. 串行通讯接口传输方式RS232C/RS422(选配)/ RS485(选配)波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离RS232：≤30mRS422/RS485：≤1200m9. 打印接口标准并行输出接口：可配TpuP16微型打印机；TM800、KX－P1121、KX－P1131、LQ300K＋、LQ1600K等宽行打印机；POS58、T58D等热敏微打。

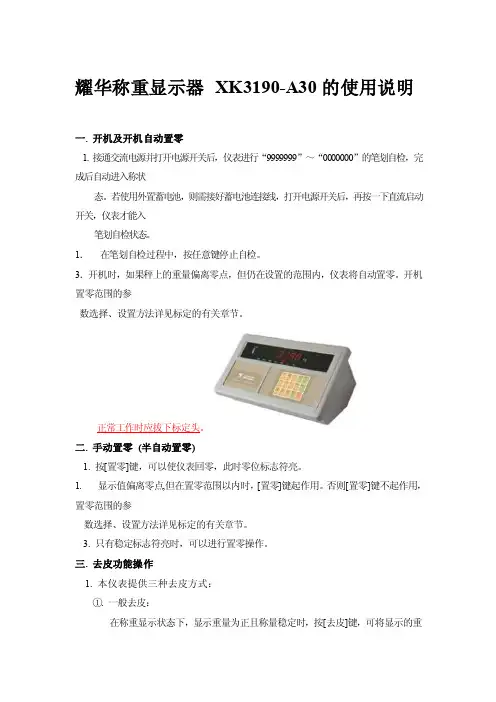

耀华称重显示器XK3190-A30的使用说明一. 开机及开机自动置零1. 接通交流电源并打开电源开关后，仪表进行“9999999”～“0000000”的笔划自检，完成后自动进入称状态。

若使用外置蓄电池，则需接好蓄电池连接线，打开电源开关后，再按一下直流启动开关，仪表才能入笔划自检状态。

1．在笔划自检过程中，按任意键停止自检。

3．开机时，如果秤上的重量偏离零点，但仍在设置的范围内，仪表将自动置零。

开机置零范围的参数选择、设置方法详见标定的有关章节。

正常工作时应拔下标定头。

二. 手动置零(半自动置零)1. 按[置零]键，可以使仪表回零，此时零位标志符亮。

1.显示值偏离零点,但在置零范围以内时，[置零]键起作用。

否则[置零]键不起作用，置零范围的参数选择、设置方法详见标定的有关章节。

3. 只有稳定标志符亮时，可以进行置零操作。

三. 去皮功能操作1. 本仪表提供三种去皮方式：①. 一般去皮：在称重显示状态下，显示重量为正且称量稳定时，按[去皮]键，可将显示的重量值作为皮重扣除，此时仪表显示净重为0，去皮标志符亮。

②. 预置皮重：在称重显示状态下，按[预置皮重]键，仪表显示[P ***.**]，此时显示的数值为原皮重值。

若需设置新的皮重值，则可用数字键送入后，再按[输入]键确认即可。

③. 按车号调用皮重：在称重显示状态下，按[车号]键，仪表显示[o *****]，用数字键送入正确的车号后，再按[去皮]键即可，此时仪表从内存中找到与该车号对应的皮重值，调出使用。

2. 在称重显示状态下，可连续去皮。

当皮重为零时去皮标志符熄灭；当仪表符合置零条件时，按[置零]键也可使皮重为零，去皮标志符熄灭。

四. 日期与时间的设置及操作1.在称重显示状态下，按[日期]键，日期指示灯亮，仪表显示当前的日期。

如果正确，按[输入]键或[称重]键退出；如果不正确，用数字键送入正确日期后，按[输入]键即可。

2. 在称重显示状态下，按[时间]键，时间指示灯亮，仪表显示当前的时间并自动走时。

K A使用说明书文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]XK3190 － A6 称重显示器使用说明书XK3190-A6使用说明书一、键功能：【开/关】: 开关键，在称重状态长按关机，断电状态长按开机【累清】: 累清键，在标定状态下它是退出功能【功能】: kg/lb转换键，在标定状态下它是闪烁位左移功能【累加】: 累加键，在标定状态下它是闪烁位右移功能【去皮】: 去皮键，在标定状态下它是切换参数或光标闪烁位数字加一功能【置零】: 置零键，在标定状态下它是确认功能二、开/关机：1、按住开关【开/关】键约3秒，仪表开机进行笔划自检，初始化完成后自动进入称重状态。

（开机预热时间为15-30分钟）内置蓄电池首次使用时，务必先充足电后再使用。

2、开机时，如果秤台重量偏离零点，但仍在开机置零范围（满量程的±10%）以内，仪表将自动置零，零位指示符亮。

若在置零范围以外，则须调整秤体的零位或重新标定、设置。

3、称重状态下，按住【开/关】键约3秒，仪表关机。

三、置零操作：仪表毛重数据处于手动置零范围（满量程的±2%）内时，按【置零】键，可使仪表显示置零。

注：有皮重时不能置零。

四、去皮操作：在仪表毛重数据为正且稳定时，按【去皮】键可实现去皮操作，去皮指示符亮。

若仪表在零位且已有皮重时，按【去皮】键则退出净重显示状态，皮重清零，去皮指示符熄灭。

注：最大去皮为99999（不考虑小数点）。

五、累加、累显和清除累加操作：XK3190-A6具有重量累加、累显和累清功能，具体操作如下表：六、公斤和磅切换：在称重状态下，按下【功能】键，可以在公斤和磅状态进行切换。

（注：切换状态后，累计值自动清零）七、节电模式：在称重状态下，重量稳定不变3分钟就会进入节电状态，仪表会显示[ - ]从左到右移动。

按任意键或改变重量，都可退出节电状态。

八、内置蓄电池充电接通交流电源，无论是否开机，仪表就开始对蓄电池充电。

XK3190-A9称重显示器2002年11月版目录第一章技术参数 1第二章安装 2一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项13 第五章信息提示14附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。

第一章 技术参数1. 型号 XK3190-A9称重显示器2. 模拟部分转换原理双积分式A/D输入信号范围0 ～ 18mV最大净输入信号18mV转换速度10～15次/秒A/D转换分辨码50万码非线性＜ 0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿3. 显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期 100ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

精度+ 5s/24h，不受断电影响。

5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关6. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率 600传输距离≤30米7. 串行通讯接口传输方式RS232C波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机9. 数据贮存可贮存255个车号和皮重、100个货号、205组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源采用CP7－12蓄电池供电（12V，外接）蓄电池使用时间约20小时（充足电后使用）蓄电池充电时间约30小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟12. 外形310×195×186 (mm)自重约2.5公斤( 1 )第二章 安 装 联 接 一.仪表前功能视图和后功能视图 :(图2－1 ) 前功能视图(图2－2 ) 后功能视图( 2 )二、传感器与仪表的连接1、传感器的连接采用9芯插头座。

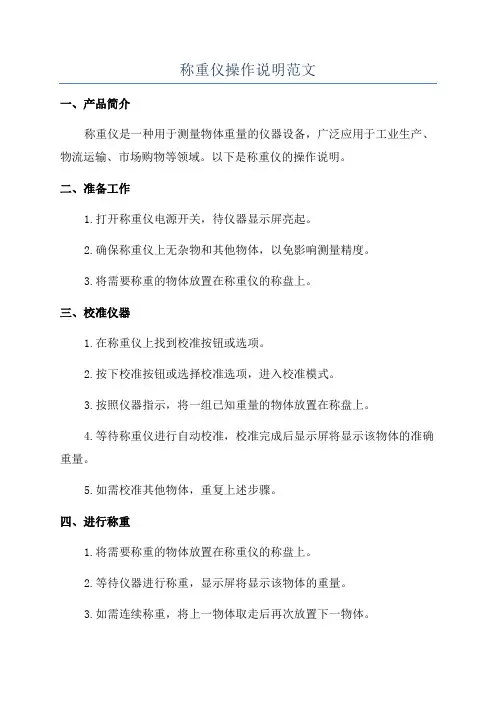

称重仪操作说明范文一、产品简介称重仪是一种用于测量物体重量的仪器设备，广泛应用于工业生产、物流运输、市场购物等领域。

以下是称重仪的操作说明。

二、准备工作1.打开称重仪电源开关，待仪器显示屏亮起。

2.确保称重仪上无杂物和其他物体，以免影响测量精度。

3.将需要称重的物体放置在称重仪的称盘上。

三、校准仪器1.在称重仪上找到校准按钮或选项。

2.按下校准按钮或选择校准选项，进入校准模式。

3.按照仪器指示，将一组已知重量的物体放置在称盘上。

4.等待称重仪进行自动校准，校准完成后显示屏将显示该物体的准确重量。

5.如需校准其他物体，重复上述步骤。

四、进行称重1.将需要称重的物体放置在称重仪的称盘上。

2.等待仪器进行称重，显示屏将显示该物体的重量。

3.如需连续称重，将上一物体取走后再次放置下一物体。

五、记录结果1.在完成称重后，确认显示屏上的重量数值已稳定。

2.如需记录称重结果，可按下记录按钮或选择记录选项，将结果保存至仪器内存或外部设备。

3.如需打印结果，可连接打印机，按下打印按钮或选择打印选项，将结果打印出来。

六、注意事项1.在使用称重仪之前，请参照仪器的说明书，了解仪器的安全操作方法。

2.在校准仪器时，应使用已知准确重量的物体进行校准，以保证称重结果的准确性。

3.在放置物体时，应避免过重或不平衡的物体，以免对称重仪造成损坏。

4.在进行称重时，应等待称重仪稳定后再记录结果，以保证结果的准确性。

5.如需长时间使用称重仪，应定期对仪器进行维护和保养，确保仪器的正常工作。

七、故障排除1.若称重仪无法正常启动或显示异常，请检查电源是否连接正常，并尝试重新启动仪器。

2.若称重仪显示结果波动较大或不稳定，请检查称盘是否有杂物或不平衡的物体，清理或调整相应位置。

3.若称重仪称重结果明显偏差较大，请尝试重新校准仪器或进行调整。

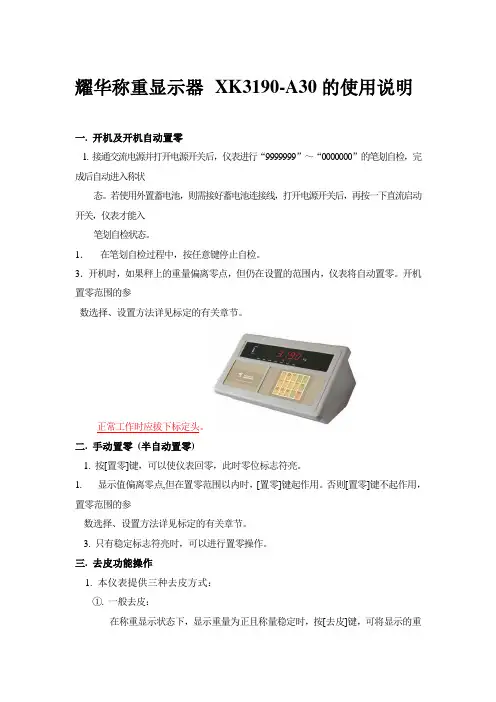

耀华称重显示器XK3190-A30的使用说明一. 开机及开机自动置零1. 接通交流电源并打开电源开关后，仪表进行“9999999”～“0000000”的笔划自检，完成后自动进入称状态。

若使用外置蓄电池，则需接好蓄电池连接线，打开电源开关后，再按一下直流启动开关，仪表才能入笔划自检状态。

1．在笔划自检过程中，按任意键停止自检。

3．开机时，如果秤上的重量偏离零点，但仍在设置的范围内，仪表将自动置零。

开机置零范围的参数选择、设置方法详见标定的有关章节。

正常工作时应拔下标定头。

二. 手动置零(半自动置零)1. 按[置零]键，可以使仪表回零，此时零位标志符亮。

1.显示值偏离零点,但在置零范围以内时，[置零]键起作用。

否则[置零]键不起作用，置零范围的参数选择、设置方法详见标定的有关章节。

3. 只有稳定标志符亮时，可以进行置零操作。

三. 去皮功能操作1. 本仪表提供三种去皮方式：①. 一般去皮：在称重显示状态下，显示重量为正且称量稳定时，按[去皮]键，可将显示的重量值作为皮重扣除，此时仪表显示净重为0，去皮标志符亮。

②. 预置皮重：在称重显示状态下，按[预置皮重]键，仪表显示[P ***.**]，此时显示的数值为原皮重值。

若需设置新的皮重值，则可用数字键送入后，再按[输入]键确认即可。

③. 按车号调用皮重：在称重显示状态下，按[车号]键，仪表显示[o *****]，用数字键送入正确的车号后，再按[去皮]键即可，此时仪表从内存中找到与该车号对应的皮重值，调出使用。

2. 在称重显示状态下，可连续去皮。

当皮重为零时去皮标志符熄灭；当仪表符合置零条件时，按[置零]键也可使皮重为零，去皮标志符熄灭。

四. 日期与时间的设置及操作1.在称重显示状态下，按[日期]键，日期指示灯亮，仪表显示当前的日期。

如果正确，按[输入]键或[称重]键退出；如果不正确，用数字键送入正确日期后，按[输入]键即可。

2. 在称重显示状态下，按[时间]键，时间指示灯亮，仪表显示当前的时间并自动走时。

耀华称重显示器XK3190-A30的使用说明一. 开机及开机自动置零1. 接通交流电源并打开电源开关后，仪表进行“9999999”～“0000000”的笔划自检，完成后自动进入称状态。

若使用外置蓄电池，则需接好蓄电池连接线，打开电源开关后，再按一下直流启动开关，仪表才能入笔划自检状态。

1．在笔划自检过程中，按任意键停止自检。

3．开机时，如果秤上的重量偏离零点，但仍在设置的范围内，仪表将自动置零。

开机置零范围的参数选择、设置方法详见标定的有关章节。

正常工作时应拔下标定头。

二. 手动置零(半自动置零)1. 按[置零]键，可以使仪表回零，此时零位标志符亮。

1.显示值偏离零点,但在置零范围以内时，[置零]键起作用。

否则[置零]键不起作用，置零范围的参数选择、设置方法详见标定的有关章节。

3. 只有稳定标志符亮时，可以进行置零操作。

三. 去皮功能操作1. 本仪表提供三种去皮方式：①. 一般去皮：在称重显示状态下，显示重量为正且称量稳定时，按[去皮]键，可将显示的重量值作为皮重扣除，此时仪表显示净重为0，去皮标志符亮。

②. 预置皮重：在称重显示状态下，按[预置皮重]键，仪表显示[P ***.**]，此时显示的数值为原皮重值。

若需设置新的皮重值，则可用数字键送入后，再按[输入]键确认即可。

③. 按车号调用皮重：在称重显示状态下，按[车号]键，仪表显示[o *****]，用数字键送入正确的车号后，再按[去皮]键即可，此时仪表从内存中找到与该车号对应的皮重值，调出使用。

2. 在称重显示状态下，可连续去皮。

当皮重为零时去皮标志符熄灭；当仪表符合置零条件时，按[置零]键也可使皮重为零，去皮标志符熄灭。

四. 日期与时间的设置及操作1.在称重显示状态下，按[日期]键，日期指示灯亮，仪表显示当前的日期。

如果正确，按[输入]键或[称重]键退出；如果不正确，用数字键送入正确日期后，按[输入]键即可。

2. 在称重显示状态下，按[时间]键，时间指示灯亮，仪表显示当前的时间并自动走时。

XK3190-A9称重显示器2002年11月版目录第一章技术参数 1第二章安装 2一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项13 第五章信息提示14附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。

第一章 技术参数1. 型号 XK3190-A9称重显示器2. 模拟部分转换原理双积分式A/D输入信号范围0 ～ 18mV最大净输入信号18mV转换速度10～15次/秒A/D转换分辨码50万码非线性＜ 0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿3. 显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期 100ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

精度+ 5s/24h，不受断电影响。

5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关6. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率 600传输距离≤30米7. 串行通讯接口传输方式RS232C波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机9. 数据贮存可贮存255个车号和皮重、100个货号、205组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源采用CP7－12蓄电池供电（12V，外接）蓄电池使用时间约20小时（充足电后使用）蓄电池充电时间约30小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟12. 外形310×195×186 (mm)自重约2.5公斤( 1 )第二章 安 装 联 接 一.仪表前功能视图和后功能视图 :(图2－1 ) 前功能视图(图2－2 ) 后功能视图( 2 )二、传感器与仪表的连接1、传感器的连接采用9芯插头座。

XK3190－A12+(E)称重显示控制器使用说明书上海耀华称重系统有限公司制造沪制00000071号目录第一章主要参数2第二章外观与连接3一.仪表显示与键盘功能示意图二.键盘功能三.传感器和仪表的联接四.大屏幕与仪表的联接五.串行通讯接口与仪表的联接第三章操作说明6一.开机及开机自动置零二.手动置零(半自动置零)三.除皮功能四.计数功能五.累计设置六.畜牧秤功能设置七．功能设置第四章维护保养及注意事项9第五章信息提示10版本：（1.05版）亲爱的用户：在使用仪表前，敬请仔细阅读说明书!第一章主要参数1.型号：XK3190－A12+(E)2.准确度等级：3级,n=30003.采样速度：10次/秒4.传感器灵敏度范围：(1.5～3)mV/V5.分度值：1/2/5/10/20/50可选6.显示：6位LCD/LED，6个状态指示7.大屏幕显示接口（可选）：采用串行输出方式，电流环信号,传输距离≤2000米8.通讯接口（可选）：RS232C；波特率1200/2400/4800/9600可选9.使用电源：免维护铅酸蓄电池DC6V/4Ah10.使用温度：0℃～40℃11.储运温度：-25℃～55℃12.湿度：≤85%RH13.执行标准：GB/T7724-200814、型批证书编号：2011F351-31仪表特色：1.高精度A/D转换，可读性达1/30000;2.调用内码显示方便，替代感量砝码观察及分析允差；3.特殊的软件技术，增强系统的抗振动能力；4.数字滤波的速度、幅度以及稳定的时间可设置；5.称重计数功能（单件重量有断电保护）；6.多种背光模式可选；7.选配RS232通讯口，波特率可选，通讯方式可选；8.选配20mA电流环大屏幕通讯口；9.可定制非标改制型品种（可根据客户需求定制）（1）带kg/lb转换功能的改制型；（2）畜牧秤专用改制型；（3）带2个定值输出（TTL）功能的改制型；（4）带峰值保持的改制型；第二章外观与连接一.仪表显示和键盘功能示意图:（图2-1）仪表机壳示意图#功能*除皮置零开/关（A12+E无此键）（图2-2）仪表键盘示意图二.键盘功能1.【#】:开机自检时长按此键进入标定模式。

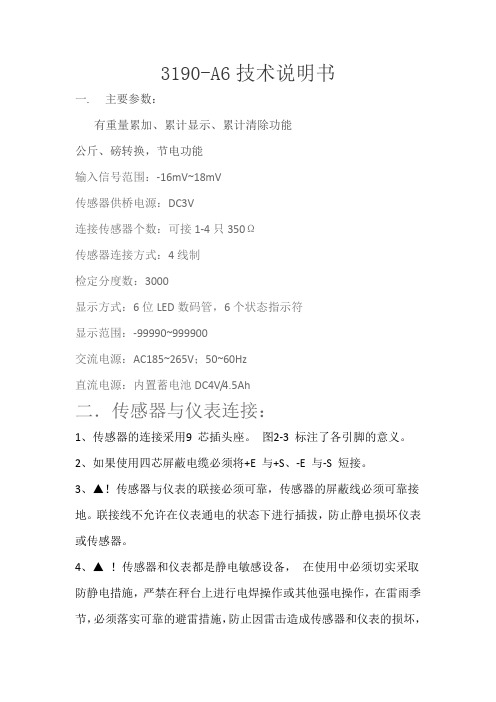

3190-A6技术说明书
一. 主要参数：
有重量累加、累计显示、累计清除功能
公斤、磅转换，节电功能
输入信号范围：-16mV~18mV
传感器供桥电源：DC3V
连接传感器个数：可接1-4只350Ω
传感器连接方式：4线制
检定分度数：3000
显示方式：6位LED数码管，6个状态指示符
显示范围：-99990~999900
交流电源：AC185~265V；50~60Hz
直流电源：内置蓄电池DC4V/4.5Ah
二．传感器与仪表连接：
1、传感器的连接采用9 芯插头座。

图2-3 标注了各引脚的意义。

2、如果使用四芯屏蔽电缆必须将+E 与+S、-E 与-S 短接。

3、▲！传感器与仪表的联接必须可靠，传感器的屏蔽线必须可靠接地。

联接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。

4、▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，
确保操作人员的人身安全和称重设备及相关设备的安全运行。

三,标定与调试：
正确联接传感器，接通电源，仪表进行笔划自检，完毕后，进入工作状态（刚开机时，
四．内码查看：在称重状态下，同时按下[置零] [功能]键，可以进入或退出内码显示状态。

1d=20个内码、。

XK3190-A16（E）称重显示控制器V2.0扫一扫微信公众号更多资料下载搜索“ｋｕａｋｅｘｉｎｇ”微信公众号《仪器设备资料下载》资料网址：ｗｗｗ．ｅｃｙａｌｌ．ｃｏｍ一.产品概述A16(E)称重显示控制器采用高性能单片微处理器，结合高精度A/D 转换芯片及独特的数字滤波算法，称量精度高、操作人性化，称量快捷，质量稳定。

A16(E)仪表内置蓄电池，交直流两用，具有多达99次的金额累计功能、单价储存功能、超载报警功能、电池电压检测功能及多种省电模式，最长连续待机时间可达100小时以上。

A16(E)仪表配套相应称重传感器及秤台后，即可组成一款高性价比的称重计价台秤。

二.主要参数1.型号:XK3190-A16(E)2.准确度等级：3级、n=30003.传感器激励电压:DC +3.3V4.连接传感器个数：1个350Ω传感器5.输入信号范围：-10mV ～+13mV6.最小输入电压2uV/e7.显示：A16：LCD 显示。

A16E：LED 显示。

重量值显示：5位；单价显示：5位；金额显示：6位。

字高0.56英寸，5个状态指示符。

8.键盘:采用25个机械按键9.工作电源：AC220V，50Hz±1Hz；内置免维护蓄电池4V/4Ah 10.使用环境：工作温度0℃～40℃相对湿度：≤85%RH11.最大允许误差最大允许误差以检定分度值e 表示的信号m±0.25e ±0.5e ±0.75e0≤m≤500500＜m≤20002000＜m≤1000014.型式评价证书编号2013F138-31（A16）2013F139-31(A16E)15.执行标准GB/T 7724-2008三.传感器与仪表的连接9芯传感器接头定义：1脚为激励电源-；5脚为屏蔽线；6脚为激励电源＋；8脚为传感器输出信号-；9脚为传感器输出信号＋▲安装传感器时必须切断仪表电源，接线必须可靠，更不准带电插拔传感器插头。
