HT9800-k2使用说明书HT9800-K2(0/2) 使用手册杭州衡天电子有限公司目录第一章主要技术指标 (1)第二章前后面板介绍 (2)第三章通讯协议 (4)第四章标定调试 (7)第五章开孔尺寸 (12)第六章注意事项 (13)1第一章主要技术指标●量程范围：0~30m V●A/D转换速率：100次/秒●A/D转换分辨数： 100万●非线性：≤0.01% F·S·●零点温漂：≤0.1μV/℃●满量程温度系数：5ppm/℃●最小分辨率：0.1 μV/d●传感器供桥电压： DC5V (最多可接8只750Ω传感器) ●串行通讯接口： RS-232C和20mA电流环（选配RS-485接口）●波特率： 1200/2400/4800/9600可选●继电器输出 2组常开继电器开关量输出30V DC/250V AC --3A●工作温度： -10～+40℃●相对湿度：≤90%R.H●电源： AC187～242V，49～51Hz●保险丝： 750 mA●功耗： 15W●超载范围：F·S· +9d●外形尺寸：152×145×76●重量： 1.5kg前面板示意图一、前面板指示灯介绍:显示窗口左面6个指示灯为输入输出指示灯,当对应通道工作时，指示灯亮。
其中上面2个IN1 、IN2为输入通道状态指示灯,下面4个OUT1～OUT4为输出通道状态指示灯。
显示窗口下面6个指示灯为称重状态指示灯：1、［稳定］指示灯：灯亮表示称重显示值稳定,可以读数。
2、［称重］指示灯：灯亮表示显示重量值。
此时,我们称其为称重状态。
3、［运行］指示灯：保留。
4、［零位］指示灯：灯亮表示称重值为零。
5、［超量］指示灯：称重显示值超出量程。
6、［mA ］指示灯：毫安显示显示串口右面2个指示灯为重量单位指示灯：1、［ kg ］指示灯：灯亮表示称重值为千克。
2、［ l b ］指示灯：保留。
二、前面板按键介绍：0～9：数字键F1: 继电器动作重量设定按键,具体设定请看第10页。
配料秤系配料秤系统统 MW96C简明操作手明操作手册册包括 INCLUDES• 基本设置说明 •操作说明应用于 APPLIESTO•MW96C -配料秤 P-Module•MT8x - 变送器• MW99d4 & MD1 - 重量显示器•变送器软件版本 v5.10 及延续现有参考文件AVAILABLE DOCUMENTATIONCOPYRIGHT © 2011 by EMC Industrial Group Ltd 56 Tarndale Grove, Albany, North Shore, Auckland 0632 PO Box 101 444 North Shore, Auckland 0745, New Zealand 电话 +64-9-415 5110, 传真 +64-9-415 5115 E-mail sales@Web 由于产品改进，实际功能可能与简介书有所差异。
A S WE ARE CONTINUOUSLY IMPROVING OUR PRODUCTS , CHANGES TO THIS SPECIFICATION MAY OCCUR WITHOUT NOTICE .(Document Details: g0 g1 g2 g3 g4 g5 g6 g9 g10 g11 g14 d0 d2 d3 d4 v0 v5 MT8x))产品 说明 参考文件 MW61静态秤系统W EIGHER I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要MW93 变重秤系统W EIGHT C HANGE I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要MW94 冲板流量计系统I MPACT F LOWMETER I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要MW95 皮带秤系统B ELT W EIGHER I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要MW96 配料秤系统W EIGHFEEDER I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要目录C ONTENTS连接电路图 C ONNECTION D IAGRAM4设置指南 SETTING UP GUIDE.....................................5 设置 S ETTINGS ..........................................................5 快捷键 Q UICK K EYS5 初始初始设设置 I NITIAL S ETUP .............................................5 工程计量单位 E NGINEERING U NITS 5 量程范围 M EASURING R ANGE 5 显示数据分辨率 D ISPLAY R ESOLUTION6 标定皮定皮带带速度 & 长度 C ALIBRATE B ELT S PEED & L ENGTH .6 使用手持测速表 W ITH H AND H ELD T ACHOMETER6 标定重量 C ALIBRATE W EIGHT ......................................6 皮带停止 B ELT S TOPPED6 标定修正系定修正系数数 C ALIBRATE C ORRECTION F ACTOR ..............6 实物测试 M ATERIAL T ESTING 6 无修正 N O C ORRECTION7简要设置 – MW96C 变送器 BRIEF SETUP....................8 基本基本设设置 B ASIC S ETTINGS ...........................................8 工程计量单位 E NGINEERING UNITS 8 量程范围 M EASURING RANGE 8 显示数据分辨率 D ISPLAY RESOLUTION8 输入 I NPUTS ..............................................................8 开关量输入 D IGITAL INPUTS8 转速计 & 皮带长度 T ACHO & B ELT LENGTHS 9 称重传感器输入 (称量段重量) L OADCELL INPUT 9 电流/电压输入 (远程流量设定点) C URRENT /V OLTAGE INPUT 9 输入选项 I NPUT OPTIONS9 内部信部信号号 I NTERNAL S IGNALS .....................................10 重量 W EIGHT 10 流量 F LOWRATE 10 总累计量 T OTALISER 10 控制 C ONTROL10 输出 O UTPUTS .........................................................11 模拟量输出 1 (速度命令) A NALOG OUTPUT 1 11 模拟量输出 2 (流量) A NALOG OUTPUT 2 11 开关量输出 D IGITAL OUTPUTS 11 显示器 (MW99 或 MD1) D ISPLAY12 信息信息，，复位 & 最终标终标定定 I NFO , R ESETS & F INAL C AL ......12 变送器控制仪信息 T RANSMITTER I NFORMATION 12 P-Module 卡信息 P-M ODULE I NFORMATION 12 设置复位 R ESET SETTINGS 12 最终标定 F INAL CALIBRATION12简要设置 – 显示器 BRIEF SETUP - DISPLAY..............13 基本基本设设置 B ASIC S ETTINGS .........................................13 时钟 C LOCK13操作 OPERATION.....................................................14 用户操作 U SER O PERATION .......................................14 MD1 显示及操作原理 D ISPLAY AND OPERATING ELEMENTS 14 MD1 显示器15按键 K EYS 15 报警 A LARMS17连接电路图C ONNECTION D IAGRAM设置指南 SETTING UP GUIDE此部分建议了如何进行系统设置，关于变送器及显示器所有设置项的具体细节都可在其后的“设置”部分中找到。

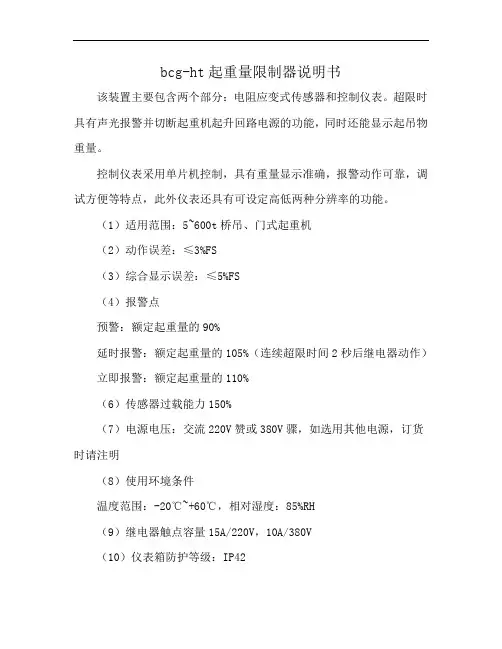

bcg-ht起重量限制器说明书
该装置主要包含两个部分：电阻应变式传感器和控制仪表。
超限时具有声光报警并切断起重机起升回路电源的功能，同时还能显示起吊物重量。
控制仪表采用单片机控制，具有重量显示准确，报警动作可靠，调试方便等特点，此外仪表还具有可设定高低两种分辨率的功能。
（1）适用范围：5~600t桥吊、门式起重机
（2）动作误差：≤3%FS
（3）综合显示误差：≤5%FS
（4）报警点
预警：额定起重量的90%
延时报警：额定起重量的105%（连续超限时间2秒后继电器动作）立即报警：额定起重量的110%
（6）传感器过载能力150%
（7）电源电压：交流220V赞或380V骤，如选用其他电源，订货时请注明
（8）使用环境条件
温度范围：-20℃~+60℃，相对湿度：85%RH
（9）继电器触点容量15A/220V，10A/380V
（10）仪表箱防护等级：IP42
每套起重量限制器安装后必须校准后才能投入使用，校准前，需要对系统进行如下检验：
（1）检查电源线对地（外壳）的绝缘电阻，用500V绝缘表测量不能低于1MQ。
（2）接通电源，仪表显示器应该显示数字。
（3）按下仪表的自检键，仪表显示预警值，蜂鸣器发出断续声，同时黄色指示灯亮。
再按一次自检键，仪表显示报警值，蜂鸣器发出连续声，红色指示灯亮的同时继电器动作。
此时可以检验起重机的起升控制回路是否正确。
称重显示器操作规程第一部分：安全注意事项1.仔细阅读并理解称重显示器的用户手册和操作指南，确保了解产品的所有功能和使用方法。
2.在使用称重显示器之前，确保称重设备周围环境的安全性，确保没有杂物，并且没有任何可能对设备造成损坏或危险的因素。
3.检查设备的电源线是否损坏或有裸露的电线，并确保电源线连接良好。
4.确定称重平台的稳定性和结构的完整性，以避免称重时发生意外事故。
5.在使用过程中，保持设备周围的干燥和清洁。
防止水或其他液体溅到设备上，以免损坏设备或导致电击等安全事故。
第二部分：称重显示器的日常操作步骤1.打开电源开关，确保电源指示灯亮起，并等待几秒钟，直到设备完全启动。
2.按照用户手册中的操作步骤，将待称重物品放在称重平台上，并确保物品的重量平均分布在平台上。
3.根据需要，选择正确的单位来显示重量，如千克、磅、克等。
4.当重量稳定后，读取显示屏上的重量数值，并记录下来。
5.移除待称重物品后，按照设备说明书上的操作步骤关闭电源开关，彻底关闭设备。
第三部分：称重显示器的维护和保养1.定期检查称重平台的稳定性和结构完整性，并确保没有任何松动或损坏的部件。
2.使用干净而柔软的布清洁称重显示屏的外部表面，同时避免使用任何化学溶剂或研磨剂。
3.定期校准称重显示器，确保其准确度，具体操作按照设备手册上的说明进行。
第四部分：应急措施3.在操作和维护类型不同的设备时，务必使用正确的工具和设备，并严格按照相关安全规范和操作指南进行操作。
总结：称重显示器操作规程的目的是确保使用者能够正确认识并遵守设备的使用规则和操作步骤，以确保设备的正常运行和用户的安全。
通过正确地操作并保养称重显示器，可以保持设备的准确性、稳定性和寿命，并降低人为操作错误和安全事故的发生率。
请严格按照本操作规程的步骤和注意事项进行操作，以确保安全和准确度。

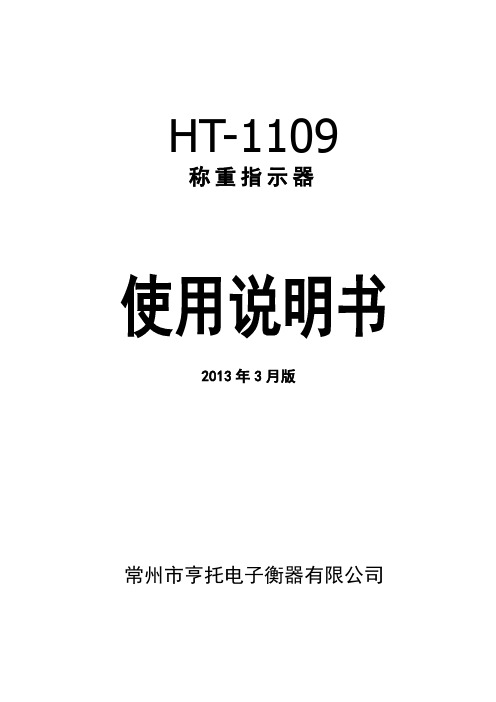

HT-1109称重指示器使用说明书2013年3月版常州市亨托电子衡器有限公司目录第一章概述 ----------------------------------------------------------------------------------------------------------------------- 2 第二章主要参数 ----------------------------------------------------------------------------------------------------------------- 3 第三章安装、接口与数据格式 ---------------------------------------------------------------------------------------------- 4一、仪表前、后功能示意图--------------------------------------------------------------------------------------------- 4二、传感器与仪表的连接------------------------------------------------------------------------------------------------ 6三、输入输出接口 --------------------------------------------------------------------------------------------------------- 6四、大屏幕显示接口 ------------------------------------------------------------------------------------------------------ 6五、串行通讯接口 --------------------------------------------------------------------------------------------------------- 6六、模拟量输出 ------------------------------------------------------------------------------------------------------------ 7七、打印与存储 ------------------------------------------------------------------------------------------------------------ 8 第四章参数设置与标定-------------------------------------------------------------------------------------------------------- 9一、【SET 0】查询类参数 ------------------------------------------------------------------------------------------ 9二、【SET 1】一般类参数 ----------------------------------------------------------------------------------------- 10三、【SET 2】控制参数 -------------------------------------------------------------------------------------------- 12四、【SET 3】记录打印 -------------------------------------------------------------------------------------------- 15五、标定--------------------------------------------------------------------------------------------------------------------- 15 第五章操作说明 ---------------------------------------------------------------------------------------------------------------- 17一、开机及开机置零 ----------------------------------------------------------------------------------------------------- 17二、手动置零 -------------------------------------------------------------------------------------------------------------- 17三、除皮--------------------------------------------------------------------------------------------------------------------- 17四、日期与时间的设置-------------------------------------------------------------------------------------------------- 17五、启动/停止-------------------------------------------------------------------------------------------------------------- 17六、峰值保持 -------------------------------------------------------------------------------------------------------------- 17七、输入输出功能 -------------------------------------------------------------------------------------------------------- 17八、常用参数查询 -------------------------------------------------------------------------------------------------------- 18 第六章控制过程详解 -------------------------------------------------------------------------------------------------------- 19一、模式0（1种配料的加法模式）--------------------------------------------------------------------------------- 19二、模式1（1种配料的减法模式）--------------------------------------------------------------------------------- 20三、模式2（两种料加法秤） ----------------------------------------------------------------------------------------- 22四、模式3（分选模式）------------------------------------------------------------------------------------------------ 23 附录一出错信息提示 -------------------------------------------------------------------------------------------------------- 27 附录二大屏幕数据波形图及格式 ------------------------------------------------------------------------------------------ 28 附录三串行通信－指令应答方式的数据格式 -------------------------------------------------------------------------- 30亲爱的用户：在使用仪表前，敬请仔细阅读说明书!第一章概述HT-1109称重显示控制器采用MCS—51单片微处理器及高速的Σ-△A/D转换技术，对重量进行转换显示，最高可达80次/秒的转换速度。
