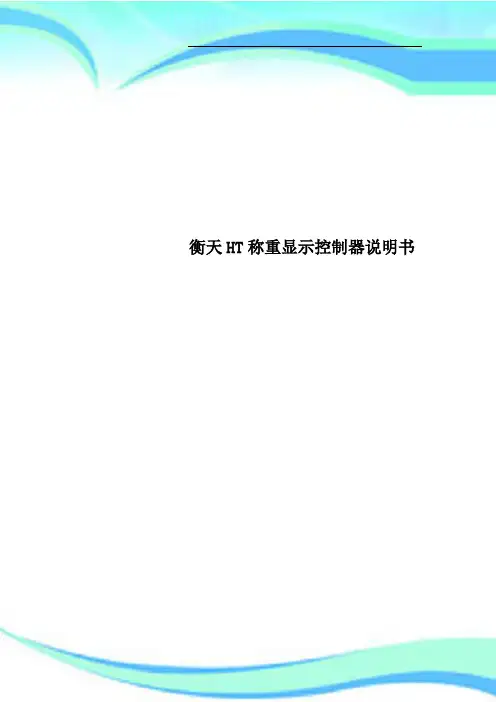

衡天HT9800称重显示控制器说明书

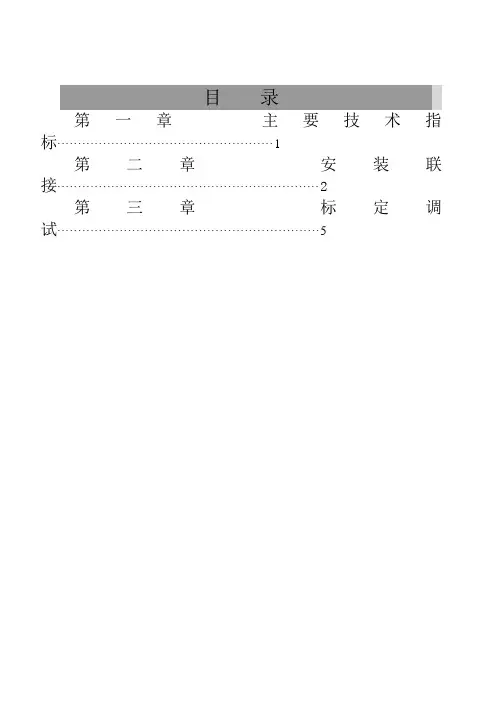

目录第一章主要技术指标 (1)第二章安装联接 (2)第三章标定调试 (5)第一章主要技术指标●量程范围：2~50m V●A/D转换速率：100次/秒●A/D转换分辨数：100万●非线性：≤0.01% F·S·●零点温漂：≤0.1μV/℃●满量程温度系数： 5ppm/℃●最小分辨率： 0.1μV/d●传感器供桥电压：DC12V（可接16只750Ω传感器）(C表适用)DC8V（可接16只750Ω传感器）(V1、D表适用) ●串行通讯接口： RS­232C和20mA电流环(可选配RS-485接口)（D表无电流环）●波特率： 600/1200/2400/4800/9600可选●并行打印机接口: 可配接各种针式打印机●工作温度： -10～+40℃●相对湿度：≤90%R.H●电源： AC187～242V，49～51Hz(C表适用)AC187～242V，49～51Hz 或DC12V(V1/D表适用) ●保险丝： 500mA●功耗： 15W●超载范围：F·S· +9d●外形尺寸： 325×210×140mm●重量： 3.0kg第二章 安装联接一、传感器接口传感器接口采用DB -9芯孔连接器。

1、与六线传感器相连592、与四线传感器相连59二、串行通讯接口1、COM1串行通讯接口采用DB -9芯针连接器。

第二章安装联接2、COM2串行通迅接口采用DB-9芯针连接器。

3、串行通迅方式●波特率：600/1200/2400/4800/9600可选●连续发送称重值●数据格式：每发送一次数据有5帧，每帧数据有11位：1位起始位（0），8位数据位（D0～D7），2位停止位（1）。

D5—1表示重量为负0表示重量为正D7—1表示溢出D3、D6—NCb、BCD3、BCD2、BCD1为由高到低的称重值的BCD码。

c、如用户需要以指令方式通讯，我们可根据用户的要求修改程序。

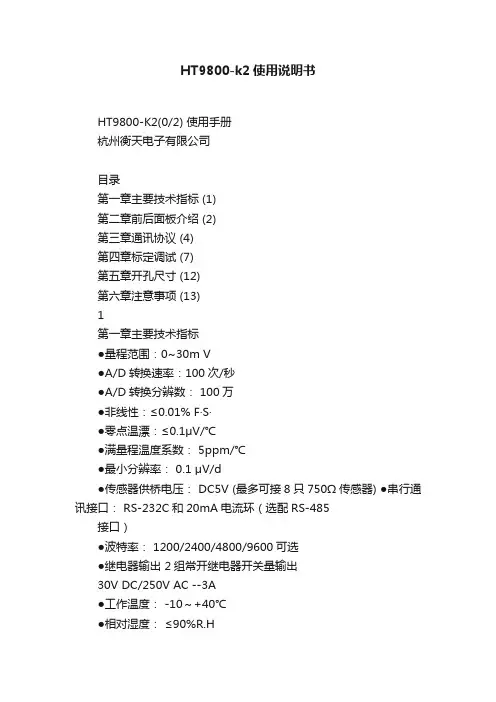

HT9800-k2使用说明书HT9800-K2(0/2) 使用手册杭州衡天电子有限公司目录第一章主要技术指标 (1)第二章前后面板介绍 (2)第三章通讯协议 (4)第四章标定调试 (7)第五章开孔尺寸 (12)第六章注意事项 (13)1第一章主要技术指标●量程范围：0~30m V●A/D转换速率：100次/秒●A/D转换分辨数： 100万●非线性：≤0.01% F·S·●零点温漂：≤0.1μV/℃●满量程温度系数：5ppm/℃●最小分辨率：0.1 μV/d●传感器供桥电压： DC5V (最多可接8只750Ω传感器) ●串行通讯接口： RS-232C和20mA电流环（选配RS-485接口）●波特率： 1200/2400/4800/9600可选●继电器输出 2组常开继电器开关量输出30V DC/250V AC --3A●工作温度： -10～+40℃●相对湿度：≤90%R.H●电源： AC187～242V，49～51Hz●保险丝： 750 mA●功耗： 15W●超载范围：F·S· +9d●外形尺寸：152×145×76●重量： 1.5kg前面板示意图一、前面板指示灯介绍:显示窗口左面6个指示灯为输入输出指示灯,当对应通道工作时，指示灯亮。

其中上面2个IN1 、IN2为输入通道状态指示灯,下面4个OUT1～OUT4为输出通道状态指示灯。

显示窗口下面6个指示灯为称重状态指示灯：1、［稳定］指示灯：灯亮表示称重显示值稳定,可以读数。

2、［称重］指示灯：灯亮表示显示重量值。

此时,我们称其为称重状态。

3、［运行］指示灯：保留。

4、［零位］指示灯：灯亮表示称重值为零。

5、［超量］指示灯：称重显示值超出量程。

6、［mA ］指示灯：毫安显示显示串口右面2个指示灯为重量单位指示灯：1、［ kg ］指示灯：灯亮表示称重值为千克。

2、［ l b ］指示灯：保留。

二、前面板按键介绍：0～9：数字键F1: 继电器动作重量设定按键,具体设定请看第10页。

第一章概述 (2)第二章主要技术指标 (3)第三章安装联接 (4)第四章标定调试 (6)第五章操作方法 (11)第六章信息提示 (19)第七章维护保养及注意事项 (20)1第一章概述本公司生产的HT9800-F1+型无线数传式称重显示器，采用MCS-52系列单片微处理器、高速高精度逼近式A/D转换新技术以及高抗晃动滤波技术，结合现代无线电技术，具有很高的可靠性, 良好的精度和完善的软件功能。

本显示器适用于无线传输式电子吊钩秤。

特点1、HT9800-F1+仪表山秤体的A/D发射盒和体积小巧非常适合便携使用的显示器组成。

2、全钢结构外壳，耐撞击,抗电磁干扰能力强。

3、特有的抗晃动数字滤波新技术，使吊秤重量显示更稳定。

4、新研究的误码处理新技术，使数据传输准确、可靠无误码。

5、使用5V/10mW发射功率模块，在无阻挡的环境下测试最大传输距离520m。

传输频率为433MHz,有32个频点可以选择。

6、釆用工业级芯片制造，可以在-40〜+8亍C的环境下使用。

7、用6V/3Ah锂电池供电（DA/D发射盒（接1只传感器）耗电67mA理论上可用59h （2）F1+显示器（不打印时）耗电80mA理论上可用50h⑶传感器供桥电压为5V,可以接10个350Q传感器。

8、采用背光液晶显示，白天晚上清晰可见。

同时带有电池电量显示功能，及时提醒用户充电。

9、能贮存多达2666次称重记录，可查询贮存的称重记录。

10、具有设皮和去皮功能，累计显示和累计打印功能。

11、内置EPSON M-150微型打印机，有多种打印设置功能。

12、配有RS-232C和20mA电流环串行通讯接口。

可接计算机和大屏幕显示器。

13、多种错误信息提示功能。

14、具有高可靠的数据断电保护功能及万年历时钟功能。

15、7.2V开关电源充电（带指示灯），充满自动停止充电。

笫二章主要技术指标和功能0~12mV 100 次/S 100万 <0.01% F S- W0.1 M V/°C 5ppm/ °C 0. 1 u V/d DC5V433MHZ 有32个频点可选无阻挡时不小于450mRS-232和20mA 电流环1200、2400、4800、9600bps 可选 •显示器充电一次待机工作时间 W50h （配串行通讯接口时）-40 〜+85°C 6V/3Ah 锂电池 260X185X55 mm•量程范围：• A/D 转换速率： • A/D 转换分辨数:•非线性： •零点温漂： •满量程温度系数: •最小分辨率： •传感器供桥电压: •无线电频率 •无线传送距离 •串行通讯接口： •波特率： •工作温度: •电源： •外形尺寸:第三章安装联接 一、秤体A/D 发射盒接口定义如下二、便携式显示器接口1、RS-232C 串行通讯接口和20mA 电流环串行通讯接口 釆用DB-9芯针连接器，其针位定义如下：⑴连续发送称重值⑵波特率：1200、2400、4800、9600bps 可选 ⑶串行通讯的数据格式10位：1位起始位（0）,8位数据位（D0〜D7）, 1位停止位（1）⑷帘行通讯发送的重量数据为ASCII 码,每次发送12个字节。

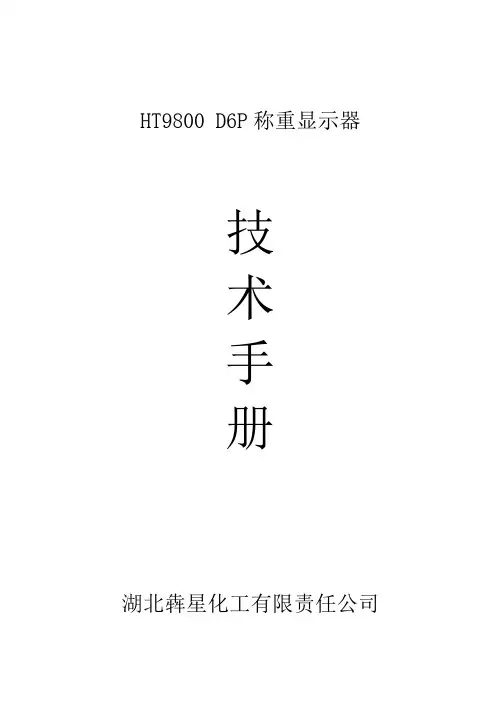

HT9800 D6P称重显示器技术手册湖北犇星化工有限责任公司目录第一章主要技术指标 (1)第二章安装联接 (2)第三章标定调试 (6)第一章主要技术指标●输入信号范围：-16~+16m V●A/D转换：24位Sigma-Delta模数转换●A/D采样频率：38.400 kHz●非线性：≤0.0015% F·S·●增益误差漂移： 0.5ppm/℃●最小分辨率：0.1μV/d●传感器供桥电压：DC5V (最多可接20只750Ω传感器) ●串行通讯接口：RS-232C和20mA电流环（选配RS-485接口）●打印接口：内置EPSON微型打印机（A9P/D6P/HD6P）标准打印接口（A9/D6/HD6/C6）●波特率：1200/2400/4800/9600可选●工作温度：-10～+40℃●相对湿度：≤90%R.H●电源：AC187～242V，49～51Hz或DC6V（C6除外）●保险丝：750mA（A9P/D6P/HD6P）500mA（A9/D6/HD6/C6）●功耗：20W（A9P/D6P/HD6P）15W（A9/D6/HD6/C6）●超载范围：F·S· +9d一、传感器接口传感器接口采用DB -9芯孔连接器。

1、与六线传感器相连592、与四线传感器相连59二、串行通讯接口1、串行通讯接口采用DB -9芯针连接器。

2．托利多格式通讯协议：（F1.5＝0-3）⑴串行通讯方式：连续发送称重值①波特率：1200/2400/4800/9600可选。

②连续发送称重值⑵串行通讯的数据格式10位：1位起始位(0)，8位数据位(D0～D7)，1位停止位(1)。

⑶串行通讯发送的重量数据为ASCII码，每次发送12个字节。

其定义如下：第１字节：起始位(02H）第2字节：状态字A第3字节：状态字B第4字节：状态字C第5字节：6位重量值的高位：第10字节：6位重量值的低位第11字节：回车(0DH）第12字节：换行(0AH)⑷状态字AD7 —0D6 —0D5 —1D4 —0D3 —0小数点：X .X .XX .XXX .XXXX .XXXXXD2 —0 0 1 1 1 1D1 —0 1 0 0 1 1D0 —0 1 0 1 0 1⑸状态字BD7 —0D6 —0D5 —1D4 —1D3 —非动态为0，动态为1。

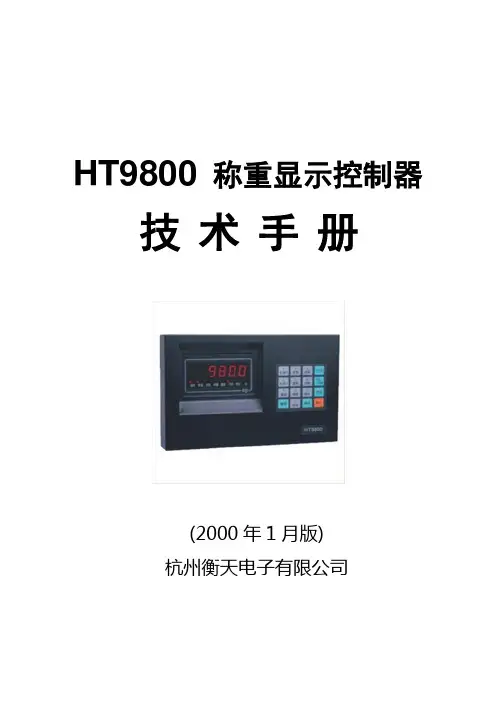

HT9800称重显示控制器技术手册(2000年1月版)杭州衡天电子有限公司目录第一章：概述--------------------------------------------------------------------------------------- （4）第二章：主要参数--------------------------------------------------------------------------------- （4）第三章：安装--------------------------------------------------------------------------------------- （5）第四章：标定说明--------------------------------------------------------------------------------- （6）敬请用户在使用HT9800型称重显示控制器之前,必须认真阅读技术手册.２第一章概述HT9800称重显示控制器以可靠先进的硬件电路和科学的软件相组合；采用MCS-51系列单片机微处理器,高速高精度A/D转换技术,使用有极强的抗高频,电磁场干扰能力的全屏蔽金属外壳,以及严格招待先进的生产工艺,72小时老化试验,检测规范；确保其长期工作的可靠性和稳定性.本显示器可方便地与一只或多只电阻应变式传感器连接组成电子汽车衡,电子地上衡,机电结合秤等各种称重设备.可广泛应用商业,工矿企业及仓储码头等多种计量场合. HT9800称重显示控制器主要技术性能:(1)采用52系列型单片机,快速A/D转换器,具有转换速度快,分辩率和智能化程序高等特点.(2)采用金属外壳,数字滤波,非线性补偿及自动零点跟踪等软件技术；提高了系统的抗干扰能力和线性度,消除了系统的零点漂移.(3)全数字式标定功能,标定方法简单准确.在标定过程中,不用打开显示器后盖,即可完成所有标定功能.(4)具有称重显示,皮重,日期,时间,车号及货员设置,先称皮重后称毛重或先称毛重后称皮重以及多辆四交叉称重等功能.(5)具有510次称重结果的贮存,每次贮存的称重结果包括:序号,日期,时间,车号,货号,毛重,皮重,净重等信息.可按车号.货员和日期进行称重结果的报表打印.按车号.货号进行净重累计报表打印,也可进行总报表打印.(6)具有高可靠的数据断电保护功能及万年历时钟功能,在断电情况下维持十年以上.(7)配有标准并行打印机接口.可驱动EPSON模式的各种80列.132列打印同.也可根据用户要求修改打印驱动程序.特别推荐用户使用日本松下公司生产的KX-P1121型打印机.(8)配有RS-232C和RS-422串行通讯接口.其中RS-422串行通讯接口可直接连接本公司生产的大屏幕显示器.(9)具有独特的定时关机设定功能.３第二章主要技术指标量程范围: 2-50mVA/D转换速率: 100次/秒A/D转换速分辩数: 100万显示分度值: 1/2/5/10/20/50/100可选非线性: ≤0.01%F.S零点温漂: ≤0.1μV/℃最小分辩率: 5PPμV/d零点跟踪: 0.5e/1.0e/1.5e/2.0e/2.5e/3.0e可选开机置零范围: 2%F.S/4%F.S/20%F.S/50%F.S/100%F.S可选置零键置零范围: 2%F.S/4%F.S/20%F.S/50%F.S/100%F.S可选传感器供桥电压: DC12V 1=350MV (可接12只700Ω传感器)显示屏: 6位真空荧光显示,6个状态批示灯显示范围: 0-999,999键盘: 0-9数字键.16个功能键时钟: 万年历时钟；自动走时,不受断电影响大屏幕显示器接口: RS-422串行接口,波特率4800,传输距离最远可达1500M 串行通讯接口: RS-232C 和 RS-422 接口波特率: 600/1200/2400/4800/9600可选工作温度: -10 ~+40℃相对湿度: ≤90%R.H电源: AC187~242V,49-51Hz保险丝: 250mA功耗: 10W超载范围: F.S+9d外形尺寸: 325×210×180mm重量: 3.5Kg４５第三章 安装联接一.传感器接口供 桥电 源二.RS-422串行通讯接口(大屏幕显示器接口)(1)波特率:4800 (2)连续发送称重值三.RS-232C 串行通讯接口(1)波特率:600/1200/2400/480/9600可选 (2)连续发送称重值 (3)数据格式每隔100Ms 发送一组数据,每组数据有5帧,每帧数据有11位:1位起始位(0),8位数据位(D0-D7),2位停止位(1).其定义如下:第1帧:D0-D7 ------ 0FFH(起始位)第2帧:D0-D2 ------ 为小数点位置(0-5)D3-NCD4-1 表示称重稳定 0表示称重示稳定 D5-1 表示重量为负 0表示重量为正 D6-NCD7-1表示超载第3帧:D0-D7 ----- BCD1(称重值)第4帧:D0-D7 ----- BCD2(称重值)第5帧:D0-D7 ----- BCD3(称重值)注: (1)BCD3.BCD2.BCD1为由高到低的称重值的BCD码(2)如用户需要以指令方式通讯,我们可根据用户的要求修改串行通讯程序.四.标准并行打印机接口６第四章标定调试根据显示器的9芯传感器接口功能,正确地连接好传感器插头,然后把传感器插头插入显示器的传感器插座中.经检查无误后,接通显示器电源,显示器进行”999999”-“000000”的笔划自检,完成后自动进入称重状态.７置参数的操作.二. 标定和补偿标定(在操作该步前,请先能电预热15分钟)比如:在秤台上已有重物,其实际重量为:5000kg,但显示值为:5020kg.此时,我们可以使用补偿标定加以修正.而无需将重物从秤台上取下.具体操作如下:８９A.显示器接通电源.笔划自检结束后,如显示器显示[HELP],则表示已定时关机,此时按键不起作用,需要帮助.B.显示器在定时关机后,欲取消定时关机则须在显示器接通电源后笔划自检过程中,按[标定]键进入标定状态,在特殊功能设置中取消定时关机或修改定时关机功能.１０。

目录第一章GPS 测量概况........................................ 1-1 §1.1 GPS接受机与卫星信号1-1§1.2 测量技术1-2§1.3 GPS在测量工作中的应用 1-2CASIO采集器 .................................................. 2-1 §2.1简介2-1§2.2 CASIO掌上机的结构及各部分名称2-1§2.3 电池的安装与更换2-2§2.4 键盘及其部分功能键简介2-3§2.5 CASIO基本用法2-4§2.6 交互状态下的常用命令简介2-6第三章CASIO型控制器使用说明.................... 3-1 §3.１控制器软件安装3-1§3.2具体操作步骤3-1第四章测量前的准备 ......................................... 4-1 §4.1 坐标系统的确定4-1§4.2 选定测量的类型4-1第五章仪器的连接 ............................................. 5-1 §5.1 接收机和电台连接示意图5-1§5.2仪器的连接5-2第六章测量步骤 ................................................. 6-1 §6.1控制器软件操作指南6-1§6.1.1坐标系.................................................................................... 6-2§6.1.2设置基准站............................................................................ 6-4 §6.2开始测量6-7§6.2.1流动站的操作........................................................................ 6-7§6.2.2碎步测量................................................................................ 6-7§6.2.3 坐标库................................................................................... 6-8§6.2.4 点放样.................................................................................. 6-11§6.2.5 解模式................................................................................. 6-12 §6.3卫星状况6-12§6.3.1查看卫星信息...................................................................... 6-13§6.3.2设置卫星参数...................................................................... 6-14§6.3.3卫星删除.............................................................................. 6-14 §6.4工具6-14§6.4.1求转换参数.......................................................................... 6-15§6.4.2 BL与XY间互换 ........................................................... 6-17§6.4.3 工程文件........................................................................... 6-17§6.4.4 软件注册........................................................................... 6-17§6.5其他6-17§6.5.1基准站距离.......................................................................... 6-18§6.5.2软件信息.............................................................................. 6-18§6.5.3坐标浏览.............................................................................. 6-18§6.5.4文件输出.............................................................................. 6-19 第七章常用RTK作业方法及步骤................... 7-1 第八章常见问题解决办法 ................................. 8-1 附录GPS技术规格……………………………………………………….A-1第一章GPS 测量概况§1.1 GPS接收机与卫星信号GPS卫星发送两种信号，第一种较为简单的信号叫C/A码，第二种信号叫P码（精确）。

标 (1)第二章操作方法 (2)第三章信息提示 (8)第四章维护保养及注意事项 (9)第五章附录 (10)第一章主要技术指标●量程范围：2~50m V●A/D转换速率：100次/秒●A/D转换分辨数：100万●非线性：≤0.01% F·S·●零点温漂：≤0.1μV/℃●满量程温度系数： 5ppm/℃●最小分辨率： 0.1 μV/d●传感器供桥电压： DC8V （可接16只750Ω传感器）●串行通讯接口： RS­232C和RS­485接口●波特率： 600/1200/2400/4800/9600可选●工作温度： -10～+40℃●相对湿度：≤90%R.H●电源： AC187～242V，49～51Hz 或DC12V ●保险丝： 500mA●功耗： 15W●超载范围：F·S· +9d●外形尺寸： 325×210×140mm●重量： 3.0kg一、显示面板1、［稳定］指示灯：灯亮表示称重显示值稳定,可以读数。

2、［称重］指示灯：灯亮表示显示重量值。

此时,我们称其为称重状态。

3、［自动］指示灯：灯亮表示自动打印称重单。

4、［置皮］指示灯：灯亮表示显示器处于预置皮重状态。

5、［打印］指示灯：灯亮表示显示器选择打印。

6、［零位］指示灯：灯亮表示称重值为零。

二、开机及开机自动置零1、接通电源后，显示器进行“999999”～“000000”的笔划自检，完成后自动进入称重状态。

2、开机时，如秤上的重量偏离零点，但仍在设置的开机置零范围内，显示器将自动置零。

开机置零范围的设置参见《HT9800称重显示控制器技术手册》。

三、按置零键置零在［称重］指示灯亮时，如显示值在置零范围内,则按置零键可以使显示值回零，此时［零位］指示灯亮；否则置零不起作用。

按置零键置零范围的设置参见《HT9800称重显示控制器技术手册》四、日期、时间的显示和修改1、显示器有软时钟功能.即在显示器接通电源后,通过键盘输入当前的日期、时间启动显示器的软时钟自动走时。

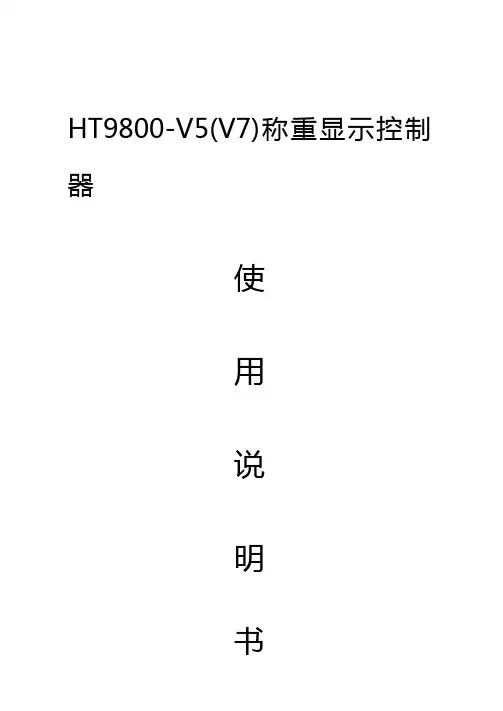

HT9800-V5(V7)称重显示控制器使用说明书杭州衡天电子有限公司目录第一章仪表简介 (1)一、概述 (1)二、特点 (1)三、技术性能 (1)第二章接口定义 (3)一、传感器接口 (3)二、大屏幕接口 (4)三、串行通讯接口 (4)四、并行打印机接口 (4)第三章串行通讯协议 (5)一、衡天模式通讯协议 (5)二、托利多模式1通讯协议 (5)三、耀华模式2通讯协议 (7)第四章标定调试 (8)一、参数设置 (8)二、重量标定 (11)三、补偿标定 (12)四、修改标率和标定调试密码 (12)第五章关于特殊功能 (14)一、关于量程设置采用密码锁定（选配功能） (14)二、关于超载监测 (14)三、关于三段定时关机 (15)四、关于传感器毫伏信号显示 (17)五、关于更换仪表不用重新标定 (18)第六章错误信息 (19)一、概述采用先进的单片机技术、24位Sigma-Delta A/D 转换器、抗振动滤波器和不锈钢外壳设计的超高精度称重仪表，其转换速度快，功能强大，长期稳定性好。

二、特点1、能显示传感器的毫伏信号，方便检测和监测传感器的好坏。

2、抗振动滤波结合T3.0版稳定程序使称重快速稳定。

3、带传感器长线补偿功能，传感器总线可以更长。

4、A/D转换一致性好，更换仪表不用重新标定。

5、量程设置采用密码锁定结合超载监测，防止用户超载称重。

6、可以设置3段分度值自动切换显示。

7、采用大容量存贮器；可以存贮多达1521组称重记录。

8、具有三级定时关机功能。

三、技术性能⑴输入信号范围：-12～+12mV⑵A/D转换：24位Sigma-Delta 模数转换⑶A/D采样频率：38.400kHz⑷非线性：≤0.0015﹪F.S.⑸增益误差漂移：1ppm/℃⑹最小分辨率：0.1µV/d⑺显示分度数：≤100000⑻供桥电压：DC10V/350mA（仅V5型）DC12V/350mA（仅V7型）（均可接16只700Ω传感器）①最小传感器阻抗40Ω②最大传感器阻抗1500Ω⑼显示屏：大六位真空荧光显示器⑽时钟：万年历时钟，自动走时，不受断电影响⑾串行通讯接口：RS-232C、20mA电流环和RS-485 ⑿波特率：1200/2400/4800/9600可选⒀打印机：并行接口可配各种针式打印机⒁工作温度：0～+40℃⒂储存温度：-40～+85℃⒃相对湿度：≤90﹪R.H⒄交直流供电：AC187～242V、49～51Hz⒅功耗：10W⒆外形尺寸：300×200×120mm⒇重量： 3.2kg一、传感器接口（采用DB-9芯孔连接器）1、六线制传感器接口2、四线制传感器接口3、在采用四线制传感器时，1、2脚必须短接，4、5脚必须短接二、大屏幕接口（采用DB-9芯针连接器）12、连接方法仪表衡天大屏幕耀华大屏幕1 -------------------------- 6 ----------- 52 --------------------------3 ----------- 34、7短接三、串行通讯接口（采用DB-9芯针连接器）12、连接方法（RS-232C）仪表计算机6 ------------------------------ 37 ------------------------------ 28 ------------------------------ 5四、并行打印机接口（采用DB-25芯孔连接器）12、严禁在仪表或打印机通电时插拔打印机和仪表的连接线。

HT9800-K2(0/2) 使用手册杭州衡天电子有限公司目录第一章主要技术指标 (1)第二章前后面板介绍 (2)第三章通讯协议 (4)第四章标定调试 (7)第五章开孔尺寸 (12)第六章注意事项 (13)1第一章主要技术指标●量程范围：0~30m V●A/D转换速率：100次/秒●A/D转换分辨数： 100万●非线性：≤0.01% F·S·●零点温漂：≤0.1μV/℃●满量程温度系数： 5ppm/℃●最小分辨率： 0.1 μV/d●传感器供桥电压： DC5V (最多可接8只750Ω传感器) ●串行通讯接口： RS-232C和20mA电流环（选配RS-485接口）●波特率： 1200/2400/4800/9600可选●继电器输出 2组常开继电器开关量输出30V DC/250V AC --3A●工作温度： -10～+40℃●相对湿度： ≤90%R.H●电源： AC187～242V，49～51Hz●保险丝： 750 mA●功耗： 15W●超载范围： F·S· +9d●外形尺寸： 152×145×76●重量： 1.5kg前面板示意图一、前面板指示灯介绍:显示窗口左面6个指示灯为输入输出指示灯,当对应通道工作时，指示灯亮。

其中上面2个IN1 、IN2为输入通道状态指示灯,下面4个OUT1～OUT4为输出通道状态指示灯。

显示窗口下面6个指示灯为称重状态指示灯：1、［稳定］指示灯：灯亮表示称重显示值稳定,可以读数。

2、［称重］指示灯：灯亮表示显示重量值。

此时,我们称其为称重状态。

3、［运行］指示灯：保留。

4、［零位］指示灯：灯亮表示称重值为零。

5、［超量］指示灯：称重显示值超出量程。

6、［mA ］指示灯：毫安显示显示串口右面2个指示灯为重量单位指示灯：1、［ kg ］指示灯：灯亮表示称重值为千克。

2、［ l b ］指示灯：保留。

二、前面板按键介绍：0～9： 数字键F1: 继电器动作重量设定按键,具体设定请看第10页。

HT9800-A称重显示控制器HT9800-A称重显示控制器一( 传感器接口1 2 4 5 7 8 +E +S -E -S +IN -IN 二( 标定调试:2.1设置参数步骤操作显示说明按[标定][888888] 显示[ ] 1 输入密码按[输入] 显示[ 888888 ]Cal=1设置参数 CAL=2标定 2 按[输入] 显示[caL] CAI=2标定 CAI=3特殊功能设置比如:设置标定参数CAI=1按[0][1][0] 显示[d***] 输入分度值(d=分度值) 3 按[输入] 显示[d 010] 可分为1/2/5/10/20/50/100比如:d=10显示[dc *] 输入小数点的位置(dc=小数点位置) 4 按[0] 显示[dc 0] 可分为0~5 比如:dc=0按[输入]显示[*****] 输入秤的最大量程值F 5 按显示[030000] 自动生成超载报警值为F+9d比如:F=30000 [0][3][0][0][0][0]按[输入]显示[FLt *] 数字滤波强度设置(1~5) 6 按[2] 显示[FLt 2] 称重稳定条件好时选择小值称重稳定条件差时选择大值通常选择2 按[输入]显示[F 1 *] F1-零点跟踪范围设置 7 按[2] 显示[F 1 2] 0- 取销零点跟踪1-0.5e 2-1.0e 3-1.5e4-2.0e 5-2.5e 6-3.0e 按[输入]比如:F1=2即1.0e显示[F 2 *] F2-开机置零范围 1-2% 2-4% 8 按[2] 显示[F 2 2] 3-20% 4-50% 5-100%按[输入]显示[F3 *] F3-按[置零]键的置零范围 9 按[3] 显示[F3 3] 1- 2%F.S 2- 4%F.S 按[输入] 3- 20%F.S4- 50%F.S5- 100%F.S比如:F3=3显示[F4 *] F4-打印机种类 10 按[1] 显示[F4 1] 0- 不接打印机1- 接打印机按[输入] 比如:F4=1显示[F5 *] F5-串行通讯的波特率 11 按[5] 显示[F5 5] 1-6002- 1200 按[输入] 3- 24004- 48005- 9600比如:F5=5即波特率为9600参数设置结束，返回称重状态注;每一步设置参数的操作，如不需要修改该项参数均可按[退出]键，直接进入下一步设置参的操作。

第一节准备工作１．安装《衡天称重管理系统》。

２．运行软件，获得验证码，将验证码告知本公司，获得软件序列号，输入软件序列号后，可通过验证，进入系统登录界面。

３．连接称重显示仪表和电脑。

４．在【参数管理】内设置串口参数。

设置方法：先点击菜单上的【系统管理】，再点击【参数管理】（可直接点击【参数管理】快捷菜单，也可按快捷键“CTRL＋A”）。

根据您使用的仪表的内部通信协议的设置，设置串口参数。

设置正确后按【保存】。

如果设置正确，此时称重界面上的重量显示屏上的数字会和仪表上的重量保持一致。

否则重量显示屏上会显示“0”。

第二节快速入门◆假定《衡天称重管理系统》已经按照出厂设定值已正确安装完毕，整个系统已能正常工作。

操作步骤1. 打开电脑：打开电源，启动Windows操作系统。

2. 运行系统：用鼠标双击桌面上的“衡天称重管理系统”。

3. 登录系统：登录对话框出现后，选择司磅员，输入密码后按回车，或者点击【登录】按钮。

(注：本系统默认管理员账户为：admin 密码：111。

此账户为管理员账户，具有管理员权限，账户不允许删除，建议初次登录立即修改密码，以确保数据库安全。

)4. 称取重量：等汽车在秤台停稳后，输入车号，货号等信息，单击【称重】（或快捷键F1）。

注意车牌号一定要正确，因为系统根据车号自动查找并匹配汽车的毛重与皮重，并据此计算出净重。

5. 保存数据：单击【保存】，系统将把本笔称重数据永久保存下来，否则该笔数据将会丢失。

6. 打印磅单：单击【打印】，系统将根据预先设定的格式将称重计量单打印出来。

（需要预先在【系统管理】下的【打印管理】内设置打印磅单的格式。

）(司磅员可反复进行4~6的操作步骤进行下一次称重。

)7. 打印报表：单击主界面上的【记录管理】按钮，选择查询条件，单击【打印】即可打印出详细称重情况。

8. 预置资料：单击【资料录入】按钮，调出资料录入窗口，可在这里预置车号，皮重，客户，货物，单位，单价等信息。

专业资料HT9800称重显示控制器技术手册(2000年1月版)杭州衡天电子有限公司word完美格式目录第一章：概述---------------------------------------------------------------------------------------（4）第二章：主要参数--------------------------------------------------------------------------------- （4）第三章：安装---------------------------------------------------------------------------------------（5）第四章：标定说明--------------------------------------------------------------------------------- （6）敬请用户在使用HT9800型称重显示控制器之前,必须认真阅读技术手册.２第一章概述HT9800称重显示控制器以可靠先进的硬件电路和科学的软件相组合；采用MCS-51系列单片机微处理器,高速高精度A/D转换技术,使用有极强的抗高频,电磁场干扰能力的全屏蔽金属外壳,以及严格招待先进的生产工艺,72小时老化试验,检测规范；确保其长期工作的可靠性和稳定性.本显示器可方便地与一只或多只电阻应变式传感器连接组成电子汽车衡,电子地上衡,机电结合秤等各种称重设备.可广泛应用商业,工矿企业及仓储码头等多种计量场合.HT9800称重显示控制器主要技术性能:(1)采用52系列型单片机,快速A/D转换器,具有转换速度快,分辩率和智能化程序高等特点.(2)采用金属外壳,数字滤波,非线性补偿及自动零点跟踪等软件技术；提高了系统的抗干扰能力和线性度,消除了系统的零点漂移.(3)全数字式标定功能,标定方法简单准确.在标定过程中,不用打开显示器后盖,即可完成所有标定功能.(4)具有称重显示,皮重,日期,时间,车号及货员设置,先称皮重后称毛重或先称毛重后称皮重以及多辆四交叉称重等功能.(5)具有510次称重结果的贮存,每次贮存的称重结果包括:序号,日期,时间,车号,货号,毛重,皮重,净重等信息.可按车号.货员和日期进行称重结果的报表打印.按车号.货号进行净重累计报表打印,也可进行总报表打印.(6)具有高可靠的数据断电保护功能及万年历时钟功能,在断电情况下维持十年以上.(7)配有标准并行打印机接口.可驱动EPSON模式的各种80列.132列打印同.也可根据用户要求修改打印驱动程序.特别推荐用户使用日本松下公司生产的KX-P1121型打印机.(8)配有RS-232C和RS-422串行通讯接口.其中RS-422串行通讯接口可直接连接本公司生产的大屏幕显示器.(9)具有独特的定时关机设定功能.３第二章主要技术指标量程范围: 2-50mVA/D转换速率: 100次/秒A/D转换速分辩数: 100万显示分度值: 1/2/5/10/20/50/100可选非线性: ≤0.01%F.S零点温漂: ≤0.1μV/℃最小分辩率: 5PPμV/d零点跟踪: 0.5e/1.0e/1.5e/2.0e/2.5e/3.0e可选开机置零范围: 2%F.S/4%F.S/20%F.S/50%F.S/100%F.S可选置零键置零范围: 2%F.S/4%F.S/20%F.S/50%F.S/100%F.S可选传感器供桥电压: DC12V 1=350MV (可接12只700Ω传感器)显示屏: 6位真空荧光显示,6个状态批示灯显示范围: 0-999,999键盘: 0-9数字键.16个功能键时钟: 万年历时钟；自动走时,不受断电影响大屏幕显示器接口: RS-422串行接口,波特率4800,传输距离最远可达1500M 串行通讯接口: RS-232C 和 RS-422 接口波特率: 600/1200/2400/4800/9600可选工作温度: -10 ~+40℃相对湿度: ≤90%R.H电源: AC187~242V,49-51Hz保险丝: 250mA功耗: 10W超载范围: F.S+9d外形尺寸: 325×210×180mm重量: 3.5Kg４５第三章 安装联接一.传感器接口供 桥电 源二.RS-422串行通讯接口(大屏幕显示器接口)(1)波特率:4800 (2)连续发送称重值三.RS-232C 串行通讯接口(1)波特率:600/1200/2400/480/9600可选 (2)连续发送称重值 (3)数据格式每隔100Ms 发送一组数据,每组数据有5帧,每帧数据有11位:1位起始位(0),8位数据位(D0-D7),2位停止位(1).其定义如下:第1帧:D0-D7 ------ 0FFH(起始位)第2帧:D0-D2 ------ 为小数点位置(0-5)D3-NCD4-1 表示称重稳定 0表示称重示稳定D5-1 表示重量为负 0表示重量为正D6-NCD7-1表示超载第3帧:D0-D7 ----- BCD1(称重值)第4帧:D0-D7 ----- BCD2(称重值)第5帧:D0-D7 ----- BCD3(称重值)注: (1)BCD3.BCD2.BCD1为由高到低的称重值的BCD码(2)如用户需要以指令方式通讯,我们可根据用户的要求修改串行通讯程序.四.标准并行打印机接口６第四章标定调试根据显示器的9芯传感器接口功能,正确地连接好传感器插头,然后把传感器插头插入显示器的传感器插座中.经检查无误后,接通显示器电源,显示器进行”999999”-“000000”的笔划自检,完成后自动进入称重状态.７置参数的操作.二.标定和补偿标定(在操作该步前,请先能电预热15分钟)８比如:在秤台上已有重物,其实际重量为:5000kg,但显示值为:5020kg.此时,我们可以使用补偿标定加以修正.而无需将重物从秤台上取下.具体操作如下:９A.显示器接通电源.笔划自检结束后,如显示器显示[HELP],则表示已定时关机,此时按键不起作用,需要帮助.B.显示器在定时关机后,欲取消定时关机则须在显示器接通电源后笔划自检过程中,按[标定]键进入标定状态,在特殊功能设置中取消定时关机或修改定时关机功能.１０。

HT9800校正方法首先，校正之前需要对HT9800进行检查和准备工作。

检查电源是否正常连接，设备是否处于待机状态，并确保所有的传感器和电缆都已正确连接。

接下来，校正过程中需要使用标准参考物或标准仪器。

标准参考物可以是已知精度的物体，如重量、温度或压力块。

标准仪器可以是经过严格校准的设备，它们的精度已经得到证明。

在进行校正之前，需要先进行零点校正。

这意味着将设备置于无信号输入状态，然后调整各个控制参数，使得设备的输出为零。

这样可以消除设备的误差和偏差，确保后续的校正过程更加准确。

随后，可以进行各个参数的校正。

根据不同的要求和实际情况，可以选择进行多个参数的校正，如温度、湿度、压力、电压、阻抗等。

校正过程中需要依据标准参考进行调整，以确保设备的输出和标准值一致。

在校正过程中，需要通过HT9800的控制界面进行参数的设置和调整。

可以根据测量范围、精度要求和实际应用情况等因素，自定义校正参数。

校正参数的设定通常包括校正系数、测量单位、报警阈值等。

完成校正后，需要进行校正结果的记录和报告。

记录校正的日期、时间、使用的标准参考物或标准仪器、校正参数和结果等信息。

同时，可以生成校正报告，用于后续的质量控制和审查。

为了保持设备的准确性和稳定性，建议定期对HT9800进行校正和维护。

校正的频率可以根据设备的使用频率和环境变化情况来确定。

一般情况下，建议每隔一定时间或在设备出现异常时进行校正。

总结一下，HT9800校正方法包括准备工作、零点校正、参数校正、校正结果记录和报告等步骤。

通过精确校正和维护，可以确保HT9800设备的性能达到最佳状态，提高工作效率和结果的可靠性。
