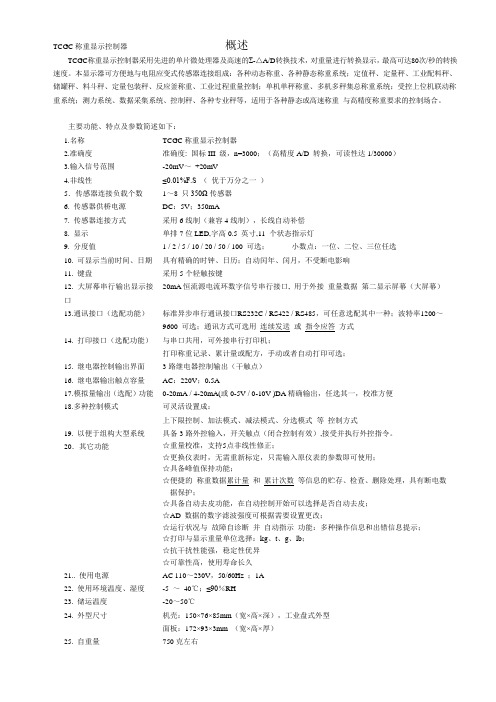

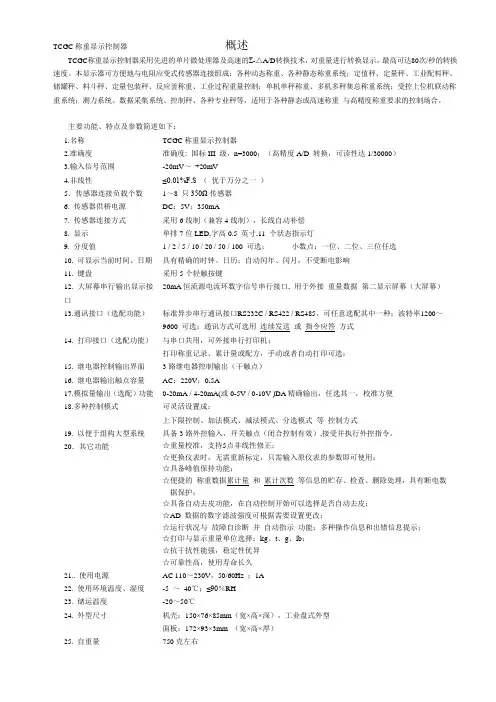

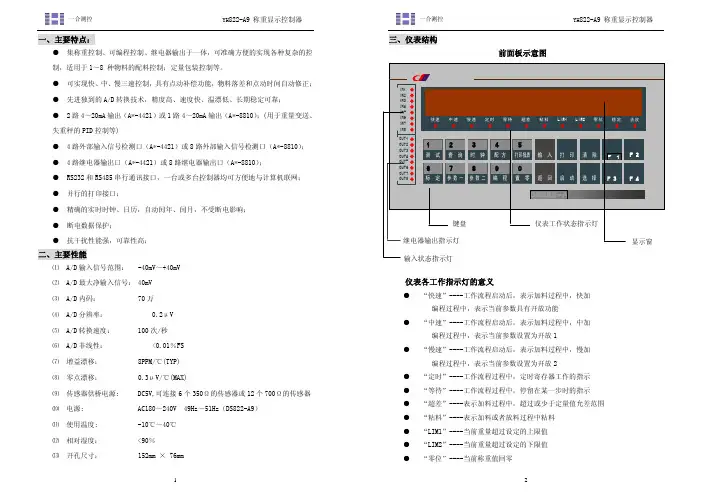

TCGC称重显示控制器概述TCGC称重显示控制器采用先进的单片微处理器及高速的Σ-△A/D转换技术，对重量进行转换显示，最高可达80次/秒的转换速度。
本显示器可方便地与电阻应变式传感器连接组成：各种动态称重、各种静态称重系统；定值秤、定量秤、工业配料秤、储罐秤、料斗秤、定量包装秤、反应釜称重、工业过程重量控制；单机单秤称重、多机多秤集总称重系统；受控上位机联动称重系统；测力系统、数据采集系统、控制秤、各种专业秤等，适用于各种静态或高速称重与高精度称重要求的控制场合。
主要功能、特点及参数简述如下：1.名称TCGC称重显示控制器2.准确度准确度: 国标III 级，n=3000；（高精度A/D 转换，可读性达1/30000）3.输入信号范围-20mV～+20mV4.非线性≤0.01%F.S（优于万分之一）5．传感器连接负载个数1～8 只350Ω传感器6. 传感器供桥电源DC：5V；350mA7. 传感器连接方式采用6线制（兼容4线制），长线自动补偿8. 显示单排7位LED,字高0.5 英寸,11 个状态指示灯9. 分度值 1 / 2 / 5 / 10 / 20 / 50 / 100 可选；小数点：一位、二位、三位任选10. 可显示当前时间、日期具有精确的时钟、日历；自动闰年、闰月，不受断电影响11. 键盘采用5个轻触按键20mA恒流源电流环数字信号串行接口, 用于外接重量数据第二显示屏幕（大屏幕）12. 大屏幕串行输出显示接口13.通讯接口（选配功能）标准异步串行通讯接口RS232C / RS422 / RS485，可任意选配其中一种；波特率1200～9600 可选；通讯方式可选用连续发送或指令应答方式14. 打印接口（选配功能）与串口共用，可外接串行打印机；打印称重记录、累计量或配方，手动或者自动打印可选；15. 继电器控制输出界面3路继电器控制输出（干触点）16. 继电器输出触点容量AC：220V；0.5A17.模拟量输出（选配）功能0-20mA / 4-20mA(或0-5V / 0-10V )DA精确输出，任选其一，校准方便18.多种控制模式可灵活设置成：上下限控制、加法模式、减法模式、分选模式等控制方式19. 以便于组构大型系统具备3路外控输入，开关触点（闭合控制有效）,接受并执行外控指令。
xk3139称重显示控制器xk3139称重显示控制器介绍控制柜是IND560仪表专用控制柜。
可以按照用户需要选择合理的选件板组合和最优化的参数设置，搭建以IND560为核心的过程称重控制器。
该产品充分利用IND560仪表在过程控制方面的强大功能，为用户提供从功能设计到系统布线的完整解决方案。
IND560 控制柜是IND560仪表专用控制柜，致力于促进IND560标准产品的市场推广，简化用户的配置难度。
控制柜内含以下部件：指示灯三个，按钮两只，急停开关一只，空气开关一只，24VDC开关电源一只，接线端子若干，安装图纸一份。
xk3139称重显示控制器METTLER TOLEDO称重显示控制器 XK3141-6000 33P100000000000 1 METTLER TOLEDO称重显示控制器 XK3139-6000 56H1-00000-000-023 2 METTLER TOLEDO称重显示控制器 XK3141-6000 33P100000A00000 4 METTLER TOLEDO称重显示控制器 XK3127-6000 PRGN-1008-023 2xk3139称重显示控制器图片xk3139称重显示控制器XK3139 56P1-00000-000XK3139 56P4-00000-000XK3139 56H1-00000-000XK3139 56H4-00000-000XK3139 56P1-0000B-0F0XK3139 56P4-0000B-0F0XK3139 56H1-0000B-0F0XK3139 56H4-0000B-0F0xk3139称重显示控制器规格- IND560物料控制仪表型号：XK3139（IND560）56H100000000023Mounting options 台式、墙式、面板式、柱式Resolution 100,000 divisionsDisplay 21mm 真空荧光型Keyboard 25 键触摸-感应式键盘，其中包括数字键盘、各种导航键和功能键A/D rate (int./ext) 超过366 Hz 的内部转化速度、50 Hz 的设定点对比、20 Hz 的PLC 输出转化速度Applications 标准过程/贸易称重、过量/残余量检测称重、产品添加Degree of protection 防尘式–IP69K，面板式–类型4/12Digital Input/Output 最多18个输入和12个输出Hazardous area approval 等级1，分区2，组A-D、F、G 和欧洲类别3Housing 防尘式–不锈钢；平板固定–不锈钢面板、铝制底座Number of attachable platforms 最多8个350 ohm 的称重单元Options 模拟输出、Profibus、A-B RIO、数字离散I/O、Fill-560 应用软件Resolution (approvable) 模拟- 10,000e OIML、10,000d NTEP；IDNet –100,000d OIML、NTEPSignal processing TraxDSP™过滤Suitable platforms / weigh modules 模拟、IDNet（MMR）Dimensions 防尘式- 16.0 x 26.5 x 17.0 cm；面板式- 16.0 x 26.5 x 9.2 cm Interfaces 串行、PLC A-B、远程I/O、Profibus L2 DP、模拟输出、4-20mA、0-10V、DeviceNet以上内容技术参数以《OIML60号国际建议》92年版为基础，最新具体变化可查看《JJG669—12托利多广州南创传感器事业部检定规程》。
包装机称重显示控制器（X K3101）参数设置说明书一、显示面板XK3101（KM05）型称重显示控制器显示面板上布置了四个按键，用于仪表的各种操作及参数设定。
：置零键，设定状态时是数值增加键；：去皮键，设定状态时是退回(或数值减小)键；：功能键，可以查看仪表部分参数，设定状态时是选择键；：确认键。
指示灯：RELAY1：1＃继电器动作指示灯RELAY2：2＃继电器动作指示灯POWER：电源指示灯OVER：传感器激励回路负载过大或者短路指示灯Dynami c：当重量数据不稳定时亮。
Tare：去皮指示灯Zero：零点指示灯二、标定步骤标定时要插上标定头（插在串行口上），并且事先准备好相应重量的砝码。
（公司出厂标定用砝码规格为20KG）下面是标定步骤：1 同时按【功能】与【置零】键，仪表显示“”。
2 按【确认】键，仪表显示“”，其中数值是上一次标定时的分度数，按【功能】键选择分度数。
选择“C 10000”。
3 按【确认】键，仪表显示“”，按【功能】键选择分度值。
选择“D 0.02”。
4 按【确认】键，仪表显示“”，按【功能】选择参数，当F1.1=0表示正常两点标定（零点与某一个称量点）。
5 按【确认】键，仪表显示“”，表示将要校正零点，此时检查是否空秤台。
6 按【确认】键，仪表显示“”同时光柱逐渐熄灭，期间数据不稳定，光柱将恢复全亮状态。
如果一直保持全亮状态，请关掉电源检查系统的接线或者联系本公司的售后服务部门。
光柱全部熄灭后，仪表会自动进入下一步。
7 仪表显示“”，对秤量进行标定，秤台加载标准砝码，推荐加载砝码的重量大于最大称量的20％。
砝码均匀分布或者放置在秤台的中心位置。
8 按【确认】键，仪表显示“”同时光柱逐渐熄灭，期间数据不稳定，光柱将恢复全亮状态。

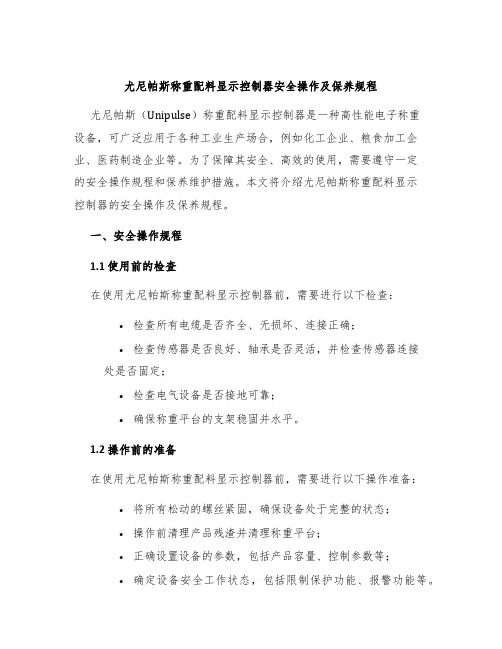

尤尼帕斯称重配料显示控制器安全操作及保养规程尤尼帕斯（Unipulse）称重配料显示控制器是一种高性能电子称重设备，可广泛应用于各种工业生产场合，例如化工企业、粮食加工企业、医药制造企业等。
为了保障其安全、高效的使用，需要遵守一定的安全操作规程和保养维护措施。
本文将介绍尤尼帕斯称重配料显示控制器的安全操作及保养规程。
一、安全操作规程1.1 使用前的检查在使用尤尼帕斯称重配料显示控制器前，需要进行以下检查：•检查所有电缆是否齐全、无损坏、连接正确；•检查传感器是否良好、轴承是否灵活，并检查传感器连接处是否固定；•检查电气设备是否接地可靠；•确保称重平台的支架稳固并水平。
1.2 操作前的准备在使用尤尼帕斯称重配料显示控制器前，需要进行以下操作准备：•将所有松动的螺丝紧固，确保设备处于完整的状态；•操作前清理产品残渣并清理称重平台；•正确设置设备的参数，包括产品容量、控制参数等；•确定设备安全工作状态，包括限制保护功能、报警功能等。
1.3 操作安全规程在使用尤尼帕斯称重配料显示控制器时，需要遵守以下安全规程：•严禁在不了解说明书的情况下以及未获得厂家认可的情况下进行任何的修改或设备改装；•在操作过程中，严禁让机器运行在超负荷的情况下；•如果发现设备出现任何异常情况，及时停止其工作并通知专业人员进行检查；•防止进入设备内部进行检查保养，除非经认证的专业人员。
1.4 关机前的操作在使用尤尼帕斯称重配料显示控制器完成工作后，需要进行以下操作：•关闭设备及外部电源；•清理称重平台以及检查设备是否存在异常情况；•将设备及其附件妥善存放，确保设备处于良好的状态。
二、保养维护规程2.1 日常清洁维护尤尼帕斯称重配料显示控制器需要进行定期清洁，清洁方法如下：•使用软布或刷子清理配料平台上的杂质；•使用干净的湿布擦拭设备外表面以及显示器；•定期检查电缆连接处是否有松动，是否有裂纹或受损等。
2.2 定期检查维护除了日常清洁维护之外，还需要定期检查维护设备，主要包括以下内容：•对设备内部进行定期检查，检查传感器、电缆等的状况；•检查控制器的输出稳定性和准确性；•对设备进行校准和调整。

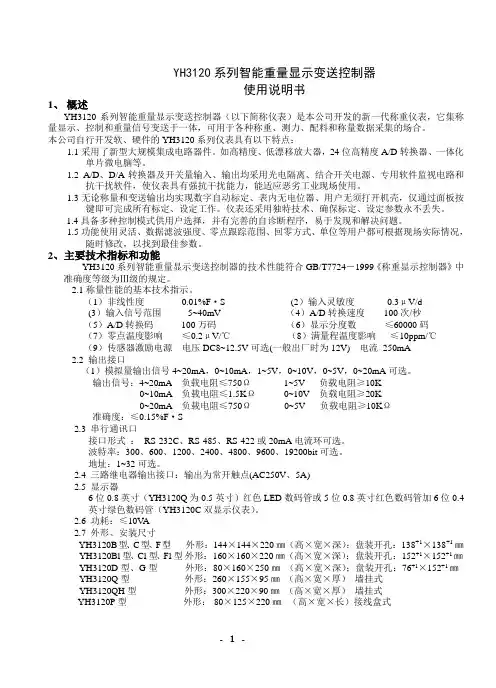

YH3120系列智能重量显示变送控制器使用说明书1、概述YH3120系列智能重量显示变送控制器（以下简称仪表）是本公司开发的新一代称重仪表，它集称量显示、控制和重量信号变送于一体，可用于各种称重、测力、配料和称量数据采集的场合。
本公司自行开发软、硬件的YH3120系列仪表具有以下特点：1.1采用了新型大规模集成电路器件。
如高精度、低漂移放大器，24位高精度A/D转换器、一体化单片微电脑等。
1.2 A/D、D/A转换器及开关量输入、输出均采用光电隔离、结合开关电源、专用软件监视电路和抗干扰软件，使仪表具有强抗干扰能力，能适应恶劣工业现场使用。
1.3无论称量和变送输出均实现数字自动标定、表内无电位器、用户无须打开机壳，仅通过面板按键即可完成所有标定、设定工作。
仪表还采用独特技术、确保标定、设定参数永不丢失。
1.4具备多种控制模式供用户选择，并有完善的自诊断程序，易于发现和解决问题。
1.5功能使用灵活、数据滤波强度、零点跟踪范围、回零方式、单位等用户都可根据现场实际情况，随时修改，以找到最佳参数。
2、主要技术指标和功能YH3120系列智能重量显示变送控制器的技术性能符合GB/T7724－1999《称重显示控制器》中准确度等级为Ⅲ级的规定。
2.1称量性能的基本技术指示。
（1）非线性度0.01%F·S (2）输入灵敏度0.3μV/d(3）输入信号范围-5~40mV （4）A/D转换速度100次/秒（5）A/D转换码100万码（6）显示分度数≤60000码（7）零点温度影响≤0.2μV/℃（8）满量程温度影响≤10ppm/℃（9）传感器激励电源电压DC8~12.5V可选(一般出厂时为12V) 电流250mA2.2 输出接口（1）模拟量输出信号4~20mA，0~10mA，1~5V，0~10V，0~5V，0~20mA可选。
输出信号：4~20mA 负载电阻≤750Ω1~5V 负载电阻≥10K0~10mA 负载电阻≤1.5KΩ0~10V 负载电阻≥20K0~20mA 负载电阻≤750Ω0~5V负载电阻≥10KΩ准确度：≤0.15%F·S2.3 串行通讯口接口形式：RS-232C、RS-485、RS-422或20mA电流环可选。

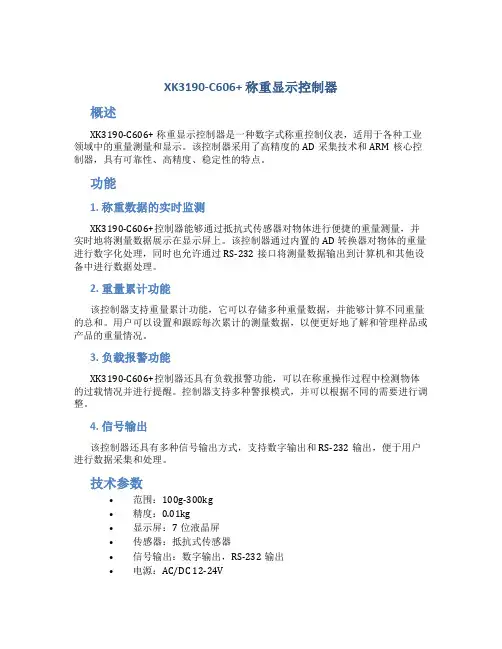

XK3190-C606+ 称重显示控制器概述XK3190-C606+ 称重显示控制器是一种数字式称重控制仪表，适用于各种工业领域中的重量测量和显示。
该控制器采用了高精度的AD采集技术和ARM核心控制器，具有可靠性、高精度、稳定性的特点。
功能1. 称重数据的实时监测XK3190-C606+控制器能够通过抵抗式传感器对物体进行便捷的重量测量，并实时地将测量数据展示在显示屏上。
该控制器通过内置的AD转换器对物体的重量进行数字化处理，同时也允许通过RS-232接口将测量数据输出到计算机和其他设备中进行数据处理。
2. 重量累计功能该控制器支持重量累计功能，它可以存储多种重量数据，并能够计算不同重量的总和。
用户可以设置和跟踪每次累计的测量数据，以便更好地了解和管理样品或产品的重量情况。
3. 负载报警功能XK3190-C606+控制器还具有负载报警功能，可以在称重操作过程中检测物体的过载情况并进行提醒。
控制器支持多种警报模式，并可以根据不同的需要进行调整。
4. 信号输出该控制器还具有多种信号输出方式，支持数字输出和RS-232输出，便于用户进行数据采集和处理。
技术参数•范围：100g-300kg•精度：0.01kg•显示屏：7位液晶屏•传感器：抵抗式传感器•信号输出：数字输出，RS-232输出•电源：AC/DC 12-24V•工作温度：-10°C ~ 40°C使用方法1.连接抵抗式传感器和XK3190-C606+控制器；2.打开电源，此时显示器上将显示初始化界面；3.校准传感器并完成比例参数设置；4.开始进行称重操作，测量数据将实时显示在显示器上；5.如果需要进行重量累加，可以在菜单中进行设置；6.如果发现负载过载或需要输出数据，可通过菜单设置相应的警报模式和信号输出。
注意事项1.控制器应安装在干燥，通风良好的环境中，并且避免遭受阳光、雨水和湿气的直接照射；2.控制器使用时应遵循相关的安全规定，并在校准和操作之前对设备进行检查；3.控制器工作过程中应避免突然断电或停电，应预先备好UPS或其他备份电源；4.为了保证控制器的精度和稳定性，用户应根据实际情况选用合适的传感器，并在使用前进行校准和设置。
称重显示控制器XK3101(订货号D)使用说明书2020年1月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录1.0 概述 (1)1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 性能 (1)1.2.3 电源 (1)1.2.4 温度和湿度 (1)1.2.5 外形尺寸(尺寸单位为毫米) (2)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (3)2.2.1 后视图 (3)2.2.2 电源连接 (3)2.2.3 传感器连接 (3)2.2.4 串行口通讯线连接 (4)2.2.5 模拟输出连接 (4)2.2.6 继电器控制输出 (4)3.0 显示面板 (5)4.0 重量标定 (5)4.1参数确定 (5)4.2标定步骤 (6)5.0 模拟输出类型选择与调整 (7)5.1选择输出类型 (7)5.2选择模拟输出对应的重量范围 (7)5.3调整模拟输出的底端与顶端 (8)5.4恢复模拟输出的底端与顶端 (8)6.0 仪表工作参数选项 (9)6.1进入工作参数选项 (9)6.2功能F2选项参数组内容 (9)7.0 继电器输出 (9)7.1继电器输出设置步骤 (10)7.2输入预置点值（继电器输出比较值） (10)8.0 设置串行接口 (11)8.1设置步骤 (11)9.0 开机自检信息 (11)10.0 部分参数快速查看 (12)11.0 错误提示信息 (12)12.0 仪表的维护 (12)12.1仪表的常规维护 (12)12.2一般故障排除 (12)附录通讯协议1-命令方式 (14)附录通讯协议2-连续发送方式1 (16)附录通讯协议3-连续发送方式2 (17)1.0 概述XK3101（订货号D）是面向工业控制领域（或其他需要模拟量输出的应用场所）的称重显示控制器。
它集重量显示与模拟信号输出于一体，前端信号处理采用高精度的24位专用A/D转换器，模拟信号输出采用16位的D/A转换器。

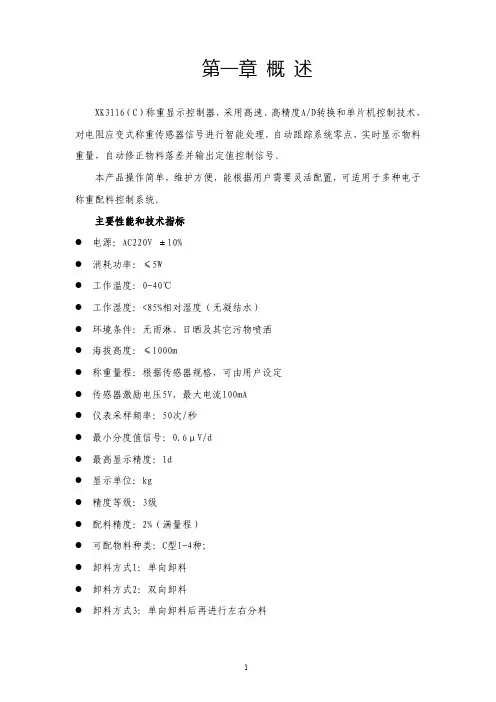

第一章概述XK3116（C）称重显示控制器，采用高速、高精度A/D转换和单片机控制技术，对电阻应变式称重传感器信号进行智能处理，自动跟踪系统零点，实时显示物料重量，自动修正物料落差并输出定值控制信号。
本产品操作简单，维护方便，能根据用户需要灵活配置，可适用于多种电子称重配料控制系统。
主要性能和技术指标●电源：AC220V±10%●消耗功率：≤5W●工作温度：0-40℃●工作湿度：<85%相对湿度（无凝结水）●环境条件：无雨淋、日晒及其它污物喷洒●海拔高度：≤1000m●称重量程：根据传感器规格，可由用户设定●传感器激励电压5V，最大电流100mA●仪表采样频率：50次/秒●最小分度值信号：0.6μV/d●最高显示精度：1d●显示单位：kg●精度等级：3级●配料精度：2%（满量程）●可配物料种类：C型1-4种；●卸料方式1：单向卸料●卸料方式2：双向卸料●卸料方式3：单向卸料后再进行左右分料第二章操作一、安装1.控制柜应安装在：无雨淋、日晒及其它污物喷洒的环境中。
2.确保：传感器、手柄及其连线接头部位避免雨淋、进水，否则机器无法正常工作。
3.注意：传感线、手柄线不要与电源线并行，以减少电磁干扰，保证控制柜内部电脑可靠工作。
4.传感器的每个插头、连接部位请用塑料袋或其它防水物包扎好并打一个向上的拱形弯，以便防雨、防潮、防尘。
5.为安全起见，机箱外壳要可靠接地，接地也可以减少电磁干扰。
二、开机接线无误后可开机，开机后先显示“0.0.0.0.0.0.0.0.-9.9.9.9.9.9.9.9.”一次，然后显示料1、料2、料3、料4、料5、料6的设定重量，最后显示单个“0”时表示零点误差在0.25个分度值内；显示其它值表示秤体上有物料。
三、配方设置如果显示的配方不是所希望的，就需要重新设置，步骤如下：开机料值显示完毕后，按一下“设置”键然后松开将显示料1的设定值，即进入配方设置状态，按压一次“+”键料1的个位数增加1，放开一下再按“+”键个位数再增加1，如果一直按“+”键则个位数增加到5后十位数开始增加，十位数增加到5后百位数开始增加，依此类推；按压一次“-”键料1的个位数减少1，放开一下再按“-”键个位数再减少1，如果一直按“-”键则个位数减少到5后十位数开始减少，十位数减少到5后百位数开始减少，依此类推；“+”键和“-”键配合使用即可实现预定值的设置。

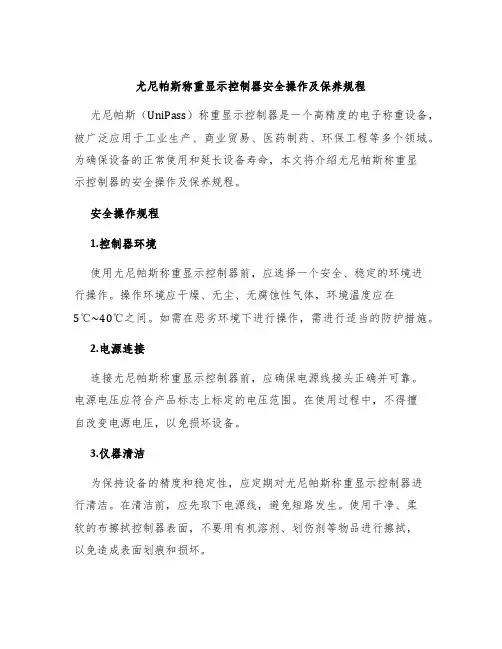

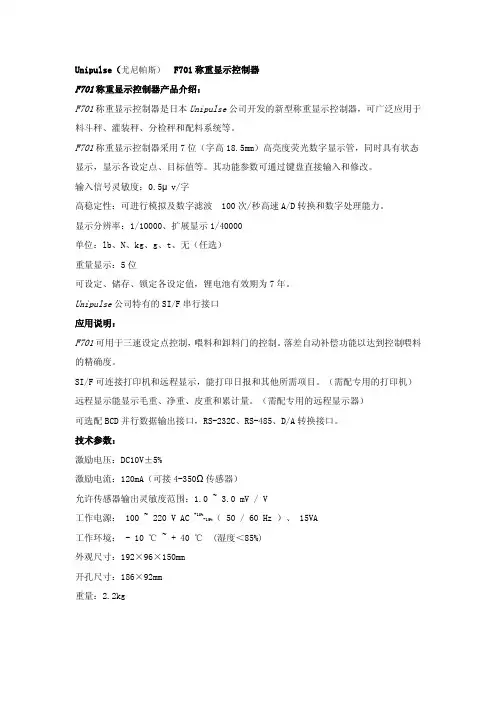

尤尼帕斯称重显示控制器安全操作及保养规程尤尼帕斯（UniPass）称重显示控制器是一个高精度的电子称重设备，被广泛应用于工业生产、商业贸易、医药制药、环保工程等多个领域。
为确保设备的正常使用和延长设备寿命，本文将介绍尤尼帕斯称重显示控制器的安全操作及保养规程。
安全操作规程1.控制器环境使用尤尼帕斯称重显示控制器前，应选择一个安全、稳定的环境进行操作。
操作环境应干燥、无尘、无腐蚀性气体，环境温度应在5℃~40℃之间。
如需在恶劣环境下进行操作，需进行适当的防护措施。
2.电源连接连接尤尼帕斯称重显示控制器前，应确保电源线接头正确并可靠。
电源电压应符合产品标志上标定的电压范围。
在使用过程中，不得擅自改变电源电压，以免损坏设备。
3.仪器清洁为保持设备的精度和稳定性，应定期对尤尼帕斯称重显示控制器进行清洁。
在清洁前，应先取下电源线，避免短路发生。
使用干净、柔软的布擦拭控制器表面，不要用有机溶剂、划伤剂等物品进行擦拭，以免造成表面划痕和损坏。
4.负载连接为了保证尤尼帕斯称重显示控制器的精度和稳定性，在连接负载前，应该对称重传感器进行校准和调试，以确保负载信号的正确性和准确性。
在连接负载后，应注意负载电流是否超过产品允许的最大负载，过载会导致设备损坏。
5.防止震动震动是尤尼帕斯称重显示控制器的敌人。
设备在运行时应避免受到机械、振动等干扰，以确保称重数据的精度和稳定性。
在设备安装时，应选择一个固定的支架，防止因移动或摇晃而引起的不必要的震动。
6.注意维护在使用尤尼帕斯称重显示控制器时，应注意及时维护设备。
在发现故障时，应及时检查和维修设备。
在长期无操作时，应定期对设备进行防尘、防潮等工作，以确保设备长期保持稳定状态。
保养规程1.传感器保养尤尼帕斯称重显示控制器的传感器是测量精度的关键所在，因此需要经常进行检查和保养。
保养前应先拔掉电源，然后用软刷子清理传感器，去除传感器表面的灰尘和杂物。
如发现传感器损坏，应及时更换。
