ConceptPCI: physical cell identity跳频：1）只有pusch有跳频？2）调频分为模式1/模式2，类型1/类型2 以及所谓的pattern都什么意义？1. 是的，上行基本上都是LVRB的方案，相比DVRB就少了频率分集的增益，因此用HOPPING来弥补.3. Pattern 是使用跳频时，PRB映射的计算方法，公式请参考36.211-5.3.42. 模式是指“Inter-TTI/subframe Hopping“和“Intra-TTI Hopping".TYPE1/2是跳频时资源分配方式的不同，TYPE1由UL-GRANT和subframe index, slot index决定。
Type2由UL-GRANT和上面3里面的pattern来决定。
请参考36.213-8.4UE如果正在通过PUSCH发送上行数据，那么L1，L2层的上行控制信令就需要与PUSCH的数据复合在一起，通过PUSCH进行传输。
也就是说，对于同一个UE而言，PUCCH和PUSCH不能同时进行传输，因为这样会破坏上行的单载波特性。
PUSCH的存在，表明已经分配了上行的资源，因而SR不需要在PUSCH中传输。
需要通过PUSCH进行传输的信令包括HARQ和CQI（包括RI，PMI等）。
PUSCH中控制信令与数据的复用如下图所示：从上图可以看出，PUSCH中的复用，控制部分（ACK/NACK,RI等）在每个子帧的前后两个时系内都存在，这样的配置使得当Slot之间存在跳频的时候，控制信令能够获得频率增益。
ACK，NACK围绕在DMRS的两侧，最高频率端的位置，最多占据4个SC－FDMA符号。
DMRS的两侧可以使得 ACK，NACK获得最精确的信道估计。
RI的位置在ACK，NACK的两侧，无论在相应的子帧内，对应位置上的ACK，NACK是否真正传输了数据。
也就是说，即使ACK，NACK没有传输数据，RI也不能占据相应的位置（此时ACK，NACK位置发送的将是未被打孔的数据，如下所述）。

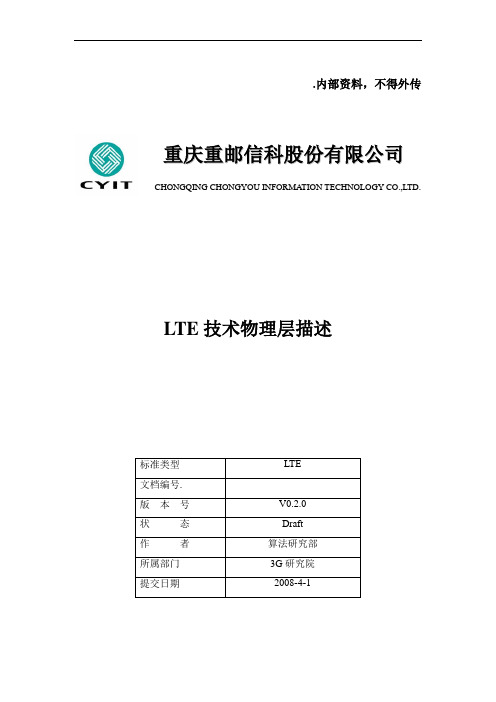

.内部资料，不得外传LTE 技术物理层描述重庆重邮信科股份有限公司C H O N G Q I N G C H O N G Y O U I N F O R M A T I O N T E C H N O L O G Y C O .,L TD .文档控制1）文档更新记录2）文档审核记录3）文档发行范围目录1引言 (3)1.1编写目的 (3)1.2预期读者和阅读建议 (3)1.3文档约定 (3)1.4参考资料 (3)2术语、定义和缩略语 (4)2.1术语、定义 (4)2.2缩略语 (4)3LTE标准概述 (4)4LTE总体结构 (5)5LTE基本技术 (7)5.1OFDM (7)5.2DFTS-OFDM (9)5.3MIMO (11)5.3.1空间复用（Spatial Multiplexing） (11)5.3.2发射分集（Transmit Diversity） (12)5.4预编码（P RECODING） (15)6LTE物理层 (16)6.1与其它层的关系 (16)6.1.1协议结构 (16)6.1.2给高层的服务 (16)6.2总体描述 (17)6.3物理信道 (18)6.3.1帧结构 (18)6.3.2物理信道分类 (19)6.3.3基带信号处理通用过程 (19)6.4信道编码、复用和交织 (21)6.4.1CRC计算 (21)6.4.2码块分割与码块附加CRC (21)6.4.3信道编码 (22)6.4.4速率匹配 (24)6.4.5码块级联 (25)7LTE下行 (26)7.1下行时隙结构和物理资源 (26)7.2下行物理信道的通用处理过程 (27)7.2.1加扰 (27)7.2.2调制 (28)7.2.3层映射 (28)7.2.4预编码 (29)7.2.5到资源单元的映射 (33)7.3下行OFDM基带信号的产生 (33)7.4下行物理信道和物理信号 (33)7.4.1下行物理信道 (33)7.4.2下行物理信号 (36)7.5PDSCH的发送方式 (37)7.5.1单天线发射 (37)7.5.2发送分集 (37)7.5.3开环空间复用 (38)7.5.4闭环空间复用 (38)7.5.5MU-MIMO (38)8LTE上行 (38)8.1上行时隙结构和物理资源 (38)8.2上行物理信道和物理信号 (39)8.2.1上行物理信道 (39)8.2.2上行参考信号 (44)8.3上行SC-FDMA基带信号的产生 (44)9总结 (45)1引言1.1编写目的该文档主要参考LTE协议及一些技术文献，结合作者及同事的理解总结而成。
LTE的关键物理层技术LTE的关键物理层技术主要有：正交频分的多载波传输（OFDM）、多入多出（MIMO）、高阶调制（LTE最高64QAM）。
OFDM的特点正交频分传输是一种多载波传输技术，整个传输信号由很多子载波组成，各子载波之间互为正交（而传统的频分复用技术的各载波是不正交），来避免子载波之间的互相干扰。
与传统的频分复用相比，正交频分复用技术使得子载波可以排列更紧密，频谱效率更高。
（CDMA系统中的各码道之间也是互相正交的。
正交信号之间的互相干扰是可以消除的）OFDM的作用OFDM的引入主要是为了抗信道衰弱。
无线信道由于信号在传输过程中的各种反射、折射、多谱LE频移，使接收到的信号的幅度和相位产生剧烈的变化，就会产生严重的衰弱现象。
在同样的衰弱情况下，较窄的信道带宽，在整个传输带宽内，它的衰弱可能是比较一致的，称为平坦衰落（从时域的角度看，也称为慢衰落）；而较宽的信道带宽，在整个传输带宽内，它的衰弱可能是变化的，称为不平坦衰落（从时域的角度看，也称为快衰落）。
平坦衰落由于在传输信道带宽内信号变化是一致的，在产生衰落时可以用较简单的均衡技术来恢复；而不平坦衰落导致的传输失真的恢复比较困难。
由于LTE要求的传输速率相当高，它的信道带宽必然比较宽（20M，而LTE－A 可以达到100M）；并且，LTE系统需要支持这种使用环境，最高移动速度达到500公里每小时（LTE －TDD支持的最高速度是300公里）（衰落最严重的情况是市区内高速运动）。
因此，LTE系统的信道衰落比较严重（在高速率的传输系统中，OFDM已成为一种趋势）。
OFDM在抗多径衰落方面有着先天的优势。
OFDM把较宽的带宽分割成很多子载波（LTE中子载波带宽15K），因此，在每个子载波内，衰落是平坦的。
这样，就可以通过简单的均衡技术来达到较好的效果。
OFDM技术的主要特点∙1．高速数据先经过串并转换，再调制到各子载波。
这样子载波上的码速率就很低，可以有效降低码间串扰。
一、介绍正当人们惊讶于WiMAX技术的迅猛崛起时，3GPP也开始了UMTS技术的长期演进（Long Term Evolution，LTE）技术的研究。
这项受人瞩目的技术被称为“演进型3G”（Evolved 3G，E3G）。
但只要对这项技术稍作了解，就会发现，这种以OFDM为核心的技术，与其说是3G技术的“演进”（evolution），不如说是“革命”（revolution），它和3GPP2 AIE（空中接口演进）、WiMAX以及最新出现的IEEE 802.20 MBFDD/MBTDD等技术，由于已经具有某些“4G”特征，甚至可以被看作“准4G”技术。
自2004年11月启动LTE项目以来，3GPP以频繁的会议全力推进LTE的研究工作，仅半年就完成了需求的制定。
2006年6年，3GPP RAN（无线接入网）TSG已经开始了LTE 工作阶段（WI），但由于研究阶段（SI）上有个别遗留问题还没有解决，SI将延长到9月结束。
按目前的计划，将于2007年9月完成LTE标准的制定（测试规范2008年3月完成），预计2010年左右可以商用。
虽然工作进度略滞后于原计划，但经过艰苦的讨论和融合，终于确定了大部分基本技术框架，一个初步的LTE系统已经逐渐展示在我们眼前。
二、LTE的需求指标LTE项目首先从定义需求开始。
主要需求指标包括：●支持1.25MHz-20MHz带宽；●峰值数据率：上行50Mbps，下行100Mbps。
频谱效率达到3GPP R6的2-4倍；●提高小区边缘的比特率；●用户面延迟（单向）小于5ms，控制面延迟小于1OOms；●支持与现有3GPP和非3GPP系统的互操作；●支持增强型的广播多播业务；●降低建网成本，实现从R6的低成本演进；●实现合理的终端复杂度、成本和耗电；●支持增强的IMS（IP多媒体子系统）和核心网；●追求后向兼容，但应该仔细考虑性能改进和向后兼容之间的平衡；●取消CS（电路交换）域，CS域业务在PS（包交换）域实现，如采用VoIP；●对低速移动优化系统，同时支持高速移动；●以尽可能相似的技术同时支持成对（paired）和非成对（unpaired）频段；●尽可能支持简单的临频共存。
3GPP毫不讳言LTE项目的启动是为了应对“其他无线通信标准”的竞争。
针对WiMAX“低移动性宽带IP接入”的定位，LTE提出了相对应的需求，如相似的带宽、数据率和频谱效率指标、对低移动性进行优化、只支持PS域，强调广播多播业务等。
同时，出于对VoIP和在线游戏的重视，LTE对用户面延迟的要求近乎苛刻。
关于向后兼容的要求似乎模棱两可，从目前的情况看，由于选择了大量的新技术，至少在物理层已难以保持从UMTS 的平滑过渡。
最近，运营商又提出加强广播业务的要求，建议增加在单独的下行载波部署移动电视（Mobile TV）系统的需求。
三、LTE物理层标准化进展LTE的研究工作主要集中在物理层、空中接口协议和网络架构几个方面，其中网络架构方面的工作和3GPP系统架构演进（SAE）项目密切相关。
本文将对LTE物理层方面的系统设计和研究进展做一简单的介绍。
3.1双工方式和帧结构目前的LTE物理层技术研究主要针对频分双工（FDD）和时分双工（TDD）两种双工方式。
依据TR 25.913中对FDD/TDD共性的需求，TR 25.814中的内容基本都假设对FDD 和TDD均适用。
少数对TDD进行的区别考虑的地方，都进行了特别注明。
在TDD模式下，每个子帧要么作为上行子帧，要么作为下行子帧。
上行或下行子帧可以空出若干个OFDM符号作为空闲（Idle）符号，以留出必要的保护间隔。
子帧的结构可能不断变化，因此可能需要通过信令通知系统当前的子帧结构。
另外，由于TR 25.913对系统的临频同址共存提出了需求，使TDD EUTRA系统面临和TDD UTRA系统之间的干扰问题。
为了解决这个问题，目前TR 25.814考虑了两种TDDEUTRA帧结构：固定（Fixed）帧结构和通用（Generic）帧结构。
3.1.1固定帧结构这种方法就是分别针对低码片速率（LCR）-TDD UTRA和高码片速率（HCR）-TDD UTRA系统采用与UTRA系统相似的帧结构。
也就是说，为了和LCR-TDD UTRA系统兼容，需要采用和LCR-TDD UTRA几乎相同的帧结构，即一个10ms无线帧分为2个5ms的无线子帧，每个无线子帧分为7个时隙（TSO~TS6），每个时隙（对应于FDD模式下的一个子帧）长度为0.675ms。
同步和保护周期插在TSO和TS1之间，包括DwPTS、GP和UpPTS。
每个时隙包含一个小的空闲周期，可用作上下行切换的保护周期。
可以看到，这个帧结构基本和原有的LCR-TDD帧结构相同，只是在每个时隙中加入了空闲周期。
这个改动主要是为了能够在一个无线子帧内实现多次的上下行切换，以满足LTE 对传输时延的严格要求。
这个帧结构已经经过RAN全会通过，写入了RAN的LTE研究报告TR 25.912。
RAN1工作组的研究报告TR 25.814中也包含了针对HCR-TDD的固定帧结构，由于篇幅所限，此处略去对这种帧结构的介绍。
可以看到，固定帧结构的最大特点是采用了和FDD LTE不同的子帧（时隙）长度，由此导致了LTE的FDD和TDD模式在系统参数设计上有所不同。
3.1.2通用帧结构这种方法是在尽量保持和FDD LTE设计参数一致的基础上满足和TDD UTRA系统的临频同址共存。
这种设计的最大特点是采用了和FDD LTE相同的子帧长度0.5ms。
但由于0.5ms与LCR-TDD UTRA（O.675ms）和HCR-TDD UTRA（0.667）的子帧长度都不相同，要避免和TDD UTRA系统之间的干扰，相对比较困难。
通常整数个O.5ms子帧的长度和与整数个0.675ms（或0.667ms）子帧的长度和都不相等，因此为了使TDD EUTRA系统和TDD UTRA系统的上下行切换点相互对齐，就需要留出额外的空闲（Idle）间隙，这样会损失一些频谱效率。
同时，由于TDD UTRA系统的上下行切换点的位置可能变化，相对应的TDD EUTRA帧结构也需要随之变化。
也就是说，对不同的上下行比例，通用帧结构中的每个子帧的起止位置都可能不同，这也增加了系统的复杂度。
因此，通用帧结构比较适合那些同时部署了FDD LTE系统、但没有部署TDD UTRA系统的运营商，因为这种设计可以获得更高的与FDD LTE系统的共同性，从而获得较低的系统复杂度。
但对于那些已经部署了TDD UTRA系统的运营商，固定帧结构是更好的选择，因为这种结构可以更容易的避免TDD UTRA和TDD EUTRA系统间的干扰。
3.2基本传输和多址技术的选择基本传输技术和多址技术是无线通信技术的基础。
3GPP成员在讨论多址技术方案时，主要分成两个阵营：多数公司认为OFDM/FDMA技术与CDMA技术相比，可以取得更高的频谱效率；而少数公司认为OFDM系统和CDMA系统性能相当，出于后向兼容的考虑，应该沿用CDMA技术。
持前一种看法的公司全部支持在下行采用OFDM技术，但在上行多址技术的选择上又分为两种观点。
大部分厂商因为对OFDM的上行峰平比PAPR（将影响手持终端的功放成本和电池寿命）有顾虑，主张采用具有较低PAPR的单载波技术。
另一些公司（主要是积极参与WiMAX标准化的公司）建议在上行也采用OFDM技术，并用一些增强技术解决PAPR的问题。
经过激烈的讨论和艰苦的融合，3GPP最终选择了大多数公司支持的方案，即下行OFDM，上行SC（单载波）-FDMA。
上行SC-FDMA信号可以用“频域”和“时域”两种方法生成，频域生成方法又称为DFT扩展OFDM（DFT-S-OFDM）；时域生成方法又称为交织FDMA（IFDMA）。
采用哪种生成方法尚未确定，但大部分公司支持采用DFT-S-OFDM技术（如图1所示）。
这种技术是在OFDM的IFFT调制之前对信号进行DFT扩展，这样系统发射的是时域信号，从而可以避免OFDM系统发送频域信号带来的PAPR问题。
图1DFT-S-OFDM发射机结构3.2“宏分集”的取舍是否采用宏分集技术，是LTE讨论中的又一个焦点。
这个问题看似是物理层技术的取舍，实则影响到网络架构的选择，对LTE/SAE系统的发展方向有深选的影响。
3GPP内部在下行宏分集问题上的看法比较一致。
由于存在难以解决的“同步问题”，各公司很早就明确，对单播（unicast）业务不采用下行宏分集。
只是在提供多小区广播（broadcast）业务时，由于放松了对频谱效率的要求，可以通过采用较大的循环前缀（CP），解决小区之间的同步问题，从而使下行宏分集成为可能。
与下行相比，3GPP对上行宏分集的取舍却迟迟不决。
宏分集的基础是软切换，这种CDMA系统的典型技术，在FDMA系统中却可能“弊大于利”。
更重要的是，软切换需要一个“中心节点”（如UTRAN中的RNC）来进行控制，这和大多数公司推崇的网络“扁平化”、“分散化”网络结构背道而驰。
经过仿真结果的比较、激烈的争论、甚至“示意性”的表决，3GPP 最终决定LTE（至少在目前）不考虑宏分集技术。
3.3基本参数设计LTE在数据传输延迟方面的要求很高（单向延迟小于5ms），这一指标要求LTE系统必须采用很小的最小交织长度（TTI）。
大多数公司主要出于对FDD系统的设计，建议采用0.5ms的子帧长度（1帧包含20个子帧）。
但是正如3.1节中提到的，这种子帧长度和UMTS中现有的两种TDD技术的时隙长度不匹配。
例如TD-SCDMA的时隙长度为0.675ms，如果LTE TDD系统的子帧长度为0.5ms，则新、老的系统的时隙无法对齐，使得TD-SCDMA 系统和LTE TDD系统难以“临频共址”共存。
因此3GPP在这个问题上形成决议（体现在TR 25.912中）：基本的子帧长度为0.5ms，但在考虑和LCR-TDD（即TD-SCDMA）系统兼容时可以采用0.675ms子帧长度。
OFDM和SC-FDMA（以DFT-S-OFDM为例）的子载波宽度选定为15kHz，这是一个相对适中的值，兼顾了系统效率和移动性，明显比WiMAX系统大。
下行OFDM的CP长度有长短两种选择，分别为4.69ms（采用O.675ms子帧时为7.29ms）和16.67ms。
短CP为基本选项，长CP可用于大范围小区或多小区广播。
短CP情况下一个子帧包含7个（采用0.675ms子帧时为9个）OFDM符号；长CP情况下一个子帧包含6个（采用0.675ms子帧时为8个）OFDM符号。
上行由于采用单载波技术，子帧结构和下行不同。
DFT-S-OFDM 的一个子帧包含6个（采用0.675ms子帧时为8个）“长块”和2个“短块”（SB，如图2所示），长块主要用于传送数据，短块主要用于传送导频信号。
