最全面LTE物理层总结

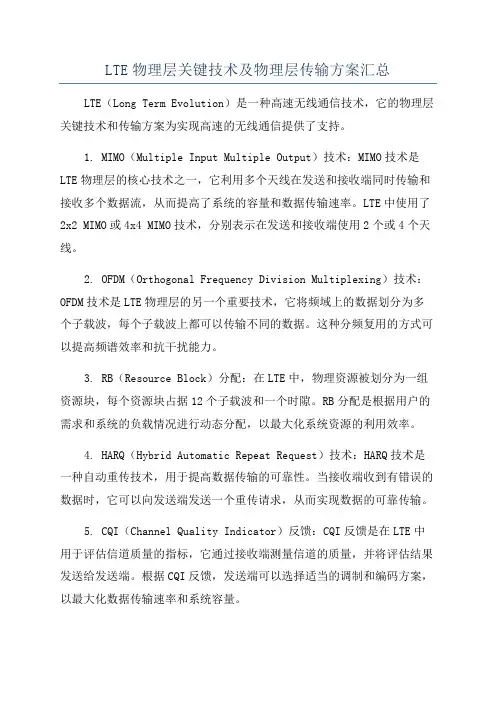

LTE物理层关键技术及物理层传输方案汇总LTE（Long Term Evolution）是一种高速无线通信技术，它的物理层关键技术和传输方案为实现高速的无线通信提供了支持。

1. MIMO（Multiple Input Multiple Output）技术：MIMO技术是LTE物理层的核心技术之一，它利用多个天线在发送和接收端同时传输和接收多个数据流，从而提高了系统的容量和数据传输速率。

LTE中使用了2x2 MIMO或4x4 MIMO技术，分别表示在发送和接收端使用2个或4个天线。

2. OFDM（Orthogonal Frequency Division Multiplexing）技术：OFDM技术是LTE物理层的另一个重要技术，它将频域上的数据划分为多个子载波，每个子载波上都可以传输不同的数据。

这种分频复用的方式可以提高频谱效率和抗干扰能力。

3. RB（Resource Block）分配：在LTE中，物理资源被划分为一组资源块，每个资源块占据12个子载波和一个时隙。

RB分配是根据用户的需求和系统的负载情况进行动态分配，以最大化系统资源的利用效率。

4. HARQ（Hybrid Automatic Repeat Request）技术：HARQ技术是一种自动重传技术，用于提高数据传输的可靠性。

当接收端收到有错误的数据时，它可以向发送端发送一个重传请求，从而实现数据的可靠传输。

5. CQI（Channel Quality Indicator）反馈：CQI反馈是在LTE中用于评估信道质量的指标，它通过接收端测量信道的质量，并将评估结果发送给发送端。

根据CQI反馈，发送端可以选择适当的调制和编码方案，以最大化数据传输速率和系统容量。

6. TDD（Time Division Duplexing）和FDD（Frequency Division Duplexing）：TDD和FDD是两种不同的LTE物理层传输方案。

LTE的关键物理层技术LTE的关键物理层技术主要有：正交频分的多载波传输（OFDM）、多入多出（MIMO）、高阶调制（LTE最高64QAM）。

OFDM的特点正交频分传输是一种多载波传输技术，整个传输信号由很多子载波组成，各子载波之间互为正交（而传统的频分复用技术的各载波是不正交），来避免子载波之间的互相干扰。

与传统的频分复用相比，正交频分复用技术使得子载波可以排列更紧密，频谱效率更高。

（CDMA系统中的各码道之间也是互相正交的。

正交信号之间的互相干扰是可以消除的）OFDM的作用OFDM的引入主要是为了抗信道衰弱。

无线信道由于信号在传输过程中的各种反射、折射、多谱LE频移，使接收到的信号的幅度和相位产生剧烈的变化，就会产生严重的衰弱现象。

在同样的衰弱情况下，较窄的信道带宽，在整个传输带宽内，它的衰弱可能是比较一致的，称为平坦衰落（从时域的角度看，也称为慢衰落）；而较宽的信道带宽，在整个传输带宽内，它的衰弱可能是变化的，称为不平坦衰落（从时域的角度看，也称为快衰落）。

平坦衰落由于在传输信道带宽内信号变化是一致的，在产生衰落时可以用较简单的均衡技术来恢复；而不平坦衰落导致的传输失真的恢复比较困难。

由于LTE要求的传输速率相当高，它的信道带宽必然比较宽（20M，而LTE－A 可以达到100M）；并且，LTE系统需要支持这种使用环境，最高移动速度达到500公里每小时（LTE －TDD支持的最高速度是300公里）（衰落最严重的情况是市区内高速运动）。

因此，LTE系统的信道衰落比较严重（在高速率的传输系统中，OFDM已成为一种趋势）。

OFDM在抗多径衰落方面有着先天的优势。

OFDM把较宽的带宽分割成很多子载波（LTE中子载波带宽15K），因此，在每个子载波内，衰落是平坦的。

这样，就可以通过简单的均衡技术来达到较好的效果。

OFDM技术的主要特点∙1．高速数据先经过串并转换，再调制到各子载波。

这样子载波上的码速率就很低，可以有效降低码间串扰。

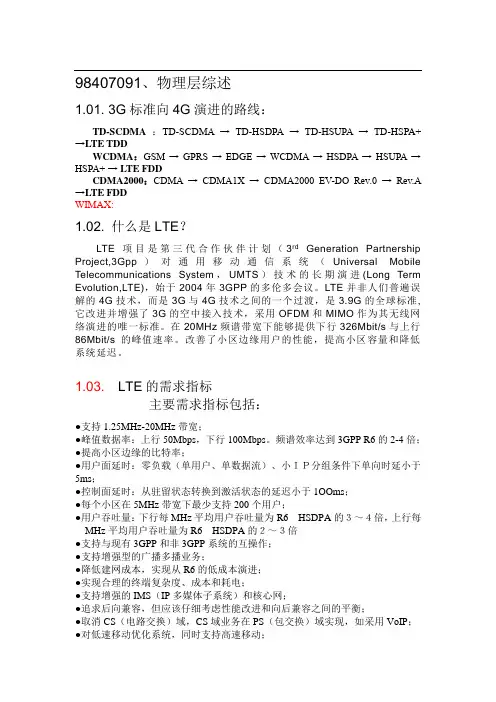

98407091、物理层综述1.01. 3G标准向4G演进的路线：TD-SCDMA：TD-SCDMA → TD-HSDPA → TD-HSUPA → TD-HSPA+ →LTE TDDWCDMA：GSM → GPRS → EDGE → WCDMA → HSDPA → HSUPA → HSPA+ → LTE FDDCDMA2000：CDMA → CDMA1X → CDMA2000 EV-DO Rev.0 → Rev.A →LTE FDDWIMAX:1.02. 什么是LTE？LTE项目是第三代合作伙伴计划（3rd Generation Partnership Project,3Gpp）对通用移动通信系统（Universal Mobile Telecommunications System，UMTS）技术的长期演进(Long Term Evolution,LTE)，始于2004年3GPP的多伦多会议。

LTE并非人们普遍误解的4G技术，而是3G与4G技术之间的一个过渡，是3.9G的全球标准,它改进并增强了3G的空中接入技术，采用OFDM和MIMO作为其无线网络演进的唯一标准。

在20MHz频谱带宽下能够提供下行326Mbit/s与上行86Mbit/s的峰值速率。

改善了小区边缘用户的性能，提高小区容量和降低系统延迟。

1.03. LTE的需求指标主要需求指标包括：●支持1.25MHz-20MHz带宽；●峰值数据率：上行50Mbps，下行100Mbps。

频谱效率达到3GPP R6的2-4倍；●提高小区边缘的比特率；●用户面延时：零负载（单用户、单数据流）、小ＩＰ分组条件下单向时延小于5ms；●控制面延时：从驻留状态转换到激活状态的延迟小于1OOms；●每个小区在5MHz带宽下最少支持200个用户；●用户吞吐量：下行每MHz平均用户吞吐量为R6HSDPA的３～４倍，上行每MHz平均用户吞吐量为R6HSDPA的２～３倍●支持与现有3GPP和非3GPP系统的互操作；●支持增强型的广播多播业务；●降低建网成本，实现从R6的低成本演进；●实现合理的终端复杂度、成本和耗电；●支持增强的IMS（IP多媒体子系统）和核心网；●追求后向兼容，但应该仔细考虑性能改进和向后兼容之间的平衡；●取消CS（电路交换）域，CS域业务在PS（包交换）域实现，如采用VoIP；●对低速移动优化系统，同时支持高速移动；●以尽可能相似的技术同时支持成对（paired）和非成对（unpaired）频段；●尽可能支持简单的临频共存。

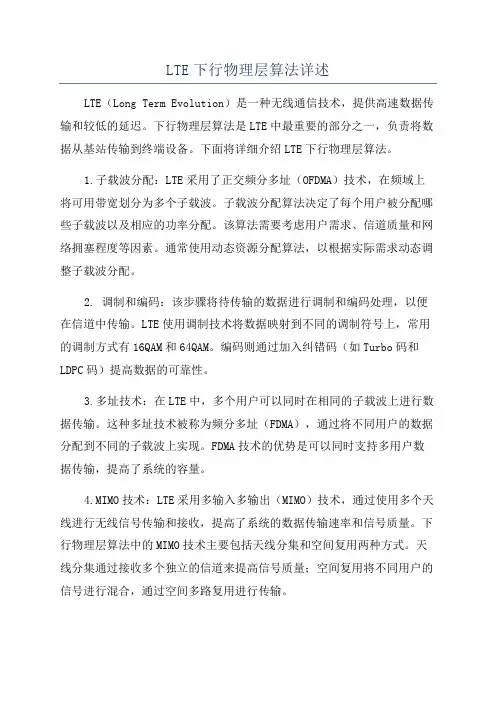

LTE下行物理层算法详述LTE（Long Term Evolution）是一种无线通信技术，提供高速数据传输和较低的延迟。

下行物理层算法是LTE中最重要的部分之一，负责将数据从基站传输到终端设备。

下面将详细介绍LTE下行物理层算法。

1.子载波分配：LTE采用了正交频分多址（OFDMA）技术，在频域上将可用带宽划分为多个子载波。

子载波分配算法决定了每个用户被分配哪些子载波以及相应的功率分配。

该算法需要考虑用户需求、信道质量和网络拥塞程度等因素。

通常使用动态资源分配算法，以根据实际需求动态调整子载波分配。

2. 调制和编码：该步骤将待传输的数据进行调制和编码处理，以便在信道中传输。

LTE使用调制技术将数据映射到不同的调制符号上，常用的调制方式有16QAM和64QAM。

编码则通过加入纠错码（如Turbo码和LDPC码）提高数据的可靠性。

3.多址技术：在LTE中，多个用户可以同时在相同的子载波上进行数据传输。

这种多址技术被称为频分多址（FDMA），通过将不同用户的数据分配到不同的子载波上实现。

FDMA技术的优势是可以同时支持多用户数据传输，提高了系统的容量。

4.MIMO技术：LTE采用多输入多输出（MIMO）技术，通过使用多个天线进行无线信号传输和接收，提高了系统的数据传输速率和信号质量。

下行物理层算法中的MIMO技术主要包括天线分集和空间复用两种方式。

天线分集通过接收多个独立的信道来提高信号质量；空间复用将不同用户的信号进行混合，通过空间多路复用进行传输。

5. 增强传输技术：LTE还采用了一些增强传输技术来提高系统的性能。

其中，级联码（Harq）技术通过使用自动重传请求机制和混合自动重传请求/自适应调制和编码（HARQ/AMC）来提高数据的可靠性。

开环与闭环功控技术通过动态调整信号的发射功率来保持用户之间的信号质量一致。

此外，还有上下行数据分集技术、干扰消除技术和波束赋形技术等。

6. 资源分配：资源分配是在物理层中决定每个用户分配的资源（如发送功率、子载波和时域位置等）的算法。

LTE网络结构协议栈及物理层LTE（Long Term Evolution）是第四代移动通信技术，为了满足日益增长的数据需求和提供更高的速率、更低的时延，LTE采用了全新的网络结构和协议栈。

本文将介绍LTE网络的结构、协议栈及物理层。

一、LTE网络结构LTE网络结构包括用户终端设备（UE）、基站（eNodeB）、核心网（EPC）和公共网（Internet）四个部分。

UE是移动设备，eNodeB是用于无线接入的基站，EPC则是支持核心网络功能的节点。

UE与eNodeB之间通过无线接口建立连接，提供无线接入服务。

eNodeB负责对无线资源进行管理和调度，以及用户数据的传输。

而EPC则是核心网络，包括MME（Mobility Management Entity）、SGW （Serving Gateway）和PGW（Packet Data Network Gateway）等网络节点，负责用户移动性管理、用户数据传输和连接到公共网。

二、LTE协议栈LTE协议栈分为两个层次：控制面协议栈（CP）和用户面协议栈（UP）。

CP负责控制信令的传输和处理，UP处理用户数据的传输。

协议栈分为PHY（物理层）、MAC（介质访问控制层）、RLC（无线链路控制层）、PDCP（包隧道协议层）和RRC（无线资源控制层）五个层次。

- 物理层（PHY）：是协议栈的最底层，负责将用户数据以比特流的形式传输到空中介质中，并接收从空中介质中接收到的数据。

物理层对数据进行编码、调制和解调，实现无线传输。

- 介质访问控制层（MAC）：负责管理无线资源，包括分配资源、管理调度和处理数据的传输。

MAC层通过无线帧的分配来实现用户数据的传输控制。

- 无线链路控制层（RLC）：负责对用户数据进行分段、确认和相关的传输协议。

RLC层提供不同的服务质量，如可靠传输和非可靠传输。

- 包隧道协议层（PDCP）：负责对用户数据进行压缩和解压缩，以减小无线传输时的带宽占用。

LTE物理层总结目录1、物理层综述 ................................................................................................................. 错误!未定义书签。

1.01. 3G标准向4G演进的路线：............................................................................................................... 错误!未定义书签。

1.02. 什么是LONG TERM？..................................................................................................................... 错误!未定义书签。

1.03. LONG TERM的需求指标 ................................................................................................................ 错误!未定义书签。

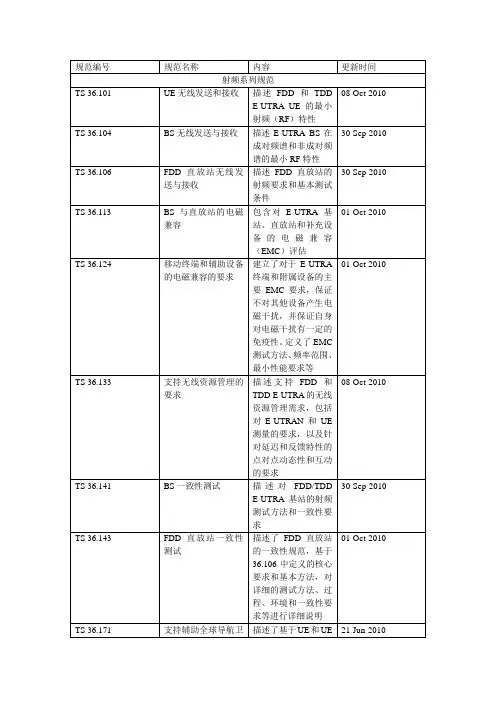

1.04 .与LONG TERM物理层相关的协议编号及内容....................................................................................... 错误!未定义书签。

1.05 LONG TERM一共有几层？各自的功能是什么？.................................................................................... 错误!未定义书签。

LTE移动通信技术任务1 物理层在现代通信领域，LTE（Long Term Evolution，长期演进）移动通信技术无疑是一项具有重要意义的技术革新。

而物理层作为 LTE 技术的基础和关键组成部分，承担着数据传输的核心任务，对于整个通信系统的性能和效率起着至关重要的作用。

要理解 LTE 物理层，首先得明白它的基本功能。

简单来说，物理层就像是通信系统中的“运输管道”，负责将上层的数据进行编码、调制等处理，然后通过无线信道发送出去，同时也负责接收来自无线信道的信号，并进行解调、解码等操作，将数据还原并传递给上层。

在发送端，物理层首先要对数据进行编码。

这可不是随便的编码，而是采用了一系列复杂而高效的编码方式，比如Turbo 码、卷积码等，目的是为了增加数据的可靠性，减少传输过程中的错误。

编码完成后，就轮到调制上场了。

LTE 中常用的调制方式有 QPSK（四相相移键控）、16QAM（16 正交幅度调制）和 64QAM 等。

调制的作用是把编码后的数字信号转换成适合在无线信道中传输的模拟信号。

接下来，这些经过编码和调制的信号会被映射到不同的资源元素上。

资源元素可以理解为无线信道中的一个个小格子，每个格子都承载着一定的信息。

LTE 物理层通过巧妙地安排这些资源元素，实现了高效的数据传输。

而且，为了适应不同的信道条件和用户需求，LTE 还支持灵活的资源分配方式，比如动态资源分配和半静态资源分配。

再来说说接收端。

当无线信号到达接收端时，首先要经过滤波、放大等处理，去除噪声和干扰。

然后进行解调，把模拟信号还原为数字信号。

接着是解码，纠正传输过程中可能出现的错误。

这个过程就像是一个解谜的过程，要从接收到的纷繁复杂的信号中准确地还原出原始的数据。

LTE 物理层还涉及到多天线技术，这也是提升通信性能的一个重要手段。

多天线技术包括 MIMO（多输入多输出）和波束赋形等。

MIMO 可以通过多个天线同时发送和接收数据，大大提高了信道容量和传输速率。

第八课：LTE系统物理层LTE物理层概述LTE物理层在技术上实现了重大革新与性能增强。

关键的技术创新主要体现在以下几方面：以OFDMA为基本多址技术实现时频资源的灵活配置；通过采用MIMO技术实现了频谱效率的大幅度提升；通过采用AMC、功率控制、HARQ等自适应技术以及多种传输模式的配置进一步提高了对不同应用环境的支持和传输性能优化；通过采用灵活的上下行控制信道涉及为充分优化资源管理提供了可能。

1. 协议结构物理层周围的LTE 无线接口协议结构如图1 所示。

物理层与层2 的MAC 子层和层3 的无线资源控制RRC 子层具有接口，其中的圆圈表示不同层/子层间的服务接入点SAP。

物理层向MAC 层提供传输信道。

MAC 层提供不同的逻辑信道给层2 的无线链路控制RLC 子层。

图1 物理层周围的无线接口协议结构2. 物理层功能物理层通过传输信道给高层提供数据传输服务，物理层提供的功能包括:1）传输信道的错误检测并向高层提供指示；2）传输信道的前向纠错（FEC）编解码；3）混合自动重传请求（HARQ）软合并；4）编码的传输信道与物理信道之间的速度匹配；5）编码的传输信道与物理信道之间的映射；6）物理信道的功率加权；7）物理信道的调制和解调；8）频率和时间同步；9）射频特性测量并向高层提供指示；10）多输入多输出（MIMO）天线处理；11）传输分集；12）波束形成；13）射频处理；3. LTE无线传输帧结构（1） 无线传输帧结构LTE 在空中接口上支持两种帧结构：Type1 和Type2，其中Type1 用于FDD 模式；Type2 用于TDD 模式，两种无线帧长度均为10ms。

在FDD 模式下，10ms 的无线帧分为10 个长度为1ms 的子帧（Subframe），每个子帧由两个长度为0.5ms 的时隙（slot）组成，如图2 所示。

图2 帧结构类型1在TDD 模式下，10ms 的无线帧包含两个长度为5ms 的半帧（Half Frame），每个半帧由5 个长度为1ms 的子帧组成，其中有4 个普通子帧和1 个特殊子帧。
