lte知识总结(共7篇)：知识lte lte网络优化基础知识lte题库l te上行视频教程篇一：LTE基础知识汇总及说明总结一、协议知识1. LTE帧结构及物理资源基本概念RE/RB/CCE/REG/RBG帧结构Type1：FDD（全双工和半双工）(FDD上下行数据在不同的频带里传输；使用成对频谱) 每一个无线帧长度为10ms，由20个时隙构成，每一个时隙长度为Tslot = 15630 x Ts = 0.5ms。

对于FDD，在每一个10ms中，有10个子帧可以用于下行传输，并且有10个子帧可以用于上行传输。

上下行传输在频域上进行分开。

帧结构Type2：TDD (TDD上下行数据可以在同一频带内传输；可使用非成对频谱)一个无线帧10ms，每个无线帧由两个半帧构成，每个半帧长度为5ms。

每一个半帧由8个常规时隙和DwPTS、GP和UpPTS三个特殊时隙构成，DwPTS和UpPTS的长度可配置，要求DwPTS、GP以及UpPTS的总长度为1ms。

DwPTS: Downlink Pilot Time Slot GP: Guard Period (GP越大说明小区覆盖半径越大) UpPTS: Uplink Pilot SlotTs = 1 / (15000x2048) sFrame 帧的长度：Tf = 307200 x Ts = 10msSubframe 子帧的长度：Tsubframe = 30720 x Ts = 1ms Slot 时隙的长度：Tslot = 15360 x Ts = 0.5ms1 Sub-Carrier = 15 kHz;1 TTI = 1 ms = 1 sub-frame =2 slots (0.5 ms *2)# for one user, min2 RB allocation.1 RB = 12 sub-carriers during 1 slot (0.5 ms) =12 * 15kHz = 180kHz (Bandwidth); = 12 * 7 symbols= 84 REs 1 RE = 1 sub-carrier x 1 symbol period (Each symbol is QPSK, 16QAM or 64QAM modulated.) LTE支持可变带宽：1.4MHz, 3, 5, 10, 15 和20MHz一个小区最少使用6个RB, 即最少包含72个sub-carriers: 6 RB * 12 sub-carriers = 72 sub-carriers特殊帧格式7：DwPTS:GP:UpPTS = (21952Ts-32Ts) : 4384Ts : 4384Ts= 10:2:2 最小分配单位为: 2192?TsConfigure TDD: 上下行配置（下图）+ 特殊帧格式（上图）(e.g.: 2:7 1:7)= 5ms转换周期：一个帧的上下半帧的特殊帧格式配置相同，= 10ms转换周期：一个帧分成上下半帧，下半帧的特殊帧为DwPTS=1ms，用于DL传输(如上图3，4，5所示)RE：Resource Element，称为资源粒子，是上下行传输使用的最小资源单位。

4.7.5 举例和补充规范中确实明确了同一个UE 不能同时发送PUSCH 和PUCCH.和HSPA 类似.PUCCH 主要回答HARQ/CQI 信息,很容易丢失和发生错误.因此往往要增大PUCCH 信道的发射功率.这是最主要的问题了.上行PUCCH 和PUSCH 不会同时传输就是说PUCCH 和PUSCH 不会在同一子帧中传输，当然是针对同一个UE不能同时传的原因个人认为有两个（引自论坛）第一是因为PUCCH 和PUSCH 的处理过程不同（PUCCH 是循环CP 、PUSCH 为DFT 扩展方式），所以最后产生的SC-FDMA 符号不一样。

假如同时传的话，基站就不知道是接受哪一个SC-FDMA 符号了。

第二是因为PUCCH 和PUSCH 中分别有CQI 的周期上报和CQI 的非周期上报，假如同时传的话，就不知道到底是接受周期上报还是非周期上报了 简单的说：对于一个UE 。

如果在需要上传PUCCH signaling 的时候，同时有PUSCH 数据需要上传，则control message will be multiplexed with the PUSCH data. Then there will be no PUCCH. 如果没有并发PUSCH 数据，才会使用PUCCH 来上传控制消息。

所以对于一个UE 来说，PUCCH 和PUSCH 的发送不会同时出现。

最主要的原因是为了保持上行信号的单载波特性，因为PUSCH 和PUCCH 是独立编码调制的，如果同时传输的话将产生多个载波，从而提高PAPR 。

事实上，我觉得上行的很多设计都是为了保持上行发送信号的单载波特性的，包括连续导频符号的设计，以及上行的一些高层协议。

4.7.5.1 PUSCH 的RE 映射● 过程由于对于上行的每个子帧（除了特殊帧）最后一个OFDM 符号都到插入导频，因此以子帧的偶数时隙为例，对PUSCH 的RE 映射进行说明。

LTE物理层关键技术及物理层传输方案汇总LTE（Long Term Evolution）是一种高速无线通信技术，它的物理层关键技术和传输方案为实现高速的无线通信提供了支持。

1. MIMO（Multiple Input Multiple Output）技术：MIMO技术是LTE物理层的核心技术之一，它利用多个天线在发送和接收端同时传输和接收多个数据流，从而提高了系统的容量和数据传输速率。

LTE中使用了2x2 MIMO或4x4 MIMO技术，分别表示在发送和接收端使用2个或4个天线。

2. OFDM（Orthogonal Frequency Division Multiplexing）技术：OFDM技术是LTE物理层的另一个重要技术，它将频域上的数据划分为多个子载波，每个子载波上都可以传输不同的数据。

这种分频复用的方式可以提高频谱效率和抗干扰能力。

3. RB（Resource Block）分配：在LTE中，物理资源被划分为一组资源块，每个资源块占据12个子载波和一个时隙。

RB分配是根据用户的需求和系统的负载情况进行动态分配，以最大化系统资源的利用效率。

4. HARQ（Hybrid Automatic Repeat Request）技术：HARQ技术是一种自动重传技术，用于提高数据传输的可靠性。

当接收端收到有错误的数据时，它可以向发送端发送一个重传请求，从而实现数据的可靠传输。

5. CQI（Channel Quality Indicator）反馈：CQI反馈是在LTE中用于评估信道质量的指标，它通过接收端测量信道的质量，并将评估结果发送给发送端。

根据CQI反馈，发送端可以选择适当的调制和编码方案，以最大化数据传输速率和系统容量。

6. TDD（Time Division Duplexing）和FDD（Frequency Division Duplexing）：TDD和FDD是两种不同的LTE物理层传输方案。

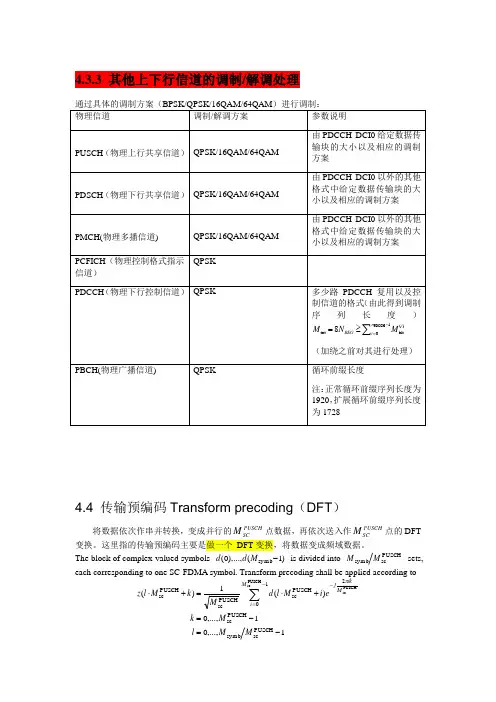

4.3.3 其他上下行信道的调制/解调处理4.4 传输预编码Transform precoding （DFT ）将数据依次作串并转换，变成并行的PUSCHSCM 点数据，再依次送入作PUSCHSCM 点的DFT变换。

这里指的传输预编码主要是做一个 DFT 变换，将数据变成频域数据。

The block of complex-valued symbols )1(),...,0(symb -M d d is divided into PUSCHsc symb M M sets, each corresponding to one SC-FDMA symbol. Transform precoding shall be applied according to1,...,01,...,0)(1)(PUSCH sc symb PUSCHsc 12PUSCHsc PUSCHscPUSCHsc PUSCH sc sc-=-=+⋅=+⋅∑-=-M M l M k ei M l d M k M l z M i M ikjπresulting in a block of complex-valued symbols)1(),...,0(symb -M z z . Thevariable RB scPUSCH RB PUSCH sc N M M ⋅=, where PUSCHRB M represents the bandwidth of the PUSCH in terms of resource blocks, and shall fulfilULRBPU SCH RB 532532N M ≤⋅⋅=ααα where 532,,ααα is a set of non-negative integers.输入：)1(),...,0(symb -M d d ，经过复值调制后的符号序列输出：DFT 后的symb M 点数据，以PUSCHSC M 点为一个并行单元4.5 层映射层映射和接下来的与编码过程都与MIMO 有关MIMO 技术是LTE 中采用的关键技术之一，在LTE 系统中，MIMO 传输方案大致可分为两大类：发送分集和空间复用。

LTE的关键物理层技术LTE的关键物理层技术主要有：正交频分的多载波传输（OFDM）、多入多出（MIMO）、高阶调制（LTE最高64QAM）。

OFDM的特点正交频分传输是一种多载波传输技术，整个传输信号由很多子载波组成，各子载波之间互为正交（而传统的频分复用技术的各载波是不正交），来避免子载波之间的互相干扰。

与传统的频分复用相比，正交频分复用技术使得子载波可以排列更紧密，频谱效率更高。

（CDMA系统中的各码道之间也是互相正交的。

正交信号之间的互相干扰是可以消除的）OFDM的作用OFDM的引入主要是为了抗信道衰弱。

无线信道由于信号在传输过程中的各种反射、折射、多谱LE频移，使接收到的信号的幅度和相位产生剧烈的变化，就会产生严重的衰弱现象。

在同样的衰弱情况下，较窄的信道带宽，在整个传输带宽内，它的衰弱可能是比较一致的，称为平坦衰落（从时域的角度看，也称为慢衰落）；而较宽的信道带宽，在整个传输带宽内，它的衰弱可能是变化的，称为不平坦衰落（从时域的角度看，也称为快衰落）。

平坦衰落由于在传输信道带宽内信号变化是一致的，在产生衰落时可以用较简单的均衡技术来恢复；而不平坦衰落导致的传输失真的恢复比较困难。

由于LTE要求的传输速率相当高，它的信道带宽必然比较宽（20M，而LTE－A 可以达到100M）；并且，LTE系统需要支持这种使用环境，最高移动速度达到500公里每小时（LTE －TDD支持的最高速度是300公里）（衰落最严重的情况是市区内高速运动）。

因此，LTE系统的信道衰落比较严重（在高速率的传输系统中，OFDM已成为一种趋势）。

OFDM在抗多径衰落方面有着先天的优势。

OFDM把较宽的带宽分割成很多子载波（LTE中子载波带宽15K），因此，在每个子载波内，衰落是平坦的。

这样，就可以通过简单的均衡技术来达到较好的效果。

OFDM技术的主要特点∙1．高速数据先经过串并转换，再调制到各子载波。

这样子载波上的码速率就很低，可以有效降低码间串扰。

98407091、物理层综述1.01. 3G标准向4G演进的路线：TD-SCDMA：TD-SCDMA → TD-HSDPA → TD-HSUPA → TD-HSPA+ →LTE TDDWCDMA：GSM → GPRS → EDGE → WCDMA → HSDPA → HSUPA → HSPA+ → LTE FDDCDMA2000：CDMA → CDMA1X → CDMA2000 EV-DO Rev.0 → Rev.A →LTE FDDWIMAX:1.02. 什么是LTE？LTE项目是第三代合作伙伴计划（3rd Generation Partnership Project,3Gpp）对通用移动通信系统（Universal Mobile Telecommunications System，UMTS）技术的长期演进(Long Term Evolution,LTE)，始于2004年3GPP的多伦多会议。

LTE并非人们普遍误解的4G技术，而是3G与4G技术之间的一个过渡，是3.9G的全球标准,它改进并增强了3G的空中接入技术，采用OFDM和MIMO作为其无线网络演进的唯一标准。

在20MHz频谱带宽下能够提供下行326Mbit/s与上行86Mbit/s的峰值速率。

改善了小区边缘用户的性能，提高小区容量和降低系统延迟。

1.03. LTE的需求指标主要需求指标包括：●支持1.25MHz-20MHz带宽；●峰值数据率：上行50Mbps，下行100Mbps。

频谱效率达到3GPP R6的2-4倍；●提高小区边缘的比特率；●用户面延时：零负载（单用户、单数据流）、小ＩＰ分组条件下单向时延小于5ms；●控制面延时：从驻留状态转换到激活状态的延迟小于1OOms；●每个小区在5MHz带宽下最少支持200个用户；●用户吞吐量：下行每MHz平均用户吞吐量为R6HSDPA的３～４倍，上行每MHz平均用户吞吐量为R6HSDPA的２～３倍●支持与现有3GPP和非3GPP系统的互操作；●支持增强型的广播多播业务；●降低建网成本，实现从R6的低成本演进；●实现合理的终端复杂度、成本和耗电；●支持增强的IMS（IP多媒体子系统）和核心网；●追求后向兼容，但应该仔细考虑性能改进和向后兼容之间的平衡；●取消CS（电路交换）域，CS域业务在PS（包交换）域实现，如采用VoIP；●对低速移动优化系统，同时支持高速移动；●以尽可能相似的技术同时支持成对（paired）和非成对（unpaired）频段；●尽可能支持简单的临频共存。

一、LTE物理层概述——为了支持灵活的应用，LTE支持6种不同的系统带宽：从1.4MHz到最大20MHz。

此系统带宽是指每个LTE载波占用的频谱资源，一般考虑邻频干扰以及滤波器的非理想特性，需要预留一定的保障带宽。

LTE RAN4根据定义了不同系统带宽可用的PRB数为6～100，如表所示。

从物理层来看，为了保持与RAN4射频定义的独立性，仅从PRB的个数体现支持的带宽，根据频谱资源分配，物理层标准可以支持最大达110PRB的任意带宽。

如图给出了信道带和带宽内RB配置之间的关系示意图。

信道也称为射频载波，载波宽度等于信道带宽。

实际发射宽度是可配置的，最大发射带宽小于信道带宽，在其两边留有保护频率，用于发射信号功率滚降，从而可以在信道带宽边缘满足带外辐射限值的要求。

——在蜂窝移动通信系统中，根据发送信号双工方式不同，可以分为TDD（Time Division Duplex）和FDD（Frequency Division Duplex）两种双工方式，其中，FDD双工方式可进一步分为全双工FDD（Full-Duplex FDD）和半双工FDD（HD-FDD，Half-Duplex FDD）。

TDD双工方式采用非对称频谱（Unpaired Spectrum）资源配置，而FDD双工采用成对频谱（Paired Spectrum）资源配置对于TDD双工方式的蜂窝系统，上下行传输信号在同一频带内，通过将信号调度到不同时间段，采用非连续方式发送，并设置一定的时间间隔方式以避免上下行信号间干扰。

FDD双工方式，其上下行传输信号在不同的频带内，采用连续发射方式发送信号，并在上下行信号间设置一定频带间隔方式以避免相互间干扰在LTE中考虑支持半双工FDD方式，H-FDD是相对于现有的FDD（全双工FDD）而言的另一种双工方式。

在半双工FDD中，基站仍然采用全双工FDD方式，终端的发送和接收信号虽然分别在不同的频带上传输，采用成对频谱，但其接收和发送信号不能够同时进行。

LTE网络结构协议栈及物理层LTE（Long Term Evolution）是第四代移动通信技术，为了满足日益增长的数据需求和提供更高的速率、更低的时延，LTE采用了全新的网络结构和协议栈。

本文将介绍LTE网络的结构、协议栈及物理层。

一、LTE网络结构LTE网络结构包括用户终端设备（UE）、基站（eNodeB）、核心网（EPC）和公共网（Internet）四个部分。

UE是移动设备，eNodeB是用于无线接入的基站，EPC则是支持核心网络功能的节点。

UE与eNodeB之间通过无线接口建立连接，提供无线接入服务。

eNodeB负责对无线资源进行管理和调度，以及用户数据的传输。

而EPC则是核心网络，包括MME（Mobility Management Entity）、SGW （Serving Gateway）和PGW（Packet Data Network Gateway）等网络节点，负责用户移动性管理、用户数据传输和连接到公共网。

二、LTE协议栈LTE协议栈分为两个层次：控制面协议栈（CP）和用户面协议栈（UP）。

CP负责控制信令的传输和处理，UP处理用户数据的传输。

协议栈分为PHY（物理层）、MAC（介质访问控制层）、RLC（无线链路控制层）、PDCP（包隧道协议层）和RRC（无线资源控制层）五个层次。

- 物理层（PHY）：是协议栈的最底层，负责将用户数据以比特流的形式传输到空中介质中，并接收从空中介质中接收到的数据。

物理层对数据进行编码、调制和解调，实现无线传输。

- 介质访问控制层（MAC）：负责管理无线资源，包括分配资源、管理调度和处理数据的传输。

MAC层通过无线帧的分配来实现用户数据的传输控制。

- 无线链路控制层（RLC）：负责对用户数据进行分段、确认和相关的传输协议。

RLC层提供不同的服务质量，如可靠传输和非可靠传输。

- 包隧道协议层（PDCP）：负责对用户数据进行压缩和解压缩，以减小无线传输时的带宽占用。
