电气二次系统简介

电气二次系统的基本概念
电气二次系统是指由电源、负载以及连接电源和负载的电气元件共同组成的一个闭合电路。

在电气二次系统中，电源提供电能，负载消耗电能，而电气元件用于连接电源和负载。

电气二次系统的基本概念包括以下几点：
1. 电源：电源是电气二次系统的能量来源，它可以是直流电源、交流电源或者其他形式的电源。

电源提供电流和电压给负载，使得负载能够正常工作。

2. 负载：负载是电气二次系统中消耗电能的设备或元件，例如电动机、灯具、电炉等。

负载根
据其对电流和电压的需求不同可以分为阻性负载、电感性负载和电容性负载等。

3. 电气元件：电气元件是连接电源和负载的器件，它们起到导电、转换电能、保护电路等作用。

常见的电气元件有开关、导线、插座、变压器等。

4. 连接线路：连接线路是将电源和负载之间的电能传输的通道，它由导线或导体组成。

连接线
路的质量和设计直接影响电气二次系统的性能和安全性。

电气二次系统的基本概念对于电气工程师来说是非常重要的，它们是理解和设计电气系统的基础。

简析电力系统中的电气二次及继电保护摘要：继电保护系统能够有效的确保电气二次设备的检测工作，因此需要进一步加强对其的研究。

在实际应用中需要确保继电保护和装置的功能，从而能够降低安全事故的发生，确保电网的安全运行。

同时在整个过程中还需要加强全程监控工作，并对其中的电力故障进行排除，从而更好地保障电气设备的正常运行，促进电力企业的建设发展。

关键词：电力系统；电气二次；继电保护在当前的用电模式下，电力系统在运行过程中非常容易发生运行异常的现象，在电力系统运行出现异常和电力设备故障发生之后，对电力系统中的电气二次设备进行检修是电力运行中的重要部分，在电力运行中起着至关重要的作用。

继电保护是电气二次保护中的一种，是电气二次保护的关键，对电力系统的运行提供较高的可靠性。

电气二次设备主要包括电流表、电压表、继电保护和自动装置等，这些设备的运行状态对电力系统的运行有着决定性的作用，所以说，电气二次及继电保护对电力系统的运行非常关键，应该引起足够的重视。

1电力系统中的电气二次回路及继电保护装置概述电气二次系统是电力系统中的重要构成之一，是推动电力系统稳定运行的关键元素，能够保证电力系统运行效率与持续性。

在电力系统的实际运行过程中，造成电气二次设备运行异常的影响因素较多，比如：电气二次设备运行环境影响、人员误操作造成的失误、设备本身质量问题等，其造成的系统运行故障概率较高。

因此，在一般电力系统检修过程中，工作人员会简单检修一次设备，同时将大量的注意力放置在二次设备检修中，这也侧面体现出电气二次设备稳定运行在电力系统中的重要作用。

在二次设备检修过程中，工作人员需要检修电气二次回路及继电保护运行情况，灵活运用相应的检修技术，制定相应的检修计划，对比不同阶段的检修数据，分析电气二次设备的运行状况，提升电气二次设备的检修质量，确保设备运行状态良好。

继电保护装置，是完成继电保护功能的核心，是能反应电力系统中电气元件发生故障或不正常运行状态并动作与断路器跳闸或发出信号的一种自动装置。

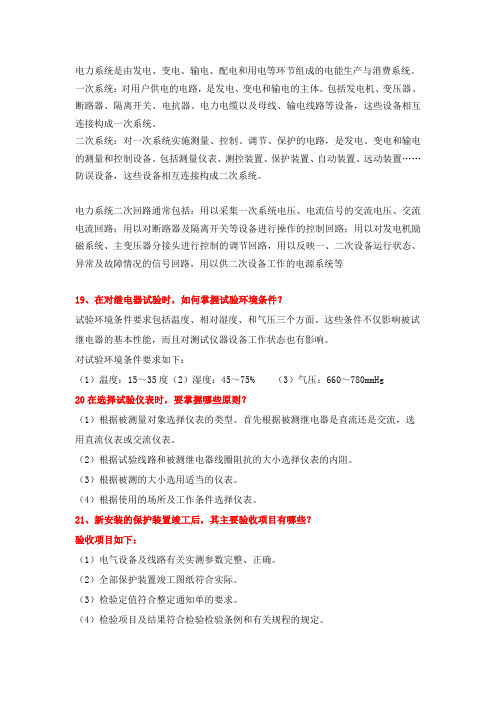

电力系统是由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。

一次系统：对用户供电的电路，是发电、变电和输电的主体。

包括发电机、变压器、断路器、隔离开关、电抗器、电力电缆以及母线、输电线路等设备，这些设备相互连接构成一次系统。

二次系统：对一次系统实施测量、控制、调节、保护的电路，是发电、变电和输电的测量和控制设备。

包括测量仪表、测控装置、保护装置、自动装置、远动装置……防误设备，这些设备相互连接构成二次系统。

电力系统二次回路通常包括：用以采集一次系统电压、电流信号的交流电压、交流电流回路；用以对断路器及隔离开关等设备进行操作的控制回路；用以对发电机励磁系统、主变压器分接头进行控制的调节回路，用以反映一、二次设备运行状态、异常及故障情况的信号回路，用以供二次设备工作的电源系统等19、在对继电器试验时，如何掌握试验环境条件？试验环境条件要求包括温度、相对湿度、和气压三个方面。

这些条件不仅影响被试继电器的基本性能，而且对测试仪器设备工作状态也有影响。

对试验环境条件要求如下：（1）温度：15～35度（2）湿度：45～75% （3）气压：660～780mmHg20在选择试验仪表时，要掌握哪些原则？（1）根据被测量对象选择仪表的类型。

首先根据被测继电器是直流还是交流，选用直流仪表或交流仪表。

（2）根据试验线路和被测继电器线圈阻抗的大小选择仪表的内阻。

（3）根据被测的大小选用适当的仪表。

（4）根据使用的场所及工作条件选择仪表。

21、新安装的保护装置竣工后，其主要验收项目有哪些？验收项目如下：（1）电气设备及线路有关实测参数完整、正确。

（2）全部保护装置竣工图纸符合实际。

（3）检验定值符合整定通知单的要求。

（4）检验项目及结果符合检验检验条例和有关规程的规定。

（5）核对电流互感器变比及伏安特性，其二次负载满足误差要求。

（6）检查屏前、屏后的设备整齐，完好，回路绝缘良好，标志齐全正确。

（7）用一次负荷电流和工作电压进行验收试验，判断互感器极性，变比及其回路的正确性，判断方向，差动，距离，高频等保护装置有关元件及接线的正确性。

电气二次系统简介1. 简介电气二次系统是一个包含各种电气设备和装置的系统，用于控制和保护电力系统的各个局部。

它是电力系统中重要的组成局部，用于确保电力的平安、稳定和可靠供给。

本文将介绍电气二次系统的根本概念、组成局部和功能。

2. 组成局部电气二次系统由多个组成局部组成，包括以下几个主要局部：2.1. 保护装置保护装置是电气二次系统的关键组成局部，用于检测、测量和保护电力系统中的设备和线路。

它们根据预设的保护逻辑和参数，监测电流、电压和温度等参数，并在异常情况下触发相应的保护动作，以防止设备损坏和故障。

2.2. 控制装置控制装置用于监视和控制电力系统中的设备和线路。

它们接收来自传感器和保护装置的反响信号，根据预设的逻辑和算法进行处理，并发出相应的控制信号来调节电力系统的运行状态。

2.3. 通讯系统通讯系统用于传输数据和信息，以实现电力系统各个局部之间的联动和协调。

它可以基于有线或无线技术，提供高速、可靠的数据传输通道，实现远程监控和控制。

2.4. 仪表和显示装置仪表和显示装置用于显示和记录电力系统的运行状态和参数。

它们可以是数字显示器、指示灯、报警器等形式，帮助运维人员实时监测和分析电力系统的运行情况。

2.5. 电源系统电源系统提供电气二次系统所需的电力供给。

它可以包括备用电源、不间断电源和电池组等设备，以保证电气二次系统的连续工作和可靠运行。

3. 功能电气二次系统具有多种功能，包括以下几个主要功能：电气二次系统的主要功能之一是保护电力系统中的设备和线路。

它通过监测电流、电压和温度等参数，及时发现故障和异常情况，并触发相应的保护动作，以防止设备损坏和故障。

3.2. 控制功能电气二次系统还具有控制电力系统的功能。

它可以根据预设的逻辑和算法，对电力系统中的设备和线路进行自动控制。

例如，调节发电机的输出功率，控制开关设备的位置和状态等。

3.3. 监测功能电气二次系统可以通过仪表和显示装置，实时监测和显示电力系统的运行状态和参数。

火电厂电气二次系统分析摘要：随着我国电力技术的不断进步，电力设备的自动化程度也越来越高，变电站从电磁型发展到综自型，又发展到智能型。

二次系统异常或者隔离不完整都有可能造成二次设备的不正确动作，扩大电网事故，因此智能变电站二次系统的异常处理及安全措施隔离非常重要，在发生二次系统异常时，在保证安全的前提下，要快速将异常消除，确保二次系统无异常运行。

基于此，本文对智能变电站二次系统新技术、二次系统异常处理、二次系统安全措施、提升二次系统可靠性等进行了分析。

关键词：火电厂；二次设计；问题；解决对策1、火电厂电力二次系统的简介1.1控制、检测和信号处理系统火力发电厂二次系统控制方式可根据控制地点的方式，可以分为主控室和单元控制室。

火电厂的控制方式的选择是由单机容量决定，容量≤lOOMY时，为主控制室，容量>200MV时，为单元控制室。

根据我国火电厂的发展情况来说，选用两机一控制室是最好的，里面含有受网络控制的单元控制室，能够减少火电厂的占地面积，提高工作效率，促进经济不断发展[1]。

1.2电动机控制系统现在的火电厂不仅有锅炉机和汽机，还存在许多辅助系统，比如除灰的系统、水工系统以及输煤系统等，这些系统都是辅助系统在整个火电厂的二次系统中占据非常重要的地位火电厂采用微机控制系统可以用来简化系统的连线，不断增加火电厂二次系统的性能，减少事故的发生。

输煤系统主要有程序控制、手动控制和集中控制三种控制方式组成，现代科学技术的不断快速发展，越来越多的火电厂采用输煤程序控制输煤程序，可以为火电厂中的其他子系统的进步起带头作用。

1.3火电厂直流电源火电厂的直流操作系统的作用是保证直流操作安全、进行信号的测量以及信号传输系统运行中产生非常重要的作用。

直流电源操作系统主要分为复式的整流系统、电容储能式的直流系统和蓄电池的直流系统这三种系统，火力厂普遍使用的是蓄电池直流系统。

对于蓄电池直流系统又可以分为碱性镉镍电池、固定型防腐隔爆式蓄电池、阀控制铅酸蓄电池这三种类型，由于阀控制铅酸蓄电池有很好的密封性，不会对环境造成污染，现在成为应用最广泛的电池。
