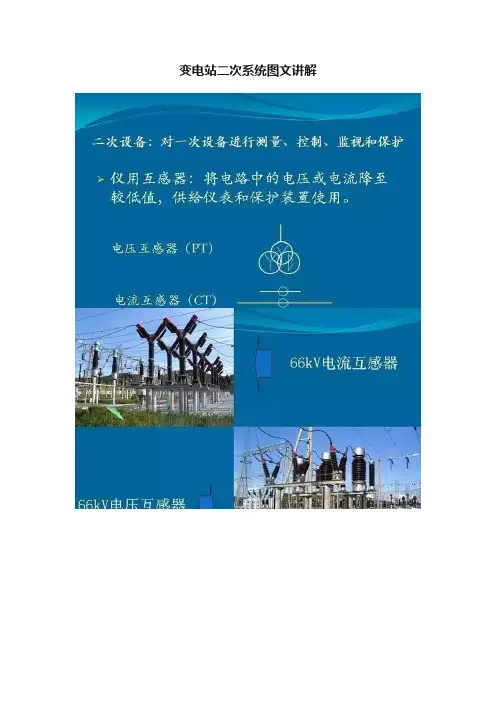

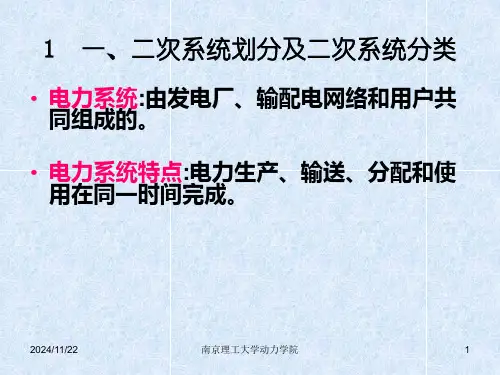

变电站二次系统图文讲解Ø继电保护及自动装置：迅速反应不正常情况并进行监控和调节。
Ø直流电源设备：供给保护和事故照明的直流用电，包括：直流发电机组，蓄电池。
Ø其它：用于控制电路的主令电器，用于位置指示的红绿指示灯，用于灯光告警的光子牌，用于声音告警的电铃、蜂鸣器或音响，用于连接的端子、绝缘导线和电缆、用于功能投退的连接片（压板）等二次回路接线图二次回路是由二次设备组成的回路，它包括交流电压回路、交流电流回路、断路器控制和信号直流回路、继电保护回路以及自动装置直流回路等。
二次接线图是用二次设备特定的图形符号和文字符号来表示二次设备相互连接情况的电气接线图1、基本概念：1）继电器继电器是常见的控制元件，它的英文“relay”原意为：轮转、接力，最早应用于电报业务，用它来实现不同电路之间的控制，即用一个电路去控制另一个电路。
在电路中，继电器控制逻辑的实现依赖于其自身结构，即线圈和触点的基本设计。
继电器的线圈和触点可以分别接入不同的电路中，从而实现由线圈至触点的顺序控制。
线圈可以反映不同的电气量，进而用于实现触点位置的变换。
通常所要反映的电气量有若干种，例如某一特定电压/电流（可以是交流也可以是直流）的有或无(有/无继电器)、大或小（测量继电器），等等，以此来实现对应的各种逻辑。
例如：交流过电流、交流过电压、欠电压、直流电压的带电/不带电，等等。
继电器的触点也可以有不同的逻辑，例如：正常时打开、工作时闭合的常开触点，正常时闭合、工作时候打开的常闭触点，延时闭合的常开触点等等。
对于同一个继电器来讲，根据其功能和实际需要，往往要装设多付触点，有时候这些触点的类型也会不同。
依靠不同类型的线圈和不同类型的触点，继电器可以实现二次回路中比较复杂的逻辑。
3、二次回路分类1）保护回路继电保护回路用于实现对一次设备和电力系统的保护功能，它引入CT和PT采集的电流和电压并进行分析，最终通过跳闸或合闸继电器的触点将相关的跳闸/合闸逻辑传递给对应的断路器控制回路。
