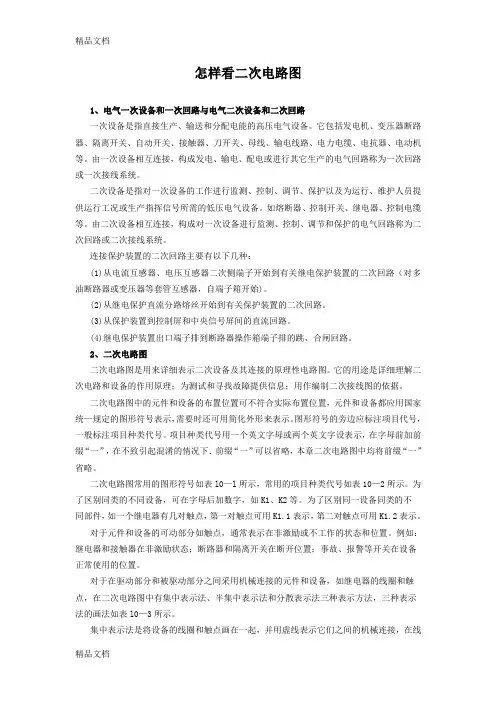

怎样看二次电路图1、电气一次设备和一次回路与电气二次设备和二次回路一次设备是指直接生产、输送和分配电能的高压电气设备。
它包括发电机、变压器断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等。
由一次设备相互连接,构成发电、输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。
二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
如熔断器、控制开关、继电器、控制电缆等。
由二次设备相互连接,构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
连接保护装置的二次回路主要有以下几种:(1)从电流互感器、电压互感器二次侧端子开始到有关继电保护装置的二次回路(对多油断路器或变压器等套管互感器,自端子箱开始)。
(2)从继电保护直流分路熔丝开始到有关保护装置的二次回路。
(3)从保护装置到控制屏和中央信号屏间的直流回路。
(4)继电保护装置出口端子排到断路器操作箱端子排的跳、合闸回路。
2、二次电路图二次电路图是用来详细表示二次设备及其连接的原理性电路图。
它的用途是详细理解二次电路和设备的作用原理;为测试和寻找故障提供信息;用作编制二次接线图的依据。
二次电路图中的元件和设备的布置位置可不符合实际布置位置,元件和设备都应用国家统—规定的图形符号表示,需要时还可用简化外形来表示。
图形符号的旁边应标注项目代号,一般标注项目种类代号。
项目种类代号用一个英文字母或两个英文字设表示,在字母前加前缀“一”,在不致引起混淆的情况下.前缀“一”可以省略,本章二次电路图中均将前缀“一”省略。
二次电路图常用的图形符号如表l0—l所示,常用的项目种类代号如表10—2所示。
为了区别同类的不同设备,可在字母后加数字,如K1、K2等。
为了区别同一设备同类的不同部件,如一个继电器有几对触点,第一对触点可用K1.1表示,第二对触点可用K1.2表示。

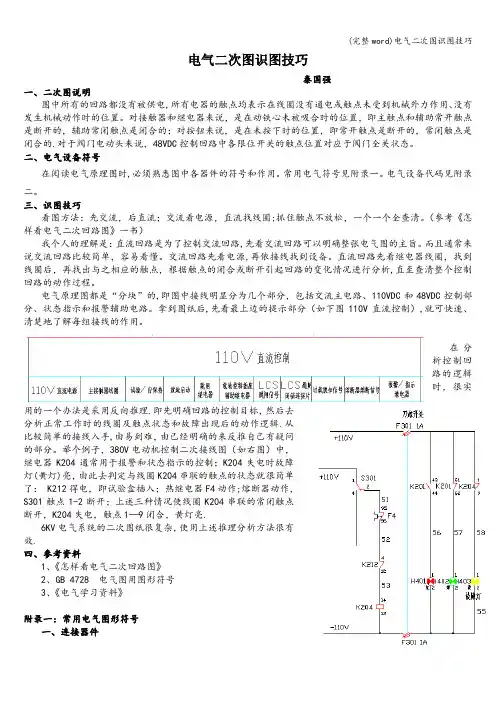

电气二次图识图技巧秦国强一、二次图说明图中所有的回路都没有被供电,所有电器的触点均表示在线圈没有通电或触点未受到机械外力作用、没有发生机械动作时的位置。
对接触器和继电器来说,是在动铁心未被吸合时的位置,即主触点和辅助常开触点是断开的,辅助常闭触点是闭合的;对按钮来说,是在未按下时的位置,即常开触点是断开的,常闭触点是闭合的.对于阀门电动头来说,48VDC控制回路中各限位开关的触点位置对应于阀门全关状态。
二、电气设备符号在阅读电气原理图时,必须熟悉图中各器件的符号和作用。
常用电气符号见附录一。
电气设备代码见附录二。
三、识图技巧看图方法:先交流,后直流;交流看电源,直流找线圈;抓住触点不放松,一个一个全查清。
(参考《怎样看电气二次回路图》一书)我个人的理解是:直流回路是为了控制交流回路,先看交流回路可以明确整张电气图的主旨。
而且通常来说交流回路比较简单,容易看懂。
交流回路先看电源,再依接线找到设备。
直流回路先看继电器线圈,找到线圈后,再找出与之相应的触点,根据触点的闭合或断开引起回路的变化情况进行分析,直至查清整个控制回路的动作过程。
电气原理图都是“分块”的,即图中接线明显分为几个部分,包括交流主电路、110VDC和48VDC控制部分、状态指示和报警辅助电路。
拿到图纸后,先看最上边的提示部分(如下图110V直流控制),就可快速、清楚地了解每组接线的作用。
在分析控制回路的逻辑时,很实用的一个办法是采用反向推理.即先明确回路的控制目标,然后去分析正常工作时的线圈及触点状态和故障出现后的动作逻辑.从比较简单的接线入手,由易到难,由已经明确的来反推自己有疑问的部分。
举个例子,380V电动机控制二次接线图(如右图)中,继电器K204通常用于报警和状态指示的控制;K204失电时故障灯(黄灯)亮,由此去判定与线圈K204串联的触点的状态就很简单了:K212得电,即试验盒插入;热继电器F4动作;熔断器动作,S301触点1-2断开;上述三种情况使线圈K204串联的常闭触点断开,K204失电,触点1—9闭合,黄灯亮.6KV电气系统的二次图纸很复杂,使用上述推理分析方法很有效.四、参考资料1、《怎样看电气二次回路图》2、GB 4728 电气图用图形符号3、《电气学习资料》附录一:常用电气图形符号一、连接器件二、单极开关三、常见开关触点四、热敏开关五、接触器和继电器线圈六、延时触点七、断路器和熔断器八、三相开关九、异步电动机。
轻松看懂电气二次接线图和原理图轻松看懂电气二次接线图和原理图一次电路图中元器件动作均是由二次控制图来控制动作,对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。
二次接线图的内容二次接线图是由二次设备所组成的低压回路。
它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。
二次接线图是由二次设备的图形符号和文字符号,表明二次设备互相连接的电气接线图。
在实际工作中,二次接线图不但常常遇到,而且数量较多,对它必须充分了解。
二次接线图的分类二次接线图可分为原理图和安装图两大类,其中原理图分为归总式原理图、展开式原理图,安装图分为屏面布置图、屏后接线图。
(1)原理图凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同,原理图包括:a、归总式原理图,即各元件在图中是用整体形式来表示,如电流继电器的表示图形中,下面是线圈,上面是闭合或断开有关直流回路用的触点。
总体形式,看起来比较直观,并且与一次设备画在一起,容易了解它们之间的相互关系和作用,便于形成清晰的概念,这种接线图对于叙述动作原理是有利的。
它的缺点是,如果元件甚多时,接线互相交叉显得凌乱,元件端子及连线均无标号,使用常感不便。
展开式原理图展开式原理图又简称展开图,它完全由另一种形式绘制而成。
交流回路与直流回路是互相分开的。
在交流回路中,又分为交流电流回路和交流电压回路。
在展开图中,继电器的线圈和触点是分开的,分别用规定的图形和文字符号加以注明,容易显示它们的功能。
任何一条回路是由按钮、触点、线圈等依电流通过的方向,由左至右,由上而下排列起来,就构成完整的展开图。
在图的右侧,尚有文字说明回路的作用,可进一步帮助了解回路的动作过程。
由于展开图条理清晰,能一条一条分析和检查,因此,在实际工作中用的最多。
屏面布置图屏面布置图应满足下列一些要求:1、凡需经常监视的仪表和继电器,都不要布置得太高;2、操作元件,如控制元件、调节开关、按钮等的高度要适中,使得操作调节方便,它们之间应留有一定的距离,操作时,不致影响相邻的设备;3、对于检查和试验较多的设备,应位于屏的中部,而且,同一类型的设备应布置在一起,这样检查和试验都比较方便。
电气二次回路图的阅读方法
图纸是工程的语言。
二次回路图是用来详细表示二次设备及其连接的原理性电路图。
它的用途是详细理解二次电路和设备的作用原理;为测试和寻找故障提供信息;用作编制二次接线图的依据,是发电厂及变电站的重要技术资料。
为了便于利用和管理,按用途和绘制方法的不同一般分为:
原理图、布置图、安装图和解释性图四类。
原理图是二次接线的原始图纸,用以表达构成和相互动作顺序和工作原理。
解释性图是除了原理图、布置图和安装图以外,根据实际需要绘制的图。
二次回路图中的元件和设备,都应用国家统一规定的图形符号表示。
需要时可用简化外形来表示,元件和设备的布置可不符合实际位置。
图形符号的旁边应标注项目代号,一般标注项目种类代号。
为了区别同类的不同设备,可在字母后加数字,如K1、K2等。
为了区别同一设备同类的不同部件,如一个继电器有几对触点,第一对触点可用K1.1表示,第二对触点可用K1.2表示。
对于在驱动部分和被驱动部分之间采用机械连接的元件和设备,如继电器的线圈和触点,在二次电路图中有集中表示法、半集中表示法和分散表示法三种表示。
阅读二次回路图应遵循“从左往右看,自上往下看”的原则,阅读展开式原理图时应“先看交流回路,后看直流部分以及分、合闸回路等”。

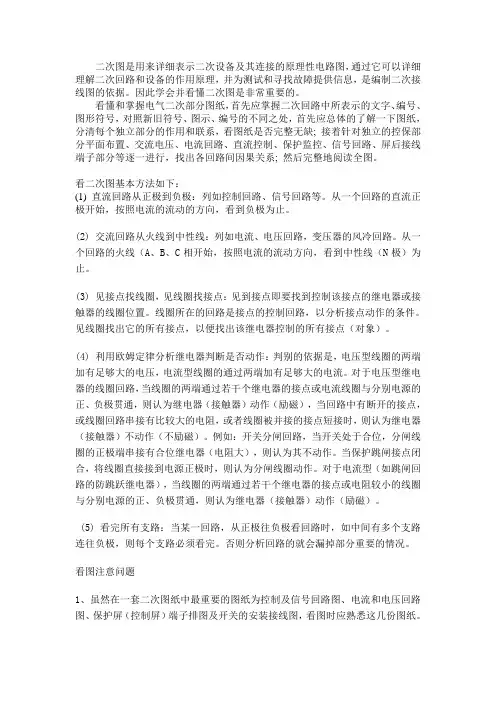

二次图是用来详细表示二次设备及其连接的原理性电路图,通过它可以详细理解二次回路和设备的作用原理,并为测试和寻找故障提供信息,是编制二次接线图的依据。
因此学会并看懂二次图是非常重要的。
看懂和掌握电气二次部分图纸,首先应掌握二次回路中所表示的文字、编号、图形符号,对照新旧符号、图示、编号的不同之处,首先应总体的了解一下图纸,分清每个独立部分的作用和联系,看图纸是否完整无缺; 接着针对独立的控保部分平面布置、交流电压、电流回路、直流控制、保护监控、信号回路、屏后接线端子部分等逐一进行,找出各回路间因果关系; 然后完整地阅读全图。
看二次图基本方法如下:(1) 直流回路从正极到负极:列如控制回路、信号回路等。
从一个回路的直流正极开始,按照电流的流动的方向,看到负极为止。
(2) 交流回路从火线到中性线:列如电流、电压回路,变压器的风冷回路。
从一个回路的火线(A、B、C相开始,按照电流的流动方向,看到中性线(N极)为止。
(3) 见接点找线圈,见线圈找接点:见到接点即要找到控制该接点的继电器或接触器的线圈位置。
线圈所在的回路是接点的控制回路,以分析接点动作的条件。
见线圈找出它的所有接点,以便找出该继电器控制的所有接点(对象)。
(4) 利用欧姆定律分析继电器判断是否动作:判别的依据是,电压型线圈的两端加有足够大的电压,电流型线圈的通过两端加有足够大的电流。
对于电压型继电器的线圈回路,当线圈的两端通过若干个继电器的接点或电流线圈与分别电源的正、负极贯通,则认为继电器(接触器)动作(励磁),当回路中有断开的接点,或线圈回路串接有比较大的电阻,或者线圈被并接的接点短接时,则认为继电器(接触器)不动作(不励磁)。
例如:开关分闸回路,当开关处于合位,分闸线圈的正极端串接有合位继电器(电阻大),则认为其不动作。
当保护跳闸接点闭合,将线圈直接接到电源正极时,则认为分闸线圈动作。
对于电流型(如跳闸回路的防跳跃继电器),当线圈的两端通过若干个继电器的接点或电阻较小的线圈与分别电源的正、负极贯通,则认为继电器(接触器)动作(励磁)。
电气二次图纸识图与标号知识1.1 图形符号的意义按《变电站值班员》一书后的图形符号,记忆常见符号:常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。
1D、2D、3D等屏、柜或端子箱内端子排上的端子符号,1n、2n、1-1n等为各装置的端子。
1.2二次回路的标号及标号的规律为便于安装、运行和维护,在二次回路的所有设备之间的连线都要进行标号,这就是二次回路标号。
标号一般采用数字或数字和文字的组合,它表明了回路的性质和用途。
在图纸展开图的每个元件(触点、线圈、端子排的端子等)之间的线段都标号(常叫回路编号),回路标号通常能表明该回路的用途。
在屏柜或端子箱的端子排的端子接线头处均有回路标号(保护人员称为端子黑头上),此处的回路标号与图纸展开图的回路标号对应。
在同一个间隔,回路标号相同的端子、引线在电气上连接的电阻为零,即互相之间用导线连接。
熟记下列常用的回路标号:1:控制回路电源的正极。
如主变有三侧开关,则三侧开关的控制回路电源的正极分别为101、201、301。
2:控制回路电源的正极。
701:信号回路电源的正极。
702:信号回路电源的正极。
A4XX、B4XX、C4XX、N4XX:为CT二次电流回路的A、B、C、N相。
特点为标号以4开头。
A6XX、B6XX、C6XX、N6XX:为CT二次电压回路的A、B、C、N相。
特点为标号以6开头。
其中A630、B630、C630为Ⅰ母电压,其中A640、B640、C640为Ⅱ母电压。
如本站有多个电压等级,则在630和640后增写Ⅰ、Ⅱ、Ⅲ,分别表示本站高压、中压、低压的母线电压回路。
901、902、903…..或J901、J902、J903、…..等为信号回路。
7、37、107、137,3、33、133、233一般为开关控制回路的跳闸或合闸回路。
1、二次回路标号的基本原则是什么?回路标号的基本原则是:凡是各设备间要用控制电缆经端子进行联系的,都要按回路编号的原则进行标号。
1二次原理图的识别1、电气一次设备和一次回路与电气二次设备和二次回路一次设备是指直接生产、输送和分配电能的高压电气设备。
它包括发电机、变压器断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等。
由一次设备相互连接,构成发电、输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。
二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
如熔断器、控制开关、继电器、控制电缆等。
由二次设备相互连接,构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
连接保护装置的二次回路主要有以下几种:(1)从电流互感器、电压互感器二次侧端子开始到有关继电保护装置的二次回路(对多油断路器或变压器等套管互感器,自端子箱开始)。
(2)从继电保护直流分路熔丝开始到有关保护装置的二次回路。
(3)从保护装置到控制屏和中央信号屏间的直流回路。
(4)继电保护装置出口端子排到断路器操作箱端子排的跳、合闸回路。
2、二次电路图二次电路图是用来详细表示二次设备及其连接的原理性电路图。
它的用途是详细理解二次电路和设备的作用原理;为测试和寻找故障提供信息;用作编制二次接线图的依据。
二次电路图中的元件和设备的布置位置可不符合实际布置位置,元件和设备都应用国家统—规定的图形符号表示,需要时还可用简化外形来表示。
图形符号的旁边应标注项目代号,一般标注项目种类代号。
项目种类代号用一个英文字母或两个英文字设表示,在字母前加前缀“一”,在不致引起混淆的情况下.前缀“一”可以省略,本章二次电路图中均将前缀“一”省略。
二次电路图常用的图形符号如表l0—l所示,常用的项目种类代号如表10—2所示。
为了区别同类的不同设备,可在字母后加数字,如K1、K2等。
为了区别同一设备同类的不同部件,如一个继电器有几对触点,第一对触点可用K1.1表示,第二对触点可用K1.2表示。
如何看懂二次回路图?69页PPT分享给大家,打印什么是一次电路?什么是二次电路?首先,我们要知道发电厂和变电所的电气设备分为一次设备和二次设备。
一次设备是构成电力系统的主体,它是直接生产、输送和分配电能的高电压,大电流的设备。
又称主设备。
包括发电机、电力变压器、断路器、隔离开关、输电线路,母线,电流互感器,电压互感器和避雷器等。
一次接线又称电气主接线,主接线是将一次设备按照一定的功能要求,互相连接而成的电路。
二次设备是指对一次设备进行监察,控制,测量,调整和保护的低压设备,又称辅助设备,它包括控制,信号,测量监察,同期,继电保护装置。
安全自动装置和操作电源等设备。
二次电路的组成二次电路对一次设备的工作进行监视、控制、测量、调节和保护。
它的特殊作用决定了它所采用的保护原件不同。
二次电路所配置的仪器如:测量仪表、继电器、控制和信号元件,自动装置、继电保护装置、电流、电压互感器等,按一定的要求连接在一起所构成电气回路。
二次回路的分类A、按电源性质分:交流电流回路:由电流互感器(CT)二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
交流电压回路:由电压互感器(PT)二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路:使用所变输出经变压、整流后的直流电源。
蓄电池---适用于大、中型变、配电所,投资成本高,占地面积大。
B、按用途区分:测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。
操动回路:包括从操动(作)电源到断路器分、合闸线圈之间的所有有关元件,如:熔断器、控制开关、中间继电器的触点和线圈、接线端子等。
信号回路:包括光字牌回路、音响回路(警铃、电笛),是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
二次回路识图表明二次回路的图称为二次回路图。
二次回路以国家规定的通用图形符号和文字符号表示二次设备的互相连接关系。
