• 处理方法
检查继电保护装置软件、定值设置，消除软件故障或重新设定定值。
故障类型2
继电保护装置拒动
• 原因
继电保护装置硬件故障或外部信号干扰，导致拒动作。
• 处理方法
检查继电保护装置硬件、外部信号情况，消除硬件故障或采取抗干扰措施。
THANK YOU.
隔离开关控制回路
隔离开关控制回路概述
隔离开关控制回路是变电站中用于控制隔离开关的分合及状态显示的重要回路。
隔离开关控制回路的组成
隔离开关控制回路主要由操作机构、控制器、电动机、限位开关、接触器等元件组成。
隔离开关控制回路的原理
当合闸信号发出后，电动机启动，通过齿轮和丝杆传动，将隔离开关合闸，同时限位开关动作，切断电动机电源。当分闸信号发出后，电动机反向启动，通过齿轮和丝杆传动，将隔离开关分闸，同时限位开关动作，切断电动机电源。
重点
在介绍一次二次回路的基本概念和原理的基础上，重点讲解发电厂电气设备一次二次回路的组成和分类，以及各种一次二次回路的优缺点和应用场景。同时，针对发电厂电气设备的常见故障和检修方法进行详细介绍。
02
发电机一次回路
发电机定子接线
总结词
发电机定子接线是发电机的重要部分，它的主要作用是引出三相交流电，以供使用。
04
发电厂继电保护回路
变压器保护回路
瓦斯保护
利用变压器内部故障时产生的气体进行保护。
差动保护
通过比较变压器两侧电流的差值来保护变压器。
过电流保护
当变压器外部短路时，通过检测电流大小来保护变压器。
高压电动机保护回路
启动/停止控制回路
通过接触器和断路器对电动机进行启动和停止操作。

培训资料一次设备二次设备ppt课件

▪ 高压断路器是变电站主要的电力控制设备，当系统正常运行时，它能切断和接通线路及各种电气设备的空载和负载电流；当系统发生故障时，它和继电保护配合，能迅速切断故障电流，以防止扩大事故范围。因此，高压断路器工作的好坏，直接影响到电力系统的安全运行。目前，我国无人值班变电站最常用的两种高压断路器是SF6断路器和真空断路器。
第四节变电站的互感器
▪ 互感器是按比例变换电压互感器（简称CT，文字符号为TA）或电流互感器（简称PT，文字符号为TV）的设备。互感器的功能是将高电压或大电流按比例变换成标准低电压或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化；互感器还可用来隔开高电压系统，以保证人身和设备的安全。本节就无人值班变电站的互感器的工作原理、接线方式以及其新技术进行介绍和分析。
▪
故越级，扩大事故范围；如储能电机损坏，
3）导电回路：与灭弧室的动端及静端连接构成电流通道。
则真空开关无法实现分合闸。
▪ 4）传动机构：把操动机构的运动
▪ 3.4 处理方法 ▪ （1）调整行程开关位置，实现电机准
传输至灭弧室，实现灭弧室的合、分闸操作。
确断电；
▪ 5）绝缘支撑：绝缘支持件将各功
（1）真空断路器功能部件 ▪ 真空断路器按其结构的功能可分为
六个部分：
▪ （3）行程开关损坏，储能电机不能停 ▪ 1）支架：安装各功能组件的架体。
止运转。 ▪ 3.3 故障危害
▪ 2）真空灭弧室：实现电路的关合与开断功能的熄弧元件。
▪
在合闸储能不到位的情况下，若线路发生事故，而断路器拒分闸，将会导致事
▪ 1、真空断路器 ▪ 真空断路器是指触头在真空中关合、

电气一次、二次设备简要论述

(五)按铁芯形式分： (1)芯式变压器：用于高压的电力变压器。 (2)非晶合金变压器：非晶合金铁芯变压器是用新型
导磁材料，空载电流下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。
(3)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。
变压器
变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。
变压器的功能主要有：电压变换，电流变换，阻抗变换，隔离，稳压（磁饱和变压器)自耦变压器，高压变压器（干式和油浸式）等，变压器常用的铁芯形状一般有E 型和C型铁芯，XED型，ED型CD型。
如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通φ2，φ2的方向与 φ1相反，起了互相抵消的作用，使铁芯中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。当次级负载电流加大时I1增加，φ1也增加，并且φ1 增加部分正好补充了被φ2所抵消的那部分磁通，以保持铁芯里总磁通量不变。如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。变压器能根据需要通过改变次级线圈的圈数而改变次级电压，但是不能改变允许负载消耗的功率。
发电机的类型
由于一次能源形态的不同，可以制成不同的发电机。利用水利资源和水轮机配合，可以制成水轮发电机；由于水库容量和水头落差高低不同，可以制成容量和转速各异的水轮发电机。利用煤、石油等资源，和锅炉，涡轮蒸汽机配合，可以制成汽轮发电机，这种发电机多为高速电机(3000rpm)。此外还有利用风能、原子能、地热、潮汐等能量的各类发电机。此外，由于发电机工作原理不同又分作直流发电机，异步发电机和同步发电机。目前在广泛使用的大型发电机都是同步发电机。

电力系统一次二次设备 PPT

常见一次设备
组成部件
外接地分接开关
常见一次设备
电力变压器分类
按电压等级分： 1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10K V,6KV等 ②按绝缘散热介质分：干式变压器，油浸式变压器，其中干式变压器又分为：SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。 ③按铁芯结构材质分:硅钢叠片变压器，硅钢卷铁芯变压器，非晶合金铁芯变压器。 ④按设计节能序列分:SJ,S7,S9,S11,S13,S15。
系统概述
• (2)室内变电站。室内变电站的主要设备均放在室内，减少了总占地面积，但建筑费用较高，适宜市区居民密集地区，或位于海岸、盐湖、化工厂及其他空气污秽等级较高的地区。
系统概述
• (3)地下变电站。在人口和工业高度集中的大城市，由于城市用电量大，建筑物密集，将变电站设置在城市大建筑物、道路、公园的地下，可以减少占地，尤其随着城市电网改造的发展，位于城区的变电站乃至大型枢纽变电站将更多的采取地下变电站。这种变电站多数为无人值班变电站。
，大多数的变电站是降压变电站。
一次设备
一次系统概述
• 一次设备：直接生产、转换、分配电能的设备。
1 生产和转换电能的设备：同步发电机，变压器，电动机 2 开关电器：断路器，隔离开关，熔断器 3 限流电器：串联电抗器 4 载流导体：母线，架空线和电缆 5 补偿设备：调相机，电力电容器，消弧线圈，并联电抗器 6 互感器 7 防御过电压设备：避雷线，避雷器，避雷针 8 绝缘子 9 接地装置
系统概述
变电站
系统概述
• 变电站的种类 • 变电站的分类有如下几种：
1．按照变电站在电力系统中的地位和作用可划分为4类： (1)系统枢纽变电站。枢纽变电站位于电力系统的枢纽点，它的电压是系统最高输电电压，目前电压等级有220kV、330kV（仅西北电网）和500kV，枢纽变电站连成环网，全站停电后，将引起系统解列，甚至整个系统瘫痪，因此刑枢纽变电站的可靠性要求较高。枢纽变电站主变压器容量大，供电范围广． (2)地区一次变电站。地区一次变电站位于地区网络的枢纽点，是与输电主网相连的地区受电端变电站，任务是直接从主网受电，向本供电区域供电。全站停电后，可引起地区电网瓦解，影响整个区域供电。电压等级一般采用220kV或330kV。地区一次变电站主变压器容量较大，出线回路数较多，对供电的可靠性要求也比较高。 (3)地区二次变电站。地区二次变电站由地区一次变电站受电，直接向本地区负荷供电，供电范围小，主变压器容量与台数根据电力负荷而定。全站停电后，只有本地区中断供电。 (4)终端变电站。终端变电站在输电线路终端，接近负荷点，经降压后直接向用户供电，全站停电后，只是终端用户停电。

一次设备讲义-图文

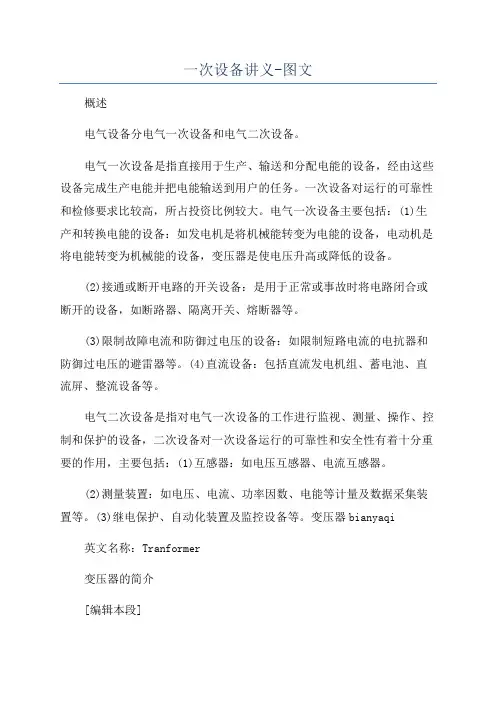

一次设备讲义-图文概述电气设备分电气一次设备和电气二次设备。

电气一次设备是指直接用于生产、输送和分配电能的设备，经由这些设备完成生产电能并把电能输送到用户的任务。

一次设备对运行的可靠性和检修要求比较高，所占投资比例较大。

电气一次设备主要包括：(1)生产和转换电能的设备：如发电机是将机械能转变为电能的设备，电动机是将电能转变为机械能的设备，变压器是使电压升高或降低的设备。

(2)接通或断开电路的开关设备：是用于正常或事故时将电路闭合或断开的设备，如断路器、隔离开关、熔断器等。

(3)限制故障电流和防御过电压的设备：如限制短路电流的电抗器和防御过电压的避雷器等。

(4)直流设备：包括直流发电机组、蓄电池、直流屏、整流设备等。

电气二次设备是指对电气一次设备的工作进行监视、测量、操作、控制和保护的设备，二次设备对一次设备运行的可靠性和安全性有着十分重要的作用，主要包括：(1)互感器：如电压互感器、电流互感器。

(2)测量装置：如电压、电流、功率因数、电能等计量及数据采集装置等。

(3)继电保护、自动化装置及监控设备等。

变压器bianyaqi 英文名称：Tranformer变压器的简介[编辑本段]变压器几乎在所有的电子产品中都要用到，它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。

变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁芯形状一般有E型和C型铁芯。

变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

一般指连接交流电源的线圈称之为「一次线圈」(Primarycoil);而跨于此线圈的电压称之为「一次电压.」。

在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈问的「匝数比」所决定的。

500kV变电站一次二次设备介绍(电力系统新手必学)ppt课件

高阻抗差动用于自耦变时的基本接线 a. 在主变外部故障时，不致因流变的饱和而误动作； b. 在主变内部故障时，能在流变饱和前抢先动作。
12
3、距离保护作用：延时动作，高、中压侧相对地，相间接地故
障时起后备保护作用；也可作为母线保护的后备。 a. 阻抗一段不用； b. 阻抗二段为方向阻抗继电器构成； c. 阻抗三段为全阻抗继电器构成。
流回路：500kV一个半开关的主接线，线路所有的电流量保护均为和电流接线。 4、近期的一般500kV变电站主变保护的电压、电流回路：（强调和电流接线的特点）。
3
5、闸刀可切断母线环流（三串及以上） 6、线路采用三相CVT，母线采用单相CVT。线路三相CVT的第一组副边线圈：线路第一主保护
或后备保护；线路三相CVT的第二组副边线圈：线路第二主保护
间段（有低压开关的情况下） 8、中性点电压偏移保护低压侧一点接地时的监视作用，动作于信号。 9、短线保护 10、开关失灵保护
18
二、非电气量保护 1、瓦斯保护，轻、重瓦斯（主绕组、调压绕组各有
一套） 2、压力释放（主绕组、调压绕组各有一套） 3、冷却器全停 4、油位越限 5、油温过高
19
三、大差动保护基本工作原理介绍 1、用于自耦变的大差动保护的基本接线正常运行时，主变三侧负荷的平衡情况辅助流变的作用（例如，某站用于大差动保护的原
23
四、高阻抗差动保护基本工作原理介绍 1、高阻抗差动用在自耦变时的简化接线 CT变比为：高压侧2500/1A，2500/1A；中
压侧2500/1A；中性点处2500/1A试分析主变高阻抗差动保护为何不必考虑躲过励磁涌流的原因 2、几种情况分析外部故障，CT不饱和：
因为CT没有饱和，存在I2=I1+I3的关系，故此

发电厂电气一次系统简单介绍ppt课件

完整编辑ppt
15
三、发电机及辅助系统
完整编辑ppt
16
三、发电机及辅助系统
完整编辑ppt
17
三、发电机及辅助系统
完整编辑ppt
18
三、发电机及辅助系统
完整编辑ppt
19
三、发电机及辅助系统
完整编辑ppt
20
三、发电机及辅助系统
发电机运行时，其内部产生的各种损耗会转化为热能，引起发电机发热。尤其是大型汽轮发电机，因其结构细长，中部热量不易散发，发热问题更显得严重。如果发电机温度过高，会直接影响绝缘的使用寿命，因此冷却对于大型汽轮发电机是非常重要的问题。定子绕组采用水内冷，转子绕组采用氢内冷，定子铁心和其他构件为氢冷的发电机。发电机内的氢气在发电机的两端风扇的驱动下，以闭式循环方式在发电机内部作强制循环流动，使发电机的铁芯和转子绕组得到冷却。其间，氢气流经位于发电机四角处的四个氢气冷却器，经氢气冷却器冷却后的氢气又重新进入铁芯和转子绕组作反复循环。氢气冷却器的冷却水来自闭式循环冷却水系统。
完整编辑ppt
25
五、厂用电系统
大部分电厂为保证系统工作可靠性，重要的辅机（ Ⅰ类负荷）成对配置。为了适应辅机的配置方式，同时提高自身的可靠性，厂用电系统通常采用单母线分段接线。机组10KV母线的电源有两路：高厂变作为机组正常运行时的工作电源，启备变作为机组启动过程中和停运检修期间的备用电源。10KV母线电源的切换通过快切装置实现。
完整编辑ppt
22
四、励磁系统
励磁系统的主要作用有： 1）根据发电机负荷的变化相应的调节励磁电流，以维持机端电压为给定值； 2）控制并列运行各发电机间无功功率分配； 3）提高发电机并列运行的静态稳定性； 4）提高发电机并列运行的暂态稳定性； 5）在发电机内部出现故障时，进行灭磁，以减小故障损失程度； 6）根据运行要求对发电机实行最大励磁限制及最小励磁限制。

《电气二次系统》PPT课件

SA顺时针旋转45°置于“合闸”位置。SA的5-8通，使合闸接触器KM动作，合闸线圈YO通电，断路器合闸。绿灯熄灭，红灯亮。
当松开SA后，SA自动回到“合闸后”位置，13-16通，红灯发平光，表明断路器手动合闸，同时表明跳闸回路完好及控制回路的熔断器１FU和２FU完好。
②手动跳闸控制开关SA逆时I 针m 旋转9N 0°置a 于“o 预g 备跳闸e ”位置，1314接通闪光母线，使红灯HR发出闪光。
2、二次设备：对一次设备进行测量、监视和操作控制的设备。如：继电器、仪表及自动装置等。
二次设备按一定要求连接在一起构成的电路称为二次接线或二次回路。
描述二次接线的图称为二次回路图。
一、二次回路经常分为以下回路：
1、控制回路 2、信号回路 3、测量与检测回路 4、继电保护和自动装置回路 5、为保证二次回路的用电，还有相应的操作电源回路等。
4. 中央信号装置在发出音响信号后，应能手动或自动复归（解除）I 音m 响，N 而灯a 光o 信g 号及其e 它指示信号应保持到消除故障为止；
5. 所有有人值班的变电所都应在控制室内安装中央信号装置；
6. 中央信号一般采用重复动作的信号装置。
二、中央事故信号回路
按事故音响信号的动作特性分为不能重复动作和能重复动作两类；按复归方法分为就地复归和中央复归。
开关合闸的操作顺序：
（1）合闸预备合闸合闸合闸后（2）跳闸预备跳闸跳闸跳闸后
(2) LW2型控制开关触点图表
共有 “跳闸后”、“预备合闸”、“合闸”、“合闸后”、“预备跳闸”、“跳闸”6个位置，其中“跳闸后”和“合闸后”为固定位置，其它为操作时的过渡位置。
三、断路器控制回路与信号回路及操作

电力系统一次设备介绍PPT课件

• 呼吸器内装有吸附剂硅胶，气体流过呼吸器时，硅胶吸收空气中的水分和杂质，以保持绝缘油的良好性能。
为了显示硅胶受潮
情况，一般采用变色硅胶。变色硅胶原理是利用二氯化钴（CoCL2）所含结晶水数量不同而有几种不同颜色做成，二氯化钴含六个分子结晶水时，呈粉红色；含有两个分子结晶水时呈紫红色；不含结晶水时呈蓝色。
材料完成。
• 多油断路器对地绝缘以及其它的绝缘材料用的仍是绝缘油。
• 少油断路器的特点：重量轻、体积小、节约油以及钢材、价格低，但不能频繁操作，主要用于6～ 35KV的室内配电装置。
• 多油断路器的特点：结构简单、工艺要求低，但体积大、用钢材和绝缘油都比较多、检修工作量大、且易发生爆炸和火灾现象，一般情况下不采用。
• 绝缘。变压器油具有比空气高得多的绝缘强度，绝缘材料浸在油中，不仅可提高绝缘强度，而且还可免受潮气的侵蚀。
• 散热。变压器油的比热大，常用作冷却剂，变压器运行时产生的热量使靠近铁芯和绕组的油受热膨胀上升，通过油的上下对流，热量通过散热器散出，保证变压器正常运行。
• 消弧。在油断路器和变压器的有载调压开关上，触头切换时会产生电弧，由于变压器油导热性能好，且在电弧的高温作用下能分触了大量气体，产生较大压力，从而提高了介质的灭弧性能，使电弧很快熄灭。
• 母线按结构分为硬母线和软母线。
二、变压器
1、电力变压器的用途 • 变压器是一种把电压和电流转变成另一
种（或几种）同频率的不同电压电流的电气设备。
• 变压器是电力系统中数量极多且地位十分重要的电气设备。其功能是将电力系统中的电能电压升高或降低，以利于电能的合理输送、分配。
由于制造上的困难，发电机电压不可能很高（目前在20KV以下），所以在发电厂中要用

发电厂电气设备课件一次二次回路讲解

2023-11-11contents •一次回路•二次回路•发电机回路•变压器回路•高压配电装置回路•二次回路的维护和检修目录01一次回路一次回路是指发电厂中的主电路，它包括电源、开关、导线、保护设备、负载等组成部分。

发电厂中的一次回路主要是用来传输电能，将发电机产生的电能输送到各个用电设备上。

一次回路的定义和组成一次回路中还包括一些控制和保护装置，如继电器、接触器、熔断器等。

这些装置能够对电力系统进行控制和保护，如过载保护、短路保护、欠压保护等。

一次回路中的控制和保护装置VS02二次回路二次回路的定义和组成定义二次回路是指对一次设备进行控制、调节、保护、测量的电源及控制回路。

它包括电源、开关、熔断器、继电保护、测量、控制等设备及连接导线。

组成二次回路一般由电源、开关、负载、保护和测量等部分组成。

测量仪表和信号装置测量仪表信号装置控制和保护装置控制装置保护装置操作电源系统操作电源电源系统03发电机回路发电机主回路过压保护是用于保护发电机免受过高电压的损坏，它可以在电压超过设定值时切断电流，防止发电机和其他设备受到损坏。

04变压器回路一次绕组二次绕组铁芯绝缘套管变压器主回路调压开关测量仪表用于监测二次绕组的输出电压和电流。

测量仪表保护装置01020305高压配电装置回路高压配电装置主回路连接电源与配电系统，控制电能的输入。

高压进线开关母线馈线开关隔离刀闸分配电能，将电能传递到各个馈线回路。

控制各馈线的通断，提供电能给用电设备。

用于隔离电源与负载，确保设备维护和检修时的安全。

继电保护装置提供控制回路的电源，确保设备的正常运行。

操作电源控制柜测量仪表01020403显示配电系统的运行参数，如电压、电流、频率等。

监测配电系统的运行状态，保护设备和线路的安全。

集成配电设备的控制回路，实现远程控制和监测。

过载保护防止设备过载运行，保护设备和线路不受到损坏。

短路保护在发生短路故障时，迅速切断电源，防止事故扩大。

电力系统一次二次设备PPT课件

，大多数的变电站是降压变电站。
一次设备
一次系统概述
• 一次设备：直接生产、转换、分配电能的设备。
1 生产和转换电能的设备：同步发电机，变压器，电动机 2 开关电器：断路器，隔离开关，熔断器 3 限流电器：串联电抗器 4 载流导体：母线，架空线和电缆 5 补偿设备：调相机，电力电容器，消弧线圈，并联电抗器 6 互感器 7 防御过电压设备：避雷线，避雷器，避雷针 8 绝缘子 9 接地装置
在额定容量下长期连续运行。强迫风冷时，变压器输出容
量可提高50%。适用于断续过负荷运行，或应急事故过负
荷运行;由于过负荷时负载损耗和阻抗电压增幅较大，处
于非经济运行状态，故不应使其处于长时间连续过负荷运
行。
常见一次设备
• 在欧美等发达国家中，它已占到配变的 40~50%。在我国，约占到50%左右。从产量上来看，我国自1989年第二次城网改造会议之后，干式变压器的产量有了显著的增长，从20世纪90年代起，每年大致以 20%左右的速度递增
能信号温控系统，可自动检测和巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置; • 7.体积小，重量轻，占地空间少，安装费用低。
一次设备
• (1)节能低噪:低损耗硅钢片，阶梯步迭铁心接缝，箔式绕组结构，噪声研究的深入，环境保护要求，计算机优化设计等新材料、新工艺、新技术的引入及其发展，将使未来的干式变压器更加节能、更加宁静。然而，对于单纯靠材料的投入来降低铁损或铜损，我们认为是不可取的。
弃物气化发电、垃圾焚烧发电、垃圾填埋气发电、沼气发电。
系统概述
电力系统
——由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。
动力系统
汽轮机
