《电气二次回路》课件

《电气二次回路》课件
详细描述
变电站二次回路主要包括电流、电压、功率等测量回路，以及控制、信号、保护等回路 。通过二次回路，可以监测一次设备的运行状态，控制一次设备的运行方式，实现故障
定位和切除，保障电力系统的安全稳定运行。
发电机二次回路
总结词
发电机二次回路用于控制和监测发电机 的运行状态，保障发电机的安全稳定运 行。
详细描述
高压电动机二次回路主要包括启动、调速、 保护等回路。通过二次回路，可以控制高压 电动机的启动和调速，实现高压电动机的无 功调节和有功控制；同时，还可以监测高压 电动机的运行状态，实现高压电动机的故障 定位和切除，保障高压电动机的安全稳定运 行。
低压配电屏二次回路
总结词
低压配电屏二次回路用于控制和监测低压配 电屏的运行状态，保障低压配电屏的安全稳 定运行。
与一次回路的关系
联系
电气二次回路与一次回路是相互关联的，二次回路通过控制 和调节一次设备的运行状态，实现对电力系统的控制和调节 。
区别
电气二次回路的工作电压较低，通常为直流或交流100V以下 ，而一次回路的工作电压较高，一般为高压或超高压。此外 ，电气二次回路主要用于控制和调节，而一次回路主要用于 输电和配电。
测量接线的分类
根据测量参数的不同，测量 接线可分为电流测量接线、 电压测量接线、温度测量接 线等。
测量接线的特点
测量接线具有测量精度高、 稳定性好、可靠性高等优点 ，广泛应用于各种工业自动 化控制系统中。
保护接线
保护接线的原理
通过保护装置和继电器等元件，实现对一 次设备的过流保护、过压保护、欠压保护
作用
电气二次回路在电力系统运行中起到至关重要的作用，它能够实现对一次设备 的远程控制、调节、保护和监测，保障电力系统的安全、稳定和经济运行。

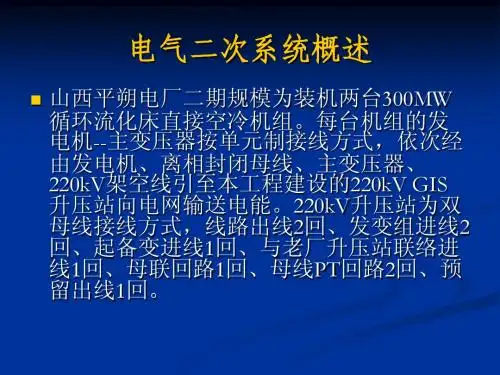

电气二次讲课

电气二次讲课

ECS系统介绍

发变组保护、起备变保护、故障录波器、厂用变压器、 馈线断路器等不参与大联锁的设备指令及信号全部通过 通讯接入FECS，部分信号通过通讯接入DCS。参与保护 联锁的信号仍然通过硬接线接入DCS。

厂用电微机监控管理系统ECS由#3、#4机及公 用系统组成，公用系统同时向#3、#4系统传送 数据。#3、#4机分别组成各自的厂用电微机监 控管理系统ECS，系统采用分层分布式的系统结 构。整个系统分站控层、通讯管理层、间隔层 三层，自上而下采用双网冗余结构，站控层、 通讯管理层设备冗余配置。
励磁系统介绍
励磁系统作用 一部分用于向发电机的磁场绕组提供直流电流，以建立直流磁场，通 常称作励磁功率输出部分（或称励磁功率单元）。 另一部分用于在正常运行或发生故障时调节励磁电流，以满足安全运 行的需要，通常称作励磁控制部分（或称励磁控制单元或励磁调节 器）。 在电力系统的运行中，同步发电机的励磁控制系统起着重要的作用， 它不仅控制发电机的端电压，而且还控制发电机无功功率、功率因数 和电流等参数。 在电力系统正常运行的情况下，维持发电机或系统的电压水平； 合理分配发电机间的无功负荷；提高电力系统的静态稳定性和动态稳 定性，
失步解列压频控制介绍为了保证机组的安全，每回线路装设一套 失步解列压频控制装置。两套装置共组一 面柜，型号为:PRC93E-02，柜内包括： RCS-993E失步解列压频控制装置两台； 每回线路振荡时，将机组动作于全停。
发变组保护介绍

发电机主要由定子和转子两部分构成。在定子与转子间留 有适当的间隙，通常将该间隙称作为气隙。在定子铁芯
220KV线路保护介绍
220KV线路保护 至朔州变电站的两回220kV线路保护采用两套光纤电流差 动保护，均具有相间距离及接地距离、零序电流保护后备 功能，其通道方式均采用复用2M方式连接。采用南京南 瑞RSC-931 线路保护和北京四方生产的CSC-103D线路保护 光纤差动保护 差动元件直接比较两侧电气量判断故障 通过通道交换两侧电流量的波形（采样点）和相量，通 道将两侧交流回路联系起来

《电气二次系统》课件

《电气二次系统》课件

总结词
用于控制电气设备运行的系统
详细描述
控制系统是实现电气设备远程控制的关键环节，通过接收控制信号，对电气设备进行启动、停止、调节等操作，以实现电力系统的稳定运行。
用于传输信号和信息的系统
总结词
信号系统是电气二次系统中用于传输信号和信息的网络，通过信号的传输和处理，实现对电力系统的监视和控制，保障电力系统的安全稳定运行。
总结词
智能二次设备采用模块化设计，便于维护和升级，同时降低能耗和减少排放，符合绿色环保的发展趋势。
总结词
网络化二次系统是利用通信技术将电气二次系统的各个设备连接起来，实现信息共享和远程控制。
详细描述
网络化二次系统通过高速数据传输网络，将各个设备的数据进行实时采集和处理，实现远程监控、故障诊断和优化控制等功能。这有助于提高系统的可靠性和响应速度，降低运营成本。
详细描述
总结词
为电气设备提供电源的系统
详细描述
电源系统是电气二次系统中为电气设备提供电源的装置，包括直流电源和交流电源两种类型，为电力系统的稳定运行提供可靠的能源保障。
电气二次系统设计
CATALOGUE
03
遵循国家相关标准和规范，确保电气二次系统的安全、可靠、经济和环保。
总结词
设计原则
设计流程
根据电力系统需求，遵循国家相关标准和规范，确保电气二次系统的安全、可靠、经济和环保。
需求分析、方案设计、详细设计、施工图设计、设计审查与优化。
03
02
01
03
设备配置
根据系统拓扑结构和功能需求，合理配置设备的数量、位置和接线方式。
01
总结词
根据系统需求和设备性能参数，选择合适的设备型号和配置。
02

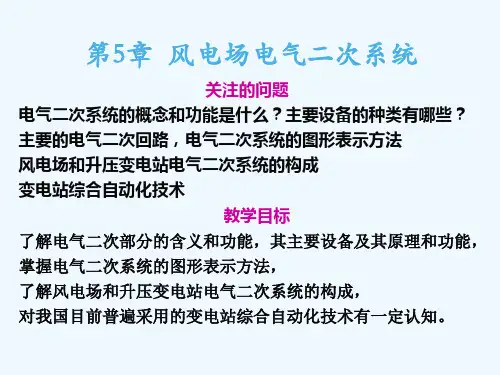

第5章风电场电气二次系统ppt课件

第5章风电场电气二次系统ppt课件
在电气二次部分，接触器常用于断路器的合闸，其线圈接于断 路器的操作回路，触点接入合闸回路，用以分合较大的合闸电 流。
§5.2.1 接触器
断路器辅助触点不同于继电器触点，它是位置触点，联动于断 路器位置的变化，当断路器处于分位时，常开触点为分、常闭 触点为合，断路器分闸时则刚好相反。
为了显示断路器的当前状态，在电动合闸回路和电动分闸回路 中并联有红绿灯指示回路。
§5.1.1继电器的结构和原理
在电路中，继电器控制逻辑的实现依赖于其自身结构，即线 圈和触点的基本设计。
传统的电磁型继电器由线圈、触点以及它们的接线端子和可
动铁片、复位弹簧组成。 当继电器线圈带电后，继电器触点在
可动铁片 可动铁片的带动下位置发生变化，这
线线圈
是线圈中流过电流所产生的电磁力吸
端子
圈 端
在电力系统中常用红灯表示断路器处于合闸位置，绿灯表示断 路器处于分闸位置； 但电路连接中，却是绿灯串联高电阻接入合闸回路，而红灯串 联高电阻接入分闸回路。
§5.2.1 接触器
+
-
FU1
FU2
QF
QF
SB1
12 KM
LD R SB2
QF 34
YT
HD R + FU3 KM YC
KM FU4 -
控制小母 熔线 断器
电动合闸回路
绿灯指示 回路
电动跳闸回路
红灯指示 回路
合闸回路
SB1和断路器QF常闭辅助触点（1、2之间）、合闸接触器 KM的线圈形成合闸回路；SB2和断路器QF常开辅助触点（3、 4之间）、跳闸线圈YT形成跳闸回路。
§5.2.1 接触器
当断路器QF为分闸状态时，其常开辅助触点为分位（3、4之 间），常闭辅助触点为合位（1、2之间）。绿灯由于带有电 压发出平光，指示断路器当前处于分闸位置。

变电站二次系统介绍ppt课件

变电站二次系统介绍ppt课件
❖ 10、最大需量电能表、多费率电能表的准确度等 级，可按所接入回路所采用 的电能表准确度等级确 定
中国·成都
Chengdu · China
变电站直流系统
六、变电站直流系统
❖ 1、220V及110V直流系统应该采用蓄电池 组，48V及以下的直流系统可采用蓄电池组， 也可以由220V或110V用直流电源变换器获得
中国·成都
Chengdu · China
变电站控制系统
❖ 2、断路器采用灯光接线时，应采用双 灯监视，红灯监视合闸，绿灯监视跳闸
❖ 3、在主控室控制断路器时，应同时启 用音响报警系统
❖ 4、断路器的防跳回路，一般采用电流 启动，电压自保持的防跳接线
电流启动防跳继电器的时间，不应 大于跳闸脉冲发出到断路器跳开的时间
一、什么是变电站二次系统
❖ 二次设备按照一定的规则连接起来以实现某种 技术要求的电气回路称为二次回路
❖ 二次设备通过电压互感器和电流互感器与一次 设备取得电的联系。二次设备是对一次设备进行控 制、调节、保护和监测的设备，它包括控制器具、 继电保护和自动装置、测量仪表、信号器具等
中国·成都
Chengdu · China
Chengdu · China
变电站测量系统
❖ 对于一般的频率测量，宜采用测量范围 为45～55Hz的指针式频率表，其 测量基本误 差的绝对值不应大于0.25Hz；监视电力系统 频率变化的频率表，应采 用测量范围为45～ 55Hz的数字频率表，其测量基本误差的绝对 值不应大于 0.02Hz
中国·成都
五、变电站计量系统
❖ 1、电能计量装置应满足发电、供电、用电三方 面准确计量的要求， 以作为考核电力系统技术经济
指标和合理计费的依据

电气二次系统简介ppt课件

电气二次系统简介ppt课件

20.04.2020
.
4
1.1 控制系统
• 控制系统的作用：对变电站的开关设备进行就地 或远方跳、合闸操作，以满足改变主系统运行方
式及处理故障的要求。
• 控制系统的构成:由控制器具(装置)、控制对象及 控制网络构成。
• 在实现了综合自动化的变电站中，控制系统控制 方式包括远方控制和就地控制。
• 远方控制有变电站端控制和调度(或集控中心)端 控制方式。
20.04.2020
.
14
20.04.2020
.
15
2.2 布置图
• 布置图是以整体规化和有关原理图为依据，满足 二次接线设计的有关规定所绘制的图纸。
• 常用的有控制室平面布置图，控制屏、保护屏面 布置图，控制室、配电室小母线布置图等。
20.04.2020
.
16
20.04.2020
.
17
2.3 安装接线图
.
20
20.04.2020
.
21
3 互感器
• 作用 （1）变换作用 （2）电气隔离作用 （3）二次标准化
20.04.2020
.
22
3.1 电压互感器二次回路
3.1.1 对电压互感器二次回路的要求
• 接线方式应满足测量仪表、远动装置、继电保护 和自动装置等的具体要求。
• 应有一个可靠的安全接地点。 • 应设置短路保护。 • 应有防止从二次回路向一次回路反馈电压的措施。 • 对于双母线上的电压互感器，应有可靠的二次切
20.04.2020
.
8
1.4 继电保护及自动装置系统
• 作用：当电力系统发生故障时，能自动、快速、 有选择地切除故障设备，减小设备的损坏程度， 保证电力系统的稳定，增加供电的可靠性；及时 反映主设备的不正常工作状态，提示运行人员关 注和处理，保证主设备完好及系境的安全。

电力工程课件 电力系统继电保护(二次系统)

电力工程课件 电力系统继电保护(二次系统)

2019/10/7
12
继电保护装置的组成 继电保护装置是由若干个继电器组成的，如图所示，当线
路上发生短路时，起动用的电流继电器KA瞬时动作，使时间 继电器KT起动，KT经整定的一定时限后，接通信号继电器 KS和中间继电器KM，KM触头接通断路器QF的跳闸回路， 使断路器QF跳闸。
2019/10/7
13
三、对继电保护的基本要求
（1）选择性：保护装置动作时，仅将故障元件从电力系统中
切除，使停电范围尽量缩小，最大限度地保证系统中的非故障
部分继续运行。
k3 点 故 障
2019/10/7
QF6 动
图6-2 电力系统继电保护选择性说明图 作
14
（2）快速性（速动性）
保护装置在尽可能的条件下，应尽快地动作切除事故， 以减少对用电设备的影响，如果故障能在0.2s内切除，则一般 电动机就不会停转。迅速的动作还能减轻对系统的破坏程度， 减轻对元件的损害程度，减少用户在低电压下工作的时间和停 电时间，加速恢复正常运行的过程，提高系统的稳定性。
1.25
网中的零序电流保护
1.50
2019/10/7
17
6.2 常用保护继电器
2019/10/7
18
继电器是组成继电保护装置的基本元件。 根据继电器反应的物理量分，有电流继电器、电压继 电器、气体继电器等。 根据继电器的工作原理分，有电磁式、感应式等。 按其反应参量变化情况分，有过电流继电器、过电压 继电器、欠电压继电器等。 按其与一次电路的联系分，有一次式和二次式：一次 式继电器的线圈与一次电路直接相连，二次式继电器的 线圈连接在电流互感器或电压互感器的二次侧。高压系 统应用的的保护继电器一般都属于二次式继电器。

《电气二次系统》PPT课件

《电气二次系统》PPT课件
SA顺时针旋转45°置于“合闸”位置。SA的5-8通，使合闸 接触器KM动作，合闸线圈YO通电，断路器合闸。绿灯熄灭， 红灯亮。
当松开SA后，SA自动回到“合闸后”位置，13-16通，红 灯发平光，表明断路器手动合闸，同时表明 跳闸回路完好及 控制回路的熔断器１FU和２FU完好。
②手动跳闸 控制开关SA逆时I 针m 旋转9N 0°置a 于“o 预g 备跳闸e ”位置，1314接通闪光母线，使红灯HR发出闪光。
2、二次设备：对一次设备进行测量、监视和操作控 制的设备。 如：继电器、仪表及自动装置等。
二次设备按一定要求连接在一起构成的电路称为 二次接线或二次回路。
描述二次接线的图称为二次回路图。
一、二次回路经常分为以下回路：
1、控制回路 2、信号回路 3、测量与检测回路 4、继电保护和自动装置回路 5、为保证二次回路的用电，还有相应的操作电源 回路等。
4. 中央信号装置在发出音响信号后，应能手动或自 动复归（解除）I 音m 响，N 而灯a 光o 信g 号及其e 它指示信号 应保持到消除故障为止；
5. 所有有人值班的变电所都应在控制室内安装中央 信号装置；
6. 中央信号一般采用重复动作的信号装置。
二、中央事故信号回路
按事故音响信号的动作特性分为不能重复动作和能 重复动作两类；按复归方法分为就地复归和中央复 归。
开关合闸的操作顺序：
（1）合闸 预备合闸 合闸 合闸后 （2）跳闸 预备跳闸 跳闸 跳闸后
(2) LW2型控制开关触点图表
共有 “跳闸后”、“预备合闸”、“合闸”、“合 闸后”、“预备跳闸”、“跳闸”6个位置，其中“跳 闸后”和“合闸后”为固定位置，其它为操作时的过 渡位置。
三、断路器控制回路与信号回路及操作

电气二次系统PPT课件

电气二次系统PPT课件

.
1
4.1.1 控制方式与二次回路
1．控制方式
变电所和其他供电装置对高压一次电气设备的控制操作， 按执行地点不同，可以分为：
就地控制方式 在一次电气设备安装地点进行直接控制
距离控制方式 在主控制室内对变电所的一次电气设备 集中进行控制
远动控制方式 又称为遥控，即在远离变电所的调度端 对变电所的电气设备进行控制。已经实现远动化的供电 系统，往往是远动控制与距离控制的方式兼备
它包括直流电源和交流电源系统。其作用是供给上述
各回路工作电源。
.
5
4.1.2 原理接线图
原理接线图用来表示二次 设备中的检测仪表、控制 与信号、保护和自动装置 等的工作原理，使人们对 整个装置易于形成完整而 清晰的概念。
如图4-1所示。其主要特点 是图中标有相关的主电路 部分，另外各设备元件都 以整体形式表示，同时对 所包括的交流电流回路、 交流电压回路和直流控制、 信号电路等各组成部分都 图4-1 馈线过电流保护原理接线图 一并画出。
第 4 章 电气二次系统
4.1电气二次回路基本概念
在发电厂和变电所中，为了保证一次电气设备安全可靠 和经济运行，并实现对其控制、监视，设置的成套的控 制、信号、继电保护、自动装置和监视仪表等设备，称 为二次设备。 二次设备用特定的图形和文字符号，表示其相互连接的 电气连接图称为二次电路(接线)图。 二次电路(接线)图一般有三种表达形式：原理接线图、 展开接线图、安装接线图。
按自动化程度分：手动控制和自动控制。
按控制距离分：就地控制和距离控制。
按控制方式分：分散控制和集中控制。
按操作电源性质分：直流操作和交流操作。
按操作电源电压和电流的大小分：强电控制和弱电

电气二次基础知识概述[可修改版ppt]

电气二次基础知识概述[可修改版ppt]

分散单元
组屏安装
（2）通信网络 是综合自动化的桥梁，主要是通过以太网或其他通信方
式将站内各设备在通信上连接起来。基础设备为交换机。常用 规约是103和IEC61850。
（3）监控系统 监控系统是综合自动化的数据处理中心和人机交互平台。
主要由工作员站、工程师站或系统软件组成。
（4）远动数据传输 主要是提供对外传输接口和数据。如与调度通信，与业主远方
电磁继电ቤተ መጻሕፍቲ ባይዱ的基本原理
1、线圈（通电后铁芯产生磁性） 2、衔铁（带动触点） 3、触点（构成继电保护中动作回路和信号回路的基本单元）
电磁继电器的基本理论：电生磁，磁生机械力。
二、常用继电器类型
1、电流继电器 电流继电器的基本原理也是通过线 圈绕在铁心上产生电磁吸力，从而 使触点开断。与其他继电器不同之 处在于它是串联于电路中，利用电 流启动继电器动作，它的吸引线圈 匝数少，线径粗。 电流继电器采集对象是电气回路中电流，动作值可以进行整定。可根据电 流大小来判断电流继电器是否动作。这也是现在微机保护的基本元件。
3、国内及国外微机继电保护厂家列举 微机保护国内厂家： 南瑞、四方、南自、许继、长园深瑞 微机保护国外厂家： ABB、西门子、施耐德、SEL、通用电气、阿尔思通、阿海珐等
国内国外保护最大的区别就是国内保护程序基本是固化的，国外的可以 逻辑编程。
综合自动化简介
No. 2
1、综合自动化的概念
综合自动化系统就是将变电站的二次设备（包括仪表，信号 系统，继电保护，自动装置和远动装置）经过功能的组合和优 化设计，利用先进的计算机技术，现代电子技术和通信设备及 信号处理技术，实现对全变电站的主要设备和输配电线路的自、 动监视，测量，自动控制和微机保护以及与调度通信等综合性 的自动化功能。

电力工程-电力系统继电保护(二次系统)PPT课件

电力工程-电力系统继电保护(二次系统)PPT课件

2021/3/8
26
各种继电器的表示符号和图形符号
2021/3/8
27
6.3 线路的电流保护
2021/3/8
28
一、保护装置的接线方式
接线系数：在继电保护回路中，流入继电器中的 电流IK与对应电流互感器的二次电流I2的比值，称 为接线系数，即
Kw
IK I2
2021/3/8
29
电流互感器与电流继电器之间的接线方式 ➢ 三相三继电器式完全星形接线 ➢ 两相两继电器式不完全星形接线 ➢ 两相三继电器式不完全星形接线 ➢ 两相一继电器电流差式接线
2021/3/8
12
继电保护装置的组成 继电保护装置是由若干个继电器组成的，如图所示，当线
路上发生短路时，起动用的电流继电器KA瞬时动作，使时间 继电器KT起动，KT经整定的一定时限后，接通信号继电器 KS和中间继电器KM，KM触头接通断路器QF的跳闸回路，使 断路器QF跳闸。
2021/3/8
13
三、静态继电器
✓静态继电器是指用模拟电子电路及部分数字电路构成的 电子型继电器，分为晶体管型和集成电路型继电器两类。
✓静态继电器的“静态”是相对于电磁型继电器的“触点” 动作而言的，它的信息传递是通过“0、1”开关信息传递的。
✓静 态 继 电 器 是 用 硅 材 料 为 主 构 成 的 继 电 器 ， 因 此 又 叫 “固体”继电器。
它的基本任务是： ➢自动、迅速、有选择地将故障元件从电力系统中切除，使 其他非故障部分迅速恢复正常运行。 ➢能正确反应电气设备的不正常运行状态，并根据要求发出 报警信号、减负荷或延时跳闸。
2021/3/8
10
二、继电保护的基本护装置组成方框图
✓测量部分：从被保护对象输入有关信号，并与给定的整定 值进行比较，决定保护是否动作；
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 作用：供给上述各二次系统的工作电源，断路器 的跳、合闸电源，及其他设备的事故电源等。
• 操作电源系统是由直流电源或交流电源供电，一 般常由直流电源设备(包括蕾电池及充电机)和供 电网络构成。
09.05.2020
.
10
2 二次接线图的分类
2.1 原理图：归总式原理图、展开式原理图
• 归总式原理图：将二次回路与有关一次设备画在 一起，以整体图形符号表示二次设备，按实际电 路连接关系绘制的图。
.
2
一次设备：直接生产、输送和分配电能钓电气设备， 如发电机、变压器、输电线、电力电缆、断路器、 隔离开关、母线、避雷器、电流互感器、电压互感 器等。
一次系统：由这些设备连接在一起构成的 电路，称为一次接线或称为主接线。描述 一次接线的图纸称为一次主接线图。
09.05.2020
.
3
二次设备：对一次设备的工作状况进行监视、测量、控制、
电气二次系统简介
南京理工大学 杨伟 副教授 E-mail:weiyang@
09.05.2020
.
1
1 一、二次系统划分及二次系统分类
• 电力系统:由发电厂、输配电网络和用户共 同组成的。
• 电力系统特点:电力生产、输送、分配和使 用在同一时间完成。
09.05.2020
• 特点：能清楚表述回路的构成和工作原理；但没 有标明元件的内部接线情况，不能作为施工图纸。
09.05.2020
.
11
电流保护归总式原理图
09.05.2020
.
12
展开式原理图
• 展开式原理图(简称展开图)是将二次设备的构成 元件，如线圈、触点分别用图形符号表示，按回 路性质的不同分为几个部分绘制的图纸。
09.05.2020
.
4
1.1 控制系统
• 控制系统的作用：对变电站的开关设备进行就地 或远方跳、合闸操作，以满足改变主系统运行方 式及处理故障的要求。
• 控制系统的构成:由控制器具(装置)、控制对象及 控制网络构成。
• 在实现了综合自动化的变电站中，控制系统控制 方式包括远方控制和就地控制。
• 远方控制有变电站端控制和调度(或集控中心)端 控制方式。
09.05.2020
.
8
1.4 继电保护及自动装置系统
• 作用：当电力系统发生故障时，能自动、快速、 有选择地切除故障设备，减小设备的损坏程度， 保证电力系统的稳定，增加供电的可靠性；及时 反映主设备的不正常工作状态，提示运行人员关 注和处理，保证主设备完好及系境的安全。
09.05.2020
.
9
1.6 操作电源系统
• 如交流电流回路展开图、交流电压回路展开图、 直流操作回路展开图、信号回路展开图等。
09.05.2020
.
13
• 展开图特点：展开式原理图能清晰表明设备间的 连接关系，便于复杂电路的绘制，广泛使用于综 合自动化变电站的二次回路中。
• 展开图中同一个二次设备的不同元件，如线圈、 触点必须标以相同的文字符号。小母线及每一回 路都要按等电位的原则分别给于回路编号。
• 就地控制有操动机构处和保护(或监控)屏处控制 方式。
09.05.2020
.
5
1.2 信号系统
• 作用：准确及时的显示出相应一次设备的运行工作状态， 为运行人员提供操作、调节和处理故障的可靠依据。
• 组成：信号发送机构、信号接受显示元件(装置)及其网络 构成。
状态信号
断路器位置信号、各种其它开关位置信号、 变压器档位信号等
• 作用：制造、施工、运行维护中使用。 • 屏背面接线图：表明屏内设备在屏背面的引出端
子之间的连接情况以及引出端子与端子排之间的 连接关系。 • 端子排图：表明屏内设备与屏外设备连接情况以 及安装的端子类型、数目以及端子顺序。
09.05.2020
.
18
09.05.2020
.
19
相对标号法的应用
09.05.2020
保护、调节所必需的电气设备，如监控装置、继电保护装 置、自动装置、信号器具等。通常还包括电流互感器、电 压互感器的二次绕组引出线和站用直流电源。
这些二次设备按一定要 求连接在一起构成的电 路，称为二次接线或二 次回路。
描述二次接线的图纸称 为二次接线图或二次回 路图。
1. 控制系统 2. 信号系统 3. 测量与监察系统 4. 继电保护及自动装置系统 5. 操作电源系统
换回路。
09.05.2020
.
23
3.1.2 电压互感器的接线方式
(1)一个单相电压互感器接线
09.05.2020
.
24
(2)两个电压互感器构成的V-V接线
09.05.2020
.
25
(3)三个单相电压互感器构成的星形接线
实时登录信号 保护动作信号、装置故障信号、断路器监
视的各种异常信号等
瞬时动作信号 延时
09.05.2020
.
6
1.3 测量及监察系统
• 作用：指示或记录电气设备和输电线路的运行参 数，作为运行人员掌握主系统运行情况、故障处 理及经济核算的依据。
• 组成：由各种电气测量仪表、监测装置、切换开 关及其网络构成。
09.05.2020
.
14
09.05.2020
.
15
2.2 布置图
• 布置图是以整体规化和有关原理图为依据，满足 二次接线设计的有关规定所绘制的图纸。
• 常用的有控制室平面布置图，控制屏、保护屏面 布置图，控制室、配电室小母线布置图等。
09.05.2020
.
16
09.05.2020
.
17
2.3 安装接线图
.
20
09.05.2020
.
21
3 互感器
• 作用 （1）变换作用 （2）电气隔离作用 （3）二次标准化
09.05.2020
.
22
3.1 电压互感器二次回路
3.1.1 对电压互感器二次回路的要求
• 接线方式应满足测量仪表、远动装置、继电保护 和自动装置等的具体要求。
• 应有一个可靠的安全接地点。 • 应设置短路保护。 • 应有防止从二次回路向一次回路反馈电压的措施。 • 对于双母线上的电压互感器，应有可靠的二次切
• 变电站常见的有电流、电压、频率、功率、电能 等的测量和交流、直流绝缘监察。
09.05.2020
.
7
1.4 调节系统
• 作用：调节某些主设备的工作参数，以保证主设 备和电力系统的安全、经济、稳定运行。
• 组成：由测量机构、传送设备、自控装置、执行 元件及其网络构成。
• 常用的调节方式有手动、自动或半自动方式。
