如何看懂二次回路图？69页PPT分享给大家，打印什么是一次电路？什么是二次电路？首先，我们要知道发电厂和变电所的电气设备分为一次设备和二次设备。
一次设备是构成电力系统的主体，它是直接生产、输送和分配电能的高电压，大电流的设备。
又称主设备。
包括发电机、电力变压器、断路器、隔离开关、输电线路，母线，电流互感器，电压互感器和避雷器等。
一次接线又称电气主接线，主接线是将一次设备按照一定的功能要求，互相连接而成的电路。
二次设备是指对一次设备进行监察，控制，测量，调整和保护的低压设备，又称辅助设备，它包括控制，信号，测量监察，同期，继电保护装置。
安全自动装置和操作电源等设备。
二次电路的组成二次电路对一次设备的工作进行监视、控制、测量、调节和保护。
它的特殊作用决定了它所采用的保护原件不同。
二次电路所配置的仪器如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成电气回路。
二次回路的分类A、按电源性质分：交流电流回路：由电流互感器（CT）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
交流电压回路：由电压互感器（PT）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路：使用所变输出经变压、整流后的直流电源。
蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。
B、按用途区分：测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。
操动回路：包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。
信号回路：包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
二次回路识图表明二次回路的图称为二次回路图。
二次回路以国家规定的通用图形符号和文字符号表示二次设备的互相连接关系。
典型电气二次回路识图————————————————————————————————作者：————————————————————————————————日期：断路器控制回路图控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。
这里以某变电站控制回路图为例，简要说明看图的基本方法。
完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。
完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。
按照上述顺序联接。
下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法（图1）。
图1 A相合闸回路先来看图上的两种端子：是箱端子，位于保护装置后侧，是屏端子，一般位于保护屏后两侧，固定在保护屏上。
图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。
如图中根据回路名称，我们可以快速找到A相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。
跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。
图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。
合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。
SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A 相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。
图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。

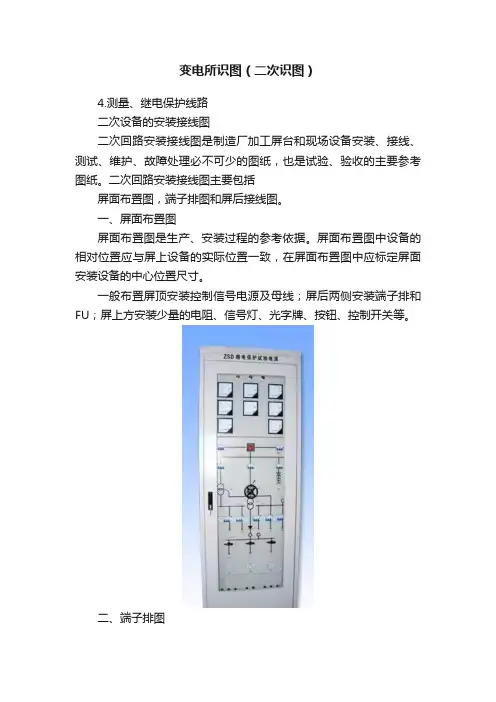

变电所识图（二次识图）4.测量、继电保护线路二次设备的安装接线图二次回路安装接线图是制造厂加工屏台和现场设备安装、接线、测试、维护、故障处理必不可少的图纸，也是试验、验收的主要参考图纸。
二次回路安装接线图主要包括屏面布置图，端子排图和屏后接线图。
一、屏面布置图屏面布置图是生产、安装过程的参考依据。
屏面布置图中设备的相对位置应与屏上设备的实际位置一致，在屏面布置图中应标定屏面安装设备的中心位置尺寸。
一般布置屏顶安装控制信号电源及母线；屏后两侧安装端子排和FU；屏上方安装少量的电阻、信号灯、光字牌、按钮、控制开关等。
二、端子排图屏内与屏外各安装设备之间连接的转换回路。
接线端子是二次接线中专用来接线的配件，若干个不同类型的接线端子组合在一起就构成端子排，端子排通常垂直布置在屏后两侧。
端子排安装应符合下列要求：（1）端子排应无损坏，固定牢固，绝缘良好。
（2）端子应有序号，端子排应便于更换且接线方便，离地高度大于350mm（3）回路电压超过400V，端子板应有足够的绝缘并涂以红色标志。
（4）强、弱电端子宜分开布置，当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。
（5）正负电源之间以及经常带电的正电源与合闸或跳闸回路之间，宜以一个空端子隔开。
（6）电流回路应经过试验端子，其它需断开的回路宜经特殊端子或试验端子。
试验端子应接触良好。
（7）潮湿环境宜采用防潮端子。
（8）不应使用小端子配大截面导线。
（9）最后预留2-5个备用端子。
三、屏背面接线图屏后接线图是以屏面布置图为基础,并以原理图为依据而绘制的接线图.它标明屏上各个设备引出端子之间的连接情况,以及设备与端子排之间的连接情况.它是制造厂生产屏的过程中配线的依据,也是施工和运行的重要参考图纸屏后接线图是屏面布置图的反面,看图者相当于站在屏后，所以左右方向正好与屏面布置图相反。
屏背面接线图应以展开的平面图形表示。
二次回路结线1.二次回路接线应符合下列要求：(1) 按图施工，接线正确。

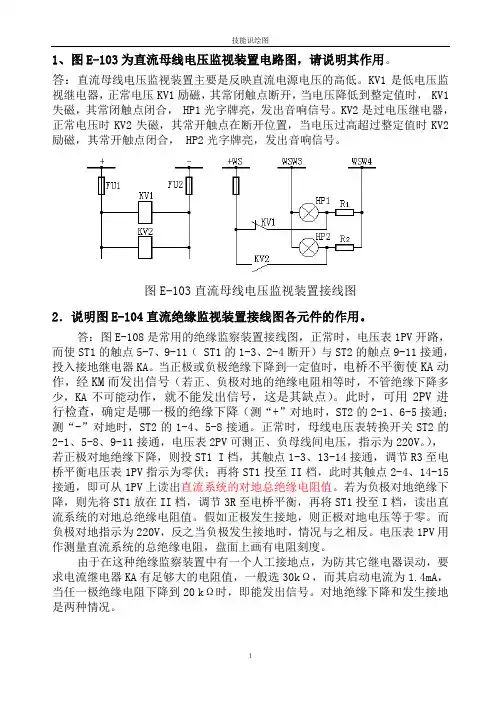

1、图E-103为直流母线电压监视装置电路图，请说明其作用。
答：直流母线电压监视装置主要是反映直流电源电压的高低。
KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。
KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。
图E-103直流母线电压监视装置接线图2．说明图E-104直流绝缘监视装置接线图各元件的作用。
答：图E-108是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。
当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。
此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。
正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V。
），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。
若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。
假如正极发生接地，则正极对地电压等于零。
而负极对地指示为220V，反之当负极发生接地时，情况与之相反。
电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。
由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。
