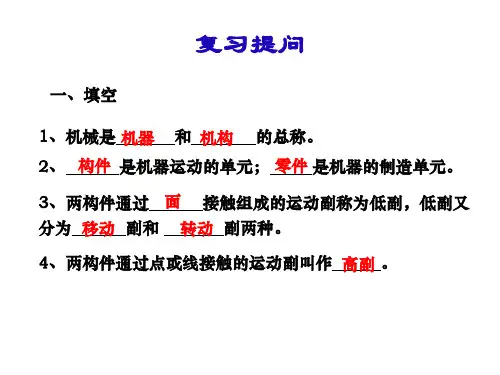

教师授课教案2016下-2017上学年一学期课程机械基础教学内容旧知复习：1.机器与机构的关系。
2.构件与零件的关系。
3.运动副的概念及分类。
讲授新课：项目一常用机构任务1 平面四杆机构一、平面四杆机构的结构平面连杆机构是由多个构件在同一平面或相互平行的平面内组合而成的。
平面连杆机构的运动特点是将主动杆件的连续匀速转动转换成从动杆件的变速移动、移动或摆动。
4个杆件经过4个铰链（即转动副）连接而成，称为铰链四杆机构。
1.曲柄摇杆机构如果铰链四杆机构中的两连架杆中有一个为曲柄，另一个为摇杆，则该机构称为曲柄摇杆机构。
图示为物料搅拌机，当曲柄1整周转动时，摇杆2做往复摆动，利用连杆3上的E点以实现物料搅拌的要求。
物料搅拌机课堂思考图1-7所示为缝纫机的踏板机构，结合生活实际，找找主动件和从动件。
课堂小结：教师授课教案2016下-2017上学年一学期课程机械基础双曲柄机构如果铰链四杆机构中的两连架杆都是能做整周转动的曲柄，则该机构称为双曲柄机构。
1 两曲柄不等如图1-8所示的惯性筛，ABCD 为双曲柄机构。
曲柄AB 和曲柄CD 的长度不相等，当主动曲柄AB 作等速转动时，从动曲柄CD 作变速转动，再通过连杆BC 和连杆CE 带动滑块E （筛）做水平往复移动。
这里的机构是由双曲柄机构添加了一个连杆和滑块所组成。
2、 两曲柄相等，同向转动双曲柄机构中，当两曲柄长度相等，连杆与机架的长度也相等时，称为平行双曲柄机构（平行四边形机构）。
如图所示的机车车轮联动机构中的ABCD 就是一个平行双曲柄机构，主动曲柄AB 与从动曲柄CD 做同速同向运动，连杆BC 则做平移运动。
在平行双曲柄机构的运动过程中，主动曲柄AB 转动一周，从动曲柄CD 将会出现两次与连杆BC 共线位置（C1和C2），这样会造成从动曲柄运动的不确定现象（即CD 可能顺时针转，也可能逆时针转）。
为避免这一现象。
可用增设辅助机构（如曲柄EF ）或将若干组相同机构错列等方法来解决。
