ug刀轨设置中的方法UG刀轨设置中的方法UG是一款广泛应用于工程设计领域的CAD软件，它拥有强大的刀具路径生成功能，可以满足各种加工需求。

在使用UG进行刀具路径生成时，刀轨设置是至关重要的一步。

通过合理的刀轨设置，可以提高加工效率，优化切削质量，并减少刀具磨损。

本文将介绍UG刀轨设置中的一些常用方法和技巧。

首先，要注意选择合适的刀具。

在UG中，刀具可以根据形状和尺寸进行选择。

在进行切削操作时，刀具的形状和尺寸直接影响加工效果。

因此，根据工件的形状和材料，选择合适的刀具是非常重要的。

其次，要设置合理的切削参数。

UG的切削参数可以根据加工材料的硬度、切削速度和进给速度进行调整。

切削参数的设置需要根据具体的加工需求进行调整，以保证切削效果和刀具寿命的平衡。

同时，还要注意避免切削过深和进给速度过快，以防止刀具过早磨损。

此外，还可以通过调整切削策略来改善刀具路径。

UG提供了多种切削策略，包括等轮廓切削、自动平面切削和螺旋切削等。

选择合适的切削策略可以提高加工效率和切削质量。

另外，还可以通过添加副刀具来改善刀具路径。

在UG中，可以通过添加副刀具来进一步优化刀具路径。

副刀具可以在切削主轮廓的同时进行辅助切削，从而提高加工效率和切削质量。

此外，还可以通过合理的切削动作和刀具尺寸来调整刀具路径。

UG提供了多种切削动作，包括平面切削、螺旋切削和倾斜切削等。

合理选择切削动作，可以使刀具路径更加合理。

此外，还可以通过调整刀具尺寸来进一步精确控制刀具路径。

最后，还可以通过调整刀具轨迹来改善刀具路径。

UG提供了多种刀具轨迹，包括直线轨迹、圆弧轨迹和自定义轨迹等。

合理选择刀具轨迹，可以使刀具路径更加平滑和高效。

综上所述，UG刀轨设置中的方法主要包括选择合适的刀具、设置合理的切削参数、调整切削策略、添加副刀具、调整切削动作和刀具尺寸，以及调整刀具轨迹。

这些方法可以提高加工效率，优化切削质量，并减少刀具磨损。

在实际应用中，还需要根据具体的加工需求进行调整和优化。

AutoCAD 二维图形生成刀具轨迹的方法数控机床是机械制造业中最重要的加工工具。

数控机床编程员将要加工的零件按照数控编程标准,编制成供数控机床执行用的数控加工程序(简称NC 程序) 。

常用的编程方法有两种:手工编程和自动编程。

手工编程枯燥、乏味,指令难记忆,遇到复杂的零件时,用手工编程要花费大量的时间,且易出错。

本文提出用ObjectARX 开发工具,在开发AutoCAD二维图形数控自动编程系统中,零件刀具轨迹信息的获取,并根据这些信息和其他参数生成刀具的运动轨迹,并直接生成加工代码。

该系统可以明显提高编程效率和编程质量,提高数控机床的利用率,降低废品率,有显著的经济效益,尤其是在复杂轮廓的编程中,更能发挥其优势。

1 零件轮廓的CAD 设计为了实现由AutoCAD 二维图形中描述零件轮廓的图形实体直接生成数控加工代码,必须从二维图形中获取数控编程所需要的主要信息———刀具轨迹,刀具轨迹信息由AutoCAD 图形数据库中描述零件轮廓的图形实体获取。

AutoCAD二维图形中有较多的内容,不仅有尺寸、剖面线、标注文本、中心线等非零件轮廓的实体;而且还有根据制图标准规定的画法(如螺纹、花键等) 画出的图形实体,这些图形实体也不能描述零件轮廓。

因此,为了从AutoCAD 图形数据库中正确地提取零件轮廓的图形实体,需在绘制图形时给描述零件轮廓的图形实体以特定的相关关联的共同性质。

可以有以下的方法:①将描述零件轮廓的图形实体放在特定的同一层; ②将描述零件轮廓的图形实体置为特定的同一颜色; ③将描述零件轮廓的图形实体指定为特定的组( Group) ; ④将描述零件轮廓的图形实体连接为一条Polyline (多线段、或称为多义线、组合线) 。

对上述方法比较的结果,采用最后一种方法更为有利,这是因为:(1) Polyline 是可以包括多个直线段和圆弧段的图形实体,这和一般数控机床所具备的直线插补和圆弧插补方法完全一致,可以方便地确定数控代码的类型;(2) Polyline 可以(用直线和圆弧) 逼近任意形状,这在零件轮廓为不规则曲线时显得十分方便,同时还可以通过控制逼近算法以调节逼近精度;(3) Polyline 中各个直线段和圆弧段是依次首尾相接的,有起点,有终点,这便于确定加工时的刀具的运动方向;(4) Polyline 虽然包含多线段和圆弧,但仍然为单一实体,便于选择拾取;(5) 通常CAD 设计结果为零件的最终尺寸,用Polyline表示零件轮廓,则毛坯及加工过程中零件的形状与尺寸通过AutoCAD 中的OFFSET、SCAL E、及STRETCH等命令方便的得到,并可由此获得加工过程中刀具的中间坐标;鉴于上述考虑,把描述零件轮廓的图形实体连接成一条多线段(可封闭也可不封闭) ,多线段的起点即就是刀具的起点,加工过程中所需的终点坐标均可由多线段各顶点的数据确定,根据这些数据即可生成数控加工代码。

数控车削加工刀具轨迹自动生成的算法本文针对数控车削加工的特点，结合被加工零件的特征，提出了数控车削加工刀具轨迹自动生成的算法。

该算法在实际应用中，取得了理想的效果。

1 零件图的预处理根据数控车削加工的特点，零件的加工工艺分为：孔加工(包括打中心孔)，外(内)表面加工、退刀槽及螺纹加工，根据表面质量的要求，又分为粗加工、半精加工和精加工等工艺。

数控车削加工刀具轨迹的规划，重点外(内)表面粗加工时刀具轨迹的规划处理。

对退刀槽、螺纹样的零件特征在进行表面粗加工时将其用表面代替，如图1。

数控加工中为减少多次安装带来的安装误差，一般采用一次装夹，对那些需要调头加工的部位则采取右偏刀反向走刀切削。

此外，对端面的加工有时选取向下的切削方向。

因此加工时的切削方向分为向左、向右和向下的切削方向。

图1对于倒角和倒圆角等工艺的处理在算法上将其作为表面处理。

对反向走刀切削时的刀具轨迹规划的算法与正向切削时类似，对内表面加工时刀具轨迹规划的算法与外表面切削时也相类似。

另外对精加工时的刀具轨迹规划，以及退刀槽和螺纹加工的刀具轨迹规划处理也较为容易。

一般，为减少刀具轨迹生成算法的复杂性，在刀具轨迹生成前对零件进行刀具干涉处理(刀具干涉处理的算法另文讨论)。

本文仅讨论正向切削外表面时粗加工刀具轨迹生成的算法。

2 刀具轨迹生成的算法图2由于粗加工刀具轨迹规划是从毛坯开始的，因此生成刀具轨迹时必须考虑毛坯的形状，并且随着工步的不同，其毛坯的形状也是不同的，此即工艺毛坯。

由于在轨迹生成前已经进行过刀具干涉的处理，所在刀具轨迹生成时主要考虑的是零件图形的特征。

经过零件图的预处理后，零件图形是由直线和圆弧所构成的连续表面，其中的关键是对图形中凹槽的识别和处理。

如图2所示，零件图形经过处理后，其粗加工的外表面轮廓为ABCDEPFGHIQJKM，经刀具切削方向为左时干涉处理后，其轮廊为ABCDPEFGHQJKM，其阴影部分为欠切削部分，在下一工步加工时，反向走刀切削时的刀具的起点分别为P点和Q点，通过反向向右走切切除其残留部分，从而形成所要求的零件轮廓QIH和PED。

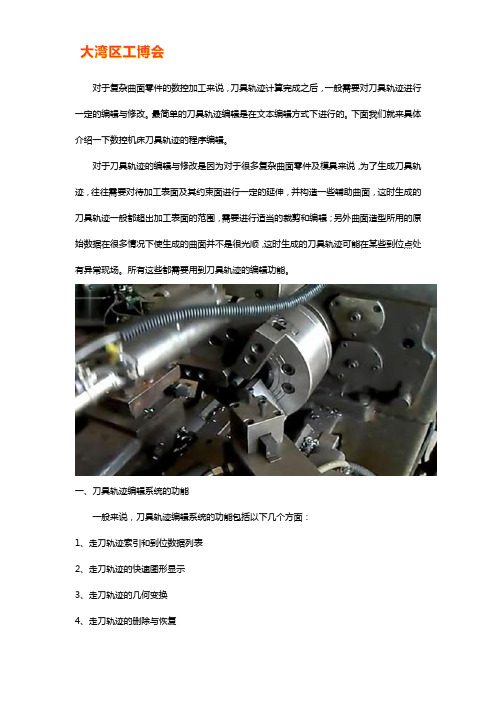

对于复杂曲面零件的数控加工来说，刀具轨迹计算完成之后，一般需要对刀具轨迹进行一定的编辑与修改。

最简单的刀具轨迹编辑是在文本编辑方式下进行的。

下面我们就来具体介绍一下数控机床刀具轨迹的程序编辑。

对于刀具轨迹的编辑与修改是因为对于很多复杂曲面零件及模具来说，为了生成刀具轨迹，往往需要对待加工表面及其约束面进行一定的延伸，并构造一些辅助曲面，这时生成的刀具轨迹一般都超出加工表面的范围，需要进行适当的裁剪和编辑；另外曲面造型所用的原始数据在很多情况下使生成的曲面并不是很光顺，这时生成的刀具轨迹可能在某些到位点处有异常现场。

所有这些都需要用到刀具轨迹的编辑功能。

一、刀具轨迹编辑系统的功能一般来说，刀具轨迹编辑系统的功能包括以下几个方面：1、走刀轨迹索引和到位数据列表2、走刀轨迹的快速图形显示3、走刀轨迹的几何变换4、走刀轨迹的删除与恢复5、走刀轨迹的裁剪、分割、连接与恢复6、走刀轨迹上刀位点的修改7、走刀轨迹上刀位点的匀化8、走刀轨迹的转置与反向9、走刀轨迹的存盘与装入10、走刀轨迹的编排对于一个具体的图象数控编程系统来说，其刀具轨迹编辑系统可能只包含其中一部分功能。

二、刀具轨迹编辑系统的设计刀具轨迹编辑系统的数据结构设计的基本概念。

1、编辑对象：刀具轨迹、切削块、切削行、切削段、刀位点。

2、刀具轨迹：刀具柜机缓冲区中的切削行集合。

3、切削块：刀具轨迹中相邻切削行构成的子集。

4、切削行：连续的刀位点的集合。

5、切削段：切削行中同一曲面上相邻刀位点构成的子集。

6、刀位点：刀心+刀轴适量+摆刀平面法向矢量。

三、系统数据结构的操作说明进行刀具轨迹编辑之前，首先打开OPEN待编辑的刀具轨迹所在的刀位文件，然后根据编辑对象数据量的大小动态申请分配原始切削行缓冲区，并将编辑对象装入LOAD原始切削行缓冲区。

CNC机床加工中的刀具运动轨迹优化与控制在CNC（Computer Numerical Control）机床加工过程中，刀具的运动轨迹对于产品质量和加工效率具有重要影响。

为了实现高精度的切削加工，优化和控制刀具的运动轨迹显得尤为重要。

本文将讨论CNC 机床加工中的刀具运动轨迹优化与控制的相关内容。

一、刀具运动轨迹的意义刀具运动轨迹是指刀具在加工过程中的移动路径。

优化刀具运动轨迹有助于改善加工精度、提高生产效率，同时还能减少加工时间和材料的浪费。

通过合理规划和控制刀具的运动轨迹，可以避免加工过程中的冲突和碰撞，保证加工的准确性和安全性。

二、刀具运动轨迹优化的方法1. 切削轨迹优化切削轨迹是指刀具在切削加工过程中的运动路径。

通过优化切削轨迹，可以减少刀具在加工过程中的停留时间，提高切削效率。

常用的切削轨迹优化方法包括直线刀路、圆弧刀路和复杂曲线刀路等。

根据具体的加工要求和机床的特性，选择合适的切削轨迹优化方法进行加工。

2. 轨迹规划优化刀具的轨迹规划是指在给定的加工空间中，规划刀具的移动路径。

在轨迹规划优化中，可以采用最优路径算法，如最短路径算法和最优速度规划算法，确定刀具的最佳移动路径。

同时，还需要考虑加工过程中的约束条件，如刀具尺寸、加工精度和切削力等，以确保加工的质量和效率。

三、刀具运动轨迹的控制刀具运动轨迹的控制是指通过CNC系统对刀具的路径和速度进行控制。

在CNC机床中，刀具运动由伺服系统控制，通过控制刀具的速度和位置，实现刀具的运动控制。

刀具的运动轨迹控制需要考虑刀具的精确定位和平滑运动的要求，以保证加工的准确性和表面质量。

1. 速度控制速度控制是刀具运动轨迹控制中的重要内容之一。

通过控制刀具的速度，可以实现加工速度的调节和加工路径的规划。

在CNC机床中，常用的速度控制方法包括比例控制、位置控制和路径规划控制等。

通过控制刀具的速度，可以实现切削加工的高效率和高精度。

2. 位置控制位置控制是刀具运动轨迹控制中的关键环节之一。

雕刻机刀具路径轨迹算法雕刻机刀具路径轨迹算法是指在雕刻机进行雕刻操作时，通过计算和规划刀具的运动路径，使刀具能够按照预定的轨迹进行移动，从而实现所需的雕刻效果。

本文将介绍雕刻机刀具路径轨迹算法的原理和常用的实现方法。

一、雕刻机刀具路径轨迹算法的原理在雕刻机的刀具路径轨迹算法中，主要涉及到以下几个关键点：刀具移动的速度、刀具的运动方式、刀具的切削方向和刀具的切削深度。

1. 刀具移动的速度刀具移动的速度对于雕刻机的切削效果和雕刻速度有着重要的影响。

一般来说，刀具移动速度越快，雕刻速度越快，但同时也会影响雕刻的精度。

因此，在刀具路径轨迹算法中需要根据雕刻要求和设备性能来确定刀具的移动速度。

2. 刀具的运动方式刀具的运动方式通常有两种：直线运动和曲线运动。

在刀具路径轨迹算法中，需要根据雕刻的要求和设计来确定刀具的运动方式。

对于直线雕刻，可以采用直线插补算法来计算刀具的移动轨迹；对于曲线雕刻，可以采用圆弧插补算法来计算刀具的移动轨迹。

3. 刀具的切削方向刀具的切削方向决定了雕刻的效果和切削力的大小。

在刀具路径轨迹算法中，需要根据雕刻要求和材料特性来确定刀具的切削方向。

常见的切削方向有：顺时针切削、逆时针切削和双向切削。

根据切削方向的不同，刀具的路径轨迹也会有所差异。

4. 刀具的切削深度刀具的切削深度决定了雕刻的深度和切削力的大小。

在刀具路径轨迹算法中，需要根据雕刻要求和材料特性来确定刀具的切削深度。

切削深度可以通过控制刀具的下降速度和切削轨迹的设计来实现。

在实际应用中，有多种算法可以用来计算和规划雕刻机刀具的路径轨迹。

下面介绍几种常用的算法：1. 直线插补算法直线插补算法是一种简单而常用的刀具路径规划算法。

该算法通过计算直线的起点和终点坐标，并结合刀具的移动速度和切削深度，确定刀具的移动轨迹和切削速度。

2. 圆弧插补算法圆弧插补算法是一种用于计算和规划刀具路径的常用算法。

该算法通过计算圆弧的起点、终点和半径，并结合刀具的移动速度和切削深度，确定刀具的移动轨迹和切削速度。

数控机床技术中的加工路径规划与优化数控机床技术在现代制造领域中扮演着重要的角色。

而在数控机床的加工过程中，加工路径规划与优化是其中至关重要的一环。

本文将从加工路径规划与优化的概念、方法和应用方面进行阐述，以期对读者深入了解数控机床技术的加工路径规划与优化提供帮助。

加工路径规划是指在数控机床加工过程中，确定加工轨迹和顺序的过程。

一个合理的加工路径规划可以最大限度地提高加工效率和质量，减少加工成本和时间。

加工路径规划主要包括切削路径规划和刀具轨迹规划两个方面。

切削路径规划是指确定加工曲线的过程。

常用的切削路径规划方法有直线插补、圆弧插补和曲线插补等。

直线插补是在直线段上进行加工，对于简单的平面加工来说效果较好。

圆弧插补则适用于复杂曲面加工，可以通过插值算法进行计算。

曲线插补是在非直线和非圆弧部分进行加工，可以通过曲线方程进行计算。

选择合适的插补方法和加工参数可以进一步提高加工效率和质量。

刀具轨迹规划是指确定刀具的轨迹和顺序的过程。

刀具轨迹的选择和优化与加工效率和质量密切相关。

一般情况下，刀具轨迹选择时要考虑到切削力的平衡以及尽量减少换刀次数。

而在刀具轨迹优化方面，常用的方法有最短路径算法和遗传算法等。

最短路径算法是通过寻找最短路径来优化刀具轨迹，可以减少刀具的行程时间。

遗传算法则是模拟生物进化过程，通过迭代计算来寻找最优的刀具轨迹。

刀具轨迹的优化可以进一步提高加工效率和质量，减少加工成本和时间。

加工路径规划与优化在数控机床技术中的应用非常广泛。

首先，在汽车制造和航空航天等大型工件的加工过程中，合理的加工路径规划和优化可以提高加工效率和质量，降低成本和时间。

其次，在微细加工领域，加工路径的精确规划和优化对于保证加工精度和表面品质至关重要。

此外，在多通道数控机床中，加工路径的合理规划和优化可以实现多通道的同步甚至互补运动，提高加工效率和灵活性。

总之，加工路径规划与优化是数控机床技术中不可或缺的一部分。

合理的加工路径规划和优化可以提高加工效率和质量，降低成本和时间。

CNC加工过程中刀具轨迹优化设计CNC加工过程中刀具轨迹优化设计是提高产品加工效率和减少生产成本的关键一步。

优化刀具轨迹设计可以减少加工时间，提高材料利用率，并减少切削力对刀具的磨损，延长刀具的使用寿命。

本文将从刀具轨迹设计的原则、方法及其在CNC加工中的应用等方面进行探讨。

一、刀具轨迹设计原则1.最小距离原则：刀具的运动路径应尽量保持与加工物体的最小距离，以减少切削时间和能耗。

2.前后链结原则：刀具在切割过程中尽量保持前后链结，避免空载和减少切削力的影响。

3.斜切原则：在切割过程中尽量采用斜切刀具轨迹，以减小切削力和减少材料的断裂。

4.前进刀具轨迹准确性：刀具轨迹应尽量保持准确，尤其是在小型和复杂零件的加工过程中。

二、刀具轨迹优化设计方法1. 运动规划方法：通过运动规划算法确定刀具的最佳路径，以最大程度地减少切削时间和提高加工效率。

常用的运动规划方法有A*算法、改进的Dijkstra算法等。

2.并行加工方法：将待加工的零件分为几个子部件，并利用多个刀具同时加工，以节约时间和提高加工效率。

3.自适应控制方法：通过对加工过程中切削力、温度等参数的测量和反馈控制，实现对刀具的自适应调整，以达到最佳加工效果。

4.仿真优化方法：通过使用CAD/CAM软件进行模拟和优化，确定最佳的刀具轨迹，以提高加工效率和降低成本。

三、刀具轨迹优化设计在CNC加工中的应用1.复杂零件加工：对于复杂形状的零件，通过刀具轨迹优化设计可以减少刀具的运动次数和运动路径，提高加工效率和降低成本。

2.空载运动优化：对于大型零件的加工过程中，空载移动往往占据了较大的时间和能耗。

通过优化刀具轨迹设计，可以减少空载移动，提高加工效率。

3.薄板加工：薄板在切割过程中往往容易产生振动和材料的断裂。

通过优化刀具轨迹设计，采用斜切等方式，可以减小切削力和减少材料的断裂，提高加工质量。

4.高效加工：通过并行加工和自适应控制等方法，可以实现多工位刀具的协调运动和刀具运动参数的自适应调整，以提高加工效率和降低成本。
