DRW转子秤说明书

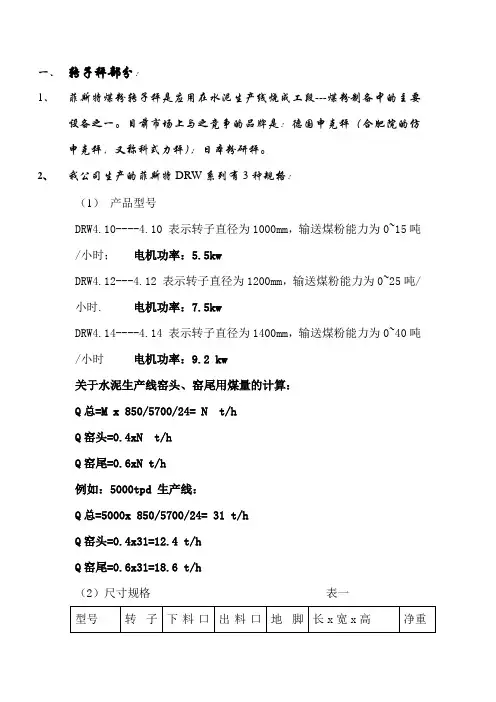

一、 转子秤部分：

1、 菲斯特煤粉转子秤是应用在水泥生产线烧成工段---煤粉制备中的主要设备之一。目前市场上与之竞争的品牌是：德国申克秤（合肥院的仿申克秤，又称科式力秤）；日本粉研秤。

2、 我公司生产的菲斯特DRW系列有3种规格：

（1） 产品型号

DRW4.10----4.10 表示转子直径为1000mm，输送煤粉能力为0~15吨/小时； 电机功率：5.5kw

DRW4.12---4.12 表示转子直径为1200mm，输送煤粉能力为0~25吨/小时. 电机功率：7.5kw

DRW4.14----4.14 表示转子直径为1400mm，输送煤粉能力为0~40吨/小时 电机功率：9.2 kw

关于水泥生产线窑头、窑尾用煤量的计算：

Q总=M x 850/5700/24= N t/h

Q窑头=0.4xN t/h

Q窑尾=0.6xN t/h

例如：5000tpd 生产线：

Q总=5000x 850/5700/24= 31 t/h

Q窑头=0.4x31=12.4 t/h

Q窑尾=0.6x31=18.6 t/h

（2）尺寸规格 表一

型号 转子下料口出料口地脚长x宽x高 净重

直径

mm 直径mm 直径mm 面积

m² mm kg

DRW4.10 1000 Ф400 150 1.96 2150x1780x2460 4200

DRW4.12 1200 Ф500 250 2.89 2395x2050x2549 5300

DRW4.14 1400 Ф600 300 4.20 3132x2250x3264 8800

設備操作說明書

設備名稱 電子稱 設備功能 稱重 文件編號

設備型號 通用 廠商 / 版次 A0

核准 審核 制作 日期 一﹑面板介紹﹕

1.載物盤﹕待稱重物放置區

2.顯示窗口﹕顯示目前工作

狀態。

3.指示燈﹕顯示目前使用功能

4.功能鍵﹕進入各功能菜單

5.電源線﹕電子稱儲電池充電

二﹑操作說明﹕

電子稱應置于穩定平整的地面上﹐調整四個底腳螺釘使稱處于水平位置。

1.開機﹕插上交流電源﹐此時交流指示燈亮﹐然后開機﹐重量窗顯示(SANFEN)再顯示(Dc x.xx)﹐表示蓄電磁電壓(小于5.80V﹐需充電后才可使用)。然后進行自檢﹐最后窗口顯示“0”﹐便可正常使用。

2.置零功能﹕在使用過程中﹐如發現零點漂移現象﹐按『置零』鍵﹐重量即可歸零。(置零范圍﹕≦10%FS﹐去皮狀態下無效。

3.去皮功能﹕按『去皮』鍵﹐重量顯示為零﹐“去皮”燈亮﹐此時顯示的是淨重。原稱重物取下﹐重量顯示為負值﹐再按『去皮』鍵﹐稱重歸零﹐“去皮”燈滅。(去皮范圍﹕≦100%FS﹐重量為負不能去皮)

4.計數功能﹕開機歸“0”﹐放上已知個數的同一物體﹐按『計數』鍵﹐顯示[C----],通過按『←』『↑』鍵輸入取樣個數﹐再按『計數』鍵即可計數。(注﹕按『↑』鍵輸入數字﹐按『←』鍵向左移一位。)

計數狀態下再按一次『計數』鍵返回稱重狀態﹐計數燈滅。

注﹕原則上要求計數物體的單個重量應不小于稱分度值﹐否則影響計數精度。

5.省電功能﹕當重量窗口為『0.0』﹐且無稱量操作時﹐過几秒后﹐電子稱自動進入節能狀態。液晶系列會關閉背光﹐數碼系列就會變成“0”﹐有稱量操作時﹐自動恢復。

使用交流電時﹐不會進入節能狀態。

6.背光開啟(液晶稱系列)

按住『去皮』鍵不放(3秒鐘后)﹐即可開啟液晶背光﹐按照此方法可關閉背光。

7.速度切換﹕同時按住『標定』和『置零』不放(大于3秒)﹐儀表顯示“----X”

技术菲斯特转子秤断煤的解决方法

某公司5000t/d熟料水泥生产线，窑头、窑尾采用菲斯特DRW3.12转子秤，2016年8月开始出现煤秤频繁断煤，且越来越厉害，严重时长时间不下煤，影响正常的生产。该公司通过增加仓内消风锥体和秤内消风管道、辅助放低煤粉仓位、控制转子间隙、防止窜风等方法成功解决了问题。

一、断煤原因及分析

断煤时，转子转速加快，变频器显示达到最大速度，负荷率由98％下降到0％，送煤风机电流由9.8A下降到6.5A，窑前温度下降，窑电流迅速下滑。

断煤原因分析：

(1)风力输送过程中，一部分风窜入煤粉仓内，形成气拱，阻碍下煤；

(2)煤粉水分过大或压缩空气含水量和油量高，在空气助流时将水分带到煤粉中，导致煤粉含水量上升，出现结露黏附。

二、解决方法 2.1 煤粉仓内增加消风锥体及管道

为解决煤粉仓内气拱，该公司自行设计加工，增设煤粉仓内消风锥体，通过管道引到仓顶袋收尘器，并将原转子秤内消风管道连通到负压更大的煤磨出磨风管，新增消风管道直径为120mm，安装有可调节蝶阀，用于控制煤粉仓内的负压大小，仓内管道及锥体材质为不锈钢。新增消风管道内的通风量增加了仓顶袋收尘器收尘负荷，但是该风量较小，收尘器处理风量设计本身有一定富余，所以对袋收尘器没有影响。

原煤粉转子秤的消风管道直径为160mm，安装有可调节蝶阀，磨机运行时，打开该蝶阀，利用磨机系统通风为转子秤消风，煤磨停机时，关闭消风管道蝶阀，用煤粉仓顶收尘器为转子秤消风，确保煤粉不会反流到出磨风管内。该解决方案对煤质无特别要求，适应性强。改造后消风管道见图1，改造实景见图2。改后仓内、秤内气阻现象明显改善，煤秤断煤现象得到控制，为窑提产创造有利条件。

图1 改造后消风管道示意

图2 消风管道改造实景

2.2 调整转子间隙

转子间隙调整时，综合考虑电动机电流变化情况、煤粉细度、水分等因素，确定合适的转子间隙，一般为0.2～0.4mm，过大引起窜风，下煤不稳，过小电动机电流大，容易过负荷跳停。

电子秤操作说明

尊敬的用户：

欢迎您使用我们的电子秤！为了确保您能够正确、方便地使用电子秤，本操作说明将提供详细的使用指引和注意事项。请您仔细阅读，并按照说明进行操作。

一、外观和功能介绍

1. 外观描述：

- 电子秤采用简约设计，具有数字显示屏和按键。

- 数字显示屏能够清晰显示重量等相关信息。

2. 主要功能：

- 电子秤具备称重功能，可以快速准确地测量物体的重量。

- 电子秤可切换不同的重量单位，如千克(kg)、克(g)、磅(lb)等。

- 电子秤支持皮重（即扣除容器的重量）。

二、使用方法

1. 准备工作：

- 将电子秤稳定地放置在平坦的水平表面上。

- 确保电子秤的工作环境干燥，避免接触水或其他液体。

2. 称重操作： - 按下电源开关，等待几秒钟直到电子秤启动。

- 在显示屏上确认仪器已自检完成后，即可开始称重。

- 将待称量的物体放置在电子秤的称重托盘上。

- 等待几秒钟，电子秤将自动读取并显示物体的重量。

3. 单位切换：

- 在称重过程中，通过按键可以实现重量单位的切换。

- 按键上可能标示有单位的缩写，如kg、g、lb等。

- 切换到所需的重量单位后，继续进行称重即可。

4. 皮重扣除：

- 如果需要扣除容器的重量，先将空容器放置在电子秤上进行称重，记录下重量并保留。

- 将待称量物体和容器一同放置在电子秤上进行称重。

- 电子秤将自动计算并显示物体净重（即扣除容器的重量）。

三、注意事项

1. 请确保使用合适的重量单位，并根据实际需求进行切换，以避免测量误差。

2. 在进行称重时，请确保物体放置平稳，避免晃动或滑落导致不准确的测量结果。 3. 在使用过程中，避免将电子秤置于高温、潮湿或有腐蚀性气体的环境中，以免损坏设备。

4. 如果长时间不使用电子秤，请关闭电源开关以节省能源并延长设备的使用寿命。
